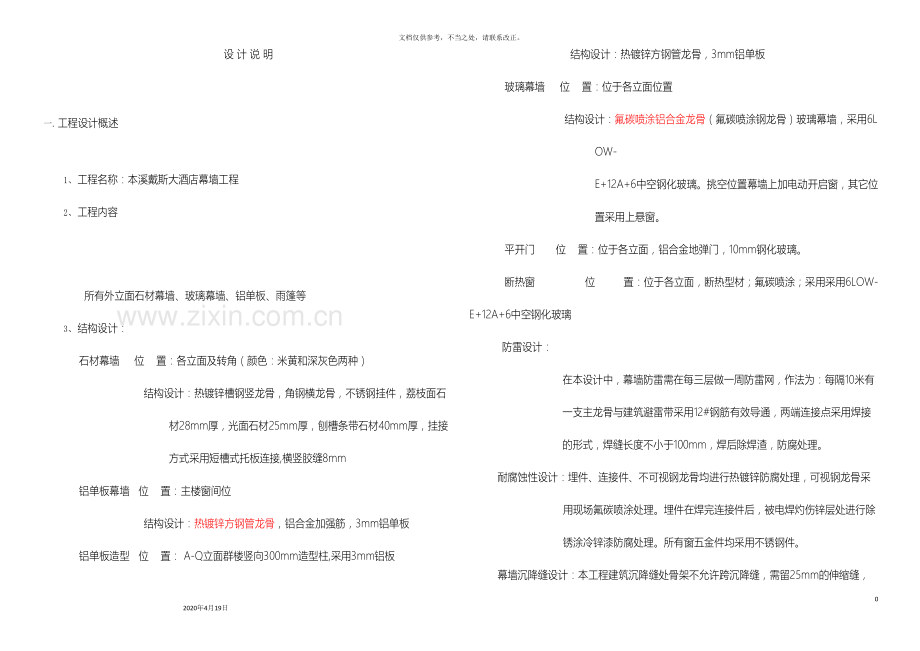

设 计 说 明

一. 工程设计概述

1、 工程名称：本溪戴斯大酒店幕墙工程
2、 工程内容

所有外立面石材幕墙、玻璃幕墙、铝单板、雨篷等
3、 结构设计：
石材幕墙 位 置：各立面及转角（颜色：米黄和深灰色两种）
结构设计：热镀锌槽钢竖龙骨，角钢横龙骨，不锈钢挂件，荔枝面石材28mm厚，光面石材25mm厚，刨槽条带石材40mm厚，挂接方式采用短槽式托板连接,横竖胶缝8mm
铝单板幕墙 位 置：主楼窗间位
结构设计：热镀锌方钢管龙骨，铝合金加强筋，3mm铝单板
铝单板造型 位 置： A-Q立面群楼竖向300mm造型柱,采用3mm铝板
结构设计：热镀锌方钢管龙骨，3mm铝单板
玻璃幕墙 位 置：位于各立面位置
结构设计：氟碳喷涂铝合金龙骨（氟碳喷涂钢龙骨）玻璃幕墙，采用6LOW-E+12A+6中空钢化玻璃。挑空位置幕墙上加电动开启窗，其它位置采用上悬窗。
平开门 位 置：位于各立面，铝合金地弹门，10mm钢化玻璃。
断热窗 位 置：位于各立面，断热型材；氟碳喷涂；采用采用6LOW-E+12A+6中空钢化玻璃
防雷设计： 在本设计中，幕墙防雷需在每三层做一周防雷网，作法为：每隔10米有一支主龙骨与建筑避雷带采用12#钢筋有效导通，两端连接点采用焊接的形式，焊缝长度不小于100mm，焊后除焊渣，防腐处理。
耐腐蚀性设计：埋件、连接件、不可视钢龙骨均进行热镀锌防腐处理，可视钢龙骨采用现场氟碳喷涂处理。埋件在焊完连接件后，被电焊灼伤锌层处进行除锈涂冷锌漆防腐处理。所有窗五金件均采用不锈钢件。
幕墙沉降缝设计：本工程建筑沉降缝处骨架不允许跨沉降缝，需留25mm的伸缩缝，伸缩缝为耐候胶密封处理。板与地面交接位置留25mm伸缩缝。

二. 设计依据
1、 本工程建筑施工图及结构图，主题设计师结构设计师要求、业主要求
本溪市城市地理及气候资料
2、采用规范
2.1幕墙设计规范
《铝合金结构设计规范》 GB50429-
《玻璃幕墙工程技术规范》 JGJ102-
《建筑玻璃应用技术规程》 JGJ113-
《建筑幕墙》 GB/T21086-
《金属与石材幕墙工程技术规范》 JGJ133-
2.2建筑设计规范
《采暖通风与空气调节设计规范》 GB50019-
《地震震级的规定》 GB/T17740-1999
《钢结构防火涂料》 GB14907-
《钢结构设计规范》 GB50017-
《高层民用建筑钢结构技术规范》 JGJ99-98
《高层建筑混凝土结构技术规程》 JGJ3-
《高层民用建筑设计防火规范》 GB50045-95( )
《公共建筑节能设计标准》 GB50189-
《混凝土结构后锚固技术规程》 JGJ145-
《混凝土用膨胀型、扩孔型建筑锚栓》 JG160-
《既有居住建筑节能改造技术规程》 JGJ129-
《建筑表面用有机硅防水剂》 JC/T902-
《建筑材料放射性核素限量》 GB6566-
《建筑防火封堵应用技术规程》 CECS154：
《建筑钢结构焊接技术规程》 JGJ81-
《建筑隔声评价标准》 GB/T50121-
《建筑工程抗震设防分类标准》 GB50223-
《建筑工程预应力施工规程》 CECS180：
《建筑结构荷载规范》 GB50009- ( 、局部修订)
《建筑结构可靠度设计统一标准》 GB50068-
《建筑抗震设防分类标准》 GB50223-
《建筑抗震设计规范》 GB50011-
《建筑设计防火规范》 GB50016-
《建筑物防雷设计规范》 GB50057-94( )
《冷弯薄壁型钢结构设计规范》 GB50018-
《民用建筑隔声设计规范》 GBJ118-88
《民用建筑热工设计规范》 GB50176-93
《民用建筑设计通则》 GB50352-
《膜结构技术规程》 CECS158：
《夏热冬冷地区居住建筑节能设计标准》 JGJ134-
《夏热冬暖地区居住建筑节能设计标准》 JGJ75-
《预应力筋用锚具、夹具和连接器应用技术规程》JGJ85-
2.3铝材规范
《变形铝及铝合金化学成份》 GB/T3190-1996
《建筑用隔热铝合金型材-穿条式》 JG/T175-
《建筑用铝型材、铝板氟碳涂层》 JG/T133-
《铝合金建筑型材第1部分基材》 GB5237.1-
《铝合金建筑型材第2部分阳极氧化、着色型材》 GB5237.2-
《铝合金建筑型材第3部分电泳涂漆型材》 GB5237.3-
《铝合金建筑型材第4部分粉末喷涂型材》 GB5237.4-
《铝合金建筑型材第5部分氟碳漆喷涂型材》 GB5237.5-
《铝合金建筑型材第6部分隔热型材》 GB5237.6-
《铝及铝合金彩色涂层板、带材》 YS/T431-
《一般工业用铝及铝合金板、带材》 GB/T3880.1～3-
《铝型材截面几何参数算法及计算机程序要求》 YS/T437-
《有色电泳涂漆铝合金建筑型材》 YS/T459-
2.4门窗及五金件设计规范
《封闭型沉头抽芯铆钉》 GB/T12616-
《封闭型平圆头抽芯铆钉》 GB/T12615-
《紧固件螺栓和螺钉》 GB/T5277-1985
《紧固件公差螺栓、螺钉、螺柱和螺母》 GB/T3103.1-
《紧固件机械性能不锈钢螺母》 GB/T3098.15-
《紧固件机械性能不锈钢螺栓、螺钉、螺柱》 GB/T3098.6-
《紧固件机械性能抽芯铆钉》 GB/T3098.19-
《紧固件机械性能螺母、粗牙螺纹》 GB/T3098.2-
《紧固件机械性能螺母、细牙螺纹》 GB/T3098.4-
《紧固件机械性能螺栓、螺钉和螺柱》 GB/T3098.1-
《紧固件机械性能自攻螺钉》 GB/T3098.5-
《紧固件术语盲铆钉》 GB/T3099-
《铝合金窗》 GB/T8479-
《铝合金门》 GB/T8478-
《螺纹紧固件应力截面积和承载面积》 GB/T16823.1-1997
《十字槽盘头螺钉》 GB/T818-
《地弹簧》 QB/T3884-1999
《铝合金门插锁》 QB/T3885-1999
《平开铝合金窗把手》 QB/T3886-1999
《铝合金撑挡》 QB/T3887-1999
《铝合金窗不锈钢滑撑》 QB/T3888-1999
《铝合金门窗拉手》 QB/T3889-1999
《铝合金窗锁》 QB/T3900-1999
《铝合金门锁》 QB/T3901-1999
《推拉铝合金门用滑轮》 QB/T3902-1999
《闭合器》 QB/T3893-1999
《外装门锁》 QB/T2473-
《弹子插芯门锁》 GB/T2474-
《叶片门锁》 QB/T2475-
《球型门锁》 QB/T2476-
《铜合金铸件》 GB/T13819-1992
《锌合压铸件》 GB/T13821-1992
《铝合金压铸件》 GB/T15114-1994
《铸件尺寸公差与机械加工余量》 QB/T6414-1999
《建筑门窗五金件 插销》 JG214-
《建筑门窗五金件 传动机构用执手》 JG124-
《建筑门窗五金件 旋压执手》 JG213-
《建筑门窗五金件 合页（铰链）》 JG125-
《建筑门窗五金件 传动锁闭器》 JG126-
《建筑门窗五金件 滑撑》 JG127-
《建筑门窗五金件 滑轮》 JG129-
《建筑门窗五金件 多点锁闭器》 JG215-
《建筑门窗五金件 撑挡》 JG128-
《建筑门窗五金件 通用要求》 JG212-
《建筑门窗五金件 单点锁闭器》 JG130-
《建筑门窗内平开下悬五金系统》 JG168-
《钢塑共挤门窗》 JG207-
《电动采光排烟窗》 JG189-
2.5玻璃规范
《镀膜玻璃 第1部分：阳光控制镀膜玻璃》 GB/T18915.1-
《镀膜玻璃 第2部分：低辐射镀膜玻璃》 GB/T18915.2-
《防弹玻璃》 GB17840-1999
《浮法玻璃》 GB11614-1999
《夹层玻璃》 GB/T9962-1999
《建筑用安全玻璃 第2部分：钢化玻璃》 GB15763.2-
《建筑用安全玻璃 防火玻璃》 GB15763.1-
《幕墙用钢化玻璃与半钢化玻璃》 GB17841-1999
《普通平板玻璃》 GB4871-1995
《热弯玻璃》 JC/T915-
《压花玻璃》 JC/T511-
《中空玻璃》 GB/T11944-
《着色玻璃》 GB/T18701-
2.6金属板及石材规范
《干挂饰面石材及其金属挂件》 JC830.1、2-
《建筑装饰用微晶玻璃》 JC/T872-
《建筑幕墙用瓷板》 JG/T217-
《铝幕墙板、板基》 YS/T429.1-
《铝幕墙板、氟碳喷漆铝单板》 YS/T429.2-
《铝塑复合板》 GB/T17748-1999
《铝塑复合板用铝带》 YS/T432-
《天然板石》 GB/T18600-
《天然大理石荒料》 JC/T202-
《天然大理石建筑板材》 GB/T19766-
《天然花岗石荒料》 JC/T204-
《天然花岗石建筑板材》 GB/T18601-
《天然石材统一编号》 GB/T17670-1999
《天然饰面石材术语》 GB/T13890-92
2.7钢材规范
《建筑结构用冷弯矩形钢管》 JG/T178-
《不锈钢棒》 GB/T1220-
《不锈钢和耐热钢冷轧钢带》 GB/T4239-1991
《不锈钢冷加工钢棒》 GB/T4226-1984
《不锈钢冷轧钢板及钢带》 GB/T3280-
《不锈钢热轧钢板及钢带》 GB/T4237-
《不锈钢丝》 GB/T4240-93
《建筑用不锈钢绞线》 JG/T200-
《不锈钢小直径无缝钢管》 GB/T3090-
《擦窗机》 GB19154-
《彩色涂层钢板和钢带》 GB/T12754-
《低合金钢焊条》 GB/T5118-1995
《低合金高强度结构钢》 GB/T1591-1994
《建筑幕墙用钢索压管接头》 JG/T201-
《高耐候结构钢》 GB/T4171-
《高碳铬不锈钢丝》 YB/T096—1997
《焊接结构用耐候钢》 GB/T4172-
《合金结构钢》 GB/T3077-1999
《结构用无缝钢管》 JBJ102
《金属覆盖层钢铁制品热镀锌层技术要求》 GB/T13912-
《冷拔异形钢管》 GB/T3094-
《碳钢焊条》 GB/T5117-1999
《碳素结构钢》 GB/T700-
2.8胶类及密封材料规范
《丙烯酸酯建筑密封膏》 JC484-
《幕墙玻璃接缝用密封胶》 JC/T882-
《彩色涂层钢板用建筑密封胶》 JC/T884-
《丁基橡胶防水密封胶粘带》 JC/T942-
《干挂石材幕墙用环氧胶粘剂》 JC887-
《工业用橡胶板》 GB/T5574-1994
《混凝土建筑接缝用密封胶》 JC/T881-
《建筑窗用弹性密封剂》 JC485-
《建筑密封材料试验方法》 GB/T13477.1～20-
《建筑用防霉密封胶》 JC/T885-
《建筑用硅酮结构密封胶》 GB16776-
《建筑用岩棉、矿渣棉绝热制品》 GB/T19686-
《建筑用硬质塑料隔热条》 JG/T174-
《建筑装饰用天然石材防护剂》 JC/T973-
《聚氨酯建筑密封胶》 JC/T482-
《聚硫建筑密封胶》 JC/T483-
《绝热用岩棉、矿棉及其制品》 GB/T11835-
《硫化橡胶或热塑性橡胶撕裂强度的测定》 GB/T529-1999
《石材用建筑密封胶》 JC/T883-
《橡胶袖珍硬度计压入硬度试验方法》 GB/T531-1999
《修补用天然橡胶胶粘剂》 HG/T3318-
《中空玻璃用弹性密封胶》 JC/T486-
《中空玻璃用丁基热熔密封胶》 JC/T914-
2.9相关物理性能等级测试方法：
《玻璃幕墙工程质量检验标准》 JGJ/T139-
《玻璃幕墙光学性能》 GB/T18091-
《采暖居住建筑节能检验标准》 JGJ132-
《彩色涂层钢板和钢带试验方法》 GB/T13448-
《钢结构工程施工质量验收规范》 GB50205-
《混凝土结构工程施工质量验收规范》 GB50204-
《建筑防水材料老化试验方法》 GB/T18244-
《建筑幕墙气密、水密、抗风压性能检测方法》 GB/T15227-
《建筑幕墙抗震性能振动台试验方法》 GB/T18575-
《建筑幕墙平面内变形性能检测方法》 GB/T18250-
《建筑外窗保温性能分级及检测方法》 GB/T8484-
《建筑外窗采光性能分级及检测方法》 GB/T11976-
《建筑外窗抗风压性能分级及检测方法》 GB/T7106-
《建筑外窗空气隔声性能分级及检测方法》 GB/T8485-
《建筑外窗气密性能分级及检测方法》 GB/T7107-
《建筑外窗水密性能分级及检测方法》 GB/T7108-
《建筑装饰装修工程施工质量验收规范》 GB50210-
《金属材料室温拉伸试验方法》 GB/T228-
2.10《建筑结构静力计算手册》(第二版)
2.11土建图纸：
三. 设计参数
1、 基本风压：0.45kPa
2、 基本雪压：0.55kPa
3、 场地类别：B类
4、 抗震设防：6度
5、 年温度差：极限温差80℃考虑
四. 性能等级
按《建筑幕墙》GB/T21086- 标准规定，本工程幕墙性能等级如下：
1、 幕墙的抗风压变形性能为3级。
2、 幕墙的空气渗透性能为3级。开启部分渗透量小于1.5m3/m.h, 固定部分小于1.2m3/mh。
3、 幕墙的抗雨水渗透性能为3级。
4、 幕墙平面方向变形性能与耐撞击性能均为3级。
5、 幕墙空气声隔声性能为2级。
6、 幕墙玻璃透光率要求：大于40%
五. 施工说明
1、 本工程设计基准：以各轴线为基准，各窗洞口要严格按图纸尺寸进行现场校核，确保加工及安装精度。如与图纸尺寸出现较大偏差请及时与设计协商后确定最终的安装位置。
2、 幕墙立柱伸缩缝为20mm，横梁伸缩缝为3mm（每端1.5mm）。
3、 幕墙连接各焊接点焊缝采用角焊缝连续焊，未注焊缝高不小于6mm，三边围焊(主受力位置)，长度不小于65mm，焊后除渣，涂两遍防腐漆。
4、 不同金属材料间加垫隔离垫块（橡胶垫或塑料垫片）。
5、 后补埋件无特殊要求的，建筑混凝土梁处后补埋件需用化学锚栓和膨胀螺栓对角放置连接；建筑钢结构需局部补埋件的，与主钢构间采用四边围焊焊接方式，焊缝高度不小于6mm，单边焊缝长度不小于100mm
六. 材料说明
外装饰材料选材要求：所有涉及外观效果的面材必须按照设计院及业主要求的颜色提供样品封样后施工
1、 钢材
预埋件和未做预埋处理处的角形钢板、用于幕墙立柱和预埋件连接的连接件、幕墙的立柱与横梁均为Q235B钢材，符合国标GB50205-95。可视主钢件的表面均经氟碳喷涂处理，不可视钢件均采用热镀锌处理；焊条采用E43xx型。要求符合现行国家标准《碳素结构钢》GB700、《低合金高强度结构钢》GB1597中的规定。
钢型材特点：
s 有足够的强度，能满足建筑结构的要求。
s 能够用弯曲装置进行冷弯加工，制造弯弧型材。
s 阻燃性能好。
s 良好的导电性能，幕墙、天窗跟建筑物专门的地线连接后可作为避雷设施。
2、 铝合金型材
铝型材采用6063-T5高强度铝合金，符合最新国家标准《铝合金建筑型材》GB/T5237- 的规定；幕墙用铝合金采用高精级标准，表面采用氟碳喷涂处理。幕墙结构采用隔热结构，
铝合金化学成份表：
合金牌号
Mg
Si
Mn
Fe
Cu
Zn
Cr
Ti
其它
Al
6063-T5
0.4-0.6
0.6-0.9
≤0.1
≤0.35
≤0.1
≤0.1
≤0.1
≤0.1
≤0.15
余量
6063
0.45-0.9
0.2-0.6
≤0.1
≤0.35
≤0.1
≤0.1
≤0.1
≤0.1
≤0.15
余量
铝合金型材主要力学特性为:
抗拉强度: 157Mpa； 许用应力: 84.2MPa
屈服强度: 108Mpa； 弹性模量: E＝71GPa
线膨胀系数:μ＝2.35×10-5
3、 玻璃
本工程幕墙采用优质LOW-E中空玻璃产品，采用双层钢化玻璃。
玻璃幕墙：采用6LOW-E+12A+6中空钢化玻璃;
窗玻璃：采用6LOW-E+12A+6中空钢化玻璃
物理性能:
比重:玻＝25.6kN/m3； 弹性模量: E玻＝72Gpa
许用正应力: 普通玻璃28.0Mpa， 钢化玻璃84.0Mpa
线膨胀系数:α＝1.0×10–5
4、 石材
28mm厚荔枝面花岗岩板,25mm厚光面花岗石岩板，40mm厚机刨面花岗岩板，石材的技术要求和性能实验方法符合《天然花岗石荒料》（JC204），《天然花岗石建筑板材》（JC205）的规定。石材表面六面浸保护剂。
质量标准：
规格公差
项目
磨光切板
烧毛切板
毛切板
长度
0，-1
0，-1
0，-1
宽度
0，-1
0，-1
0，-1
厚度
+2，0
+3，0
+3，0
平度偏差
平板长度
磨光切板
烧毛切板
毛切板
〈400
0.4
0.8
1
400～1000
0.6
1.5
1
〉1000
1
2
1.5
角度偏差
平板长度
磨光切板
烧毛切板
毛切板
〈400
0.6
0.6
0.8
400～1000
0.6
0.6
1
〉1000
1
2
1.5
色调要求：同一立面石材颜色必须协调一致，不允许出现视觉色差；不同立面石材颜色允许有视觉不明显的顺差。石材表面不许出现色斑、色线、坑窝、缺棱、缺角、表面裂纹等缺陷。
控制色差的工序要求：
选择荒料色差检查→板材切割前按设计立面图分别选择，不同立面石材编号应区分开
→浸保护液前后进一步检查→装箱前按不同立面对照检查，发现色差及时处理
→石材到工地后根据不同立面在现场按立面排放，检查合格后进行安装。
加工要求：板材的正面和侧面夹角不大于90°；石材侧面倒角3*45°。
检测要求：进场石材必须经放射性检测，必须符合环保要求。
物理性能：密 度：28 kN/m3 吸水率：≤0.8%
弯曲强度：8Mpa 抗剪强度：13 Mpa
干燥压缩强度：160 Mpa 肖氏硬度：≥85
5、 铝单板
本工程采用3mm厚氟碳喷涂铝单板.
6、 胶的选用
本工程采用国产优质耐候胶与结构胶，符合《硅酮建筑密封胶》 GB/14683- 的规定。
硅酮耐候胶产品说明：
硅酮耐候胶是单组份，中性固化、高弹性、中模量。专为各种幕墙耐候密封而制造的硅酮密封胶。具有优异的耐气候老化性能，广泛应用于建筑中耐候防水粘结密封。
产品特点：
良好的使用性，可在10℃～50℃条件下直接挤出使用。不需底漆即对大多数建筑材料有良好的粘结。
中性固化，不会对被粘表面产生腐蚀作用。
优异的耐气候老化性能。
良好的耐高低温性能，在-50℃～150℃仍保持良好的性能。
良好的抗接缝变位能力±40%。
对环境无污染。
产品符合GB/T14683和ASTMC920标准。
主要技术指标
颜色
黑、灰、棕、白等色
表干期(min)
50
GB/T13477
下垂度(mm)
0
GB/T13477
在温度23±2℃，相对湿度50±5%条件下放置21天后：
硬度（邵A）
45
GB/T531
拉伸粘结强度（Mpa）
0.8
GB/T13477
最大延伸率（%）
≥350

最大延伸率（%）
≥350

7、 门窗五金件
采用国产优质产品。
8、 胶条及垫块
密封用胶条采用国产优质的人工合成橡胶，其主要优点如下：
耐老化性能：乙丙橡胶具有极高的化学稳定性，在通用橡胶中，其耐老化性能最好。
耐臭氧性能：乙丙橡胶具有突出的耐臭氧性能，不但优于天然胶、丁苯胶、氯丁胶等能用橡胶，而且也优于一般被认为耐老化性能很好丁基橡胶。例如，在臭氧100pphm的介质中，乙丙橡胶经2430小时仍不龟裂，而丁基胶仅534小时即产生大裂口，氯丁胶则只有46小时就龟裂，可见，在通用橡胶中，乙丙橡胶的耐臭氧性能是最佳的。
耐候性能：乙丙橡胶耐候性好，能长期在阳光、潮湿、寒冷的环境中使用。含炭黑的乙丙橡胶硫化胶在阳光下曝晒三年后未发生龟裂，物理机械性能变化亦很小。据外国资料介绍，乙丙橡胶制在自然状态下，可使用30～1 。
耐热性能：乙丙橡胶制品在一般情况下，能够在120℃的环境中长期使用，其最高使用温度为150℃。乙丙橡胶老化属交联型，老化后橡胶变硬。
电绝缘性：乙丙橡胶具有非常好的电绝缘性能和电晕性，其电性能接近或优于丁基橡胶，氯磺化聚乙烯、聚乙烯。乙丙橡胶的体积电阻和丁基胶相当，一般在1015～1018W.cm范围内，击穿电压和介电常数也较高，特别适于制造电气绝缘制品。
冲击弹性和低温性能：乙丙橡胶具有较高的弹性，在通用橡胶中其弹性仅次于天然橡胶和顺丁
胶。同时乙丙橡胶又具有好的低温性能，在低温下仍保持较好的弹性和较小的压缩变形，其最低极限使用温度可达－50℃。与低温行为最密切相关的是硫化胶的弹性，具有好的低温性能的硫化胶亦具有良好的低温弹性。
9、 防火棉
本工程所有墙体保温用90mm厚何温岩棉,幕墙需做层间防火封修及窗间墙封修的，选择材料为100mm厚岩棉。
岩棉性能：
1）、绝热性能 绝热性能好是岩棉、矿渣棉制品的基本特性,在常温条件下（25℃左右）它们的热导率一般在0.03～0.047W/(moK)之间。
2）、燃烧性能 岩棉、矿渣棉制品的燃烧性能取决于其中可燃性粘接剂的多少。岩棉、矿渣棉本身属无机质硅酸盐纤维，不可燃，在加工成制品的过程中，有时要加入有机粘结剂或添加物，这些对制品的燃烧性能会产生一定的影响。
3）、隔音性能 岩棉、矿渣棉制品具有优良的隔音和吸声性能,其吸声机理是这种制品具有多孔性结构，当声波经过时，由于流阻的作用产生摩擦，使声能的一部分为纤维所吸收，阴碍了声波的传递。
10、 防腐材料
幕墙采用的钢材等金属材料除不锈钢材料外，均经镀锌防腐处理或涂防腐漆或现场氟碳喷涂处理，满足规范及设计要求。现场焊接部位因破坏了防腐层，需进行除焊渣后涂三遍防腐漆，面层需涂银粉处理，确保达到防腐要求。
