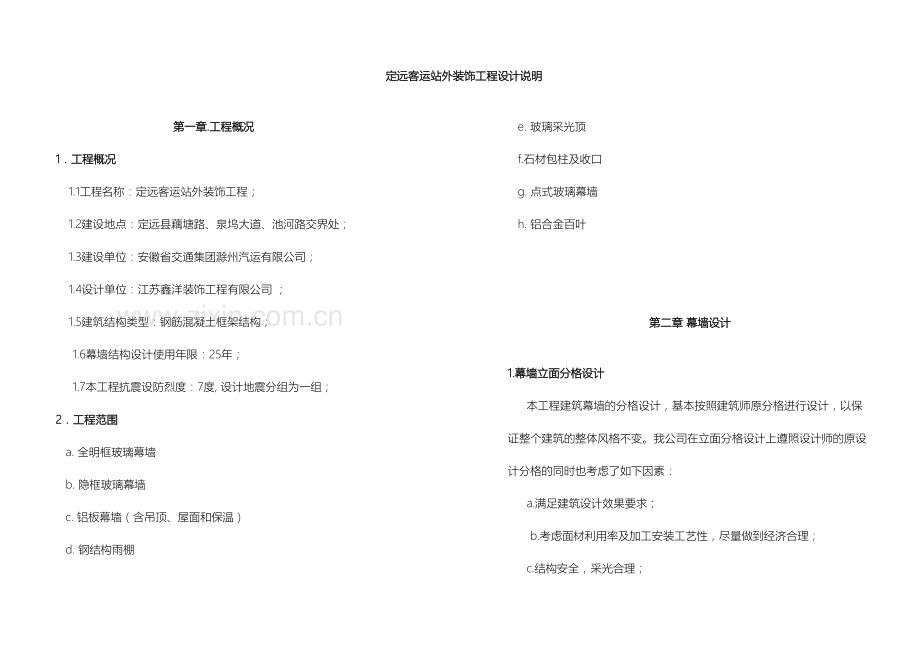

定远客运站外装饰工程设计说明

第一章.工程概况
1．工程概况
1.1工程名称：定远客运站外装饰工程；
1.2建设地点：定远县藕塘路、泉坞大道、池河路交界处；
1.3建设单位：安徽省交通集团滁州汽运有限公司；
1.4设计单位：江苏鑫洋装饰工程有限公司 ；
1.5建筑结构类型：钢筋混凝土框架结构；
1.6幕墙结构设计使用年限：25年；
1.7本工程抗震设防烈度：7度, 设计地震分组为一组；
2．工程范围
a. 全明框玻璃幕墙
b. 隐框玻璃幕墙
c. 铝板幕墙（含吊顶、屋面和保温）
d. 钢结构雨棚
e. 玻璃采光顶
f.石材包柱及收口
g. 点式玻璃幕墙
h. 铝合金百叶

第二章 幕墙设计

1.幕墙立面分格设计
本工程建筑幕墙的分格设计，基本按照建筑师原分格进行设计，以保证整个建筑的整体风格不变。我公司在立面分格设计上遵照设计师的原设计分格的同时也考虑了如下因素：
a.满足建筑设计效果要求；
b.考虑面材利用率及加工安装工艺性，尽量做到经济合理；
c.结构安全，采光合理；
d.考虑与室内装修窗口和吊顶接口；
e.各个立面横向胶缝对齐；
f.满足相邻两房间的封修；
g.满足结构强度和刚度要求；
h.考虑各种不同材料交界、组合的处理方式。
2.幕墙系统设计
a．.玻璃幕墙的设计
基本结构：玻璃形式——6Low-e＋12A（结）＋6mm 钢化中空玻璃。
铝合金型材—玻璃幕墙部分，型材牌号为6063-T5。
表面处理为室内部位粉末喷涂，室外部位氟碳喷涂。
钢龙骨—玻璃幕墙龙骨部分，立柱160*80*4钢方管、140*70*4钢方管，横龙骨75*75*4钢方管。
开启形式——上翻窗、内倒内开窗，国产优质开启附件，低模数三元乙丙胶条密封。
钢化玻璃均进行100%均质处理。
结构特性：
(1) 选用6Low-e＋12A（结）＋6mm 钢化中空玻璃，采用低辐射(Low-E)镀膜能够达到节能保温的效果。
(2) 不同金属的接触面都使用尼龙垫片以防止电化腐蚀。
(3) 国产优质开启附件，使用寿命长，安全可靠。
(4) 定位压紧、定位安装，玻璃表面平整，无影象失真现象
(5) 部分采用定距压紧定位安装式结构，保证了板块表面平整度，避免 了由于压紧力不均而造成的玻璃平面内变形。
(6) 外观精致，装饰效果好，价格合理，经济适用。
⑺ 玻璃幕墙钢龙骨安装完毕后表面氟碳喷涂（两底两面）。

c. 铝板幕墙的设计
主材—3mm厚铝单板。
型材—120*60*4镀锌钢方管立柱、140*70*4镀锌钢方管，L50*5mm镀锌钢方管。

d．雨篷的设计
基本结构：结构形式----点式变截面玻璃雨篷
玻璃形式----8＋1.52PVB＋8mm 夹胶钢化玻璃
钢结构----- H（焊）300-150*120*8*10（表面氟碳喷漆，二底二面）

第三章 设计依据及采用规范
1.设计依据
a.建筑图纸。
2.设计计算参数取值
a.本工程按六度抗震设防；
b. 基本风压： W0=0.35KN/m2 （50年一遇）。
基本雪压 ： w=0.45KN/m2 （50年一遇）。
地面粗糙度按B类地区；

3.设计依据及采用规范
A、幕墙工程技术规范
《建筑幕墙》 GB/T21086-
《金属、石材幕墙工程技术规范》 JGJ133-
《玻璃幕墙工程技术规范》 JGJ102-
《建筑玻璃应用技术规程》 JGJ113-
《建筑装饰装修工程质量验收规范》 GB50210-
《建筑钢结构焊接技术规程》 JGJ81-
B、建筑幕墙性能检测方法
《建筑幕墙气密、水密、抗风压性能检测方法》 GB/T15227-
《建筑外门窗气密、水密、抗风压性能分级及检测方法》GB/T7106-
《建筑外窗保温性能、分级及检测方法》 GB/T8484-
《建筑外窗空气声隔声性能分级及检测方法》 GB/T8485-
《建筑外窗采光性能分级及检测方法》 GB/T11976-
《建筑外窗气密、水密、抗风压性能现场检测方法》 JGJ/T211-
C、建筑及结构设计规范
《建筑结构可靠度设计统一标准》 GB50068-
《钢结构设计规范》 GB50017-
《建筑抗震设计规范》 GB50011-
《建筑结构荷载规范》 GB50009-
《建筑设计防火规范》 GBJ50016-
《建筑防雷设计规范》 GB50057-
《公共建筑节能设计标准》 GB50189-
《混凝土结构后锚固技术规程》 J407-
《混凝土结构加固设计规范》 GB50367-
《高层建筑混凝土结构技术规程》 JGJ3-

D、材料标准
a.钢材规范
《碳素结构钢》 GB700-
《焊接结构用耐候钢》 GB/T4172-
《钢结构防火涂料》 GB14907-
《冷弯薄壁型钢结构设计规范》 GB50018-
《钢结构工程施工质量验收规范》 GB50205-
《钢产品镀锌层质量实验方法》 GB/T1839-
b.铝型材规范
《建筑用隔热铝型材-穿条式》 JG/T175-
《建筑用铝型材、铝板氟碳涂层》 JC133-
《铝合金建筑型材第1部分基材》 GB5237.1-
《铝合金建筑型材第4部分粉末喷涂型材》 GB5237.4-
《铝合金建筑型材第5部分氟碳漆喷涂型材》 GB5237.4-
《铝合金建筑型材第6部分隔热型材》 GB5237.6-
《铝合金建筑型材》 GB/T5237-
《铝及铝合金彩色喷涂层》 YS/T431-
《铝型材截面几何参数算法及计算机程序要求》 YS/T437-

c.玻璃规范
《镀膜玻璃 第1部分：阳光控制镀膜玻璃》 GB/T18915.1-
《镀膜玻璃 第2部分：低辐射镀膜玻璃》 GB/T18915.2-
《建筑用安全玻璃 第2部分：钢化玻璃》 GB15763.2-
《镀膜玻璃第二部分低辐射镀膜玻璃》 GB/T18915.2-
《镀膜玻璃第一部分阳光控制镀膜玻璃》 GB/T18915.1-
《半钢化玻璃》 GB/T17841-
《中空玻璃》 GB/T11944-

b.胶类规范
《建筑用硅酮结构密封胶》 GB16776-
《硅酮建筑密封胶》 GB/T14683-
《幕墙玻璃接缝用密封胶》 JC/T882-
《建筑用防霉密封胶》 JC/T885-
《中空玻璃用弹性密封剂》 JC486-
《中空玻璃用丁基热熔密封胶》 JC/T914-
c.紧固件规范
《紧固件机械性能 螺栓、螺钉和螺柱》 GB/T3098.1-
《紧固件机械性能 螺母 粗牙螺纹》 GB/T3098.2-
《紧固件机械性能 螺母 细牙螺纹》 GB/T3098.4-
《紧固件机械性能 自攻螺钉》 GB/T3098.5-
《紧固件机械性能 不锈钢螺栓、螺钉、螺柱》 GB/T3098.6-
《紧固件机械性能 不锈钢螺母》 GB/T3098.15-
《螺纹紧固件应力截面积和承载面积》 GB/T16823.1-
《紧固件公差 螺栓、螺钉和螺母》 GB/T3103.1-
《抽芯铆钉 技术条件》 GB12619-90
《紧固件机构性能 抽芯铆钉》 GB/T3098.19-
《紧固件术语 盲铆钉》 GB/T3099-
《封闭型平圆头抽芯铆钉11级》 GB/T12615.1-
《封闭型平圆头抽芯铆钉30级》 GB/T12615.2-
《封闭型平圆头抽芯铆钉06级》 GB/T12615.3-
《封闭型平圆头抽芯铆钉51级》 GB/T12615.4-
《封闭型沉头抽芯铆钉11级》 GB/T12616.1-

第四章 幕墙的物理性能指标
幕墙及建筑外窗性能设计指标包括以下九个方面：抗风压性能、水密性、气密性、另外在防火设计、防雷设计、耐腐蚀设计、防静电设计等方面也进行了考虑。
一、 抗风压性能
1、幕墙的抗风压性能指标应根据幕墙所受的风荷载标准值Wk确定，其指标值不应低于Wk，且不应小于1.0kPa。Wk的计算应符合GB50009的规定。
2、在抗风压性能指标值作用下，幕墙的支承体系和面板的相对挠度和绝对挠度不应大于表11的要求
表11 幕墙支承结构、面板相对挠度和绝对挠度要求
支承结构类型
相对挠度(L跨度)
绝对挠度(mm)
构件式玻璃幕墙
单元式幕墙
铝合金型材
L/180
20（30）a
钢型材
L/250
20（30）a
玻璃面板
短边距/60
—
石材幕墙、金属板幕墙
人造板材幕墙
铝合金型材
L/180
—
钢型材
L/250
—
点支承玻璃幕墙
钢结构
L/250
—
索杆结构
L/200
—
玻璃面板
长边孔距/60
—
全玻璃幕墙
玻璃肋
L/200
—
玻璃面板
跨距/60
—
a 括号内数据适用于跨距超过4500mm 的建筑幕墙产品

3、抗风压性能分级指标P3 应符合本标准5.1.1.1 的规定，并符合表12 的要求。
表12建筑幕墙抗风压性能分级
分级代号
1
2
3
4
5
6
7
8
9
分级指标值
P3 /(kPa)
1.0≤P3 ＜1.5
1.5≤P3 ＜ 2.0
2.0≤P3 ＜2.5
2.5≤P3 ＜3.0
3.0≤P3 ＜3.5
3.5≤P3＜4.0
4.0≤P3 ＜4.5
4.5≤P3 ＜5.0
P3≥5.0
注1：9 级时需同时标注P3的测试值。如：属9级（5.5kPa）
注2：分级指标值P3为正、负风压测试值绝对值的较小值。
本工程根据GB50009（ ）规定，按照局部风压体型系数按构件从属面积取值：风荷载标准值为：抗风压等级为3级。

二、水密性能
1、幕墙水密性能指标应按如下方法确定：
a）GB50178，ⅢA和ⅣA地区，即热带风暴和台风多发地区按下式计算，且固定部分不宜小于1000Pa，可开启部分与固定部分同级。
P=1000μZμCW0
式中： P——水密性能指标；
μZ——风压高度变化系数，应按GB50009的有关规定采用；
μC——风力系数，可取1.2;
W0——基本风压（kN/m2），应按应按GB50009的有关规定采用。
b）其它地区可按a）条计算值的75%进行设计，且固定部分取值不宜低于700Pa，可开启部分与固定部分同级。

2、水密性能分级指标值应符合表13的要求。
表13 建筑幕墙水密性能分级表
分级代号
1
2
3
4
5
分级指标值
固定部分
500≤ΔP＜700
700≤ΔP＜1000
1000≤ΔP＜1500
1500≤ΔP＜
ΔP≥
ΔP（Pa）
可开启部分
250≤ΔP＜350
350≤ΔP＜500
500≤ΔP＜700
700≤ΔP＜1000
ΔP≥1000
注：5级时需同时标注固定部分和开启部分ΔP的测试值。
3、有水密性要求的建筑幕墙在现场淋水试验中，不应发生水渗漏现象。
4、开放式建筑幕墙的水密性能可不作要求。
本工程幕墙水密性等级为3级

三、气密性能
1、气密性能指标应符合GB50176、 GB50189、JGJ132- 、JGJ134、JGJ26 的有关规定，并满足相关节能标准的要求。一般情况可按表14确定。
表14 建筑幕墙气密性能设计指标一般规定
地区分类
建筑层数、高度
气密性能分级
气密性能指标小于
开启部分qL (m3/m·h)
幕墙整体qA(m3/㎡·h)
夏热冬暖地区
10 层以下
2
2.5
2.0
10 层及以上
3
1.5
1.2
其它地区
7 层以下
2
2.5
2.0
7 层及以上
3
1.5
1.2
2、开启部分气密性能分级指标qL应符合表15的要求。
表15 建筑幕墙开启部分气密性能分级
分级代号
1
2
3
4
分级指标值qL（m3／m·h）
4.0 ≥qL＞2.5
2.5≥qL＞1.5
1.5≥qL＞0.5
qL≤0.5
3、幕墙整体（含开启部分）气密性能分级指标qA应符合表16的要求。 表16 建筑幕墙整体气密性能分级
分级代号
1
2
3
4
分级指标值Qa（m3／m·h）
4.0≥qA＞2.0
2.0≥qA＞1.2
1.2≥qA＞0.5
qA≤0.5
4、 开放式建筑幕墙的气密性能不作要求。
本工程为3级

四、 热工性能
1、建筑幕墙传热系数应按GB50176 的规定确定，并满足GB50189、JGJ132- 、JGJ134、JGJ26 和JGJ75 的要求。玻璃（或其它透明材料）幕墙遮阳系数应满足GB50189 和JGJ75 的要求。
2、幕墙传热系数应按相关规范进行设计计算。
3、幕墙在设计环境条件下应无结露现象。
4、对热工性能有较高要求的建筑，可进行现场热工性能试验。
5、幕墙传热系数分级指标K 应符合表17的要求。
表17建筑幕墙传热系数分级
分级代号
1
2
3
4
5
6
7
8
分级指标值K （W/m2k）
K≥5.0
5.0＞K ≥4.0
4.0＞K ≥3.0
3.0＞K ≥2.5
2.5＞K ≥2.0
2.0＞K ≥1.5
1.5＞K ≥1.0
K<1.0
注：8 级时需同时标注K 的测试值。
6、玻璃幕墙的遮阳系数应符合：
a) 遮阳系数应按相关规范进行设计计算。
b）玻璃幕墙的遮阳系数分级指标SC 应符合表18 的要求。
表18 玻璃幕墙遮阳系数分级
分级代号
1
2
3
4
5
6
7
8
分级指标值SC
0.9≥SC ＞0.8
0.8≥SC ＞0.7
0.7≥SC ＞0.6
0.6≥SC ＞0.5
0.5≥SC ＞0.4
0.4≥SC ＞0.3
0.3≥SC ＞0.2
SC≤ 0.2
注1：8 级时需同时标注SC 的测试值。
注2：玻璃幕墙遮阳系数＝幕墙玻璃遮阳系数×外遮阳的遮阳系数×（1-非透光部分面积/玻璃幕墙总面积）
本工程传热系为5级
五、空气隔声性能
1、空气声隔声性能以计权隔声量作为分级指标，应满足室内声环境的需要，符合GBJ118 的规定
2、空气声隔声性能分级指标RW应符合表19的要求。
表 19建筑幕墙空气声隔声性能分级
分级代号
1
2
3
4
5
分级指标值RW（dB）
25≤RW＜30
30≤RW＜35
35≤RW＜40
40≤RW＜45
RW≥45
注：5 级时需同时标注RW 测试值。
3、开放式建筑幕墙的空气声隔声性能应符合设计要求。

六、平面内变形性能和抗震要求
1、抗震性能应满足GB50011 的要求。
2、平面内变形性能
a）建筑幕墙平面内变形性能以建筑幕墙层间位移角为性能指标。在非抗震设计时，指标值应不小于主体结构弹性层间位移角控制值；在抗震设计时，指标值应不小于主体结构弹性层间位移角控制值的3 倍。主体结构楼层最大弹性层间位移角控制值可按表20 的规定执行。
表20 主体结构楼层最大弹性层间位移角
结构类型
建筑高度H（m）
H≤150
150＜H≤250
H＞250
钢筋混凝土结构
框架
1/550
—
—
板柱-剪力墙
1/800
—
—
框架-剪力墙、框架-核心筒
1/800
线性插值
—
筒中筒
1/1000
线性插值
1/500
剪力墙
1/1000
线性插值
—
框支层
1/1000
—
—
多、高层钢结构
1/300
注1：表中弹性层间位移角=Δ/h , Δ为最大弹性层间位移量，h 为层高。
注2：线性插值系指建筑高度在150 m ~250 m 间，层间位移角取1/800（1/1000）与1/500 线性插值。
b）平面内变形性能分级指标γ应符合表21 的要求。

表21 建筑幕墙平面内变形性能分级
分级代号
1
2
3
4
5
分级指标值γ
γ＜1/300
1/300≤γ＜1/200
1/200≤γ＜1/150
1/150≤γ＜1/100
γ≥1/100
注：表中分级指标为建筑幕墙层间位移角
3、建筑幕墙应满足所在地抗震设防烈度的要求。对有抗震设防要求的建筑幕墙，其试验样品在设计的试验峰值加速度条件下不应发生破坏。幕墙具备下列条件之一时应进行振动台抗震性能试验或其它可行的验证试验：
a）面板为脆性材料，且单块面板面积或厚度超过现行标准或规范的限制；
b）面板为脆性材料，且与后部支承结构的连接体系为首次应用；
c）应用高度超过标准或规范规定的高度限制；
本工程平面内变形性能为Ⅱ级

七、耐撞击性能
1、耐撞击性能应满足设计要求。人员流动密度大或青少年、幼儿活动的公共建筑的建筑幕墙，耐撞击性能指标不应低于表22 中2 级。
2、撞击能量E 和撞击物体的降落高度H 分级指标和表示方法应符合表22 的要求。
表22 建筑幕墙耐撞击性能分级
分级指标
1
2
3
4
室内侧
撞击能量E（N.m）
700
900
>900
—
降落高度H(mm)
1500

>
—
室外侧
撞击能量E（N.m）
300
500
800
>800
降落高度H(mm)
700
1100
1800
>1800
注1：性能标注时应按：室内侧定级值/室外侧定级值。例如：2/3 为室内2 级，室外3 级。 注2：当室内侧定级值为3 级时标注撞击能量实际测试值，当室外侧定级值为4 级时标注撞击能量实际测试值。例如：1200/1900室内1200 N·m，室外1900 N·m。
本工程为3级

八、光学性能
1、有采光功能要求的幕墙，其透光折减系数不应低于0.45。有辨色要求的幕墙，其颜色透视指数不宜低于Ra80。
2、建筑幕墙采光性能分级指标透光折减系数TΤ应符合表23 的要求。
表23 建筑幕墙采光性能分级
分级代号
1
2
3
4
5
分级指标值ΤT
0.2≤TΤ＜0.3
0.3≤TΤ＜0.4
0.4 ≤TΤ＜0.5
0.5≤TΤ＜0.6
TΤ≥0.6
注：5 级时需同时标注TΤ的测试值。
3、玻璃幕墙的光学性能应满足GB/T18091 的规定。
本工程为2级

九、承重力性能
1、幕墙应能承受自重和设计时规定的各种附件的重量，并能可靠地传递到主体结构。
2、在自重标准值作用下，水平受力构件在单块面板两端跨距内的最大挠度不应超过该面板两端跨距的1/500，且不应超过3mm。

第五章 工程材料选用
对于本工程，在选材方面，我们选用性能优异的优质产品用于此工程，以保证该工程外饰效果的美观与经久耐用，使之竣工后能成为经久不衰的建筑精品。同时我们又力求以较低的价格来完美的实现这一精品，以体现我公司科学设计、科学施工与科学管理的综合实力，让人们充分感受到现代科技与建筑美学的完美结合与发展。
材料选择按照建筑图纸要求对幕墙工程中所选用的主材及辅材的规格、品牌、产地等进行了说明和推荐，最终品牌及颜色的确定以建设单位及建筑师最终意见为准。

1.铝合金
a) 铝合金型材和板材执行标准参见《铝合金建筑型材》GB/T5237- ，型材精度为高精级。其合金牌号为6063-T5。表面处理为室内部位粉末喷涂，室外部位氟碳喷涂。
2.钢材
a) 幕墙构件与支承结构所选用的结构钢材牌号为Q235B。
b) 不锈钢材宜采用奥氏体不锈钢，执行标准参见本标准附录A， 应符合其中A.2 所列标准的规定。
c）不锈复合钢管、板材执行标准参见本标准附录A，应符合其中GB/T8165 的规定
d) 钢材表面应具有抗腐蚀能力，并采取措施避免双金属的接触腐蚀。
本工程幕墙用钢材均为热镀锌钢材，表面锌层厚度应大于45∪m，钢材除锈等级为ST2(Sa2 1/2)。
钢材应符合下列规定：
1、 钢材的屈服强度实测值与抗拉强度实测值的比值不应大于0.85；
2、 钢材应具有明显的屈服台阶，且伸长率应大于20%；
3 、钢材应具有良好的焊接性和合格的冲击韧性等。
承重结构采用的钢材应具有抗拉强度、伸长率、屈服强度和硫、磷含量的合格保证，对焊接结构尚应具有碳含量的合格保证。
焊接承重结构以及重要的非焊接承重结构采用的钢材还应具有冷弯试验的合格保证。

3.密封材料
1．胶
a）本工程应选用同一品牌（厂家）的中性硅酮结构胶和耐侯胶。硅酮结构密封胶应在温度15°~30°、相对湿度50﹪以上进行注胶。
b）玻璃幕墙用硅酮结构密封胶、硅酮接缝密封胶及金属、石材用密封胶必须在有效期内使用。
c) 所有与多孔性材料面板接触、粘结的密封胶、密封剂应符合其中JC/T883 的规定，对面材的污染程度应符合设计的要求。
d)本工程玻璃幕墙用硅酮结构胶的宽度为15mm、厚度为8mm。
e）硅酮结构密封胶、硅酮密封胶同相粘接的幕墙基材、饰面板、附件和其它材料应具有相容性，随批单元件切割粘结性达到合格要求。
2. 橡胶密封条
幕墙用橡胶材料宜采用三元乙丙橡胶、氯丁橡胶或硅橡胶应符合其中HG/T3099 和GB/T5574 的规定。
4.五金配件
幕墙专用五金配件应符合相关标准的要求，主要五金配件的使用寿命应满足设计要求。
5. 转接件与连接件
1). 紧固件
紧固件规格和尺寸应根据设计计算确定，应有足够的承载力和可靠性。
2). 转接件
a）幕墙采用的转接件及其材料应满足设计要求，应具有足够的承载力和可靠性。
b）宜具有三维位置可调能力。

6.化学螺栓
幕墙构架与主体结构采用后加锚栓连接，应符合下列规定：
1、产品应有出厂合格证；
2、碳素钢锚栓应经过防腐处理；
3、应进行承载力现场试验，必要时应进行极限拉拔试验；
4、每个连接节点不应少于2个锚栓；
5、本工程后置埋件采用的M12*160化学锚栓拉拔值为23.22KN；
6、不宜在与化学锚栓接触的连接件上进行焊接操作；
7、锚栓承载力设计值不应大于其极限承载力的50%；
8、锚孔应避开受力主筋，对于废孔，应用化学锚固胶或高强度等级的水泥填实；
9、化学植筋置入锚孔后，在固化完成之前，应按照厂家所提供的养生条件进行固化养生，固化期间禁止扰动；

第六章 幕墙防雷设计
幕墙构件应按《建筑物防雷设计规范》GB50057- 的规定与主体结构的防雷系统可靠连接。连接方法采用以下形式：
利用预埋件与作为引下线的钢筋或可靠接地的钢结构连接。
利用建筑物均压环连接：幕墙本身先做良好的连通，再与建筑物防雷网连接，幕墙所有金属框架均相互连接，形成导电通路。再采用40X5mm的镀锌扁钢将幕墙金属框架与建筑主体的均压环可靠连接，连接点水平间距不大于防雷引下线的间距，垂直间距不大于均压环的间距。连接部位应清除非导电保护层。
本工程连接点水平间距不大于10m。
第七章 幕墙的保养与维修相关要求
6.1 幕墙的保养
1、幕墙工程竣工验收时，应向业主提供《幕墙使用维护说明书》，说明书中应包含以下内容：
1）、幕墙的设计依据，主要性能参数及幕墙结构的设计使用年限；
2）、使用注意事项；
3）、环境条件变化对幕墙工程的影响；
4）、日常与定期的维护、保养要求；
5）、幕墙的主要结构特点及易损零部件更换方法；
6）、备品、备件清单及主要易损件的名称、规格；
7）、承包商的保修责任；
2、幕墙工程承包商在幕墙交付使用前应为业主培训幕墙维修、维护人员。
3、幕墙交付使用后，业主应根据《幕墙使用维护说明书》的相关要求及时制定幕墙的维修、保养计划与制度。
4、雨天或四级以上风力的情况下不宜使用开启窗，六级以上风力时，应全部关闭开启窗。
5、幕墙外表面的检查、清洗、保养与维修工作不得在4机以上风力和大雨（雪）天气进行。
6、幕墙外表面的检查、清洗、保养与维修使用的作业机具设备（举升机、擦窗机、吊篮等）应保养良好、功能正常、操作方便、安全可靠；每次使用前都应进行安全装置的检查；确保设备与人员安全。
7、幕墙外表面的检查、清洗、保养与维修作业中，凡属高空作业者，应符合现行行业标准《建筑施工高处作业安全技术规范》JGJ80的有关规定。

6.2 检查与维修
1、日常维护和保养应符合下列规定：
1）、应保持幕墙表面整洁，避免锐器及腐蚀气体和性液体与幕墙表面接触；
2）、应保持幕墙排水系统的畅通；发现堵塞应及时疏通；
3）、在使用过程中发现门、窗启闭不灵或附件损坏等现象时，应及时修理或更换；
4）、当发现密封胶或密封胶条脱落或损坏时，应及时进行修补或更换；
5）、当发现幕墙构件或附件的螺栓、螺钉松动或锈蚀时，应及时拧紧或更换；
6）、当发现幕墙构件锈蚀时，应及时除锈补漆或采取其它防锈措施；
2、定期检查和维护应符合下列规定：
1）、在幕墙工程竣工验收后一年时，应对幕墙工程进行一次全面的检查，此后每五年应检查一次。检查项目应包括：
A、幕墙整体有无变形、错位、松动，如有，则应对该部位对应的隐蔽结构进行进一步检查；幕墙的主要承力构件、连接构件和连接螺栓等是否损坏、连接是否可靠、有无锈蚀等；
B、玻璃面板有无松动和损坏；
C、密封胶有无脱胶、开裂、起泡，密封胶条有无脱落、老化等损坏现象；
D、开启部分是否启闭灵活，五金附件是否有功能障碍或损坏，安装螺栓或螺钉是否松动和失效；
E、幕墙排水系统是否通畅；
2）、应对第一款检查项目中不符合要求者进行维修或更换。
3）、幕墙工程使用十年后，应对该工程不同部位的结构硅酮密封胶进行粘接性能的抽样检查，此后每三年应检查一次。
3、灾后检查和修复应符合下列规定：
1）、当幕墙遭遇强风袭击后，应及时对幕墙进行全面的检查，修复或更换损坏的构件。对施加预拉力的拉杆或拉索结构的幕墙工程，应进行一次全面的预拉力检查和调整。
2）、当幕墙遭遇地震、火灾等灾害后，应由专业的技术人员对幕墙进行全面检查，并根据损坏程度制定处理方案，及时处理。

6.3 清洗
1、业主应根据幕墙表面的积灰污染程度，确定其清洗次数，但不应少于每年一次。
2、清洗幕墙应按《幕墙使用维护说明书》要求选用清洗液。
3、清洗幕墙过程中不得撞击和损伤幕墙。

。
第九章 一般说明
1.图纸中尺寸标注的单位为毫米，标高的标注单位为米，角度的标注单位为度。
2.图纸中钢件焊接的焊缝满足《钢结构设计规范》（GB50017- ）中第8.2.7条规定，焊后清除焊渣毛刺，做有效防腐处理，未特别指明的焊缝质量等级均为三级。
