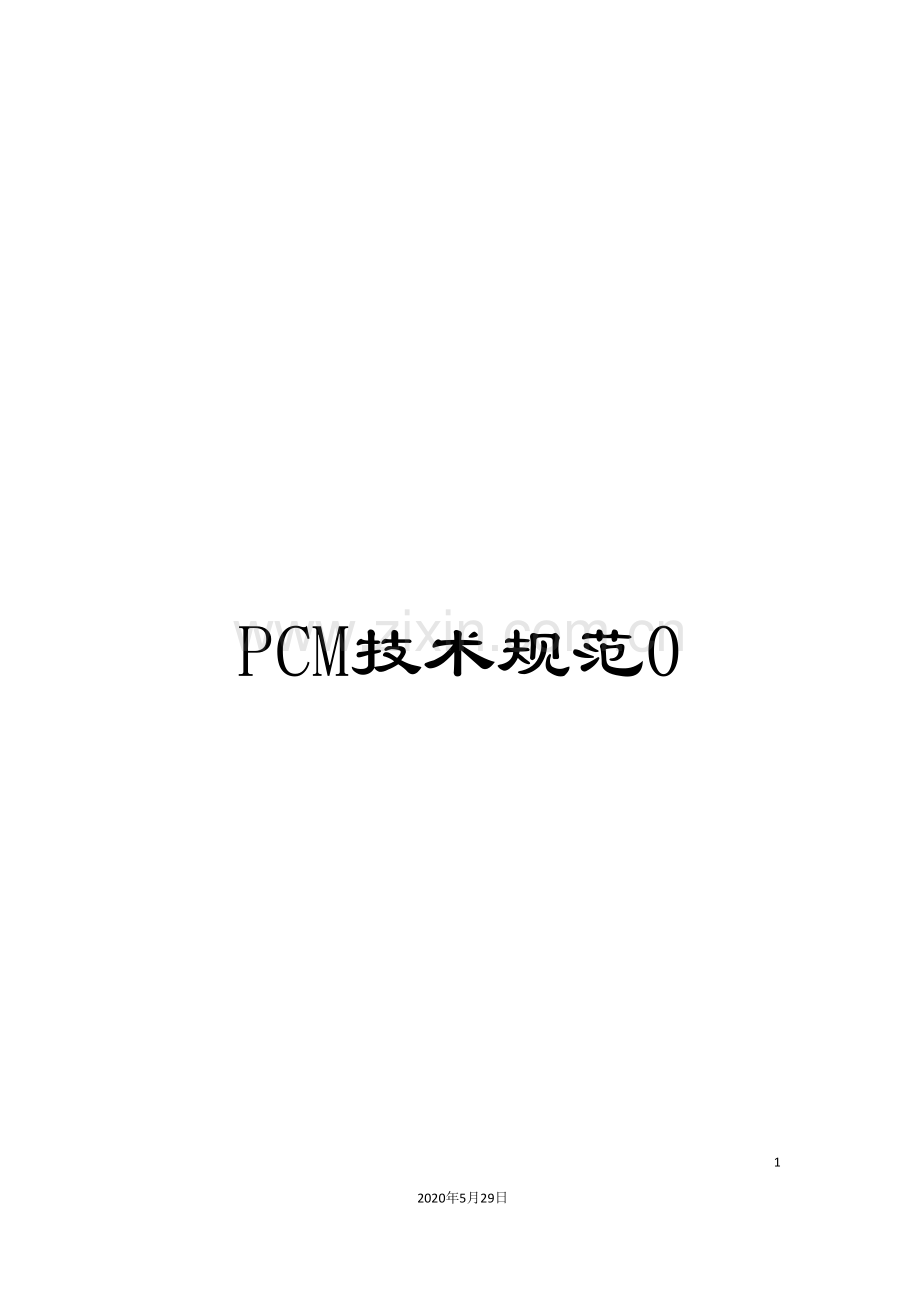

PCM技术规范0.doc

PCM技术规范0

18
2020年5月29日
文档仅供参考

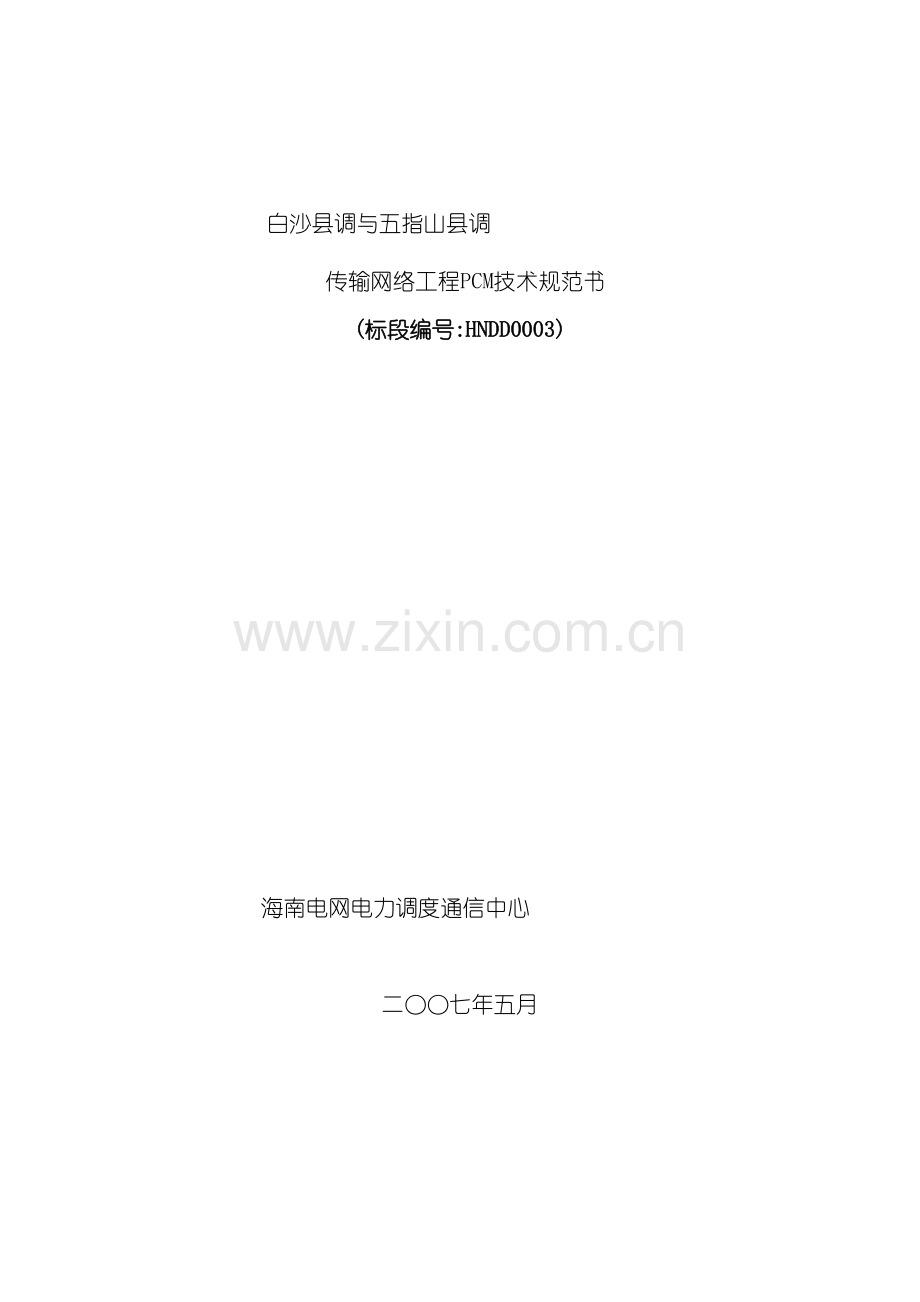

白沙县调与五指山县调
传输网络工程PCM技术规范书
(标段编号:HNDD0003)

海南电网电力调度通信中心

二○○七年五月

第一章 总述
1、 本文件为白沙、五指山县调传输网络工程PCM一次群终端设备的技术规范文件。
2、 投标的设备必须符合本招标书技术规范书部分和商务部分的所有要求。技术规范书部分中指标暂空处应由投标方填入具体值。如有异于技术规范书部分要求的地方应指出并论述其理由。
3、 投标方对本招标文件的每一条款必须逐条作出明确的答复,并写出具体技术数据和指标,不得以诸如”理解”、”注意到”等词回答,应做出详尽解释,否则视该条回答无效。
4、 投标方应针对具体每一种设备类型详细说明是否符合本文件要求及支持各种管理功能。
第二章 工程概况
① PCM一次群终端设备包括音频配线端子及电缆;
② PCM网管系统软件;
③ 每个2Mb/s接口对应的板卡接口数量要求如下表;
④ PCM系统网管与PDH设备网管兼容共享,不单独设置管理系统。
第三章 对投标方的要求及其工作范围
3.1对投标方的要求
1.投标方应具有5年以上PCM通信设备的设计、制造经验,并具有生产厂所属国家一级质检部门的质量认可文件和ISO-9000质量认证书,提供给招标方的PCM设备必须具有在电力系统或中国邮电三年以上的良好商业运行纪录。
2.招标书中在引用某标准的地方,投标方应使用已生效的、最新的引用标准文本,不能用另外标准代替,除非从招标方那里获得许可的标准代替。
招标方与投标方在解释某标准有不同意见时。招标方的解释是最终解释。

3.本技术规范书能够作为投标方或系统集成商(以下简称投标方)编制技术建议书的根据。对本技术规范书的某些部分,投标方如不能满足要求,应在技术建议书中加以说明,否则,招标方认为投标方提供的设备完全满足本技术规范书的要求。

4.本标书未规定而ITU－T已经有建议者按照ITU－T最新建议办理。对于当前为止仍未由ITU－T形成最终建议的规范,投标方应在ITU－T发表新建议后,在本合同规定的保修期内负责免费修改或更改所供设备和系统的管理软件。

5.投标方提供的设备必须是采用先进的技术,具有高质量、高可靠性的现代化产品,符合ITU-T,IEEE,IEC有关建议和标准。
6.投标方应确保其所供设备组成系统的完整性,合同文件遗漏的一切事项,只要这些事项能够确定为是保证投标方所供系统安全、稳定、可靠、有效地投产所必须的,都应被包含在合同价格之内。

7.投标方提供的设备具有标书中未提及的其它性能,投标方应提供有关详细资料,便于招标方对投标方提供的设备作出客观的评价。
8.投标方能够对本标书提出修改意见供招标方参考,因需要,招标方有权对本标书进行修改和补充。
9.投标方编制的项目建议书应包括以下内容:
(a) 根据本标书的编排顺序,逐条给予明确答复,给出具体数值。并提供6分中文投标书。
(b) 投标方应根据通信系统图和设备(含网管系统)的配置表提供设备清单和单价。
(c) 投标方根据通信系统的规模,推荐一个能满足正常维护所需的通信设备的备品、备件(包括消耗备件)详细清单和单价,并计入总价。
(d) 投标方应提供一个包含所有安装材料、专用工具、设备手册等的清单和单价,包括能满足所供设备日常维护的数量。其中包括每种材料的名称、型号、数量和单价。
(e) 投标方应提供按站点分列的设备清单、设备报价总表、设备报价明细表。
　3.2投标方的工作范围
（1） 投标方应负责其所供设备及材料的包装和运输、现场勘察、培训、调试以及安装督导。

（2） 投标方必须根据招标方提供的资料,计算电路指标和参数,提供设备的MTBF值。

（3） 投标方应根据合同技术规范、ITU-T、IEC、IEEE有关条款,结合本工程实际,制定测试方案,在经招标方确认和参与的前提下,对设备和工程竣工验收。投标方还需对其所供设备进行工厂试验,在安装现场,必须对其所供设备的性能和指标进行再次检验,测试工作及所需测试仪表由投标方负责。

（4） 提供竣工文件和试验报告。竣工文件内容的广度和深度按照原邮电部有关规定。
（5） 在招标方要求的前提下安排有关工程技术联络会议等技术服务。
3.3投标方的供货范围
投标方必须按照下表提供所需的PCM一次群接入设备、网管、备品、材料及附件。具体包括:
1. PCM一次群接入设备;
2. 网管系统软、硬件及配套设备;
3. 工程材料(含2Mbit/s电缆、音频输出电缆及易耗料和其它材料等);
4. 备品、备件及专用工具等。
第四章 设备功能要求
4.1广泛的音频接口功能
1. 4W E&M音频接口

2. 交换机侧用户接口

3. 用户侧用户接口

4.2灵活的数据接口功能
小于64kb/s的数据传输:V.24/V.28
其速率从 2.4kbit/s、4.8kbit/s、9.6kbit/s、19.2kbit/s和48kbit/s 可调。

4.3交叉连接功能
设备应具备64kb/s交叉连接功能。
4.4时钟同步功能
设备具有可靠的时钟同步功能,时钟信号可从以下3种方式中的任意两种提取:
1. 外接时钟口
2. 输入的2 Mbit/s信号
3. 内部时钟源
4.5 E1接入能力
要求县调端设备具有4个E1接入能力。
4.6 PCM设备管理功能
本工程在白沙、五指山县调设置相应的管理系统(与PDH共用一套硬件系统),对本期配置的所有PCM终端设备进行集中管理。完成有关的系统配置、参数设置、测试、诊断、告警信息收集及统计工作。
第五章 设备接口要求

5.1V.24/V.28接口(多速率数据接口)
Ø 符合标准: ITU-T Recommendations V.24、V.28
Ø 接口速率:n*64kbit/s(n<1)。

5.2 4W E&M音频接口
Ø 要求每台PCM设备必须具有该接口;
Ø 符合标准: ITU-T Recommendations G.711/712/713/714;
Ø 4-wire 模拟接口特性
l 阻抗 : 600Ω
l 回损 : >20 dB
l 发送电平: -0.5dBr to -14 dBr可调
l 接收电平: +7dBr to -7 dBr可调
5.3 交换机侧用户接口
Ø 要求每台PCM设备必须具有该接口;
可实现如下功能:(1) 检测极性;(2) 检测馈电;(3) 拨号功能(双音、脉冲);(4) 动态占用时隙;(5) 检测铃流;(6) 检查信号音。
相关技术指标如下:
(1) 二线收发电平 、振幅特性 、衰减频率特性 、 空闲信道噪声 、 总失真、 路际串话音频接口指标符合ITU-T G.712建议。
(2) PCM编码:A律,符合ITU-T G.711标准。
(3) 接收增益调整范围:-22~-3dB;发送增益调整范围:-8.5~+13dB。
5.4用户侧用户接口
Ø 要求每台PCM设备必须具有该接口;
单板具备BORSCHT(馈电、过压/流保护、振铃、监视、编译码、混合、测试)功能。提供来电显示、反极性等功能。

5.5其它接口
1. 同步时钟接口,时钟信号可从以下3种方式提取:
Ø 外接时钟口
Ø 内部时钟源

2. 维护操作终端接口和网络管理接口。

第六章 设备性能要求
6.1结构性能要求
1. 本工程所有PCM终端设备应采用模块化的插件式结构,最好为通用型接口插槽,能够插入各种接口板。

2. 设备的总体机械结构应充分考虑安装、维护的方便和扩容量或调整设备数量的灵活性,实现硬件模块化。应具有足够的机械强度和钢度,设备的安装固定方式应具有防震抗震能力,应保证设备经过常规的运输、储存和安装后不产生破损和变形。

3. 设备的大小应适用于安装在机房的场合,采用架装形式装在标准19英寸子架内,若干子架可装于一个标准的19英寸的机架上。

4. 线缆在机架内排放的位置应设计合理,不得防碍或影响日常维护、测试工作的进行。
6.2工作环境要求
招标方提供的设备运行环境温度及湿度如下,要求投标方设备在此环境内正常工作。
Ø 运输和储存时温度:-20℃--+60℃
Ø 使用时温度:
u 保证性能 +0℃-+40℃(-5℃+40℃)
u 保证工作 0℃-+45℃(-10℃+45℃)
Ø 相对湿度:
u 保证性能指标:10%-90%(+35℃)
u 保证工作: 5%-95%(+35℃)
6.3工作电源要求
Ø 设备使用直流电源工作,直流输入电压:D .C –48V±20%
Ø 设备本身和初级电源均可靠接地。
Ø -40 ~ -57V电压范围应确保本规范中的技术参数。
Ø 设备功耗应较低。
6.4可靠性要求
Ø 本工程所有设备稳定性允许适用于无人值守的状态下工作,。
Ø 投标方应给出所有分系统构件的平均无故障时间和平均维修时间并提供导出所得可靠性指标的中间计算步骤和结果。
6.5可维护性要求
Ø 对于设备的各种接口可经网管设置进行近端自环测试,与对端设备的连接通路也可进行远端环回测试。

Ø 各种接口应有外接端口外接监测仪表,测试波形及其它传输质量参数。

Ø 各种设备应有PC机接口,使本地终端接入进行维护和管理,并应有集中监控的数据链路接口连到操作管理网管中心计算机进行集中监控维护,投标方应详尽说明每种监控数据链路接口的类型、数据速率和所执行的协议。
第七章 设备网管要求
7.1网管功能要求
1. 拓扑管理
网络结构管理主要是控制和协调网管系统管区内所有网络单元的视图。即管理管区内的网元,子网的分布,网元与网元之间,网元与子网之间及子网与子网之间的连接关系,系统管区视图背景的选择,网元和子网视图的选择等。网络拓扑管理主要有如下内容:
－－自定义网络图
－－创立网元和子网图标
－－改变网络图的背景
－－在网络图中修改和删除图标

2. 配置管理
配置管理主要包括网络的配置,网元时间的设置,网元名称的配置,网元位置的配置,网元类型的配置,网元内各单板参数的配置,通讯连接方式的配置,通讯连接参数的配置等功能。配置管理主要有下列内容:
－－网元配置
－－单板配置
－－时隙配置

3. 故障管理
故障管理主要包括管理网元的故障实时显示;故障的定位;上报故障的允许和禁止;按时间、等级、类型、单板分类显示的历史故障;故障的统计报告。故障管理主要有下列内容:
－－告警选择
－－当前告警
－－告警级别转换
－－告警历史
－－告警删除
－－告警数据备份

4. 性能管理
性能管理有:性能的监视,性能阈值的设定,历史性能的查询,性能数据的分类统计,性能数据的分析,以及性能数据的统计分析报告等功能。性能管理主要有下列内容:
－－性能事件选择
－－当前性能
－－性能历史
－－性能分析

5. 安全管理
安全管理主要是对进入系统的用户进行标识和口令的鉴别,以防止未授权的用户进行系统。在此模块中有以下内容:
－－用户的注册和注销
－－用户的增加、删除、修改
－－用户列表
－－当前用户口令和高级别用户对低级别用户口令的修改
7.2网管硬件要求
网管硬件配置应高性能PC机。该网管系统能与PDH网管系统共用一套硬件设备,则可不用单独另外配置硬件设备。
7.3网管软件要求
网管软件主要包括系统软件和应用软件,对于系统软件,要求为unix或windows等比较友好、安全稳定的操作系统;对于应用软件,首先功能应满足上述网管功能,界面要求为菜单或图形化的友好界面,以便运行维护人员操作。
7.4其它要求
1. 网络单元管理系统(EM)应具有自身的管理功能,如系统启动、关闭、备份等;数据库和运行情况记录(log)等功能、打印功能、在线帮助功能, 以帮助操作人员对各功能和命令的正常操作。
2． EM的管理性能不应因其管理NE数的增加(不超出最大允许管理的NE数)而受影响。需要时间标记的事件,例如告警事件、性能事件、配置事件,时间标记以秒为单位。
3． 投标方应提供说明网管能力最大能够管多少网元(NE)等。
第八章 PCM供货需求:
五指山县调PCM及具体配件供货需求:
产品型号
产品描述
单位
数量
县调
通仕
河南
河北
水满
合计
PCM(含中央管理单元、电源、铃流单元、用户接口单元、E1电缆(5M),电源电缆(5m),音屏线电缆(10m)等)
PCM子架
台
2
1
1
1

5
局端电话接口FXO(路)
块
29
8

37
用户端电话借口FXS(路)
块
8
8
7
7

30
4线EM接口(路)
块
29
8
7
7

51
电源模块
AC220V/DC48V 10A
块

1
1

2
机柜
×600× 600
台
2
2
1
1

6
24芯接续模块
含熔接盒、FC/PC适配器
套
3
3
2
1

9
储纤单元

套
1
1
1
1

4
直流电源分配箱
1个输入5个输出
套
1
1

2
16系统数字单元体
西门子头
套
1
1

2
音频部件(科隆)
卡线刀、测试线(100回)
套
6
1
1
1
1
10
光缆尾纤
FC/PC(3米,双头)
条
60

60
光缆尾纤
FC/PC(5米,双头)
条
20

20
用户手册
技术资料
套
4

白沙县调PCM及具体配件供货需求

产品型号
产品描述
单位
数量
县调
打安
牙叉
七坊

合计
PCM(含中央管理单元、电源、铃流单元、用户接口单元、E1电缆(5M),电源电缆(5m),音屏线电缆(10m)等)
PCM子架
台
2
1
1
1

5
局端电话接口FXO(路)
块
9
6
6
6

27
用户端电话借口FXS(路)
块
18
3
3
3

27
4线EM接口(路)
块
18
6
6
6

36
机柜
×600× 600
台
2
1
1
1

5
24芯接续模块
含熔接盒、FC/PC适配器
套
1
2
2
1

6
储纤单元

套
1
1
1
1

4
直流电源分配箱
1个输入5个输出
套
1
1
1
1

4
16系统数字单元体
西门子头
套
1
1
1
1

4
音频部件(科隆)
卡线刀、测试线(100回)
套
6
1
1
1

9
光缆尾纤
FC/PC(3米,双头)
条
60

60
光缆尾纤
FC/PC(5米,双头)
条
20

20
用户手册
技术资料
套
4
