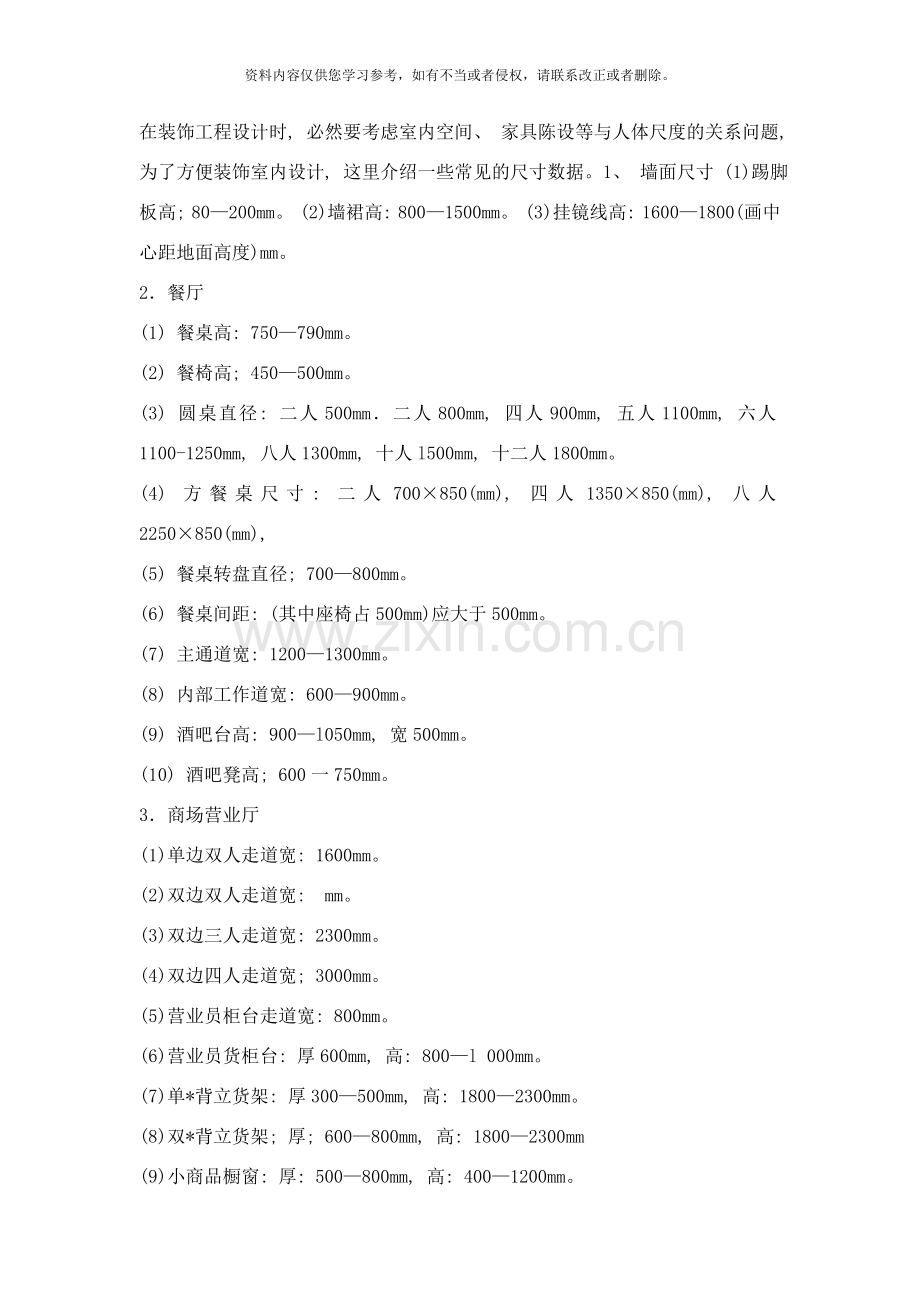

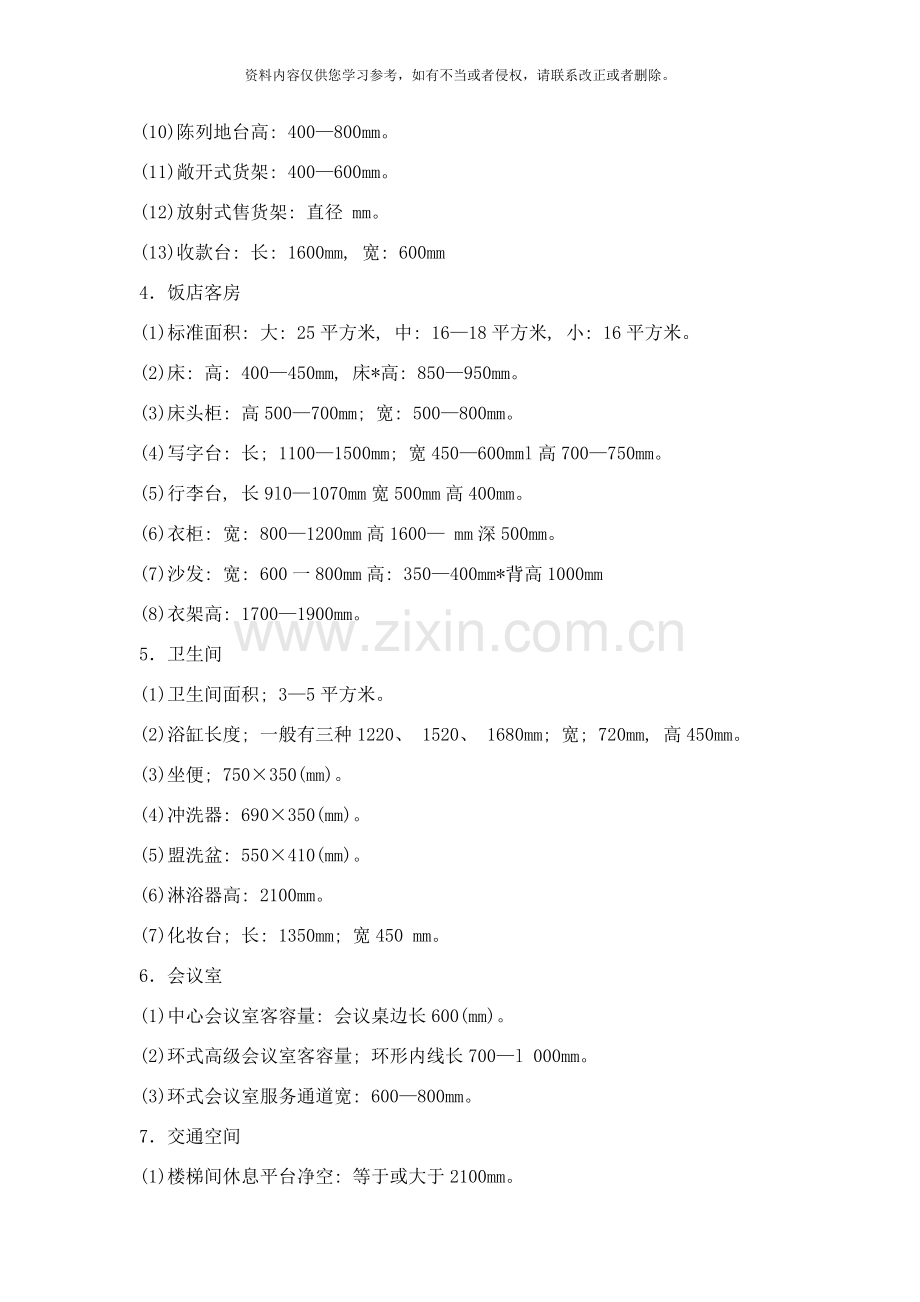

资料内容仅供您学习参考，如有不当或者侵权，请联系改正或者删除。在装饰工程设计时, 必然要考虑室内空间、 家具陈设等与人体尺度的关系问题, 为了方便装饰室内设计, 这里介绍一些常见的尺寸数据。1、 墙面尺寸 (1)踢脚板高; 80200mm。 (2)墙裙高: 8001500mm。 (3)挂镜线高: 16001800(画中心距地面高度)mm。2餐厅(1) 餐桌高: 750790mm。(2) 餐椅高; 450500mm。(3) 圆桌直径: 二人500mm二人800mm, 四人900mm, 五人1100mm, 六人1100-1250mm, 八人1300mm, 十人l500mm, 十二人1800mm。(4) 方餐桌尺寸: 二人700850(mm), 四人1350850(mm), 八人2250850(mm), (5) 餐桌转盘直径; 700800mm。(6) 餐桌间距: (其中座椅占500mm)应大于500mm。(7) 主通道宽: 12001300mm。(8) 内部工作道宽: 600900mm。(9) 酒吧台高: 900l050mm, 宽500mm。(10) 酒吧凳高; 600一750mm。3商场营业厅(1)单边双人走道宽: 1600mm。(2)双边双人走道宽: mm。(3)双边三人走道宽: 2300mm。(4)双边四人走道宽; 3000mm。(5)营业员柜台走道宽: 800mm。(6)营业员货柜台: 厚600mm, 高: 800l 000mm。(7)单*背立货架: 厚300500mm, 高: 18002300mm。(8)双*背立货架; 厚; 600800mm, 高: 18002300mm(9)小商品橱窗: 厚: 500800mm, 高: 4001200mm。(10)陈列地台高: 400800mm。(11)敞开式货架: 400600mm。(12)放射式售货架: 直径 mm。(13)收款台: 长: 1600mm, 宽: 600mm4饭店客房(1)标准面积: 大: 25平方米, 中: 1618平方米, 小: 16平方米。(2)床: 高: 400450mm, 床*高: 850950mm。(3)床头柜: 高500700mm; 宽: 500800mm。(4)写字台: 长; 11001500mm; 宽450600mml高700750mm。(5)行李台, 长9l01070mm宽500mm高400mm。(6)衣柜: 宽: 8001200mm高1600 mm深500mm。(7)沙发: 宽: 600一800mm高: 350400mm*背高1000mm(8)衣架高: 17001900mm。5卫生间(1)卫生间面积; 35平方米。(2)浴缸长度; 一般有三种1220、 1520、 1680mm; 宽; 720mm, 高450mm。(3)坐便; 750350(mm)。(4)冲洗器: 690350(mm)。(5)盟洗盆: 550410(mm)。(6)淋浴器高: 2100mm。(7)化妆台; 长: 1350mm; 宽450 mm。6会议室(1)中心会议室客容量: 会议桌边长600(mm)。(2)环式高级会议室客容量; 环形内线长700l 000mm。(3)环式会议室服务通道宽: 600800mm。7交通空间(1)楼梯间休息平台净空: 等于或大于2100mm。(2)楼梯跑道净空: 等于或大于2300mm。(3)客房走廊高; 等于或大于2400mm。(4)两侧设座的综合式走廊宽度等于或大于2500mm。(5)楼梯扶手高; 8501100mm。(6)门的常见尺寸: 宽: 8501000mm。(7)宙的常见尺寸; 宽; 4001800mm, (不包括组合式窗子)(8)窗台高; 8001200mm。8灯具(1)大吊灯最小高度: 2400mm。(2)壁灯高: 15001800mm。(3)反光灯槽最小直径: 等于或大于灯管直径两倍。(4)壁式床头灯高: 12001400mm。(5)照明开关高: 1000mm。9办公家具(1)办公桌: 长: 12001600mm: 宽: 500650mm 5高; 700800mm。(2)办公椅: 高; 400450mm长宽: 450450(mm)。(3)沙发: 宽: 600800mm; 高: 350400mm; *背面: 1000mm。(4)茶几; 前置型: 900400400(高)( mm); 中心型: 900x 900400(mm)、 700700400(mm); 左右型: 600400400(mm)。(5)书柜: 高: 1800mm, 宽: 12001500mm; 深: 450500mm。(6)书架: 高: 1800mm 6宽: 10001300mm ; 深: 350450mm。3人沙发长2100-2300MM 宽700-800MM门高 MM 宽750-800-1000MM地台高度80-100-1200-1500MMVCD高210MM 宽450-550MM钢琴长1500-1800MM 宽700-900MM吊柜与低柜之间的距离800-1000MM冰箱离灶台要在300MM以上卫生间洗手盆宽550MM, 不小于700MM1、 墙面尺寸 (1)踢脚板高; 80200mm。 (2)墙裙高: 8001500mm。 (3)挂镜线高: 16001800(画中心距地面高度)mm。 2餐厅 (1) 餐桌高: 750790mm。 (2) 餐椅高; 450500mm。 (3) 圆桌直径: 二人500mm二人800mm, 四人900mm, 五人1100mm, 六人1100-1250mm, 八人1300mm, 十人l500mm, 十二人1800mm。 (4) 方餐桌尺寸: 二人700850(mm), 四人1350850(mm), 八人2250850(mm), (5) 餐桌转盘直径; 700800mm。 (6) 餐桌间距: (其中座椅占500mm)应大于500mm。 (7) 主通道宽: 12001300mm。 (8) 内部工作道宽: 600900mm。 (9) 酒吧台高: 900l050mm, 宽500mm。 (10) 酒吧凳高; 600一750mm。 3商场营业厅 (1)单边双人走道宽: 1600mm。 (2)双边双人走道宽: mm。 (3)双边三人走道宽: 2300mm。 (4)双边四人走道宽; 3000mm。 (5)营业员柜台走道宽: 800mm。 (6)营业员货柜台: 厚600mm, 高: 800l 000mm。 (7)单*背立货架: 厚300500mm, 高: 18002300mm。 (8)双*背立货架; 厚; 600800mm, 高: 18002300mm (9)小商品橱窗: 厚: 500800mm, 高: 4001200mm。 (10)陈列地台高: 400800mm。 (11)敞开式货架: 400600mm。 (12)放射式售货架: 直径 mm。 (13)收款台: 长: 1600mm, 宽: 600mm 4饭店客房 (1)标准面积: 大: 25平方米, 中: 1618平方米, 小: 16平方米。 (2)床: 高: 400450mm, 床*高: 850950mm。 (3)床头柜: 高500700mm; 宽: 500800mm。 (4)写字台: 长; 11001500mm; 宽450600mml高700750mm。 (5)行李台, 长9l01070mm宽500mm高400mm。 (6)衣柜: 宽: 8001200mm高1600 mm深500mm。 (7)沙发: 宽: 600一800mm高: 350400mm*背高1000mm (8)衣架高: 17001900mm。 5卫生间 (1)卫生间面积; 35平方米。 (2)浴缸长度; 一般有三种1220、 1520、 1680mm; 宽; 720mm, 高450mm。 (3)坐便; 750350(mm)。 (4)冲洗器: 690350(mm)。 (5)盟洗盆: 550410(mm)。 (6)淋浴器高: 2100mm。 (7)化妆台; 长: 1350mm; 宽450 mm。 6会议室 (1)中心会议室客容量: 会议桌边长600(mm)。 (2)环式高级会议室客容量; 环形内线长700l 000mm。 (3)环式会议室服务通道宽: 600800mm。 7交通空间 (1)楼梯间休息平台净空: 等于或大于2100mm。 (2)楼梯跑道净空: 等于或大于2300mm。 (3)客房走廊高; 等于或大于2400mm。 (4)两侧设座的综合式走廊宽度等于或大于2500mm。 (5)楼梯扶手高; 8501100mm。 (6)门的常见尺寸: 宽: 8501000mm。 (7)宙的常见尺寸; 宽; 4001800mm, (不包括组合式窗子) (8)窗台高; 8001200mm。 8灯具 (1)大吊灯最小高度: 2400mm。 (2)壁灯高: 15001800mm。 (3)反光灯槽最小直径: 等于或大于灯管直径两倍。 (4)壁式床头灯高: 12001400mm。 (5)照明开关高: 1000mm。 9办公家具 (1)办公桌: 长: 12001600mm: 宽: 500650mm 5高; 700800mm。 (2)办公椅: 高; 400450mm长宽: 450450(mm)。 (3)沙发: 宽: 600800mm; 高: 350400mm; *背面: 1000mm。 (4)茶几; 前置型: 900400400(高)( mm); 中心型: 900x 900400(mm)、 700700400(mm); 左右型: 600400400(mm)。 (5)书柜: 高: 1800mm, 宽: 12001500mm; 深: 450500mm。 (6)书架: 高: 1800mm 6宽: 10001300mm ; 深: 350450mm。 完整的设计包括的内容 1.完整的设计包括下列内容: 1.设计总说明; 2.总平面图 ( 大的公寓、 别墅要有分区域或各居室平面图) ; 3.各部位立面图及剖面图; 4.节点大样图; 5.固定家具制作图; 6.电气平面图; 7.电气系统图; 8.给排水平面图( 涉及改造部分) ; 9.顶视图; 10.建筑立面图( 别墅) ; 11.装修材料表。 2.平面设计图 平面设计图包括底部平面设计图 和顶部平面设计图两份。平面图应有墙、 柱定位尺寸, 并有确切的比例。不论图纸如何缩放, 其绝对 面积不变。有了室内平面图后, 设计师就能够根椐不同的房间布局进行室内平面设计。设计师在 布置之前一般会征询顾客的想法。 卧室一般有衣柜、 床、 梳妆台、 床头柜等家具; 客厅则布置 沙发、 组合电视柜、 矮柜, 有可能还有一些盆栽植物; 厨房里少不了矮柜、 吊柜; 还会放置冰箱、 洗衣机等家用电器; 卫生间里则是抽水马桶、 浴缸、 洗脸盆三大件; 书房里写字台与书柜是必不可少的, 如果是一个电脑爱好者, 还会多一张电脑桌。 居家的家具能够自己购买, 也能够委托设计师设计。 如果房间的形状不是很好, 根据设计定做家具, 会取得较好的效果。 平面图表现的内容有三部分, 第一部分标明室内结构及尺寸, 包括居室的建筑尺寸、 净空尺寸、 门窗位置及尺寸; 第二部分标明 结构装修的具体形状和尺寸, 包括装饰结构在内的位置, 装饰结构与建筑结构的相互关系尺寸, 装饰面的具体形状及尺寸, 图上需标明材料的规格和工艺要求; 第三部分标明室内家具, 设备设施 的安放位置及其装修布局的尺寸关系, 标明家具的规格和要求。 3.设计效果图 设计效果图是在平面设计的基础上, 把装修后的结果用透视的形式表现出来。 经过效果图的展示, 家庭装修房主能够明确装修活动结束后房间的表现形式。它是家庭装修房主最 后决定装修的重要依据。因此是装修设计中的重要文件。装饰效果图有黑色及彩色两种, 由于彩色 效果图能够真实, 直观地表现各装饰面的色彩, 因此它对选材和施工也有重要作用。但应指出的是, 效果图表现装修效果, 在实际工程施工中受材料、 工艺的限制, 很难完全达到。因此, 实际装修效果 与效果图有一定差距是合理的, 正常的。 4.设计施工图 施工图是装修得以进行的依据, 具体指导每个工种, 工序的施工。施工图把结构要求、 材料构成及施工的工艺技术要求等用图纸的 形式交待给施工人员, 以便准确、 顺利地组织和完成工程。 施工图包括立面图、 剖面图和节点图。 施工立面图是室内墙面与装饰物的正投影图, 标明了室内的标高, 吊顶装修的尺寸及梯次造型的 相互关系尺寸, 墙面装饰的式样及材料、 位置尺寸, 墙面与门、 窗、 隔断的高度尺寸, 墙与顶, 地的衔接方式等。 剖面图是将装饰面剖切, 以表示结构构成的方式、 材料的形式和主要支承 构件的相互关系等。剖面图标注有详细尺寸, 工艺做法及施工要求。 节点图是两个以上装饰面 的汇交点, 按垂直或水平方向切开, 以标明装饰面之间的对接方式和固定方法。节点图应详细表现 出装饰面连接处的构造, 注有详细的尺寸和收口、 封边的施工方法。 在设计施工图时, 无论是 剖面图还是节点图, 都应在立面图上标明, 以便正确指导施工。 首先介绍一下床品的常规尺寸: 一般分三类: 1.单人(小孩)、 2.双人普通规格、 3.双人加大规格 1、 单人(小孩): 床单; 200*230厘米 被套: 150*200厘米或160*200厘米 (这个尺寸成人用于夏被是合适的, 但用于冬被就会常常感觉到脚底透风哦。成人单人冬被尺寸最好选择180*220厘米或180*210厘米的, 被套尺寸最好是同样大小的或稍微大一点的, 比如: 200*230厘米。) 枕套: 74*48CM( 内径) ( 2只) 一般高档一点的小孩床四件套含有一个枕套和一个抱枕。抱枕的大小一般都是45*45CM或50*50CM( 都是指内径) 2.双人普通规格: 床单: 230*250CM或245*250CM或250*250CM ( 细微的尺寸差异主要取决于厂家所使用的布料幅宽是多少。比如, 如果布料幅宽是235CM, 那么床单如果是整幅的话, 其中两个边最大就只能够是230CM( 因为还要有加工的作缝) , 另两个边的长度是能够随便确定的。) 被套: 200*230CM 枕套: 75*48CM( 内径) ( 两只) 这种规格的能够用于1.5米也能够用于1.8米的床。就以床单为230*250CM的四件套为例, 扑在1.5米的床上, 两边各垂50CM, 床脚面上垂30CM。245*250CM的就是两边垂50CM, 床脚垂45CM。一般这种尺寸的床单都会是圆角设计了, 要不然就会有两个角拖在地上了。同样, 230*250尺寸的用在1.8米的床上, 就是两边各垂35公分, 床脚面上垂30公分。这种尺寸用于1.8米床是否合适主要取决于您选择的被子的尺寸。如果是200*230的, 就是很合适的; 如果是220*240或其它尺寸的, 就要另选规格了。 3.双人加大规格: 床单: 240*270CM 被套220*240CM 枕套74*48CM( 内径) ( 两只) 这种尺寸的床品因为床单比较大, 因此一般只用于1.8*2米或更宽大的床上。 现代家庭通用的床的规格: 单人床尺寸是1.2米*2米 或 1.35米*2米 双人床尺寸是1.5米*2米 或 1.8米*2米 ( 当然有些老年人的旧式双人床的尺寸是1.35*2米) 然后来看看自己的被子的尺寸。这个很重要哦, 因为床单能够大一些, 小一些, 都不是很重要, 只是多垂一些少垂一些的区别罢了, 但被套如果太大或太小, 被子在被套中就会卷作一团或被套在盖的时候空落落的。被子的规格是根据被子的种类不同而有区别的: 1.传统手工加工的棉胎被: 单人尺寸是1.67米*2米( 就相当于5尺*6尺的) , 双人的尺寸是2米*2.3米的( 就相当于是6尺*7尺的) 2.在市场上购买的成品被子: 单人的夏被: 1.5米*2米 单人的冬被: 1.8米*2.1米或1.8米*2.2米 双人的被子: 2米*2.3米或2.2米*2.4米 家具设计的基本尺寸 ( 单位: 厘米) 衣橱: 深度: 一般6065; 推拉门: 70, 衣橱门宽度: 4065 推拉门: 75150, 高度: 190240 矮柜: 深度: 3545, 柜门宽度: 30-60 电视柜: 深度: 45-60, 高度: 60-70 单人床: 宽度: 90, 105, 120; 长度: 180, 186, 200, 210 双人床: 宽度: 135, 150, 180; 长度180, 186, 200, 210 圆床: 直径: 186, 212.5, 242.4( 常见) 室内门: 宽度: 80-95, 医院120; 高度: 190, 200, 210, 220, 240 厕所、 厨房门: 宽度: 80, 90; 高度: 190, 200, 210 窗帘盒: 高度: 12-18; 深度: 单层布12; 双层布16-18( 实际尺寸) 沙发: 单人式: 长度: 80-95, 深度: 85-90; 坐垫高: 35-42; 背高: 70-90 双人式: 长度: 126-150; 深度: 80-90 三人式: 长度: 175-196; 深度: 80-90 四人式: 长度: 232-252; 深度80-90 茶几: 小型, 长方形: 长度60-75, 宽度45-60, 高度38-50( 38最佳) 中型, 长方形: 长度120-135; 宽度38-50或者60-75 正方形: 长度75-90, 高度43-50 大型, 长方形: 长度150-180, 宽度60-80, 高度33-42( 33最佳) 圆形: 直径75, 90, 105, 120; 高度: 33-42 方形: 宽度90, 105, 120, 135, 150; 高度33-42 书桌: 固定式: 深度45-70( 60最佳) , 高度75 活动式: 深度65-80, 高度75-78 书桌下缘离地至少58; 长度: 最少90( 150-180最佳) 餐桌: 高度75-78( 一般) , 西式高度68-72, 一般方桌宽度120, 90, 75; 长方桌: 宽度80, 90, 105, 120; 长度150, 165, 180, 210, 240 圆桌: 直径90, 120, 135, 150, 180 书架: 深度25-40( 每一格) , 长度: 60-120; 下大上小型下方深度35-45, 高度80-90 活动未及顶高柜: 深度45, 高度180-200 木隔间墙厚: 6-10; 内角材排距: 长度( 45-60) *90 室内常见尺寸: 1、 墙面尺寸 (1)踢脚板高; 80200mm。 (2)墙裙高: 8001500mm。 (3)挂镜线高: 16001800(画中心距地面高度)mm。 2餐厅 (1) 餐桌高: 750790mm。 (2) 餐椅高; 450500mm。 (3) 圆桌直径: 二人500mm二人800mm, 四人900mm, 五人1100mm, 六人1100-1250mm, 八人1300mm, 十人l500mm, 十二人1800mm。 (4) 方餐桌尺寸: 二人700850(mm), 四人1350850(mm), 八人2250850(mm), (5) 餐桌转盘直径; 700800mm。 (6) 餐桌间距: (其中座椅占500mm)应大于500mm。 (7) 主通道宽: 12001300mm。 (8) 内部工作道宽: 600900mm。 (9) 酒吧台高: 900l050mm, 宽500mm。 (10) 酒吧凳高; 600一750mm。 3商场营业厅 (1)单边双人走道宽: 1600mm。 (2)双边双人走道宽: mm。 (3)双边三人走道宽: 2300mm。 (4)双边四人走道宽; 3000mm。 (5)营业员柜台走道宽: 800mm。 (6)营业员货柜台: 厚600mm, 高: 800l 000mm。 (7)单靠背立货架: 厚300500mm, 高: 18002300mm。 (8)双靠背立货架; 厚; 600800mm, 高: 18002300mm (9)小商品橱窗: 厚: 500800mm, 高: 4001200mm。 (10)陈列地台高: 400800mm。 (11)敞开式货架: 400600mm。 (12)放射式售货架: 直径 mm。 (13)收款台: 长: 1600mm, 宽: 600mm 4饭店客房 (1)标准面积: 大: 25平方米, 中: 1618平方米, 小: 16平方米。 (2)床: 高: 400450mm, 床靠高: 850950mm。 (3)床头柜: 高500700mm; 宽: 500800mm。 (4)写字台: 长; 11001500mm; 宽450600mml高700750mm。 (5)行李台, 长9l01070mm宽500mm高400mm。 (6)衣柜: 宽: 8001200mm高1600 mm深500mm。 (7)沙发: 宽: 600一800mm高: 350400mm靠背高1000mm (8)衣架高: 17001900mm。 5卫生间 (1)卫生间面积; 35平方米。 (2)浴缸长度; 一般有三种1220、 1520、 1680mm; 宽; 720mm, 高450mm。 (3)坐便; 750350(mm)。 (4)冲洗器: 690350(mm)。 (5)盟洗盆: 550410(mm)。 (6)淋浴器高: 2100mm。 (7)化妆台; 长: 1350mm; 宽450 mm。 6会议室 (1)中心会议室客容量: 会议桌边长600(mm)。 (2)环式高级会议室客容量; 环形内线长700l 000mm。 (3)环式会议室服务通道宽: 600800mm。 7交通空间 (1)楼梯间休息平台净空: 等于或大于2100mm。 (2)楼梯跑道净空: 等于或大于2300mm。 (3)客房走廊高; 等于或大于2400mm。 (4)两侧设座的综合式走廊宽度等于或大于2500mm。 (5)楼梯扶手高; 8501100mm。 (6)门的常见尺寸: 宽: 8501000mm。 (7)宙的常见尺寸; 宽; 4001800mm, (不包括组合式窗子) (8)窗台高; 8001200mm。 8灯具 (1)大吊灯最小高度: 2400mm。 (2)壁灯高: 15001800mm。 (3)反光灯槽最小直径: 等于或大于灯管直径两倍。 (4)壁式床头灯高: 12001400mm。 (5)照明开关高: 1000mm。 9办公家具 (1)办公桌: 长: 12001600mm: 宽: 500650mm 5高; 700800mm。 (2)办公椅: 高; 400450mm长宽: 450450(mm)。 (3)沙发: 宽: 600800mm; 高: 350400mm; 靠背面: 1000mm。 (4)茶几; 前置型: 900400400(高)( mm); 中心型: 900x 900400(mm)、 700700400(mm); 左右型: 600400400(mm)。 (5)书柜: 高: 1800mm, 宽: 12001500mm; 深: 450500mm。 (6)书架: 高: 1800mm 6宽: 10001300mm ; 深: 350450mm。
