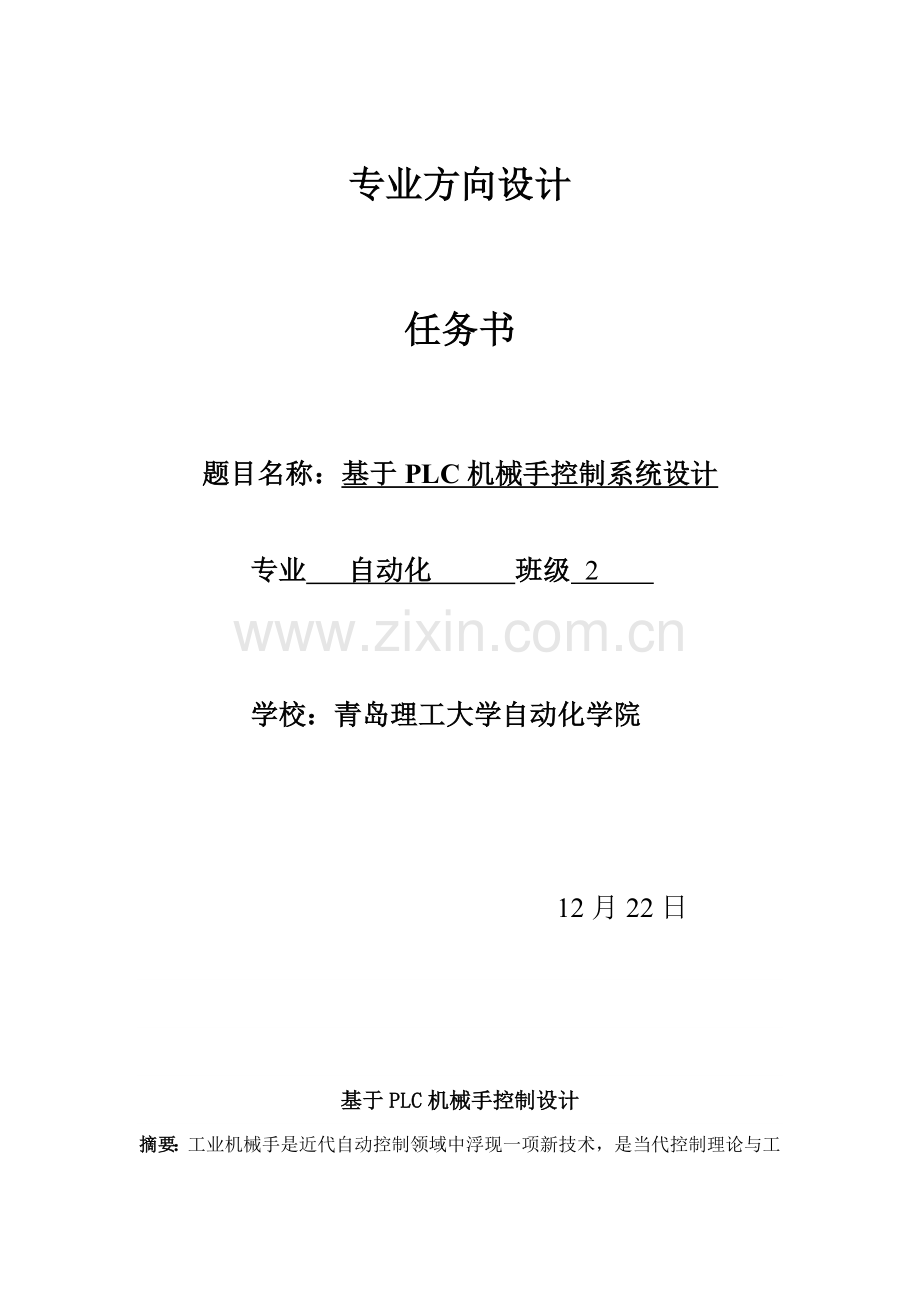

PLC机械手课程设计样本.doc

专业方向设计

任务书

题目名称：基于PLC机械手控制系统设计

专业 自动化 班级 2

学校：青岛理工大学自动化学院

12月22日

基于PLC机械手控制设计
摘要：工业机械手是近代自动控制领域中浮现一项新技术，是当代控制理论与工业生产自动化实践相结合产物，并以成为当代机械制造生产系统中一种重要构成某些。工业机械手是提高生产过程自动化、改进劳动条件、提高产品质量和生产效率有效手段之一。特别在高温、高压、粉尘、噪声以及带有放射性和污染场合，应用得更为广泛。在国内，近几年来也有较快发展，并获得一定效果，受到机械工业和铁路工业部门注重。当今PLC吸取了微电子技术和计算机技术最新成果,其应用已从单机自动化推广到整条生产线自动化乃至整个工厂生产自动化。当前,机械手重要用于机床加工、铸锻、热解决等方面,无论数量、品种和性能方面还不能满足工业生产发展需要。在国内重要是逐渐扩大应用范畴,重点发展铸锻、热解决方面机械手,PLC可以按照所需规定完毕机械手设计,使机械手设计简朴化,大大节约了时间,提高了工作效率，减轻了劳动强度,改进作业条件。
本课题拟开发物料搬运机械手，采用西门子系列S7-200PLC，对机械手上下、左右以及抓取运动进行控制。该装置机械某些有滚珠丝杠、滑轨、机械抓手等；电气方面由交流电机、变频器、操作台等部件构成。咱们运用可编程技术，结合相应硬件装置，控制机械手完毕各种动作。
核心词:机械手 S7-200 可编程技术

1、PLC简介:
自二十世纪六十年代美国推出可编程逻辑控制器（Programmable Logic Controller，PLC）取代老式继电器控制装置以来，PLC得到了迅速发展，在世界各地得到了广泛应用。同步，PLC功能也不断完善。随着计算机技术、信号解决技术、控制技术网络技术不断发展和顾客需求不断提高，PLC在开关量解决基本上增长了模仿量解决和运动控制等功能。今天PLC不再局限于逻辑控制，在运动控制、过程控制等领域也发挥着十分重要作用。通用PLC应用于专用设备时可以以为它就是一种嵌入式控制器，但PLC相对普通嵌入式控制器而方具备更高可靠性和更好稳定性。实际工作中遇到某些顾客本来采用嵌入式控制器，当前正逐渐用通用PLC或定制PLC取代嵌入式控制器
1.1可编程器基本原理
PLC与普通微机在许多方面有相似之处,但其工作方式却与微机有很大不同。微机普通采用等待命令工作方式,如在常用键盘扫描方式或I/O扫描方式下,有键按下或I/O动作则转入相应子程序;无键按下或I/O不动作则继续扫描键盘和I/O口。PLC则采用循环扫描动作方式,在PLC中顾客序按先后顺序存储,
2、机械手概述
工业机械手是近几十年发展起来一种高科技自动化生产设备。工业机械手是工业机器人一种重要分支。它特点是可通过编程来完毕各种预期作业任务，在构造和性能上兼有人和机器各自长处，特别体现了人智能和适应性。机械手作业精确性和各种环境中完毕作业能力，在国民经济各领域有着辽阔发展前景。
机械手技术涉及到力学、机械学、电气液压技术、自动控制技术、传感器技术和计算机技术等科学领域，是一门跨学科综合技术。
2.1机械手分类
机械手普通分为三类。第一类是不需要人工操作通用机械手，它是一种独立不附属于某一主机装置。它可以依照任务需要编制程序，以完毕各项规定工作。它特点是除具备普通机械物理性能外，还具备通用机械、记忆智能三元机械。第二类是需要人工操作，称为操作机。它来源于原子、军事工业，先是通过操作机来完毕特定作业，日后发展到用无线电信号操作机械手来进行探测月球、火星等。第三类是专用机械手，重要附属于自动机床或自动线上，用于解决机床上下料和工件传送。这种机械手在国外称为“Mechanical Hand”，它是为主机服务，由主机驱动，除少数外，工作程序普通是固定，因而是专用。
本项目规定设计机械手模型可归为第一类，即通用机械手。在当代生产公司中，自动化限度较高，大量应用机械手。通过本次设计，可以增强对工业机械手结识，同步并熟悉掌握PLC技术、位置控制技术、气动技术等工业控制惯用技术。
机械手控制系统设计环节
依照工艺规定拟定被控系统必要完毕动作,拟定这些动作之间关系及完毕这些动作顺序。(2)分派输入、输出设备,即拟定哪些外围设备是送信号给PLC,哪些外围设备是接受来自PLC信号,同步还要将PLC输入、输出点与之一一相应,对I/O进行分派。在此基本上拟定PLC选型。(3)依照控制系统控制规定和所选PLCI/O点状况及高功能模块状况,设计PLC顾客程序,此时可采用梯形田、助记符或流程图语言形式顾客程序。PLC顾客程序体现了按照对的顺序所规定所有功能及其互有关系,编程时可用编程器或计算机直接编程、修改,同步也可对PLC工作状态、特殊功能进行设定。(4)对所设计PLC程序进行调试和修改,直至PLC完全实现系统所规定控制功能。(5)保存已完毕程序。
3控制系统硬件设计
对于机械手控制系统可以采用各种方式，如继电器控制、单片机控制、PLC控制等。但由于此明确指定采用PLC可编程控制器控制实现，因此，不用咱们去考虑控制硬件方案，只是要对PLC进行比较选取。
3.1PLC选型
对于PLC选取，咱们必要考虑多方面因素。例如输入、输出最多点数；扫描速度；内存容量；指令条数；功能模块等。同步还要考虑其经济实用性以及工作环境对其影响。
3.1.1PLC类型
PLC按构造分为整体型和模块型两类，按应用环境分为现场安装和控制室安装两类；按CPU字长分为1位、4位、8位、16位、32位、64位等。从应用角度出发，普通可按控制功能或输入输出点数选型。整体型PLCI/O点数固定，因而顾客选取余地较小，用于小型控制系统；模块型PLC提供各种I/O卡件或插卡，因而顾客可较合理地选取和配备控制系统I/O点数，功能扩展以便灵活，普通用于大中型控制系统。
3.1.2输入输出模块选取
输入输出模块选取应考虑与应用规定统一。例如对输入模块，应考虑信号电平、信号传播距离、信号隔离、信号供电方式等应用规定。对输出模块，应考虑选用输出模块类型，普通继电器输出模块具备价格低、使用电压范畴广、寿命短、响应时间较长等特点；可控硅输出模块合用于开关频繁，电感性低功率因数负荷场合，但价格较贵，过载能力较差。输出模块尚有直流输出、交流输出和模仿量输出等，与应用规定应一致。可依照应用规定，合理选用智能型输入输出模块，以便提高控制水平和减少应用成本。考虑与否需要扩展机架或远程I/O机架等。
3.1.3电源选取
PLC供电电源，除了引进设备时同步引进PLC应依照产品阐明书规定设计和选用外，普通PLC供电电源应设计选用220VAC电源，与国内电网电压一致。重要应用场合，应采用不间断电源或稳压电源供电。如果PLC自身带有可使用电源时，应核对提供电流与否满足应用规定，否则应设计外接供电电源。为防止外部高压电源因误操作而引入PLC，对输入和输出信号隔离是必要，有时也可采用简朴二极管或熔丝管隔离。
3.1.4存储器选取
由于计算机集成芯片技术发展，存储器价格已下降，因而，为保证应用项目正常投运，普通规定PLC存储器容量，按256个I/O点至少选8K存储器选取。需要复杂控制功能时，应选取容量更大，档次更高存储器。
3.1.5经济性考虑
选取PLC时，应考虑性能价格比。考虑经济性时，应同步考虑应用可扩展性、可操作性、投入产出比等因素，进行比较和兼顾，最后选出较满意产品。
输入输出点数对价格有直接影响。每增长一块输入输出卡件就需增长一定费用。当点数增长到某一数值后，相应存储器容量、机架、母板等也要相应增长，估因而，点数增长对CPU选用、存储器容量、控制功能范畴等选取均有影响，在算和选用时应充分考虑，使整个控制系统有较合理性能价格比。
机械手PLC选取及参数
综合上述原则机械手控制系统主机为西门子S7-200。
SIMATIC S7-200系列PLC是德国西门子（Siemens）公司生产具备很高性能价格比微型可编程控制器。西门子是世界上最大电气和电子公司之一。西门子中华人民共和国业务是其亚太地区业务重要支柱，活跃在中华人民共和国信息与通讯、自动化与控制、电力、交通、医疗、照明以及家用电器等各个行业中，其核心业务领域是基本设施建设和工业解决方案。 S7-200作为西门子SIMATIC PLC家族中最小成员，以其超小体积，灵活配备，强大内置功能，近年来始终广泛服务于国内各行各业。由于它具备构造小巧，运营速度快，价格低廉及多功能多用途等特点，因而在工业公司中得到了广泛应用。
S7-200丰富种类：
·CPU221：内置10个数字量I/O点，不可扩充；
·CPU222：内置14个数字量I/O点，可扩充到78路数字量I/O或10路模仿量I/O；
·CPU224：内置24个数字量I/O点，可扩充到168路数字量I/O或35路模仿量I/O；
·CPU226：内置40个数字量I/O点，可扩充到248路数字量I/O或35路模仿量I/O；
主机为S7-200中CPU226，由于她能扩展七个模块。模块1-模块4为EM232，它是模仿量输出模块，每个模块有两个输出通道。电源为220V交流电。
项目分析：

图1机械手

据图1分析，机械手初始位置停在原点，按下启动后按扭后，机械手将下降——加快工件——上升——右移——再下降——放松工件——在上升——左移八个动作，完毕一种工作周期。机械手下降、上升、右移、左移等动作转换，是由相应限位开关来控制，而加快、放松动作转换是有时间来控制。
为了保证安全，机械手右移到位后，必要在右工作台上无工件时才干下降，若上次搬到右工作台上工件尚未移走，机械手应自动暂停，等待。为此设立了一种光电开关，以检测“无工件”信号。
控制方面规定为了满足生产规定，机械手设立了手动工作方式和自动工作方式，而自动工作方式又分为单步、单周期和持续工作方式。
手动工作方式：运用按钮对机械手每一步动作进行控制。例如，按下“下降”按钮，机械手下降；按下“上升”按钮，机械手上升。手动操作可用于调节工作位置和紧急停车后机械手返回原点。
单步工作方式：从原点开始，按照自动工作循环步序，每按一次启动按钮，机械手完毕一步动作后自动停止。
单周期工作方式：按下启动按钮，机械手按工序自动自动完毕一种周期动作，返回原点后停止。
持续工作方式：按下按钮，机械手从原点，按步序自动重复持续工作，在持续工作方式下设立两种停车状态：
正常停车：在正常工作状态下停车。按下复位按钮，机械手在完毕最后一种周期工作后，返回原点自动停机。
紧急停车：在发生事故或紧急状态时停车。按下紧急停车按钮，机械手停止在当前状态。当故障排除后，需手动回到原点。
1．拟定输入/输出点数
1）输入信号
位置检测信号：下限、上限、右限、左限共4个行程开关，需要4个输入端子。
“无工件检测”信号：用光电开关作检测元件，需要1个端子。
“工作方式”选取开关：有手动、单步、单周期和持续4种工作方式，需要4个输如端子。
手动操作：需要有下降、上升、右移、左移、加快、放松6个按钮，也需要6个输入端子。
自动工作：尚需启动、正常停车、紧急停车3个按钮，也需要3个输入端子。以上共需要18个输入信号。
2）输出信号
PLC输出用于控制机械手下降、上升、右移、左移、加快、放松，共需要5个输出点。机械手从原点开始工作，需要一种原点批示灯，也需要1个输出点。因此，至少需要6个输出点。
输入和输出点分派表及原理接线图
名 称
代号
输入
名 称
代号
输入
名 称
代号
输出
启动
SB1
X0
夹紧
SB5
X10
电磁阀下降
YV1
Y0
下限行程
SQ1
X1
放松
SB6
X11
电磁阀夹紧
YV2
Y1
上限行程
SQ2
X2
单步上升
SB7
X12
电磁阀上升
YV3
Y2
右限行程
SQ3
X3
单步下降
SB8
X13
电磁阀右行
YV4
Y3
左限行程
SQ4
X4
单步左移
SB9
X14
电磁阀左行
YV5
Y4
急停
SB2
X5
单步右移
SB10
X15
原点批示
EL
Y5
手动操作
SB3
X6
回原点
SB11
X16

持续操作
SB4
X7
工件检测
SQ5
X17

正常停止
SB12
X8
单周期
SB12
X9

表1 机械手传送系统输入和输出点分派表
2．分派PLC输入/输出端子
PLC输入输出端子分派接线图，如图2所示

图2输入/输出分派接线图

图3操作盘示意图
机械手电气控制系统，除了有多工步特点之外，还规定有持续控制和手动控制等操作方式。工作方式选取可以很以便地在操作面板上表达出来。当旋钮打向回原点时，系统自动地回到左上角位置待命。当旋钮打向自动时，系统自动完毕各工步操作，且循环动作。当旋钮打向手动时，每一工步都要按下该工步按钮才干实现。
4、PLC程序设计
为了以便编程，可将手动和自动程序分别编出相对独立程序段，用跳转指令进行选取，控制系统程序构造框图，如图4所示。选取手动方式时，X3接同，跳过自动程序，执行手动程序；选取自动工作方式时，X3断开，执行自动程序。

图4 总程序构造框图

4.2自动控制程序
分析知，在“自动”工作方式下，本机械手运动是以开关量作为转移信号，按所设计工艺流程一步一步地进行工作，其控制过程为顺序循环控制。当机械手完毕一次物料吸放任务后返回原位为下一种任务做好准备

图5自动操作控制流程图
4.3手动控制程序框图

图6手动程序框图
5程序描述
5.1手动程序：手动操作不需要按工序顺序进行动作，因此可按普通继电器程序来设计。手动操作梯形图，如图7所示，手动按钮X20-X25分别控制下降、上升、右移、左移、加快和放松各个动作。为了保证系统安全与进行，
设立了某些必要连锁。其中在左、右移动电路中加入X11作上限连锁，这是由于机械手只有处在上限位置时，才容许左、右移动。

图7 手动程序

5.2自动程序
自动程序如图8所示。
1）持续及单周期操作。当机械手在原点时，程序处在初始状态S0，执行下降动作。当下降到下限位开关时，X10接通，又接通下一种状态S21，接着执行下一步动作。当执行完最后一步动作，即左移到原点遇到左限位开关时，X13接通，如果是单周期操作，则M0断开，回到初始状态，如果持续操作，则M0接通，状态转移至S20，又开始下一种周期循环。
在运营中，如按正常停车按钮，则X1接通，M0复位，机械手动作继续执行完一种周期后，回到初始状态。如按紧急停车按钮，则X2接通，状态S0~S33所有复位，机械手工作停止。重新启动时，先用手动来将机械手移回原点，才干再次进行自动操作。
2）单步操作。当自动操作程序采用步进指令设计时，单步操作程序用“禁止状态转移”标志器M8040来实现，如图8所示。该继电器线圈接通时，禁止步进状态转移，线圈断电时，容许状态转移。

图8自动程序

在单步操作方式下，运用启动按钮X0作为单步操作信号，X4接通。不按启动按钮时，X0断开，其常闭接点闭合，M8040接通，状态转移被禁止
当完毕一步动作后，按下启动按钮，X0接通，，其常闭接点将M8040断开，状态转移到下一步。

图9 用“禁止状态转移”设计单步操作梯形图
将如图9所示单步操作梯形图连接在如图8所示自动程序上端，就得到了涉及单步、单周期、持续操作在内整个自动操作梯形图。
至此，机械手控制程序分段设计完毕。依照图4所示总程序构造框图，将手动操作程序梯形图和自动程序梯形图嵌入，就得到整个程序梯形图。
六 组态示意图

图10原位状态

图11终点状态 （上行、下行灯绿色为有效）

图12 PLC与组态软件连接。
组态软件与PLC连接使用是设备目录下DDE，再从DDE中选PLC，PLC 为西门子系列中S7-200系列中PPI方式。
(4)运营程序

if (运营标志==1)
{
if (次数>=0&&次数<50)
{
下移信号=1;
机械手y=机械手y+2;
次数=次数+1;
}
if (次数>=50&&次数<70)
{
下移信号=0;
加快信号=1;
左爪=左爪+1/21*5;
右爪=右爪-1/21*5;
次数=次数+1;
}
if (次数>=70&&次数<120)
{
加快信号=0;
上移信号=1;
机械手y=机械手y-2;
工件y=工件y-2;
次数=次数+1;
}
if (次数>=120&&次数<220)
{
上移信号=0;
右移信号=1;
机械手x=机械手x+1;
工件x=工件x+1;
左爪=左爪+20/21;
右爪=右爪+20/21;
次数=次数+1;
}
if (次数>=220&&次数<270)
{
右移信号=0;
下移信号=1;
机械手y=机械手y+2;
工件y=工件y+2;
次数=次数+1;
}
if (次数>=270&&次数<290)

下移信号=0;
放松信号=1;
左爪=左爪-1/21*5;
右爪=右爪+1/21*5；
次数=次数+1;
}
if (次数>=290&&次数<340)
{
放松信号=0;
上移信号=1;
机械手y=机械手y-2;
次数=次数+1;
}
七、该执行机构解决核心性技术问题重要有：
1)阀门柔性开关　柔性开关重要是为了当阀关闭或全开时，保证阀门不卡死与损伤。执行机构内部微解决器依照测得变频器输出电压和电流，通过精准计算，得出其输出力矩。一旦输出力矩达到或不不大于设定力矩，自动减少速度，以避免阀门内部过度撞击，从而达到最优关闭，实现过力矩保护。
2)阀位极限位置判断　阀位极限位置是指全开和全关位置。在老式执行机构中，该位置检测是通过机械式限位开关获得。机械式限位开关精度低，在运营中易松动，可靠性差。在文中，电动执行机构极限位置通过检测位置信号增量获得。其原理是，解决器将本次检测位置信号与上次检测信号相比较，如果未发生变化或变化较小，即以为己达到极限位置，及时切断异步电机供电电源，保证阀门安全关闭或全开。省去了机械式限位开关，无需在调试时对其进行复杂调节。
3)准拟定位　老式电动执行机构在异步电机通电后会不久达到其额定动作速度，当接近停止位置时，电机断电后，由于机械惯性，其阀门不也许及时停下来，会浮现不同限度超程，这一超程普通采用控制电机反向转动来校正。机电一体化大流量电动执行机构依照当前位置与给定位置差值以及运营速度大小超前拟定减速点位置及减速段变化速率ki，使阀门在较低速度下实现精准微调和定位，从而将超程降到最低。
八、结束语
该执行机构集微机技术和执行器技术于一体，是一种新型终端控制单元，其电机是通过内部集成一体化变频器来控制，因而，同一台智能执行机构可以在一定范畴内具备不同运营速度和关断力矩。该智能执行机构采用了液晶显示技术，它运用内置液晶显示板，不但可以显示阀门开、关状态和正常运营时阀门开度，还可以通过菜单选取运营参数设定，当系统浮现故障时，能显示出故障信息。总之，该执行机构集测量、决断、执行3种功能于一体，顺应了电动执行机构发展趋势，它研制成功给电动执行机构研究开发提供了新思路。
