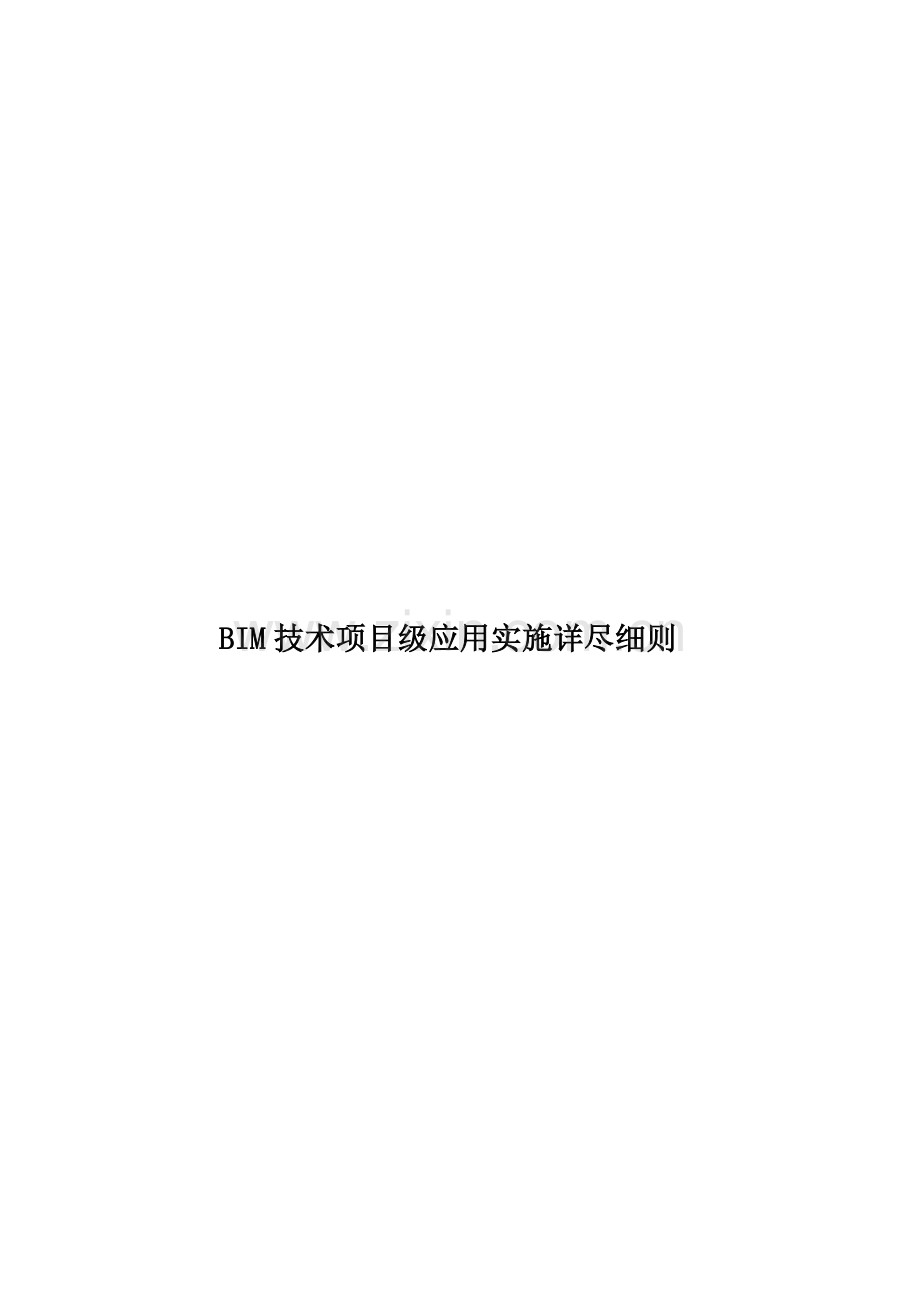

BIM技术项目级应用实施详尽细则.doc

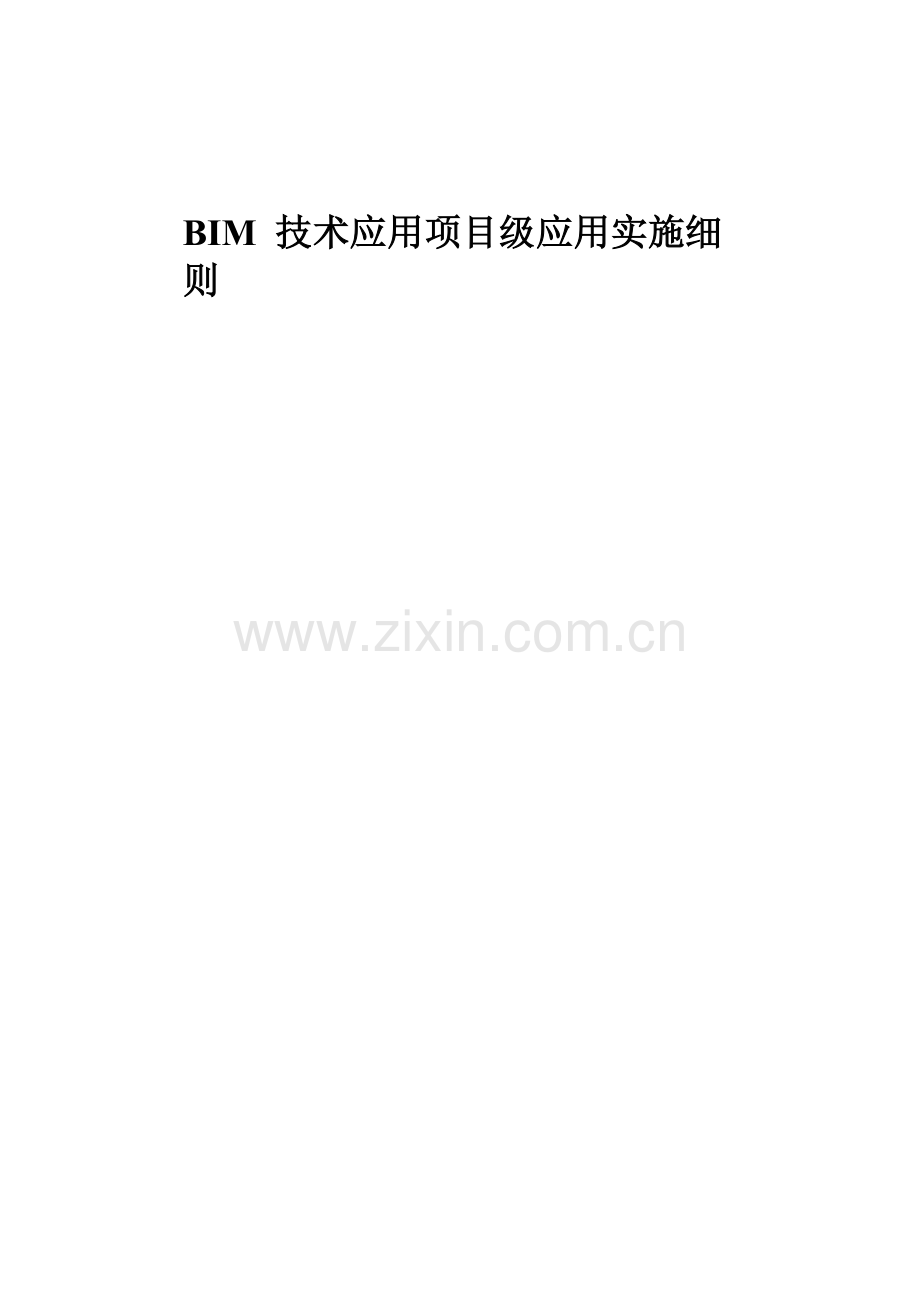

BIM技术项目级应用实施详尽细则BIM 技术应用项目级应用实施细则概述：BIM的全拼是BuildingInformationModeling，即:建筑信息模型。BIM是以三维数字技术为基础，集成了建筑工程项目各种相关信息的工程数据模型，BIM是对工程项目设施实体与功能特性的数字化表达。一个完善的信息模型，能够连接建筑项目生命期不同阶段的数据、过程和资源，是对工程对象的完整描述，可被建设项目各参与方普遍使用。BIM具有单一工程数据源，可解决分布式、异构工程数据之间的一致性和全局共享问题，支持建设项目生命期中动态的工程信息创建、管理和共享。建筑信息模型同时又是一种应用于设计、建造、管理的数字化方法，这种方法支持建筑工程的集成管理环境，可以使建筑工程在其整个进程中显著提高效率和大量减少风险。利用Revit或者其他软件工具，由专业团队准确、高效地搭建三维模型，使施工监理、建设单位在内的各参建方更加直观地理解设计意图，为错漏碰缺检查及设计优化、管线施工综合排布、四维施工模拟（可视化进度计划）和主材工程量统计等后续工作提供基础模型。目录1 制定目标2 组建团队3 准备阶段4 项目开始5 成果交付1 制定目标 项目分析首先对项目进行可行性分析，根据项目进展的实际情况确定项目级 BIM 实施目标。例如：根据 BIM 技术团队进入现场的时间来确定BIM 的实施目标。 确定用途根据实际项目的需求来完成 BIM 模型的搭建工作。 投标需要如果本项目如果是为了投标阶段应用，那么模型以快速搭建来进行三维展示与提升企业在投标过程中的竞争力，那么此阶段模型精度无要求，只要求快速搭建整体模型效果。如果本项目为企业重点工程，需要进行整个施工周期全过程的BIM 技术应用，那么此阶段为 BIM 全专业、全过程应用，此阶段最为复杂、时间周期最长。 平台选择确定了项目目标后，要确定使用哪种软件平台，保证项目实施过程中团队成员在一个平台工作，避免不必要的麻烦。 软件分析基本原则民用建筑可选择 Autodesk Revit、鲁班平台。钢结构项目可选择 Xsteel 平台工厂建筑和基础设施可选择 Bentley 平台。项目完全异形、预算比较充裕的可选择 Digital Project、CATIA 平台。单专业机电优化排布可选择广联达 magicad 平台其他类：Navisworks （碰撞检查）、solibri（消防疏散模拟）、3Dsmax（动画）、lumion（漫游）等。2 组建团队 人员配置项目级 BIM 团队要求驻场完成相关工作内容，人数满足要求即可。建议配置：BIM 项目经理 1 人BIM 土建工程师 1-2 人（根据项目大小而定，5W 平米以下 1 人，5W 平米以上 2 人）。BIM 机电工程师 2-3 人（满足施工时间为准，完成工作时间比实际工程进度提前一个月为准）。BIM 预算人员 1 人（可兼职）动画、后期 1 人（可由专业人员兼职完成）。 硬件配置推荐配置CPU：i7 处理器；（例如 Intel Core i7-4790K 处理器）主板：与 CPU 相匹配的主板即可；（例如华硕 Z97）内存：8G32G；显卡：推荐使用 N 卡，显存 2G4G；硬盘：推荐 3TB 大小；固态硬盘：推荐 256G 大小；显示器：大小可调整，推荐使用双屏幕；散热器：风冷、水冷均可；电源：使用匹配电源，推荐使用 520W 电源。 岗位职责与任职要求 BIM 项目经理：岗位职责 ：（1）参与 BIM 项目决策，制定 BIM 工作计划；（2）建立并管理项目 BIM 团队，确定各角色人员职责与权限，并定期进行考核、评价和奖惩；（3）确定项目中的各类 BIM 标准及规范，如大项目切分原则、构件使用规范、建模原则、专业间协同工作模式等；（4）负责对 BIM 工作进度的管理与监控；（5）组织、协调人员进行各专业 BIM 模型的搭建、分析、二维出图等工作；（6）负责各专业的综合协调工作（阶段性管线综合控制、专业协调等）（7）负责 BIM 交付成果的质量管理，包括阶段性检查及交付检查等，组织解决存在的问题；（8）负责对外数据接收或交付，配合业主及其他相关合作方检验，并完成数据和文件的接收或交付。任职要求：具备土建、机电、等相关专业知识，具有丰富的建筑行业实际项目的施工与管理经验、独立管理大型 BIM 建筑工程项目的经验，熟悉 BIM 建模及专业软件；具有良好的组织能力及沟通能力。 BIM 工程师岗位职责：负责创建 BIM 模型、基于 BIM 模型创建二维图纸、添加指定的BIM 信息。配合项目施工的实际需求。负责 BIM 可持续工作（BIM 技术交底、虚拟漫游、专项施工方案、4D 虚拟施工建造、工程量统计、配合现场材料采购等）。任职要求：具备相关专业知识，具有一定 BIM 应用实践经验，能熟练掌握项目 BIM 软件的使用。 BIM 预算人员岗位职责：根据实际施工进度从 BIM 模型中提取、整理、汇总相关工程量信息，在模型中加入工程量清单综合单价信息。对现场实际发生成本进行把控、分析。根据施工进度计划配合 4D 施工模拟提供项目近期或者定期的资金使用计划。任职要求：具备相关专业知识，具有一定 BIM 应用实践经验，能熟练掌握项目 BIM 软件的使用。3 准备阶段 确定工作流程 制定工作计划 一般原则：一般项目可根据实际施工进度进行模型搭建，满足比实际进度提 前一个月完成的要求，提前安排各分部分项施工方案、材料准备、资金使用计划等工作；特殊原则： 如项目由于工期、质量、等其他因素要求在施工前完成所有专业模型搭建并达到指导实际施工的要求，可根据项目实际情况增加 BIM工程师人数，制定详细的 BIM 模型搭建进度计划，确保在实际施工开始前完成相关工作。或由公司级 BIM 技术中心协调其他项目 BIM 技术团队对本项目进行合作模型搭建，由本项目 BIM 项目经理统一安排工作界面划分、工作配合等相关工作。 项目样板每个项目开始前都要由 BIM 项目经理制定本项目的专业项目样板，所有专业 BIM 工程师在统一的项目样板下进行工作，确保所有构件信息统一，方便后期使用。 项目样板建立（1）项目文档命名规则（以 revit 平台为例）专业 A 划分：L-场地土建-TJ设备-MEP幕墙-MQ室内装修-SNZX专业 B 划分：L-场地建筑-A结构-S给排水-PL暖通-Me电气-EL幕墙-MQ室内装修-SNZX样例 ：“1F1-TJ-中心文件”表示“项目编号为 ，子项编号为北光厂改造项目的简称，楼号为 F1，其他表示为一层，专业为土建专业，类型为中心文件。（2）构件命名规则目的：便于统一管理、避免大量重复内容、方便查找调用、便于出图时表达统一。细则：墙体：（以 revit 平台为例）格式：-样例 “F1-外墙-混凝土-300-C25”代表使用于一层建筑外表面的 300mm 厚混凝土墙体，混凝土标号为 C25（如果以一层为一个中心文件进行划分，第一项可免去。）楼板：（以 revit 平台为例）格式：-样例 “F1-混凝土-150-C25”代表使用于一层的楼板为 150mm 厚混凝土构件，混凝土标号为 C25（如果以一层为一个中心文件进行划 分，第一项可免去。）门族：（以 revit 平台为例）格式： 样例：“M0921”代表 900mm 宽 2100mm 高的普通门“FM1521 甲”代表 1500mm 宽 2100mm 高的甲级防火门注：M木门LM铝合金门MLC门联窗FM防火门FJL防火卷帘门JLM卷帘门留洞：（以 revit 平台为例）格式 ：风洞（矩形）：FD电洞（矩形）：DD风洞（圆形）：FD样例: “DD0203”代表 200mm 宽 300mm 高的电洞“FD100”代表直径为 1000mm 的风洞（因设备留洞按照底高度的不同，其编号也不同，视情况可在编号后加“-n”的后缀,意思为安装高度）管道：（以 revit 平台为例）格式：-样例：“F1-自喷-内外热镀锌钢管-150-卡箍”代表使用于一层的自喷管道为内外热镀锌钢管，管径 DN150，卡箍连接方式。（如果以 一层为一个中心文件进行划分，第一项可免去。）注：其他类型在这里不再做具体划分。（3） 视图命名规则 说明：此名称为项目浏览器中的视图名称，而非图纸中显示的。视图标题视图命名：（以 revit 平台为例）格式： （可选）-（可选）样例：“F1-协调平面”代表一层建筑专业与结构专业所有构件都能够可视化的平面显示模式。“F1-建筑平面”代表一层建筑专业所有构件都能够可视化的平面显示模式。“F1-结构平面”代表一层结构专业所有构件都能够可视化的平面显示模式。注：其他类型这里不再做具体划分。4 项目开始 总则：本节为 BIM 技术项目级应用统一标准重点章节，本节中将详细描述 BIM 技术在工程建设过程中的应用点以及应用方法。 模型深度标准建立说明：不同的项目目标对模型深度有着不同的要求，在这里针对三种情况进行区分。投标应用、翻模应用、深化指导施工应用。建筑专业模型深度：编子项深化指导施工应投标应用翻模应用模型统计/校核建模号用深度要求深度要求深度要求依据A1墙墙的形状、尺寸墙的形状墙的形状、尺寸墙的体积，面图纸及说明和位置，墙的材和位置，积、砌体数量等料、面层、热工信息参数等A2门门 (包括卷帘)的门 (包括卷门 (包括卷帘)各类门的数量图纸及门窗表形状、尺寸和位帘)的形状的形状、尺寸和和位置说明置，包含材质信位置息A3窗窗的形状、尺寸窗的形状窗的形状、尺寸各类窗的数量图纸及门窗表和位置、包含材和位置和位置说明质信息A4楼板楼板的形状、尺楼板的形状楼板的形状、尺可统计各类楼建筑、结构图纸寸和位置，面层寸和位置板的数量和位及材料做法表、信息等置设计说明A5电梯电梯(包含电梯基不表示不表示配合电梯施工图纸及电梯资坑、井道和电梯协调电梯与其料（自动扶梯由机房)的形式、尺它构件的冲突；中标厂家提供）寸和位置，含自动扶梯A6楼梯楼梯(包括踏步踏楼梯的形式楼梯(包括踏步统计各类楼梯图纸及说明板及扶手栏杆)的踏板及扶手栏数量，检查楼梯形式、尺寸和位杆)的形式、尺疏散设置置寸和位置A7家具家具的形式、大不表示不表示统计各类建筑室内精装修设及配小、位置。功能空间内部计图纸及家具饰家具的使用数样本、模型量及价格。A8车库包含停车位，汽不表示不表示统计车位数、装图纸及说明车坡道和行车道修面积，校核车路转弯半径等信位布置，转弯半息径等A9屋顶包含屋面排水坡屋顶形式及屋顶形式及外统计屋顶材料图纸及说明度、落水口、排外部尺寸部尺寸用量等，校核屋水沟、屋顶设备顶布置及设备基础等，屋顶热的排布。工参数、做法等，幕墙部分仅表达分格形式及外部尺寸。A10吊顶安装精装图纸要吊顶高度控吊顶高度控制，统计吊顶面积图纸及说明求建立详细的精制，不做划分不做划分工作量，并将机装模型，各中构电部分作为室件的位置，材料，内设计依据，可形状。包括细部进行净空高度龙骨规格等信分析，吊顶检修息。口布置等结构专业 BIM 模型深度：编子项深化指导施工应投标应用翻模应用模型统计/校核建模依据号用深度要求深度要求深度要求S1板楼板的形状、尺楼板的形状楼板的形状、尺统计混凝土板结构施工图寸和位置，楼板寸和位置混凝土用量及厚度钢板钢材用量S2梁梁的形状、尺寸梁的形状（可梁的形状、尺寸统计梁的截面，结构施工图和位置；表达混不表示）和位置数量；统计钢材凝土梁的混凝土及混凝土用量强度等级，保护层厚度，抗震等级；表达钢梁的钢材型号S3柱柱的形状、尺寸柱的形状柱的形状、尺寸统计柱的截面，结构施工图和位置；表达混和位置数量；统计钢材凝土柱的混凝土及混凝土用量强度等级，保护层厚度，抗震等级；表达钢柱的钢材型号S4梁柱精确表达钢结构不表示不表示统计螺栓用量，结构施工图节点节点中翼缘，腹各节点中钢材板，衬垫板，位用量由钢结构置，尺寸，钢材深化单位提供型号；螺栓型号，详细用量，总体布置；焊缝尺寸，设计仅提供初类型，角度总体步设计用钢量设计按出图深度建模，满足建筑、结构及机电专业间碰撞需要，详细节点和截面深化由钢结构深化单位深化设计并提供 BIM 模型S5墙墙的形状、尺寸、墙的形状墙的形状、尺统计混凝土用结构施工图位置，混凝土强寸、位置量度等级及保护层厚度S6预埋表达预埋件及吊不表示不表示统计预埋件及结构施工图及吊环的布置，尺寸，吊环钢材用量环钢材型号S7基础表达基础布置，不表示不表示统计基础混凝结构施工图标高，混凝土强土用量度等级S8桁架精确表达桁架各不表示不表示统计各桁架钢结构施工图杆件布置，钢材材用量，截面杆型号，以及各节件数量由钢结点中的节点板布构深化单位提置；表达焊缝尺供详细用量，总寸，及角度总体体设计仅提供设计按出图深度初步设计用钢建模，满足建筑、量结构及机电专业间碰撞需要。详细节点和截面深化由钢结构深化单位深化设计并提供 BIM 模型S9柱脚精确表达柱脚中不表示不表示统计柱脚中钢结构施工图螺栓，预埋板的材用量，及螺栓尺寸，钢材型号数量由钢结构总体设计按出图深化单位提供深度建模，满足详细用量，总体建筑、结构及机设计仅提供初电专业间碰撞需步设计用钢量要，详细节点和截面深化由钢结构深化单位深化设计并提供 BIM模型给排水专业 BIM 模型深度：编号/项目子项深化指导施工投标应用翻模应用模型统计/校核建模依据应用深度要求深度要求深度要求管道有压管道的公称直管道的公称管道的公称管长、管径、材给排水消防平1系统管道径、管材、平面直径直径质面图、设计及施设备定位、安装高度工说明、中标产品样本重力管道的公称直管道的公称管道的公称管长、管径、材给排水消防平管道径、管材、平面直径直径质面图、设计及施定位、安装高工说明、中标产度、坡度品样本管道附管道附件及阀不表示示意管道附件及阀给排水消防平
