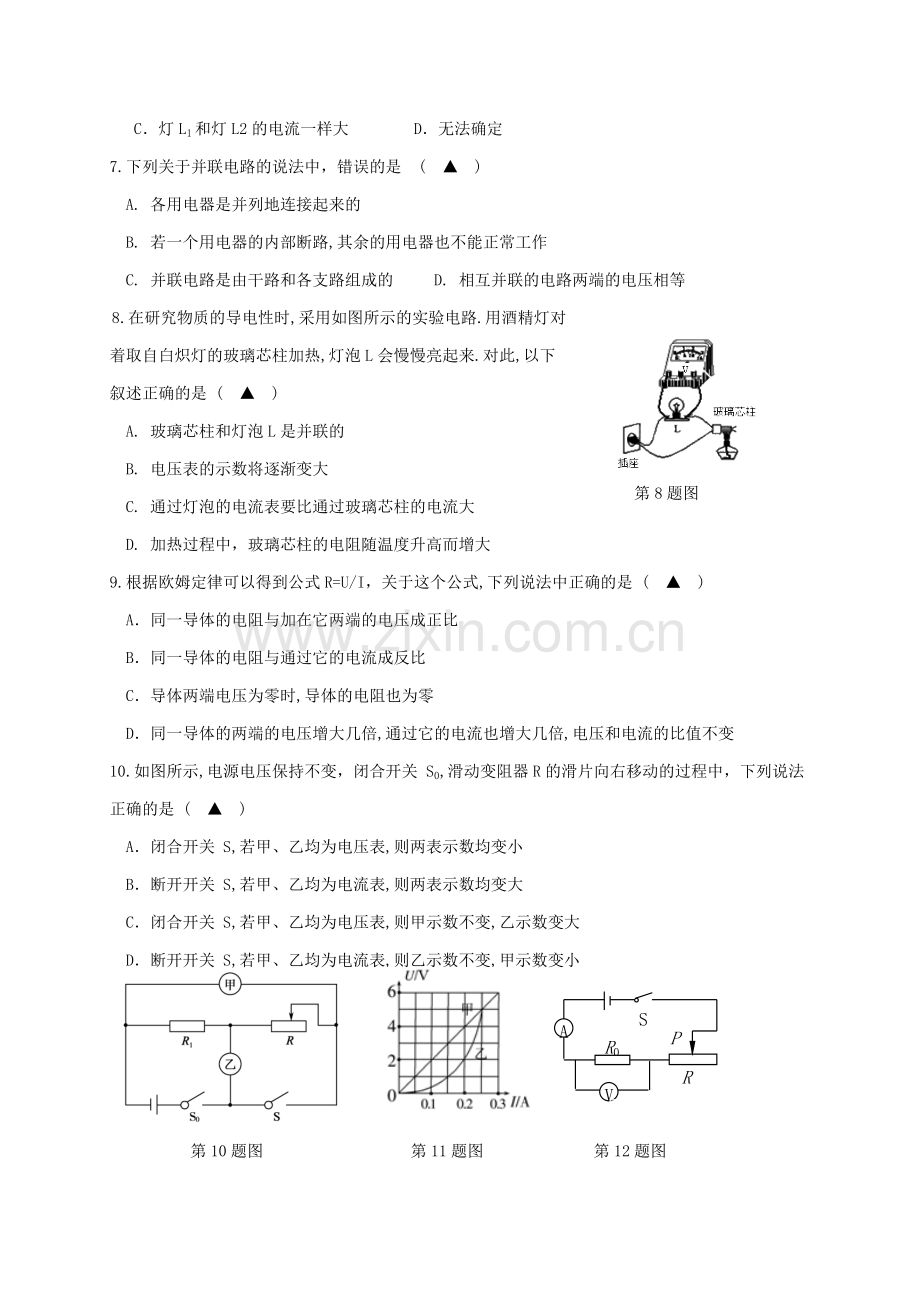

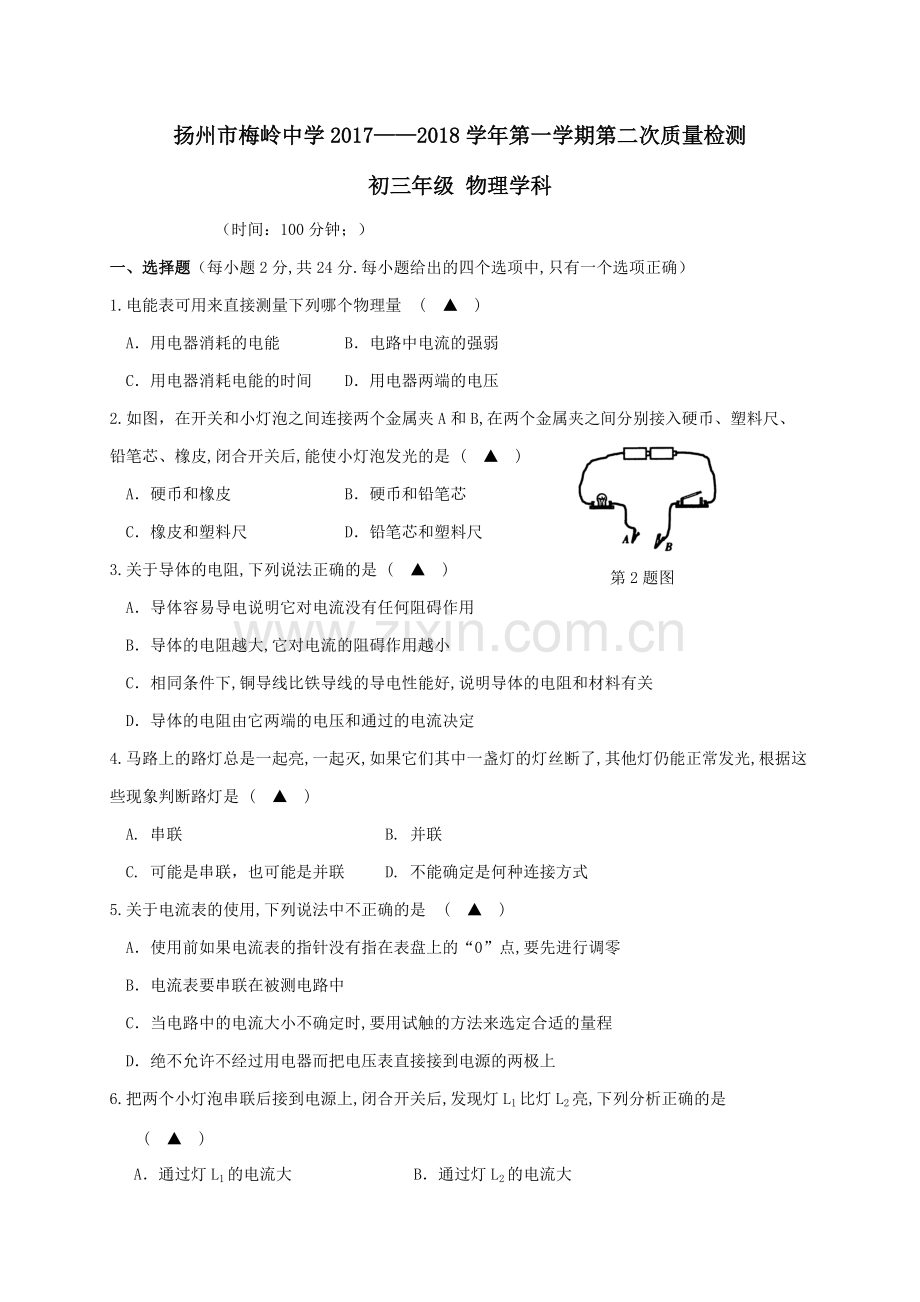

第 2 题图扬州市梅岭中学扬州市梅岭中学 2017201720182018 学年第一学期第二次质量检测学年第一学期第二次质量检测初三年级初三年级 物理学科物理学科 （时间：100 分钟；）一、选择题一、选择题（每小题 2 分,共 24 分.每小题给出的四个选项中,只有一个选项正确）1.电能表可用来直接测量下列哪个物理量 ()A用电器消耗的电能 B电路中电流的强弱C用电器消耗电能的时间 D用电器两端的电压2.如图，在开关和小灯泡之间连接两个金属夹 A 和 B,在两个金属夹之间分别接入硬币、塑料尺、铅笔芯、橡皮,闭合开关后,能使小灯泡发光的是()A硬币和橡皮 B硬币和铅笔芯 C橡皮和塑料尺 D铅笔芯和塑料尺3.关于导体的电阻,下列说法正确的是()A导体容易导电说明它对电流没有任何阻碍作用B导体的电阻越大,它对电流的阻碍作用越小C相同条件下,铜导线比铁导线的导电性能好,说明导体的电阻和材料有关D导体的电阻由它两端的电压和通过的电流决定4.马路上的路灯总是一起亮,一起灭,如果它们其中一盏灯的灯丝断了,其他灯仍能正常发光,根据这些现象判断路灯是()A.串联 B.并联C.可能是串联，也可能是并联 D.不能确定是何种连接方式5.关于电流表的使用,下列说法中不正确的是 ()A使用前如果电流表的指针没有指在表盘上的“0”点,要先进行调零B电流表要串联在被测电路中C当电路中的电流大小不确定时,要用试触的方法来选定合适的量程D绝不允许不经过用电器而把电压表直接接到电源的两极上来源:学科网6.把两个小灯泡串联后接到电源上,闭合开关后,发现灯 L1比灯 L2亮,下列分析正确的是 ()A通过灯 L1的电流大 B通过灯 L2的电流大 C灯 L1和灯 L2 的电流一样大 D无法确定7.下列关于并联电路的说法中，错误的是 ()A.各用电器是并列地连接起来的B.若一个用电器的内部断路,其余的用电器也不能正常工作C.并联电路是由干路和各支路组成的 D.相互并联的电路两端的电压相等8.在研究物质的导电性时,采用如图所示的实验电路.用酒精灯对着取自白炽灯的玻璃芯柱加热,灯泡 L 会慢慢亮起来.对此,以下叙述正确的是()A.玻璃芯柱和灯泡 L 是并联的B.电压表的示数将逐渐变大C.通过灯泡的电流表要比通过玻璃芯柱的电流大D.加热过程中，玻璃芯柱的电阻随温度升高而增大9.根据欧姆定律可以得到公式 R=U/I，关于这个公式,下列说法中正确的是()A同一导体的电阻与加在它两端的电压成正比B同一导体的电阻与通过它的电流成反比C导体两端电压为零时,导体的电阻也为零D同一导体的两端的电压增大几倍,通过它的电流也增大几倍,电压和电流的比值不变10.如图所示,电源电压保持不变，闭合开关 S0,滑动变阻器 R 的滑片向右移动的过程中，下列说法正确的是()A闭合开关 S,若甲、乙均为电压表,则两表示数均变小B断开开关 S,若甲、乙均为电流表,则两表示数均变大C闭合开关 S,若甲、乙均为电压表,则甲示数不变,乙示数变大D断开开关 S,若甲、乙均为电流表,则乙示数不变,甲示数变小第 8 题图R0AVRPS第 10 题图第 11 题图第 12 题图11.如图所示是电阻甲和乙的 U-I 图像,下列说法中正确的是()A电阻甲和乙都是阻值不变的电阻B当乙两端电压为 2V 时,R乙=5C甲、乙串联在电路中,当电路电流为 0.2A 时,电源电压为 4VD甲、乙并联在电路中,当电源电压为 2V 时,电路总电流为 0.3A12.某同学做电学实验时,电路如图所示.已知他所用电流表的量程为 00.6A,电压表的量程为03V,电源电压为 6V（保持不变）,滑动变阻器的最大阻值为 50,定值电阻 R0为10.开关 S 闭合后,在移动滑动变阻器的过程中,为保证电路安全,下列说法错误的是()A电流表的最大示数为 0.6A B电压表的最小示数为 1VC滑动变阻器的最小阻值 10 D滑动变阻器的最大阻值 50二、填空题二、填空题（每空 1 分，共 29 分）13.某路口安装了一种“按钮式红绿灯”,当路上车辆不多时,行人通过触摸按钮,使正对车辆的红灯亮起,行人安全通过.按钮相当于电路中的 ,红灯和绿灯是 联的.14.图甲的电路中，电源电压恒为 12V,滑动变阻器的铭牌上标有“100 0.5A“字样.图乙为 R1的 I-U 图像,则 R1的阻值为 .当电路中电流为 0.2A 时,滑动变阻器 R2接入电路的阻值为 .为了不损坏滑动变阻器,R2接入电路的阻值应不小于 .15.某物理科技小组设计了汽车有害尾气排放检测电路,如图甲所示,R 为气敏电阻,其阻值随有害尾气浓度 变化的曲线如图乙所示.R0为定值电阻,电源电压恒定不变.当有害尾气浓度 增大时,气敏电阻 R 的阻值将 (增大/减小/不变),电压表的示数将 (增大/减小/不变).电路中定值电阻 R0的作用是 .第第 1717 题题图图第 14 题图第 15 题图16.一只小灯泡的额定电压为 8V，正常发光时通过它的电流为 0.4A，现将该小灯泡接在 12V 的电源上，为使其正常发光，可 (串/并)联一个 的电阻。17.如图甲电路,当开关 s 闭合后,电流表的指针偏转如乙图 所示,其中 a 电流表测量的是通过 （干路/L1/L2）的电流,b 电流表的读数为 A.18.电阻 R1=6,R2=10.若将它们串联后接到某电源上,则通过 R1与 R2的电流之比为 ，R1与 R2两端的电压之比为 ;若将它们并联后接到某电源上,则通过 R1与 R2的电流之比为 ,R1与 R2两端的电压之比为 .来源:学.科.网 Z.X.X.K19.一位同学设计了一个风力测定仪,如图所示,O 是转动轴,OC 是金属杆,下面连接着一块受风板,无风时 OC 是竖直的,风越强,OC 杆偏转的角度越大.AB 是一段圆弧形电阻,P 点是金属杆与弧形电阻相接触的点,电路中接有一个灯泡,测风力时,闭合开关 S,通过分析可知:金属杆 OC 与弧形电阻 AB 组合在一起相当于一个变阻器,观察灯泡 L 的亮度可以粗略地反映风力的大小.若风力增大,则电路中的电阻 （增大/减小/不变）,小灯泡的亮度 （变亮/变暗/不变）.若要提高装置反映风力大小的性能,可在电路中串联一个 （电流表/电压表）.20.在如图电路中,当变阻器的滑片 P 向 b 端滑动时,电压表 V1的示数 ;电压表 V2的示数 ;电流表 A 的示数 （以上均选填“增大”、“减小”或“不变”）.21.如图所示,A、B、C、D 是滑动变阻器的四个接线柱.若将 A、C 分别与图中电路的导线头 M、N 相连接,闭合开关后,当滑动片 P 向右移动时,电流表的示数将 （增大/减小/不变）;若将 D与 N 相连接.接线柱 与 M 相连接,则闭合开关后,滑片 P 向左移动时,电压表的示数增大.第 17 题图第 20 题图第 19 题图第 21 题图22.如图所示的电路中,R1:R2=1:2,闭合开关 S 后,电流表 A1 与 A2 的示数之比为 ，R1和R2两端的电压之比为 23.如图 a 所示的电路,电源电压保持不变.闭合开关 S,调节滑动变阻器,两电压表的示数随电路中电流变化的图像如图 b 所示.根据图像的信息可知:（选填“甲”或“乙”）是电压表 V2示数变化的图像,电源电压为 V,电阻 R1 的阻值为 .三、解答题三、解答题（共 47 分）24.(3 分)如图，L 是小灯泡,请在“”内填入电流表符号“A”或电压表符号“V”来测量电路中的电流、电压,且使两灯均能正常发光.25.(2 分)如图是某手电筒的剖面图.请按照实物图,在虚线框中画出这种手电筒的电路图.26.(6 分)如图所示,R1=10,闭合开关 S 后,电压表 V2的示数 U2=2 V,电流表 A 的示数 I=0.4A.求:(1)电压表 V1的示数 U1(2)电阻 R2的阻值(3)电源电压 U第 23 题图第 22 题图27.(4 分)一电能表表盘上标有“6400r/(kWh)”字样,将某用电器单独接在电路中工作 10 分钟后,电能表转盘转过 704 圈,若用电器两端电压是 220V,求:(1)该用电器消耗的电能为多少焦耳?(2)通过该用电器的电流为多少安培?28.（6 分）小明、小红和小亮在做“探究影响导体电阻大小的因素”实验时,做了如下猜想:猜想一:导体的电阻可能与导体的长度有关;猜想二:导体的电阻可能与导体的横截面积有关;猜想三:导体的电阻可能与导体的材料有关.实验室提供了 4 根电阻丝,其规格、材料如下表所示 (1)如图所示电路,闭合开关后,在 M、N 之间分别接上不同导体,通过观察相关现象来比较导体电阻大小,小明、小红和小亮对图中的电路设计提出了自己的观点:小明认为:电流表是多余的,观察灯泡的亮度就可以判断导体电阻的大小;小红认为:灯泡是多余的,根据电流表示数的变化就可以判断导体电阻的大小,且更准确;小亮认为:灯泡和电流表同时使用更好.你赞同 (选填“小明”、“小红”或“小亮”)的观点.(2)为了验证猜想二,可依次把 M、N 跟 （选填“A、B、C、D”）的两端相连,进行实验.编号材料长度（m）横截面积（mm2）A镍铬合金0.251.0B镍铬合金来源:学_科_网0.501.0C镍铬合金0.252.0D锰铜合金0.251.0(3)依次把 M、N 跟电阻丝 A、B 的两端连接,闭合开关,电流表的示数不同,分析比较 A、B 两根电阻丝电阻的大小,可探究电阻跟导体 的关系.(4)小丽在探究同样的课题时,手边只有一根电阻丝,那么,她利用这根电阻丝和上述电路,不能够完成猜想 （选填“一”、“二”或“三”）的实验验证.(5)以上方法在研究物理问题时经常用到,被称为控制变量法.下列 4 个实验中没有用到此方法的是 （2 分）A.探究电流与电压、电阻的关系实验 B.探究影响压力作用效果的因素实验C.探究平面镜成像的特点实验 D.探究影响摩擦力大小的因素实验29.(5 分)如图甲所示是伏安法测量定值电阻 RX阻值的实验电路,器材可以满足实验要求.(1)同学们按照电路图正确连接电路后,闭合开关,改变电阻 RX两端的电压进行了三次测量,其中第二次实验中电流表的示数如图乙所示,请将表格中的实验数据补充完整.(2)同学们又设计了两种测量方案如图,方案中定值电阻的阻值为 R0已知.方案一:闭合开关 S,如果电压表 V1和 V2的读数分别为 U1和 U2,则电阻 RX的阻值表达式为 RX=.方案二:电路中 RXR0，将 S 接到 a，读出电流表的示数 I1;再将 S 接到 b,读出电流表的示数 I2;由 I1R0=I2RX可得 ,请判断结果是否正确:(正确/错误).来源:Zxxk.Com实验次数123电压 U/V1.01.61.8电流 I/A0.32 0.56电阻 RX/3.13 3.21电阻的平均值 RX/102xI RRI30.（8 分）在探究“电流与电压关系”的实验中,所用器材有:电压恒为 4.5V 的电源,阻值为5、10、20 的定值电阻各一只,“25lA”的滑动变阻器一只,学生用电流表、电压表各一只,开关和导线若干.(1)请你在实物图中用笔画线代替导线完成实验电路的连接(要求滑片在最大阻值位置).（2 分）(2)调节滑动变阻器,测出通过电阻 R 的电流和对应的电压值如表中所示,试分析:实验时所选用电阻R 的阻值为 ,表格中所缺的数据应为 A,实验得出的结论是:.(3)小明在连接好电路闭合开关后,却发现电压表的指针偏转到了表盘零刻度线左侧没有刻度的地方,试帮他分析出现该异常的原因：.(4)许多实验需测量多组数据,便于从中“找出普遍规律”或者“求平均值以减小误差”.下列实验中,多次测量的主要目的与本次实验相同的是 （填字母）（2 分）A测量物体的长度 B探究杠杆的平衡条件 C用伏安法测量定值电阻的阻值31.（7 分）小明同学想探究“电流跟电阻的关系”,于是他找来了一些器材,开始了科学探究.已知电源电压为 6V 且保持不变,实验用到的电阻阻值分别为 5、10、15、20、25(1)他首先连接了如图（甲）所示的电路图.为保证电路安全,连接电路时,开关应 ,闭合开关前应将滑动变阻器的滑片置于最 端（选填“左”或“右”）.U(V)0.51.01.52.02.53.0I(A)0.10.20.40.50.6(2)他的实验步骤为:先让 5 的电阻接入电路,闭合开关,调节滑动变阻器,使电压表的示数为 1.5V,记录电流表示数;将 5 的电阻换成 10 的电阻,闭合开关后发现电压表示数大于 1.5V,应将滑动变阻器的滑片向 （填“左”或“右”）移动,当观察到电压表示数为 V 时,记录电流表示数;将 10 的电阻换成 15 的电阻,闭合开关后发现:当滑动变阻器的滑片移动到最右端时,电流表和电压表的示数如图（乙）所示.出现上述情况的原因可能是 .A滑动变阻器最大阻值太大 B滑动变阻器最大阻值太小C滑动变阻器断路 D定阻电阻短路(3)更换部分实验器材,继续完成整个探究实验后,用测得的数据绘制了如图丙的图象,根据该图象可以得出的结论是:(4)为完成整个实验,应该选取最大阻值不小于 的滑动变阻器32.（6 分）瑞瑞同学在探究串联电路电压的规律时连接了如图所示的电路，（1）瑞瑞同学正确连接电路后,闭合开关测出了 L1两端的电压.在测量 L2两端电压时,为节省时间,他采用以下方法:电压表所接的 b 点不动,只断开 a 接点,并改接到 c 接点上.则他 （能不能）测出 L2两端的电压,原因是 .（2）方法改进后,所测 ab、bc、ac 间的电压记录在表格中.分析瑞瑞同学的实验数据可以得出的结论是:串联电路两端的总电压 （等于/不等于）各用电器两端电压之和.（3）这个实验在设计方案上存在的不足之处是 .（4）瑞瑞同学在实验时还发现闭合开关后灯 L2较亮,灯 L1较暗,他认为是“电流从电源的正极出发,依次经过 L2、L1,电流逐渐变小,所以 L2较亮”.同组的昊昊同学，未添加其它任何器材，仅将 （填具体操作）,发现依然是灯 L2较亮,灯 L1较暗，以此证明了瑞瑞同学的说法是 (正确/错误)的.Uab/VUbc/VUac/V1.42.43.8扬州市梅岭中学扬州市梅岭中学 2017-20182017-2018 学年第一学期第二次质量检测学年第一学期第二次质量检测初三物理答题纸初三物理答题纸一、选择题一、选择题（每小题 2 分,共 24 分.每小题给出的四个选项中,只有一个选项正确）二、填空二、填空题题（每空1 分，共29 分）13.开关 并 14.20 40 4 15.减小 减小 保护电路 16.串 10 17.L1 1.2 18.1:1 3:5 5:3 1:1 19.减小 变亮 电流表 20.减小 增大 减小 21.减小 B 22.1:3 1:1 23.乙 6 20 三、解答题三、解答题（共 47 分）24.(3 分)25.(2 分)题号123456答案ABCBDC题号789101112答案BBDCDA26.（6 分）4V、5、6V27.（4 分）3.96105J、3A 28.(1)小亮 (2)AC (3)长度 (4)三 (5)C (2 分)29.(1)0.5 3.2 3.18 (2)U2R0/U1 错误 30.(1)(2 分)(2)5 0.3 电阻一定时，电流与电压成正比 (3)电压表正负接线柱接反了 (4)B (2 分)31.(1)断开 右 (2)右 1.5 B (3)电压一定时，电流与电阻成反比 (4)75 32.(1)不能 电压表正负接线柱会接反 (2)等于 (3)没有更换不同规格的灯泡多次实验 (4)L1和 L2位置对换 错误
