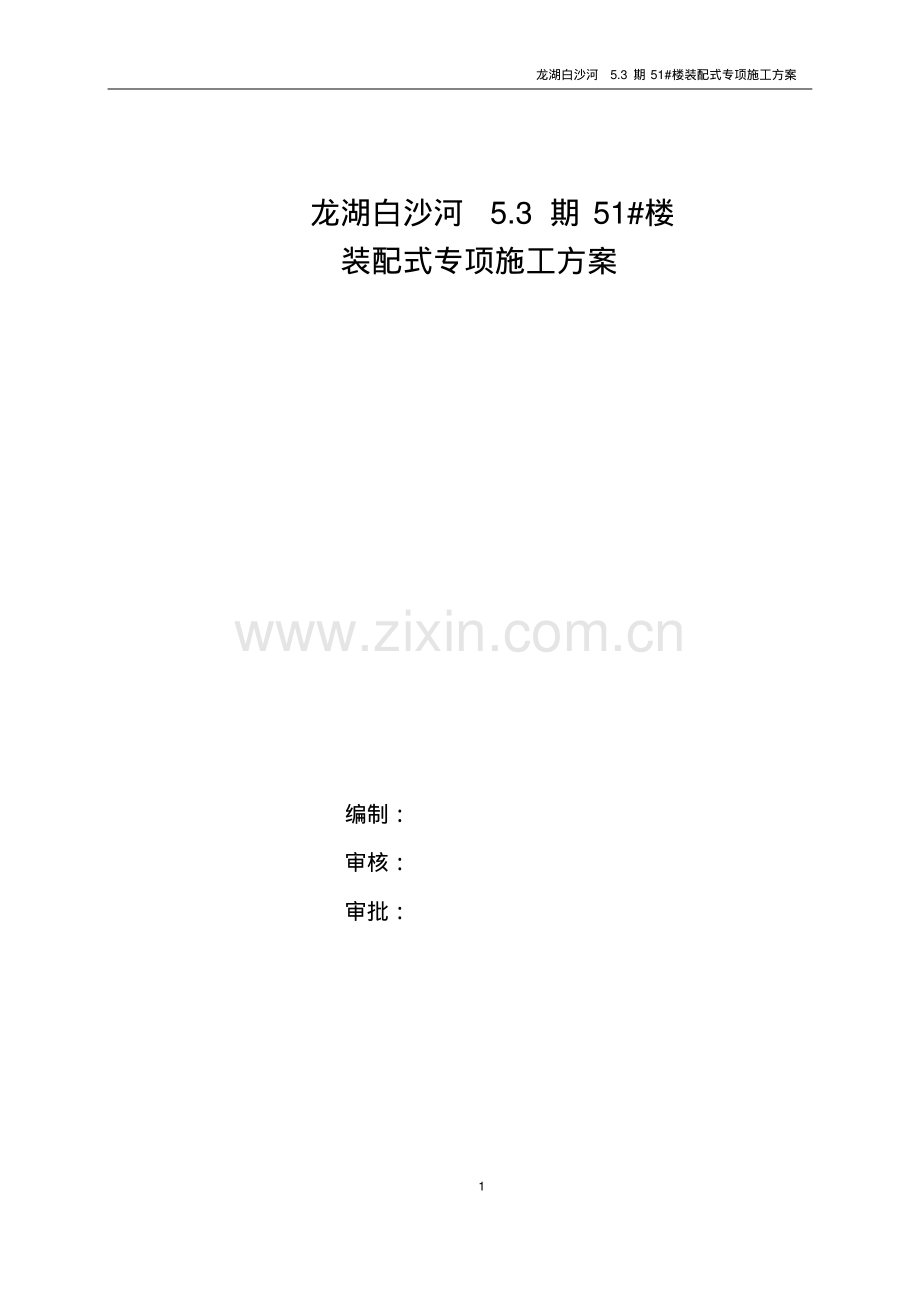

龙湖白沙河5.3 期 51#楼装配式专项施工方案1 龙湖白沙河5.3 期 51#楼装配式专项施工方案编制：审核：审批：龙湖白沙河5.3 期 51#楼装配式专项施工方案2 目录第一章工程概况及编制依据.1 第一节工程概况 .1第二节编制依据 .1第二章预制构件吊装概述.1 第一节基本概述 .1第二节标准层预制构件明细表.11.预制外墙版.12.PCF板.33.叠合梁.34.叠合板.35.预制阳台板.46.预制空调板.47.预制楼梯.5第三节PC构件吊装的重难点分析.5第三章施工准备.6 第一节技术准备 .6第二节吊装流程 .6第三节预制构件的进场.81.预制构件的运输.82.预制构件的进场.83.预制构件的进场验收.9第四章吊装顺序.9 第一节总体施工顺序.9第二节预制墙体吊装施工顺序.9第三节叠合梁吊装施工顺序.9龙湖白沙河5.3 期 51#楼装配式专项施工方案3 第四节叠合板吊装施工顺序.9第五章预制构件的吊装方案.10 第一节吊装需准备的材料.10 第二节吊装施工工艺.11 1.预制墙体的吊装工艺.11 2.注浆工程.16 3.叠合板、叠合梁的吊装工艺.19 4.预制楼梯的吊装工艺.25 第三节预制构件的支撑体系.27 1.预制剪力墙的斜撑体系.27 2.叠合梁支撑体系.27 3.叠合板、预制阳台、空调板支撑体系.27 第六章吊装施工的质量保证措施.28 第一节预制构件吊装误差控制.28 第二节吊装过程标高、垂直度保证措施.28 第三节注浆质量控制措施.29 第四节已安装板墙防碰撞措施、放倾覆措施。.29 第七章安全保证措施.29 1.安全保证一般措施.30 2.安全保护专项措施.30 第八章相关计算书.31 1.斜撑的受力分析.31 2.预制外墙堆放架的验算.32 3.钢丝绳.34 4.叠合板立杆的稳定性计算.35 5.阳台板立杆的稳定性计算.36 龙湖白沙河5.3 期 51#楼装配式专项施工方案1 第一章工程概况及编制依据第一节 工程概况总述工程概述本工程位于青岛市城阳区白沙河以南，地上 18 层，其中装配式结构投影面积为 4164.28。从第 3 层顶板到第 18层墙体采用装配整体式剪力墙结构。装配式结构设计概况1、本工程的预制构件有：预制外墙、预制内墙、PCF板、叠合梁、叠合板、预制阳台、预制空调板、预制楼梯、预制女儿墙；2、本工程预制墙体及楼梯的连接形式为套筒灌浆连接，叠合梁、叠合板、预制阳台、空调板采用甩筋的方式，用现浇混凝土进行连接，PCF板使用高强螺栓锚固在PCF板和预制外墙的预埋件上.第二节 编制依据序号名称编号1 装配式混凝土结构技术规程JGJ 1-2014 2 混凝土结构施工质量验收规范GB50204-2015 3 钢筋套筒灌浆连接应用技术规程JGJ355-2015 4 建筑施工安全检查标准JGJ59-2011 5 钢结构设计规范GB50017-2003 6 建筑机械使用安全技术规程JGJ33-2012 7 装配整体式混凝土剪力墙结构技术规程DB42/T1044 8 建筑施工起重吊装工程安全技术规范JGJ276-2012 9 装配式混凝土连接节点构造15G310-1 10 装配式混凝土连接节点构造15G310-2 11 预制混凝土剪力墙外墙板15G365-1 12 预制钢筋混凝土板式楼梯15G367-1 13 预制钢筋混凝土阳台板、空调板及女儿墙15G368-1 14 本工程设计图纸第二章预制构件吊装概述第一节 基本概述本工程位于青岛市城阳区白沙河以南，地上18 层，其中装配式结构投影面积为4164.28。从第 3 层顶板到第 18 层墙体采用装配整体式剪力墙结构。标准层预制构件包括：预制混凝土夹心保温外墙板、预制PCF板、叠合梁、叠合楼板、预制楼梯、预制叠合阳台板、预制空调板。第二节 标准层预制构件明细表1.预制外墙板龙湖白沙河5.3 期 51#楼装配式专项施工方案2 预制剪力墙构件编号构件数量构件编号构件数量WQ-1 14 WQ-1F 14 WQ-2 14 WQ-2F 14 WQ-3 14 WQ-3F 14 WQ-4 14 WQ-4F 14 WQ-5 14 WQ-5F 14 WQ-5A 14 WQ-5AF 14 WQ-6 14 WQ-6F 14 WQ-7 14 WQ-7F 14 WQ-8 14 WQ-8F 14 WQ-9 14 WQ-9F 14 WQ-10 14 WQ-11 14 WQ-12 14 WQ-13 14 WQ-13F 14 WQ-14 14 WQ-14F 14 WQ-15 14 WQ-15F 14 WQ-16 14 WQ-17 14 WQ-17A 14 WQ-17B 14 WQ-18 14 WQ-1W 1 WQ-1WF 1 WQ-2W 1 WQ-2WF 1 WQ-3W 1 WQ-3WF 1 WQ-4W 1 WQ-4WF 1 WQ-5W 1 WQ-5WF 1 WQ-5AW 1 WQ-5AWF 1 WQ-6W 1 WQ-6WF 1 WQ-7W 1 WQ-7WF 1 WQ-8W 1 WQ-8WF 1 WQ-9W 1 WQ-9WF 1 WQ-10W 1 WQ-11W 1 WQ-12W 1 WQ-13W 1 WQ-13WF 1 龙湖白沙河5.3 期 51#楼装配式专项施工方案3 WQ-14W 1 WQ-14WF 1 WQ-15W 1 WQ-15WF 1 WQ-16W 1 WQ-17W 1 WQ-17AW 1 WQ-17BW 1 WQ-18W 1 总计：510 2.PCF板PCF板构件编号构件数量构件编号构件数量PCF-1 98 PCF-1W 7 PCF-1A 14 PCF-1AW 1 PCF-2 14 PCF-2F 14 PCF-2W 1 PCF-2WF 1 PCF-3 14 PCF-3W 1 总计：165 3.叠合梁预制叠合梁构件编号构件数量构件编号构件数量YLL-1 28 YLL-2 14 YLL-2F 14 YLL-1W 2 YLL-2W 2 YG-1 15 YG-2 15 YG-3 15 YG-4 15 总计：120 4.叠合板预制叠合板构件编号构件数量构件编号构件数量龙湖白沙河5.3 期 51#楼装配式专项施工方案4 YB-1 15 YB-1F 15 YB-1A 15 YB-1AF 15 YB-2 30 YB-3 30 YB-3A 15 YB-3AF 15 YB-4 30 YB-5 15 YB-5F 15 YB-5A 15 YB-5AF 15 YB-6 30 YB-7 15 YB-7F 15 YB-7A 15 YB-7B 15 YB-7BF 15 YB-7C 15 YB-7CF 15 YB-7D 15 YB-8 15 YB-8F 15 YB-8A 15 YB-8AF 15 YB-9 15 YB-9F 15 YB-10 15 YB-10F 15 YB-11 15 YB-11F 15 YB-12 30 YB-13 15 YB-13F 15 YB-14 30 总计：630 5.预制阳台板预制阳台板构件编号构件数量构件编号构件数量YTB-1 14 YTB-1F 14 YTB-1W 1 YTB-1WF 1 YTB-2 14 YTB-2F 14 YTB-2W 1 YTB-2WF 1 总计：60 6.预制空调板预制空调板构件编号构件数量构件编号构件数量KTB-1 15 KTB-2 15 KTB-2F 15 龙湖白沙河5.3 期 51#楼装配式专项施工方案5 KTB-3 15 KTB-3F 15 KTB-4 30 总计：105 7.预制楼梯预制楼梯构件编号构件数量构件编号构件数量YTA-1 30 总计：30 第三节PC构件吊装的重难点分析序号工程重点重点分析解决办法1 PC构件的生产与运输按照每层一个单元为施工流水段，则一个流水段中需要的PC 构件为：预制外墙板29 块、楼梯 2 段、预制梁 8块、叠合楼板42 个、阳台4 块、空调板 7 块、PCF11块，整体重量达到252t，暂定一个流水段的施工时间为8 天，PC构件需在8 天内生产养护完毕，且运输卸载至施工现场的PC构件堆场.1、提前与构件厂沟通，提出我方的构件需求计划，保证构件厂有足够时间进行预制构件的生产与制作；2、根据预制构件需求计划及现场进度情况提前1-2 天提出 PC构件进场计划；3、若出现特殊情况，如单个流水段施工进度提前或滞后等，及时与供应单位进行沟通，确保PC构件的生产量能够满足现场实际施工需要。4、提高现场施工道路的质量，避免运输车辆对施工道路造成破坏。5、项目组织人员提前在预制构件厂进行预制构件验收，预制构件进场后能够直接起吊至施工位置。2 PC构件的吊装因PC 构 件 的 单 个 重 量 最 重 可 达6.32t塔吊的布置与选型需进行严谨的考虑与验算，且在PC 构件吊至施工楼层后，PC构件的定位、安装、调整均是重点和难题。1、选用有经验的的吊装队伍及塔吊指挥工，上岗前进行安全技术交底；2、采用专用的吊具进行预制构件的吊装；3、吊装之前确定预制构件吊装施工方案，包括定位措施、支撑措施等。3 工序的搭接由于该工程为全新的拼装施工工艺，在施工的工艺与工序的搭接上仍需我项目部不断的学习和摸索，如在 PC构件的吊装与单个流水段内现浇结构的钢筋绑扎或模板支设等工序不前期做好单个流水段内的施工策划，确定流水段内预制PC构件的吊装顺序，对 PC构件吊装、叠合梁板支撑、现浇结构钢筋绑扎、现浇结构模板支设以及混凝土浇筑的五道工序进行龙湖白沙河5.3 期 51#楼装配式专项施工方案6 序号工程重点重点分析解决办法能紧密搭接之类的现象，都可能造成工期的严重滞后。严密搭接，避免造成窝工等现象。第三章施工准备第一节 技术准备（1）预制构件安装施工前应编制专项施工方案，并经施工总承包企业技术负责人及总监理工程师批准。（2）预制构件安装施工前应对施工人员进行技术交底及安全交底，并由交底人和被交底人双方签字确认。（3）在开始施工前，组织项目人员对施工图纸进行审查，并组织施工人员熟悉图纸后，与设计人员进行会审，提前消除技术隐患。图纸审查完成后组织图纸设计交底。（4）对参与施工人员进行必要的技术培训，讲解项目的特点，了解专用工具和工装件的使用方法和质量、安全保证的具体措施，并进行实操演练。（5）安装施工前，按照预制构件进场先后顺序表，仔细核对预制构件和配件的型号、规格、外观质量、尺寸偏差。（6）转换层浇筑完混凝土后，吊装作业前。根据埋件布置图，仔细核对钢筋定位，对偏位钢筋进行校正处理，以确保预埋钢筋位置的准确，保证吊装墙板的顺利进行。第二节 吊装流程龙湖白沙河5.3 期 51#楼装配式专项施工方案7 位置、标高确认合格不合格现场验收合格不合格PC构件进场调整：斜支撑调整控制标高金属件调整存储场地预制外墙起吊吊具、钢丝绳安全检查退货预制外墙安装放线、标高测定套筒灌浆预制叠合板吊装吊具、钢丝绳安全检查调整：支撑调整控制标高金属件调整不合格合格现浇区域板底筋绑扎结构混凝土浇筑预制异形构件吊装支撑架体搭设及后浇带模板支设位置、标高确认水电线管安装梁、板面筋绑扎安装斜撑进入下一层施工不合格现浇墙柱钢筋绑扎现浇墙柱模板支设现浇梁钢筋绑扎龙湖白沙河5.3 期 51#楼装配式专项施工方案8 第三节 预制构件的进场1.预制构件的运输本工程的预制构件的生产由中青岛新世纪预制构件有限公司进行生产制造并运输。2.预制构件的进场由于构件生产厂家距离本项目的路程为10 公里，所以本工程考虑在施工现场设置200 的构件堆放场地进行构件的码放。预制构件堆放场地预制构件到场后，需通过塔吊先将预制外墙吊至外墙的指定堆场，通过槽钢焊接的堆放架进行存放，待外挂架安装完毕后，再将预制外墙板连同已安装完毕的外挂架一同吊装至结构层进行构件的安装。预制外墙堆放架的设计：龙湖白沙河5.3 期 51#楼装配式专项施工方案9 3.预制构件的进场验收构件进场验收需按照混凝土结构施工质量验收规范、装配式混凝土结构技术规程、预制构件深化设计详图进行验收，主要包括对预制构件的质量证明文件、施工单位或监理单位的驻厂监督记录及外观尺寸的验收，具体验收标准详附件。第四章吊装顺序第一节 总体施工顺序标准层的预制构件吊装顺序为：预制墙体PCF板叠合梁叠合板楼梯阳台空调板。第二节 预制墙体吊装施工顺序1.预制墙体吊装顺序：从WQ-1 开始，逆时针依次吊装，即：WQ-1WQ-2WQ-3 WQ-4WQ-4F WQ-3FWQ-2FWQ-1F WQ-5FWQ-6FWQ-7F WQ-5AFWQ-8FWQ-9FWQ-18WQ-17BWQ-17AWQ-17WQ-13F WQ-14FWQ-15F WQ-16WQ-15WQ-14WQ-13WQ-12WQ-11WQ-10WQ-9WQ-8WQ-5AWQ-7WQ-6WQ-5 2.PCF板吊装顺序：2 轴23 轴依次吊装第三节 叠合梁吊装施工顺序叠合梁吊装顺序：YG-1 YG-2 YG-3 YG-4 YLL-1 YLL-2 YLL-2F YLL-1 第四节 叠合板吊装施工顺序叠合板吊装按2 轴23 轴，F 轴B 轴吊装,最后吊装 2 块 YB-14：龙湖白沙河5.3 期 51#楼装配式专项施工方案10 YB-7YB-8YB-7A YB-5AF YB-6 YB-5YB-1A YB-3AYB-4YB-2 YB-1 YB-3YB-9YB-10 YB-11YB-13 YB-12YB-7B YB-8A YB-7C YB-7CF YB-8A YB-7BF YB-12YB-13F YB-9YB-10 YB-11F YB-3 YB-1F YB-2 YB-4YB-3AF YB-1AF YB-5F YB-6 YB-5A YB-7D YB-8F YB-7F YB-14 YB-14 第五章预制构件的吊装方案第一节 吊装需准备的材料名称数量备注2m钢丝绳4 根20 4m钢丝绳4 根20 6m钢丝绳4 根20 U型卡环8 个2t U型卡环8 个5t 小型吊钩6 个2t 预制剪力墙、梁吊具1 个工字钢焊接叠合板吊具1 个工字钢焊接PCF板吊具1 个工字钢焊接塔吊1 台TCT7015 外挂架2 层槽钢焊接预制墙体斜支撑23 个/预制剪力墙预制墙专用可调斜支撑叠合板独立支撑板底按照1200mm 的立杆间距进行布置叠合板专用可调支撑叠合梁底支撑梁底按照900mm 的立杆间距进行布置普通扣件式脚手架灌浆机1 台灌浆料套筒连接区灌浆料采用强度不低于85Mpa高强灌浆料、非套筒连接区采用强度不低于40Mpa灌浆料。粘贴式防水卷材粘贴在预制外墙的外叶墙内侧，代替挤塑板，防止后浇构件在浇筑过程中出现漏浆、跑浆高强水泥砂浆预制剪力墙与下层楼板之间的嵌缝封堵防水密封胶用于外墙板缝封堵PE橡胶棒A18/20/24 用于外墙板缝封堵和预制墙体与楼板面缝隙的封堵垫铁放置在预制构件下方控制标高钢筋限位装置控制套筒连接钢筋的位置龙湖白沙河5.3 期 51#楼装配式专项施工方案11 撬棍2 根对预制墙体进行微调经纬仪1 台J2 水准仪1 台DSZ2 全站仪1 台TOPC6202 第二节 吊装施工工艺1.预制墙体的吊装工艺吊装流程如下：外挂架安装吊装前准备工作预制墙体起吊钢筋是否对孔构件进场利用镜子进行调整，并画出定位线不对孔对孔不合格安装斜支撑、七字码位置、标高确认利用斜支撑、钢垫片进行调整固定斜支撑、七字码合格松勾灌浆24h 后封弹性密封胶条垫刚垫片地面平整度控制钢筋调直放线钢筋调节复合垂直度及平整度堵缝摘勾1.1 预制外墙起吊前准备工作清理结合面，根据定位轴线，在已施工完成的楼层板上放出预制墙体定位边线及200mm 控制线。并做一个200mm 控制线的标识牌，用于现场标注说明该线为200mm控制线，方便施工操作及墙体控制。龙湖白沙河5.3 期 51#楼装配式专项施工方案12 弹出墙体边线及200mm 控制线用自制钢筋卡具对钢筋的垂直度、定位及高度进行复核，对不符合要求的钢筋进行校正，确保上层预制外墙上的套筒与下一层的预留钢筋能够顺利对孔。1.2 预制外墙起吊吊装时设置两名信号工，起吊处一名，吊装楼层上一名。另外墙吊装时配备一名挂钩人员，楼层上配备3 名安放及固定外墙人员。吊装前由质量负责人核对墙板型号、尺寸，检查质量无误后，由专人负责挂钩，待挂钩人员撤离至安全区域时，由下面信号工确认构件四周安全情况，确认无误后进行试吊，指挥缓慢起吊，起吊到距离地面0.5m 左右时，塔吊起吊装置确定安全后，继续起吊。外墙缓缓起吊至0.5m 高将专用吊扣牢固扣在吊钉上卡具侧面图卡具实体图垫块位置龙湖白沙河5.3 期 51#楼装配式专项施工方案13 1.3 预制外墙安装待墙体下放至距楼面0.5m 处，根据预先定位的导向架及控制线微调，微调完成后减缓下放。由两名专业操作工人手扶引导降落，降落至100mm 时一名工人利用专用目视镜观察连接钢筋是否对孔。（工作面上吊装人员提前按构件就位线和标高控制线及预埋钢筋位置调整好，将垫铁准备好，构件就位至控制线内，并放置垫铁）1.4 墙体标高的控制方法一：预制外墙吊装前在墙体内侧弹出500mm 控制线，墙体吊装完成后此控制线距楼层标高为 500mm；500mm 控制线主要做法依据：保证预制墙体吊装完成后墙体上口内侧标高控制在3mm 以内，有门窗洞口的墙体保证洞口定位在3mm 以内。弹线方法：以无门窗预制墙体高度2750mm 为例，从墙体顶部两侧测量x、y 长度以 2270mm 长度控制，有门窗洞口墙体需再考虑洞口定位弹线。墙体吊装之前在室内架设激光扫平仪，扫平标高为500mm，墙体定位完成缓慢降落过程中通过激光线与墙体500mm 控制线进行校核，墙体下部通过调节钢垫片进行标高调节，直至激光线与墙体500mm 控制线完全重合。用专用目视镜观察钢筋对孔两名专业操作工人手扶引导降龙湖白沙河5.3 期 51#楼装配式专项施工方案14 方法二：使用水准仪测出待吊装层所有预制外墙落位处的放置垫片四个角落处的标高，由技术人员进行计算出该层预制外墙落位处的平均值，如最低处与最高处差值过大可取平均区间，或者将几处最低和最高的部位进行处理后再取平均值。将各点的标高 a 值与平均标高 b 值记录清楚，待对应的预制外墙进场后，通过验收后可得出对应垫片位置的内叶墙高度c 值，然后根据层高 2900mm 进行等式计算，可得出放置垫片的高度值d。例如：在进行二层预制外墙吊装前，已知任意预制外墙一个垫铁处的部位标高a=2848mm，本层平均标高b=2852mm，该墙此垫铁处内叶墙高度c=2753mm，求垫片高度值 d。-（a-b）+d+c+130mm=2900mm-（2848-2852）+d+2753mm+130mm=2900mm-4+d+2883mm=2900mm d=21mm 需要注意的是，由于垫片的原始放置面和与上层预制外墙的下侧接触面均为粗糙面，在测量标高前，需人工对放置面进行处理，确保其水平。在待吊装预制外墙下侧的垫片接触面同样进行处理，确保此处的水平，且与对应的内叶墙外边缘在一条水平线上，如凸出或凹陷太多，在最后放置垫片时可进行相应调整。此方法可确保每一层的外墙横缝在一条水平线上，确保横缝可一次性达到最优效果。同时，如果一块预制外墙能够满足进场验收的标准，则其对角线值可达到设计要求，反映到预制外墙上就是该构件无限接近于一个规正的矩形，同时也满足了外墙竖缝在一条垂线上。由于预制外墙之间的横缝和竖缝的设计要求为20mm，在确保外墙缝通直的同时，仍需满足设计图纸中预制外墙吊装、安装就位和连接施工中的误差允许值，即预制墙板水平/竖向缝宽度 2mm。激光扫描仪扫平标高控制龙湖白沙河5.3 期 51#楼装配式专项施工方案15 当首层吊装完毕后，可通过测量平均标高值，控制以上每一层的标高，最终控制整栋楼的高度。如在二层底板浇筑完毕后，得出标高比原设计标高高出5mm，可通过调节垫片的高度，或浇筑混凝土的高度，每一次消化掉1mm 的误差，到第六层施工完毕后可完全消化掉 5mm 的误差。1.5 支撑体系的安装墙体停止下落后，由专人安装斜支撑和七字码，利用斜支撑和七字码固定并调整预制墙体，确保墙体安装垂直度。构件调整完成后，复核构件定位及标高无误后，由专人负责摘钩，斜支撑最终固定前，不得摘除吊钩。（预制墙体上需预埋螺母，以便斜支撑固定）斜支撑固定完成后在墙体底部安装七字码，用于加强墙体与主体结构的连接，确保后续作业时墙体不产生位移。每块墙体安装两根可调节斜支撑和两个七字码。1.6 位置、标高确认通过靠尺核准墙体垂直度，水准仪核准墙体标高，调节斜支撑使墙体定位准确，最后固定斜支撑。七字码安装示意图斜支撑及七字码安装示意图斜支撑安装现场图片龙湖白沙河5.3 期 51#楼装配式专项施工方案16 1.7 堵缝封堵前，先用吹风机将墙体周边及缝隙内杂物清理干净。采用自制 100mm 宽，30mm 高双层叠合模板对墙体与楼面之间的缝隙进行封堵，模板侧面靠内墙位置边缘固定一条3mm 厚橡胶防水密封条，采用水泥钉将模板固定于地面，堵缝效果要确保不漏浆。2.注浆工程2.1 灌浆孔是否通畅的检查方法墙体在现场堆放时处于竖直状态，难以检查套筒底部孔洞，所以通孔检查需在产业园进行。拆模后，用电筒光通过套筒底部孔口检查套筒内部及灌浆管内孔是否有杂物堵塞，可用压缩空气或水清理干净。预制构件在运输与存储过程中，在套筒的各个孔洞口加橡胶塞或木塞，防止杂物进入套筒。发现塞子缺失后，构件吊装前如发现塞子缺失，需使用管道刷对套筒进行疏通。叠合模板大样自制封堵叠合模板封堵示意图终拧斜支撑，摘除吊钩核准墙体垂直度及标高龙湖白沙河5.3 期 51#楼装配式专项施工方案17 2.2 灌浆料的检验（1）强度检验灌浆料强度按批检验，以每楼层为一检验批；每工作班应制作一组且每层不应少于3 组 40mm3 40mm3 160mm 的试件，标准养护28d 后进行抗压强度试验。（2）流动度及实际可操作时间检验每次灌浆施工前，需对制备好的灌浆料进行流动度检验，同时须做实际可操作时间检验，保证灌浆施工时间在产品可操作时间内完成。灌浆料搅拌完成初始流动度应300mm，以 260mm 为流动度下限。浆料流动时，用灌浆机循环灌浆的形式进行检测，记录流动度降为 260mm 时所用时间；浆料搅拌后完全静止不动，记录流动度降为 260mm时所用时间；根据时间数据确定浆料实际可操作时间，并要求在此时间内完成灌浆。2.3 灌浆料强度的确定，拆除临时支撑的时间（1）预制墙体生产前，应对钢筋套筒灌浆连接接头进行抗拉强度试验，每种规格的连接接头试件数量不少于3 个。根据抗拉强度试验报告及现场制作的灌浆料试件抗压强度试验报告，确定灌浆料强度达到设计要求的时间，再来确定拆除临时支撑的时间。（2）灌浆料与灌浆套筒需是同一厂家生产。根据设计要求及套筒规格、型号选择配套的灌浆料，施工过程中严格按照厂家提供的配置方法进行灌浆料的制备，不允许随意更换。如要更换，必须重新做强度试验，确保连接强度符合设计要求后方可投入使用。2.4 灌浆区域的分仓措施由于预制墙体灌浆面积大、灌浆料多、灌浆操作时间长，而灌浆料初凝时间较短，故需对一个较大的灌浆区域进行人为的分区操作，保证灌浆操作的可行性。采用电动灌浆泵灌浆时，一般单仓长度不超过1m，在经过实体灌浆试验确定可行后可适当延长，但不宜超过3m。根据项目实际情况，现拟将分仓隔墙设置在套筒区域与非套筒区域的分界线上，即墙体暗柱区域及墙身的分界线上。墙体长度较大时，可将墙身部分再次分仓以满足灌浆可行性。分仓隔墙宽度不应小于2cm，为防止遮挡套筒孔口，距离连接钢筋外缘不应小于 4cm。分仓时两侧内衬模板选用便于抽出的PVC管，将拌好的封堵料填塞充满模板，保证其与上下构件表面结合密实，然后抽出内衬。2.5 接缝封堵及灌浆孔封堵分仓完成后对接缝处外沿进行封堵。由于压力灌浆时一旦漏浆很难进行处理，因此龙湖白沙河5.3 期 51#楼装配式专项施工方案18 采用封缝砂浆与聚乙烯棒密封条相结合进行封堵。墙体吊装前将密封条布置在墙体边线处，吊装后将砂浆填充在接缝外沿，将密封条向里挤压，支模固定待砂浆养护至初凝（不少于 24h）能承受套筒灌浆的压力后，再进行灌浆。灌浆时需提前对灌浆面进行洒水湿润且不得有明显积水。采用压浆法从套筒下孔灌浆，通过水平缝连通腔一次向多个套筒灌注，按浆料排出先后用橡胶塞（或软木塞）依次封堵排浆孔，灌浆泵一直保持灌浆压力，直到所有套筒的上孔都排出浆料并封堵牢固后再停止灌浆，最后一个出浆孔封堵后需持压5s，确保套筒内浆料密实度。如有漏浆须立即补灌。2.6 灌浆前准备（1）人员准备现场灌浆施工是影响套筒灌浆连接施工质量的最关键因素，直接关系到装配式建筑的结构稳定性，需由专业工人完成。灌浆施工前，所有人员（包括管理人员和施工操作人员）均需进行培训，施工时严格按照国家现行相关规范执行。管理人员配备齐全，施工人员操作熟练，未经许可不准随意更换人员。项目现拟灌浆操作班组组成：1 个机械调试人员，1 个浆料制备人员，一个灌浆人员，一个封堵人员，共4 人。（2）材料准备套筒灌浆料进场时，应检查其产品合格证及出厂检验报告，并在现场做试搅拌、试灌浆，对其初始流动度、30min 流动度及灌浆可操作时间进行测试。灌浆料存放在通风干燥处并避免阳光直射。灌浆料与灌浆套筒需是同一厂家生产。根据设计要求及套筒规格、型号选择配套的灌浆料，施工过程中严格按照厂家提供的配置方法进行灌浆料的制备，不允许随意更换。如要更换，必须重新做连接接头的型式检验，确保连接强度符合设计要求后方可投入使用。灌浆料抗压强度按批检验，以每楼层为一检验批；每工作班应制作一组且每层不应少于 3 组 40mm3 40mm3 160mm 的试件，标准养护28d 后进行抗压强度试验。（3）器具设备准备序号设备名称规格型号用途图示1 电子地秤30kg 量取水、灌浆料龙湖白沙河5.3 期 51#楼装配式专项施工方案19 2 搅拌桶25L 盛水、浆料拌制3 电动搅拌机 120r/min 浆料拌制4 电动灌浆泵压力法灌浆5 手动注浆枪应急用注浆6 管道刷清理套筒内表面3.叠合板、叠合梁的吊装工艺吊装工艺流程图：龙湖白沙河5.3 期 51#楼装配式专项施工方案20 3.1 吊装前准备工作（1）在进行叠合梁、板吊装之前，在下层板面上进行测量放线，弹出尺寸定位线及支撑立杆定位线；（2）叠合梁、板在与预制构件或现浇构件搭接处搭接处放出1cm控制线；放出叠合板边线及叠合板架体定位线龙湖白沙河5.3 期 51#楼装配式专项施工方案21 3.2 叠合梁板起吊吊装时设置两名信号工，构件起吊处一名，吊装楼层上一名。另叠合梁板吊装时配备一名挂钩人员，楼层上配备2 名安放叠合梁板人员。吊装前由质量负责人核对墙板编号、尺寸，检查质量无误后，由专人负责挂钩，待挂钩人员撤离至安全区域时，由下面信号工确认构件四周安全情况，指挥缓慢起吊，起吊到距离地面 0.5m 左右时，塔吊起吊装置确定安全后，继续起吊。3.3 叠合梁板安装待叠合梁板下放至距楼面0.5m 处，根据预先定位的导向架及控制线微调，微调完成后减缓下放。由两名专业操作工人手扶引导降落，降落至100mm 时，一名工人通过铅垂观察叠合梁板的边线是否与水平定位线对齐。3.4 叠合梁、定位及标高的控制（1）叠合梁水平定位的控制在进行叠合梁吊装之前，在下层板面上进行测量放线，弹出尺寸定位线。在进行叠合梁吊装完毕后，进行后浇构件和现浇梁的模板支设过程中，在与叠合梁落位处设置一个卡口，防止保叠合梁的偏位。（2）叠合梁竖向标高的控制叠合梁底支撑采用普通扣件式脚手架进行支撑，叠合梁搁置在扣件式脚手架的横杆上，通过调节扣件式脚手架的横杆标高来对叠合板的标高进行控制。使用水准仪进行测量梁底的标高，将梁底标高线抄于支撑立杆上方，再进行支撑横杆的搭设，待横杆搭设放出叠合板板面1 厘米控制线龙湖白沙河5.3 期 51#楼装配式专项施工方案22 完毕后，对横杆的上侧标高进行复测，直至达到允许误差以内为止。搭设完小横杆后，再根据立杆间距在梁底加设梁底支撑，支撑上部采用 U 拖调节标高，U 拖上方通常放置 100 x100mm 木枋，同样使用水准仪对木枋上侧的标高进行控制。叠合梁定位及架体定位线龙湖白沙河5.3 期 51#楼装配式专项施工方案23 在支撑架体搭设的过程中，在进行叠合梁吊装前，预制墙体已吊装完成，与叠合板一样，可通过在下层板面上使用水准仪，根据已安装好的预制墙体顶标高，对承放叠合梁的小横杆的标高进行控制。（3）叠合梁落位时的定位控制支撑体系搭设完毕后，将叠合梁直接从运输构件车辆上挂钩起吊至操作面，距离墙顶 500mm 时，停止降落，操作人员稳住叠合梁，参照下层板面上的控制线，使用铅垂定位逐步引导叠合梁缓慢降落至支撑上方，待构件稳定后，方可进行摘勾和校正。由于叠合梁为人工手扶的落位方式，故在叠合梁落位的过程当中，需要操作工人严格按照定位进行落位。吊装过程中需要项目管理人员和劳务管理人员旁站监督，吊装完毕后，需要双方管理人员共同检查定位是否与定位线偏差，采用铅垂和靠尺进行检测，如超出质量控制要求，管理人员需责令操作人员对叠合梁进行调整，如误差较小则采用撬棍即可完成调整，若误差较大，则需要重新起吊落位，直到通过检验为止。3.5 叠合板的吊装工艺（1）叠合板水平定位的控制先对靠近预制外墙侧的叠合板进行吊装，在进行叠合板吊装之前，在下层板面上进行测量放线，弹出尺寸定位线。叠合板的吊装根据设计要求，需与甩筋两侧预制墙体、现浇剪力墙、现浇梁或叠合梁相互搭接10mm，需在以上结构上方或下层板面上弹出水平定位线。（2）叠合板竖向标高的控制由于叠合板是通过三角架独立支撑进行受力支撑的，则必须要求我方对三角架独立支撑的竖向标高进行严格的控制。由于在进行叠合板吊装前，预制墙体已吊装完成，且每一大块叠合板均与预制墙体搭接，则可通过在下层板面上使用水准仪，根据已安装好的预制墙体顶标高，对三角架独立支撑的标高进行控制。（3）控制水平定位和竖向标高的工具为进一步控制叠合板的水平和竖向定位，设计出一种控制其定位的工具，在进行预制外墙板相交的叠合板吊装时，可用到如下工具：龙湖白沙河5.3 期 51#楼装配式专项施工方案24 该工具的具体使用方法为：在进行与预制外墙板的叠合板吊装时，在预制外墙的内叶墙上口，与叠合板搭接的两端，使用螺栓通过埋件进行固定，叠合板在落位时可直接放在该装置的卡口处，然后再已调节好支撑标高的基础上进一步调整支撑的标高，可确保叠合板的准确定位。龙湖白沙河5.3 期 51#楼装配式专项施工方案25（4）叠合板落位时的定位控制支撑体系搭设完毕后，将叠合板直接从运输构件车辆上挂钩起吊至操作面，距离墙顶 500mm 时，停止降落，操作人员稳住叠合板，参照墙顶垂直控制线和下层板面上的控制线，引导叠合板缓慢降落至支撑上方，待构件稳定后，方可进行摘勾和校正。由于叠合板为人工手扶的落位方式，故在叠合板落位的过程当中，需要操作工人严格按照定位进行落位。吊装过程中需要项目管理人员和劳务管理人员旁站监督，吊装完毕后，需要双方管理人员共同检查定位是否与定位线偏差，采用铅垂和靠尺进行检测，如超出质量控制要求，或偏差已影响到下一块叠合板的吊装，管理人员需责令操作人员对叠合板进行重新起吊落位，直到通过检验为止。4.预制楼梯的吊装工艺吊装工艺流程图：吊装前准备工作预制楼梯起吊钢筋是否对孔构件堆场重新调整，并画出定位线不对孔对孔不合格位置、标高确认利用钢垫片、细石混凝土进行标高调整合格松勾细石混凝土找平垫垫片放楼梯定位线钢筋调直复合垂直度及平整度注浆摘勾4.1 施工前准备工作龙湖白沙河5.3 期 51#楼装配式专项施工方案26（1）根据施工图纸，在上下楼梯休息平台板上分别放出楼梯定位线；同时在梯梁面放置钢垫片，并铺设细石混凝土找平。垫片尺寸：3mm、5mm、8mm、10mm、15mm、20mm。（2）检查竖向连接钢筋，针对偏位钢筋进行校正；4.2 预制楼梯起吊用吊钩及长短吊绳吊装预制楼梯，吊装时设置两名信号工，构件起吊处一名，吊装楼层上一名。另楼梯吊装时配备一名挂钩人员，楼层上配备2 名安放及固定楼梯人员。吊装前由质量负责人核对楼梯型号、尺寸，检查质量无误后，由专人负责挂钩，待挂钩人员撤离至安全区域时，由下面信号工确认构件四周安全情况，指挥缓慢起吊，起吊到距离地面 0.5m 左右，塔吊起吊装置确定安全后，继续起吊。4.3 预制楼梯安装待墙体下放至距楼面0.5m 处，由专业操作工人稳住预制楼梯，根据水平控制线缓慢下放楼梯，对准预留钢筋，安装至设计位置。用吊钩及长短吊绳吊装预制垫块及细石混凝土找平放出楼梯定位线龙湖白沙河5.3 期 51#楼装配式专项施工方案27 4.4 安装连接件、踏步板及永久栏杆楼梯停止降落后，由专人安装预制楼梯与墙体之间的连接件，然后安装踏步板及永久栏杆（预制墙体上需预埋螺母，以便连接件固定）。第三节 预制构件的支撑体系1.预制剪力墙的斜撑体系预制剪力墙的斜支撑主要是为了避免预制剪力墙在灌浆料达到强度之前，墙体出现倾覆的情况，斜撑的布置具体参照剪力墙的具体尺寸、内部钢筋的绑扎和内部的预埋件的位置进行布置。墙侧的固定通过预埋埋件，楼板上的固定如同样采用预埋件，可能会造成打混凝土的过程，通过后续打膨胀螺栓或采用预埋钢筋头的形式进行固定。2.叠合梁支撑体系叠合梁底支撑采用普通扣件式脚手架进行支撑，叠合梁搁置在扣件式脚手架的横杆上，通过调节扣件式脚手架的横杆标高来对叠合板的标高进行控制。3.叠合板、预制阳台、空调板支撑体系安装踏步板及永久栏杆安装预制楼梯与墙体之间的连接件楼安装至设计位置由专业工人稳住预制楼梯龙湖白沙河5.3 期 51#楼装配式专项施工方案28 墙叠合楼板的支撑为专业定制三角独立支撑，墙叠合楼板的支撑主要是为了竖向支撑叠合楼板，并对现浇部分浇筑时提供支撑。立杆的支撑体系共配备2 层，每两层一周转，即在第 x 层施工完毕后，再进行第x+2层的施工时，将第x 层的立杆支撑拆除，周转至第 x+2 层进行施工。预制阳台、空调板等悬挑结构的支撑体系与叠合楼板的支撑体系相同，共配备3 层三角独立支撑进行周转。第六章吊装施工的质量保证措施第一节 预制构件吊装误差控制预制构件在吊装、安装就位和连接的过程中的误差表：项目允许偏差（mm）检查方法构件的轴线位置竖向构件（柱、墙板）8 经纬仪及尺量水平构件（梁、楼板）5 标高梁、柱、墙板楼板底面或顶面5 水准仪或拉线、尺量构件垂直度墙板5 经纬仪或吊线、尺量构件倾斜度梁5 经纬仪或吊线、尺量相邻构件平整度梁、楼板底面外漏3 2m靠尺和塞尺量测不外露5 墙板外漏5 不外露8 构件搁置长度梁、板10 尺量支座、支垫中心位置板、梁、墙板10 尺量墙板接缝宽度5 尺量第二节 吊装过程标高、垂直度保证措施在吊装中，预制墙体的标高和垂直度是控制墙体吊装的重点，准确控制标高和垂直度可以提升吊装的速度，大大挺升施工进度。1）在后浇段甩出钢筋上面抄出标高控制线。2）根据标高控制线放置垫铁，垫铁选择2-3mm 厚。根据现场实际情况，依据标高选择垫铁数量，使墙板能达到标高要求。龙湖白沙河5.3 期 51#楼装配式专项施工方案29 3）墙板依据所弹墨线放置好后，依据标高控制线测量到墙顶尺寸。校核预制墙体的标高，校核无误后，方可松开吊钩。4）预制墙体吊装就位后，标高控制准确后，开始加设斜支撑。在加设斜支撑时，利用斜撑杆调节好墙体的垂直度。在调节斜撑杆时必须两名工人同时间、同方向进行操作，分别调节两根斜撑杆，与此同时要有一名工人拿2M 靠尺反复测量垂直度，直到调整满足要求为至。（依据规范要求垂直度需满足5mm）5）至此，吊装工作完成，再吊装下块预制墙体。第三节 注浆质量控制措施1）灌浆料的品种和质量必须符合设计要求和有关标准的规定。每次搅拌应有专人进行搅拌。2）每个孔都必须注满，有浆料从排气孔流出视为该孔注浆注满，且在注浆过程中配合比应符合使用说明书的要求及相关规范要求。3）每次搅拌应记录水用量，严禁超过设计用量。4）注浆前应充分润湿注浆孔洞，防止因孔内混凝土吸水导致注浆料开裂情况发生。5）因对过长的剪力墙进行分段，防止因注浆时间过长导致孔洞堵塞，若在注浆时造成孔洞堵塞应从其他孔洞进行补注，直至该孔洞注浆饱满。6）灌浆完毕，立即用清水清洗注
