东莞某花园小区高层住宅楼施工组织设计.pdf

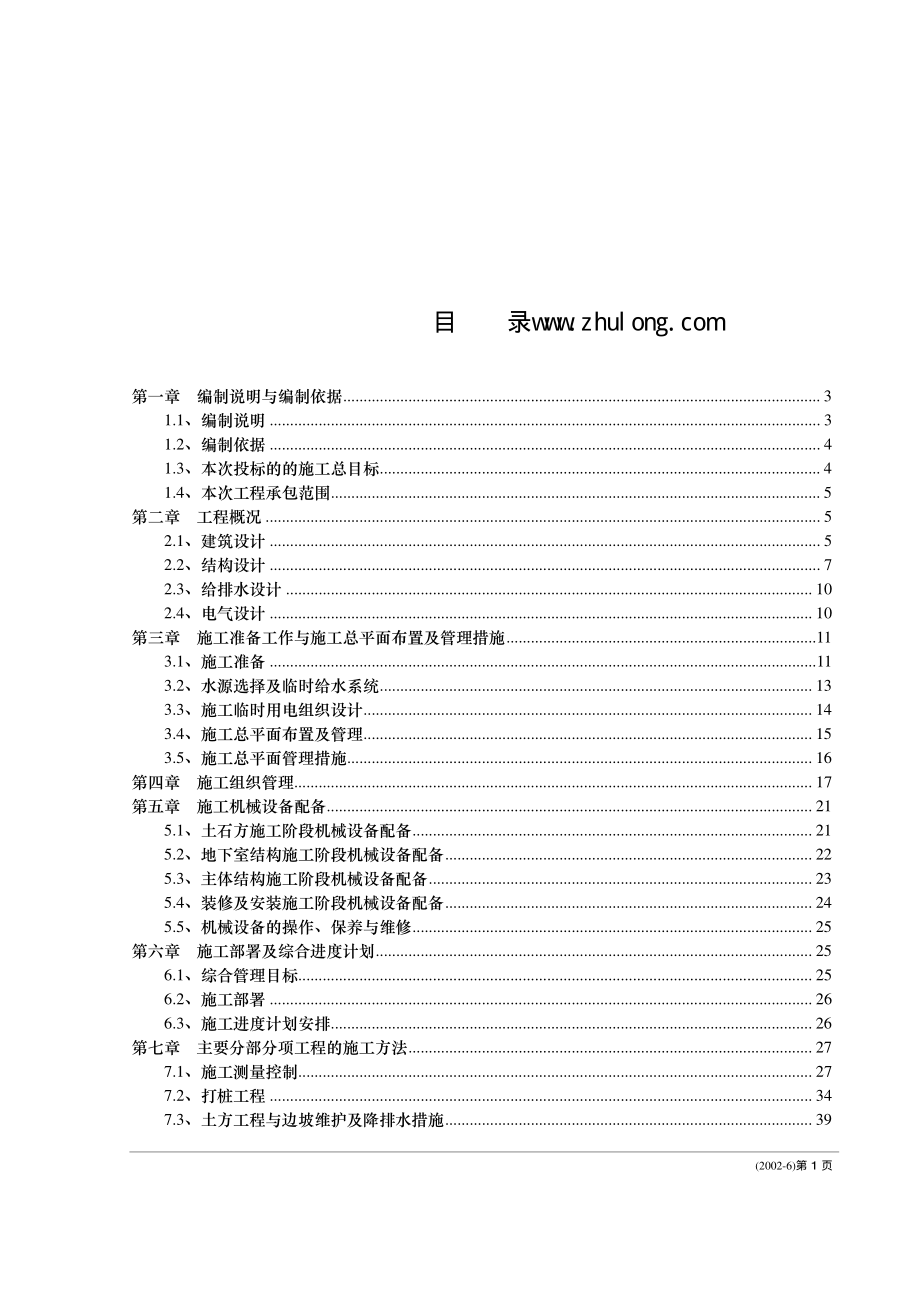

(2002-6)第 1 页 目 录w w w.z h u l o n g.c o m 第一章 编制说明与编制依据.3 1.1、编制说明.3 1.2、编制依据.4 1.3、本次投标的的施工总目标.4 1.4、本次工程承包范围.5 第二章 工程概况.5 2.1、建筑设计.5 2.2、结构设计.7 2.3、给排水设计.10 2.4、电气设计.10 第三章 施工准备工作与施工总平面布置及管理措施.11 3.1、施工准备.11 3.2、水源选择及临时给水系统.13 3.3、施工临时用电组织设计.14 3.4、施工总平面布置及管理.15 3.5、施工总平面管理措施.16 第四章 施工组织管理.17 第五章 施工机械设备配备.21 5.1、土石方施工阶段机械设备配备.21 5.2、地下室结构施工阶段机械设备配备.22 5.3、主体结构施工阶段机械设备配备.23 5.4、装修及安装施工阶段机械设备配备.24 5.5、机械设备的操作、保养与维修.25 第六章 施工部署及综合进度计划.25 6.1、综合管理目标.25 6.2、施工部署.26 6.3、施工进度计划安排.26 第七章 主要分部分项工程的施工方法.27 7.1、施工测量控制.27 7.2、打桩工程.34 7.3、土方工程与边坡维护及降排水措施.39 (2002-6)第 2 页 7.4、地下室结构工程.43 7.5、主体结构工程.52 7.6、砌筑工程.63 7.7、脚手架工程.65 7.8、楼地面工程.67 7.9、装饰工程.69 7.10、屋面工程.76 7.11、门窗安装工程.77 第八章 给排水施工方案.81 第九章 电气工程施工方法.89 第十章 本工程重点、难点部位的方法.94 10.1、底板混凝土工程.94 10.2、施工缝和后浇带处理措施.98 10.3、混凝土工程防止开裂的措施.101 10.4、工程施工中的防渗漏措施.104 第十一章 工程质量目标及保证措施.108 11.1、工程质量总目标及目标分解.108 11.2、公司质量保证体系.109 11.3、严格执行质量保证管理制度.109 11.4、保证工程质量的技术措施.111 11.5、质量通病及预防措施.119 第十二章 施工工期保证措施.124 第十三章 安全生产、文明施工保证措施.127 13.1、安全生产保证措施.127 13.2、文明施工保证措施.134 第十四章 季节性施工措施.139 第十五章 成品保护措施.143 15.1、成品保护管理.143 15.2、分项工程产品保护细则.143 第十六章 消防、保卫措施.148 第十七章 工程施工技术档案管理制度.150 第十八章 工程质量回访、保修制度.151 (2002-6)第 3 页 第第一一章章 编编制制说说明明与与编编制制依依据据 1.1、编制说明、编制说明*花园 7、8 号街区 30-32、35-37 号楼、1 号车库工程（招标编号为*）由东莞*花园建造有限公司投资兴建。本公司领取招标文件后，立即组织专业人员，从施工方案、人员设置、机械配备、材料供应和工程服务等方面全力进行了合理的计划和安排。我们能够以雄厚的集团整体实力为依托、为后盾，确定了优质高速地完成本工程的施工目标，交出让业主满意的精品。在工程施工中，我们将以优质、高速、安全、文明为施工宗旨，本着对业主高度负责的态度，按 273 天（32 号楼 365 天）的控制工期进行合理安排布署，使施工忙而不乱、成本最低、效率最高、质量最好，达到国家优良标准。同时在施工中，我公司将从全市整体利益出发，积极与质量监督部门、监督单位配合，协调好内外关系及地盘管理，通过有效地对工序、材料、人员进行控制，不仅保证工程质量，而且保证安全文明施工得到有效保障。本施工组织设计作为指导施工的技术性文件，编制时对各分区、分段工程的施工工期、质量目标、项目管理架构设置与劳动力组织、施工进度计划控制、机械设备及周转材料配备、主要技术措施、安全、文明施工及降低成本、推广新技术等诸多因素尽可能做了充分考虑，突出其科学性、适用性及针对性。本工程施工组织设计中，我们主要抓住以下几个重点问题：(2002-6)第 4 页 (1)、地下一层砼结构施工中底板防渗防裂措施、外墙防渗裂措施、砼强度的控制；(2)、后浇带、变形缝的处理；(3)、针对本工程的实际情况，现场平面的管理问题。1.2、编制依据、编制依据 1、东莞*花园建造有限公司颁发的*花园 7、8 号街区 30-32、35-37 号楼、1号车库工程（招标编号为*）招标文件。2、*（集团）建筑设计院设计的*花园 7、8 号街区 30-32、35-37 号楼、1 号车库工程施工图。3、现行国家有关工程施工规范、规程及技术标准。4、广东省及东莞市有关政策和文件规定 5、工程地质勘察报告 6、根据工程特点、施工现场实际情况、施工环境、施工条件和自然条件的分析；7、本公司现有的劳动力、技术、机械设备能力和施工管理经验；8、其他资料；1.3、本次投标的的施工总目标、本次投标的的施工总目标 1、工程质量：结构优良、装饰优良、整体全优，质量技术保证资料齐全完备，观感得分为 88 分以上，确保优良工程，争创样板工程。(2002-6)第 5 页 2、工程进度：确保业主要求的 273 天工期内完成承包工程，争取提前竣工。3、安全生产：防止重伤，杜绝死亡，按“一标三规范”达标。4、文明施工：通过做好现场规划管理，使现场容貌达到一流水平。1.4、本次工程承包范围、本次工程承包范围 根据招标文件，工程承包范围如下：甲方提供的设计图纸所包含的土建（含防水）电气，给排水、消防工程以及防雷工程。第第二二章章 工工程程概概况况 本工程现场场地平整、交通便利，施工用水及电已接至现场，具备“三通一平”施工条件。人防工程等级：六级，抗震设防烈度：6 度，多层部分结构类型框架结构,小高层部分为框剪结构。本工程属中型多层、小高层（32 号楼）民用建筑。建筑耐火等级为三级。2.1、建筑设计、建筑设计 1、墙体（红砖标号 Mu7.5）(1)地下室内隔墙：除特殊注明外，均为 240 厚粘土砖墙，砂浆为 M7.5。(2)外墙、分户墙、梯间墙：180 厚粘土墙，砂浆标号为 M5。(2002-6)第 6 页(3)户内墙、厨、厕墙：120 厚粘土墙，砂浆标号为 M5。w w w.z h u l o n g.c o m(4)户内管井：60 厚粘土砖，砂浆标号为 M5。2、装修(1)室内墙面、柱面粉刷部分的阳角和门洞口的阳角应用 1：2 水泥砂浆做护角打底，高度 2000，每侧宽度不少于 50。(2)卫生间、厨房等房间等地面均比相邻楼面标高低 50MM,阳台标高比相邻楼面标高低 50MM，并应向相应的雨水管及地漏方向起坡。坡度 1，不能有积水现象。3、门窗 门、窗委托合格的专业厂家制作，除特别注明的五金外，均按标准图和限定的零件配齐。立面及开启扇等分隔按本设计施工。门窗施工前，必须仔细核对现场实际洞口尺寸和数量，方可下料制作，并处理好防水构造。4、电梯 电梯共三台。5、装修做法(1)室外修做法(2)室内装修做法：序号 部位 做法名称 附注 序号 部位 做法名称 附注 1 层面 P u硬质聚氨脂发泡防水隔热层 2 外墙 1 外墙面砖 3 外墙 2 外墙涂料 4 外墙 3 陶石涂料 (2002-6)第 7 页 部 位 部 位 位 置 房间名称 地面 楼面 踢脚 内墙面 顶棚 位 置 房间名称 地面 楼面 踢脚 内墙面 顶棚 厨房 水泥砂浆 水泥砂浆 白灰水 卫生间 水泥砂浆 水泥砂浆 白灰水 住宅 户内（毛坯房）其他用房 水泥砂浆 石灰砂浆 白灰水 入口及各层门厅 花岗岩 花岗岩 抛光墙砖 乳胶漆 楼梯间 花岗岩 花岗岩 抛光墙砖 乳胶漆 公共 部分 首层架空层 水泥砂浆 水泥砂浆 抛光墙砖 乳胶漆 汽车库 水泥砂浆 水泥砂浆 白灰水 低压配电室 防滑地砖 白灰水 白灰水 地下室 其他设备房 水泥砂浆 白灰水 白灰水 2.2、结构设计、结构设计 1、结构形式：本工程基础采用高强予应力管桩（代号 PHC），桩经采用300 和400。多层的结构形式为框架结构，主体层数为 6+1 层，小高层的结构形式为框架剪力墙，主体层数为 11+1 层。2、抗震等级：抗震设防烈度为六度；结构抗震等级：多层：框架抗震等级：四级 小高层：框架抗震等级:三级。剪力墙抗震等级：二级。3、钢筋 (2002-6)第 8 页 1)、钢材w w w.z h u l o n g.c o m 级螺纹钢筋 D2 5mm f y 3 3 5N/mm2，f u 510 N/mm2;d 2 5mm f y 3 15N/mm2，f u 490 N/mm2 级光圆钢筋 6 3 0 f y 2 3 5N/mm2，f u 3 7 0 N/mm2 型钢(3号钢)15 2 0 mm，f y=2 0 0 N/mm2;15mm f y=2 15N/mm2;钢板(3号钢)2 0 40 mm，f y=2 0 0 N/mm2 焊接钢筋网#5#11 f y=3 40 N/mm3 2)、国产钢筋、钢材的技术指标均应符合国家标准钢筋混凝土用热轧带肋钢筋GB1499-91，钢筋混凝土用热轧光圆钢筋（GBB013-91），当采用进口钢材时，应按有关规定，经过强度、伸长率、冷弯、可焊性、化学成本分析等试验合格后方可使用，并且按国家及市有关规定执行。3)、钢筋抗拉强度实测值与屈服强度实测值的比值应不小于 1.25。钢筋的强度标准值与钢筋屈服强度实测值的比值应不大于 1.4（二级抗震时）。4)、焊条 E43-用于焊接型钢、钢板及级钢。E50-用于焊接级钢。5)、在施工时代换钢筋应按钢筋抗拉强度设计值相等原则进行，不得以等面积高强度钢筋代换低强度钢筋。4、砼强度等级：多层部分：结构部分 混凝土强度 等 级 混凝土抗渗 等 级 备注 结构部分 混凝土强度 等 级 混凝土抗渗 等 级 备注 (2002-6)第 9 页 桩 C 8 0管桩 承台（或基础）C 3 0 见备注“1”基础架 C 2 0 S 6 外墙 C 3 0 S 6 底板 C 3 0 S 6 地下室 其他内墙 C 3 0 地下室层 C 3 0 首 四层 C 2 5 剪力墙、柱 五层及五层以上 C 2 0 地下室底板 C 3 0 地下室顶板 C 3 0 楼层梁、板 首层及首层以上 C 2 0 屋面梁板 C 2 0 屋顶水池 C 2 0 1、承台的混凝土抗渗等级：有地下室的承台为 S 6，无地下室的承台为 0。2、首层指无地下室的建筑。小高层部分 结构部分 混凝土强度 等 级 混凝土抗渗 等 级 备注 结构部分 混凝土强度 等 级 混凝土抗渗 等 级 备注 桩 C 8 0管桩 承台（或基础）C 3 0 见备注“1”基础架 C 2 0 S 6 外墙 C 3 0 S 6 底板 C 3 0 S 6 地下室 其他内墙 C 3 0 地下室层 四层 C 3 0（除注明外）五 七层 C 2 5（除注明外）剪力墙、柱 八层及八层以上 C 2 0（除注明外）地下室底板 C 3 0 楼层梁、板 地下室顶板 C 3 0 1、承台的混凝土抗渗等级：有地下室的承台为 S 6，无地下室的承台为 0。1、层指无地下室的建筑。(2002-6)第 10 页 结构部分 混凝土强度 等 级 混凝土抗渗 等 级 备注 结构部分 混凝土强度 等 级 混凝土抗渗 等 级 备注 首层及首层以上 C 2 0 屋面梁板 C 2 0 屋顶水池 C 2 0 2.3、给排水设计、给排水设计 1、室内生活给水系统：本系统为小区市政管网、低压管网及高压管网供水，一至三层为市政管网供水，三层以上多层由小区中压管网供水，32 号楼小高层三层以上由小区高压管网供水。室内给水主管在管道井内暗敷，支管沿楼板、墙内暗敷。管材选用 PPR 管，热熔连接，住户分户水表设于地下室，32 号楼分户水表设于各层，采用集中抄表系统。2、室内排水系统：本系统采用雨污分流排水。其中雨水管主要收集屋面雨水及各户阳台散水，通过雨水主管排至室外雨水检查井。污水管主要收集厨房及卫生间器具的排水，通过排水主管、排水横管排至室外污水检查井。地下室的废水通过地下室潜水排污泵排至室外。管材为排水塑料管，排水铸铁管、地下室污水管为镀锌钢管。2.4、电气设计、电气设计 本工程高压部分及低压柜发电机组设置在 32 号楼地下一层。电气安装部分内容包括：各类配电箱、开关箱、控制箱的安装。照明配电箱，电度表箱安装。电缆桥架及电(2002-6)第 11 页 缆敷设。各类电气配管（包括消防报警、电话、电视等）。动力照明管内穿线。防雷接地。第第三三章章 施施工工准准备备工工作作与与施施工工总总平平面面布布置置及及管管理理措措施施 3.1、施工准备、施工准备 一、技术准备 技术工作直接关系到工程质量的好坏,在施工过程中一定要抓好技术方面的工作。技术准备主要有:1、项目部配备项目总工一名，土建工程师 5 名，电气工程师 2 名，给排水工程师 2名，测量工程师 2 名，各专业现场施工员合计 18 名。2、组织现场施工人员熟悉和审查施工图纸及有关技术措施,编制有关实施方案,在施工审定的基础上,技术人员要将工程概况、施工方案、技术措施及特殊部位的施工要点、注意事项等向全体施工人员作详细的技术交底,做到按设计施工图、规范和施工方案施工。3、认真学习施工图纸,会同设计院、建设单位及监理单位进行图纸会审,做好图纸会审记录,作为施工依据。4、培训施工人员掌握新工艺、新技术,重要工种和特殊工种施工人员需经培训考核合格后方可上岗。5、按施工平面布置图搭设临时设施,布置施工机具,做好场内施工道路,水电畅通,做(2002-6)第 12 页 好各种施工机械的维护保养工作,并对全体施工人员进行全面质量管理及安全教育。6、加强材料检验,及时提供材料合格证试验报告和混凝土配合比。7、土建与各专业要互相协调施工进度计划,以便紧密配合,按计划完成各施工任务,做到互不影响,确保施工总进度。8、进行工程测量及有关施工技术资料交接、审核、确认。二、施工机具准备 由于该工程场地狭窄，建筑物集中，工期较紧。经过系统计算分析并考虑留有充分备用后，计划了需要的施工机具种类与数量，主要施工机械设备的具体情况详见后章。根据该计划，现己完成了设备准备及维护，所有机械均处于待命状态。1垂直、水平运输机械 本工程共安装 6 台井架；2混凝土施工机械 1）混凝土采用自拌混凝土，采用现场搅拌站生产。每小时内保证供应能力至少为175m3。在地下室底板浇灌的施工过程中，现场配备 3 台中联 HBT60C 输送泵，每台泵输送能力为 60m3/h，考虑频繁拆卸、连接输送管等因素，实际输送能力约为 45m3/小时台。2）现场附近设置 3 座应急临时搅拌机，确保不因混凝土搅拌站故障而造成砼供不上，造成砼中断，其现场备料完全与搅拌站一致。共布置 3 台 750L 搅拌机及自动秤量机，生产能力为 30m3/h，以备应急需要。(2002-6)第 13 页 3钢筋制作及连接机械w w w.z h u l o n g.c o m 钢筋制作机械包括切断机 5 台、弯曲机 3 台、调直机 5 台、对焊机 2 台。钢筋现场接头机械包括直螺纹钢筋滚轧机 2 台、交流焊机 2 台。4模板加工机械 准备模板加工机械包括：电锯 12 台、电刨 6 台、电钻 16 台。5变压器及备用发电机 现场已有变压器供现场施工及临时设施用电，另现场准备柴油发电机一台，容量为250KVA/台。一旦市政电网停电，立即启用柴油发电机带动输送泵等急需用电的机械设备。三、物质条件准备 由于施工材料的供应及时与否对于工程施工进度非常重要，我们将在施工过程中根据施工进度安排组织好材料的进场与检验工作（其中包括进场前的样品等送检）。3.2、水源选择及临时给水系统、水源选择及临时给水系统 1水源利用现场市政管网给水。2配水管网的布置:采用环形布置,给水管采用明管。3本工程建筑面积比较大，现场用水主要是养护混凝土、生产水泥砂浆、零星混凝土、消防、浴厕间用水等。给水网采用环网布置,以供各处用水。施工临时用水平面布置图详见附图所示。(2002-6)第 14 页 3.3、施工临时用电组织设计、施工临时用电组织设计 为了保证安全生产、文明施工,依据 JGJ46-88 建设部颁发施工现场临时用电安全技术规范及现场实际情况编制本临时用电组织设计。1、由甲方提供一台临时变压器。2、自备电源 1）.型号:250GF 型柴油发电机 2）.位置和位置要求 a、柴油发电机设在室内，紧靠配电房(见总平面布置图)。b、柴油发电机设在室内,以免风、沙、雨及阳光对其侵害。c、发电机的排烟管道必须伸出窗外，并且在相关的室内或周围地区严禁存放储油桶等易燃易爆物品。d、自备发电机电源与外线路严禁并联运行。e、自备发电机的供配电系统应采用具有保护零线的三相五线中性点直接接地系统。f、自备发电机系统的接地，接零系统应独立设置，与外电源隔离，不得有电气连接。g、市电停电时,柴油发电机保证输送泵等重要负荷用电。3配电线路设计 1)、低压配电线路形式选择：采用放射式。(2002-6)第 15 页 2)、基本保护系统 按照 JGJ46-88施工现场临时用电安全技术规范规定，施工现场变压器低压侧中性点直接接地，在三相五线制临时用电工程中，必须采用具有专用保护零线的 TN-S接零保护系统，并在专用保护零线上做不少于三处的重复接地。3)配电线路的选择：由总配电箱分别引出干线回路，向各用电点供电(见临时用电平面图)。选用 VV22-435+116 电缆直埋敷设,过道路时加钢管保护。4、施工现场接地装置 1)、本工地施工用电主干线为三相五线制，在总配电箱处增设人工接地极，人工接地极利用 40404 的角钢埋入地下，埋深大于 0.7 米,要求接地电阻不大于 10。2)、发电机处增设独立的人工接地极。3)、所有配电箱外壳和施工机具的金属外壳都应与 PE 线连接。3.4、施工总平面布置及管理、施工总平面布置及管理 本工程设一层地下室，地上为住宅楼。施工平面上作如下布置：1 施工道路：现场的施工道路硬地化。2 施工场地：进场后，场地砌砖围起，形成封闭，南侧留有大门。3.砼输送泵：设三台砼输送泵，有专门的行车道、上料台。4.井架：共设 6 台井架，每栋一台，主要负责装修工程的砂浆、砖块等的垂直运输(2002-6)第 16 页 任务。5.周转材料堆场：周转材料堆场设在施工现场的南面。便于材料的周转倒运。6.砂浆搅拌站：本工程共设置三台搅拌机，在结构施工时做应急砼搅拌站，砌筑砂浆搅拌站设在施工现场的东面，对着井架以利于运输；在装修施工时负责装修砂浆及少量砼的搅拌。8钢筋加工棚：本工程设有一个钢筋加工棚。9.其它临时设施：办公室集中在西南面；宿舍、食堂、厕所、休息间设在施工现场南面生活区。3.5、施工总平面管理措施、施工总平面管理措施 为了减少各种材料的运距,避免无效劳动,有效地组织现场的平面及立体交叉作业,最大限度利用空间,确保做到文明施工,施工平面管理工作设有专人负责,划片包干管理,未经工地负责人同意,任何人不得任意改变。1设立现场领导小组。现场领导小组是现场施工生产的指挥中心,办公室内挂有工程进度控制网络图,设备、劳动力调配图,气象统计表及质量控制图等。做到现场施工有条不紊,高质量、高速度、高效率地运转。2现场施工道路均要硬地化,基坑坡顶排水沟必须做好。施工时要加强对排水沟的管理,保持水沟的畅通。不得任意挖沟阻塞交通和排水通道。确实需要损坏这些设施时,要征得现场领导同意,然后集中组织力量,突击施工,并迅速采取措施恢复使用功能,管理(2002-6)第 17 页 人员要经常检查督促,及时解决问题。3 施工现场的水准点和轴线控制桩应有明显的标志,并加以妥善保护,任何人不得损坏。4砂石、钢筋、模板及其它材料,应根据施工进度计划安排,分批分期进场,场地要统一规划,严格控制堆放地盘,切实贯彻落实科学管理,严禁随心所欲,造成浪费、或堵塞交通运输等事故发生。5在现场设置临时搅拌站必须做好防尘、防烟、防泥浆、防噪声等环保工作，布置必要的污水处理设施。6所有临时设施必须按照施工平面图规划要求办,按质量标准办,不能够马虎凑合,降低标准,一定要保证运输道路畅通无阻。7对整个现场的布置和保持,管理人员要经常督促检查并落到实处。第第四四章章 施施工工组组织织管管理理 本公司若荣幸中标，将根据本项目工程施工技术难度较大、质量与工期要求也较高的特点，组成一个强有力的现场总承包施工管理机构。在本公司内挑选实力雄厚、敢打硬仗的施工作业队伍，挑选懂技术、会管理、工作认真、吃苦精神强的施工管理人员实施本工程的相关管理内容。确保本项目优质、快速地按期投入使用。同时在管理成员、施工机械、物资保证、施工技术管理等方面都要得到最充分的保证，实现施工综合成本的有效控制。为实现本工程建设的优质、高速、安全。文明、低耗的目标而奋斗，本工(2002-6)第 18 页 程采用项目法施工的管理体制。w w w.z h u l o n g.c o m 一、施工管理体制的设置原则 1、形成有一定权威性的统一指挥，协调各方面的关系，确保工程按要求顺利完成。2、根据本工程规模、技术复杂程度等因素建立管理组织。3、采用项目管理体制的同时，经济合同手段辅助以部分行政手段，明确各方面责、权、利。二、项目法施工 在本工程施工中实施项目法施工的管理模式，组建本工程的项目经理部，对工程施工全过程的进度、质量、安全、成本及文明施工等负全责。项目经理部要以工程项目管理为核心，以优质、高速、安全、文明为主轴，加强动态、科学管理，优化生产要素，精心施工，大力推广先进施工技术，在创质量优良的同时，力争提前完成施工任务。在推行项目法施工的同时，从文件控制、材料采购到产品标识、过程控制等过程中，切实执行 ISO9002 标准和公司质量保证体系文件，达到创优质高效的目标。项目经理对工程项目行使计划、组织、协调、控制、监督、指挥职能、全权处理项目事务，其下设技术组、经营组及材料设备组。项目经理部对公司实行经济责任承包。项目内部工程技术管理人员通过岗位目标责任制和行为准则来约束，共同为优质、安全、高速、低耗地完成项目任务而努力工作。三、组建项目经理部 本工程拟实行项目法施工管理，委派我公司实践经验丰富和管理水平高的同志担任(2002-6)第 19 页 项目部主要负责人，选聘技术、管理水平高的技术人员、管理人员、专业工长组建项目部。项目管理层由项目经理、项目副经理、技术负责人、安全主管、质量主管、材料主管、保卫主管、机械主管和后勤主管等成员组成，在建设单位、监理单位和公司的指导下，负责对本工程的工期、质量、安全、成本等实施计划。组织、协调、控制和决策，对各生产施工要素实施全过程的动态管理。作业层人员的配备：施工人员均挑选有丰富施工经验和劳动技能的正式工和合同工，分工种组成作业班组，挑选技术过硬、思想素质好的正式职工带班。为保证项目部管理层指令畅通有效，工作安排采用“施工任务书”的形式。要求签发人和执行人签字，项目经理层作为执行的监督者。施工任务书的工作内容完成后由签发人封闭并签字，如未能封闭必须找出原因并对执行人进行处罚。四、项目经理部组织机构图 工程部：由各分项工程工长组成，直接管理和指挥班组施工生产。设备部：现场机械设备的维护、保养、运行纪录。质量安全部：质量检查、安全检查、文明施工、生活卫生检查。资料室：资料整理，材料送检。水电部：水电施工现场指挥。材料部：材料采购、装卸、保管、发放。后勤组：现场保卫、食堂管理。五、主要管理人员 (2002-6)第 20 页 序号 职务 姓名 职务、职称 学历 序号 职务 姓名 职务、职称 学历 6 项目经理*工程师 大学 7 项目副经理*工程师 大专 8 项目技术负责人*高级工程师 本科 10 质量安全部*工程师 大专 11 质量安全部*助工（负责文明施工）大专 12 质量安全部*助工 13 水电安装部*助工 大专 14 材料部*助工 高中 15 设备部*助工 大专 16 设备部*17 测量组组长*工程师 本科 18 专职资料员*助工 大专 19 专职质检员*助工 本科 2 0 专职安全员*助工 大专 2 1 工程部（木工工长）*八级工 2 2 工程部（钢筋工长）*八级工 2 3 工程部（混凝土工长）*八级工 2 4 工程部（水电工长）*八级工 2 5 工程部（装修工长）*八级工 2 6 机械班长*八级工 2 7 电工班长*八级工 2 8 架工班长*八级工 2 9 杂工班长*(2002-6)第 21 页 六、劳动力组织w w w.z h u l o n g.c o m 本工程工程量大，工期长，所需要的劳动力数量也多。工种包括混凝土工、钢筋工、木工、水电安装工、砌筑工、装修工等。根据施工进度计划制定劳动力需求计划，组织人员进场，安排生活，登记并进行进场教育。公司工程部安全部人事部工会工程处项目经理项目副经理技术负责人工程部质安部材料部仓管部保卫部机械部后勤组测量组资料室 组织机构图 第第五五章章 施施工工机机械械设设备备配配备备 5.1、土石方施工阶段机械设备配备、土石方施工阶段机械设备配备 一、配备说明：现场土石方施工包括土石方开挖和土石方回填，进场后立即组织相应机械设备进场，进行土石方开挖施工，为下一步工程施工创造条件；主要安排 2 台履带反铲挖土机、1 台机械炮机、5 把风镐、10 辆运土汽车等，以及施工测量设备：1 台全站仪、1 台经纬(2002-6)第 22 页 仪、1 台自动安平水准仪、2 把塔尺、2 把 50M 钢卷尺等。基坑内土方开挖利用 2 台反铲挖土机进行开挖方，挖土的过程中可能会遇到较为坚硬的岩石层，此时利用机械炮机和风镐进行松动。土石方开挖施工时测量人员要随时在场，开挖前放线，确定开挖的范围；开挖过程中要密切注意土层的标高控制，以防超挖。二、机械设备配备一览表：序号 机械设备名称 性能 数量 备注 1 履带反铲挖土机 1.2 M3 2台 2 机械炮机 1 台 3 风镐 5 把 4 运土汽车 10 M3 2 0辆 5 测量设备 1 套 5.2、地下室结构施工阶段机械设备配备、地下室结构施工阶段机械设备配备 一、配备说明：在地下室结构施工阶段，主要考虑到地下室防水钢筋混凝土工程的施工。根据现场场地，配 3 台 750L 搅拌机、40 辆手推车、3 台混凝土输送泵、2 套钢筋加工设备、2 套模板加工设备等等。配备 3 台 750L 搅拌机主要用于底板承台、基础梁及天然基础砖模的砂浆搅拌，以及护坡砂浆的搅拌。配备 3 台混凝土输送泵主要用于地下室混凝土的施工。配备 20 台扬程 30M 的潜水泵抽除下室基坑集水井内的积水。(2002-6)第 23 页 二、机械设备配备一览表 序号 序号 机械设备名称 机械设备名称 性能 性能 数量 数量 备注 备注 1.搅拌机 7 50 L 3台 砂浆搅拌及零星混凝土搅拌 HB T 8 0 D 8 0 M3 H 2台 2.混凝土输送泵 HB T 6 0 E 6 0 M3 H 1 台 混凝土输送 3.钢筋切断机 6 40 MM 2台 钢筋加工 4.钢筋弯曲机 6 40 MM 2台 钢筋加工 5.钢筋调直机 6 40 MM 1 台 钢筋加工 6.电焊机 B X 3 50 2台 钢筋焊接 7.木工加工机具 2套 模板加工 8.混凝土振捣棒 50 2 0支 混凝土振捣 9.混凝大平板振捣仪 P Z50 5 台 混凝土振捣 10.全站仪 G T S 3 11 1 台 测量放线 11.激光经纬仪 2 1 台 测量放线 12.经纬仪 N2 2台 测量放线 13.水准仪 自动安平 2台 标高测量 14 潜水泵 扬程 3 0 M 2 0支 降排水 5.3、主体结构施工阶段机械设备配备、主体结构施工阶段机械设备配备 一、配备说明：主体结构施工阶段的机械设备大部分与地下室结构施工阶段相同，如混凝土输送泵、钢筋模板加工机械、测量设备等。考虑到主体结构施工期间的砌筑工程施工需要，另配备 6 台 1t 的快速提升架，以方便砌体、砂浆的垂直运输，砌筑工程施工 3 台 400L 搅拌机用于砂浆的生产。二、机械设备配备一览表：序号 序号 机械设备名称 机械设备名称 性能 性能 数量 数量 备注 备注 1.搅拌机 40 0 L 3台 砂浆搅拌及零星混凝土搅拌 (2002-6)第 24 页 序号 序号 机械设备名称 机械设备名称 性能 性能 数量 数量 备注 备注 HB T 8 0 D 8 0 M3 H 2台 2.混 凝 土输送泵 HB T 6 0 E 6 0 M3 H 1 台 混凝土输送 3.快速提升架 1t 6台 材料运输 4.钢筋切断机 6 40 MM 2台 钢筋加工 5.钢筋弯曲机 6 40 MM 2台 钢筋加工 6.钢筋调直机 6 40 MM 1 台 钢筋加工 7.电焊机 B X 3 50 2台 钢筋焊接 8.木工加工机具 2套 模板加工 9.混凝土振捣棒 50 2 0支 混凝土振捣 10.混凝大平板振捣仪 P Z50 5 台 混凝土振捣 11.全站仪 G T S 3 11 1 台 测量放线 12.激光经纬仪 2 1 台 测量放线 13.经纬仪 N2 2台 测量放线 14.水准仪 自动安平 2台 标高测量 15.潜水泵 扬程 3 0 M 2 0支 降排水 5.4、装修及安装施工阶段机械设备配备、装修及安装施工阶段机械设备配备 一、配备说明：安装及装修施工阶段的机械设备主要考虑到材料的垂直运输，装修材料的运输主要靠快速提升架，砂浆生产设备、测量设备仍然配备，其他设备按需配备。二、机械设备一览表 序号 序号 机械设备名称 机械设备名称 性能 性能 数量 数量 备注 备注 1 搅拌机 40 0 L 2台 砂浆搅拌 3 快速提升架 1T 6台 材料运输 4 钢筋切断机 6 40 MM 2台 钢筋加工 5 钢筋弯曲机 6 40 MM 2台 钢筋加工 6 钢筋调直机 6 40 MM 1 台 钢筋加工 7 电焊机 B X 3 50 10台 钢筋焊接 8 木工加工机具 2套 9 激光经纬仪 2 1 台 施工放线 (2002-6)第 25 页 序号 序号 机械设备名称 机械设备名称 性能 性能 数量 数量 备注 备注 10 经纬仪 N2 2台 施工放线 11 水准仪 自动安平 2台 施工测量 5.5、机械设备的操作、保养与维修、机械设备的操作、保养与维修 现场施工机械设备由专人负责操作，操作人员必须持证上岗作业。经理部组织技术精良的维修班组，严格按照机械操作规程及保养制度进行及时保养和维修，保证其正常运转，充分发挥机械优势，确保工程的顺利进行。要求机械完好率达到 90以上，利用率达到 95以上。第第六六章章 施施工工部部署署及及综综合合进进度度计计划划 6.1、综合管理目标、综合管理目标 1工程质量：公司已明确质量总目标：结构优良、装饰优良，确保优良工程，技术质量保证资料齐全完备，感观得分为 88 分以上。2工期：确保本工程工期日历天 273 天，混凝土结构 113 天完成，装修工程 110天，争取提前交付。3安全与消防:在整个施工期间，无重大伤亡事故；杜绝发生火灾事故，按“一标三规范”达到“五无“工地标准，即无重伤、无死亡、无火灾、无重大机械事故、无事物中毒。(2002-6)第 26 页 4机械利用率:68%,机械完好率 95%。5场容管理:文明施工检查达标，达到市级文明安全工地标准，争创建花园式建筑工地。6.2、施工部署、施工部署 本工程工程设一层地下室，地上为住宅工程。根据本工程层数少、平面大的特点，将地下室集中完成，按照后浇带分为 4 个施工段。进入上部结构施工阶段时，把各专业段的人员根据不同的栋号分成六个作业队。各施工队在自己的作业区范围内实行交叉流水作业，形成几部分同时往上施工的局面。主体结构进行到六层时,砌筑进场。同时，在结构施工中作好各种管道、孔洞的预留及预埋件与空调风管吊筋的留设。形成结构施工齐头并进的局面。同时还抓好屋面的防水施工及花岗石、铝合金玻璃的施工。其它配套设施及工种亦在结构封顶后陆续进场,在总控制网络的调节下,有组织有计划地施工,达到紧张有序，忙而不乱，文明施工，一次成优。6.3、施工进度计划安排、施工进度计划安排 按招标书要求，本工程施工总工期 273 天（32 栋为 365 天），分别安排如下：1、打桩工程 30 天；2、土方工程 30 天；3、地下室结构工程 54 天；(2002-6)第 27 页 4、土建施工 144 天，各工序相互交插作业；5、检查清理 30 天；详细施工计划见附图施工总进度网络计划图。第第七七章章 主主要要分分部部分分项项工工程程的的施施工工方方法法 7.1、施工测量控制、施工测量控制 在本工程施工测量放线之前，除了检查好所有使用的测量仪器及工具外，还将做好以下准备工作。1熟悉和核对设计图中的各部位尺寸关系；2制定各细部的放样方案；3准备好放样数据。一、了解施工部署、制定测量放线方案 1、从施工流水的划分、开工次序、进度安排和施工现场暂时工程布置情况等方面，了解测量放线的先后次序、时间要求以及测量放线人员的安排。2、根据现场施工总平面与各方面的协调。选好点位，防止事后相互干扰，以保证控制网中主要点位能长期稳定地保留。3、根据设计要求和施工部署，制定切实可靠的测量放线方案。4、根据场地情况、设计与施工的要求，按照便于控制全面又能长期保留的原则，测设场地平面控制网与标高控制网。(2002-6)第 28 页 5、验线工作：各分项工程在测量放线后，应由测量工程师及专职质检员验线以保证精度、防止错误。二、主轴线的控制 主轴线的控制采用全站仪。根据本工程的实际情况，建立一个方格网，点位布置要考虑便于方格网测量和施工定线需要，布设在建筑周围、次要通道或空隙处。这样能长期保存。标桩的制作，在标桩的顶站安装一块 1010cm 的钢板，钢板下面焊有锚固钩，然后将其埋固于桩身混凝土之中。标板上最后标定点位时，在钢板上钻一个直径为 12mm的小孔，通过中心区一个十字线。小孔周围用红漆画一圆圈，使点位醒目。施工中，在标桩四周打入保护桩，在上面围绕铁丝，对测量标桩加以保护，防止受毁坏。三、主轴线的竖向传递 本工程竖向轴线的引测，主要是各层放线和结构竖向控制的依据，其中，以建筑物轮廓轴线和控制电梯井轴线的投测更为重要。施工中对竖向偏差的要求高，为了满足测量精度的要求，进行轴线的竖向投测 地下室施工结束后，在砼板面安置激光基点，用 20020010mm 的钢板焊接锚固钩，设置到预定位置，用经纬仪投测各级轴线，定出如图所示激光基准点。在钢板上凿刻一小圆心即为激光控制点。在施工控制中，将铅垂仪架在这些激光基准点上对中、整平。在板面预留的激光洞孔盖上一块接收靶，然后使激光器起辉放光，光斑显示在接收(2002-6)第 29 页 靶上。为了保证激光控制点的准确性，在每次施测之前必须检查铅垂仪，使其激光点和十字丝中心点重合。另外为了消除竖轴不垂直水平轴的误差,需绕竖轴转动照准部,让水平度盘分别在 0、90、180、270四个位置上，观察光斑变动位置，并作标注，若有变动，其变动的位置成十字的对称型，对称连线的交点即为精确的铅垂中点。重复此方法投出其余的激光点。检查无误后可弹墨线，作为放线依据。四、高程的控制 在施工场地四周建立一水准网，水准网的绝对高程应从附近的高级水准点引测，引用的水准点应经过检查。联系于网中一点，作为推算高程的依据。为了保证水准网能得到可靠的起算依据，为了检查水准点的稳定性，将建立一个水准基点组，此水准基点由三个水准点组成。每隔一定时间或发现有变动的可能时，将全区水准网与水准基点组进行联测，以查明水准点高程是否变动。五、高程的传递方式 1、高程向下传递方式 在进行地下室施工时，高程的传递采用在坑边架设一吊杆从杆顶向下挂一根钢尺（钢尺 0 点在下），在钢尺下端吊一重锤，重锤的重量应与检定钢尺时所用拉力相同。为了将地面水准点 A 的高程 HA 传递到坑内的临时水准点 B 上，在地面水准点和基坑之间安置水准仪，先在 A 点立尺，测出后视读数 a，然后前视钢尺，测出前视读数 b，接着将仪器搬到坑内，测出钢尺上后视读数 c 和 B
