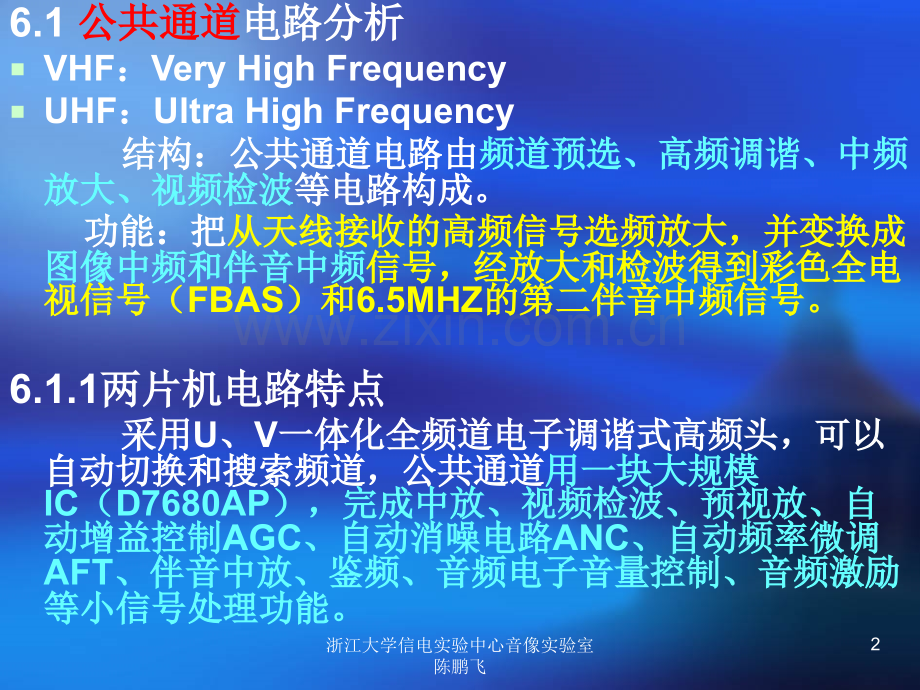

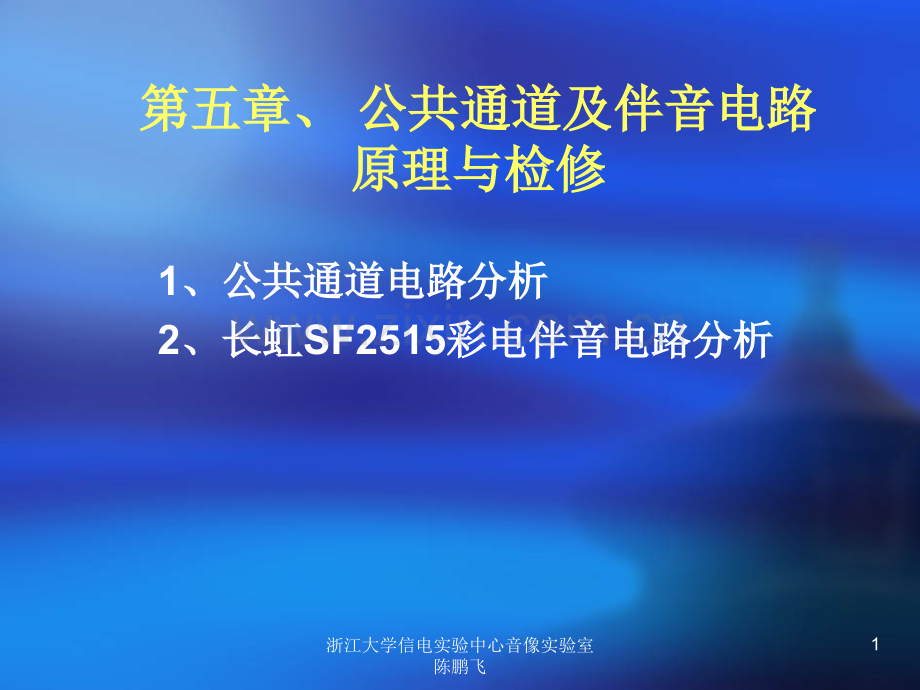

浙江大学信电实验中心音像实验室 陈鹏飞1 第五章、第五章、公共通道及伴音电路公共通道及伴音电路原理与检修原理与检修1、公共通道电路分析、公共通道电路分析2、长虹、长虹SF2515彩电伴音电路分析彩电伴音电路分析浙江大学信电实验中心音像实验室 陈鹏飞26.1 公共通道公共通道电路分析电路分析VHF：Very High FrequencyUHF：Ultra High Frequency 结构：公共通道电路由结构：公共通道电路由频道预选、高频调谐、中频频道预选、高频调谐、中频放大、视频检波放大、视频检波等电路构成。等电路构成。功能：把功能：把从天线接收的高频信号选频放大，并变换成从天线接收的高频信号选频放大，并变换成图像中频和伴音中频图像中频和伴音中频信号，经放大和检波得到彩色全电信号，经放大和检波得到彩色全电视信号（视信号（FBAS）和）和6.5MHZ的第二伴音中频信号。的第二伴音中频信号。6.1.1两片机电路特点两片机电路特点 采用采用U、V一体化全频道电子调谐式高频头，可以一体化全频道电子调谐式高频头，可以自动切换和搜索频道，公共通道自动切换和搜索频道，公共通道用一块大规模用一块大规模IC（D7680AP），完成中放、视频检波、预视放、自），完成中放、视频检波、预视放、自动增益控制动增益控制AGC、自动消噪电路、自动消噪电路ANC、自动频率微调、自动频率微调AFT、伴音中放、鉴频、音频电子音量控制、音频激励、伴音中放、鉴频、音频电子音量控制、音频激励等小信号处理功能。等小信号处理功能。浙江大学信电实验中心音像实验室 陈鹏飞31.高频调谐电路性能及结构高频调谐电路性能及结构 从天线接收的高频信号经高频放大、本机从天线接收的高频信号经高频放大、本机振荡、混频，选出预选频道的中频信号。要求：振荡、混频，选出预选频道的中频信号。要求：（1）频率特性足够平坦，保证色度）频率特性足够平坦，保证色度/亮度的亮度的比例关系，防止色度失真失色；比例关系，防止色度失真失色；浙江大学信电实验中心音像实验室 陈鹏飞4（2）本振频率稳定度高，防止伴音图像频偏，互）本振频率稳定度高，防止伴音图像频偏，互相产生干扰；相产生干扰；（3）匹配要好，减少反射驻波，以减少彩色失真，）匹配要好，减少反射驻波，以减少彩色失真，图像清晰度变差，重影。图像清晰度变差，重影。浙江大学信电实验中心音像实验室 陈鹏飞5 2、高频头的电路结构框图如下：、高频头的电路结构框图如下：PPT7浙江大学信电实验中心音像实验室 陈鹏飞6 3、工作原理、工作原理 从天线接收的电视信号经过匹配器耦合进入高从天线接收的电视信号经过匹配器耦合进入高频头，经过选频电路后进行高频放大，放大的信号频头，经过选频电路后进行高频放大，放大的信号与本机振荡的频率经过混频，与本机振荡的频率经过混频，取出取出38MHZ的图像载的图像载频和频和31.5MHZ的伴音载频信号，送中放电路。的伴音载频信号，送中放电路。Fs是是伴音载频、伴音载频、fc是色度载频、是色度载频、fp是图像中频载频。是图像中频载频。高放分成高放分成L、H、U三个波段，由三个波段，由V703、V704、V705三只高放管分别控制，通过切换开关分别使其三只高放管分别控制，通过切换开关分别使其中某一晶体管导通，选择某频段。若三个波段均不中某一晶体管导通，选择某频段。若三个波段均不正常，可检查对应晶体管的工作状态。导通管的集正常，可检查对应晶体管的工作状态。导通管的集电极工作电压约电极工作电压约11.7V。（P71图图3-9）AGC电路通过调节高放管支流偏置电压来改变放电路通过调节高放管支流偏置电压来改变放大倍数，实现自动增益控制。大倍数，实现自动增益控制。BM是提供支流偏置的公共端。是提供支流偏置的公共端。浙江大学信电实验中心音像实验室 陈鹏飞7 AFT自动频率调节电路，可采用电容或电感三自动频率调节电路，可采用电容或电感三点式振荡电路。点式振荡电路。彩电中采用电容三点式振荡器，但彩电中采用电容三点式振荡器，但工作中可能会出现频率漂移，因此需要用工作中可能会出现频率漂移，因此需要用AFT。将末级中放输出的信号采样送至一个中心频率将末级中放输出的信号采样送至一个中心频率为图像载频（为图像载频（38MHZ）的鉴频器中进行鉴频。若本）的鉴频器中进行鉴频。若本振频率准确，图像载频刚好振频率准确，图像载频刚好38MHZ，则鉴频器输出，则鉴频器输出为为0，否者输出正或负电压，由此去自动调节本振，否者输出正或负电压，由此去自动调节本振频率。频率。本机振荡采用电调谐电路，使用变容管调节振本机振荡采用电调谐电路，使用变容管调节振荡频率。调谐的直流电压从荡频率。调谐的直流电压从BT端输入，变化范围端输入，变化范围0-30V，对于不同的频道，施加不同的电压。，对于不同的频道，施加不同的电压。PPT51浙江大学信电实验中心音像实验室 陈鹏飞8浙江大学信电实验中心音像实验室 陈鹏飞9例如：如果电视发射台将浙江台节目调制在例如：如果电视发射台将浙江台节目调制在4频道输出，频道输出，4频道的频率范围是频道的频率范围是7684MHZ（见（见P30表表1-3我国电视广播频道划我国电视广播频道划分），分），电视机调谐到电视机调谐到4频道时的本振频率为频道时的本振频率为115.25MHZ。经过混频电路，得到中频伴音。经过混频电路，得到中频伴音和图象信号分别为：和图象信号分别为：115.25MHZ84MHZ伴音载频伴音载频31.5MHZ 115.25MHZ76MHZ图象载频图象载频38MHZ （伴音边带（伴音边带0.25MHZ，图像边带，图像边带1.25MHZ）浙江大学信电实验中心音像实验室 陈鹏飞10 4.中放与中放与AGC电路电路中放与中放与AGC电路由电路由TA7680集成电路及外围电集成电路及外围电路构成。电路要求：路构成。电路要求：（1）频率特性曲线要好，为减少伴音对图像）频率特性曲线要好，为减少伴音对图像及色度的干扰，应使伴音中频处衰减及色度的干扰，应使伴音中频处衰减50dB以上；以上；（2）AGC控制在控制在6070dB之间，之间，TA7680AP含有中频通道和伴音电路中的小信号处理部分。含有中频通道和伴音电路中的小信号处理部分。完整的中频通道由图像中放、视频检波、视频完整的中频通道由图像中放、视频检波、视频放大、消噪电路、中放和高放放大、消噪电路、中放和高放AGC、AFC等与声等与声表面波滤波器（表面波滤波器（SWAF）组成，见图）组成，见图34。浙江大学信电实验中心音像实验室 陈鹏飞11图图34 TA7680内部结构框图及引脚内部结构框图及引脚浙江大学信电实验中心音像实验室 陈鹏飞12 6.1.2 西湖西湖54CD6彩电的公共通道彩电的公共通道1.高频调谐器及外围电路高频调谐器及外围电路 功能：频段切换（功能：频段切换（L、H、U三个频段的分配见三个频段的分配见P30页图表页图表13），高频调谐、），高频调谐、AGC、AFT。高频头的高频头的8引脚的定义和电平见引脚的定义和电平见P70表表34。浙江大学信电实验中心音像实验室 陈鹏飞13电路工作原理：电路工作原理：（1）电调谐电路）电调谐电路 4只变容二极管分别并只变容二极管分别并接到高放输入、输出，混频输入和本振回路。接到高放输入、输出，混频输入和本振回路。见图见图36。PPT15浙江大学信电实验中心音像实验室 陈鹏飞14 在在0-30V调谐电压作用下相当于一个调谐电压作用下相当于一个4联可变电容器，对联可变电容器，对4个回路进行统调跟踪，个回路进行统调跟踪，使任一电视频道都能在混频输出端得到使任一电视频道都能在混频输出端得到38MHZ的图像中频和的图像中频和31.5MHZ伴音中频。伴音中频。为使高频头正常工作，需给各引脚加上为使高频头正常工作，需给各引脚加上适当电压，见附图。频段选择控制信号由遥适当电压，见附图。频段选择控制信号由遥控板过来，分别控制控板过来，分别控制V703、V704、V705三三只高放管，选择只高放管，选择BU、BH、BL频段中的一个。频段中的一个。浙江大学信电实验中心音像实验室 陈鹏飞15返回返回P6PPT63浙江大学信电实验中心音像实验室 陈鹏飞16（2）AGC由由AT7680中放电路控制，通过调中放电路控制，通过调节高放直流正向偏置电压，改变增益来实现。节高放直流正向偏置电压，改变增益来实现。（3）AFT自动频率微调，需要一个自激振荡自动频率微调，需要一个自激振荡电路，彩电中采用电容三点式振荡器。振荡频率电路，彩电中采用电容三点式振荡器。振荡频率高，但容易产生频率漂移，所以要采用高，但容易产生频率漂移，所以要采用AFT。在。在AFT关闭或最佳调谐状态时，电压大约关闭或最佳调谐状态时，电压大约6.7V。（4）变容管采用直流电压控制进行调谐。）变容管采用直流电压控制进行调谐。BT端为直流反偏电压输入端，调谐电压端为直流反偏电压输入端，调谐电压030V，对不同频段切换施加不同电压，可产生，对不同频段切换施加不同电压，可产生214个个阶梯，相当于阶梯，相当于14位的位的DAC输出，输出，PWM形式。形式。浙江大学信电实验中心音像实验室 陈鹏飞17浙江大学信电实验中心音像实验室 陈鹏飞18 2.中频通道电路中频通道电路 主要由主要由V161，Z101，N101等元器件组成。等元器件组成。（a）高频头最终输出的中频信号从高频头最终输出的中频信号从IF端输出端输出V161中频预放电路，中频预放电路，L162为高频扼扼流圈与为高频扼扼流圈与V161输出（分输出（分布）电容组成并联谐振电路，谐振于图像中频布）电容组成并联谐振电路，谐振于图像中频38MHZ。L161是直流对地短路，是直流对地短路，R161为阻抗匹配，为阻抗匹配，C161信号信号耦合，耦合，R162、R163提供直流偏置。提供直流偏置。（b）R164和和C162组成退耦电路，组成退耦电路，L162，R165组成组成高频提升电路，高频提升电路，R166电流串联负反馈电阻。预中放输电流串联负反馈电阻。预中放输出经出经C163耦合到耦合到声表面波滤波器（带通滤波器）声表面波滤波器（带通滤波器）使输出的中频信号带宽、幅频特性符合要求，该双端信使输出的中频信号带宽、幅频特性符合要求，该双端信号从号从TA7680A的第的第7、8脚输入中放集成电路。脚输入中放集成电路。浙江大学信电实验中心音像实验室 陈鹏飞19浙江大学信电实验中心音像实验室 陈鹏飞20 (c)进入进入IC的信号放大后的信号放大后经视频检波器输出的经视频检波器输出的视频信号经内部视频放大视频信号经内部视频放大消噪消噪从从P15脚脚输出到输出到伴音、解码、亮度通道和扫描电路伴音、解码、亮度通道和扫描电路；另一路从内部另一路从内部AGC检波电路。检波电路。(d)N101第第5脚外接中放脚外接中放AGC滤波电容滤波电容C106经经AGC检波后输出的检波后输出的AGC电压电压中放中放AGC放大放大控制中放电路增益。若中放电路增益下降到控制中放电路增益。若中放电路增益下降到一定的程度一定的程度AGC延时电路起作用延时电路起作用从从N101的的P11脚输出一高放脚输出一高放AGC电压电压VAGC，去控制高频，去控制高频头高放级增益。头高放级增益。N101第第10脚接脚接R151电位器调节电位器调节AGC延迟，实现延迟，实现AGC延迟控制。延迟控制。浙江大学信电实验中心音像实验室 陈鹏飞21浙江大学信电实验中心音像实验室 陈鹏飞22 用鉴相电路作用鉴相电路作AFT（P13、P14），当图像），当图像中频载波频率为中频载波频率为38MHZ标准频率时，标准频率时，AFT无误无误差电压输出。当图像中频载波频率偏移时，差电压输出。当图像中频载波频率偏移时，AFT鉴相器将输出一正或负误差信号。鉴相器将输出一正或负误差信号。AFT误误差电压与差电压与P13脚的直流电压相加，经遥控电路脚的直流电压相加，经遥控电路中的中的AFT开关开关高频头高频头AFT端对高频头本机端对高频头本机振荡频率实现自动频率调整，使高频头中输出振荡频率实现自动频率调整，使高频头中输出的图像中频载波刚好为的图像中频载波刚好为38MHZ。浙江大学信电实验中心音像实验室 陈鹏飞236.1.3 长虹长虹SF2515彩电的公共通道彩电的公共通道1、高频调谐器及供电电路、高频调谐器及供电电路任务：任务：对射频对射频信号放大、信号放大、混频，将电混频，将电视信号变换视信号变换成具有固定成具有固定中频的图像中频的图像中频信号和中频信号和伴音中频信伴音中频信号。号。浙江大学信电实验中心音像实验室 陈鹏飞24高频调谐器电源电压为高频调谐器电源电压为+5V，BM端为电源电压端为电源电压供电端。供电端。波段电压波段电压BH、BL由集成电路内部形成，由集成电路内部形成，、脚为波段电压输出脚。脚为波段电压输出脚。调谐电压调谐电压VtVt由集成电路内部产生，由集成电路内部产生，脚为调谐控脚为调谐控制脉宽调制电压输出端。制脉宽调制电压输出端。高放高放AGCAGC控制电压直接对高频调谐器内部高放级控制电压直接对高频调谐器内部高放级增益进行调控，增益进行调控，2727脚为高放脚为高放AGCAGC控制电压的输出控制电压的输出脚。脚。射频信号由高频调谐器处理后，得到图像中频射频信号由高频调谐器处理后，得到图像中频信号和伴音中频信号，从信号和伴音中频信号，从IFIF端输出，直接送往图端输出，直接送往图像中频信号处理电路。像中频信号处理电路。浙江大学信电实验中心音像实验室 陈鹏飞252、图像中频信号处理电路、图像中频信号处理电路任务：对图像任务：对图像中频信号进行中频信号进行选择、放大、选择、放大、检波处理，从检波处理，从图像中频信号图像中频信号中检波出视频中检波出视频全电视信号和全电视信号和第二伴音中频第二伴音中频信号。信号。预中放和幅频预中放和幅频特性选择电路特性选择电路浙江大学信电实验中心音像实验室 陈鹏飞26（1）预中放和幅频特性选择电路）预中放和幅频特性选择电路 主要由V047、Z100、VD065组成。V047为预中放放大管。幅频特性选择电路主要由Z100、V068、VD065组成。（2）图像中）图像中频信号放大频信号放大和视频检波和视频检波浙江大学信电实验中心音像实验室 陈鹏飞276.2 长虹长虹SF2515彩电伴音电路分析彩电伴音电路分析任务：对第二伴音任务：对第二伴音中频信号进行放大、中频信号进行放大、鉴频、实现鉴频、实现TV/AV、AV/AV音频信号的音频信号的切换，再分别送往切换，再分别送往音频输出接口、音频输出接口、伴音功放电路，最后将经功率放大器放大后的音频伴音功放电路，最后将经功率放大器放大后的音频信号送往扬声器。信号送往扬声器。伴音系统电路浙江大学信电实验中心音像实验室 陈鹏飞286.2.1 第二伴音选择电路第二伴音选择电路 由由V260、V261、Z260组成。组成。作用：从视频全电视信号和第二伴音信号的混合信号中选出6.5MHz第二伴音中频信号。浙江大学信电实验中心音像实验室 陈鹏飞296.2.2 第二伴音中频放大和伴音鉴频电路第二伴音中频放大和伴音鉴频电路浙江大学信电实验中心音像实验室 陈鹏飞306.2.3 音频信号切换开关电路音频信号切换开关电路 主要由集成电路主要由集成电路HEF4052组成。组成。6.2.4 音频信号功率放大电路和音量控制电路音频信号功率放大电路和音量控制电路4+16V-SR666
