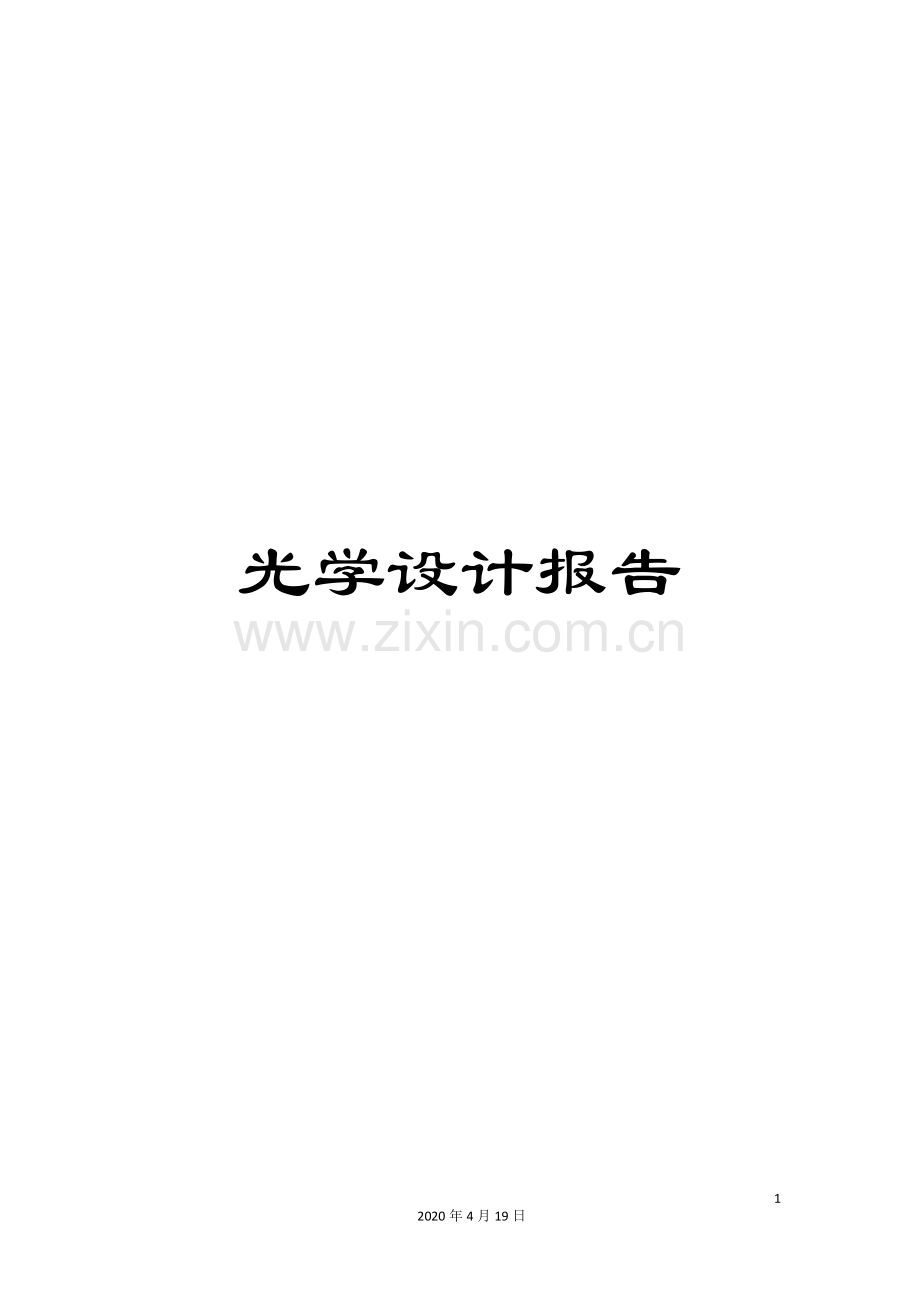

光学设计报告
100
2020年4月19日
文档仅供参考，不当之处，请联系改正。

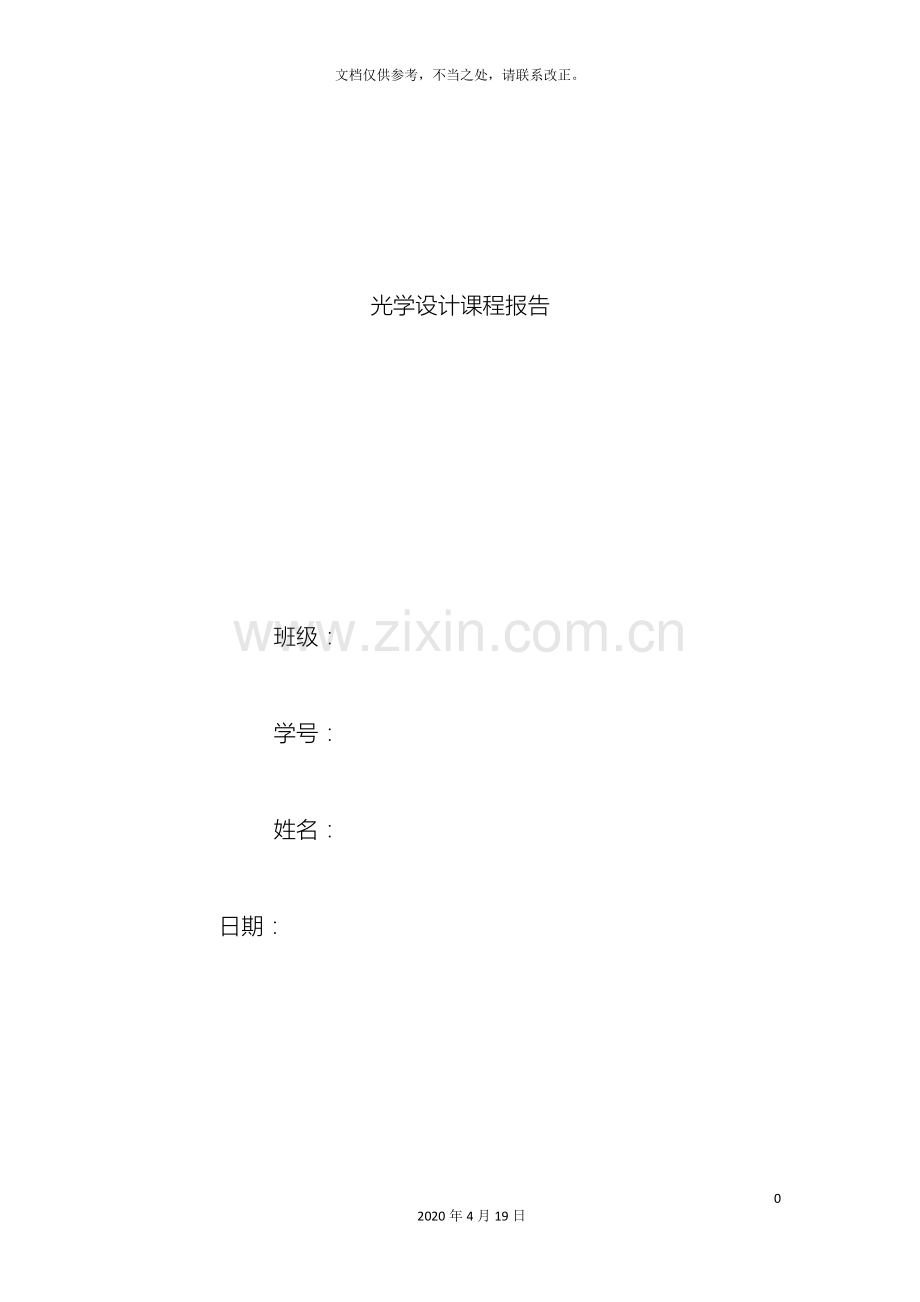

光学设计课程报告
班级：
学号：
姓名：
日期：
目录
一、 双胶合望远物镜的设计……………………02
二、 摄远物镜的设计……………………………12
三、 对称式目镜的设计与双胶合物镜的配合…20
四、 艾尔弗目镜的设计…………………………30
五、 低倍消色差物镜的设计……………………38
六、 无限筒长的高倍显微物镜的设计…………47
七、 双高斯照相物镜的设计……………………52
八、 反摄远物镜的设计…………………………62
九、 课程总结……………………………………70
一、 双胶合望远物镜的设计
1、设计指标：
设计一个周视瞄准镜的双胶合望远物镜（加棱镜），技术要求如下：视放大率：；出瞳直径：4mm；出瞳距离：大于等于20mm；全视场角：；物镜焦距：；棱镜折射率：n=1.5163(K9)；棱镜展开长：31mm；棱镜与物镜的距离40mm；孔径光阑为在物镜前35mm。
2、初始结构计算
(1) 求
根据光学特性的要求：
(2)计算平行玻璃板的像差和数
平行玻璃板入射光束的有关参数为
平行玻璃板本身的参数为
d=31mm； n=1.5163；
带入平行玻璃板的初级像差公式可得：
(3)根据整个系统的要求，求出系统的像差和数，，：
为了保证补偿目镜的像差，要求物镜系统（包含双胶合物镜和棱镜）的像差为：，，
SⅠ=-0.001517
SⅡ=-0.001296
SⅠC=-0.000380
(4)列出初级像差方程式求解双胶合物镜的
由于
因此双胶合物镜的像差和数为
(5)列出初级像差方程求P，W，C
P=-0.000115
W=-0.00303
C=-0.
(6)由P，W，C求
由于h=7.4，f’=85，因此有
hφ=hf'=7.485=0.0871
进而可得：
C=-0.0007
由于望远镜本身对无限远物平面成像，因此无需再对物平面位置进行归化：
C=-0.0007
将带入公式求
P0=-0.431
C=-0.0007
根据C=-0.0007，P0=-0.431查找玻璃组合。
最后选择K10-ZF3。其参数为：
K10： nD=1.5181 ν=58.9
ZF3： nD=1.7172 ν=29.5
(7)求透镜组半径
φ1=2.045
φ2=1-φ1=-1.045
Q=-4.11
1r2=-2.065
1r1=1.882
1r3=-0.607945
r1=0.53
r2=0.48
r3=1.64
以上半径对应焦距等于1，将它们乘以焦距f'=85,得到最后要求的半径为
r1=45.05
r2=-40.8
r3=-139.82
(8).确定透镜厚度
透镜厚度除了和球面半径和透镜直径有关外，同是要考虑到透镜的固定方法，质量要求，加工难易等因素，参考光学设计手册中的规定，我们取d1=4，d2=2。这样，双胶合物镜的全部结构参数为
r d Glass
r1=45.05 4 K10
r2=-40.8 2 ZF3
r3=-139.82
至此，双胶合望远物镜的初级像差求解全部完成了，物镜系统的全部结构参数如下：
r d n
0(光阑) 35 1
45.05 4 1.5181(K10)
-40.8 2 1.7172 (ZF3)
-139.82 40 1
0 31 1.5163(K9)
3、zmax初始结构输入
将数据输入zmax后，输入结果如图
系统二维结构图
系统二维点列图
初始光线扇形图
初始结构的光学特性参数
System/Prescription Data
File : C:\Users\weihua\Desktop\周视1.ZMX
Title:
Date : WED JAN 14
GENERAL LENS DATA:
Surfaces : 7
Stop : 1
系统光圈 : 入瞳直径 = 14.8
Glass Catalogs : SCHOTT CHINA
Ray Aiming : Off
变迹 : 均衡,统一的, 因子 = 0.00000E+000
有效的焦点长度 : 91.45704 (系统温度和压力在空气中)
有效的焦点长度 : 91.45704 (在像空间)
Back Focal Length : 27.66368
统计轨迹 : 139.6637
图像空间F/# : 6.17953
离轴工作面F/# : 6.17953
工作面F/# : 6.184464
Image Space NA : 0.08064874
物空间 NA : 7.4e-010
光阑半径 : 7.4
离轴像高 : 8.001454
近轴放大率 : 0
入瞳直径 : 14.8
入瞳区域 : 0
入瞳直径 : 24.19548
入瞳直径区域 : -149.5167
Field Type : Angle in degrees
最大视场 : 5
主光波长 : 0.5875618
镜头单位 : 毫米
角度放大率 : 0.6116845
Fields : 6
Field Type: Angle in degrees
# X-Value Y-Value Weight
1 0.000000 0.000000 1.000000
2 0.000000 1.000000 1.000000
3 0.000000 2.000000 1.000000
4 0.000000 3.000000 1.000000
5 0.000000 4.000000 1.000000
6 0.000000 5.000000 1.000000
Vignetting Factors
# VDX VDY VCX VCY VAN
1 0.000000 0.000000 0.000000 0.000000 0.000000
2 0.000000 0.000000 0.000000 0.000000 0.000000
3 0.000000 0.000000 0.000000 0.000000 0.000000
4 0.000000 0.000000 0.000000 0.000000 0.000000
5 0.000000 0.000000 0.000000 0.000000 0.000000
6 0.000000 0.000000 0.000000 0.000000 0.000000
Wavelengths : 3
Units:
# Value Weight
1 0.486133 1.000000
2 0.587562 1.000000
3 0.656273 1.000000
4、zmax优化
优化过程中采用EFFL评价函数来控制透镜焦距，将双胶合物镜的半径作为自变量。
优化后最终结果如下所示：
优化后的系统参数
系统二维图
系统点列图
系统光线扇形图
优化后系统光学参数
System/Prescription Data
File : C:\Users\weihua\Desktop\周视1.ZMX
Title:
Date : WED JAN 14
GENERAL LENS DATA:
Surfaces : 7
Stop : 1
系统光圈 : 入瞳直径 = 14.8
Glass Catalogs : SCHOTT CHINA
Ray Aiming : Off
变迹 : 均衡,统一的, 因子 = 0.00000E+000
有效的焦点长度 : 85.05519 (系统温度和压力在空气中)
有效的焦点长度 : 85.05519 (在像空间)
Back Focal Length : 23.43016
统计轨迹 : 135.4302
图像空间F/# : 5.746973
离轴工作面F/# : 5.746973
工作面F/# : 5.769676
Image Space NA : 0.08667491
物空间 NA : 7.4e-010
光阑半径 : 7.4
离轴像高 : 7.441365
近轴放大率 : 0
入瞳直径 : 14.8
入瞳区域 : 0
入瞳直径 : 26.58762
入瞳直径区域 : -152.7983
Field Type : Angle in degrees
最大视场 : 5
主光波长 : 0.5875618
镜头单位 : 毫米
角度放大率 : 0.55665
Fields : 6
Field Type: Angle in degrees
# X-Value Y-Value Weight
1 0.000000 0.000000 1.000000
2 0.000000 1.000000 1.000000
3 0.000000 2.000000 1.000000
4 0.000000 3.000000 1.000000
5 0.000000 4.000000 1.000000
6 0.000000 5.000000 1.000000
Vignetting Factors
# VDX VDY VCX VCY VAN
1 0.000000 0.000000 0.000000 0.000000 0.000000
2 0.000000 0.000000 0.000000 0.000000 0.000000
3 0.000000 0.000000 0.000000 0.000000 0.000000
4 0.000000 0.000000 0.000000 0.000000 0.000000
5 0.000000 0.000000 0.000000 0.000000 0.000000
6 0.000000 0.000000 0.000000 0.000000 0.000000
Wavelengths : 3
Units:
# Value Weight
1 0.486133 1.000000
2 0.587562 1.000000
3 0.656273 1.000000
经过对于点列图等其它报告的比较，能够看出系统的像差有了极大的改进，达到了系统所要求的像差范围。
二、摄远物镜设计
1、设计要求
焦距f'=320mm,通光口径D=60mm,视场2ω=1°，像距>54mm
r d
246.55 13 1.5467 1.55282 1.54411(BAK3)
-92.65 5 1.755 1.77475 1.74732(ZF6)
-374.29 0.5 1 1 1
89.03 8 1.613 1.6 1.6100(ZK7)
601.6 93.53 1 1 1
52.4 4 1.6259 1.63733 1.62132(BAF8)
-15.3 1.5 1.614 1.62187 1.61073(ZK8)
14.46 1 1 1
(1)输入摄远物镜的半径、厚度和玻璃材料；
(2)输入光学特性参数：入瞳口径、视场角和三种波长；
(3)确定孔径光阑位置，光阑与第一面重合；
(4)将像距设定为理想像距；
(5)画二维或三维图，观察是否正确；
(6)对像质进行评价，计算扇形像差、点列图、波像差和MTF;
(7)将所有半径（光阑面除外）和厚度间隔设为变量；
(8)建立评价函数，重复进行优化；
(9)评价成像质量
2、zmax初始结构
系统参数
系统二维图
点列图
扇形像差
系统的MTF
系统的结构参数
System/Prescription Data
File : C:\Users\weihua\Desktop\桌面\zmax光学\LEN1.ZMX
Title:
Date : WED JAN 14
GENERAL LENS DATA:
Surfaces : 9
Stop : 1
系统光圈 : 入瞳直径 = 60
Glass Catalogs : SCHOTT CHINA
Ray Aiming : Off
变迹 : 均衡,统一的, 因子 = 0.00000E+000
有效的焦点长度 : 332.8009 (系统温度和压力在空气中)
有效的焦点长度 : 332.8009 (在像空间)
Back Focal Length : 57.84713
统计轨迹 : 183.3771
图像空间F/# : 5.546682
离轴工作面F/# : 5.546682
工作面F/# : 5.567151
Image Space NA : 0.08977994
物空间 NA : 3e-009
光阑半径 : 30
离轴像高 : 2.90431
近轴放大率 : 0
入瞳直径 : 60
入瞳区域 : 0
入瞳直径 : 15.06316
入瞳直径区域 : -83.55057
Field Type : Angle in degrees
最大视场 : 0.5
主光波长 : 0.5875618
镜头单位 : 毫米
角度放大率 : 3.983228
Fields : 4
Field Type: Angle in degrees
# X-Value Y-Value Weight
1 0.000000 0.000000 1.000000
2 0.000000 0.100000 1.000000
3 0.000000 0.300000 1.000000
4 0.000000 0.500000 1.000000
Vignetting Factors
# VDX VDY VCX VCY VAN
1 0.000000 0.000000 0.000000 0.000000 0.000000
2 0.000000 0.000000 0.000000 0.000000 0.000000
3 0.000000 0.000000 0.000000 0.000000 0.000000
4 0.000000 0.000000 0.000000 0.000000 0.000000
Wavelengths : 3
Units:
# Value Weight
1 0.486133 1.000000
2 0.587562 1.000000
3 0.656273 1.000000
3、zmax系统优化
优化后的系统结构参数
优化后的二维结构图
优化后的点列图
优化后的扇形像差
优化后的MTF
系统的结构参数
System/Prescription Data
File : C:\Users\weihua\Desktop\22.ZMX
Title:
Date : WED JAN 14
GENERAL LENS DATA:
Surfaces : 9
Stop : 1
系统光圈 : 入瞳直径 = 60
Glass Catalogs : SCHOTT CHINA
Ray Aiming : Off
变迹 : 均衡,统一的, 因子 = 0.00000E+000
有效的焦点长度 : 320.0284 (系统温度和压力在空气中)
有效的焦点长度 : 320.0284 (在像空间)
Back Focal Length : 162.9745
统计轨迹 : 290.6838
图像空间F/# : 5.333807
离轴工作面F/# : 5.333807
工作面F/# : 5.337905
Image Space NA : 0.09333249
物空间 NA : 3e-009
光阑半径 : 30
离轴像高 : 2.792846
近轴放大率 : 0
入瞳直径 : 60
入瞳区域 : 0
入瞳直径 : 46.87756
入瞳直径区域 : -250.0358
Field Type : Angle in degrees
最大视场 : 0.5
主光波长 : 0.5875618
镜头单位 : 毫米
角度放大率 : 1.27993
Fields : 4
Field Type: Angle in degrees
# X-Value Y-Value Weight
1 0.000000 0.000000 1.000000
2 0.000000 0.100000 1.000000
3 0.000000 0.300000 1.000000
4 0.000000 0.500000 1.000000
Vignetting Factors
# VDX VDY VCX VCY VAN
1 0.000000 0.000000 0.000000 0.000000 0.000000
2 0.000000 0.000000 0.000000 0.000000 0.000000
3 0.000000 0.000000 0.000000 0.000000 0.000000
4 0.000000 0.000000 0.000000 0.000000 0.000000
Wavelengths : 3
Units:
# Value Weight
1 0.486133 1.000000
2 0.587562 1.000000
3 0.656273 1.000000
由上面能够看出，经过对系统的结构进行优化，系统的焦距达到了预期，而且成像质量也得到了很大的改进，系统的像差得到了极大的优化，经过观察点列图和MTF函数能够看出成像质量达到了预期。
三、 对称式目镜的设计与双胶合物镜的配合
1、设计要求
设计并优化对称式目镜；
将反向设计的对称式目镜反转而且与物镜配合，组成望远系统；
R D GLASS
76.64 1.5 AIR
24.6 7.5 F3
-30.62 0.1 K9
30.62 7.5 AIR
-24.6 1.5 K9
-76.64 166.7713 F3
0 -166.7713 AIR
由于要与之前设计的双胶合物镜配合，可知目镜有如下系统要求：
焦距
出瞳 大于等于20mm
像方视场角
确定反向光路里面光阑的位置
经过读取双胶合物镜的系统参数，能够知道物镜的出瞳距离（物镜成像面到出瞳面的距离）为-152.7983，
因此反向光路里面的光阑的位置=152.7983+22.973-9=166.7713
2、zmax初始结构
系统初始结构数据
系统二维结构图
扇形像差
点列图
系统特性参数
System/Prescription Data
File : C:\Users\weihua\Desktop\对称式目镜.ZMX
Title:
Date : WED JAN 14
GENERAL LENS DATA:
Surfaces : 9
Stop : 7
系统光圈 : 入瞳直径 = 4
Glass Catalogs : SCHOTT CHINA
Ray Aiming : Off
变迹 : 均衡,统一的, 因子 = 0.00000E+000
有效的焦点长度 : 25.11461 (系统温度和压力在空气中)
有效的焦点长度 : 25.11461 (在像空间)
Back Focal Length : 18.99954
统计轨迹 : 184.8713
图像空间F/# : 6.278652
离轴工作面F/# : 6.278652
工作面F/# : 6.276984
Image Space NA : 0.07938361
物空间 NA : 2e-010
光阑半径 : -11.76779
离轴像高 : 8.160231
近轴放大率 : 0
入瞳直径 : 4
入瞳区域 : -23.26791
入瞳直径 : 23.53559
入瞳直径区域 : 147.7718
Field Type : Angle in degrees
最大视场 : 18
主光波长 : 0.5875618
镜头单位 : 毫米
角度放大率 : -0.1699554
Fields : 6
Field Type: Angle in degrees
# X-Value Y-Value Weight
1 0.000000 0.000000 1.000000
2 0.000000 3.000000 1.000000
3 0.000000 6.000000 1.000000
4 0.000000 9.000000 1.000000
5 0.000000 14.000000 1.000000
6 0.000000 18.000000 1.000000
Vignetting Factors
# VDX VDY VCX VCY VAN
1 0.000000 0.000000 0.000000 0.000000 0.000000
2 0.000000 0.000000 0.000000 0.000000 0.000000
3 0.000000 0.000000 0.000000 0.000000 0.000000
4 0.000000 0.000000 0.000000 0.000000 0.000000
5 0.000000 0.000000 0.000000 0.000000 0.000000
6 0.000000 0.000000 0.000000 0.000000 0.000000
Wavelengths : 3
Units: 祄
# Value Weight
1 0.486133 1.000000
2 0.587562 1.000000
3 0.656273 1.000000
3、zmax系统优化
由系统参数看出系统的焦距不满足条件，需要优化。采用EFFL ，所有半径均为自变量。对称的半径用P标记跟随。
评价函数如下：
优化后的系统的二维结构图
优化后的扇形像差
优化后的点列图
经过点列图和扇形像差图能够看出，系统的像差已经满足系统的设计要求。
3、目镜与物镜的配合
组合后的系统参数
组合后的系统的二维结构图
组合后的点列图
组合后的系统的扇形像差
组合系统的MTF
组合系统的系统参数
System/Prescription Data
File : C:\Users\weihua\Desktop\组合后.ZMX
Title:
Date : THU JAN 15
GENERAL LENS DATA:
Surfaces : 15
Stop : 1
系统光圈 : 入瞳直径 = 14.8
Glass Catalogs : SCHOTT CHINA
Ray Aiming : Off
变迹 : 均衡,统一的, 因子 = 0.00000E+000
有效的焦点长度 : -85.03861 (系统温度和压力在空气中)
有效的焦点长度 : -85.03861 (在像空间)
Back Focal Length : 42.0431
统计轨迹 : 212.1278
图像空间F/# : 5.745852
离轴工作面F/# : 5.745852
工作面F/# : 5.787065
Image Space NA : 0.08669168
物空间 NA : 7.4e-010
光阑半径 : 7.4
离轴像高 : 7.439914
近轴放大率 : 0
入瞳直径 : 14.8
入瞳区域 : 0
入瞳直径 : 3.831852
入瞳直径区域
