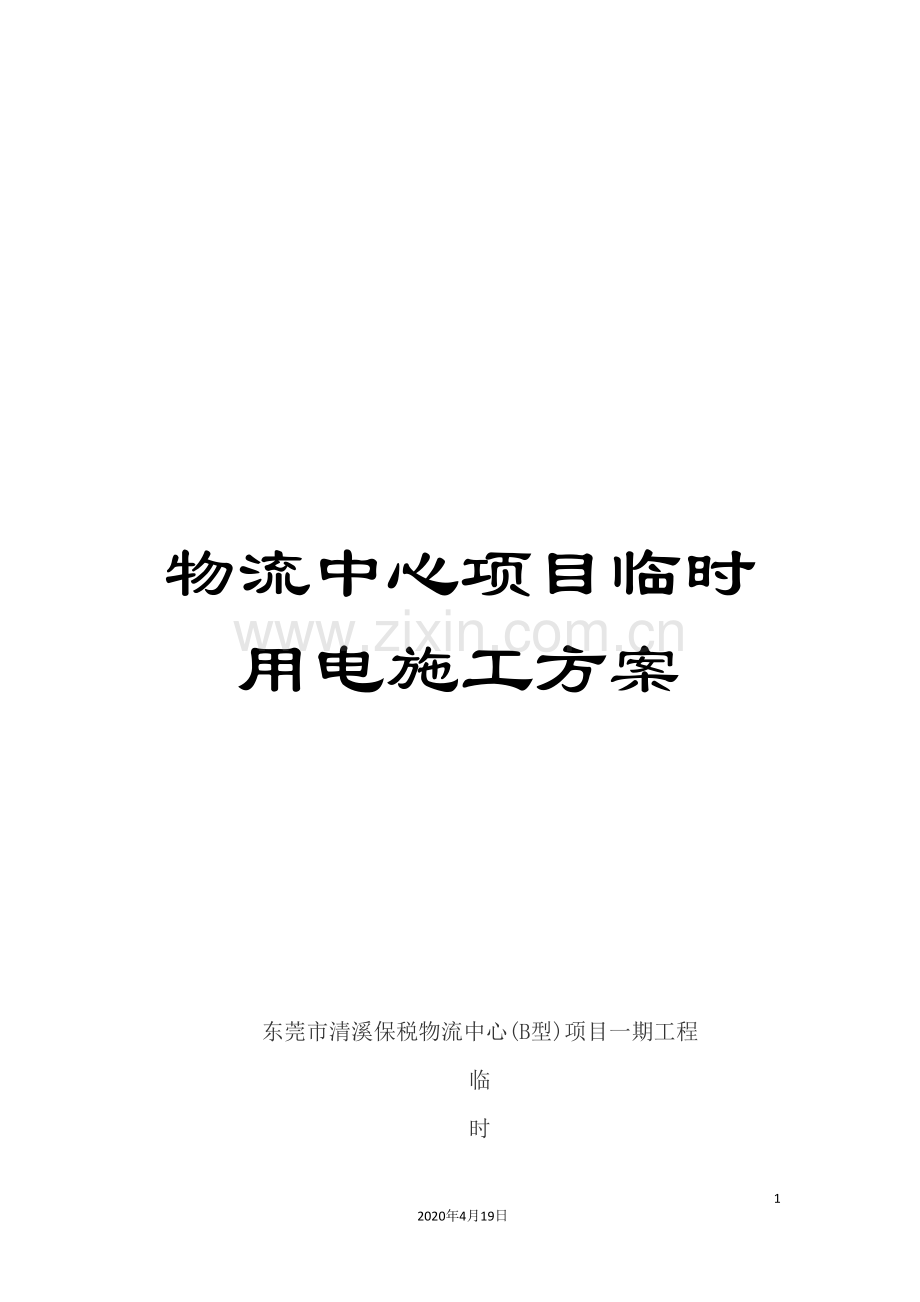

物流中心项目临时用电施工方案.doc

物流中心项目临时用电施工方案

57
2020年4月19日
文档仅供参考

东莞市清溪保税物流中心(B型)项目一期工程
临
时
用
电
施
工
方
案

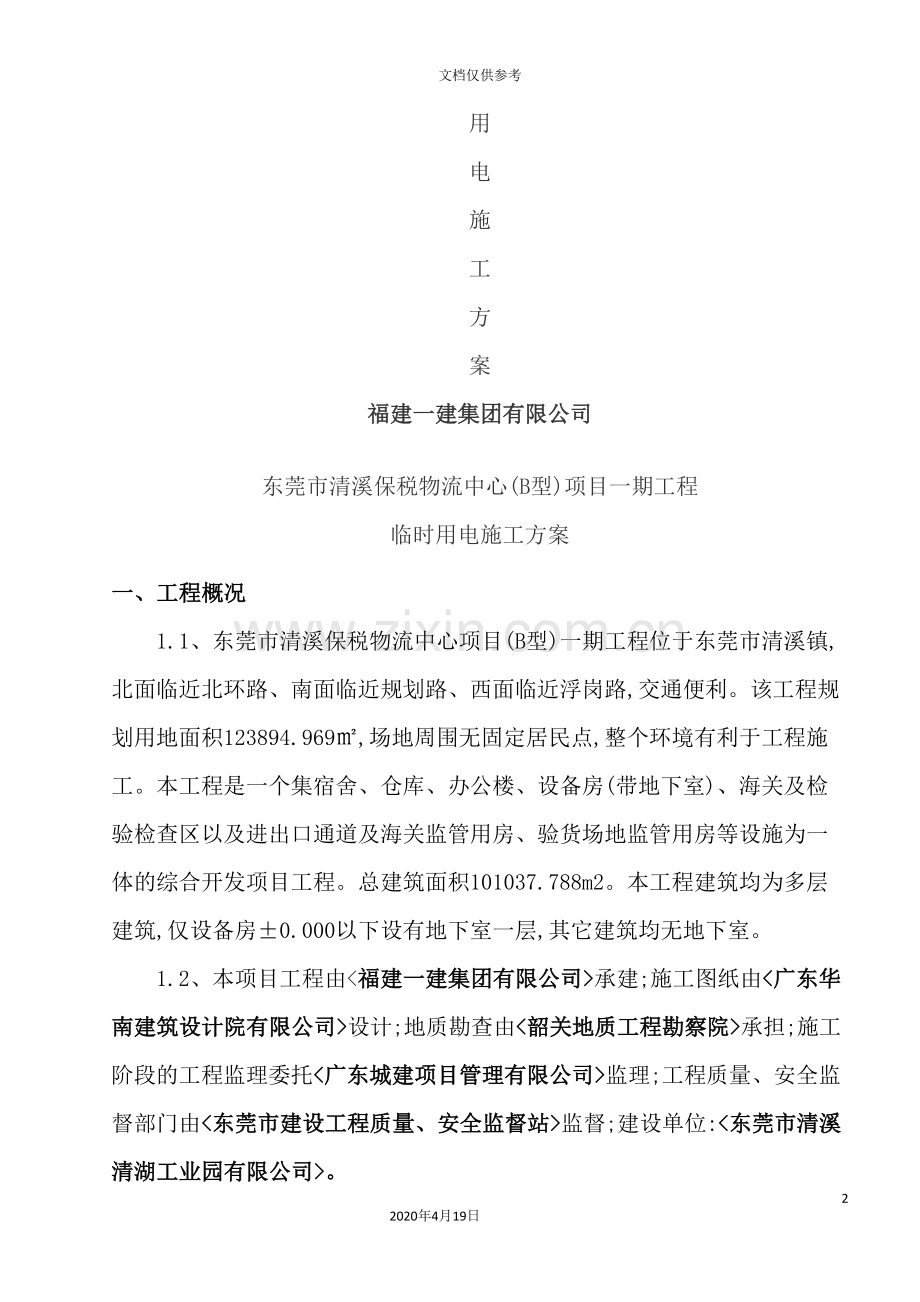

福建一建集团有限公司

东莞市清溪保税物流中心(B型)项目一期工程
临时用电施工方案
一、工程概况
1.1、东莞市清溪保税物流中心项目(B型)一期工程位于东莞市清溪镇,北面临近北环路、南面临近规划路、西面临近浮岗路,交通便利。该工程规划用地面积123894.969㎡,场地周围无固定居民点,整个环境有利于工程施工。本工程是一个集宿舍、仓库、办公楼、设备房(带地下室)、海关及检验检查区以及进出口通道及海关监管用房、验货场地监管用房等设施为一体的综合开发项目工程。总建筑面积101037.788m2。本工程建筑均为多层建筑,仅设备房±0.000以下设有地下室一层,其它建筑均无地下室。
1.2、本项目工程由<福建一建集团有限公司>承建;施工图纸由<广东华南建筑设计院有限公司>设计;地质勘查由<韶关地质工程勘察院>承担;施工阶段的工程监理委托<广东城建项目管理有限公司>监理;工程质量、安全监督部门由<东莞市建设工程质量、安全监督站>监督;建设单位:<东莞市清溪清湖工业园有限公司>。
二、编制依据
2.1、<低压配电设计规范>(GB50054- );
2.2、<建筑工程施工现场供电安全规范>(GB50194- ) ;
2.3、<通用用电设备配电设计规范>(GB50055- ) ;
2.4、<供配电系统设计规范>(GB50052- );
2.5、<施工现场临时用电安全技术规范>(JGJ46- );
2.6、<剩余电流动作保护器的一般要求>(GB6829-1995 );
2.7、<漏电保护器安装和运行>(GB13955- );
2.8、<安全电压>(GB3805-83 );
2.9、<建筑施工安全检查标准>(JGJ59- );
2.10、<建筑施工手册>第四版 中国建筑工业出版社;
2.11、<建筑施工计算手册>第三版 中国建筑工业出版社;
2.12、<正泰电器样本手册> 浙江正泰电器股份有限公司;
2.13、东莞市清溪保税物流中心(B型)项目(一期)工程施工图纸;
2.14、 施工总承包合同;
三、施工现场临电布置
3.1.现场地貌考察
3.1.1本工程所在施工现场范围内有甲方提供的1000KVA变压器一台坐落在本工程北面(生产区与生活区围挡外侧),离最近的拟建建筑物距离约100m。有甲方提供的一级配电箱1台。
3.1.2现场采用380V低压供电,甲方提供的一台配电总箱,内有计量设备,采用TN-S系统供电。由一级总电箱分出5路干线(N1、N2、N3、N4、N5)至5台二级电箱。
3.1.3根据施工现场用电设备布置情况,总线采用电缆线埋地敷设,各干线导线N1~N5根据施工现场塔吊位置以及钢筋加工场地的位置采取架空敷设,布置位置及线路走向参见临时配电系统图及现场平面布置图,整个施工场地采用三级配电,两级保护。
3.1.4按照<施工现场临时用电安全技术规范>(JGJ46- )规定编制临时用电施工方案,接地电阻R≤4Ω。
3.2、现场临电布置

3.2.1.临时用电总平面布置

3.2.2、施工场地配电
根据施工现场用电设备布置情况,动力与照明分开,由一级电箱分出5路干线(N1、N2、N3、N4、N5)沿架空线路至各二级分电箱,再由各二级分电箱引至各用电设备的开关箱。四部塔吊的供电直接从二级分电箱引出。下面分别介绍5路干线的配电情况:
①、 N1线路,动力电源由一级计量电箱输出到分配箱P1(海关及检验检查区和A栋宿舍楼区域),线路上的负荷由QTZ5513塔吊1台、人货电梯1台、搅拌机1台、电焊机2台、木工台锯1台、水泵2台、平板振动器1台、插入式振动器3支等用电组成。
②、 N2线路,动力电源由一级计量电箱输出到分配箱P2(B栋宿舍楼、设备房区域),线路上的负荷由人货电梯1台、搅拌机1台、电焊机2台、木工台锯1台、水泵6台、平板振动器1台、插入式振动器3支、钢筋切断机1台、钢筋弯曲机1台、钢筋调直机1、绞丝机1台等用电组成。
③、 N3线路,动力电源由一级计量电箱输出到分配箱P3(办公楼区域),线路上的负荷由QTZ5513塔吊1台、人货电梯1台、搅拌机1台、电焊机2台、木工台锯1台、水泵2台、平板振动器1台、插入式振动器3支、钢筋切断机1台、钢筋弯曲机1台、钢筋调直机1台、箍筋机2台等用电组成。
④、 N4线路,动力电源由一级计量电箱输出到分配箱P4(海关监管仓库A、B区域),线路上的负荷由QTZ6013塔吊1台、搅拌机1台、电焊机5台、木工台锯1台、水泵4台、平板振动器2台、插入式振动器6支、绞丝机1台、箍筋机1台等用电组成。
⑤、N5线路,动力电源由一级计量电箱输出到分配箱P5(海关监管仓库C区域),线路上的负荷由QTZ6013塔吊1台、搅拌机1台、电焊机4台、木工台锯1台、水泵4台、平板振动器2台、插入式振动器4支、钢筋切断机1台、钢筋弯曲机1台、钢筋调直机1台等用电组成。
⑥、根据<施工现场临时用电安全技术规范>规定,本供电采用三级配电,二级保护制,即(TN-S)系统。
3.2.3、配电箱的选择:
本工程除一级配电箱由甲方提供外,二级、三级配电箱均由我司负责配置,我项目部采用总公司统一的,经安检部门认可合格的各级电箱作配电箱。
3.2.4二级电箱的要求:
①、箱内设漏电开关、闸刀开关带保险、熔体电流、接线柱,空气断路器组成。
②、漏电开关的动作电流及动作时间指标分别为(30mA,小于0.1S)。
③、二级电箱外壳必须联通保护接地且重复接地。
④、各区域用电考虑施工及敷设方便,宜在塔吊附近设一个配电箱(二级),由该电箱输出各个流动电箱(三级)。
3.2.5 各级电箱位置及布线原则:
①、塔吊配电箱设在塔吊标准节架底边附近,便于电源进出线。
②、砼搅拌机位于水泥堆放场地旁、尽量靠近塔吊架的一侧,其配电箱(三级)就设在水泥堆放场地旁。
③、弯切机配电箱(三级)设在机侧,采用埋地敷线,以便材料进场。
④、振捣器配电箱应布置在使用地点附近(即流动三级电箱)。
⑤、搅拌机的配电箱(三级)设在砂场及灰池附近,导线采用埋地敷设。
⑥、电焊机为可移动设备,采用回路供电,导线采用橡皮套软电缆。
3.2.6、三级配电箱距固定式用电设备距离均不超过3米,距交流弧焊机距离不大于5米,水泵的距离大于1.5米、小于6米。
3.2.7、在变压器总配电盘内设置总电度表,在一级配电箱内设置分电度表。为保证施工现场正常供电及施工机械设备的正常运行,设专职电工值班,负责检查配电线路及设备的安全运行,调度用电负荷,发现隐患及时处理。
3.3、现场主要用电设备及其总容量负荷计算
3.3.1主要施工机械设备一览表
序号
设备名称
安装功率(kW)
数量
合计功率(kW)
1
自升式塔吊QTZ6013
53
4
212
2
物料提升机
0
0
0
3
楼层照明和临时照明
15.6
根据进度安排
15.6
4
人货梯
66
3
198
5
振捣棒
2.2
6
13.2
6
平板振动器
1.5
2
3
7
电焊机、电渣压力焊机
18+45
10+5
180+225=405
8
加压泵 深水泵
1.5+2.2
3+2
4.5+4.4=8.9.
9
砂浆搅拌机
7.5
5
37.5
10
钢筋调直机
10.4
2
20.8
11
钢筋切断机
4.4
3
13.2
12
钢筋弯曲机
2.2
3
6.6
13
箍筋机
6
3
18
14
绞丝机
6
2
12
15
圆盘锯
1.5
5
7.5
16
抽水泵
2.2
14
30.8
17
砂轮锯
2
1
2
18
塔吊照明(镝灯)
3.5
12
42
合计

85
1046.1

3.3.2确定用电负荷
⑴、塔式起重机组
Kx = 1.00,Cosφ = 0.40,tgφ = 2.29
Pjs = Kx×Pe×tgφ= 1.00× 212×0.4×2.29 =194.19KW
⑵、人货梯组
Kx = 0.5,Cosφ = 0.60,tgφ = 1.33
Pjs = Kx×Pe×tgφ=0.5×198×1.33 = 131.67kW
⑶、振捣棒组
Kx = 0.5,Cosφ = 0.7,tgφ = 1.02
Pjs = Kx×Pe×tgφ= 0.5× 13.2×1.02 = 6.73kW
⑷、平板振动器组
Kx = 0.5,Cosφ = 0.7,tgφ = 1.02
Pjs = Kx×Pe×tgφ= 0.5×3×1.02 = 1.53kW
⑸、电焊机组
Kx = 0.7,Cosφ = 0.4,tgφ = 2.29
Pjs = Kx×Pe×tgφ=0.7× 405×2.29= 649.2kW
⑹、水泵组
Kx = 0.5,Cosφ = 0.7,tgφ = 1.02
Pjs = Kx×Pe×tgφ= 0.5×8.9×1.02 = 4.54kW
⑺、楼层照明和临时照明组
Kx = 0.5,Cosφ = 0.70,tgφ = 1.02
Pjs = Kx×Pe×tgφ=0.5× 15.6×1.02 = 7.96kW
⑻、砂浆搅拌机
Kx = 0.5,Cosφ = 0.55,tgφ = 1.52
Pjs = Kx×Pe×tgφ= 0.5× 37.5×1.52 = 28.5kW
⑼、钢筋调直机组
Kx = 0.3,Cosφ = 0.7,tgφ = 1.02
Pjs = Kx×Pe×tgφ= 0.3×20.8×1.02= 6.36kW
⑽、钢筋切断机组
Kx = 0.3,Cosφ = 0.7,tgφ = 1.02
Pjs = Kx×Pe×tgφ= 0.3×13.2×1.02=4.04kW
⑾、钢筋弯曲机组
Kx = 0.3,Cosφ = 0.7,tgφ = 1.02
Pjs = Kx×Pe×tgφ= 0.3×6.6×1.02 =2.02kW
⑿、箍筋机组
Kx = 0.3,Cosφ = 0.70,tgφ = 1.02
Pjs = Kx×Pe×tgφ= 0.3× 18×1.02 = 5.51kW
⒀、绞丝机组
Kx = 0.3,Cosφ = 0.7,tgφ =1.02
Pjs = Kx×Pe×tgφ= 0.3×12×1.02 = 3.67kW
⒁、圆盘锯组
Kx = 0.5,Cosφ = 0.6,tgφ = 1.33
Pjs = Kx×Pe×tgφ= 0.5× 7.5×1.33 = 4.99kW
⒂、潜水泵组
Kx = 0.5,Cosφ = 0.70,tgφ = 1.02
Pjs = Kx×Pe×tgφ= 0.5×30.8×1.02 = 15.71kW
⒃、砂轮锯组
Kx = 1.00,Cosφ = 0.40,tgφ = 2.29
Pjs = Kx×Pe×tgφ= 1.00× 2.00×2.29 = 4.58kW
⒄、塔吊照明组
Kx = 1.2,Cosφ = 0.6,tgφ = 1.33
Pjs = Kx×Pe×tgφ=1.2×42×1.33 =67.03kW
3.3.3、总负荷计算:
①、干线同期系数取 Kx = 0.9
②、总的有功功率
Pjs = Kx×ΣPjs =
0.9×(194.19+131.67+6.73+1.53+649.2+4.54+7.96+28.5+6.36+4.04+2.02+5.51+3.67+4.99+15.71+4.58+67.03)=1138.23KW
3.3.4变压器选择:
变压器容量P0＝1.05P/COSΦ
1.05为功率损失系数;
COSΦ为用电设备功率因素,一般建筑工地取0.75
故P0＝1.4P＝853.67KVA
现场设有一台1000KVA变压器能够满足施工需要。
3.4.主要供电回路电缆截面的计算与选择
3.4.1选择总箱的进线截面及进线开关
⑴、选择导线截面:经计算出总计算电流Ijs = 445.78A,查表得电缆线埋地敷设,铜芯聚氯乙烯绝缘电缆线VV3×185+2×95,其安全载流量为450A,能够满足使用要求。
按允许电压降:
S = Kx×Σ(PL)/C△U = 1.00×3823.00/(77.00×5.00) = 9.93m㎡
⑵、选择总进线开关:DZ10-600/3 ,其脱扣器整定电流值为Ir = 480A。
⑶、选择总箱中漏电保护器:DZ10L-600/3
3.4.2 、(N1)线路上导线截面及分配箱、开关箱内电气设备选择
在选择前应对照平面图和系统图先由用电设备至开关箱计算,再由开关箱至分配箱计算,选择导线及开关设备。
⑴、塔式起重机开关箱至塔式起重机导线截面及开关箱内电气设备选择
i)计算电流
Kx = 1.00,Cosφ = 0.40
Ijs = Kx×Pe/(1.732×Ue×Cosφ) = 1.00×38/(1.732×0.38×0.40) = 10A
ii)选择导线
按允许电压降:
S = Kx×Σ(PL)/C△U = 1.00×1696.00/(77.00×5.00) = 4.41m㎡
选择BV-3×35+2×10,空气明敷时其安全载流量为85A。室外架空铜芯导线按机械强度的最小截面为10m㎡,满足要求。
iii)选择电气设备
选择开关箱内开关为DZ10-250/3 ,其脱扣器整定电流值为Ir = 200A。
漏电保护器为DZ10L-250/3 。
⑵、混凝土浇筑照明开关箱至混凝土浇筑照明导线截面及开关箱内电气设备选择
i)计算电流
Kx = 1.00,Cosφ = 1.00
Ijs = Kx×Pe/(1.732×Ue×Cosφ) = 1.00×1.00/(1.732×0.38×1.00) = 1.52A
ii)选择导线
按允许电压降:
S = Kx×Σ(PL)/C△U = 1.00×80.00/(77.00×5.00) = 0.21m㎡
选择BV-3×10+2×16,空气明敷时其安全载流量为85A。室外架空铜芯导线按机械强度的最小截面为10m㎡,满足要求。
iii)选择电气设备
选择开关箱内开关为Hk2-15/3 ,熔断器RC1A-5 其最大熔体电流为IRD = 5A,可根据实际电流的2.5倍选择额定电流较小的熔丝,漏电保护器为DZ15L-30/3 。
⑶、双笼升降机开关箱至双笼升降机导线截面及开关箱内电气设备选择
i)计算电流
Kx = 1.00,Cosφ = 0.40
Ijs = Kx×Pe/(1.732×Ue×Cosφ) = 1.00×44.00/(1.732×0.38×0.40) = 167.13A
ii)选择导线
按允许电压降:
S = Kx×Σ(PL)/C△U = 1.00×4400.00/(77.00×5.00) = 11.43m㎡
选择BX-3×35+2×16,空气明敷时其安全载流量为180A。室外架空铜芯导线按机械强度的最小截面为10m㎡,满足要求。
iii)选择电气设备
选择开关箱内开关为DZ10-250/3 ,其脱扣器整定电流值为Ir = 200A。
漏电保护器为DZ10L-250/3 。
⑷、振捣棒开关箱至振捣棒导线截面及开关箱内电气设备选择
i)计算电流
Kx = 1.00,Cosφ = 0.40
Ijs = Kx×Pe/(1.732×Ue×Cosφ) = 1.00×1.10/(1.732×0.38×0.40) = 4.18A
ii)选择导线
按允许电压降:
S = Kx×Σ(PL)/C△U = 1.00×11.00/(77.00×5.00) = 0.03m㎡
选择BV-3×10+2×6,空气明敷时其安全载流量为85A。室外架空铜芯导线按机械强度的最小截面为10m㎡,满足要求。
iii)选择电气设备
选择开关箱内开关为Hk2-15/3 ,熔断器RC1A-5 其最大熔体电流为IRD = 5A,漏电保护器为DZ15L-30/3 。
⑸、平板振动器开关箱至平板振动器导线截面及开关箱内电气设备选择
i)计算电流
Kx = 1.00,Cosφ = 0.40
Ijs = Kx×Pe/(1.732×Ue×Cosφ) = 1.00×2.50/(1.732×0.38×0.40) = 9.50A
ii)选择导线
按允许电压降:
S = Kx×Σ(PL)/C△U = 1.00×25.00/(77.00×5.00) = 0.06m㎡
选择BV-3×10+2×6,空气明敷时其安全载流量为85A。室外架空铜芯导线按机械强度的最小截面为10m㎡,满足要求。
iii)选择电气设备
选择开关箱内开关为Hk2-15/3 ,熔断器RC1A-10 其最大熔体电流为IRD = 10A,漏电保护器为DZ15L-30/3 。
⑹、电焊机开关箱至电焊机导线截面及开关箱内电气设备选择
i)计算电流
Kx = 1.00,Cosφ = 0.40
Ijs = Kx×Pe/(1.732×Ue×Cosφ) = 1.00×11.00/(1.732×0.38×0.40) = 41.78A
ii)选择导线
按允许电压降:
S = Kx×Σ(PL)/C△U = 1.00×220.00/(77.00×5.00) = 0.57m㎡
选择BV-3×10+2×6,空气明敷时其安全载流量为85A。室外架空铜芯导线按机械强度的最小截面为10m㎡,满足要求。
iii)选择电气设备
选择开关箱内开关为DZ15-63/3 ,其脱扣器整定电流值为Ir = 49A。
漏电保护器为DZ15L-63/3 。
⑺、水泵开关箱至水泵导线截面及开关箱内电气设备选择
i)计算电流
Kx = 1.00,Cosφ = 0.40
Ijs = Kx×Pe/(1.732×Ue×Cosφ) = 1.00×3.00/(1.732×0.38×0.40) = 11.40A
ii)选择导线
按允许电压降:
S = Kx×Σ(PL)/C△U = 1.00×90.00/(77.00×5.00) = 0.23m㎡
选择BV-3×10+2×6,空气明敷时其安全载流量为85A。室外架空铜芯导线按机械强度的最小截面为10m㎡,满足要求。
iii)选择电气设备
选择开关箱内开关为Hk2-15/3 ,熔断器RC1A-15 其最大熔体电流为IRD = 15A,漏电保护器为DZ15L-30/3 。
⑻、混凝土搅拌机开关箱至混凝土搅拌机导线截面及开关箱内电气设备选择
i)计算电流
Kx = 1.00,Cosφ = 0.40
Ijs = Kx×Pe/(1.732×Ue×Cosφ) = 1.00×7.50/(1.732×0.38×0.40) = 28.49A
ii)选择导线
按允许电压降:
S = Kx×Σ(PL)/C△U = 1.00×600.00/(77.00×5.00) = 1.56m㎡
选择BV-3×10+2×6,空气明敷时其安全载流量为85A。室外架空铜芯导线按机械强度的最小截面为10m㎡,满足要求。
iii)选择电气设备
选择开关箱内开关为DZ15-40/3 ,其脱扣器整定电流值为Ir = 32A。
漏电保护器为DZ15L-30/3 。
⑼、P1(A宿舍楼)至第4组电机的开关箱的导线截面及分配箱内开关的选择
i)Ijs = 247.66A
ii)选择导线
选择BV-3×70+2×35,空气明敷时其安全载流量为285A。室外架空铜芯导线按机械强度的最小截面为10m㎡,满足要求。
iii)选择电气设备
选择分配箱内开关为DZ10-600/3 ,其脱扣器整定电流值为Ir = 480A。
⑽、 P1(A宿舍楼)至第1组电机的开关箱的导线截面及分配箱内开关的选择
i)Ijs = 118.51A
ii)选择导线
选择BV-3×25+2×16,空气明敷时其安全载流量为145A。室外架空铜芯导线按机械强度的最小截面为10m㎡,满足要求。
iii)选择电气设备
选择分配箱内开关为DZ10-250/3 ,其脱扣器整定电流值为Ir = 200A。
⑾、 P1(A宿舍楼)至第2组电机的开关箱的导线截面及分配箱内开关的选择
i)Ijs = 28.49A
ii)选择导线
选择BV-3×10+2×6,空气明敷时其安全载流量为85A。室外架空铜芯导线按机械强度的最小截面为10m㎡,满足要求。
iii)选择电气设备
选择分配箱内开关为DZ15-40/3 ,其脱扣器整定电流值为Ir = 32A。
⑿、 P1(A宿舍楼)进线及进线开关的选择
i)计算电流
Kx = 0.70,Cosφ = 0.50
Ijs = Kx×ΣPe/(1.732×Ue×Cosφ) = 0.70×104.50/(1.732×0.38×0.50) = 222.29A
ii)选择导线
按允许电压降:
S = Kx×Σ(PL)/C△U = 0.70×7122.00/(77.00×5.00) = 12.95m㎡
选择BV-3×50+2×25,空气明敷时其安全载流量为230A。室外架空铜芯导线按机械强度的最小截面为10m㎡,满足要求。
iii)选择电气设备
选择分配箱进线开关为DZ10-600/3 ,其脱扣器整定电流值为Ir = 480A。
⒀、 N1导线截面及出线开关的选择
i)选择导线截面
按导线安全载流量:
Kx = 0.70,Cosφ = 0.50
Ijs = Kx×ΣPe/(1.732×Ue×Cosφ) = 0.70×104.50/(1.732×0.38×0.50) = 222.29A
按允许电压降:
S = Kx×Σ(PL)/C△U = 0.70×12540.00/(77.00×5.00) = 22.80m㎡
选择BV-3×50+2×25,空气明敷时其安全载流量为230A。室外架空铜芯导线按机械强度的最小截面为10㎡,满足要求。
ii)选择出线开关
N1出线开关选择DZ10-600/3 ,其脱扣器整定电流值为Ir = 480A。
3.4.3、( N2)线路上导线截面及分配箱、开关箱内电气设备选择
在选择前应对照平面图和系统图先由用电设备至开关箱计算,再由开关箱至分配箱计算,选择导线及开关设备。P2(16#楼)至开关箱,开关箱至用电设备采用铜芯橡皮绝缘导线架空敷设。
⑴、塔式起重机开关箱至塔式起重机导线截面及开关箱内电气设备选择
i)计算电流
Kx = 1.00,Cosφ = 0.40
Ijs = Kx×Pe/(1.732×Ue×Cosφ) = 1.00×21.20/(1.732×0.38×0.40) = 80.53A
ii)选择导线
按允许电压降:
S = Kx×Σ(PL)/C△U = 1.00×1696.00/(77.00×5.00) = 4.41m㎡
选择BV-3×10+2×35,空气明敷时其安全载流量为85A。室外架空铜芯导线按机械强度的最小截面为10m㎡,满足要求。
iii)选择电气设备
选择开关箱内开关为DZ10-250/3 ,其脱扣器整定电流值为Ir = 200A。
漏电保护器为DZ10L-100/3 。
⑵、双笼电梯开关箱至双笼电梯导线截面及开关箱内电气设备选择
i)计算电流
Kx = 1.00,Cosφ = 0.40
Ijs = Kx×Pe/(1.732×Ue×Cosφ) = 1.00×44.00/(1.732×0.38×0.40) = 167.13A
ii)选择导线
按允许电压降:
S = Kx×Σ(PL)/C△U = 1.00×4400.00/(77.00×5.00) = 11.43m㎡
选择BV-3×35+2×16,空气明敷时其安全载流量为180A。室外架空铜芯导线按机械强度的最小截面为10m㎡,满足要求。
iii)选择电气设备
选择开关箱内开关为DZ10-250/3 ,其脱扣器整定电流值为Ir = 200A。
漏电保护器为DZ10L-250/3 。
⑶、振捣棒开关箱至振捣棒导线截面及开关箱内电气设备选择
i)计算电流
Kx = 1.00,Cosφ = 0.40
Ijs = Kx×Pe/(1.732×Ue×Cosφ) = 1.00×1.10/(1.732×0.38×0.40) = 4.18A
ii)选择导线
按允许电压降:
S = Kx×Σ(PL)/C△U = 1.00×33.00/(77.00×5.00) = 0.09m㎡
选择BV-3×10+2×6,空气明敷时其安全载流量为85A。室外架空铜芯导线按机械强度的最小截面为10m㎡,满足要求。
iii)选择电气设备
选择开关箱内开关为Hk2-15/3 ,熔断器RC1A-5 其最大熔体电流为IRD = 5A,漏电保护器为DZ15L-30/3 。
⑷、电焊机开关箱至电焊机导线截面及开关箱内电气设备选择
i)计算电流
Kx = 1.00,Cosφ = 0.40
Ijs = Kx×Pe/(1.732×Ue×Cosφ) = 1.00×11.00/(1.732×0.38×0.40) = 41.78A
ii)选择导线
按允许电压降:
S = Kx×Σ(PL)/C△U = 1.00×880.00/(77.00×5.00) = 2.29m㎡
选择BV-3×10+2×6,空气明敷时其安全载流量为85A。室外架空铜芯导线按机械强度的最小截面为10m㎡,满足要求。
iii)选择电气设备
选择开关箱内开关为DZ15-63/3 ,其脱扣器整定电流值为Ir = 49A。
漏电保护器为DZ15L-63/3 。
⑸、混凝土搅拌机开关箱至混凝土搅拌机导线截面及开关箱内电气设备选择
i)计算电流
Kx = 1.00,Cosφ = 0.40
Ijs = Kx×Pe/(1.732×Ue×Cosφ) = 1.00×7.50/(1.732×0.38×0.40) = 28.49A
ii)选择导线
按允许电压降:
S = Kx×Σ(PL)/C△U = 1.00×600.00/(77.00×5.00) = 1.56m㎡
选择BV-3×10+2×6,空气明敷时其安全载流量为85A。室外架空铜芯导线按机械强度的最小截面为10m㎡,满足要求。
iii)选择电气设备
选择开关箱内开关为DZ15-40/3 ,其脱扣器整定电流值为Ir = 32A。
漏电保护器为DZ15L-30/3 。
⑹、混凝土浇筑照明开关箱至混凝土浇筑照明导线截面及开关箱内电气设备选择
i)计算电流
Kx = 1.00,Cosφ = 1.00
Ijs = Kx×Pe/(1.732×Ue×Cosφ) = 1.00×1.00/(1.732×0.38×1.00) = 1.52A
ii)选择导线
按允许电压降:
S = Kx×Σ(PL)/C△U = 1.00×100.00/(77.00×5.00) = 0.26m㎡
选择BV-3×10+1×6+1×4,空气明敷时其安全载流量为85A。室外架空铜芯导线按机械强度的最小截面为10m㎡,满足要求。
iii)选择电气设备
选择开关箱内开关为Hk2-15/3 ,熔断器RC1A-5 其最大熔体电流为IRD = 5A,可根据实际电流的2.5倍选择额定电流较小的熔丝,漏电保护器为DZ15L-30/3 。
⑺、 P2(B宿舍楼、设备房)至第4组电机的开关箱的导线截面及分配箱内开关的选择
i)Ijs = 247.66A
ii)选择导线
选择BV-3×70+2×35,空气明敷时其安全载流量为285A。室外架空铜芯导线按机械强度的最小截面为10m㎡,满足要求。
iii)选择电气设备
选择分配箱内开关为DZ10-600/3 ,其脱扣器整定电流值为Ir = 480A。
⑻、 P2(B宿舍楼、设备房)至第1组电机的开关箱的导线截面及分配箱内开关的选择
i)Ijs = 89.26A
ii)选择导线
选择BV-3×16+2×6,空气明敷时其安全载流量为110A。室外架空铜芯导线按机械强度的最小截面为10m㎡,满足要求。
iii)选择电气设备
选择分配箱内开关为DZ10-250/3 ,其脱扣器整定电流值为Ir = 200A。
⑼、 P2(B宿舍楼、设备房)至第2组电机的开关箱的导线截面及分配箱内开关的选择
i)Ijs = 28.49A
ii)选择导线
选择BV-3×10+2×6,空气明敷时其安全载流量为85A。室外架空铜芯导线按机械强度的最小截面为10m㎡,满足要求。
iii)选择电气设备
选择分配箱内开关为DZ15-40/3 ,其脱扣器整定电流值为Ir = 32A。
⑽、10 P2(B宿舍楼、设备房)进线及进线开关的选择
i)计算电流
Kx = 0.70,Cosφ = 0.50
Ijs = Kx×ΣPe/(1.732×Ue×Cosφ) = 0.70×99.00/(1.732×0.38×0.50) = 210.59A
ii)选择导线
按允许电压降:
S = Kx×Σ(PL)/C△U = 0.70×7709.00/(77.00×5.00) = 14.02m㎡
选择BV-3×50+2×25,空气明敷时其安全载流量为230A。室外架空铜芯导线按机械强度的最小截面为10m㎡,满足要求。
iii)选择电气设备
选择分配箱进线开关为DZ10-600/3 ,其脱扣器整定电流值为Ir = 480A。
⑾、 N2导线截面及出线开关的选择
i)选择导线截面
按导线安全载流量:
Kx = 0.70,Cosφ = 0.50
Ijs = Kx×ΣPe/(1.732×Ue×Cosφ) = 0.70×99.00/(1.732×0.38×0.50) = 210.59A
按允许电压降:
S = Kx×Σ(PL)/C△U = 0.70×5940.00/(77.00×5.00) = 10.80m㎡
选择BV-3×50+2×25,空气明敷时其安全载流量为230A。室外架空铜芯导线按机械强度的最小截面为10m㎡,满足要求。
ii)选择出线开关
N2出线开关选择DZ10-600/3 ,其脱扣器整定电流值为Ir = 480A。
3.4.4( N3)线路上导线截面及分配箱、开关箱内电气设备选择
在选择前应对照平面图和系统图先由用电设备至开关箱计算,再由开关箱至分配箱计算,选择导线及开关设备。
⑴、钢筋调直机开关箱至钢筋调直机导线截面及开关箱内电气设备选择
i)计算电流
Kx = 1.00,Cosφ = 0.40
Ijs = Kx×Pe/(1.732×Ue×Cosφ) = 1.00×2.80/(1.732×0.38×0.40) = 10.64A
ii)选择导线
按允许电压降:
S = Kx×Σ(PL)/C△U = 1.00×28.00/(77.00×5.00) = 0.07m㎡
选择BV-3×10+2×6,空气明敷时其安全载流量为85A。室外架空铜芯导线按机械强度的最小截面为10m㎡,满足要求。
iii)选择电气设备
选择开关箱内开关为Hk2-15/3 ,熔断器RC1A-15 其最大熔体电流为IRD = 15A,漏电保护器为DZ15L-30/3 。
⑵、钢筋切断机开关箱至钢筋切断机导线截面及开关箱内电气设备选择
i)计算电流
Kx = 1.00,Cosφ = 0.40
Ijs = Kx×Pe/(1.732×Ue×Cosφ) = 1.00×5.50/(1.732×0.38×0.40) = 20.89A
ii)选择导线
按允许电压降:
S = Kx×Σ(PL)/C△U = 1.00×55.00/(77.00×5.00) = 0.14m㎡
选择BV-3×10+2×25,空气明敷时其安全载流量为85A。室外架空铜芯导线按机械强度的最小截面为10m㎡,满足要求。
iii)选择电气设备
选择开关箱内开关为DZ15-40/3 ,其脱扣器整定电流值为Ir = 32A。
漏电保护器为DZ15L-30/3 。
⑶、钢筋弯曲机开关箱至钢筋弯曲机导线截面及开关箱内电气设备选择
i)计算电流
Kx = 1.00,Cosφ = 0.40
Ijs = Kx×Pe/(1.732×Ue×Cosφ) = 1.00×1.00/(1.732×0.38×0.40) = 3.80A
ii)选择导线
按允许电压降:
S = Kx×Σ(PL)/C△U = 1.00×10.00/(77.00×5.00) = 0.03m㎡
选择BV-3×10+2×6,空气明敷时其安全载流量为85A。室外架空铜芯导线按机械强度的最小截面为10m㎡,满足要求。
iii)选择电气设备
选择开关箱内开关为Hk2-15/3 ,熔断器RC1A-5 其最大熔体电流为IRD = 5A,漏电保护器为DZ15L-30/3 。
⑷、钢筋对焊机开关箱至钢筋对焊机导线截面及开关箱内电气设备选择
i)计算电流
Kx = 1.00,Cosφ = 0.40
Ijs = Kx×Pe/(1.732×Ue×Cosφ) = 1.00×50.00/(1.732×0.38×0.40) = 189.92A
ii)选择导线
按允许电压降:
S = Kx×Σ(PL)/C△U = 1.00×500.00/(77.00×5.00) = 1.30m㎡
选择BV-3×50+2×25,空气明敷时其安全载流量为230A。室外架空铜芯导线按机械强度的最小截面为10m㎡,满足要求。
iii)选择电气设备
选择开关箱内开关为DZ10-600/3 ,其脱扣器整定电流值为Ir = 480A。
漏电保护器为DZ10L-250/3 。
⑸、钢筋切断机开关箱至钢筋切断机导线截面及开关箱内电气设备选择
i)计算电流
Kx = 1.00,Cosφ = 0.40
Ijs = Kx×Pe/(1.732×Ue×Cosφ) = 1.00×5.50/(1.732×0.38×0.40) = 20.89A
ii)选择导线
按允许电压降:
S = Kx×Σ(PL)/C△U = 1.00×55.00/(77.00×5.00) = 0.14m㎡
选择BV-3×10+2×6,空气明敷时其安全载流量为85A。室外架空铜芯导线按机械强度的最小截面为10m㎡,满足要求。
iii)选择电气设备
选择开关箱内开关为DZ15-40/3 ,其脱扣器整定电流值为Ir = 32A。
漏电保护器为DZ15L-30/3 。
⑹、钢筋弯曲机开关箱至钢筋弯曲机导线截面及开关箱内电气设备选择
i)计算电流
Kx = 1.00,Cosφ = 0.40
Ijs = Kx×Pe/(1.732×Ue×Cosφ) = 1.00×1.00/(1.732×0.38×0.40) = 3.80A
ii)选择导线
按允许电压降:
S = Kx×Σ(PL)/C△U = 1.00×10.00/(77.00×5.00) = 0.03m㎡
选择BV-3×10+2×6,空气明敷时其安全载流量为85A。室外架空铜芯导线按机械强度的最小截面为10m㎡,满足要求。
iii)选择电气设备
选择开关箱内开关为Hk2-15/3 ,熔断器RC1A-5 其最大熔体电流为IRD = 5A,漏电保护器为DZ15L-30/3 。
⑺、P3(办公楼、钢筋加工厂1)至第2组电机的开关箱的导线截面及分配箱内开关的选择
i)Ijs = 10.64A
ii)选择导线
选择BV-3×10+
