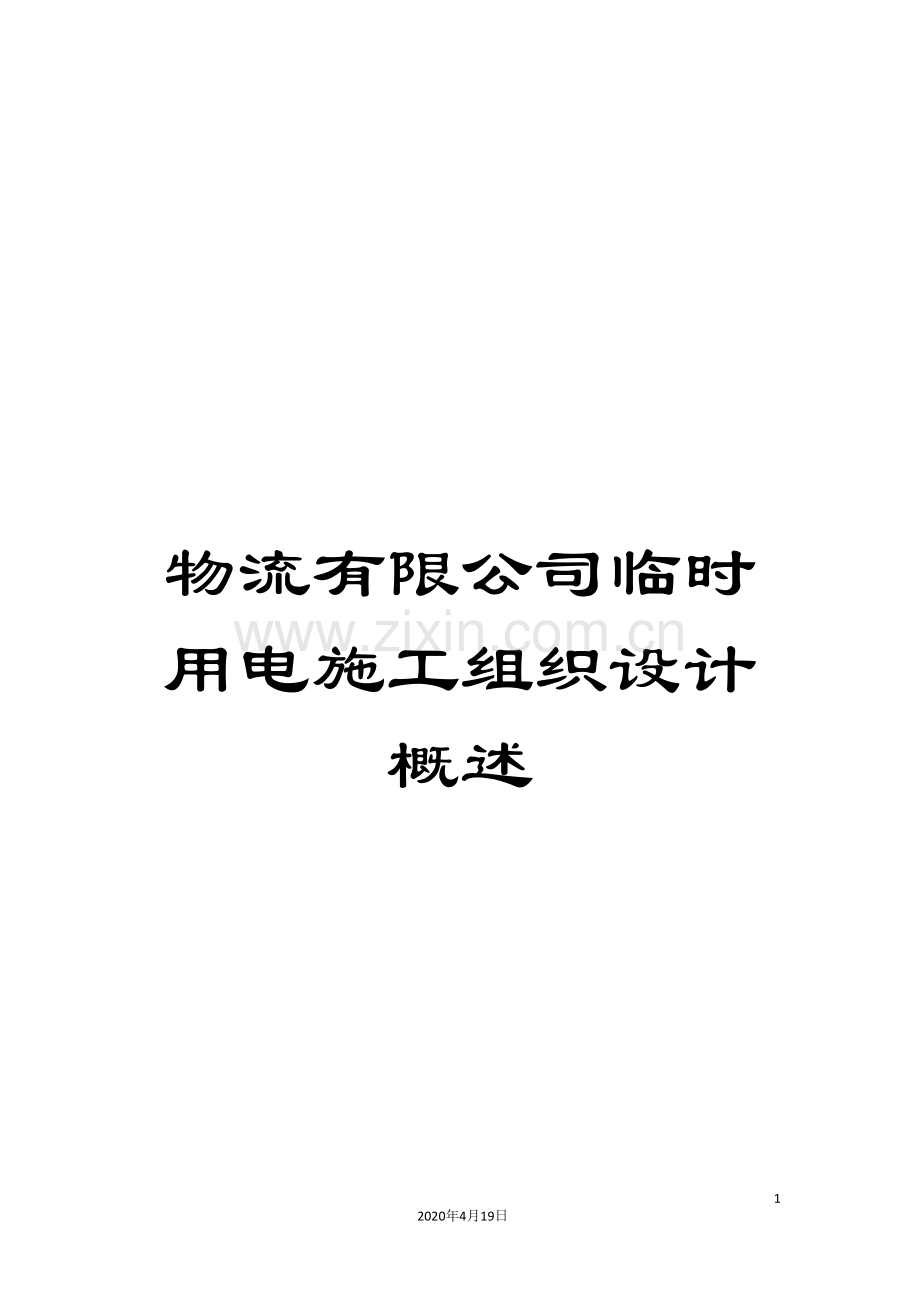

物流有限公司临时用电施工组织设计概述

91
2020年4月19日
文档仅供参考

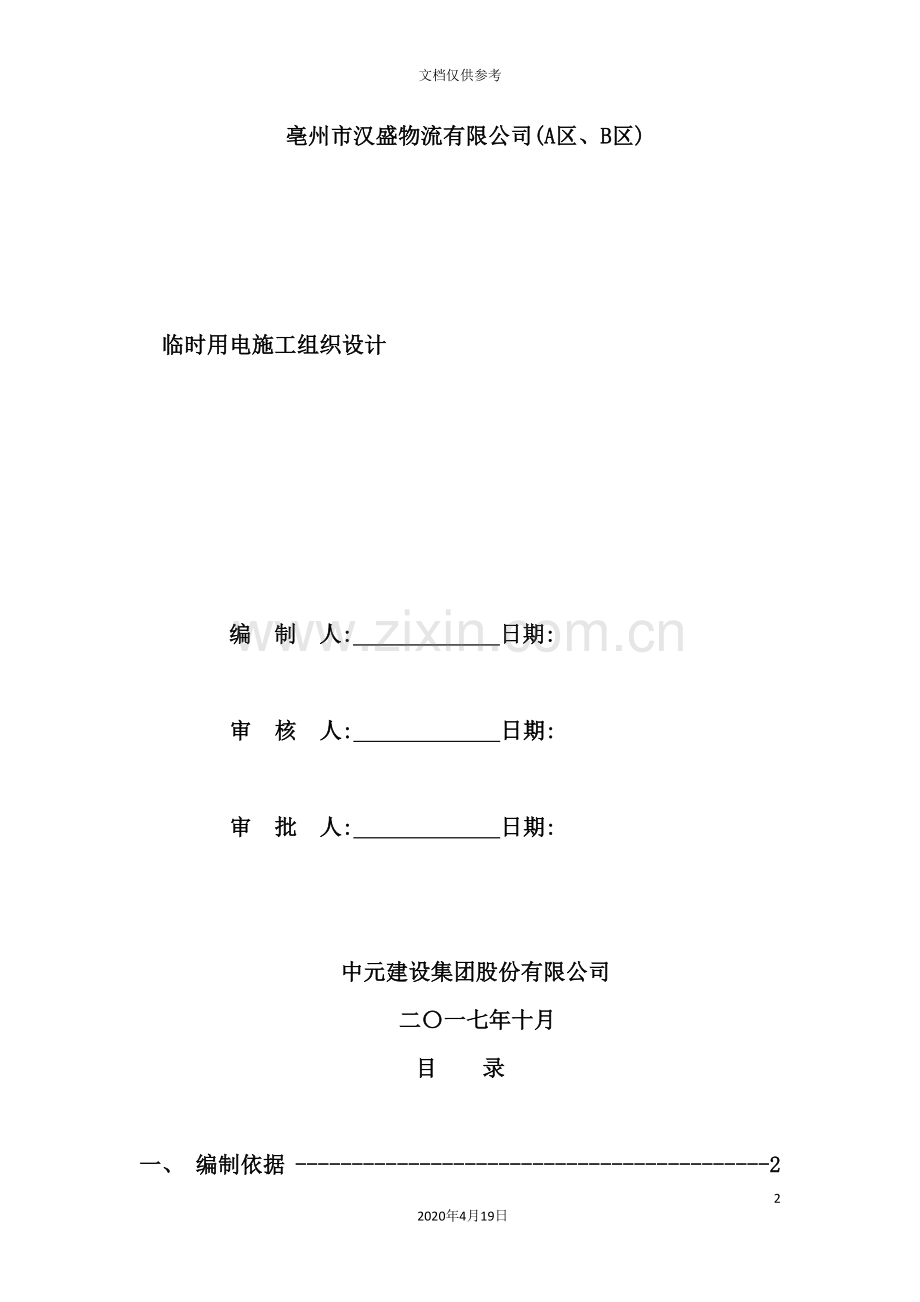

 亳州市汉盛物流有限公司(A区、B区)

临时用电施工组织设计

编 制 人: 日期:

审 核 人: 日期:

审 批 人: 日期:

中元建设集团股份有限公司
二〇一七年十月
目 录

一、 编制依据 2
二、工程概况 2
三、现场施工用电总体布置 2
四、现场临时用电计算 2
五、安全用电技术措施 2
六、安全用电防火措施 2
七、防雷装置设计 2
八、接地装置设计 2
九、触电事故应急预案 2
十、 施工现场临时用电平面布置图 2

一、 编制依据
二、 <施工现场临时用电安全技术规范>JGJ46- ;
2、<低压配电设计规范>GB50054-95
3、<建筑工程施工现场供电安全规范>GB50194-93
4、<通用用电设备配电设计规范>GB50055-93
5、<供配电系统设计规范>GB50052-95
6、<施工现场临时用电安全技术规范>JGJ46-
7、<建筑施工安全检查标准>JGJ59-99
8、汉盛物流园项目工程图纸;
9、施工总平面布置图;
二、工程概况
1. 工程名称:亳州汉盛物流园项目
2. 建设地点:亳州市
3. 建设单位:亳州市汉盛物流有限公司
4. 使用功能:办公、仓储
5. 建筑工程等级:耐火等级为二级,设计规模等级:二级
6. 本工程建筑总面积50164.42平方米,总建筑基底面积14798.68平方米
7. 本工程地上四层,建筑高度16.900米
8. 本工程建筑结构形式为框架,合理使用年限50年
9. 抗震设防烈度:7度0.1g

本工地现场供电由建设单位申请,由供电局落户,现场电源从落户变压器引进到现场总配电室(总配电箱)、分配电箱及开关箱。工地的用电方案,严格按照<施工现场临时用电安全技术规范>和电力局有关规定。现场设总配电箱一只,总耗电量约为451.35A。
三、现场施工用电总体布置
本工程按基础、主体、装饰三大部份分析,在主体施工阶段属用电高峰,根据主体施工阶段来计算现场总用量。
1．现场施工用电总体布置原则:
1 ) 根据本工程特点,施工用电平面和立面分开布置,平面上生活用电与生产区用电分开布置。
2 ) 施工临时用电已经接通。在业主提供总电源上设总计量表,并在电源进场处设置总配电箱。
3 ) 从现场总配电箱处主要引出四根输电电缆,联接四个分配电箱,三根线路供现场生产区使用,另一根线路供生活区使用,布置在食堂附近。
4 ) 生产区供电线又分为两路:两路连接大型机械专用电箱,另一路供应地下室、各楼层施工用电。
5 ) 生活供电线路也分成两路:一路为施工现场照明及办公室用电,另一路为生活区照明及其它用电。
6 ) 为方便夜间施工和管理,在生产区域现场四周布置若干照明灯。
7 ) 地下室、楼梯间照明使用低压电源。
本工程施工用电拟采用TN-S接零保护系统,并按总配电箱→分配电箱→开关箱,实行三级配电,在施工现场近电源处设置总配电箱一只,在现场设分配电箱8只。在每台机械设备边3M范围内设开关箱一只。配电线路采用三相五线制,采用五芯电缆空埋地敷设。穿管埋地敷设时,深度不少于0.7m,并在电缆上下各均匀铺设不小于50mm厚的细砂,然后覆盖砖等硬质保护层。各路导线截面根据允许电流、允许电压降与机械强度计算选用,其中保护零线采用绿、黄双色线,线径不少于工作零线的截面,用绝缘铝线不小于16平方毫米,铜线不小于10平方毫米,与电气设备相连的保护零线不小于2.5平方毫米绝缘多股铜线。
漏电保护器选用省线审批许可生产且经过电工产品认证的产品。其中分配电箱漏电保护器的额定漏电动作电流为50-75mA,开关箱漏电保护器的额定漏电动作电流不大于30mA,其中手持式电动工具的漏电保护器额定漏电动作电流不大于15mA,额定漏电动作时间均应小于0.1S。
保护接零从第一级漏电保护器的电源侧的零线引出,并在引出后作重复接地,另外在线路的中间和末端处再设二处重复接地。接地装置的接地线采用二根以上导线,在不同点与接地体作电气连接。垂直接地体采用角钢,接地电阻不大于4欧姆。
所有电机设备不带电的外露导电部分均做保护接零。保护零线上不得装设任何开关与熔断器。临时住宅照明线路和采用瓷瓶架设,宿舍内按10平方米设置一个40-60W的灯泡(禁止使用60W以上灯泡及各种大功率的用电器) 。本工程土建用电高峰期将出现于结构施工期内,施工用电主要是钢筋制安 、材料加工及照明等。
2、现场施工用电布置的安全防范措施:
二级配电箱与开关箱距离不大于30 M,所有配电箱选用铁质配电箱,铁板厚度大于1.5MM。总配电箱后板衬绝缘板,总配室及时上锁,进出线的留洞装好防鼠网,配好A级灭火器、50KG黄沙、铁揪以防万一发生的火灾。配电箱、开关箱应装设端正 、牢固。固定式配电箱下底面与地面的垂直距离为1.5M,移动式开关箱下底与地面距离大于0.6M,小于1.5M。箱体外壳及金属电器安装板作保护接零,配电箱上设防雨棚。并在配电箱上标明名称 、用途、编号 。所有配电箱均配锁,箱内电器按规定装设,进出线设在箱体的下底面 。
四、现场临时用电计算
一、编制依据
<低压配电设计规范>GB50054-95中国建筑工业出版社
<建筑工程施工现场供电安全规范>GB50194-93中国建筑工业出版社
<通用用电设备配电设计规范>GB50055-93中国建筑工业出版社
<供配电系统设计规范>GB50052-95中国建筑工业出版社
<施工现场临时用电安全技术规范>JGJ46- 中国建筑工业出版社
<建筑施工安全检查标准>JGJ59-99
二、施工条件
序号
机具名称
型号
安装功率(kW)
数量
合计功率(kW)
1
钢筋调直机
GT4/14
4
1
4
2
钢筋切断机
QJ32-1
3
1
3
3
钢筋弯曲机
GW40
3
1
3
4
交流电焊机
BX3-120-1
9
2
18
5
木工电刨
MIB2-80/1
0.7
1
0.7
6
木工圆锯
MJ104
3
2
6
7
真空吸水泵
HZX-40
4
4
16
8
自落式混凝土搅拌机
JD200
7.5
2
15
9
插入式振动器
ZX50
1.1
4
4.4
10
平板式振动器
ZB11
1.1
1
1.1
11
灰浆搅拌机
UJ325
3
1
3
12
卷扬机
JJM-10
22
2
44
13
对焊机

90
1
90
14
碘钨灯

1
10
10
15
插入式振动器
ZX50
1.1
4
4.4
16
平板式振动器
ZB11
1.1
1
1.1
17
灰浆搅拌机
UJ325
3
2
6
18
交流电焊机
BX3-120-1
9
3
27
19
木工圆锯
MJ104
3
2
6
20
真空吸水泵
HZX-40
4
5
20
21
套丝切管机
TQ-3
1
1
1
22
电动液压弯管机
WYQ
1.1
1
1.1
23
卷扬机
JJM-10
22
12
132
24
碘钨灯

1
20
20
25
塔式起重机
QTZ80
55.5
3
165
26
碘灯

3.5
4
14
三、设计内容和步骤
1、现场勘探及初步设计:
(1)本工程所在施工现场范围内施工前无各种埋地管线。
(2)现场采用380V低压供电,设一配电总箱,内有计量设备,采用TN-S系统供电。
(3)根据施工现场用电设备布置情况,总箱进线采用导线空气明敷/架空线路敷设,干线采用穿焊接钢管敷设,用电器导线采用空气明敷/架空线路敷设。布置位置及线路走向参见临时配电系统图及现场平面图,采用三级配电,三级防护。
(4)按照<JGJ46- >规定制定施工组织设计,接地电阻R≤4Ω。
2、确定用电负荷:
(1)、钢筋调直机
Kx=0.65,Cosφ=0.7,tgφ=1.02
Pjs=0.65×4=2.6kW
Qjs=Pjs×tgφ=2.6×1.02=2.65kvar
(2)、钢筋切断机
Kx=0.65,Cosφ=0.7,tgφ=1.02
Pjs=0.65×3=1.95kW
Qjs=Pjs×tgφ=1.95×1.02=1.99kvar
(3)、钢筋弯曲机
Kx=0.65,Cosφ=0.7,tgφ=1.02
Pjs=0.65×3=1.95kW
Qjs=Pjs×tgφ=1.95×1.02=1.99kvar
(4)、交流电焊机
Kx=0.5,Cosφ=0.4,tgφ=2.29
将Jc=50%统一换算到Jc1 =100%的额定容量
Pn=Sn×Cosφ=9×0.4=3.6kW
Pe=n×(Jc/Jc1)1/2×Pn =2×(0.5/1)1/2×3.6=5.09 kW
Pjs=Kx×Pe=0.5×5.09=2.55kW
Qjs=Pjs×tgφ=2.55×2.29=5.83kvar
(5)、木工电刨
Kx=0.65,Cosφ=0.6,tgφ=1.33
Pjs=0.65×0.7=0.45kW
Qjs=Pjs×tgφ=0.45×1.33=0.61kvar
(6)、木工圆锯
Kx=0.65,Cosφ=0.6,tgφ=1.33
Pjs=0.65×6=3.9kW
Qjs=Pjs×tgφ=3.9×1.33=5.2kvar
(7)、真空吸水泵
Kx=0.75,Cosφ=0.8,tgφ=0.75
Pjs=0.75×16=12kW
Qjs=Pjs×tgφ=12×0.75=9kvar
(8)、自落式混凝土搅拌机
Kx=0.75,Cosφ=0.85,tgφ=0.62
Pjs=0.75×15=11.25kW
Qjs=Pjs×tgφ=11.25×0.62=6.97kvar
(9)、插入式振动器
Kx=0.3,Cosφ=0.7,tgφ=1.02
Pjs=0.3×4.4=1.32kW
Qjs=Pjs×tgφ=1.32×1.02=1.35kvar
(10)、平板式振动器
Kx=0.3,Cosφ=0.7,tgφ=1.02
Pjs=0.3×1.1=0.33kW
Qjs=Pjs×tgφ=0.33×1.02=0.34kvar
(11)、灰浆搅拌机
Kx=0.5,Cosφ=0.55,tgφ=1.52
Pjs=0.5×3=1.5kW
Qjs=Pjs×tgφ=1.5×1.52=2.28kvar
(12)、卷扬机
Kx=0.85,Cosφ=0.6,tgφ=1.33
Pjs=0.85×44=37.4kW
Qjs=Pjs×tgφ=37.4×1.33=49.87kvar
(13)、对焊机
Kx=0.3,Cosφ=0.7,tgφ=1.02
Pjs=0.3×90=27kW
Qjs=Pjs×tgφ=27×1.02=27.55kvar
(14)、碘钨灯
Kx=0.3,Cosφ=0.7,tgφ=1.02
Pjs=0.3×10×1=3kW
Qjs=Pjs×tgφ=3×1.02=3.06kvar
(15)、插入式振动器
Kx=0.3,Cosφ=0.7,tgφ=1.02
Pjs=0.3×4.4=1.32kW
Qjs=Pjs×tgφ=1.32×1.02=1.35kvar
(16)、平板式振动器
Kx=0.3,Cosφ=0.7,tgφ=1.02
Pjs=0.3×1.1=0.33kW
Qjs=Pjs×tgφ=0.33×1.02=0.34kvar
(17)、灰浆搅拌机
Kx=0.5,Cosφ=0.55,tgφ=1.52
Pjs=0.5×6=3kW
Qjs=Pjs×tgφ=3×1.52=4.56kvar
(18)、交流电焊机
Kx=0.5,Cosφ=0.4,tgφ=2.29
将Jc=50%统一换算到Jc1 =100%的额定容量
Pn=Sn×Cosφ=9×0.4=3.6kW
Pe=n×(Jc/Jc1)1/2×Pn =3×(0.5/1)1/2×3.6=7.64 kW
Pjs=Kx×Pe=0.5×7.64=3.82kW
Qjs=Pjs×tgφ=3.82×2.29=8.75kvar
(19)、木工圆锯
Kx=0.65,Cosφ=0.6,tgφ=1.33
Pjs=0.65×6=3.9kW
Qjs=Pjs×tgφ=3.9×1.33=5.2kvar
(20)、真空吸水泵
Kx=0.75,Cosφ=0.8,tgφ=0.75
Pjs=0.75×20=15kW
Qjs=Pjs×tgφ=15×0.75=11.25kvar
(21)、套丝切管机
Kx=0.3,Cosφ=0.6,tgφ=1.33
Pjs=0.3×1=0.3kW
Qjs=Pjs×tgφ=0.3×1.33=0.4kvar
(22)、电动液压弯管机
Kx=0.3,Cosφ=0.6,tgφ=1.33
Pjs=0.3×1.1=0.33kW
Qjs=Pjs×tgφ=0.33×1.33=0.44kvar
(23)、卷扬机
Kx=0.85,Cosφ=0.6,tgφ=1.33
Pjs=0.85×44=37.4kW
Qjs=Pjs×tgφ=37.4×1.33=49.87kvar
(24)、碘钨灯
Kx=0.3,Cosφ=0.7,tgφ=1.02
Pjs=0.3×20×1=6kW
Qjs=Pjs×tgφ=6×1.02=6.12kvar
(25)、塔式起重机
Kx=0.85,Cosφ=0.6,tgφ=1.33
将Jc=40%统一换算到Jc1 =25%的额定容量
Pn=55.5kW
Pe=n×(Jc/Jc1)1/2×Pn =1×(0.4/0.25)1/2×55.5=70.2 kW
Pjs=Kx×Pe=0.85×70.2=59.67kW
Qjs=Pjs×tgφ=59.67×1.33=79.56kvar
(26)、碘灯
Kx=0.6,Cosφ=0.7,tgφ=1.02
Pjs=0.6×14×1.1=9.24kW
Qjs=Pjs×tgφ=9.24×1.02=9.43kvar
(27)总的计算负荷计算,总箱同期系数取Kx=0.7
总的有功功率
Pjs=Kx×ΣPjs=0.7×(2.6+1.95+1.95+2.55+0.45+3.9+12+11.25+1.32+0.33+1.5+37.4+27+3+1.32+0.33+3+3.82+3.9+15+0.3+0.33+37.4+6+59.67+9.24)=173.26kW
总的无功功率
Qjs=Kx×ΣQjs=0.7×(2.65+1.99+1.99+5.83+0.61+5.2+9+6.97+1.35+0.34+2.28+49.87+27.55+3.06+1.35+0.34+4.56+8.75+5.2+11.25+0.4+0.44+49.87+6.12+79.56+9.43)=207.15kvar
总的视在功率
Sjs=(Pjs2+Qjs2)1/2=(173.262+207.152)1/2=270.05kVA
总的计算电流计算
Ijs=Sjs/(1.732×Ue)=270.05/(1.732×0.38)=410.32A
3、1号干线线路上导线截面及分配箱、开关箱内电气设备选择:
在选择前应对照平面图和系统图先由用电设备至开关箱计算,再由开关箱至分配箱计算,选择导线及开关设备。分配箱至开关箱,开关箱至用电设备的导线敷设采用铜橡皮绝缘导线空气明敷/架空线路,室外架空铜导线按机械强度的最小截面为10mm2。
(1)、钢筋调直机开关箱至钢筋调直机导线截面及开关箱内电气设备选择(开关箱以下用电器启动后需要系数取1):
i)计算电流
Kx=1,Cosφ=0.7,tgφ=1.02
Ijs=Kx ×Pe/(1.732×Ue×Cosφ)=1×4/(1.732×0.38×0.7)=8.68A
ii)选择导线
选择XV-3×10+2×10,空气明敷/架空线路时其安全载流量为57A。室外架空铜芯导线按机械强度的最小截面为10mm2,满足要求。
iii)选择电气设备
选择开关箱内隔离开关为HR5,,漏电保护器为DZ15LE-40/3。
(2)、钢筋切断机开关箱至钢筋切断机导线截面及开关箱内电气设备选择(开关箱以下用电器启动后需要系数取1):
i)计算电流
Kx=1,Cosφ=0.7,tgφ=1.02
Ijs=Kx ×Pe/(1.732×Ue×Cosφ)=1×3/(1.732×0.38×0.7)=6.51A
ii)选择导线
选择XV-3×10+2×10,空气明敷/架空线路时其安全载流量为57A。室外架空铜芯导线按机械强度的最小截面为10mm2,满足要求。
iii)选择电气设备
选择开关箱内隔离开关为HR5,,漏电保护器为DZ15LE-40/3。
(3)、钢筋弯曲机开关箱至钢筋弯曲机导线截面及开关箱内电气设备选择(开关箱以下用电器启动后需要系数取1):
i)计算电流
Kx=1,Cosφ=0.7,tgφ=1.02
Ijs=Kx ×Pe/(1.732×Ue×Cosφ)=1×3/(1.732×0.38×0.7)=6.51A
ii)选择导线
选择XV-3×10+2×10,空气明敷/架空线路时其安全载流量为57A。室外架空铜芯导线按机械强度的最小截面为10mm2,满足要求。
iii)选择电气设备
选择开关箱内隔离开关为HR5,,漏电保护器为DZ15LE-40/3。
(4)、交流电焊机开关箱至交流电焊机导线截面及开关箱内电气设备选择(开关箱以下用电器启动后需要系数取1):
i)计算电流
Kx=1,Cosφ=0.4,tgφ=2.29
Ijs=Kx×Pe/(Ue×Cosφ)=1×5.09/(0.38×0.4)=33.49A
ii)选择导线
选择XV-3×10+2×10,空气明敷/架空线路时其安全载流量为57A。室外架空铜芯导线按机械强度的最小截面为10mm2,满足要求。
iii)选择电气设备
由于开关控制2台用电器,开关的电流为Ir=33.49×2(台数)=66.99A。
选择开关箱内隔离开关为DZ15-100/3 ,其脱扣器整定电流值为Ir=80A,,漏电保护器为DZ15LE-100/3。
(5)、木工电刨开关箱至木工电刨导线截面及开关箱内电气设备选择(开关箱以下用电器启动后需要系数取1):
i)计算电流
Kx=1,Cosφ=0.6,tgφ=1.33
Ijs=Kx ×Pe/(1.732×Ue×Cosφ)=1×0.7/(1.732×0.38×0.6)=1.77A
ii)选择导线
选择XV-3×10+2×10,空气明敷/架空线路时其安全载流量为57A。室外架空铜芯导线按机械强度的最小截面为10mm2,满足要求。
iii)选择电气设备
选择开关箱内隔离开关为HR5,,漏电保护器为DZ15LE-40/3。
(6)、木工圆锯开关箱至木工圆锯导线截面及开关箱内电气设备选择(开关箱以下用电器启动后需要系数取1):
i)计算电流
Kx=1,Cosφ=0.6,tgφ=1.33
Ijs=Kx ×Pe/(1.732×Ue×Cosφ)=1×3/(1.732×0.38×0.6)=7.6A
ii)选择导线
选择XV-3×10+2×10,空气明敷/架空线路时其安全载流量为57A。室外架空铜芯导线按机械强度的最小截面为10mm2,满足要求。
iii)选择电气设备
由于开关控制2台用电器,开关的电流为Ir=7.60×2(台数)=15.19A。
选择开关箱内隔离开关为HR5,,漏电保护器为DZ15LE-40/3。
(7)、真空吸水泵开关箱至真空吸水泵导线截面及开关箱内电气设备选择(开关箱以下用电器启动后需要系数取1):
i)计算电流
Kx=1,Cosφ=0.8,tgφ=0.75
Ijs=Kx ×Pe/(1.732×Ue×Cosφ)=1×4/(1.732×0.38×0.8)=7.6A
ii)选择导线
选择XV-3×10+2×10,空气明敷/架空线路时其安全载流量为57A。室外架空铜芯导线按机械强度的最小截面为10mm2,满足要求。
iii)选择电气设备
由于开关控制4台用电器,开关的电流为Ir=7.60×4(台数)=30.39A。
选择开关箱内隔离开关为DZ5-50/3 ,其脱扣器整定电流值为Ir=40A,,漏电保护器为DZ15LE-40/3。
(8)、自落式混凝土搅拌机开关箱至自落式混凝土搅拌机导线截面及开关箱内电气设备选择(开关箱以下用电器启动后需要系数取1):
i)计算电流
Kx=1,Cosφ=0.85,tgφ=0.62
Ijs=Kx ×Pe/(1.732×Ue×Cosφ)=1×7.5/(1.732×0.38×0.85)=13.41A
ii)选择导线
选择XV-3×10+2×10,空气明敷/架空线路时其安全载流量为57A。室外架空铜芯导线按机械强度的最小截面为10mm2,满足要求。
iii)选择电气设备
由于开关控制2台用电器,开关的电流为Ir=13.41×2(台数)=26.81A。
选择开关箱内隔离开关为HR5 ,其脱扣器整定电流值为Ir=0A,,漏电保护器为DZ15LE-100/3。
(9)、插入式振动器开关箱至插入式振动器导线截面及开关箱内电气设备选择(开关箱以下用电器启动后需要系数取1):
i)计算电流
Kx=1,Cosφ=0.7,tgφ=1.02
Ijs=Kx ×Pe/(1.732×Ue×Cosφ)=1×1.1/(1.732×0.38×0.7)=2.39A
ii)选择导线
选择XV-3×10+2×10,空气明敷/架空线路时其安全载流量为57A。室外架空铜芯导线按机械强度的最小截面为10mm2,满足要求。
iii)选择电气设备
由于开关控制4台用电器,开关的电流为Ir=2.39×4(台数)=9.55A。
选择开关箱内隔离开关为DZ5-20/3 ,其脱扣器整定电流值为Ir=16A,,漏电保护器为DZ15LE-40/3。
(10)、平板式振动器开关箱至平板式振动器导线截面及开关箱内电气设备选择(开关箱以下用电器启动后需要系数取1):
i)计算电流
Kx=1,Cosφ=0.7,tgφ=1.02
Ijs=Kx ×Pe/(1.732×Ue×Cosφ)=1×1.1/(1.732×0.38×0.7)=2.39A
ii)选择导线
选择XV-3×10+2×10,空气明敷/架空线路时其安全载流量为57A。室外架空铜芯导线按机械强度的最小截面为10mm2,满足要求。
iii)选择电气设备
选择开关箱内隔离开关为DZ5-20/3 ,其脱扣器整定电流值为Ir=16A,,漏电保护器为DZ15LE-40/3。
(11)、灰浆搅拌机开关箱至灰浆搅拌机导线截面及开关箱内电气设备选择(开关箱以下用电器启动后需要系数取1):
i)计算电流
Kx=1,Cosφ=0.55,tgφ=1.52
Ijs=Kx ×Pe/(1.732×Ue×Cosφ)=1×3/(1.732×0.38×0.55)=8.29A
ii)选择导线
选择XV-3×10+2×10,空气明敷/架空线路时其安全载流量为57A。室外架空铜芯导线按机械强度的最小截面为10mm2,满足要求。
iii)选择电气设备
选择开关箱内隔离开关为HR5,,漏电保护器为DZ15LE-40/3。
(12)、卷扬机开关箱至卷扬机导线截面及开关箱内电气设备选择(开关箱以下用电器启动后需要系数取1):
i)计算电流
Kx=1,Cosφ=0.6,tgφ=1.33
Ijs=Kx ×Pe/(1.732×Ue×Cosφ)=1×22/(1.732×0.38×0.6)=55.71A
ii)选择导线
选择XV-3×10+2×10,空气明敷/架空线路时其安全载流量为57A。室外架空铜芯导线按机械强度的最小截面为10mm2,满足要求。
iii)选择电气设备
由于开关控制2台用电器,开关的电流为Ir=55.71×2(台数)=111.42A。
选择开关箱内隔离开关为DZ10-250/3 ,其脱扣器整定电流值为Ir=200A,,漏电保护器为DZ20L-160/3。
(13)、对焊机开关箱至对焊机导线截面及开关箱内电气设备选择(开关箱以下用电器启动后需要系数取1):
i)计算电流
Kx=1,Cosφ=0.7,tgφ=1.02
Ijs=Kx ×Pe/(1.732×Ue×Cosφ)=1×90/(1.732×0.38×0.7)=195.35A
ii)选择导线
选择XV-3×95+2×50,空气明敷/架空线路时其安全载流量为234A。室外架空铜芯导线按机械强度的最小截面为10mm2,满足要求。
iii)选择电气设备
选择开关箱内隔离开关为DZ10-250/3 ,其脱扣器整定电流值为Ir=200A,,漏电保护器为DZ20L-250/3。
(14)、碘钨灯开关箱至碘钨灯导线截面及开关箱内电气设备选择(开关箱以下用电器启动后需要系数取1):
i)计算电流
Kx=1,Cosφ=0.7,tgφ=1.02
Ijs=Kx×Pe/(Ue×Cosφ)=1×1/(0.22×0.7)=6.49A
ii)选择导线
选择XV-3×70+2×35,空气明敷/架空线路时其安全载流量为191A。室外架空铜芯导线按机械强度的最小截面为10mm2,满足要求。
iii)选择电气设备
由于开关控制10台用电器,开关的电流为Ir=6.49×10(台数)=64.94A。
选择开关箱内隔离开关为DZ10-250/3 ,其脱扣器整定电流值为Ir=200A,,漏电保护器为DZ20L-250/3。
(15)、1号动力分箱至第1组电机(钢筋调直机、钢筋切断机、钢筋弯曲机、交流电焊机、木工电刨、木工圆锯、真空吸水泵、自落式混凝土搅拌机、插入式振动器、平板式振动器、灰浆搅拌机、卷扬机、对焊机)的开关箱的导线截面及分配箱内开关的选择
i)计算电流
钢筋调直机
Kx=0.65,Cosφ=0.7,tgφ=1.02
Ijs= Kx ×Pe ×台数/(1.732×Ue×Cosφ)=0.65×4×1/(1.732×0.38×0.7)=5.64A
钢筋切断机
Kx=0.65,Cosφ=0.7,tgφ=1.02
Ijs= Kx ×Pe ×台数/(1.732×Ue×Cosφ)=0.65×3×1/(1.732×0.38×0.7)=4.23A
钢筋弯曲机
Kx=0.65,Cosφ=0.7,tgφ=1.02
Ijs= Kx ×Pe ×台数/(1.732×Ue×Cosφ)=0.65×3×1/(1.732×0.38×0.7)=4.23A
交流电焊机
Kx=0.5,Cosφ=0.4,tgφ=2.29
Ijs=Kx×Pe×台数/(Ue×Cosφ)=0.5×5.09×2/(0.38×0.4)=33.49A
木工电刨
Kx=0.65,Cosφ=0.6,tgφ=1.33
Ijs= Kx ×Pe ×台数/(1.732×Ue×Cosφ)=0.65×0.7×1/(1.732×0.38×0.6)=1.15A
木工圆锯
Kx=0.65,Cosφ=0.6,tgφ=1.33
Ijs= Kx ×Pe ×台数/(1.732×Ue×Cosφ)=0.65×3×2/(1.732×0.38×0.6)=9.88A
真空吸水泵
Kx=0.75,Cosφ=0.8,tgφ=0.75
Ijs= Kx ×Pe ×台数/(1.732×Ue×Cosφ)=0.75×4×4/(1.732×0.38×0.8)=22.79A
自落式混凝土搅拌机
Kx=0.75,Cosφ=0.85,tgφ=0.62
Ijs= Kx ×Pe ×台数/(1.732×Ue×Cosφ)=0.75×7.5×2/(1.732×0.38×0.85)=20.11A
插入式振动器
Kx=0.3,Cosφ=0.7,tgφ=1.02
Ijs= Kx ×Pe ×台数/(1.732×Ue×Cosφ)=0.3×1.1×4/(1.732×0.38×0.7)=2.87A
平板式振动器
Kx=0.3,Cosφ=0.7,tgφ=1.02
Ijs= Kx ×Pe ×台数/(1.732×Ue×Cosφ)=0.3×1.1×1/(1.732×0.38×0.7)=0.72A
灰浆搅拌机
Kx=0.5,Cosφ=0.55,tgφ=1.52
Ijs= Kx ×Pe ×台数/(1.732×Ue×Cosφ)=0.5×3×1/(1.732×0.38×0.55)=4.14A
卷扬机
Kx=0.85,Cosφ=0.6,tgφ=1.33
Ijs= Kx ×Pe ×台数/(1.732×Ue×Cosφ)=0.85×22×2/(1.732×0.38×0.6)=94.71A
对焊机
Kx=0.3,Cosφ=0.7,tgφ=1.02
Ijs= Kx ×Pe ×台数/(1.732×Ue×Cosφ)=0.3×90×1/(1.732×0.38×0.7)=58.6A
Ijs(1组电机)=262.57A
该组中最大的开关箱电流Ijs=195.35A
由于该组下有多个开关箱,因此最大电流需要乘以1.1的系数
两者中取大值Ijs=262.57×1.1=288.83A
ii)选择导线
选择XV-3×150+2×95,空气明敷/架空线路时其安全载流量为311A。
iii)选择电气设备
选择分配箱内开关为DZ10-600/3,其脱扣器整定电流值为Ir=480A,漏电保护器为DZ20L-400/3。
(16)、2号照明分箱至第1组照明灯具(碘钨灯)的开关箱的导线截面及分配箱内开关的选择
i)计算电流
碘钨灯
Kx=0.3,Cosφ=0.7,tgφ=1.02
Ijs=Kx×Pe×台数/(Ue×Cosφ)=0.3×1×10/(0.22×0.7)=19.48A
Ijs(1组灯具)=19.48A
该组中最大的开关箱电流Ijs=64.94A
两者中取大值Ijs=64.94A
ii)选择导线
选择XV-3×150+2×95,空气明敷/架空线路时其安全载流量为311A。
iii)选择电气设备
选择分配箱内开关为DZ10-600/3,其脱扣器整定电流值为Ir=480A,漏电保护器为DZ20L-400/3。
(17)1号动力分箱进线及进线开关的选择
i)计算电流
Kx=0.7,Cosφ=0.7
Ijs=Kx×Pe/(1.732×Ue×Cosφ)=0.7×151.4/(1.732×0.38×0.7)=230.04A
该分箱下最大组线电流Ijs=288.83A
两者中取大值Ijs=288.83A
ii)选择导线
选择XV-3×185+2×95,穿焊接钢管时其安全载流量为0A。
iii)选择电气设备
选择分配箱内开关为DZ10-600/3,其脱扣器整定电流值为Ir=480A,,漏电保护器为DZ20L-400/3。
(18)2号照明分箱进线及进线开关的选择
i)计算电流
Kx=0.7,Cosφ=0.7
Ijs=Kx×Pe/(1.732×Ue×Cosφ)=0.7×1/(1.732×0.38×0.7)=1.52A
该分箱下最大组线电流Ijs=64.94A
两者中取大值Ijs=64.94A
ii)选择导线
选择BX-3×70+2×35,穿焊接钢管时其安全载流量为193A。
iii)选择电气设备
选择分配箱内开关为DZ10-600/3,其脱扣器整定电流值为Ir=480A,,漏电保护器为DZ20L-400/3。
(19)1号干线导线截面及出线开关的选择
i)计算电流:
按导线安全载流量:
Kx=0.65,Cosφ=0.75
Ijs=Kx×ΣPe/(1.732×Ue×Cosφ)=0.65×152.4/(1.732×0.38×0.75)=200.68A
该干线下最大的分配箱电流Ijs=288.83A
由于该干线下有多个分配箱,因此最大电流需要乘以1.1的系数
选择的电流Ijs=288.83×1.1=317.71A
按
