专题9：电磁感应(学生版).doc

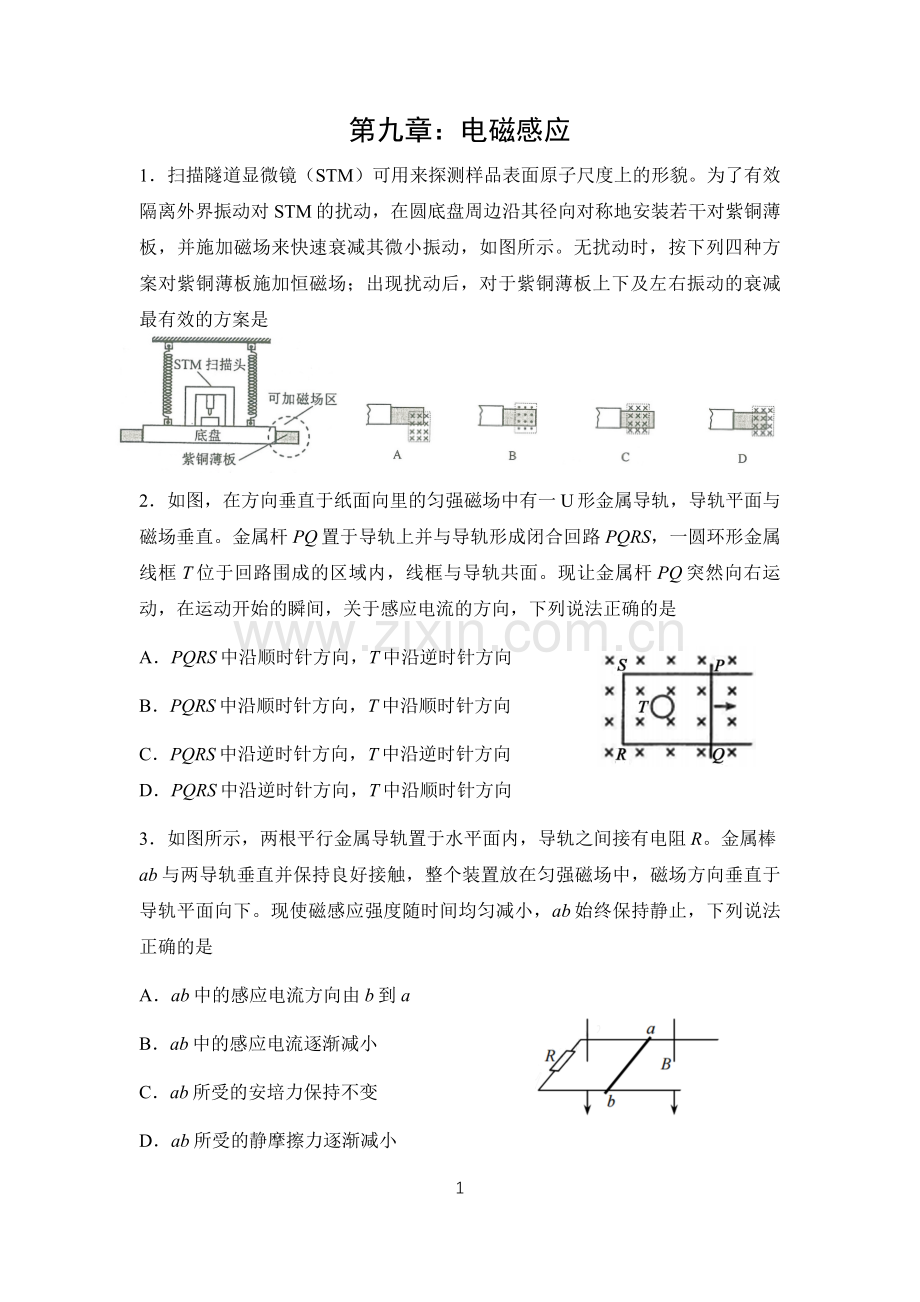

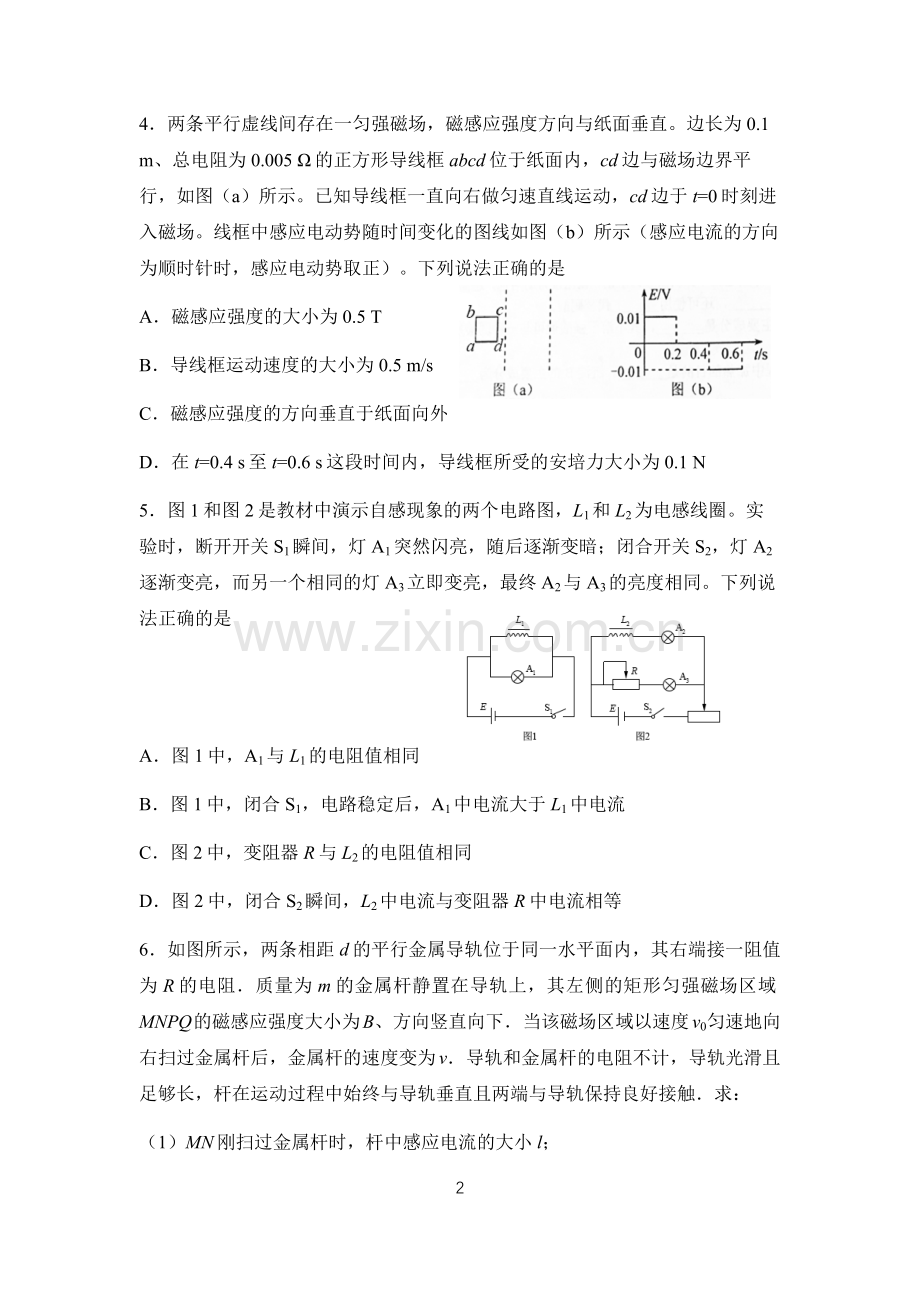

第九章：电磁感应1扫描隧道显微镜（STM）可用来探测样品表面原子尺度上的形貌。为了有效隔离外界振动对STM的扰动，在圆底盘周边沿其径向对称地安装若干对紫铜薄板，并施加磁场来快速衰减其微小振动，如图所示。无扰动时，按下列四种方案对紫铜薄板施加恒磁场；出现扰动后，对于紫铜薄板上下及左右振动的衰减最有效的方案是2如图，在方向垂直于纸面向里的匀强磁场中有一U形金属导轨，导轨平面与磁场垂直。金属杆PQ置于导轨上并与导轨形成闭合回路PQRS，一圆环形金属线框T位于回路围成的区域内，线框与导轨共面。现让金属杆PQ突然向右运动，在运动开始的瞬间，关于感应电流的方向，下列说法正确的是APQRS中沿顺时针方向，T中沿逆时针方向BPQRS中沿顺时针方向，T中沿顺时针方向CPQRS中沿逆时针方向，T中沿逆时针方向DPQRS中沿逆时针方向，T中沿顺时针方向3如图所示，两根平行金属导轨置于水平面内，导轨之间接有电阻R。金属棒ab与两导轨垂直并保持良好接触，整个装置放在匀强磁场中，磁场方向垂直于导轨平面向下。现使磁感应强度随时间均匀减小，ab始终保持静止，下列说法正确的是Aab中的感应电流方向由b到aBab中的感应电流逐渐减小Cab所受的安培力保持不变Dab所受的静摩擦力逐渐减小4两条平行虚线间存在一匀强磁场，磁感应强度方向与纸面垂直。边长为0.1 m、总电阻为0.005 的正方形导线框abcd位于纸面内，cd边与磁场边界平行，如图（a）所示。已知导线框一直向右做匀速直线运动，cd边于t=0时刻进入磁场。线框中感应电动势随时间变化的图线如图（b）所示（感应电流的方向为顺时针时，感应电动势取正）。下列说法正确的是A磁感应强度的大小为0.5 TB导线框运动速度的大小为0.5 m/sC磁感应强度的方向垂直于纸面向外D在t=0.4 s至t=0.6 s这段时间内，导线框所受的安培力大小为0.1 N5图1和图2是教材中演示自感现象的两个电路图，L1和L2为电感线圈。实验时，断开开关S1瞬间，灯A1突然闪亮，随后逐渐变暗；闭合开关S2，灯A2逐渐变亮，而另一个相同的灯A3立即变亮，最终A2与A3的亮度相同。下列说法正确的是A图1中，A1与L1的电阻值相同B图1中，闭合S1，电路稳定后，A1中电流大于L1中电流C图2中，变阻器R与L2的电阻值相同D图2中，闭合S2瞬间，L2中电流与变阻器R中电流相等6如图所示，两条相距d的平行金属导轨位于同一水平面内，其右端接一阻值为R的电阻质量为m的金属杆静置在导轨上，其左侧的矩形匀强磁场区域MNPQ的磁感应强度大小为B、方向竖直向下当该磁场区域以速度v0匀速地向右扫过金属杆后，金属杆的速度变为v导轨和金属杆的电阻不计，导轨光滑且足够长，杆在运动过程中始终与导轨垂直且两端与导轨保持良好接触求：（1）MN刚扫过金属杆时，杆中感应电流的大小l；（2）MN刚扫过金属杆时，杆的加速度大小a；（3）PQ刚要离开金属杆时，感应电流的功率P7发电机和电动机具有装置上的类似性，源于它们机理上的类似性。直流发电机和直流电动机的工作原理可以简化为如图1、图2所示的情景。在竖直向下的磁感应强度为B的匀强磁场中，两根光滑平行金属轨道MN、PQ固定在水平面内，相距为L，电阻不计。电阻为R的金属导体棒ab垂直于MN、PQ放在轨道上，与轨道接触良好，以速度v（v平行于MN）向右做匀速运动。图1轨道端点MP间接有阻值为r的电阻，导体棒ab受到水平向右的外力作用。图2轨道端点MP间接有直流电源，导体棒ab通过滑轮匀速提升重物，电路中的电流为I。（1）求在t时间内，图1“发电机”产生的电能和图2“电动机”输出的机械能。（2）从微观角度看，导体棒ab中的自由电荷所受洛伦兹力在上述能量转化中起着重要作用。为了方便，可认为导体棒中的自由电荷为正电荷。a请在图3（图1的导体棒ab）、图4（图2的导体棒ab）中，分别画出自由电荷所受洛伦兹力的示意图。b我们知道，洛伦兹力对运动电荷不做功。那么，导体棒ab中的自由电荷所受洛伦兹力是如何在能量转化过程中起到作用的呢？请以图2“电动机”为例，通过计算分析说明。 1.如图，M为半圆形导线框，圆心为OM；N是圆心角为直角的扇形导线框，圆心为ON；两导线框在同一竖直面（纸面）内；两圆弧半径相等；过直线OMON的水平面上方有一匀强磁场，磁场方向垂直于纸面。现使线框M、N在t=0时从图示位置开始，分别绕垂直于纸面、且过OM和ON的轴，以相同的周日T逆时针匀速转动，则A.两导线框中均会产生正弦交流电B.两导线框中感应电流的周期都等于TC.在时，两导线框中产生的感应电动势相等D.两导线框的电阻相等时，两导线框中感应电流的有效值也相等2.如图（a），螺线管内有平行于轴线的外加匀强磁场，以图中箭头所示方向为其正方向。螺线管与导线框abcd相连，导线框内有一小金属圆环L，圆环与导线框在同一平面内。当螺线管内的磁感应强度B随时间按图（b）所示规律变化时（ ）。（A）在t1t2时间内，L有收缩趋势（B）在t2t3时间内，L有扩张趋势（C）在t2t3时间内，L内有逆时针方向的感应电流（D）在t3t4时间内，L内有顺时针方向的感应电流3.电吉他中电拾音器的基本结构如图所示，磁体附近的金属弦被磁化，因此弦振动时，在线圈中产生感应电流，电流经电路放大后传送到音箱发出声音，下列说法正确的有（ ）。（A）选用铜质弦，电吉他仍能正常工作（B）取走磁体，电吉他将不能正常工作（C）增加线圈匝数可以增大线圈中的感应电动势（D）弦振动过程中，线圈中的电流方向不断变化4.如图所示，电阻不计，间距为L的光滑平行金属导轨水平放置于磁感应强度为B、方向竖直向下的匀强磁场中，导轨左端接一定值电阻R。质量为m、电阻为r的金属棒MN置于导轨上，受到垂直于金属棒的水平外力F的作用由静止开始运动，外力F与金属棒速度v的关系是F=F0+kv（F0、k是常量），金属棒与导轨始终垂直且接触良好。金属棒中感应电流为i，受到的安培力大小为FA，电阻R两端的电压为UR，感应电流的功率为P，它们随时间t变化图像可能正确的有（ ）5. 如图所示，a、b两个闭合正方形线圈用同样的导线制成，匝数均为10匝，边长la=3lb，图示区域内有垂直纸面向里的均强磁场，且磁感应强度随时间均匀增大，不考虑线圈之间的相互影响，则（ ）。A两线圈内产生顺时针方向的感应电流Ba、b线圈中感应电动势之比为9:1Ca、b线圈中感应电流之比为3:4Da、b线圈中电功率之比为3:16.如图，一圆形金属环与两固定的平行长直导线在同一竖直平面内，环的圆心与两导线距离相等，环的直径小于两导线间距。两导线中通有大小相等、方向向下的恒定电流。若（ ）。A金属环向上运动，则环上的感应电流方向为顺时针方向B金属环向下运动，则环上的感应电流方向为顺时针方向C金属环向左侧直导线靠近，则环上的感应电流方向为逆时针D金属环向右侧直导线靠近，则环上的感应电流方向为逆时针7. 法拉第圆盘发动机的示意图如图所示铜圆盘安装在竖直的铜轴上，两铜片P、Q分别与圆盘的边缘和铜轴接触圆盘处于方向竖直向上的匀强磁场B中圆盘旋转时，关于流过电阻R的电流，下列说法正确的是（ ）。A若圆盘转动的角速度恒定，则电流大小恒定B若从上向下看，圆盘顺时针转动，则电流沿a到b的方向流动C若圆盘转动方向不变，角速度大小发生变化，则电流方向可能发生变化D若圆盘转动的角速度变为原来的两倍，则电流在R上的热功率也变为原来的2倍二、计算题1. 如图，两固定的绝缘斜面倾角均为，上沿相连。两细金属棒ab（仅标出a端）和cd（仅标出c端）长度均为，质量分别为和；用两根不可伸长的柔软轻导线将它们连成闭合回路abdca，并通过固定在斜面上沿的两光滑绝缘小定滑轮跨放在斜面上，使两金属棒水平。右斜面上存在匀强磁场，磁感应强度大小为，方向垂直于斜面向上。已知两根导线刚好不在磁场中，回路电阻为，两金属棒与斜面间的动摩擦因数均为，重力加速度大小为。已知金属棒匀速下滑。求(1)作用在金属棒上的安培力的大小；(2)金属棒运动速度的大小。2. 如图，水平面（纸面）内间距为l的平行金属导轨间接一电阻，质量为m、长度为l的金属杆置于导轨上时，金属杆在水平向右、大小为F的恒定拉力作用下由静止开始运动时刻，金属杆进入磁感应强度大小为B，方向垂直于纸面向里的匀强磁场区域，且在磁场中恰好能保持匀速运动杆与导轨的电阻均忽略不计，两者始终保持垂直且接触良好，两者之间的动摩擦因数为重力加速度大小为g求 金属杆在磁场中运动时产生的电动势的大小； 电阻的阻值3. 小明设计的电磁健身器的简化装置如图所示，两根平行金属导轨相距l=0.50m，倾角=53，导轨上端串接一个0.05 的电阻。在导轨间长d=0.56m的区域内，存在方向垂直导轨平面向下的匀强磁场，磁感应强度B=2.0 T。质量m=4.0kg的金属棒CD水平置于导轨上，用绝缘绳索通过定滑轮与拉杆GH相连。CD棒的初始位置与磁场区域的下边界相距s=0.24m。一位健身者用恒力F=80N拉动GH杆，CD棒由静止开始运动，上升过程中CD棒始终保持与导轨垂直。当CD棒到达磁场上边界时健身者松手，触发恢复装置使CD棒回到初始位置（重力加速度g=10m/s，sin53=0.8，不计其他电阻、摩擦力以及拉杆和绳索的质量）。求（1）CD棒进入磁场时速度v的大小；（2）CD棒进入磁场时所受的安培力的大小；（3）在拉升CD棒的过程中，健身者所做的功W和电阻产生的焦耳热Q。2.如图所示，足够长的平行光滑金属导轨水平放置，宽度 L = 0.4 m，一端连接 R=1 的电阻，导轨所在的空间存在竖直向下的匀强磁场， 磁感应强度B = 1 T， 导体棒 MN 放在导轨上， 其长度恰好等于导轨间距，与导轨接触良好。导轨和导体棒的电阻均可忽略不计。在平行于导轨的拉力 F 作用下，导体棒沿导轨向右匀速运动，速度 v = 5 m/s ，求： ( 1 ) 感应电动势 E 和感应电流 I；( 2 ) 在 0.1 s 时间内，拉力的冲量的大小； ( 3 ) 若将 MN 换为电阻为 r = 1的导体棒，其它条件不变，求导体棒两端的电压 U。 3.如图，绝缘粗糙的竖直平面MN左侧同时存在相互垂直的匀强电场和匀强磁场，电场方向水平向右，电场强度大小为E，磁场方向垂直纸面向外，磁感应强度大小为B。一质量为m、电荷量为q的带正电的小滑块从A点由静止开始沿MN下滑，到达C点时离开MN做曲线运动。A、C两点间距离为h，重力加速度为g。（1）求小滑块运动到C点时的速度大小vc；（2）求小滑块从A点运动到C点过程中克服摩擦力做的功Wf；（3）若D点为小滑块在电场力、洛伦兹力及重力作用下运动过程中速度最大的位置，当小滑块运动到D点时撤去磁场，此后小滑块继续运动到水平地面上的P点。已知小滑块在D点时的速度大小为vD，从D点运动到P点的时间为t，求小滑块运动到P点时速度的大小vp. 4.如图，空间有一匀强磁场，一直金属棒与磁感应强度方向垂直，当它以速度v沿与棒和磁感应强度都垂直的方向运动时，棒两端的感应电动势大小，将此棒弯成两段长度相等且相互垂直的折弯，置于磁感应强度相垂直的平面内，当它沿两段折线夹角平分线的方向以速度v运动时，棒两端的感应电动势大小为，则等于（ ） A.1/2 B. C.1 D.5.如图，两平行金属导轨位于同一水平面上，相距，左端与一电阻R相连；整个系统置于匀强磁场中，磁感应强度大小为B，方向竖直向下。一质量为m的导体棒置于导轨上，在水平外力作用下沿导轨以速度匀速向右滑动，滑动过程中始终保持与导轨垂直并接触良好。已知导体棒与导轨间的动摩擦因数为，重力加速度大小为g，导轨和导体棒的电阻均可忽略。求（1）电阻R消耗的功率；（2）水平外力的大小。6.如图所示，金属导轨MNC和PQD，MN与PQ平行且间距为L，所在平面与水平面夹角为，N、Q连线与MN垂直，M、P间接有阻值为R的电阻；光滑直导轨NC和QD在同一水平面内，与NQ的夹角都为锐角。均匀金属棒ab和ef质量均为m，长均为L，ab棒初始位置在水平导轨上与NQ重合；ef棒垂直放在倾斜导轨上，与导轨间的动摩擦因数为（较小），由导轨上的小立柱1和2阻挡而静止。空间有方向竖直的匀强磁场（图中未画出）。两金属棒与导轨保持良好接触。不计所有导轨和ab棒的电阻，ef棒的阻值为R，最大静摩擦力与滑动摩擦力大小相等，忽略感应电流产生的磁场，重力加速度为g。 （1）若磁感应强度大小为B，给ab棒一个垂直于NQ、水平向右的速度v1，在水平导轨上沿运动方向滑行一段距离后停止，ef棒始终静止，求此过程ef棒上产生的热量；（2）在（1）问过程中，ab棒滑行距离为d，求通过ab棒某横截面的电量；（3）若ab棒以垂直于NQ的速度v2在水平导轨上向右匀速运动，并在NQ位置时取走小立柱1和2，且运动过程中ef棒始终静止。求此状态下最强磁场的磁感应强度及此磁场下ab棒运动的最大距离。7.如图所示，abcd为水平放置的平行“”形光滑金属导轨，间距为l，导轨间有垂直于导轨平面的匀强磁场，磁感应强度大小为B，导轨电阻不计。已知金属杆MN倾斜放置，与导轨成角，单位长度的电阻为r，保持金属杆以速度v沿平行于cd的方向滑动（金属杆滑动过程中与导轨接触良好）。则 vcdabMNlA电路中感应电动势的大小为B电路中感应电流的大小为C金属杆所受安培力的大小为D金属杆的发热功率为8.题4图为无线充电技术中使用的受电线圈示意图，线圈匝数为，面积为.若在到时间内，匀强磁场平行于线圈轴线向右穿过线圈，其磁感应强度大小由均匀增加到，则该段时间线圈两端a和b之间的电势差A.恒为 B. 从0均匀变化到 C.恒为 D.从0均匀变化到9.如图，直角三角形金属框abc放置在匀强磁场中，磁感应强度大小为B，方向平行于ab边向上。当金属框绕ab边以角速度逆时针转动时，a、b、c三点的电势分别为Ua、Ub、Uc.已知bc边的长度为l。下列判断正确的是AUa Uc，金属框中无电流B. Ub Uc，金属框中电流方向沿a-b-c-aC .Ubc=-1/2Bl，金属框中无电流D. Ubc=1/2Blw，金属框中电流方向沿a-c-b-a191824年，法国科学家阿拉果完成了著名的“圆盘实验”。实验中将一铜圆盘水平放置，在其中心正上方用柔软细线悬挂一枚可以自由旋转的磁针，如图所示。实验中发现，当圆盘在磁针的磁场中绕过圆盘中心的竖直轴旋转时，磁针也随着一起转动起来，但略有滞后。下列说法正确的是 A圆盘上产生了感应电动势 B圆盘内的涡电流产生的磁场导致磁针转动 C在圆盘转动的过程中，磁针的磁场穿过整个圆盘的磁通量发生了变化D圆盘中的自由电子随圆盘一起运动形成电流，此电流产生的磁场导致磁针转动17如图，匀强磁场垂直于软导线回路平面，由于磁场发生变化，回路变为圆形。则磁场（）（A）逐渐增强，方向向外 （B）逐渐增强，方向向里（C）逐渐减弱，方向向外 （D）逐渐减弱，方向向里14、法拉第时代，下列验证“由磁产生电”设想的实验中，能观察到感应电流的是()A将绕在磁铁上的线圈与电流表组成一闭合回路，然后观察电流表的变化B在一通电线圈旁放置一连有电流表的闭合线圈，然后观察电流表的变化C将一房间内的线圈两端与相邻房间的电流表连接，往线圈中插入条形磁铁后，再到相邻房间去观察电流表的变化D绕在同一铁环上的两个线圈，分别接电源和电流表，在给线圈通电或断电的瞬间，观察电流表的变化18如图所示，线圈ab、cd绕在同一软铁芯上在ab线圈中通以变化的电流，用示波器测得线圈cd间电压如图(b)所示已知线圈内部的磁场与流经线圈的电流成正比，则下列描述线圈ab中电流随时间变化关系的图中，可能正确的是() 19、如图所示，一正方形线圈的匝数为n，边长为a，线圈平面与匀强磁场垂直，且一半处在磁场中在t时间内，磁感应强度的方向不变，大小由B均匀地增大到2B.在此过程中，线圈中产生的感应电动势为()A. B. C. D.16如图所示，一端接有定值电阻的平行金属轨道固定在水平面内，通有恒定电流的长直绝缘导线垂直并紧靠轨道固定，导体棒与轨道垂直且接触良好，在向右匀速通过M、N两区的过程中，导体棒所受安培力分别用FM、FN表示不计轨道电阻以下叙述正确的是()AFM向右 BFN向左CFM逐渐增大 DFN逐渐减小6如图所示，不计电阻的光滑U形金属框水平放置，光滑、竖直玻璃挡板H、P固定在框上，H、P的间距很小质量为0.2 kg的细金属杆CD恰好无挤压地放在两挡板之间，与金属框接触良好并围成边长为1 m的正方形，其有效电阻为0.1 .此时在整个空间加方向与水平面成30角且与金属杆垂直的匀强磁场，磁感应强度随时间变化规律是B(0.40.2t) T，图示磁场方向为正方向框、挡板和杆不计形变则()At1 s时，金属杆中感应电流方向从C到DBt3 s时，金属杆中感应电流方向从D到Ct1 s时，金属杆对挡板P的压力大小为0.1 NDt3 s时，金属杆对挡板H的压力大小为0.2 N20英国物理学家麦克斯韦认为，磁场变化时会在空间激发感生电场如图所示，一个半径为r的绝缘细圆环水平放置，环内存在竖直向上的匀强磁场B，环上套一带电荷量为q的小球已知磁感应强度B随时间均匀增加，其变化率为k，若小球在环上运动一周，则感生电场对小球的作用力所做功的大小是() A0 B.r2qk C2r2qk Dr2qk20很多相同的绝缘铜圆环沿竖直方向叠放，形成一很长的竖直圆筒一条形磁铁沿圆筒的中心轴竖直放置，其下端与圆筒上端开口平齐让条形磁铁从静止开始下落条形磁铁在圆筒中的运动速率()A均匀增大B先增大，后减小C逐渐增大，趋于不变D先增大，再减小，最后不变15 如图8所示，上下开口、内壁光滑的铜管P和塑料管Q竖直放置，小磁块先后在两管中从相同高度处由静止释放，并落至底部，则小磁块()A在P和Q中都做自由落体运动B在两个下落过程中的机械能都守恒C在P中的下落时间比在Q中的长D落至底部时在P中的速度比在Q中的大25分别为r和2r的同心圆形导轨固定在同一水平面内，一长为r、质量为m且质量分布均匀的直导体棒AB置于圆导轨上面，BA的延长线通过圆导轨中心O，装置的俯视图如图所示整个装置位于一匀强磁场中，磁感应强度的大小为B，方向竖直向下在内圆导轨的C点和外圆导轨的D点之间接有一阻值为R的电阻(图中未画出)直导体棒在水平外力作用下以角速度绕O逆时针匀速转动，在转动过程中始终与导轨保持良好接触设导体棒与导轨之间的动摩擦因数为，导体棒和导轨的电阻均可忽略重力加速度大小g.求(1)通过电阻R的感应电流的方向和大小：(2)外力的功率23如图1所示，匀强磁场的磁感应强度B为0.5 T，其方向垂直于倾角为30的斜面向上绝缘斜面上固定有“A”形状的光滑金属导轨的MPN(电阻忽略不计)，MP和NP长度均为2.5 m，MN连线水平，长为3 m以MN中点O为原点、OP为x轴建立一维坐标系Ox.一根粗细均匀的金属杆CD，长度d为3 m，质量m为1 kg、电阻R为0.3 ，在拉力F的作用下，从MN处以恒定速度v1 m/s在导轨上沿x轴正向运动(金属杆与导轨接触良好)g取10 m/s2.(1)求金属杆CD运动过程中产生的感应电动势E及运动到x0.8 m处电势差UCD；(2)推导金属杆CD从MN处运动到P点过程中拉力F与位置坐标x的关系式，并在图2中画出Fx关系图像；(3)求金属杆CD从MN处运动到P点的全过程产生的焦耳热 图1 图213如图所示，在匀强磁场中有一倾斜的平行金属导轨，导轨间距为L，长为3d，导轨平面与水平面的夹角为，在导轨的中部刷有一段长为d的薄绝缘涂层匀强磁场的磁感应强度大小为B，方向与导轨平面垂直质量为m的导体棒从导轨的顶端由静止释放，在滑上涂层之前已经做匀速运动，并一直匀速滑到导轨底端导体棒始终与导轨垂直，且仅与涂层间有摩擦，接在两导轨间的电阻为R，其他部分的电阻均不计，重力加速度为g.求：(1)导体棒与涂层间的动摩擦因数；(2)导体棒匀速运动的速度大小v；(3)整个运动过程中，电阻产生的焦耳热Q.11如图所示，两根足够长的平行金属导轨固定在倾角30的斜面上，导轨电阻不计，间距L0.4 m导轨所在空间被分成区域和，两区域的边界与斜面的交线为MN，中的匀强磁场方向垂直斜面向下，中的匀强磁场方向垂直斜面向上，两磁场的磁场感应度大小均为B0.5 T在区域中，将质量m10.1 kg，电阻R10.1 的金属条ab放在导轨上，ab刚好不下滑然后，在区域中将质量m20.4 kg，电阻R20.1 的光滑导体棒cd置于导轨上，由静止开始下滑cd在滑动过程中始终处于区域的磁场中，ab、cd始终与导轨垂直且两端与导轨保持良好接触，取g10 m/s2，问(1)cd下滑的过程中，ab中的电流方向；(2)ab刚要向上滑动时，cd的速度v多大；(3)从cd开始下滑到ab刚要向上滑动的过程中，cd滑动的距离x3.8 m，此过程中ab上产生的热量Q是多少？24 某同学设计一个发电测速装置，工作原理如图所示一个半径为R0.1 m的圆形金属导轨固定在竖直平面上，一根长为R的金属棒OA，A端与导轨接触良好，O端固定在圆心处的转轴上转轴的左端有一个半径为r的圆盘，圆盘和金属棒能随转轴一起转动圆盘上绕有不可伸长的细线，下端挂着一个质量为m0.5 kg的铝块在金属导轨区域内存在垂直于导轨平面向右的匀强磁场，磁感应强度B0.5 Ta点与导轨相连，b点通过电刷与O端相连测量a、b两点间的电势差U可算得铝块速度铝块由静止释放，下落h0.3 m时，测得U0.15 V(细线与圆盘间没有滑动，金属棒、导轨、导线及电刷的电阻均不计，重力加速度g取10 m/s2) (1)测U时，与a点相接的是电压表的“正极”还是“负极”？(2)求此时铝块的速度大小；(3)求此下落过程中铝块机械能的损失33、如图，水平面内有一光滑金属导轨，其MN、PQ边的电阻不计，MP边的电阻阻值R=1.5，MN与MP的夹角为1350，PQ与MP垂直，MP边长度小于1m。将质量m=2kg,电阻不计的足够长直导体棒搁在导轨上，并与MP平行。棒与MN、PQ交点G、H间的距离L=4m.空间存在垂直于导轨平面的匀强磁场，磁感应强度B=0.5T。在外力作用下，棒由GH处以一定的初速度向左做直线运动，运动时回路中的电流强度始终与初始时的电流强度相等。(1)若初速度v1=3m/s，求棒在GH处所受的安培力大小FA 。（2）若初速度v2=1.5m/s，求棒向左移动距离2m到达EF所需时间t。（3）在棒由GH处向左移动2m到达EF处的过程中，外力做功W=7J,求初速度v3 。OA17纸面内两个半径均为R的圆相切于O点，两圆形区域内分别存在垂直纸面的匀强磁场，磁感应强度大小相等、方向相反，且不随时间变化。一长为2R的导体杆OA绕过O点且垂直于纸面的轴顺时针匀速旋转，角速度为，t0时，OA恰好位于两圆的公切线上，如图所示。若选取从O指向A的电动势为正，下列描述导体杆中感应电动势随时间变化的图像可能正确的是（ ）tEOAtEOBtEOCtEOD17如图，在水平面（纸面）内有三报相同的均匀金属棒ab、ac和MN，其中ab、ac在a点接触，构成“V”字型导轨。空间存在垂直于纸面的均匀磁场。用力使MN向右匀速运动，从图示位置开始计时，运动中MN始终与bac的平分线垂直且和导轨保持良好接触。下列关于回路中电流i与时间t的关系图线，可能正确的是abcMNitOitOitOitOA B C D25如图，两条平行导轨所在平面与水平地面的夹角为，间距为L。导轨上端接有一平行板电容器，电容为C。导轨处于匀强磁场中，磁感应强度大小为B，方向垂直于导轨平面。在导轨上放置一质量为m的金属棒，棒可沿导轨下滑，且在下滑过程中保持与导轨垂直并良好接触。已知金属棒与导轨之间的动摩擦因数为，重力加速度大小为g。忽略所有电阻。让金属棒从导轨上端由静止开始下滑，求： 电容器极板上积累的电荷量与金属棒速度大小的关系；mLBC金属棒的速度大小随时间变化的关系。16如图，在光滑水平桌面上有一边长为L、电阻为R的正方形导线框；在导线框右侧有一宽度为d（dL）的条形匀强磁场区时导线框的的右边恰与磁场的左边界重合，随后导线框进入并通过磁场区域。下列v-t图像中，可能正确描述上述过程的是（ ）acRbdvBMN17. 如图，在磁感应强度为B、方向垂直纸面向里的匀强磁场中，金属杆MN在平行金属导轨上以速度v向右匀速滑动，MN中产生的感应电动势为El；若磁感应强度增为2B，其他条件不变，MN中产生的感应电动势变为E2。则通过电阻R的电流方向及E1与E2之比ElE2分别为Aca，21 Bac，21Cac，12 Dca，123如图所示，纸面内有一矩形导体闭合线框动abcd，ab边长大于bc边长，置于垂直纸面向里、边界为MN的匀强磁场外，线框两次匀速地完全进入磁场，两次速度大小相同，方向均垂直于MN。第一次ab边平行MN进入磁场，线框上产生的热量为Q1，通过线框导体横截面的电荷量为q1；第二次bc边平行MN进入磁场线框上产生的热量为Q2，通过线框导体横截面的电荷量为q2，则AQ1Q2 q1=q2 BQ1Q2 q1q2CQ1=Q2 q1=q2 DQ1=Q2 q1q2tab图甲图乙tt/2OB18将一段导线绕成图甲所示的闭合电路，并固定在水平面（纸面）内，回路的ab边置于垂直纸面向里的匀强磁场中。回路的圆形区域内有垂直纸面的磁场，以向里为磁场的正方向，其磁感应强度B随时间t变化的图像如图乙所示。用F表示ab边受到的安培力，以水平向右为F的正方向，能正确反映F随时间t变化的图像是ttt/2OFttt/2OFtt/2OFtttt/2OF红枫舞秋A B C D7如图所示，边长为L、不可形变的正方形导体框内有半径为r的圆形区域，其磁感应强度B随时间t的变化关系为Bkt(常量k0)。回路中滑动变阻器R的最大阻值为R0，滑动片P位于滑动变阻器中央，定值电阻R1R0、R2。闭合开关S，电压表的示数为U，不考虑虚线MN右侧导体的感应电动势。则AR1两端的电压为B电容器的a极板带正电C滑动变阻器R的热功率为电阻R2的5倍D正方形导线框中的感应电动势为kL25如题5图所示，一段长方体形导电材料，左右两端面的边长都为a和b内有带电量为q的某种自由运动电荷导电材料置于方向垂直于其前表面向里的匀强磁场中，内部磁感应强度大小为B。当通以从左到右的稳恒电流I时，测得导电材料上、下表面之间的电压为U，且上表面的电势比下表面的电势低，由此可得该导电材料单位体积内自由运动电荷数及自由运动电荷的正负别为 （ ）题5图BIIab上下A，负 B，正 C，负 D，正370NM小灯泡16如图所示，足够长平行金属导轨倾斜放置，倾角为370，宽度为0.5m，电阻忽略不计，其上端接一小灯泡，电阻为1。一导体棒MN垂直于导轨放置，质量为0.2kg，接入电路的电阻为1，两端于导轨接触良好，与导轨间的动摩擦因数为0.5。在导轨间存在着垂直于导轨平面的匀强磁场，磁感应强度为0.8T。将导体棒MN由静止释放，运动一端时间后，小灯泡稳定发光，此后导体棒MN的运动速度及小灯泡消耗的电功率分别为（重力加速度g取10m/s2，sin370=0.6） A2.5m/s 1W B5m/s 1WC7.5m/s 9W D15m/s 9W15磁卡的词条中有用于存储信息的磁极方向不同的磁化区，刷卡器中有检测线圈，当以速度v0刷卡时，在线圈中产生感应电动势。其E-t关系如右图所示。如果只将刷卡速度改为v0/2，线圈中的E-t关系可能是磁条刷卡器OtEE0t0OtEE0t02OtEE0t02OtEE02t0OtEE02t0A B C DOOdabcB18如图，矩形闭合线框在匀强磁场上方，由不同高度静止释放，用t1、t2分别表示线框ab边和cd边刚进入磁场的时刻。线框下落过程形状不变，ab边始终保持与磁场水平边界OO 平行，线框平面与磁场方向垂直。设OO 下方磁场磁场区域足够大，不计空气影响，则下列哪一个图像不可能反映线框下落过程中速度v随时间t变化的规律vtOt1t2vtOt2t1vtOt2t1vtOt2t1 A B C D11如图，通电导线MN与单匝矩形线圈abcd共面，位置靠近ab且相互绝缘。当MN中电流突然减小时，线圈所受安培力的合力方向a bMNdc(A)向左 (B)向右(C)垂直纸面向外 (D)垂直纸面向里6如图，水平桌面上固定有一半径为R的金属细圆环，环面水平，圆环每单位长度的电阻为r，空间有一匀强磁场，磁感应强度大小为B，方向竖直向下；一长度为2R、电阻可忽略的导体棒置于圆环左侧并与环相切，切点为棒的中点。棒在拉力的作用下以恒定加速度a从静止开始向右运动，运动过程中棒与圆环接触良好。下列说法正确的是A拉力的大小在运动过程中保持不变BOB棒通过整个圆环所用的时间为C棒经过环心时流过棒的电流为D棒经过环心时所受安培力的大小为左右10如图，在水平光滑桌面上，两相同的矩形刚性小线圈分别叠放在固定的绝缘矩形金属框的左右两边上，且每个小线圈都各有一半面积在金属框内，在金属框接通逆时针方向电流的瞬间A两小线圈会有相互靠拢的趋势B两小线圈会有相互远离的趋势C两小线圈中感应电流都沿顺时针方向D左边小线圈中感应电流沿顺时针方向，右边小线圈中感应电流沿逆时针方向13如图所示，匀强磁场中有一矩形闭合线圈abcd，线圈平面与磁场垂直。 已知线圈的匝数N=100，边长ab =1. 0m、bc=0.5m，电阻r=2。 磁感应强度B在01s内从零均匀变化到0.2T。 在15s内从0.2T均匀变化到0.2T，取垂直纸面向里为磁场的正方向。求: （1）0.5s时线圈内感应电动势的大小E和感应电流的方向；（2）在15s内通过线圈的电荷量q；（3）在05s内线圈产生的焦耳热Q。33如图，两根相距L0.4m、电阻不计的平行光滑金属导轨水平放置，一端与阻值R0.15的电阻相连。导轨x0一侧存在沿x方向均匀增大的稳恒磁场，其方向与导轨平面垂直，变化率k0.5T/m，x0处磁场的磁感应强度B00.5T。一根质量m0.1kg、电阻r0.05的金属棒置于导轨上，并与导轨垂直。棒在外力作用下从x0处以初速
