各类梁的弯矩剪力计算汇总表.docx

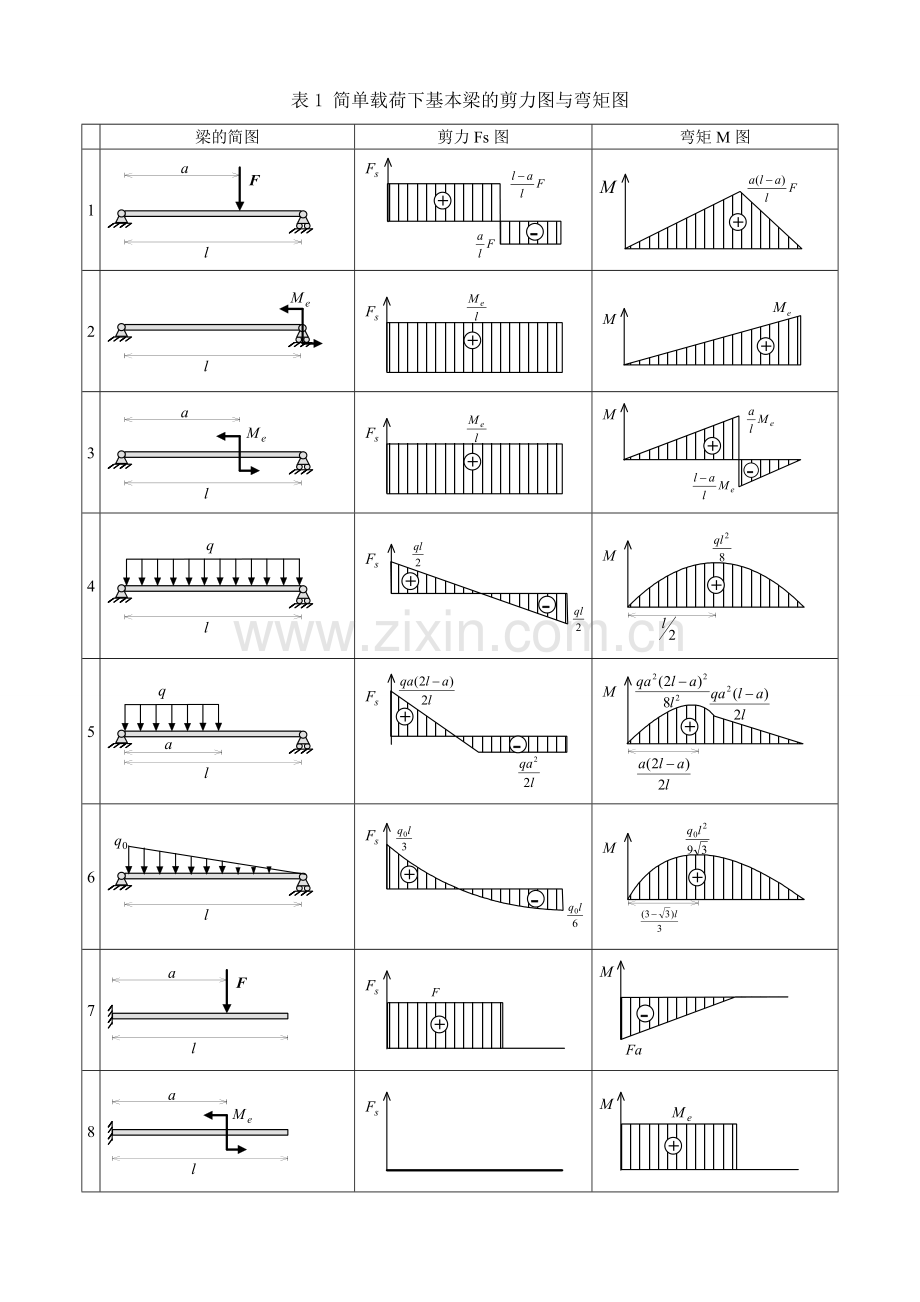

表1 简单载荷下基本梁的剪力图与弯矩图

梁的简图
剪力Fs图
弯矩M图
1

2

3

4

5

6

7

8

9

10

注：外伸梁 = 悬臂梁 + 端部作用集中力偶的简支梁

表2 各种载荷下剪力图与弯矩图的特征
某一段梁上的外力情况
剪力图的特征
弯矩图的特征
无载荷
水平直线
斜直线
集中力
突变
转折
集中力偶
无变化
突变
均布载荷
斜直线
抛物线
零点
极值

表3 各种约束类型对应的边界条件
约束类型
位移边界条件
力边界条件
（约束端无集中载荷）
固定端
,
—
简支端

自由端
—
,
注：力边界条件即剪力图、弯矩图在该约束处的特征。

常用截面几何与力学特征表 表2-5

注：1．I称为截面对主轴（形心轴）的截面惯性矩（mm4）。基本计算公式如下：
2．W称为截面抵抗矩（mm3），它表示截面抵抗弯曲变形能力的大小，基本计算公式如下：
3．i称截面回转半径（mm），其基本计算公式如下：
4．上列各式中，A为截面面积（mm2），y为截面边缘到主轴（形心轴）的距离（mm），I为对主轴（形心轴）的惯性矩。
5．上列各项几何及力学特征，主要用于验算构件截面的承载力和刚度。

2．单跨梁的内力及变形表（表2-6~表2-10）
（1）简支梁的反力、剪力、弯矩、挠度 表2-6

（2）悬臂梁的反力、剪力、弯矩和挠度 表2-7

（3）一端简支另一端固定梁的反力、剪力、弯矩和挠度 表2-8

（4）两端固定梁的反力、剪力、弯矩和挠度 表2-9

（5）外伸梁的反力、剪力、弯矩和挠度 表2-10

3．等截面连续梁的内力及变形表
（1）等跨连续梁的弯矩、剪力及挠度系数表（表2-11~表2-14）
1）二跨等跨梁的内力和挠度系数 表2-11

注：1．在均布荷载作用下：M＝表中系数×ql2；V＝表中系数×ql；。
2．在集中荷载作用下：M＝表中系数×Fl；V＝表中系数×F；。
[例1] 已知二跨等跨梁l＝5m，均布荷载q＝11.76kN/m，每跨各有一集中荷载F＝29.4kN，求中间支座的最大弯矩和剪力。
[解] MB支＝（－0.125×11.76×52）＋（－0.188×29.4×5）
＝（－36.75）＋（-27.64）＝－64.39kN·m
VB左＝（－0.625×11.76×5）＋（－0.688×29.4）
＝（－36.75）＋（－20.23）＝－56.98kN
[例2] 已知三跨等跨梁l＝6m，均布荷载q＝11.76kN/m，求边跨最大跨中弯矩。
[解] M1＝0.080×11.76×62＝33.87kN·m。
2）三跨等跨梁的内力和挠度系数 表2-12

注：1．在均布荷载作用下：M＝表中系数×ql2；V＝表中系数×ql；。
2．在集中荷载作用下：M＝表中系数×Fl；V＝表中系数×F；。
3）四跨等跨连续梁内力和挠度系数 表2-13

注：同三跨等跨连续梁。
4）五跨等跨连续梁内力和挠度系数 表2-14

注：同三跨等跨连续梁。
（2）不等跨连续梁的内力系数（表2-15、表2-16）
1）二不等跨梁的内力系数 表2-15

注：1．M＝表中系数×ql21；V＝表中系数×ql1；2．（Mmax）、（Vmax）表示它为相应跨内的最大内力。
2）三不等跨梁内力系数 表2-16

注：1．M＝表中系数×ql21；V＝表中系数×ql1；2．（Mmax）、（Vmax）为荷载在最不利布置时的最大内力。

4．双向板在均布荷载作用下的内力及变形系数表（表2-17~表2-22）
符号说明如下：
刚度
式中 E——弹性模量；
h——板厚；
ν——泊松比；
ω、ωmax——分别为板中心点的挠度和最大挠度；
Mx——为平行于lx方向板中心点的弯矩；
My——为平行于ly方向板中心点的弯矩；
Mx0——固定边中点沿lx方向的弯矩；
My0——固定边中点沿ly方向的弯矩。
正负号的规定：
弯矩——使板的受荷面受压者为正；
挠度——变位方向与荷载方向相同者为正。
四边简支 表2-17

三边简支，一边固定 表2-18

两边简支，两边固定 表2-19

一边简支，三边固定 表2-20

四边固定 表2-21

两边简支，两边固定 表2-22

5．拱的内力计算表（表2-23）
各种荷载作用下双铰抛物线拱计算公式 表2-23

注：表中的K为轴向力变形影响的修正系数。
（1）无拉杆双铰拱
1）在竖向荷载作用下的轴向力变形修正系数

式中 Ic——拱顶截面惯性矩；
Ac——拱顶截面面积；
A——拱上任意点截面面积。
当为矩形等宽度实腹式变截面拱时，公式I＝Ic/cosθ所代表的截面惯性矩变化规律相当于下列的截面面积变化公式：

此时，上式中的n可表达成如下形式：

下表中列出了矩形等宽度实腹式变截面拱的n值。
f/l
0.2
0.25
0.3
0.35
0.4
0.45
0.5
0.55
0.6
n
1.67
1.59
1.51
1.43
1.36
1.29
1.23
1.17
1.12
2）在水平荷载作用下的轴向力变形修正系数，近似取
K＝1
（2）带拉杆双铰拱
1）在竖向荷载作用下的轴向力变形修正系数

式中 E——拱圈材料的弹性模量；
E1——拉杆材料的弹性模量；
A1——拉杆的截面积。
2）在水平荷载作用下的轴向力变形修正系数（略去拱圈轴向力变形影响）

式中 f——为矢高；
l——为拱的跨度。
6．刚架内力计算表
内力的正负号规定如下：
V——向上者为正；
H——向内者为正；
M——刚架中虚线的一面受拉为正。
（1）“┌┐”形刚架内力计算（表2-24、表2-25）
“┌┐”形刚架内力计算表（一） 表2-34

“┌┐”形刚架内力计算表（二） 表2-35

（2）“”形刚架的内力计算（表2-26）“”形刚架的内力计算表 表2-26
