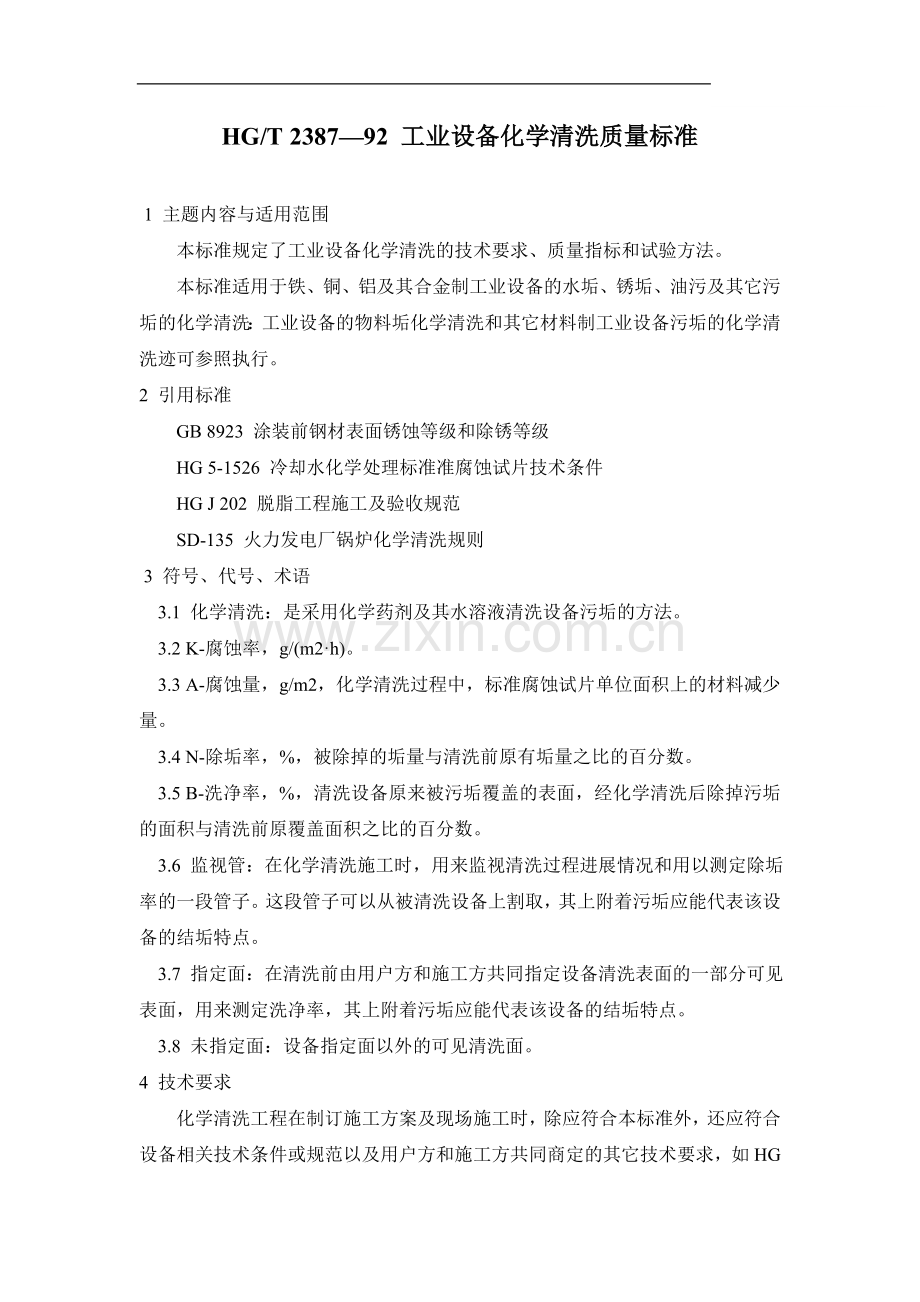

HG/T 238792 工业设备化学清洗质量标准1 主题内容与适用范围本标准规定了工业设备化学清洗的技术要求、质量指标和试验方法。本标准适用于铁、铜、铝及其合金制工业设备的水垢、锈垢、油污及其它污垢的化学清洗：工业设备的物料垢化学清洗和其它材料制工业设备污垢的化学清洗迹可参照执行。2 引用标准 GB 8923 涂装前钢材表面锈蚀等级和除锈等级HG 5-1526 冷却水化学处理标准准腐蚀试片技术条件HG J 202 脱脂工程施工及验收规范SD-135 火力发电厂锅炉化学清洗规则3 符号、代号、术语3.1 化学清洗：是采用化学药剂及其水溶液清洗设备污垢的方法。3.2 K-腐蚀率，g/(m2h)。3.3 A-腐蚀量，g/m2，化学清洗过程中，标准腐蚀试片单位面积上的材料减少量。3.4 N-除垢率，%，被除掉的垢量与清洗前原有垢量之比的百分数。3.5 B-洗净率，%，清洗设备原来被污垢覆盖的表面，经化学清洗后除掉污垢的面积与清洗前原覆盖面积之比的百分数。3.6 监视管：在化学清洗施工时，用来监视清洗过程进展情况和用以测定除垢率的一段管子。这段管子可以从被清洗设备上割取，其上附着污垢应能代表该设备的结垢特点。3.7 指定面：在清洗前由用户方和施工方共同指定设备清洗表面的一部分可见表面，用来测定洗净率，其上附着污垢应能代表该设备的结垢特点。3.8 未指定面：设备指定面以外的可见清洗面。 4 技术要求化学清洗工程在制订施工方案及现场施工时，除应符合本标准外，还应符合设备相关技术条件或规范以及用户方和施工方共同商定的其它技术要求，如HG J 202、SD-135和劳动部颁发的低压锅炉化学清洗规则等。4.1 化学清洗前应拆除或隔离能受清洗液损害而影响正常运行的部件和其它配件。无法拆除或隔离者不应产生由于清洗而成的损伤。4.2 化学清洗后设备内的有害残液、残渣应清除干净，并应符合相应的标准。4.3 设备被清洗表面应无二次浮锈、无情性金属置换析出、元金属粗晶析出的过洗现象，应形成完整的钝化膜。4.4 化学清洗过程中的废液不允许直接排入天然水体中，应就近纳入当地的污水处理系统，集中处理，达标排放。5 化学清洗质量指标5.1 腐蚀率及腐蚀量 在化学清洗过程中，凡伴有酸洗工艺过程的必须控制设备结构材料的腐蚀率和腐蚀量，其指标应不大于表1的规定。6 试验方法6.1 腐蚀率及腐蚀量的测定6.1.1 取符合HG 5-1526规定的标准腐蚀试片至少3片，并按HG 5-1526第3.2.13.2.4条进行处理后，用精度为万分之一的分析天平分别称重。然后，置于清洗系统中的指定位置，待清洗结束后立即取出，并再次分别称重。6.1.2 将已测定的和已知数据分别代入式(1)、式(2)计算腐蚀和腐蚀量。k=W1-W2/F式中：K-腐蚀率，g/(m2h)；A-腐蚀量，g/m2；W1-清洗前腐蚀试片质量，g；W2-清洗后腐蚀试片质量，g；F-标准腐蚀试片表面积，m2；T-清洗时间，h。 注：清洗时间的计算方法是当清洗系统开始加入酸洗液直到排尽酸洗液止的时间间隔为清洗时间。6.1.3 每个标准腐蚀试片的腐蚀率及腐蚀量用算术平均法计算的数值做为金属材料的腐蚀率和腐蚀量。6.2 除垢率的测定6.2.1 用蒸馏水和量筒精确测量清洗前后监视管的体积V1、V2，根据已知监视管内径D(或用游标卡尺测量)，按式(3)计算无垢监视管的体积V0，再用式(4)计算除垢率。（）（）（）式中：N-除垢率，%； V0-无垢监视管体积，mL； D-无垢监视管内径，mm； H-监视管长度，mm； V1-清洗前监视管体积，mL； V2-清洗后监视管体积，mL；6.2.2 用上述方法重复测定3次，并将每次所得除垢率用算术平均法计算的数值做为除垢率。6.3 洗净率的测定6.3.1 当指定面确定后得污垢覆盖面的面积S0，待清洗结束后，用直角座标纸和复写纸在指定面上托印残留污垢面积得S1，按式(5)计算洗净率。（）式中：B-洗净率，%； S0-清洗前指定面中污垢覆盖的面积，mm2； S1-清洗后指定面中污垢覆盖的面积，mm2。6.3.2 用上述方法重复3次，并将每次所得洗净率用算术平均法计算的数值做为洗净率。6.4 油污垢的测定 6.4.1 擦试法用滤纸或白色擦试物在设备或监视管、指定面，未指定面等被清洗表面上用力往返擦试1次，然后用目测评定擦试后擦试物的清洁程度。6.4.2 紫外光或黑光法将要检查的设备或监视管、指定面、未指定面等被清洗表面置于黑暗处，用波长为320380mm的专用紫外灯或黑灯照射检查表面。6.4.3 挂水法a. 监视管的检查将脱脂监视管放入盛蒸馏水的水槽并浸没，然后将监视管提出水面使其铜垂约10s,观察水膜覆盖情况，水膜覆盖处表示已清洁，水膜不附着处表示有油污存在。b. 指定面的检查(此时的指定面应铅垂)。用一清洁无杂质的小型喷雾器，将蒸馏水喷雾于铅垂的指定面上，并使水膜均匀，均10s后，再观察水膜覆盖情况。7 化学清洗质量检验规则7.1 腐蚀率及腐蚀量的检验a.腐蚀率及腐蚀量的规定，方法见6.1条；b.用目测观察标准腐蚀试片的表面，以无局部腐蚀为合格。7.2 水垢除垢率及洗净率的检验a.除垢率的测定，方法见第6.2条；b.洗净率的测定，方法见第6.3条；c.用目测认定未指定面的除垢率和洗净率；d.当a、b无法实施时，由双方商定。7.3 锈垢除垢率及洗净率的检验7.3.1 当锈垢必须彻底清除时，设备或监视管、指定面或未指定面等被清洗表面，须按GB8923的规定进行检验。7.4 油污除垢率及洗净率的检验7.4.1 直接或可能与氧、富氧、浓硝酸等强氧化性介质接触的设备上的油污必须彻底清除。用以下任何一种检验方法均可；a. 以擦拭法(见第6.4.1条)检查监视管(或指定面)及设备的未指定面，用目测认定滤纸或白色擦试物上无油迹。b. 以紫外光或黑光法(见第6.4.2条)照射监视管(或指定面)及设备的未指定面，用目测认定清洗面无紫蓝荧光或任何杂质。7.4.2 当清除油污无特别要求时，以挂水法(见第6.4.3条)检查监视管(或指定面)，用目测认定除垢率(或洗净率)。8 化学清洗工程交工验收8.1 化学清洗工程验收时，施工方应向用户方提交：设备化学清洗方案、施工记录及各种分析化验数据。8.2 由施工方和用户方质量检验员共同对设备进行化学清洗质量检验，将结果填入设备化学清洗工程质量评定及验收表(见附录A参考件)的共检结果栏。清洗质量符合本标准规定，双方可在表中签字交工。8.3 上述文件待施工方完成设备化学清洗工程施工总结后，由双方各自存入技术档案。
