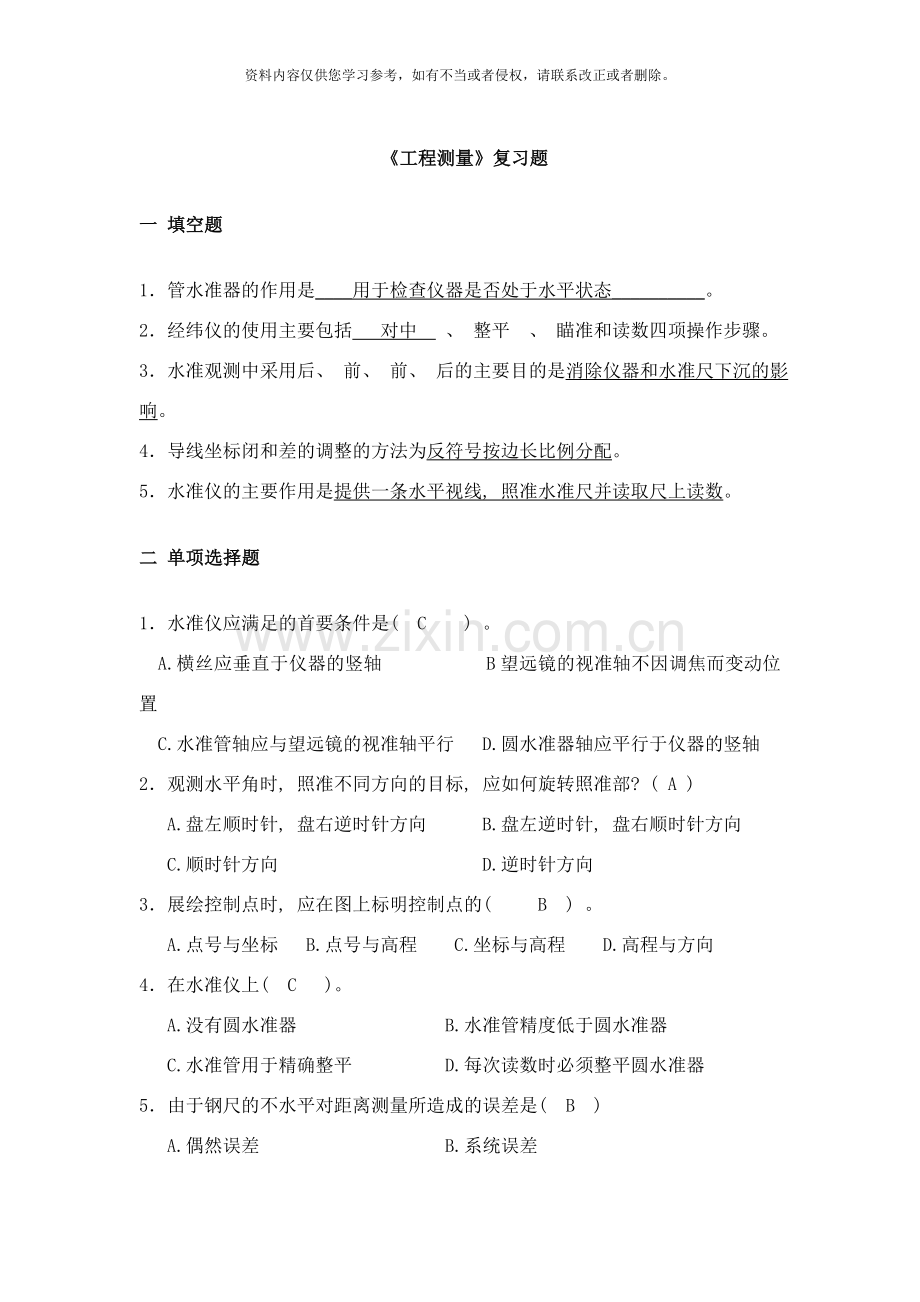

《工程测量》复习题
一 填空题
1．管水准器的作用是____用于检查仪器是否处于水平状态__________。
2．经纬仪的使用主要包括 对中 、 整平 、 瞄准和读数四项操作步骤。
3．水准观测中采用后、 前、 前、 后的主要目的是消除仪器和水准尺下沉的影响。
4．导线坐标闭和差的调整的方法为反符号按边长比例分配。
5．水准仪的主要作用是提供一条水平视线, 照准水准尺并读取尺上读数。
二 单项选择题
1．水准仪应满足的首要条件是( C　　) 。
A.横丝应垂直于仪器的竖轴 B望远镜的视准轴不因调焦而变动位置
C.水准管轴应与望远镜的视准轴平行 D.圆水准器轴应平行于仪器的竖轴
2．观测水平角时, 照准不同方向的目标, 应如何旋转照准部? ( A )
A.盘左顺时针, 盘右逆时针方向 B.盘左逆时针, 盘右顺时针方向
C.顺时针方向 D.逆时针方向
3．展绘控制点时, 应在图上标明控制点的( 　　B　) 。
A.点号与坐标 B.点号与高程 C.坐标与高程 D.高程与方向
4．在水准仪上( C )。
A.没有圆水准器 B.水准管精度低于圆水准器
C.水准管用于精确整平 D.每次读数时必须整平圆水准器
5．由于钢尺的不水平对距离测量所造成的误差是( B )
A.偶然误差 B.系统误差
C.可能是偶然误差也可能是系统误差 D.既不是偶然误差也不是系统误差
6．方位角的角值范围为( A )
A.0～360° B.-90～90° C.0～180° D.0～90°
7．一个三角形观测了三个内角, 每个角的误差均为±2″, 该三角度闭合差的中误差为( C ) 。
A.±2″ B.±6″ C.±4″ D.±12″
8．衡量导线测量精度的一个重要指标是( C )
A.坐标增量闭合差 B.导线全长闭合差
C.导线全长闭合差与导线全长之比 D.导线转角中误差
9．四等水准的观测顺序是( B )。
A. 后—后—前—前 B. 后—前—前—后
C. 后—前 D. 前—后
10．水准测量时, 在欲测高程的水准点上( B ) 尺垫。
A.应放置 B.不应放置 C.可有可无 D.根据需要确定
A
N
M
37
36
35
11．下图为某地形图的一部分, 各等高线高程如图所视, A点位于线段MN上, 点A到点M和点N的图上水平距离为MA=7mm, NA=3mm, 则A点高程为( A ) 。
A.36.3m
B.36.7m
C.37.3m
D.37.7m

12．水准仪的使用不包括下列( A ) 操作。
A.对中 B.整平 C.瞄准 D.读数
13、 在距离丈量中衡量精度的方法是用( B ) 。
A、 往返较差 B、 相对误差 C、 闭合差 D、 中误差
14、 将经纬仪安置于A点且瞄准B点时, 水平度盘读数为30°, 欲测设45°的水平角值于AB直线的左侧, 则水平度盘的读数应为( A ) 。
A、 345° B、 75° C 、 165° D、 15°
15、 坐标方位角是以( C ) 为标准方向, 顺时针转到测线的夹角。
A、 真子午线方向; B、 磁子午线方向; C、 坐标纵轴方向 D、 指向正北的方向。
16、 在水准测量中, 若后视点A的读数大, 前视点B的读数小, 则有( A )。
A、 A点比B点低 B、 A点比B点高
C、 A点与B点可能同高 D、 A、 B点的高低取决于仪器高度
17、 用视距法测量水平距离和高差时( 望远镜中丝瞄准便利高, 仪器高已知) , 需要用经纬仪观测的数据是( A ) 。
A、 上、 下丝读数及竖盘读数 B、 中丝读数及竖盘读数
C、 上、 中、 下丝读数 D、 上、 中、 下丝读数及竖盘读数
三 简答题
1．测量上的平面直角坐标与数学中的平面直角坐标有何不同?
答: 测量上的平面直角坐标中纵轴为x轴, 一般用它表示实地的南北方向; 横轴为y轴, 一般用它来表示实地的东西方向; 方位角度为从x轴顺时针方向开始计。数学中的平面直角坐标; 横轴为x轴; 纵轴为y轴; 角度为从x轴逆时针方向开始计。
2．测量工作的基本原则是什么?
答案要点1、 先整体, 后局部; 先控制, 后碎部。2、 步步有检核。
3．以在O点架设经纬仪, 观测A、 B、 C、 D四个方向为例, 简要讲述全圆观测法的观测过程。
答: 1) 盘左位置
先选择观测条件较好的目标作为起始方向A, 置度盘读数为稍大于0度, 精确瞄准读数后, 顺时针瞄准其它目标( B、 C、 D、 A) 读数, 为上半测回;
2) 盘右位置
照准目标A, 读数, 逆时针瞄准其它目标( D、 C、 B、 A) 、 读数, 下半测回。
上、 下半测回总称为一测回。每半测回的最后方向为起始方向, 这称为半测回归零。每半测回过程中, 照准部旋转一周, 故称为全圆测回法。
4．以在O点架设经纬仪, 观测A、 B两个方向为例, 简要讲述测回法施测一测回的观测过程及其数据处理方法。
答案: ①、 盘左位置
1) 照准目标A, 设置读数稍大于0度, 读数A左;
2) 顺时针旋转照准部, 照准目标B, 读数B左;
3) 盘左位置的两步称为上半测回: β左=B左-A左;
②、 盘右位置
1) 照准目标B, 读数B右;
2) 逆时针旋转照准部, 照准目标A, 读数A右;
③盘右位置的两步称为下半测回: β右=B右-A右;
④一测回的角度β=( β左+β右) /2。
5．测量工作的程序是什么?
答案要点: ①技术设计 ②控制测量 ③碎部测量 ④检查和验收
6．等高线有哪些特性?
1、 同一等高线上所有点的高程相等;
2、 等高线应该是闭和的连续曲线;
3、 各等高线不相交;
4、 等高线与山脊、 山谷线正交;
5、 同等高距的情况下, 等高线越密, 实地坡面越陡。
7．以在O点架设经纬仪, 观测A、 B、 C、 D四个方向为例, 简要讲述全圆观测法的观测过程。
答: 1) 盘左位置
先选择观测条件较好的目标作为起始方向A, 置度盘读数为稍大于0度, 精确瞄准读数后, 顺时针瞄准其它目标( B、 C、 D、 A) 读数, 为上半测回;
2) 盘右位置
照准目标A, 读数, 逆时针瞄准其它目标( D、 C、 B、 A) 、 读数, 下半测回。
上、 下半测回总称为一测回。每半测回的最后方向为起始方向, 这称为半测回归零。每半测回过程中, 照准部旋转一周, 故称为全圆测回法。

四 计算题
1．根据表格数据进行附和水准路线成果计算。容许闭合差按 (mm)计算。

点号
测站数( n)
观测高差
( m)
改正数
( mm)
改正后高差
( m)
高程
( m)
A
12
+1.901

34.212
1

10
-0.880

2

9
+2.111

3

15
-0.806

B
36.512

辅 助
计 算

答案:

点号
测站数( n)
观测高差
( m)
改正数
( mm)
改正后高差
( m)
高程
( m)
A
12
+1.901
-7
1.894
34.212
1
36.106
10
-0.880
-6
-0.886
2
35.220
9
2.111
-5
2.106
3
37.326
15
-0.806
-8
-0.814
B
36.512
46
+2.326
-26
+2.300

辅 助
计 算

容许高程闭合差为Fh＝±81mm, fh＝+26mm
2．整理下列用测回法观测的水平角。

测站
竖 盘
位 置
目标
水平度盘读数
° ′ "
半测回角值
° ′ "
一测回角值
° ′ "
注
2
盘 左
1
0 01 10

3 1
2

3
233 33 36
盘 右
1
180 01 16

3
53 33 40

答案:
测站
竖 盘
位 置
目标
水平度盘读数
° ′ "
半测回角值
° ′ "
一测回角值
° ′ "
注
2
盘 左
1
0 01 10
233 32 26

233 32 25

3 1
2

3
233 33 36
盘 右
1
180 01 16
233 32 24
3
53 33 40
3．在测站a进行视距测量, 仪器高i=1.45m, 照准b点时, 中丝读数v=1.55m, 上、 下视距丝间隔为l=0.385m, 竖直角α=－3°18′, 求水平距离d及高差h。
解: 水平距离:

高差h:

4．设A、 B两点的坐标为xA=532.87m, yA=432.87m, xB=600.28m, yB=361.04m, 现欲测设P点, P点的设计坐标为xP=750.00m, yP=400.00m, 试计算在B点用极坐标法测设P点的测设数据。

5．设已知AB的坐标方位角, A点坐标为: XA＝14.22m, YA＝42.34m, 待定点P的坐标为: XP＝52.34m, YP＝96.71m。试计算用极坐标测设P点的测设数据, 并叙述用盘左放样P点的方法。

测设方法:
①在A点架设经纬仪, 盘左置零瞄准后视B方向;
②顺时针转动124°53′54″; ③放样距离66.402米, 即为P点。

五 作图题
1、 绘制完成下列地形图, 等高距为1m, 虚线为山谷。

答案:

2、 一幅地形图如下, 比例尺为1: 5000, 绘制过AB上的断面, 要求断面图上横轴比例为1: 5000, 纵轴比例尺为1: 500。

答案:
