第一章 安装工程准备
1.1 工程流程
程控交换机在网上正常可靠运行与安装工程质量亲密相关。所以, 建立一套系统规范安装开通程序尤为主要。

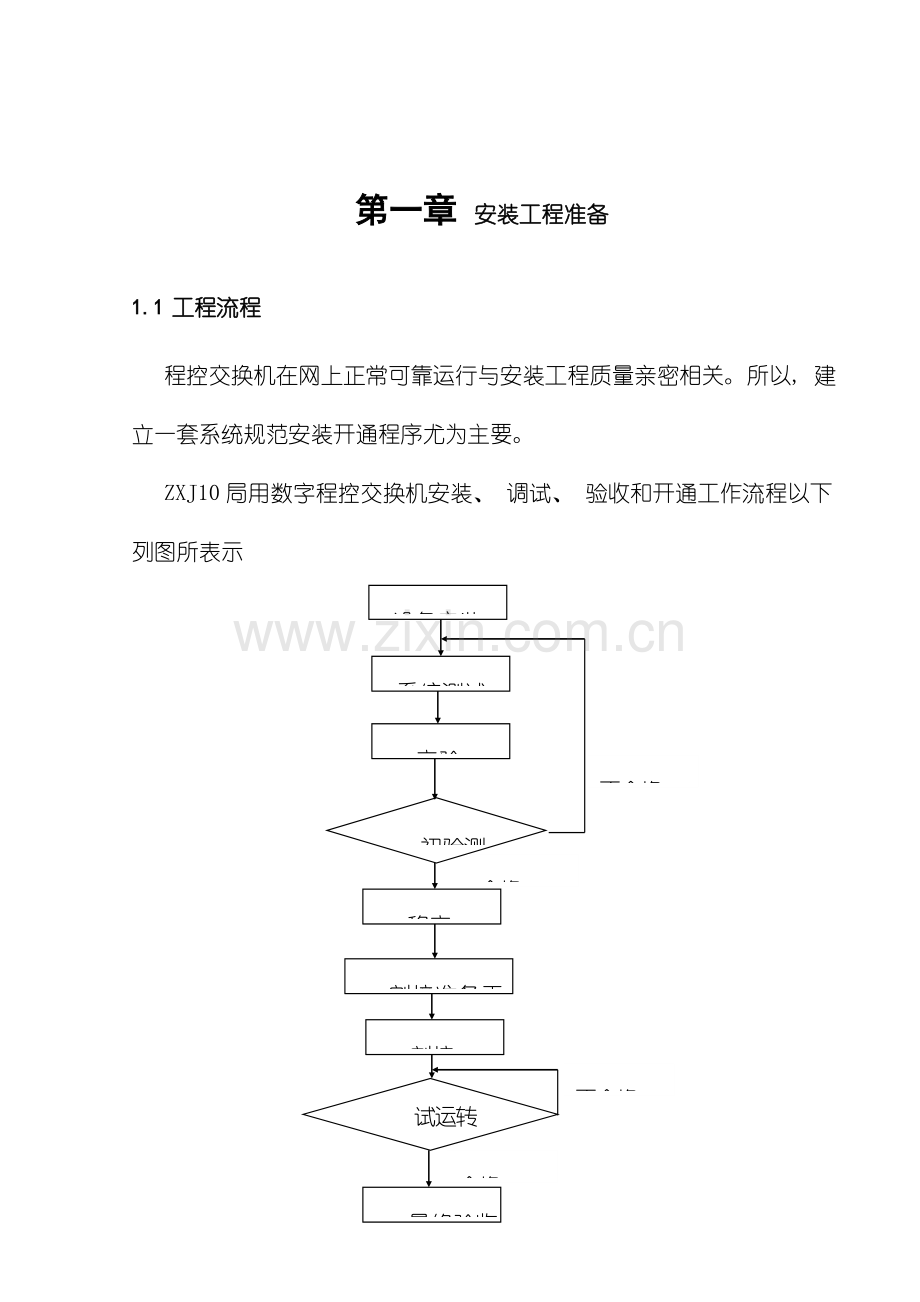

ZXJ10局用数字程控交换机安装、 调试、 验收和开通工作流程以下列图所表示
不合格

设备安装
系统测试
交验
初验测试
移交
割接准备工作
割接
最终验收
试运转
验收测试
不合格
合格
合格

图2.1-1安装、 调试、 验收和开通流程图

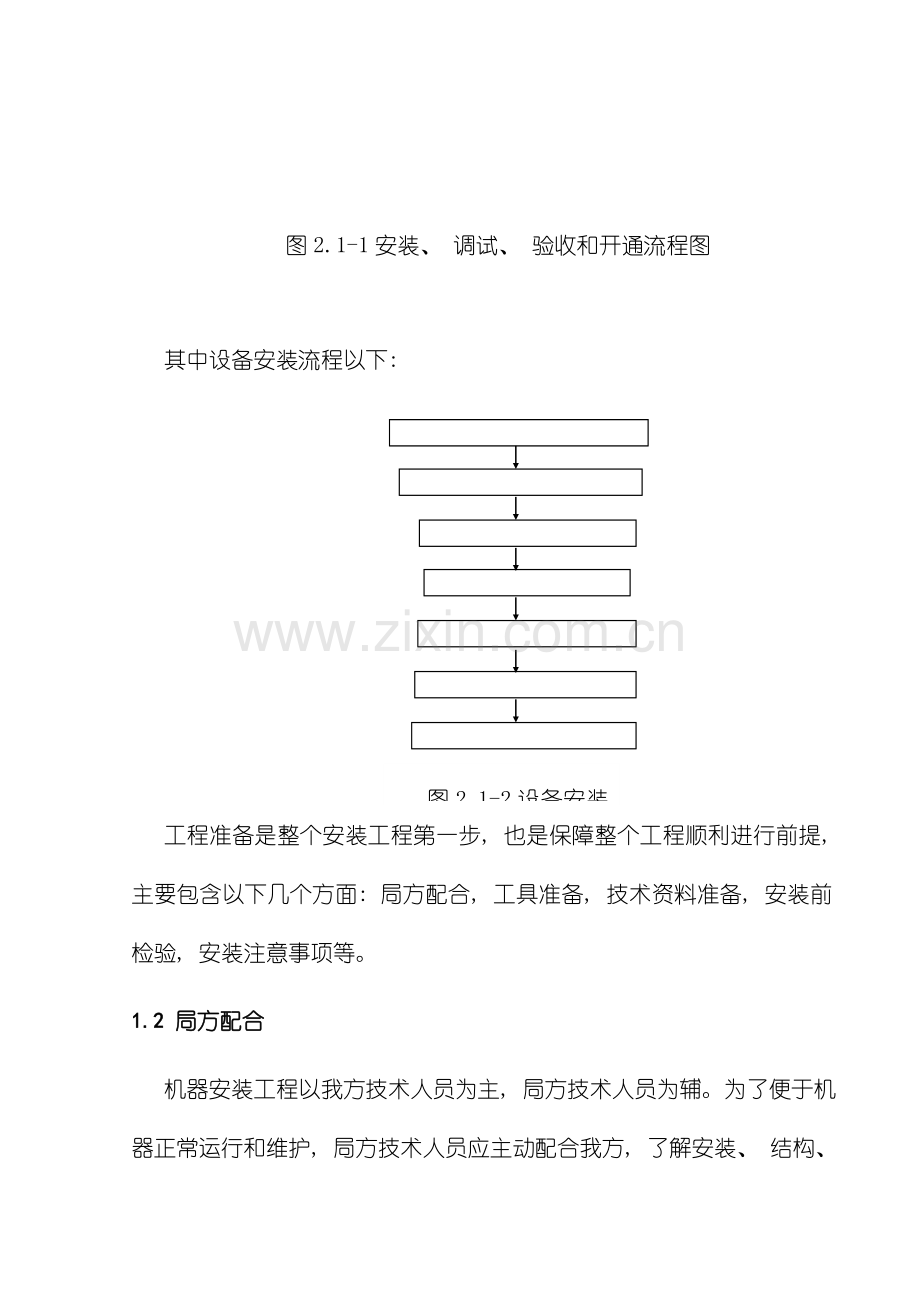

其中设备安装流程以下:
开 箱 验 货
定 位
布 放 电 缆
通 电
软 件 安 装
系 统 测 试
机 架 安 装

图2.1-2设备安装流程流程图

工程准备是整个安装工程第一步, 也是保障整个工程顺利进行前提, 主要包含以下几个方面: 局方配合, 工具准备, 技术资料准备, 安装前检验, 安装注意事项等。
1.2 局方配合
机器安装工程以我方技术人员为主, 局方技术人员为辅。为了便于机器正常运行和维护, 局方技术人员应主动配合我方, 了解安装、 结构、 布线、 调试步骤等。同时, 我方工程技术人员应在局方技术人员配合下完成机房运行环境检验, 了解局方交换机组网和数据配置情况, 了解设备在网中情况、 线路传输设备接口、 各电缆长度等, 方便能使工程顺利进行。
1.3 工具准备
准备机械安装工具, 并由专业技术人员负责现场指导安装。
电气安装所需一套工具主要有以下几个: 螺丝刀( 一字、 十字) 、 镊子、 烙铁、 拔片器、 万用表、 编程卡、 擦除器等, 电气安装必须由本企业专业人员参加。
1.4 技术资料
开局人员应携带关于技术资料备查: 《ZXJ10( V10.0) 局用数字程控交换机安装手册》、 《ZXJ10( V10.0) 局用数字程控交换机操作维护手册》、 《ZXJ10( V10.0) 局用数字程控交换机技术手册》。
1.5 安装前检验
1.5.1 机房环境要求
1) 机房及对应道路等土建工程必须全部峻工, 墙壁已充分干燥。主门高度宽度应不妨碍机器搬运。空调设施应安装到位, 运转正常。
2) 机房地面应平整光洁, 对机房防静电活动地板应作专门检验, 地板配置应符合安装设计要求, 板块之间间隙不能大于2mm, 接地电线及电缆布放应合理、 整齐, 接地电阻和防静电方法应符合设计要求。
3) 机房电源引线入室, 应满足施工需要。
4) 应设有放置材料和设备场所, 以免妨碍安装施工。
5) 机房高度应满足标准要求, 净空高度不能小于2.5m(无架空地板时3m, 有架空地板时为2.5m)。
6) 机房应配置适当照明, 照明度应符合标准。其余要求请参考邮电部出版《通信机房环境条件》。
1.5.2 安全检验
机房必须配置适用消防器材。
机房内不一样电压插座, 应有显著标志。
机房内禁止存放易燃、 易爆等危险物品。
1.5.3 设备包装
ZXJ10全部部件包装, 采取了减震及三防方法, 确保机器运输中安全。ZXJ10整机包装采取分散包装方式, 包含以下分包装件:
1)．机架包装件
2)．门板包装件
3)．侧门板包装件
4)．MP盒包装件
5)．PCB板、 电源包装件
6)．电缆、 随机资料等包装
每个包装件外部都标有显著标志, 如型号、 产品名称、 放置方向及防潮、 易碎、 防水、 堆码层数等标志。在存贮、 运输中应注意不要使设备受到损坏、 混同、 错配等。
1.5.3.1 电路印制板包装
将电路印制板从机柜中取下, 先用防静电袋包装, 再装入单板纸盒, 最终放入有泡沫垫大纸箱。电源板先用塑料袋包装, 再装入有泡沫垫纸箱。

图2.5.3.1-1 单板纸盒外形尺寸( 有三种厚度)

单板: L×W×H=330mm×255mm×35mm( 长×宽×高)
单板( 带晶振) : L×W×H=330mm×255mm×50mm( 长×宽×高)
电源板: L×W×H=330mm×255mm×117mm( 长×宽×高)
1.5.3.2 机柜包装
机柜包装为包含插箱、 后背板、 P电源、 PCB板等一体包装。
在机柜包装箱内两端处放置好机柜专用枕垫。将机柜卧置, 呈水平状起吊, 套入机柜防静电袋, 并将机柜放入机柜包装木箱内。用封口机将袋口热封, 并用抽真空装置将袋内空气抽去, 最终将防静电袋热封死, 封上箱盖。木箱外形尺寸为: 2148´958´813mm.

图2.5.3.2-1机柜包装外形图

1.5.3.3 门板包装
将前后4块门板分别用珍珠棉包裹, 间隔泡沫板层叠好放入门板包装箱内。
木箱外形尺寸: 1988´508´238mm.

图2.5.3.3-1门板包装外形图

1.5.3.4 侧门包装
将左右2块侧门板分别用珍珠棉包裹, 间隔泡沫板层叠好放入侧门板包装箱内。
木箱外形尺寸: 2123´708´178mm.
1.5.4 开箱检验
数字程控交换设备是宝贵电子系统设备, 在运输过程中有良好包装及防水、 防震动标志。在设备抵达局方安装时, 要预防横蛮装卸, 预防日晒雨淋。
注意:
货物运输抵达目标地后, 必须有供货商人员在场方可开箱验收。清点货物总件数。
在开箱之前, 应按各包装箱上所附货运清单点明总件数, 观看包装箱外观是否完好。
1.5.4.1 开箱
开箱过程中注意轻拿轻放, 保护物件表面涂覆, 还要尤其注意电路板防静电要求。机器全部部件清单、 技术文件放在编号为1号包装箱内。机柜之间连接螺栓放在控制柜内。
首先打开1号包装箱, 安装人员应先阅读技术文件核实清单, 假如内部包装有破损处要详细检验统计。
侧板木箱: 打开侧盖, 取出捆扎好一对侧板, 剪开捆扎带, 取出侧板。
机柜木箱: 先打开上盖( 储运标志箭头方向为上盖) , 取出两对捆扎好前后门, 再把木箱竖立起来, 注意支脚朝下, 从木箱中拉出机柜来。
1.5.4.2 清点物件
开箱后, 依照配置表和装箱单清点物件是否齐全完好, 附件是否齐套, 部件是否变形、 受损等, 并由双方签署开箱验收汇报。
1.6 安装注意事项
通常情况下, 布放电缆有一定路径要求, 电源电缆、 总线电缆、 信号电缆、 用户电缆应分离布放。同一走向电缆应理顺绑扎在一起, 使线束外观平直整齐, 尽可能不相互交叉, 线扣间距均匀、 松紧适度。线束应固定在相近结构上, 转弯处应有弧度, 使线缆根部、 插头不要受到拉力。
架内、 架间电缆布放完成再布放用户电缆, 用户电缆布线方式为均匀竖向布线, 在布线过程中一定要小心勿将电缆标签丢失。
从机架背后看, 在机架层之间都有一根横向安装走线架( 共六根) , 插接在每层后背板上半部位线缆, 走线应先沿着上走线架走线。插接在每层后背板下半部位线缆, 走线应先沿着下走线架走线, 然后, 再依照线缆走向, 应分别沿着机架两侧立柱走线。
