地下防水工程样本.doc

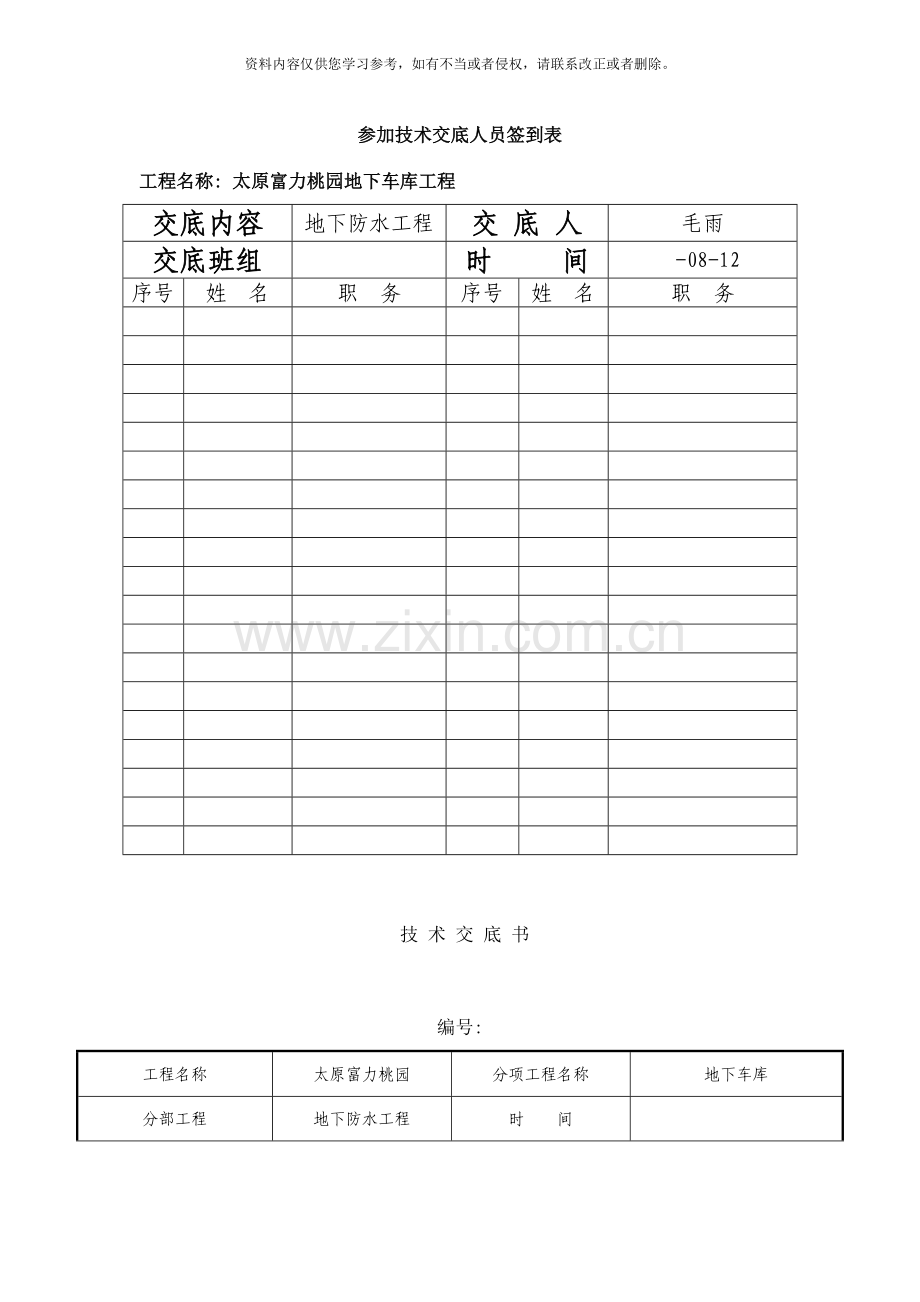

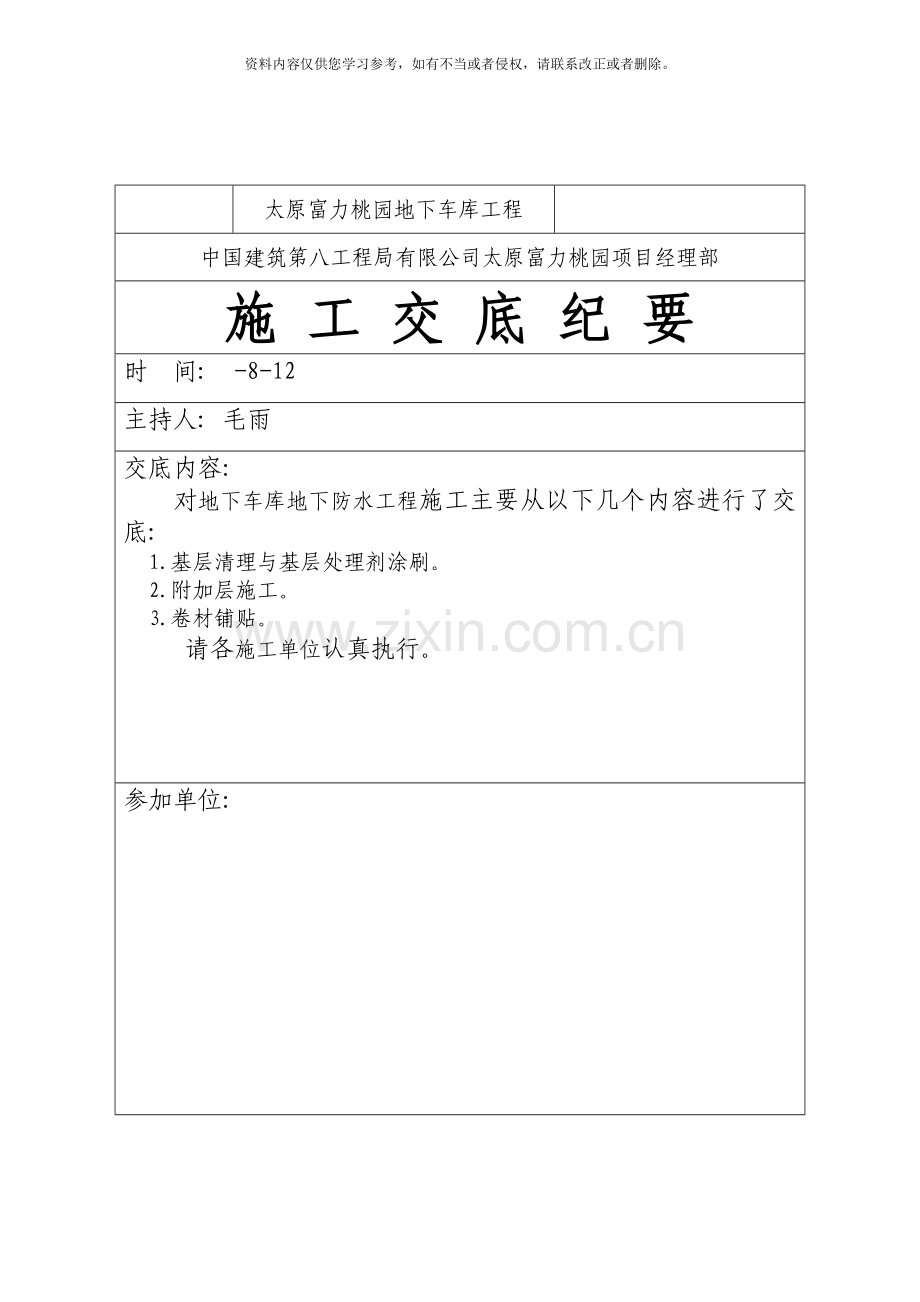

资料内容仅供您学习参考，如有不当或者侵权，请联系改正或者删除。太原富力桃园地下车库工程中国建筑第八工程局有限公司太原富力桃园项目经理部施 工 交 底 纪 要时 间: -8-12主持人: 毛雨交底内容: 对地下车库地下防水工程施工主要从以下几个内容进行了交底: 1.基层清理与基层处理剂涂刷。2.附加层施工。3.卷材铺贴。请各施工单位认真执行。参加单位: 参加技术交底人员签到表工程名称: 太原富力桃园地下车库工程交底内容地下防水工程交 底 人毛雨交底班组时 间 -08-12序号姓 名职 务序号姓 名职 务 技 术 交 底 书 编号: 工程名称太原富力桃园分项工程名称地下车库分部工程地下防水工程时 间一、 高聚物改性沥青卷材防水( 一) 施工准备1、 材料要求( 1) 规格、 材质满足设计要求。( 2) 防水卷材: 高聚物改性沥青防水卷材。必须有出厂质量合格证, 有相应资质等级检测部门出具的检测报告、 产品性能和使用说明书; 进场后应进行外观检查, 合格后按规定取样复试, 并实行有见证取样和送检。( 3) 底胶: 聚氨酯底胶(相当于冷底子油)分甲、 乙两组份, 甲为黄褐色胶体, 乙为黑色胶体。( 4) CX一404胶: 为黄色混浊胶体, 用于基层及卷材粘结。( 5) 聚氨酯涂膜材料: 用于处理接缝、 增补、 密封处理,分甲、 乙组份。( 6) 丁基粘结剂: 用于卷材接缝, 分A、 B两组份, A为黄浊胶体, B为黑色胶体。( 7) 聚氨酗嵌缝膏: 用于密封卷材收头部位, 分甲、 乙组份。( 8) 二甲苯或乙酸乙酯: 用于稀释或清洗工具。( 9) 高聚物改性沥青防水卷材:地下室墙身( 底板) 防水为4厚SBS改性沥青防水卷材(聚酯胎型), 变电站墙身( 底板) 防水为2层3厚SBS改性沥青防水卷材。( 10) 氯丁橡胶沥青胶粘剂: 由氯丁橡胶加入沥青及溶剂等配制而成, 为黑色液体。( 11) 橡胶沥青嵌缝膏: 即密封膏, 用于细部嵌固边缝。( 12) 保护层材料: 依设计要求。( 13) 70号汽油、 二甲苯, 用于清洗受污染的部位。2、 主要用具电动搅拌器、 高压吹风机、 自动热风焊接机、 铁抹子、 滚动刷、 汽油喷灯、 钢卷尺、 剪刀、 笤帚、 小线、 粉笔。3、 作业条件( 1) 铺贴防水层的基层表面应将尘土杂物清扫干净; 表面残留的灰浆硬块及突出部分应清除干净, 不得有空鼓、 开裂、 起砂和脱皮等现象。( 2) 基层表面应保持千燥, 含水率不大于9%, 并要平整牢固, 阴阳角处应做成圆弧角。( 3) 防水层所用卷材、 基层处理剂、 二甲苯等均属易燃品, 应单独存放, 远离火源, 做好防火工作, 操作时应通风, 夜问有足够的照明。( 4) 铺贴卷材严禁在雨天、 雪天、 五级及以上大风中施工; 热熔法施工的环境气温不宜低于-10。施工过程中下雨或下雪时, 应做好已铺卷材的防护工作。( 二) 质量要求主 控 项 目1、 卷材防水层所用卷材及主要配套材料必须符合设计要求。 检验方法:检查出厂合格证、 质量检验报告和现场抽样试验报告。 2、 卷材防水层及其转角处、 变形缝、 穿墙管道等细部做法均须符合设计要求。 检验方法:观察检查和检查隐蔽工程验收记录。 一 般 项 目1、 卷材防水层的基层应牢固, 基面应洁净、 平整, 不得有空鼓、 松动、 起砂和脱皮现象; 基层阴阳角处应做成圆弧形。 检验方法:观察检查和检查隐蔽工程验收记录。 2、 卷材防水层的搭接缝应粘(焊)结牢固, 密封严密, 不得有皱折、 翘边和鼓泡等缺陷。 检验方法:观察检查。 3、 侧墙卷材防水层的保护层与防水层应粘结牢固, 结合紧密、 厚度均匀一致。 检验方法:观察检查。 4、 卷材搭接宽度的允许偏差为-10mm。 检验方法:观察和尺量检查。( 三) 工艺流程清理基层涂刷基层处理剂细部附加层施工试铺、 弹线防水卷材施工边角收口质量验收保护层施工( 四) 操作工艺1、 基层清理涂刷底胶前应将基层上尘土、 杂物清扫干净。2、 涂刷基层处理剂高聚物改性沥青卷材施工, 按产品说明书配套使用, 基层处理剂是将氯丁橡胶沥青胶粘剂加入工业汽油稀释, 搅拌均匀, 用长把滚刷均匀涂刷于基层衷面上, 常温经过4h后, 开始铺贴卷材。当基面潮湿时, 应刷涂湿固化型胶粘剂或潮湿界面隔离剂。基层处理剂应于卷材及其粘结材料的材性相容, 基层处理剂喷涂或刷涂应均匀一致, 不应露底, 表面干燥后方可铺贴卷材。3、 附加层施工一般热熔法使用改性沥青卷材对防水层施工前, 在阴阳角等特殊部位, 应增做卷材加强层, 加强层宽度宜为300500mm。4、 铺贴卷材( 1) 结构底板垫层混凝土部位的卷材可采用空铺法或点粘法施工, 其粘结位置、 点粘面积应按设计要求确定; 侧墙采用外防外贴法的卷材及顶板部位的卷材应采用满粘法施工。( 2) 卷材与基面、 卷材与卷材间的粘结应紧密、 牢固; 铺贴完成的卷材应平整顺直, 搭接尺寸应准确, 不得产生扭曲和皱折。( 3) 卷材搭接处和接头部位应粘贴牢固, 接缝口应封严或采用材性相容的密封材料密封。( 4) 铺贴里面卷材防水层时, 应采取防止卷材下滑的措施。( 5) 铺贴双层卷材时, 上下两层和相邻两幅卷材的接缝应错开1/3-1/2幅宽, 且两层卷材不得相互垂直铺贴。( 6) 改性沥青防水卷材采用热熔法施工应加热均匀, 不得加热不足或烧穿卷材, 搭接缝部位应溢出热熔的改性沥青。5、 防水层细部构造处理( 1) 采用外防外贴法铺贴卷材防水层时, 应符合下列规定: 1.应先铺平面, 后铺立面, 交接处应交叉搭接。2.临时性保护墙宜采用石灰砂浆砌筑, 内表面宜做找平层。3.从底面折向立面的卷材与永久性保护墙的接触部位, 应采用空铺法施工; 卷材与临时性保护墙或围护结构模板的接触部位, 应将卷材临时贴附在该墙上或模板上, 并应将顶端临时固定。4.当不设保护墙时, 从底面折向立面的卷材接槎部位应采取可靠地保护措施。5.混凝土结构完成, 铺贴立面卷材时, 应先将接槎部位的各层卷材揭开, 并应将其表面清理干净, 如卷材有局部损伤, 应及时进行修补; 卷材接槎的搭接长度, 高聚物改性沥青类卷材应为150mm。当使用两层卷材时, 卷材应错槎接缝, 上层卷材应盖过下层卷材。卷材防水层甩槎、 接槎构造见下图( 2) 采用外防内贴法铺贴卷材防水层时, 应符合下列规定: 1.混凝土结构的保护墙内表面应抹厚度20mm的1:3水泥砂浆找平层, 然后铺贴卷材。2.卷材宜先铺立面, 后铺平面; 铺贴立面时, 应先铺转角, 后铺大面。( 3) 转角处节点处理转角处应做成圆角或折角以有利卷材贴实, 阴角裁减详见下图所示。 ( 4) 基础底板卷材的细部构造做法和成品保护详见下图所示。6、 热熔封边将卷材搭接处用喷枪加热, 趁热使二者粘结牢固, 以边缘挤出沥青为度; 末端收头用密封膏嵌填严密。7、 检验卷材防水层施工完成, 专业工长自检合格后, 应由项目专业质量检查员填写, 检验批质量验收记录。检验批质量验收应由专业监理工程师(建设单位项目专业技术负责人)组织项目专业质量检查员等进行验收并签认。( 五) 应注意的质量问题渗漏: 多发生在管根、 地漏、 变形缝等处, 伸缩缝没有断开, 造成防水层撕裂, 其它部位由于粘结不牢, 卷材松动或衬垫不严有空隙等均有可能产生渗漏, 施工中应加强检查, 认真操作。( 六) 成品保护1、 已铺贴的防水卷材,应注意保护,不得损坏。2、 穿过地面和墙面的管根不得损伤和变位。3、 防水层施工完成并验收合格后要及时进行保护层施工并随之进行回填。二、 结构自防水( 一) 施工准备1、 作业条件完成钢筋、 模板的隐检、 预检的验收工作,并应在隐检、 预检中检查穿墙螺栓、 设备管道或套管、 施工缝及位于防水混凝土结构中的预埋件是否巳做好防水处理。2、 材料要求基础底板的混凝土强度等级C35, 地下室外墙的混凝土强度等级为C40, 其设计抗渗等级均为P8; 施工配合比应经过试验确定, 试配混凝土的抗渗等级应比设计要求提高一级; 3、 施工机具插入式振捣棒、 铁锹、 溜槽、 铝合金刮杠、 木抹子、 小线等。( 二) 质量要求主 控 项 目1、 防水混凝土的原材料、 配合比及坍落度必须符合设计要求。 检验方法:检查出厂合格证、 质量检验报告、 计量措施和现场抽样试验报告。 2、 防水混凝土的抗压强度和抗渗压力必须符合设计要求。 检验方法:检查混凝土抗压、 抗渗试验报告。 3、 防水混凝土的变形缝、 施工缝、 后浇带、 穿墙管道、 埋设件等设置和构造, 均须符合设计要求, 严禁有渗漏。 检验方法:观察检查和检查隐蔽工程验收记录。一 般 项 目1、 防水混凝土结构表面应坚实、 平整, 不得有露筋、 蜂窝等缺陷; 埋设件位置应正确。 检验方法:观察和尺量检查。 2、 防水混凝土结构表面的裂缝宽度不应大于 0.2mm, 并不得贯通。 检验方法:用刻度放大镜检查。 3、 防水混凝土结构厚度不应小于 250mm, 其允许偏差为+15mm、 -10mm; 迎水面钢筋保护层厚度不应小于 50mm, 其允许偏差为10mm。 检验方法:尺量检查和检查隐蔽工程验收记录。( 三) 工艺流程作业准备混凝土浇筑养护( 四) 操作工艺1、 细部做法 ( 1) 固定模板用螺栓的防水做法详见下图所示。( 2地下室后浇带做法详见下图所示。( 3) 墙板施工缝防水做法详见下图所示。( 4) 穿墙管的施工见图所示。( 5) 防水混凝土施工要点 防水混凝土工程质量的优劣不但取决于混凝土材质本身及其配合比, 而且施工过程中的搅拌、 运输、 浇灌、 振捣及养护等都将对混凝土质量有很大影响。因此, 施工时必须对上述各个环节严加控制, 采取严密措施, 以免造成渗漏水的隐患。 1.防止混凝土裂缝总体设想及控制要点详见下表所示。 防止混凝土裂缝总体设想及控制要点序号防止钢筋混凝土裂缝的总体设想控制要点1严格控制混凝土的配合比。配合比控制2按设计要求在混凝土中掺加膨胀剂, 补偿混凝土的收缩。掺入外加剂3原材料选用水化热较低和安定性较好的矿渣硅酸盐水泥, 降低水泥的水化热; 在混凝土拌合物中掺加适量的粉煤灰, 以减少水泥用量, 改进混凝土和易性降低水化热4为防止出现裂缝, 先用插入式振动棒振动然后用平板器振动, 直到表面出浆为止。合理的浇筑方法5底板后浇带处用密孔钢丝网封堵。在浇筑后浇带混凝土时, 混凝土提高一个等级并在混凝土中掺加膨胀剂, 可使其产生微膨胀压力抵消混凝土的干缩, 温差等产生的拉应力, 使混凝土结构不出现裂缝。后浇带增强6安排专人加强自防水结构的混凝土养护, 楼板必须浇水覆盖塑料薄膜或麻袋养护, 养护时间不少于14d。混凝土养护2.防水混凝土各个部位的施工要点详见下表所示。 防水混凝土施工要点序号部 位施 工 要 点1所有防水混凝土1、 混凝土浇筑期间应作好基坑自身的防水工作, 严防地下水及地表水流入基坑造成积水, 影响混凝土的正常硬化, 导致防水混凝土强度及抗渗性的降低; 2、 钢筋不得用铁丝或铁钉固定在模板上, 采用细石混凝土或砂浆做垫块, 并确保钢筋保护层的厚度, 不允许出现负误差; 3、 防水混凝土的配合比应经过多组试验选定, 报监理审批后方可施工; 4、 混凝土运输过程中, 要防止产生离析和坍落度、 含气量损失及漏浆现象; 5、 当坍落度有损失时, 应加入原水灰比的水泥砂浆, 严禁直接加水; 6、 混凝土进入终凝即开始浇水养护, 养护时间不少于14d。2外墙模板要求表面平整, 拼缝严密, 吸湿性小, 支撑牢固; 防水混凝土结构内部设置的各种钢筋或绑扎铁丝, 不得接触模板。固定模板用的螺栓必须穿过混凝土结构时, 采用工具式螺栓, 光圆螺杆中部应加焊止水环。拆模后应采取加强防水措施将留下的凹槽封堵密实。3后浇带1、 后浇带两侧的立断面做成企口。2、 浇筑后浇带前应清理掉落缝中杂物, 认真做好清理工作。后浇带混凝土为高一级微膨胀混凝土。3、 本工程后浇带外帖防水附加层, 且宽度为后浇带宽度两边各加300mm。4穿墙管1、 穿墙管止水环与主管或翼环与套管应连续满焊, 并做好防腐处理; 2、 穿墙管处防水层施工前, 应将套管内表面清理干净; 3、 套管内的管道安装完毕后, 应在两管间嵌入内衬填料, 端部用密封材料填缝。柔性穿墙时, 穿墙内侧应用法兰压紧; 4、 穿墙管外侧防水层应铺设严密, 不留接茬; 增铺附加层时, 应按设计要求施工; 5、 管与管的间距应大于300mm; 6、 采用遇水膨胀止水圈的穿墙管, 管径宜小于50mm。( 五) 应注意的质量问题1、 蜂窝、 麻面的造成原因是振捣不当, 脱模早, 模板干燥, 模板缝隙偏大跑浆。2、 孔洞的造成原因是漏振, 在管道密集、 预埋件和钢筋稠密处振捣困难, 应采用细石混凝土浇筑。3、 渗水、 漏水是由于施工缝接搓处处理不当或施工中漏振, 随意加水, 水灰比不准造成, 应严格控制计量, 认真振捣, 认真处理施工缝。( 六) 成品保护1、 确保钢筋模板位置正确, 不得踩踏钢筋和模板。2、 在拆模和吊运其它构件时, 不得碰坏施工缝企目及撞动止水带。保护穿墙管、 电线管、 电器盒及预埋件等, 防止振捣时挤扁或预埋件移位。交底人: 复核人: 接受人:
