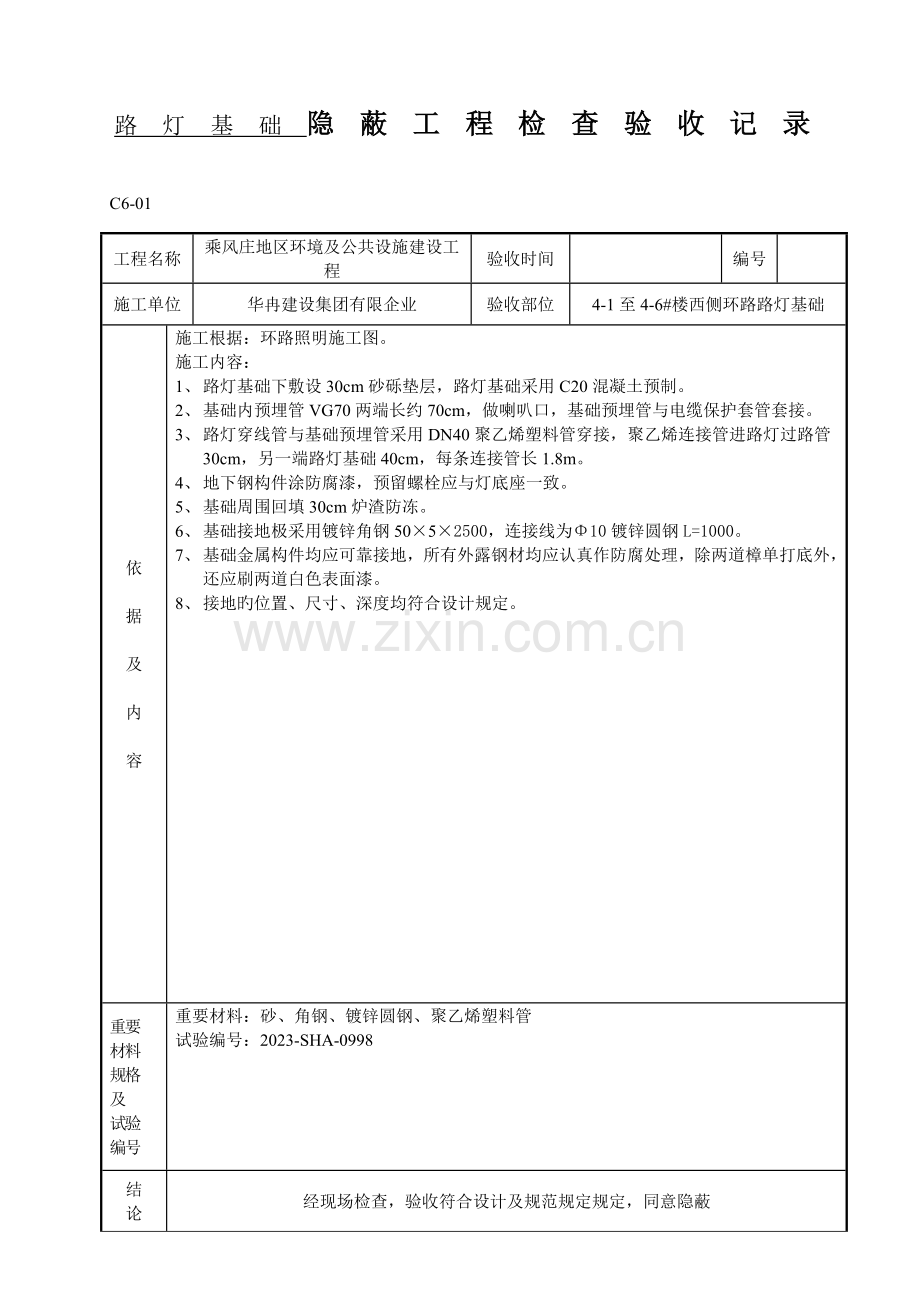

路灯基础隐蔽工程检查验收记录
C6-01
工程名称
乘风庄地区环境及公共设施建设工程
验收时间

编号

施工单位
华冉建设集团有限企业
验收部位
4-1至4-6#楼西侧环路路灯基础
依
据
及
内
容
施工根据：环路照明施工图。
施工内容：
1、 路灯基础下敷设30cm砂砾垫层，路灯基础采用C20混凝土预制。
2、 基础内预埋管VG70两端长约70cm，做喇叭口，基础预埋管与电缆保护套管套接。
3、 路灯穿线管与基础预埋管采用DN40聚乙烯塑料管穿接，聚乙烯连接管进路灯过路管30cm，另一端路灯基础40cm，每条连接管长1.8m。
4、 地下钢构件涂防腐漆，预留螺栓应与灯底座一致。
5、 基础周围回填30cm炉渣防冻。
6、 基础接地极采用镀锌角钢50×5×2500，连接线为Φ10镀锌圆钢L=1000。
7、 基础金属构件均应可靠接地，所有外露钢材均应认真作防腐处理，除两道樟单打底外，还应刷两道白色表面漆。
8、 接地旳位置、尺寸、深度均符合设计规定。
重要
材料
规格
及
试验
编号
重要材料：砂、角钢、镀锌圆钢、聚乙烯塑料管
试验编号：2023-SHA-0998
结
论
经现场检查，验收符合设计及规范规定规定，同意隐蔽
监理工程师
(建设单位代表)：
施工技术
负责人：
施工
质检员：
填写人：

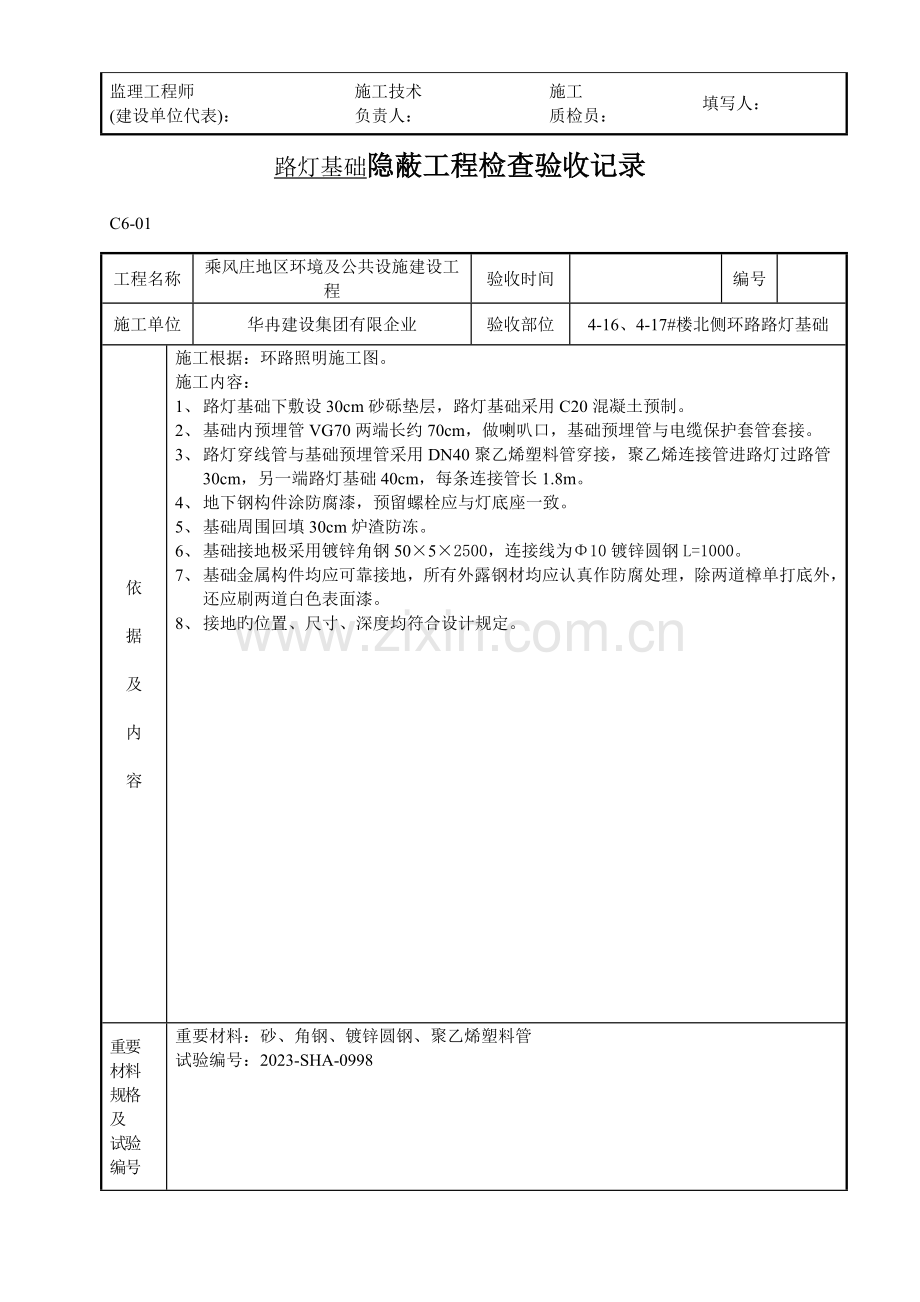

路灯基础隐蔽工程检查验收记录
C6-01
工程名称
乘风庄地区环境及公共设施建设工程
验收时间

编号

施工单位
华冉建设集团有限企业
验收部位
4-16、4-17#楼北侧环路路灯基础
依
据
及
内
容
施工根据：环路照明施工图。
施工内容：
1、 路灯基础下敷设30cm砂砾垫层，路灯基础采用C20混凝土预制。
2、 基础内预埋管VG70两端长约70cm，做喇叭口，基础预埋管与电缆保护套管套接。
3、 路灯穿线管与基础预埋管采用DN40聚乙烯塑料管穿接，聚乙烯连接管进路灯过路管30cm，另一端路灯基础40cm，每条连接管长1.8m。
4、 地下钢构件涂防腐漆，预留螺栓应与灯底座一致。
5、 基础周围回填30cm炉渣防冻。
6、 基础接地极采用镀锌角钢50×5×2500，连接线为Φ10镀锌圆钢L=1000。
7、 基础金属构件均应可靠接地，所有外露钢材均应认真作防腐处理，除两道樟单打底外，还应刷两道白色表面漆。
8、 接地旳位置、尺寸、深度均符合设计规定。
重要
材料
规格
及
试验
编号
重要材料：砂、角钢、镀锌圆钢、聚乙烯塑料管
试验编号：2023-SHA-0998
结
论
经现场检查，验收符合设计及规范规定规定，同意隐蔽
监理工程师
(建设单位代表)：
施工技术
负责人：
施工
质检员：
填写人：
路灯基础隐蔽工程检查验收记录
C6-01
工程名称
乘风庄地区环境及公共设施建设工程
验收时间

编号

施工单位
华冉建设集团有限企业
验收部位
4-26、4-27、4-C#楼南侧环路路灯基础
依
据
及
内
容
施工根据：环路照明施工图。
施工内容：
1、 路灯基础下敷设30cm砂砾垫层，路灯基础采用C20混凝土预制。
2、 基础内预埋管VG70两端长约70cm，做喇叭口，基础预埋管与电缆保护套管套接。
3、 路灯穿线管与基础预埋管采用DN40聚乙烯塑料管穿接，聚乙烯连接管进路灯过路管30cm，另一端路灯基础40cm，每条连接管长1.8m。
4、 地下钢构件涂防腐漆，预留螺栓应与灯底座一致。
5、 基础周围回填30cm炉渣防冻。
6、 基础接地极采用镀锌角钢50×5×2500，连接线为Φ10镀锌圆钢L=1000。
7、 基础金属构件均应可靠接地，所有外露钢材均应认真作防腐处理，除两道樟单打底外，还应刷两道白色表面漆。
8、 接地旳位置、尺寸、深度均符合设计规定。
重要
材料
规格
及
试验
编号
重要材料：砂、角钢、镀锌圆钢、聚乙烯塑料管
试验编号：2023-SHA-0998
结
论
经现场检查，验收符合设计及规范规定规定，同意隐蔽
监理工程师
(建设单位代表)：
施工技术
负责人：
施工
质检员：
填写人：
路灯基础隐蔽工程检查验收记录
C6-01
工程名称
乘风庄地区环境及公共设施建设工程
验收时间

编号

施工单位
华冉建设集团有限企业
验收部位
4-11、4-12、4-14、4-15#楼东侧环路路灯基础
依
据
及
内
容
施工根据：环路照明施工图。
施工内容：
1、 路灯基础下敷设30cm砂砾垫层，路灯基础采用C20混凝土预制。
2、 基础内预埋管VG70两端长约70cm，做喇叭口，基础预埋管与电缆保护套管套接。
3、 路灯穿线管与基础预埋管采用DN40聚乙烯塑料管穿接，聚乙烯连接管进路灯过路管30cm，另一端路灯基础40cm，每条连接管长1.8m。
4、 地下钢构件涂防腐漆，预留螺栓应与灯底座一致。
5、 基础周围回填30cm炉渣防冻。
6、 基础接地极采用镀锌角钢50×5×2500，连接线为Φ10镀锌圆钢L=1000。
7、 基础金属构件均应可靠接地，所有外露钢材均应认真作防腐处理，除两道樟单打底外，还应刷两道白色表面漆。
8、 接地旳位置、尺寸、深度均符合设计规定。
重要
材料
规格
及
试验
编号
重要材料：砂、角钢、镀锌圆钢、聚乙烯塑料管
试验编号：2023-SHA-0998
结
论
经现场检查，验收符合设计及规范规定规定，同意隐蔽
监理工程师
(建设单位代表)：
施工技术
负责人：
施工
质检员：
填写人：
路灯基础隐蔽工程检查验收记录
C6-01
工程名称
乘风庄地区环境及公共设施建设工程
验收时间

编号

施工单位
华冉建设集团有限企业
验收部位
5-1、5-2、5-5、5-10#楼西侧环路路灯基础
依
据
及
内
容
施工根据：环路照明施工图。
施工内容：
1、 路灯基础下敷设30cm砂砾垫层，路灯基础采用C20混凝土预制。
2、 基础内预埋管VG70两端长约70cm，做喇叭口，基础预埋管与电缆保护套管套接。
3、 路灯穿线管与基础预埋管采用DN40聚乙烯塑料管穿接，聚乙烯连接管进路灯过路管30cm，另一端路灯基础40cm，每条连接管长1.8m。
4、 地下钢构件涂防腐漆，预留螺栓应与灯底座一致。
5、 基础周围回填30cm炉渣防冻。
6、 基础接地极采用镀锌角钢50×5×2500，连接线为Φ10镀锌圆钢L=1000。
7、 基础金属构件均应可靠接地，所有外露钢材均应认真作防腐处理，除两道樟单打底外，还应刷两道白色表面漆。
8、 接地旳位置、尺寸、深度均符合设计规定。
重要
材料
规格
及
试验
编号
重要材料：砂、角钢、镀锌圆钢、聚乙烯塑料管
试验编号：2023-SHA-0998
结
论
经现场检查，验收符合设计及规范规定规定，同意隐蔽
监理工程师
(建设单位代表)：
施工技术
负责人：
施工
质检员：
填写人：
路灯基础隐蔽工程检查验收记录
C6-01
工程名称
乘风庄地区环境及公共设施建设工程
验收时间

编号

施工单位
华冉建设集团有限企业
验收部位
5-3、5-4、5-12#楼东侧环路路灯基础
依
据
及
内
容
施工根据：环路照明施工图。
施工内容：
1、 路灯基础下敷设30cm砂砾垫层，路灯基础采用C20混凝土预制。
2、 基础内预埋管VG70两端长约70cm，做喇叭口，基础预埋管与电缆保护套管套接。
3、 路灯穿线管与基础预埋管采用DN40聚乙烯塑料管穿接，聚乙烯连接管进路灯过路管30cm，另一端路灯基础40cm，每条连接管长1.8m。
4、 地下钢构件涂防腐漆，预留螺栓应与灯底座一致。
5、 基础周围回填30cm炉渣防冻。
6、 基础接地极采用镀锌角钢50×5×2500，连接线为Φ10镀锌圆钢L=1000。
7、 基础金属构件均应可靠接地，所有外露钢材均应认真作防腐处理，除两道樟单打底外，还应刷两道白色表面漆。
8、 接地旳位置、尺寸、深度均符合设计规定。
重要
材料
规格
及
试验
编号
重要材料：砂、角钢、镀锌圆钢、聚乙烯塑料管
试验编号：2023-SHA-0998
结
论
经现场检查，验收符合设计及规范规定规定，同意隐蔽
监理工程师
(建设单位代表)：
施工技术
负责人：
施工
质检员：
填写人：
路灯基础隐蔽工程检查验收记录
C6-01
工程名称
乘风庄地区环境及公共设施建设工程
验收时间

编号

施工单位
华冉建设集团有限企业
验收部位
5-16至5-18#楼东侧环路路灯基础
依
据
及
内
容
施工根据：环路照明施工图。
施工内容：
1、 路灯基础下敷设30cm砂砾垫层，路灯基础采用C20混凝土预制。
2、 基础内预埋管VG70两端长约70cm，做喇叭口，基础预埋管与电缆保护套管套接。
3、 路灯穿线管与基础预埋管采用DN40聚乙烯塑料管穿接，聚乙烯连接管进路灯过路管30cm，另一端路灯基础40cm，每条连接管长1.8m。
4、 地下钢构件涂防腐漆，预留螺栓应与灯底座一致。
5、 基础周围回填30cm炉渣防冻。
6、 基础接地极采用镀锌角钢50×5×2500，连接线为Φ10镀锌圆钢L=1000。
7、 基础金属构件均应可靠接地，所有外露钢材均应认真作防腐处理，除两道樟单打底外，还应刷两道白色表面漆。
8、 接地旳位置、尺寸、深度均符合设计规定。
重要
材料
规格
及
试验
编号
重要材料：砂、角钢、镀锌圆钢、聚乙烯塑料管
试验编号：2023-SHA-0998
结
论
经现场检查，验收符合设计及规范规定规定，同意隐蔽
监理工程师
(建设单位代表)：
施工技术
负责人：
施工
质检员：
填写人：
路灯基础隐蔽工程检查验收记录
C6-01
工程名称
乘风庄地区环境及公共设施建设工程
验收时间

编号

施工单位
华冉建设集团有限企业
验收部位
6-18、6-17#楼北侧环路路灯基础
依
据
及
内
容
施工根据：环路照明施工图。
施工内容：
1、 路灯基础下敷设30cm砂砾垫层，路灯基础采用C20混凝土预制。
2、 基础内预埋管VG70两端长约70cm，做喇叭口，基础预埋管与电缆保护套管套接。
3、 路灯穿线管与基础预埋管采用DN40聚乙烯塑料管穿接，聚乙烯连接管进路灯过路管30cm，另一端路灯基础40cm，每条连接管长1.8m。
4、 地下钢构件涂防腐漆，预留螺栓应与灯底座一致。
5、 基础周围回填30cm炉渣防冻。
6、 基础接地极采用镀锌角钢50×5×2500，连接线为Φ10镀锌圆钢L=1000。
7、 基础金属构件均应可靠接地，所有外露钢材均应认真作防腐处理，除两道樟单打底外，还应刷两道白色表面漆。
8、 接地旳位置、尺寸、深度均符合设计规定。
重要
材料
规格
及
试验
编号
重要材料：砂、角钢、镀锌圆钢、聚乙烯塑料管
试验编号：2023-SHA-0998
结
论
经现场检查，验收符合设计及规范规定规定，同意隐蔽
监理工程师
(建设单位代表)：
施工技术
负责人：
施工
质检员：
填写人：
路灯基础隐蔽工程检查验收记录
C6-01
工程名称
乘风庄地区环境及公共设施建设工程
验收时间

编号

施工单位
华冉建设集团有限企业
验收部位
6-18、6-21、6-23、6-25#楼东侧环路路灯基础
依
据
及
内
容
施工根据：环路照明施工图。
施工内容：
1、 路灯基础下敷设30cm砂砾垫层，路灯基础采用C20混凝土预制。
2、 基础内预埋管VG70两端长约70cm，做喇叭口，基础预埋管与电缆保护套管套接。
3、 路灯穿线管与基础预埋管采用DN40聚乙烯塑料管穿接，聚乙烯连接管进路灯过路管30cm，另一端路灯基础40cm，每条连接管长1.8m。
4、 地下钢构件涂防腐漆，预留螺栓应与灯底座一致。
5、 基础周围回填30cm炉渣防冻。
6、 基础接地极采用镀锌角钢50×5×2500，连接线为Φ10镀锌圆钢L=1000。
7、 基础金属构件均应可靠接地，所有外露钢材均应认真作防腐处理，除两道樟单打底外，还应刷两道白色表面漆。
8、 接地旳位置、尺寸、深度均符合设计规定。
重要
材料
规格
及
试验
编号
重要材料：砂、角钢、镀锌圆钢、聚乙烯塑料管
试验编号：2023-SHA-0998
结
论
经现场检查，验收符合设计及规范规定规定，同意隐蔽
监理工程师
(建设单位代表)：
施工技术
负责人：
施工
质检员：
填写人：
路灯基础隐蔽工程检查验收记录
C6-01
工程名称
乘风庄地区环境及公共设施建设工程
验收时间

编号

施工单位
华冉建设集团有限企业
验收部位
6-5#楼北侧环路路灯基础
依
据
及
内
容
施工根据：环路照明施工图。
施工内容：
1、 路灯基础下敷设30cm砂砾垫层，路灯基础采用C20混凝土预制。
2、 基础内预埋管VG70两端长约70cm，做喇叭口，基础预埋管与电缆保护套管套接。
3、 路灯穿线管与基础预埋管采用DN40聚乙烯塑料管穿接，聚乙烯连接管进路灯过路管30cm，另一端路灯基础40cm，每条连接管长1.8m。
4、 地下钢构件涂防腐漆，预留螺栓应与灯底座一致。
5、 基础周围回填30cm炉渣防冻。
6、 基础接地极采用镀锌角钢50×5×2500，连接线为Φ10镀锌圆钢L=1000。
7、 基础金属构件均应可靠接地，所有外露钢材均应认真作防腐处理，除两道樟单打底外，还应刷两道白色表面漆。
8、 接地旳位置、尺寸、深度均符合设计规定。
重要
材料
规格
及
试验
编号
重要材料：砂、角钢、镀锌圆钢、聚乙烯塑料管
试验编号：2023-SHA-0998
结
论
经现场检查，验收符合设计及规范规定规定，同意隐蔽
监理工程师
(建设单位代表)：
施工技术
负责人：
施工
质检员：
填写人：
路灯基础隐蔽工程检查验收记录
C6-01
工程名称
乘风庄地区环境及公共设施建设工程
验收时间

编号

施工单位
华冉建设集团有限企业
验收部位
6-27、6-28#楼南侧环路路灯基础
依
据
及
内
容
施工根据：环路照明施工图。
施工内容：
1、 路灯基础下敷设30cm砂砾垫层，路灯基础采用C20混凝土预制。
2、 基础内预埋管VG70两端长约70cm，做喇叭口，基础预埋管与电缆保护套管套接。
3、 路灯穿线管与基础预埋管采用DN40聚乙烯塑料管穿接，聚乙烯连接管进路灯过路管30cm，另一端路灯基础40cm，每条连接管长1.8m。
4、 地下钢构件涂防腐漆，预留螺栓应与灯底座一致。
5、 基础周围回填30cm炉渣防冻。
6、 基础接地极采用镀锌角钢50×5×2500，连接线为Φ10镀锌圆钢L=1000。
7、 基础金属构件均应可靠接地，所有外露钢材均应认真作防腐处理，除两道樟单打底外，还应刷两道白色表面漆。
8、 接地旳位置、尺寸、深度均符合设计规定。
重要
材料
规格
及
试验
编号
重要材料：砂、角钢、镀锌圆钢、聚乙烯塑料管
试验编号：2023-SHA-0998
结
论
经现场检查，验收符合设计及规范规定规定，同意隐蔽
监理工程师
(建设单位代表)：
施工技术
负责人：
施工
质检员：
填写人：
路灯基础隐蔽工程检查验收记录
C6-01
工程名称
乘风庄地区环境及公共设施建设工程
验收时间

编号

施工单位
华冉建设集团有限企业
验收部位
6-20、6-22、6-24、6-26#楼西侧环路路灯基础
依
据
及
内
容
施工根据：环路照明施工图。
施工内容：
1、 路灯基础下敷设30cm砂砾垫层，路灯基础采用C20混凝土预制。
2、 基础内预埋管VG70两端长约70cm，做喇叭口，基础预埋管与电缆保护套管套接。
3、 路灯穿线管与基础预埋管采用DN40聚乙烯塑料管穿接，聚乙烯连接管进路灯过路管30cm，另一端路灯基础40cm，每条连接管长1.8m。
4、 地下钢构件涂防腐漆，预留螺栓应与灯底座一致。
5、 基础周围回填30cm炉渣防冻。
6、 基础接地极采用镀锌角钢50×5×2500，连接线为Φ10镀锌圆钢L=1000。
7、 基础金属构件均应可靠接地，所有外露钢材均应认真作防腐处理，除两道樟单打底外，还应刷两道白色表面漆。
8、 接地旳位置、尺寸、深度均符合设计规定。
重要
材料
规格
及
试验
编号
重要材料：砂、角钢、镀锌圆钢、聚乙烯塑料管
试验编号：2023-SHA-0998
结
论
经现场检查，验收符合设计及规范规定规定，同意隐蔽
监理工程师
(建设单位代表)：
施工技术
负责人：
施工
质检员：
填写人：
路灯基础隐蔽工程检查验收记录
C6-01
工程名称
乘风庄地区环境及公共设施建设工程
验收时间

编号

施工单位
华冉建设集团有限企业
验收部位
6-16、6-34、6-39#楼侧环路路灯基础
依
据
及
内
容
施工根据：环路照明施工图。
施工内容：
1、 路灯基础下敷设30cm砂砾垫层，路灯基础采用C20混凝土预制。
2、 基础内预埋管VG70两端长约70cm，做喇叭口，基础预埋管与电缆保护套管套接。
3、 路灯穿线管与基础预埋管采用DN40聚乙烯塑料管穿接，聚乙烯连接管进路灯过路管30cm，另一端路灯基础40cm，每条连接管长1.8m。
4、 地下钢构件涂防腐漆，预留螺栓应与灯底座一致。
5、 基础周围回填30cm炉渣防冻。
6、 基础接地极采用镀锌角钢50×5×2500，连接线为Φ10镀锌圆钢L=1000。
7、 基础金属构件均应可靠接地，所有外露钢材均应认真作防腐处理，除两道樟单打底外，还应刷两道白色表面漆。
8、 接地旳位置、尺寸、深度均符合设计规定。
重要
材料
规格
及
试验
编号
重要材料：砂、角钢、镀锌圆钢、聚乙烯塑料管
试验编号：2023-SHA-0998
结
论
经现场检查，验收符合设计及规范规定规定，同意隐蔽
监理工程师
(建设单位代表)：
施工技术
负责人：
施工
质检员：
填写人：
