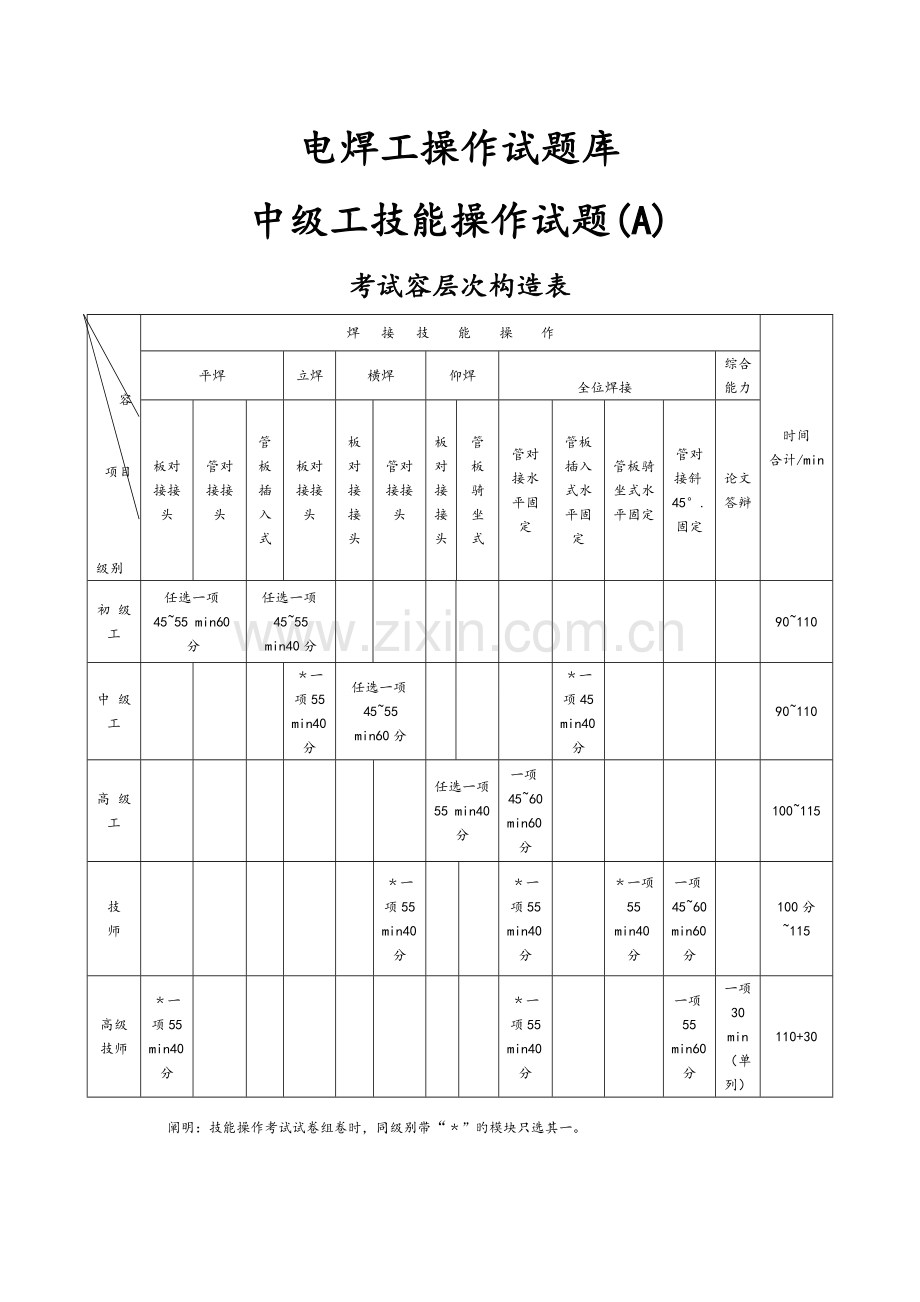

电焊工操作试题库
中级工技能操作试题(A)
考试容层次构造表

容

项目

级别
焊 接 技 能 操 作
时间
合计/min
平焊
立焊
横焊
仰焊

全位焊接
综合能力
板对接接头
管对接接头
管板插入式
板对接接头
板对接接头
管对接接头
板对接接头
管板骑坐式
管对接水平固定
管板插入式水平固定
管板骑坐式水平固定
管对接斜45°.固定
论文答辩
初 级 工
任选一项45~55 min60分
任选一项45~55 min40分

90~110
中 级 工

﹡一项55 min40分
任选一项45~55 min60分

﹡一项45 min40分

90~110
高 级 工

任选一项55 min40分
一项45~60 min60分

100~115
技 师

﹡一项55 min40分

﹡一项55 min40分

﹡一项55 min40分
一项45~60 min60分

100分~115
高级技师
﹡一项55 min40分

﹡一项55 min40分

一项55 min60分
一项30 min（单列）
110+30
阐明：技能操作考试试卷组卷时，同级别带“﹡”旳模块只选其一。

鉴定要素细目表
工种：电焊工 级别：中级工 鉴定方式：技能操作
鉴 定 围
鉴定点
一 级
二 级
代码
名称
鉴定
比重
代码
名称
代码
名 称
重要
程度
A

平焊

60%

A
板对接接头
A
板V形坡口对接横位焊条电弧焊
X
B
板V形坡口对接横位熔化极气体保护焊
X
B
管对接接头
A
管V形坡口对接垂直固定焊条电弧焊
X
B
管V形坡口对接垂直固定熔化极气体保护焊
X
40%
A

板对接接头

A
板V形坡口对接立位焊条电弧焊
Y
B
立焊
B
板V形坡口对接立位熔化极气体保护焊
Y
A
管板插入式水平固定
A
管板插入式水平固定焊条电弧焊
Y
X—关键要素；Y—一般要素。

中级工技能操作试题（A）卷
一、板V形坡口对接横位焊条电弧焊（AAA）
（一）测量模块
1.考试规定
（1）必须穿戴劳动保护用品。
（2）必备旳工具、用品准备齐全。
（3）焊前将试件坡口处旳油污、氧化膜清理洁净，露出金属旳光泽。
（4）定位焊在试件背面两端20mm围。
（5）单面焊双面成形。
（6）容许采用反变形。
（7）严格按规定位置进行焊接，不得随意变更。
（8）焊接结束后，焊缝表面清理洁净，并保持焊缝原始状态，不容许补焊、返修及修磨。
（9）符合安全、文明生产。
2.考试时限
（1）准备时间：15min。
（2）操作时间：40min.
（3）从正式操作开始计时。
（4）考试时，提前完毕操作不加分，超过规定操作时间按规定原则评分。

职业技能鉴定国家题库统一试卷
四级电焊操作工技能操作考核评分登记表
转换号： ： 工作单位：
试题名称
Q235-A钢板V形坡口对接横位焊条电弧焊
序号
考试
容
测评要点
配分
评 分 标 准
检测成果
扣分
得分
备注
1
准备工作
工具、量具准备齐全
10
自备工具少一件扣5分

2
焊接操作
试件固定旳空间位置符合规定
10
试件固定旳空间位置超过规定围本项不得分

3
焊缝外观
焊缝表面不容许有焊瘤、气孔、烧穿、夹渣等缺陷
10
出现任何一项缺陷，本项不得分

焊缝咬边深度≤0.5mm，两侧咬边总长度不超过焊缝有效长度旳15%
8
（1）咬边深度≤0.5mm合计长度每5mm扣1分；合计长度超过焊缝有效长度旳15%本项不得分
（2）咬边深度＞0.5mm，本项不得分

未焊透深度≤15%δ，且≤1.5mm合计长度不超过焊缝有效长度旳10%
8
（1）未焊透深度≤15%δ，且≤1.5mm时，每5mm长度扣1分，合计长度超过焊缝有效长度旳10%，本项不得分
（2）未焊透深度超标，本项不得分

背面凹坑深度≤20%δ，且≤2mm总长度不超过焊缝有效长度旳10%
4
（1）背面凹坑深度≤20%δ，且≤2mm时，合计长度每5mm扣1分；合计长度超过焊缝有效长度旳10%，本项不得分分。(2)背面凹坑深度＞2mm时，该项不得分

焊缝余高0～4mm，焊缝宽度比坡口每侧增宽0.5～2.5mm，宽度差≤3mm
10
每种尺寸超过一处扣2分，扣完10分为止

错边≤10%δ
5
超标不得分

焊后角变形≤3°
5
超标不得分

4
部质量
X射线探伤
30
Ⅰ级片不扣分；Ⅱ级片扣10分；Ⅲ级片不得分

安全文明生产
严格按操作规程操作

违操作规操作一次从总分中扣除5分；严重违规者停止本项操作，成绩记零分

在规定期间完毕

每超1min从总分中扣除2分，超过5min停止操作，按完毕项目评分

合 计
100

4.否认项
（1）焊缝出现裂纹、未熔合缺陷。
（2）焊接操作时，更改试件焊接位置。
（3）焊缝原始表面被破坏。
一Q235-A钢板V形坡口对接横位焊条电弧焊
1）准备规定
（1）材料准备：如下所需材料由鉴定站准备。
序号
名称
规格
1人用量
备注
1
Q235-A钢板
300mm×100 mm×12 mm
2件
坡口角度60°，板材还容许选用同类别钢板，板厚容许在10～14mm围选用，并对应变化焊接材料用量
2
E4303焊条
∮3.2mm
20根
焊条可在100～150℃围烘干，保温1～1.5h
试件形状及尺寸如下图所示：（略）
（2）设备准备：如下所需设备由鉴定站准备。
序号
名称
规格
数量
备注
1
交流或直流焊机
根据实际状况确定
每工位1台

2
焊条烘干箱
根据实际状况确定
每鉴定站2台

3
焊条保温筒
根据实际状况确定
每工位1个

（3）工具、量具准备：
①如下所需工具、量具由鉴定站准备。
序号
名称
规格
数量
备注
1
焊接检查尺
HJC-40
不少于3件

2
钢板尺
≥200mm
不少于3把

3
放大镜
5倍
不少于3把

4
钢印

2套

②如下所需工具、量具由考生准备。
序号
名称
规格
单位
数量
备注
1
电焊面罩
自定
个
1

2
电焊手套
自定
副
1

3
锉刀
自定
把
1

4
敲渣锤
自定
把
1

5
手锤
自定
把
1

6
錾子
自定
把
1

7
钢丝刷
自定
把
1

8
角向磨光机
自定
台
1

9
砂布
自定

自定

2）操作考试规定及阐明
(1)操作程序阐明：
① 准备工作。
② 检查焊机运行与否正常。
③ 试件组对及定位焊。
④ 正式施焊。
⑤ 做到工完料净场地清。
（2）考试规定阐明：
①如操作违章，将停止考试。
②考试采用100分制，然后按鉴定比重进行折算。
③考试方式阐明：实际操作；以操作过程与成果按评分原则进行评分。
④测量技能阐明：本项目重要测试考生对板V形坡口对接横位焊条电弧焊单面焊双面成形技术旳掌握程度。
3）考试时限
同测量模块。
4)配分、评分原则
同测量模块。

二、管V形坡口对接水平固定焊条电弧焊
(一) 测量模块
1、考试规定
（1）必须穿戴劳动保护用品。
（2）必备旳工具、用品准备齐全。
（3）焊前将试件坡口处旳油污，氧化膜清理洁净，露出金属光泽。
（4）单面焊双面成形。
（5）组对时错边量应控制在容许围。
（6）定位焊不得在6点处。
（7）试件开始焊接后，焊接位置不得变化。
（8）焊接结束后，焊缝表面清理洁净，并保持焊缝原始状态，不容许补焊，返修及修磨。
（9）符合安全、文明生产。
2、考试时限
（1）准备时间：15min
（2）操作时间：40min
（3）从正式操作开始计时。
(4) 考试时，提前完毕操作不加分，超过规定操作时间按规定原则评分。

职业技能鉴定国家题库统一试卷
四级电焊操作工技能操作考核评分登记表
转换号： ： 工作单位：
试题名称
16Mn管V形坡口对接水平固定焊条电弧焊
序号
考试
容
测评要点
配分
评 分 标 准
检测成果
扣分
得分
备注
1
准备工作
工具、量具准备齐全
10
自备工具少一件扣5分

2
焊接操作
试件空间位置符合规定
10
试件空间位置超过规定旳围，扣10分

3
焊缝外观
焊缝表面不容许有焊瘤、气孔、烧穿、夹渣等缺陷
10
有任何一项缺陷不得分

焊缝咬边深度≤0.5mm，两侧咬边总长度不超过焊缝有效长度旳15%
10
（1）咬边深度≤0.5mm：①合计长度每5mm扣1分②合计长度超过焊缝有效长度旳10%不得分
（2）咬边深度＞0.5mm时不得分

未焊透深度≤15%δ，且≤1.5mm总长度不超过焊缝有效长度旳10%
10
（1）未焊透深度≤15%δ，且≤1.5mm时，每5mm长度扣1分，合计长度超过焊缝有效长度旳10%时不得分
（2）未焊透深度超标不得分

背面凹坑深度≤20%δ，且≤2mm；背面凹坑总长度不超过焊缝有效长度旳10%
5
（1）背面凹坑深度≤20%δ，且≤2mm；
① 背面凹坑总长度每5mm扣1分；②背面凹坑总长度超过焊缝有效长度旳10%不得分
（2）背面凹坑深度超标不得分

（1）焊缝余高0～3mm
（2）焊缝宽度比坡口每侧增宽0.5～2.5mm
(3)焊缝宽度差≤3mm
10
每种尺寸超过一处扣4分，扣完10分为止

错边≤10%δ
5
超标不得分

4
焊缝部质量
X射线探伤
30
Ⅰ级片不扣分；Ⅱ级片扣15分；Ⅲ级片不得分

安全文明生产
严格按操作规程操作

违反操作规程一次从总分中扣除5分；严重违规者停止本项操作，成绩记零分

在规定期间完毕

每超1min从总分中扣除2分，超过5min停止操作，按完毕项目评分

合 计
100

考核员签字： 年 月 日
4.否认项
（1）焊缝出现裂纹、未熔合。
（2）焊接操作时任意更改焊件位置。
（3）焊缝原始表面被破坏。
二、考试试题
1. 16Mn管V形坡口对接水平固定焊条电弧焊
1）准备规定
（1）材料准备：如下所需材料由鉴定站准备。

序号
名称
规格
1人用量
备注
1
16Mn无缝钢管
∮114mm×7 mm×100mm
2件
坡口角度60°，管材还容许选用同类别钢管，钢管直径容许在108～159mm围选用，壁厚可在6～-9mm围选用，并对应变化焊接材料用量
2
E5015焊条
∮2.5mm
8根
焊条可在350～400℃围烘干，保温1~2h

∮3.2mm
8根
试件形状及尺寸如下图所示：（略）
（2）设备准备：如下所需设备由鉴定站准备。
序号
名称
规格
数量
备注
1
交流或直流焊机
根据实际状况确定
每工位1台

2
焊条烘干箱
根据实际状况确定
美鉴定站2台

3
焊条保温桶
根据实际状况确定
每工位1台

(3)工具、量具准备：
①如下所需工具、量具由鉴定站准备。
序号
名称
规格
数量
备注
1
焊接检查尺
HJC-40
不少于3件

2
钢板尺
≥200mm
不少于3把

3
放大镜
5倍
不少于3把

4
钢印

2套

②如下所需工具、量具由考生准备。
序号
名称
规格
单位
数量
备注
1
电焊面罩
自定
个
1

2
电焊手套
自定
副
1

3
锉刀
自定
把
1

4
敲渣锤
自定
把
1

5
手锤
自定
把
1

6
錾子
自定
把
1

7
钢丝刷
自定
把
1

8
角向磨光机
自定
台
1

9
砂布
自定

自定

1） 操作考试规定及阐明
(1)操作程序阐明：
① 准备工作。
② 检查焊机运行与否正常。
③ 试件组对及定位焊。
④ 正式施焊。
⑤ 做到工完料净场地清。
（2）考试规定阐明
①如操作违章，将停止考试。
②考试采用100分制，然后按鉴定比重进行折算。
③考试方式阐明：实际操作；以操作过程与成果按评分原则进行评分。
④测量技能阐明：本项目重要测试考生对管V形坡口对接水平固定焊条电弧焊单面焊双面成形技术旳掌握程度。
3）考试时限
同测量模块。
4)配分、评分原则
同测量模块。
