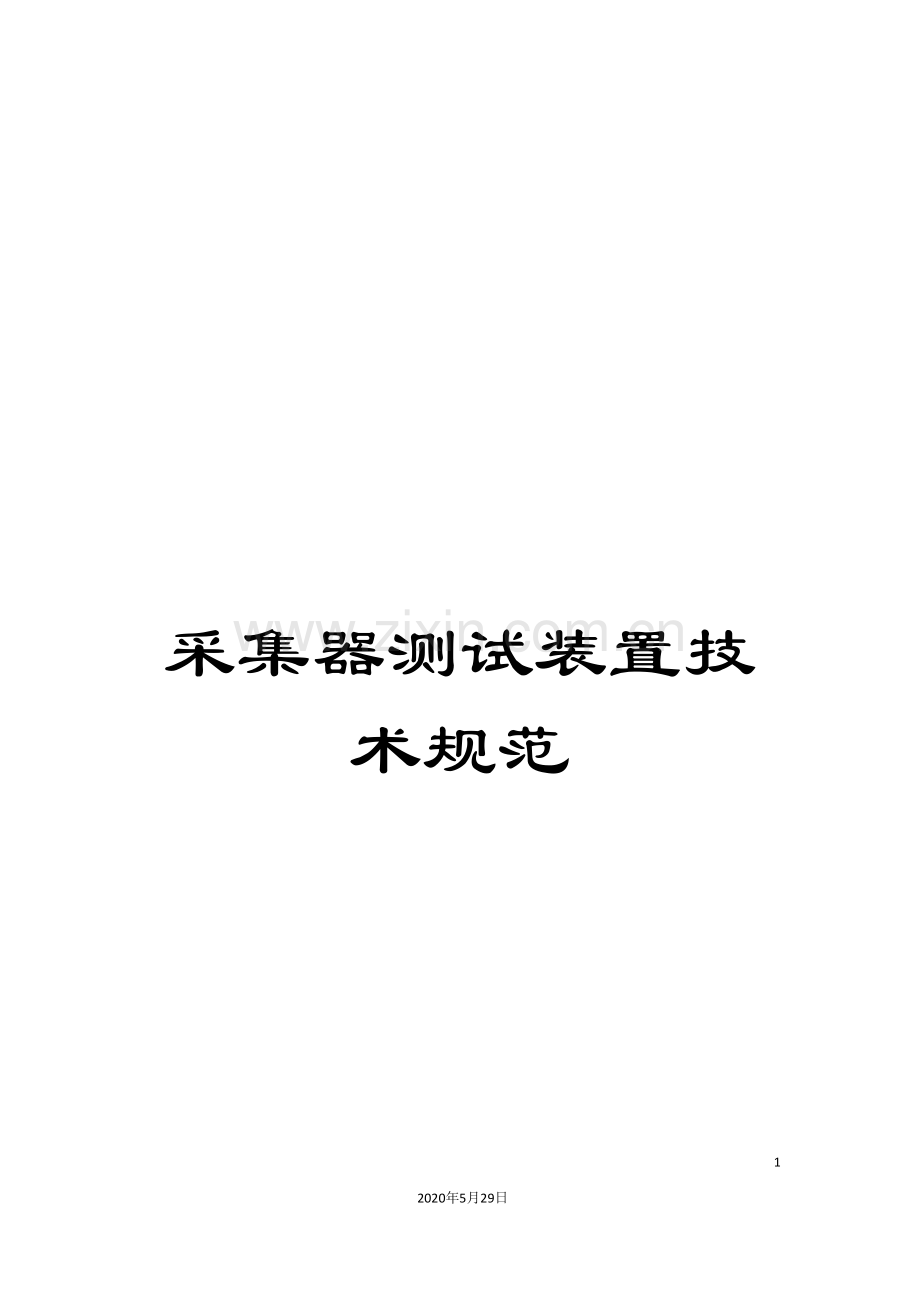

采集器测试装置技术规范.doc

采集器测试装置技术规范92020年5月29日文档仅供参考采集器检测装置技术协议1范围本技术规范适用于电力用户电用信息采集系统采集器的研发和生产。本技术规范未提及的技术条件采集器检测装置(FKC-101)符合至相关规程和标准规定。2引用标准l Q/GDW 373- 电力用户用电信息采集系统功能规范l Q/GDW 374- 电力用户用电信息采集系统技术规范l Q/GDW 375- 电力用户用电信息采集系统型式规范l Q/GDW 376- 电力用户用电信息采集系统通信协议l Q/GDW 377- 电力用户用电信息采集系统安全防护技术规范l Q/GDW 378- 电力用户用电信息采集系统设计导则l Q/GDW 379- 电力用户用电信息采集系统检验技术规范l DL/T 645-1997 多功能电能表通信规约l DL/T 645- 多功能电能表通信规约l Q/GDW 129- 电力负荷管理系统通用技术条件l Q/GDW 130 电力负荷管理系统数据传输规约l JJG597- 交流电能表检定装置检定规程l JJG307- 机电式交流电能表检定规程l JJG596-1999 电子式电能表检定规程3 技术指标3.1 表位数:48表位。3.2 工作电源:a、市电供电220V,允许偏差10%。b、谐波含量小于5%(电压总畸变率);c、频率50Hz,允许偏差-6%+2%。3.3 每表位负荷容量10VA。3.4 每表位通信接口:两路RS485、一路RS232。3.5 模拟电能表支持和及其备案文件。3.6 运行环境工作温度:15 +30。 参比湿度:40% 60%。 海拔高度:1000m3.7 工频耐压、电磁兼容等其它技术指标符合国家有关标准。3.8 装置平均无故障工作时间(MTBF)2103h;3技术条件3.1 装置结构3.1.1采集器校验装置分为一架挂表架,无程控电源柜,每架48表位。3.1.2挂表架采用背靠背模式摆放。3.1.3结构上预留载波通信模块安装空间,后备以后升级安装载波通信模块。3.1.4装置的结构应整齐合理、线路正确、连接可靠3.1.5装置应采用高级电泳铝合金材料制成,美观大方;3.1.6装置应设有接地端钮,并在其旁标以接地符号;3.1.7装置下设滚轮方便移动位置。3.1.8装置的开关、旋钮、按键等控制和调节机构应有功能和方向标志3.1.9装置台面板采用防火防热材料,上敷绝缘垫。3.1.10挂表架应采用一体化挂表面板设计;3.1.11装置应能承受正常运行及常规运输条件下的机械振动和冲击而不造成失效和损坏。3.2 电源部分3.2.1对于采集器I型的供电采用3相220V10%供电,供电方式采用市电供电,仅为采集器提供工作电源。3.2.2每个表位的挂表座的电源供电为互感器隔离的220V电源,以防止操作人员意外接触触电。3.3 接口定义3.3.1 采集器I型端子定义3.3.2 每表位通信定义每个表位提供三路通信接口,其中两路为RS485接口,一路为RS232接口。两路RS485接口分别接采集器I型的抄表485和维护485。一路RS232接口为提供小无线通信提供接口。针对国标上定义的4路预留的辅助端子,在采集器台体的每一个表位预留4路接线端子以备以后升级使用,并在台体右端引出相应接线用以测试。3.3.3 快速接线插座每个表位采用标准的快速接线插座,插座上主端子和辅助端子的定位和尺寸依据。挂表时一次压接能够完成采集器全部主/辅端子的接线,大大减小挂表和下表时间,提高生产效率。3.4 模拟表 3.4.1 模拟电能表最少能够支持和及其备案文件。3.4.2模拟电能表以后能够根据情况增加特殊电能表的通信协议。3.4.3采集器的设置端口应支持通信协议应符合。3.5 载波通信模块3.5.1采集器校验装置结构是上提供载波通信模块,用来进行载波通信测试。3.5.2载波通信切换模块至少支持的通信模块的种类有:青岛东软、北京晓程、青岛鼎信、深圳瑞斯康。3.5.3载波通信模块在切换内部通信模块时应采用手动切换模式。4、软件功能4.1功能要求4.1.1 能够方便设置各种试验项目。4.1.2 能够打印相关数据报表4.1.3 软件设置手动或自行运行工作。4.1.4模拟电能表支持和及其备案文件。4.1.5 设置RS485应能支持规约4.1.6 软件升级应能满足基本功能要求。4.1.7 能够实现4.2项所示的试验项目。4.1.8 设计时应充分考虑到具体的工作业务,充分考虑到工作习惯、专业结构、应用水平等诸多因素对软件产生的综合影响。4.1.9 应能做到系统功能具有针对性,界面简洁友好,易学易用,可操作性强。装置应采用结构化的模块设计和面向对象的开发技术,以便系统易于维护和管理,保证系统的实用性4.2测试项目序号项 目1数据采集电能表数据采集2数据管理和存储实时和当前数据历史日数据历史月数据重点用户管理3参数设置和查询时钟召测和对时终端参数抄表参数其它(限值、预付费等)参数4事件记录重要事件记录一般事件记录5数据传输与主站(或集中器)通信中继(路由)数据转发(通信转换)6本地功能运行状态显示本地维护7终端维护自检自恢复终端初始化4 供货范围4.1采集器校验装置一台。4.2 联想台式计算机一台(液晶显示屏),最少支持3路RS232和2路RS485。4.3 计算机桌、椅1套。4.4 台体相关信号线1套。4.5 使用说明书1套。4.6 计算机软件光盘一套。4.7 设备正常运行所需的其它配件。5 技术服务5.1、设备的免费质保期不低于3年,使用寿命 ;5.2、卖方对设备进行终身维修,长期为买方提供备件采购和供应服务,并免费对软件进行定期更新和升级;5.3卖方每个装置提供2-3人的技术培训,所发生费用由卖方承担。5.4在质保期间,因质量问题而发生损坏、或不能进行正常工作时,供方应免费为需方提供技术服务和指导。5.3 卖方售后服务的必须在24小时答复,在48小时内提供技术服务;6 其 它未尽事宜,双方协商解决,能够其它形式补充。
