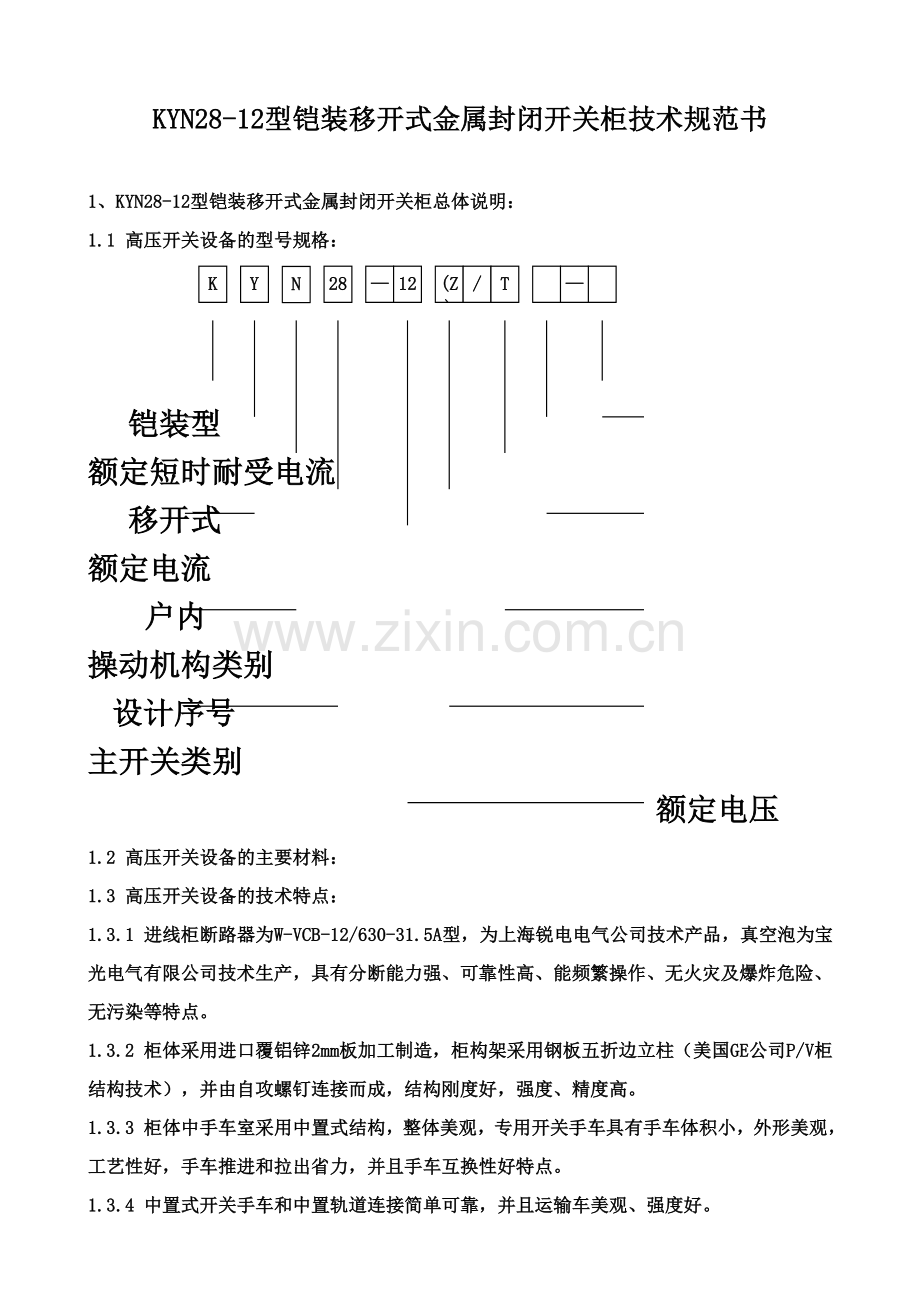

KYN28-12型铠装移开式金属封闭开关柜技术规范书

KYN28-12型铠装移开式金属封闭开关柜技术规范书
1、KYN28-12型铠装移开式金属封闭开关柜总体说明：
1.1 高压开关设备的型号规格：

—

T
/
(Z)
12
—
K
Y
N
28

铠装型 额定短时耐受电流
移开式 额定电流
户内 操动机构类别
设计序号 主开关类别
额定电压
1.2 高压开关设备的主要材料：
1.3 高压开关设备的技术特点：
1.3.1 进线柜断路器为W-VCB-12/630-31.5A型，为上海锐电电气公司技术产品，真空泡为宝光电气有限公司技术生产，具有分断能力强、可靠性高、能频繁操作、无火灾及爆炸危险、无污染等特点。
1.3.2 柜体采用进口覆铝锌2mm板加工制造，柜构架采用钢板五折边立柱（美国GE公司P/V柜结构技术），并由自攻螺钉连接而成，结构刚度好，强度、精度高。
1.3.3 柜体中手车室采用中置式结构，整体美观，专用开关手车具有手车体积小，外形美观，工艺性好，手车推进和拉出省力，并且手车互换性好特点。
1.3.4 中置式开关手车和中置轨道连接简单可靠，并且运输车美观、强度好。
1.3.5 本型开关柜具有防止误操作断路器、防止带负荷推拉可移开部件、防止带电合接地开关、防止接地开关在接地位置送电和防止误入带电间隔（即简称“五防”）的功能。”
1.4高压开关柜主要元件清单；
元件名称
型号及规格
生产厂家
高压真空断路器
W-VCB-12/630-31.5
上海西屋电气
电流互感器
LZZBJ9-12/150b/3 150/5,0.5/10P15级
上海泰成
电流互感器
LZZBJ9-12/150b/2 500/5,0.2/0.2S级
上海泰成
电流互感器
LZZBJ9-12/150b/3 150/5,0.5/10P15级
上海泰成
电流互感器
LZZBJ9-12/150b/3 500/5,0.5/10P15级
上海泰成
电压互感器
REL-10 0.2/0.2级 10/0.1KV
上海泰成
电压互感器
REL-10 0.5/6P级 10/√3 0.1/√3 0.1/3KV
上海泰成
零序互感器
AK-LH-∅100
上海泰成
避雷器
Y5SCG-15/45
上海高瓷
接地开关
JN15-12-210
上海正力
熔断器
RN2-1000/63
上海高瓷
带电显示器
GSN-10/T
上海哈路啦
温湿度控制器
NWK-P2（TH）
上海哈路啦
微机保护装置
PMC-6510
深圳中电
微机保护装置
PMC-6830
深圳中电
微机保护装置
PMC-53V
深圳中电
操控仪
WTR2000-CY
美国西屋电气
电能表/电流表
WHK806Z-9S4
上海西屋
触头盒
CH-10/630A
嘉兴海磁
绝缘子
ZJ-10
嘉兴海磁
套管
TG-10
嘉兴海磁
柜体
800*1500*2300
上海锐电
分支母线
TMY-30*3
上海铜排厂
分支母线
TMY-100*10
上海铜排厂
水平母线（A,B,C）
TMY-100*10
上海铜排厂
中性线（PE）
TMY-40*10
上海铜排厂
1.5高压开关柜备品备件及专用工具清单：
序号
型 号
数 量
备 注
1
RN2-1000/63
2

2
GSN-10/T
3
3
熔丝2、3、6A
各5只
4
GZ58插头、插座
1套
5
运输车
2
6
接地刀操作手柄
4
7
储能手柄
4

1.6高压开关柜主要技术参数：

序 号
项 目
单 位
数 量
1
系统额定电压
kV
10
2
额定电压
kV
12
3
额定电流
A
630
4
额定短路开断电流
kA
25
5
额定短时耐受电流（4S）
kA
25

额定短时耐受时间
s
4
6
额定短路关合电流（峰值）
kA
63
7
额定峰值耐受电流
kA
63
8
额定单个电容器组开断电流
A
400
9
额定短时工频耐压
kV
相间：42，隔离断口：48
10
额定雷电冲击耐压（峰值）
kV
相间：75，隔离断口：85
11
机械寿命

30000
12
外形尺寸（宽×深×高）
㎜
800×1500×2300（馈线、PT柜）
800×1500×2300（进线）
13
重量（真空开关柜）
kg
约800
14
防护等级

IP4X

2、 高压开关柜生产遵循的标准：
我方提供的10KV高压开关柜符合以下标准：
GB3906 “3～35KV交流金属封闭开关设备”
GB311.1 高压输变电设备的绝缘配合
GB763 交流高压电器开关柜订货技术条件
GB5582 高压电力设备外绝缘污秽等级
GB11022 高压开关设备通用技术条件
SD/T318 高压开关柜闭锁装置技术条件
DL/T539 户内交流高压开关柜和元部件凝露及污秽试验技术条件
GB1207 电压互感器
GB1208 电流互感器
GB11032 交流无间隙金属氧化锌避雷器
GB8087 高压支柱瓷绝缘子
GB/T16927.1 高压试验技术
GB7354 局部放电测量
DL/T404 户内交流高压开关柜订货技术条件
DL/T593 高压开关设备的共用订货技术条件
DL403 10～35千伏户内高压真空断路器订货技术条件
GB2706 《交流高压电器动热稳定试验方法》
GB763 《交流高压电器在长期工作时的发热》
3、 10KV高压开关柜使用环境条件：
3.1 海拔高度： <1000米；
3.2 环境温度： -10℃～+40℃
最大日温差： 15℃；
3.3 污秽等级： II级；
3.4 相对湿度： 月均≤90% 日均≤95%;
3.5 地震烈度及加速度： 8度；
水平加速度0.2g,
垂直加速度0.1g；
3.6 泄漏比距： 20mm/KV（以最高工作电压计算）；
3.7 安装场所： 户内；
3.8 中性点运行环境： 10KV系统中性点不接地。
4、 10KV高压开关柜主要技术
4.1 系统概况：
系统电压： 10KV
系统最高电压： 12KV
系统额定频率： 50Hz
系统中性点接地方式： 不接地
4.2 安装地点： 户内
4.3 接线方式： 单母线分段双列布置
4.4 其他：柜内所有设备为加强绝缘型，其泄漏比距≥2.0cm/KV(有机绝缘)和 ≥1.8cm/KV(瓷绝缘)
4.5 开关柜基本参数：
4.5.1 型式：铠装中置移开式金属封闭开关柜
4.5.2 额定频率： 50Hz
4.5.3 额定电压： （即最高工作电压）12KV
4.5.4 额定电流：
主变进线： 630A
馈线柜： 630A
4.5.5 额定热稳定电流：
主变进线 25KA
馈线柜： 25KA
4.5.6 额定热稳定时间4s；
4.5.7 额定短路关合电流：
馈线柜： 63KA
主变进线及母联柜： 63KA
4.5.8 额定动稳定电流（峰值）
馈线柜： 63KA
主变进线： 63KA
4.5.9 额定绝缘水平：
相对地：一分钟工频耐压42KV，隔离断口48KV；
相对地：雷电冲击耐压（峰值）75KV，隔离断口85KV。
4.6 开关柜结构：
4.6.1 柜体为进口敷铝锌板经多重折边处理，整个柜体坚固，安装后不会扭曲和摇晃，开关柜运输设可拆卸吊环。
4.6.2 开关柜根据功能用隔板分成断路器室、母线室、继电器仪表室、并有贯穿二次电缆通道。出线高压电缆头做在开关柜底部下面，柜内做好分别固定A、B、C相的支架。进线开关柜为封闭式母线桥，从柜顶穿过。
4.6.3 整个柜体外壳的防护等级为IP4X。
4.6.4 开关柜采用结构合理、可靠有效的机械联锁装置，达到“五防”要求。
4.6.5 开关柜设有观察窗。开关柜后门便于开启对线路侧电缆头验电。
4.6.6 开关柜满足相对地、相间的空气间隙不小于125mm，带电体对绝缘隔板空气间隙不小于30mm。绝缘材料采用具有耐电弧、阻燃、耐泄漏电流的SMC模板。
4.6.7 开关柜的柜体设计保证断路器开断、关合时不造成控制保护元件的误动。
4.6.8 开关柜内设置温湿度控制器，以便自动控制柜内电加热器，使柜内空气加热去湿，维持柜内的绝缘水平。
4.6.9 开关柜内设置有金属隔板，母线绝缘套管，顶部设单独的压力释放通道。
4.6.10 柜内设有接地线端子。
4.6.11 开关柜的前、后上部有标识开关柜编号和用途的标识牌。
4.6.12 开关柜设有带电显示器和出线接地开关。
4.6.13 断路器装设操作次数的计数器。
4.6.14 真空断路器设有易于监视真空灭弧室触头磨损程度的标记。
4.6.15 同型号的断路器柜尺寸统一，保证设备的互换性。
4.6.16 母排为铜质并且绝缘化。
4.6.17 开关柜上装设保护监控装置.
4.6.18 开关柜上装设控制开关，并且有接地、遥控、分、合标志。
4.7 VS1-12型真空断路器：
4.7.1 额定电压（即最高工作电压）12KV
4.7.2 额定频率：50HZ
4.7.3 额定电流
馈线柜：630A
主变进线：630A
4.7.4 额定开断电流及关合电流

额定开断电流
额定关合电流（峰值）
馈线柜
25KA
63KA
主变进线
25KA
63KA
4.7.5 额定热稳定电流和额定动稳定电流

热稳定电流
动稳定电流（峰值）
馈线柜
25KA
63KA
主变进线
25KA
25KA
4.7.6 额定热稳定时间：4s
4.7.7 合闸时间 70ms
4.7.8 全分闸时间 60ms
其中固有分闸时间 45ms，燃弧时间 15ms
4.7.9 三相触头分合闸不同期时间<2ms
4.7.10 自动重合闸操作顺序
馈线柜 分-0.3s-分合-180s-分合
进线柜 分-180s-分合-180s-分合
4.7.11 开断能力
恢复特性
短路水平
振幅系数
上升率KV/US
100%
1.4
0.34
60%
1.5
0.84
10%～30%
1.5
1.7
b. 额定短路开断电流的开断次数
25KA 50次数
40KA 30次数
c. 额定电流的开断次数 20000次
d. 机械寿命 20000次
e. 开断小电感电流0.5～10A，过电压系数小于2.5p.u
f. 开断电容电流
开断多组电容器并联时的额定电流（单个电容器组）400A，过电压系数不大于2.5p.u。
g. 断路器合闸时，触头弹跳时间小于2ms，无明显过电压；
h. 切电感时无截流过电压，截流值不大于5A。
4.7.12额定绝缘水平

主绝缘对地
隔离断口绝缘
1分钟工频耐压
42KV
48KV
雷电冲击耐压（峰值）
75KV
85KV
4.7.13操作机构
直流电动机储能，也可手动储能。弹簧操动机构附开关动作计数器。额定直流电压220V。一次储能后完成合－分－合操作。合闸电压范围80%－110%。当分闸电压降到65%时能可靠分闸；当分闸电压降到30%以下时，不能分闸。操作机构具有防跳跃性能。
4.8电压互感器（REL-10型）：
4.8.1额定电压：10//0.1//0.1/3KV
4.8.2额定频率： 50Hz
4.8.3额定绝缘水平：
1分钟工频耐压 42kV，
雷电冲击耐压（峰值） 75kV。
4.8.4准确度及容量
100/3 1.0级50KV
100/ 0.2级50KV
4.9 电流互感器 进线装设三相电流互感器，母联柜、出线柜装设二相电流互感器。
4.9.1额定电流变比
按图纸
4.9.2额定绝缘水平
1分钟工频耐压 42kV，
雷电冲击耐压（峰值） 75kV。
4.9.3额定频率： 50Hz
4.9.4准确度及容量
按图纸
4.9.5额定热稳定电流
按图纸
4.9.6额定热稳定时间3S
4.9.7额定动稳定电流
额定动稳定电流为各电流互感器稳定的2.5倍。
4.10氧化锌避雷器（Y5SCG-15/45）
4.10.1系列标称电压 10kV
4.10.2避雷器额定电压 17kV
4.10.3最大工作电压Uc 14kV
4.10.4 8/20μs，5KA残压值 45KV
4.10.5 热容量 13.kj/KV Uc。
4.10.6 方波涌流量550A/2ms。
5、技术文件和图纸
5.1 商务合同生效半个月内，我方向买方提供下列技术文件3份。
总装图
基础图
操作机械电气原理图：
5.2 订货单位于合同签定后壹个月内，向供货方提供二次原理接线图。
5.3 产品出厂时，供货方将提供每台开关柜合格证书及本工程叁套完整的出厂文件，另附贰本安装使用说明书。
6、开关柜的试验
6.1 型式试验
高压开关柜生产厂家投标时保证提供权威部门的型式试验报告。
型式试验符合DL404-91《户内交流高压开关柜订货技术条件》的规定。
6.2 出厂试验
检测名称
检测项目
技术要求
一般检查
柜体外观检查
符合图纸工艺要求,防腐层可靠;表面涂层均匀,牢固,无脱落、起泡现象,1m处无明显色差
元件参数检查
所装元件的参数与图纸相符
元件安装
元件安装符合图纸规范要求，整齐牢固,布局合理,电气间隙、飞弧距离符合相技术要求，开关高度方便用户进出线电缆的安装
一次线检查
母线规格按图施工,布局横平竖直,搭接处平整、自然,打孔处无毛刺、螺丝选用正确,螺丝拧紧;油漆界面平齐
二次连线检查
二次线按图纸施工,无错接、漏接;二次行线整齐美观,符合工艺要求;号码管穿套正确,接线鼻、螺丝选用合理并拧紧
高压电气间隙与
爬电距离
10KV电气间隙≮125;爬电≮184
铭牌、标牌检查
铭牌、标牌、警告牌正确齐全,易识别
机械操作
高压开关操作
5次操作无故障且分、合位置正确操作过程不做调整
高压柜“五防”检查
联锁灵活可靠,“五防”符合相关标准要求
箱门
柜门开合灵活打开角度不小于105度
主回路
电阻测量

高压侧
A相

B相

C相

接地有效性
各元件及金属构件的接地牢固、连续接地电阻符合厂标规定；
1分钟
工频耐压
高压侧
相间
42KV无击穿及闪络
相对地
42KV无击穿及闪络
隔离断口
48KV无击穿及闪络
低压辅助回路
2.0KV无击穿及闪络
功能试验
高压开关电动操作试验
电动分合五次无异常分合指示灯指示正确;
二次保护回路动作试验
二次保护回路动作正确;
试验复位
试验后各元件复位
试验中被拆除或短接的二次线均复位,被拆除的一次线（如避雷器）均复位,一、二次紧固件均拧紧
6、开关柜的试验
6.1 型式试验
高压开关柜生产厂家投标时保证提供权威部门的型式试验报告。
型式试验符合DL404-91《户内交流高压开关柜订货技术条件》的规定。
6.2 出厂试验
每台高压开关柜均在工厂内进行整台组装并进行出厂试验，出厂实验的技术数据随产品一起交付需方。产品在拆装前对关键的连接部位和部件作好标记。
6.2.1 高压开关柜单元都在制造厂进行出厂试验，并附合格证书。
6.2.2 回路的工频耐压试验（含局部放电试验）。
6.2.3 主回路和控制回路的工频耐压试验。
6.2.4 测量主回路电阻。
6.2.5 机械性能、机械操作及机械防止误操作装置或电气联锁装置功能的试验。
6.2.6 仪表、继电保护元件校验及接线正确性的检定。
6.2.7 在使用中可以互换的具有同样额定值和结构的组件，检验互换性。
