三峡大学　试卷纸　 班级 学号　　　　　 　姓名　　　　 　　

试　题　不　要　超　过　密　封　线

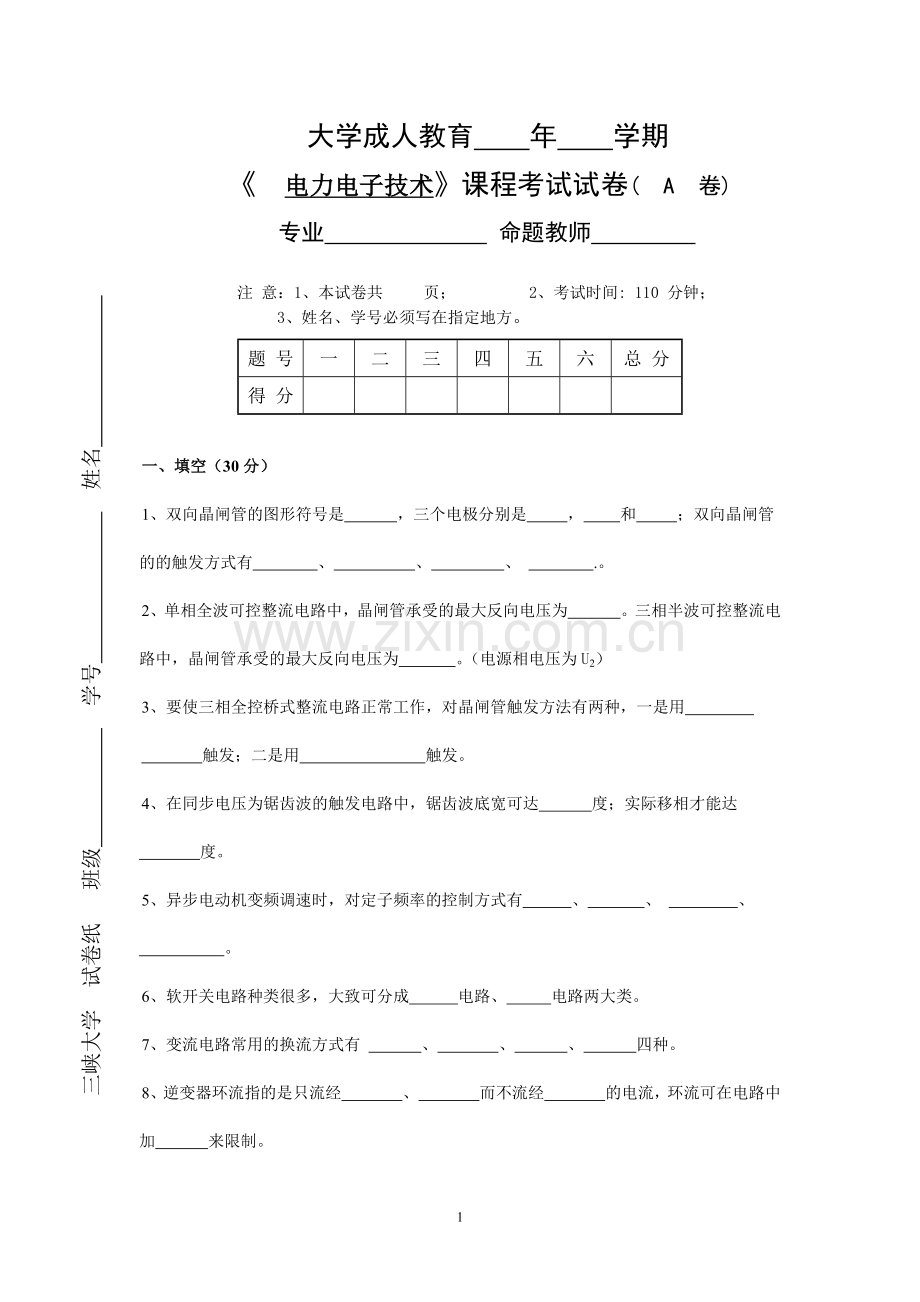

大学成人教育 年 学期
《 电力电子技术》课程考试试卷( A 卷)
专业 命题教师

注 意：1、本试卷共 页； 2、考试时间: 110 分钟；
3、姓名、学号必须写在指定地方。
题 号
一
二
三
四
五
六
总 分
得 分

一、填空（30分）
1、双向晶闸管的图形符号是            ，三个电极分别是         ，        和          ；双向晶闸管的的触发方式有               、                   、                 、                 .。
2、单相全波可控整流电路中，晶闸管承受的最大反向电压为             。三相半波可控整流电路中，晶闸管承受的最大反向电压为             。（电源相电压为U2）
3、要使三相全控桥式整流电路正常工作，对晶闸管触发方法有两种，一是用
              触发；二是用                              触发。
4、在同步电压为锯齿波的触发电路中，锯齿波底宽可达             度；实际移相才能达              度。
5、异步电动机变频调速时，对定子频率的控制方式有            、             、                 、                    。
6、软开关电路种类很多，大致可分成           电路、          电路两大类。
7、变流电路常用的换流方式有              、               、             、            四种。
8、逆变器环流指的是只流经               、               而不流经               的电流，环流可在电路中加            来限制。
9、提高变流置的功率因数的常用方法有                     、                                       、                   。
10、绝缘栅双极型晶体管是以                                作为栅极，以                               作为发射极与集电极复合而成。
 二、             判断题,（20分）（对√、错×）
1、    半控桥整流电路，大电感负载不加续流二极管，输出电压波形中没有负向面积。(      )
2、采用两组反并联晶闸管的可逆系统，供直流电动机四象限运行时，其中一组逆变器工作在整流状态，那么另一组就工作在逆变状态。                     （     ）
3、晶闸管并联使用时，必须注意均压问题。                           （     ）
4、无源逆变指的是不需要逆变电源的逆变电路。                       （     ）
5、并联谐振逆变器必须是呈电容性电路。                             （     ）
6、直流斩波电路只能实现降低输出直流电压的作用                     （     ）
7、无源逆变指的是把直流电能转变成交流电能回送给电网。             （     ）
8、在三相半波可控整流电路中，晶闸管承受的最大反压为倍相电压U2。（     ）
9、三相全控桥整流电路中，输出电压的脉动频率为150Hz。             （     ）
10、变频调速实际是改变电动机内旋转磁场的速度，达到改变输出转速的目的。（     ）
三、选择题（每题2分 10分）
1、α为        度时，三相桥式全控整流电路，带电阻性负载，输出电压波形处于连续和断续的临界状态。
A、0度。B、60度。C、30度。D、120度。
2、晶闸管触发电路中，若使控制电压UC=0，改变       的大小，使触发角α=90º，可使直流电机负载电压Ud=0。达到调整移相控制范围，实现整流、逆变的控制要求。
A、       同步电压，  B、控制电压，  C、偏移调正电压。
3、能够实现有源逆变的电路为            。
A、三相半波可控整流电路，       B、三相半控整流桥电路，
C、单相全控桥接续流二极管电路，  D、单相桥式全控整流电路。
4、如某晶闸管的正向阻断重复峰值电压为745V，反向重复峰值电压为825V，则该晶闸管的额定电压应为（　　）
A、700V　　　B、750V　　　C、800V　　　D、850V
5、单相半波可控整流电阻性负载电路中，控制角α的最大移相范围是(      )
A、90°              B、120°             C、150°             D、180°
四、问答题（20分）
1、 实现有源逆变必须满足哪些必不可少的条件？（6分）

2、 根据对输出电压平均值进行控制的方法不同，直流斩波电路可有哪三种控制方式？并简述其控制原理。（7分）

3、 电压型逆变电路中反馈二极管的作用是什么？为什么电流型逆变电路中没有反馈二极管？（7分）

 五、计算题（每题10分，20分）
1．在图示升压斩波电路中，已知E=50V，负载电阻R=20Ω，L值和C值极大，采用脉宽调制控制方式，当T=40µs，ton=25µs时，计算输出电压平均值U0，输出电流平均值I0。

2、三相半波整流电路，如图所示：将变压器二次侧绕组等分为二段，接成曲折接法，每段绕组电压为100V。试求：
（1）        晶闸管承受的最大反压是多少？

（2）        变压器铁心有没有直流磁化？为什么？

《电力电子技术答案
一、填空
1、 第一阳极T1，第二阳极T2，门极G；I+，I-，III+，III-；

2、U2；U2。
3、大于60º小于120º的宽脉冲，脉冲前沿相差60º的双窄脉冲，
4、240º；0º—180º。
5、恒压频比控制、转差劲频率控制、矢量控制、直接转矩控制。
6、零电压、零电流
7、器件换流；电网换流；负载换流；强迫换流。
8、两组反并联的逆变桥；不流经负载；采用串联电抗器。
9、减小触发角；增加整流相数；采用多组变流装置串联供电；设置补偿电容。
10、电力场效应晶体管栅极为栅极；以电力晶体管集电极和发射极
二、判断题,
1、√；2、╳；3、╳；4、╳；5、√；6、╳；7、╳；8、╳；9、╳；10、√；
一、       选择题
1、  B；2、C；3、A、D；4、A；5、D。
二、       问答题
1、  实现有源逆变必须外接一直流电源，其方向与晶闸管电流方向相同，其数值要稍大于逆变桥电压，才能提供逆变能量。另外变流器必须工作在β<90º，（α>90º）区域，使Ud<0，才能把直流功率逆变为交流功率返送电网。
2、  第一种调制方式为：保持开关周期不变，改变开关导通时间ton称为脉宽调制。简称“PWM”调制。第二种调制方式为：保持开关导通时间ton不变，改变开关周期，称为频率调制。简称为“PFM”调制。第三种调制方式为：同时改变周期T与导通时间ton。使占空比改变，称为混合调制。
3、  电压型逆变器当交流侧为阻感性负载时，需要向电源反馈无功功率。直流侧电容起缓冲无功能量的作用。为了给交流侧向直流侧反馈的无功能量提供通道，逆变桥各臂开关器件都反并联了反馈二极管。
而对电流型逆变器来说，当交流侧为阻感负载时，也需要提供无功能量反馈，但直流侧电感起缓冲无功能量的作用，因反馈无功能量时，直流电流并不反向，因此不必象电压型逆变器那样要给开关器件反并联二极管。
五、计算题
1、133．3V；6。67A。
2、423.8V
   没有被磁化。因为在曲折接法时，流过同一相的两段绕组的电流大小相等，方向相反，故变压器铁心内不会被直流磁化。
