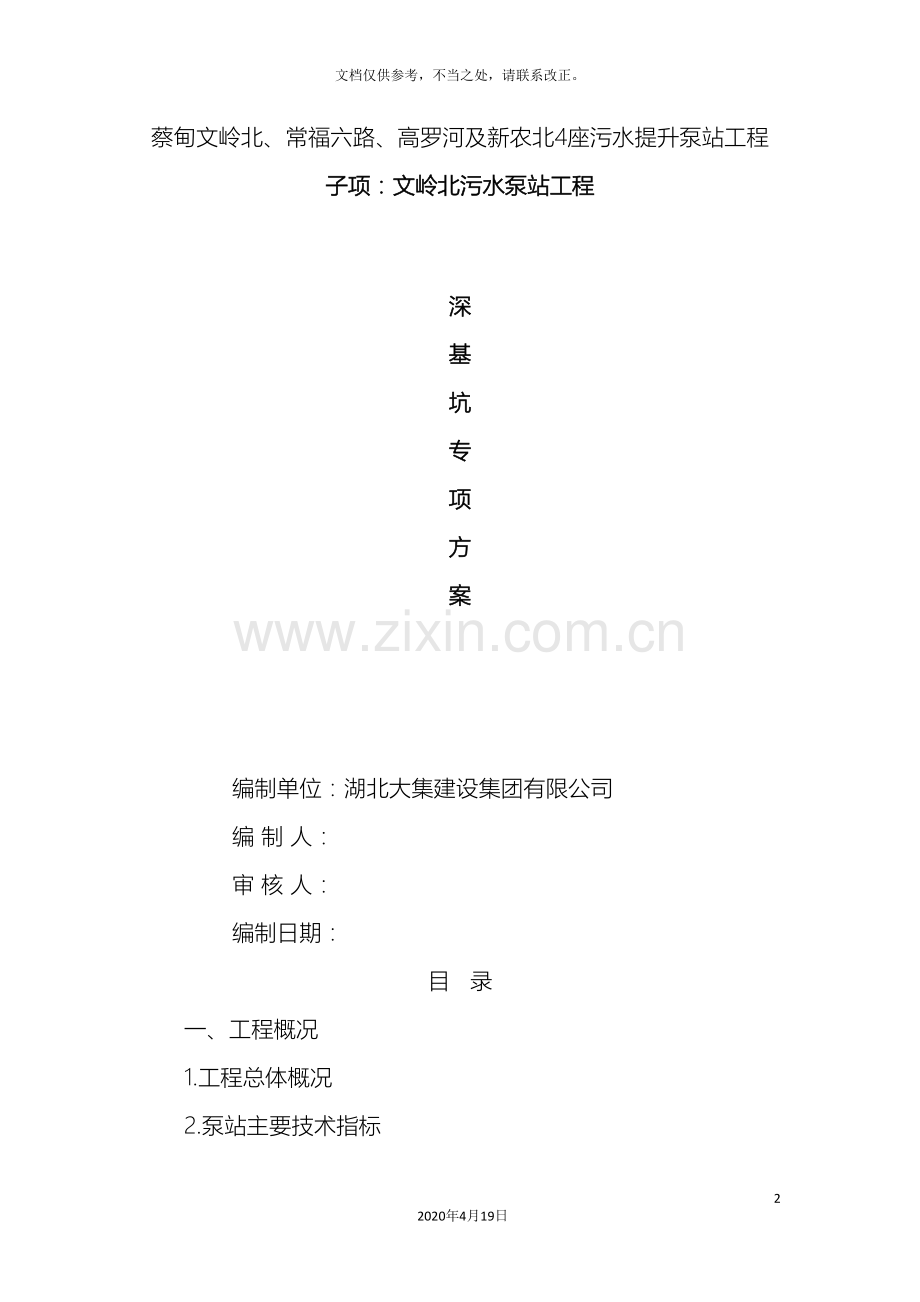

蔡甸文岭北、常福六路、高罗河及新农北4座污水提升泵站工程
子项：文岭北污水泵站工程

深
基
坑
专
项
方
案

编制单位：湖北大集建设集团有限公司
编 制 人：
审 核 人：
编制日期：
目 录
一、工程概况
1.工程总体概况
2.泵站主要技术指标
3.泵站平面位置
4.工程地质条件
5.工程附近交通情况
二、编制依据
三、施工方案
1.施工准备
2.操作工艺
3.质量标准
4.成品保护
5.应注意的质量问题
四、钢板桩支护
1.钢板桩的选用
2.打桩设备
3.钢板桩施工方法
五、质量保证措施
1.质量保证的组织措施
2.质量控制的技术措施
六、深基坑监测
七、施工安全保障措施
1. 组织保障
2.文明施工及现场管理
3.保洁措施及其它
4.应急救援预案
八、地下管线和周围构筑物的保护
1. 原有地下管线保护措施
2.周围构筑物的保护
九、劳动力计划
十、应急预案

一、 工程概况
1.工程总体概况
常福工业示范园常安路污水提升泵站及压力管道工程服务范围主要为常安路、常丰路、常开路、常北大道及常福大道周边，服务面积为2223ha，属于常福工业示范园污水收集、处理系统。根据《常福工业示范园常安路污水提升泵站修建性详细规划》,该泵站及压力管道主要实现园区污水的有序排放。
主要施工内容：污水提升泵站一座（Q=1.8m³/s），2根DN800污水压力管道共1623.1m，DN100污水压力管道共17.4m。该泵站位置选择在黄星大道（原常安路）与常利路交叉路口东南侧，规划用地性质属于雨水、污水处理用地，现状用地位于在建黄星大道（原常安路）施工土及现状鱼塘、藕塘上。规划用地红线总面积3624㎡，可建设面积1646㎡，实际建设面积（围墙包围面积）1565.6㎡。该泵站主体构筑物主要由格栅间、泵房、阀门井、流量计井、配电房等组成。
2.泵站主要技术指标
2.1建筑技术指标
(1)建筑等级：三级建筑，设计使用年限：50年。
(2)建筑耐火等级：二级。
(3)仓库生产火灾危险分类：为戊类。
(4)防水等级：屋面防水等级为Ⅱ级，合理使用年限为 。
(5)根据室内环境污染控制的要求，本工程为Ⅰ类。
2.2结构技术指标
(1)建筑结构的安全等级为二级，设计使用年限为50年。
(2)抗震设防烈度为6度，抗震设防类为乙类。框架结构抗震等级为四级。
(3)建筑的场地类别为Ⅱ类，地基基础设计等级为丙级。
(4)基本风压为0.35KN/㎡，基本雪压为0.50kN/㎡，地面粗糙度为B类。
(5)使用荷载标准值：地面堆载为10kN/㎡。池顶走道板活荷载标准值为2kN/㎡。
(6)地下部分及屋面混泥土结构的环境类别为二a类，其余为一类。
(7)地下构筑物构件的裂缝宽度限值wmax≤0.2mm，沉井结构的施工阶段最大裂缝宽度限值wmax≤0.25mm。
(8)地下构筑物设计抗浮水位：取设计地面标高。
(9)基坑工程重要性等级为二级（基坑工程设计等级为乙级）。
3.泵站平面位置
文岭北污水提升泵站位于知音湖大道以西，用地形状为规则的正方形，净用地面积为 ㎡，工程实际用地面积（站区围墙内面积）1615㎡。泵站主体构筑物主要有格栅间、泵房、高位井、流量计井等组成。
站区内场平控制高程为23.10m，设计路面高程为23.10m~23.04m(1985国家高程基准，下同）。站区外采用1：2植草坡与现状地面接顺，局部可酌情突破泵站用地红线。
4.工程地质条件
(1)素填土，为新近填土，成分复杂，结构松散，强度及变形性能呈各向异性的软弱土层，为自稳性能差、对基坑支护不利土层，且透水性相对较强，层中赋存的上层滞水，具有随地段不同及气象条件不同水量变化大的特点，其水量不容忽视，在基坑开挖时，做好防排水工作。
(2)淤泥，含有机质、水草，植物根茎等杂质，为强度及变形性能极差的软弱土层，其自稳性能差、对基坑支护不利，在基坑开挖前，做好加固处理措施。
(3)层粉质黏土，呈可塑状态，强度一般，压缩性中，工程性质尚可，在埋藏较浅且分部稳定地段可考虑可作为管理房、配电室、高位井以及流量计的天然地基，作为基坑侧壁土层其自稳性能尚可。
(4)层老黏土为呈可硬塑状态，强度高，压缩性中，工程力学性质良好，可作为管理房、配电室、高位井以及流量计的天然地基或者基础下卧层，但注意该层具有遇水强度衰减及崩解的特性。基于此在基坑开挖时注意做好支护及防水工作。
(5)黏土夹砾石，强度高，压缩性低，工程性质较好，作为基坑侧壁土层自稳性较好，但注意该层具有遇水强度衰减及崩解的特性。基于此在基坑开挖时注意做好护及防水工作。
(6)红黏土，强度高，中压缩性，工程力学性质良好，可作为拟建泵房和格栅的天然地基，由于该层红黏土有较强的胀缩特性，基础施工时，注意该层的防水保湿，避免红黏土因膨胀收缩引起强度衰减。
(7)含泥灰岩，属软岩，强度高，无溶洞发育，工程力学性质良好。
(8)中风化泥灰岩，属坚硬岩，强度高，工程力学性质良好。
5.工程附近交通情况
本工程紧邻知音湖大道，交通便利。
二、编制依据
1.《文岭北污水泵站工程》施工图设计。
2.主要规程、规范
《地基与基础工程施工质量验收规范》
《建筑工程施工质量验收统一标准》
《建筑机械使用安全技术规程》
《 建筑基坑支护技术规程》
《地基与基础工程施建筑基坑工程技术规范》
《建筑变形测量规程》
3、工程勘察报告
三、施工方案
1.施工准备
（1）主要机具：
a:挖土机械有：大型挖掘机2台、自卸汽车3台。
b:一般机具有：铁锹（尖、平头两种）、钢卷尺以及坡度尺。
C、水准仪、经纬仪
（2）作业条件：
a:土方开挖前，应根据施工方案的要求，将施工区域内的地下、地上障碍物清除和处理完毕。
b:建筑物或构筑物的位置或场地的定位控制线（桩）、标准水平桩及开槽的灰线尺寸，必须经过检验合格；并办完预检手续。
c:夜间施工时，应有足够的照明设施；在危险地段应设置明显标志，并要合理安排开挖顺序，防止错挖或超挖。
d:开挖有地下水位的基坑槽、管沟时；应根据当地工程地质资料，采取措施降低地下水位。一般要降至开挖面以下0.5米，然后才能开挖。
e:施工机械进入现场所经过的道路、桥梁和卸车设施等，应事先经过检查，必要时要进行加固或加宽等准备工作。
f:选择土方机械，应根据施工区域的地形与作业条件、土的类别与厚度、总工程量和工期综合考虑，以能发挥施工机械的效率来确定，编好施工方案。
g:施工区域运行路线的布置，应根据作业区域工程的大小、机械性能、运距和地形起伏等情况加以确定。
h:在机械施工无法作业的部位和修整边坡坡度、清理槽底等，均应配备人工进行。
i:熟悉图纸，做好技术交底。
2.操作工艺
(1)深基坑开挖
测放深基坑的开挖中心线，确定深基坑口开挖宽度，并用石灰线标明开挖边线，开挖过程中如遇有土质较差的地段加大开挖基坑坡度。
泵房基底标高10.85m，格栅间基底标高13.55m，现状地面标高约20.6m，泵房基坑深度约10.0m，格栅间基坑深度约7.1m。基坑工程重要性等级为二级（基坑工程设计等级为乙级）。
泵房基坑分两级边坡开挖，第一级边坡高度为5.0m，边坡坡率为1：1.5,第二级边坡高度为5.0m，边坡坡率为1：0.75,两级边坡之间设置3.5m宽度的平台。
格栅间基坑分两级边坡开挖，第一级边坡高度为5.0m，边坡坡率为1：1.5,第二级边坡高度为2.1m，边坡坡率为1：0.5,两级边坡之间设置3.5m宽度的平台。
泵房北侧和格栅间南侧基坑之间的高差约2.7m，采用放坡开挖，边坡坡率约1：0.5。
边坡脚距离泵房和格栅间外壁约0.8m，边坡均采用彩条布或喷水泥浆进行护面保护。
深基坑开挖的上层、下层土翻挖至深基坑外侧并装车内转至业主指定的堆土场地，待深基坑回填时转回。
土方开挖时，采用1台挖掘机开挖深基坑，1台挖掘机进行土方翻挖，3台汽车转土。
基础的底层土不得有淤泥和碎土，严禁发生超挖，如有超挖选用砾石砂或旧料填实，不得用土回填。
（2）安全围护
防护措施设于基坑周边，与基坑边距离大于1.5m处，采用钢管搭设加密护栏，并于钢管上涂刷安全标志，设置专人进行巡逻。另外，深基坑顶边5米以内不得堆土堆料。基坑开挖时，对边坡坡体、周边15m范围内的电线杆、房屋和地下管线等建（构）筑物的变形进行观测，并对电线杆等建（构）筑物采取可靠的保护措施。边坡坡体和地下管线位移观测点间距约20m，每根电线杆布置至少一个位移观测点，房屋根据其结构和位置适当加密位移观测点。基坑开挖应根据设计要求进行监测，实施动态设计和信息化施工。
距离基坑周边15m范围内不得重型车辆行驶，堆土、堆载高度不得超过0.6m。基坑土方开挖严格按照设计要求执行，基坑周边堆载不得超过设计规定。
（3）验槽
由施工单位自检，再请建设单位、监理单位、设计单位和勘察单位对沟槽底高程、地基承载力等是否符合规范及设计要求进行验收，验槽合格后方能进行下一道工序。若遇软弱基础，地基承载力达不到设计要求，报请设计部门，再对地基进行处理。
（4）雨季施工
土方开挖一般不宜在雨季进行，否则工作面不宜过大，应逐段、逐片分期开挖。
雨季施工在开挖基坑（槽）或管沟时，应注意边坡稳定。必要时可适当放缓边坡坡度，或设支撑。同时应在坑（槽）外侧围以土堤或挖排水沟，防止地面水流入。经常对边坡、支撑、土堤进行检查，发现问题要及时处理。
3.质量标准
（1）保证项目
基坑、基槽的基底土质必须符合设计要求，并严禁扰动。
（2） 允许偏差项目

序号
项目
允许偏差（mm）
检验方法
1
2
3
槽底高程
长度、宽度
基坑边坡
+20，-20
不小于规定值
不陡于规定
用水准仪检查
用经纬仪、拉线和尺量检查
观察或用坡度尺检查
4.成品保护
（1）对定位标准桩、轴线引桩、标准水准点等，挖运土时不得撞碰。并应经常测量和校核其平面位置、水平标高和边坡坡度是否符合设计要求。定位标准桩和标准水准点也应定期复测和检验是否正确。
（2）机械土方开挖时，应防止对桩的扰动，预留20cm深人工开挖。
（3）施工中如发现有文物或古墓等，应妥善保护，并应及时报请当地有关部门处理，方可继续施工。如发现有测量用的永久性标桩或地质、地震部门设置的长期观测点等，应加以保护。在敷设有地上或地下管线、电缆的地段进行施工时，应事先取得有关部门的书面同意，施工中应采取措施，以防止损坏管线，造成严重事故。
5.应注意的质量问题
（1）基底超挖：开挖基坑不得超过基底标高。
（2）基底未保护：基坑开挖后应尽量减少对基土的扰动。如遇基础不能及时施工时，可在基底标高以上预留 20cm土层不挖，待做基础时再挖。
（3）施工顺序不合理：土方开挖宜先从低处开挖，分层、分段依次进行，形成一定坡度，以利排水。
（4）、施工机械下沉：施工时必须了解土质和地下水位情况，挖土机械一般需要在地下水位0.8m以上。
（5）、开挖尺寸不足，边坡过陡：基坑的开挖宽度和坡度，除应考虑结构尺寸要求外，应根据施工需要增加工作面宽度，如排水设施、支撑结构等所需的宽度。
（6）雨季施工时，基槽、坑底应预留30cm土层，在打混凝土垫层前再挖至设计标高。
四、钢板桩支护

1、钢板桩的选用
本工程采用放坡开挖，若遇较差土质时，采用钢板桩支护。主要作用是保证基坑边的稳固同时隔绝地下水流入基坑，起到支护边坡的作用，结合钢板桩的特性、施工方法等方面进行考虑，选用拉森Ⅲ型钢板桩。拉森Ⅲ型钢板桩宽度适中，抗弯性能好，其主要技术参数为：W=1350cm3，g=60kg/m，依地质资料及作业条件决定选用钢板桩长度15m长，要求钢板桩入土深度不小于6.9m。
2、打桩设备
采用2台振动锤，用两台吊车配合进行打桩施工。
3.钢板桩施工方法
（1）测量放线
由测量人员放出钢板支护结构的轴线和边线，然后在边线位置撒上白灰进行钢板桩的打设。
（2）钢板桩的打设
拉森钢板桩施工关系到施工止水和安全，是本工程施工最关键的工序之一，在施工中要注意以下施工有关要求：
a、采用Ⅲ型15m长密扣拉森钢板桩。拉森钢板桩采用振打入法，采用单桩逐块打设。施工时，先用吊车吊起振动锤，振动锤将钢板桩上端夹紧。然后将钢板桩吊至插桩点进行插桩，插桩时对准锁口后将钢板桩振动打入。施打前一定要熟悉地下管线、构筑物的情况。
b、打桩前，对钢板桩逐根检查，剔除连接锁口锈蚀、变形严重的钢板桩，不合格者待修整后才可使用。
c、打桩前，在钢板桩的锁口内涂油脂，以方便打入拔出。
d、在插打过程中随时测量监控每块桩的斜度不超过2%，当偏斜过大不能用拉齐方法调正时，拔起重打。
e、钢板桩施打采用屏风式打入法施工。屏风式打入法不易使钢板桩发生屈曲、扭转、倾斜和墙面凹凸，打入精度高，易于实现封闭合拢。施工时，将10-20根钢板桩成排插入导架内，使它呈屏风状，然后再施打。一般将屏风墙两端的一组钢板桩打至设计标高或一定深度，并严格控制垂直度，用电焊固定在围檩上，然后在中间按顺序分1/3或1/2板桩高度打入。屏风式打入法的施工顺序有正向顺序、逆向顺序、往复顺序、中分顺序、中和顺序和复合顺序。施打顺序对板桩垂直度、位移、轴线方向的伸缩、板桩墙的凹凸及打桩效率有直接影响。因此，施打顺序是板桩施工工艺的关键之一。其选择原则是：当屏风墙两端已打设的板桩呈逆向倾斜时，应采用正向顺序施打；反之，用逆向顺序施打；当屏风墙两端板桩保持垂直状况时，可采用往复顺序施打；当板桩墙长度很长时，可用复合顺序施打。
总之，施工中应根据具体情况变化施打顺序，采用一种或多种施打顺序，逐步将板桩打至设计标高，一次打入的深度一般为0.5-3.0米。
钢板桩施工允许偏差
板桩入土深度（cm）
不小于6.9m
板桩轴线偏差
±5cm
板桩垂直度
8%，不超10cm
支撑位置偏差
±20cm
f、密扣且保证开挖后入土不小于6.9m，保证钢板桩顺利合拢；特别是工作基坑的四个角要使用转角钢板桩。同时在四个角分别用两排16的槽钢做斜支撑。在两承台之间用两根φ600mm的钢管支撑钢板桩，加强中间段钢板桩的支撑力。
五、质量保证措施
1.质量保证的组织措施
（1）成立工程质量领导小组，由项目经理直接负责。建立质量管理网络，施工前对全体人员 (特别是挖机手)进行质量技术交底，严格按照验收规范及图纸要求组织施工，施工中接受建设、监理、及现场人员指挥、监督管理。
（2）在基坑开挖施工期间，在项目部安全生产领导小组的领导下，接受业主、监理的监督，施工期间，项目部实行24小时值班制，随时处理突发事件。
2.质量控制的技术措施
（1）基坑边线、标高控制：根据业主提供的水准点及设计图纸，控制每层土方开挖深度。土方开挖接近坑底标高时，将水准点引至坑底，控制预留20cm人工清理层，由人工清理整平。开挖时现场有专人指挥，确保不超挖，严禁挖机挖斗搅动底板下土层及碰撞桩头。
（2）基坑排水措施：遇连续阴雨天时，沿基坑周边挖沟，汇集坑内雨水，以利抽排。
（3）基坑基底的保护：基底清好一段验收一段，随后进行垫层施工，以免雨水将基底泡烂。
六、深基坑监测
基坑支护结构沉降及位移观测点以基坑外侧所做的轴线引桩表面为准，共设置5个观测点，采用一台水准仪和一台经纬仪进行沉降与位移的观测。
在基坑开挖期间，每三天观测一次，开挖结束后，应根据稳定情况适当减少观测次数，观测至基坑回填后结束。 人员安排为测量总负责人1人，施工安装监测1人，司尺员2人。
根据最小二乘法和统计检查原理对监控网的观测值进行平差计算，合理处理随机误差，正确区分测量误差与变形信息，对观测点的变形进行分析及必要的物理解释，一般采用变形绝对值作为曲线变化参数的主要控制指标。
在基坑开挖监测过程中，严格遵守有关技术规范的要求，确保质量。监测人员必须对监测数据的准确性负责，监测完毕后应签字备查。监测数据应及时校核，如有异常应及时查找原因，采取措施。
七、施工安全保障措施
1 .组织保障
（1）成立以项目经理为首的项目安全领导小组，建立安全控制网络，项目经理为安全生产责任人，应牢固树立“安全第一，预防为主“的思想，逐级建立安全生产责任制，形成有力的安全生产保证体系，杜绝一切不安全因素。
（2）专职安全员为安全施工日常执行人。每天督促检查，对查出的安全隐患及时整改，措施落实及整改情况经安全员检查合格后方可继续施工。
（3）专业施工队队长（或工长）、分包项目负责人为其分管分项工程的安全负责人，直接向项目安全领导小组负责，且设兼职安全员，负责本分项工程安全施工。
（4）专业施工班组设兼职安全员，使本工程安全管理工作纵向到底，横向到边，形成完整的安全管理保证体系。
2.文明施工及现场管理
（1）文明施工
a、加强现场安全文明施工管理，建立现场容貌管理机构，明确分工、责任落实到人。
b、遵守现场管理规章制度，做到遵纪守法，噪声作业时间按环保局的规定执行。
（2）标准化现场管理
成立以项目经理为组长、生产经理为副组长的工地领导小组，修订制度、层层发动，整顿现场，完善设施，把工作落实到实处，实现施工标准化管理。
a、贯彻文明施工的要求。推行现代经营管理方法，科学组织施工，做好现场的各项管理工作。
b、执行国家有关安全生产劳动保护的法规，建立安全生产责任制，加强规范化管理，进行安全交底、安全教育和安全宣传，严格执行安全技术方案，确保安全。
3、保洁措施及其它
按照武汉市创立卫生城市、省文明工地的标准，搞好卫生清洁工作。
（1）装土汽车轮胎打扫干净后，方可上路行驶。
（2）派专职人员在汽车装好加盖后，将车箱两侧的土铲净，以防抛洒滴漏。
（3）每天土方外运结束后，派专人上路沿线查看，如发现抛洒立即清扫干净；同时搞好弃土场出口处卫生。
（4）下班后车辆、机械统一停放整齐，派专人负责挖土区、倒土场的安全保卫工作。
（5）按建设、监理单位要求采取其它相应措施保证施工顺利进行。
八、地下管线和周围构筑物的保护：
1、原有地下管线保护措施
（1）全体项目部工作人员思想上要对管线保持高度重视。
（2）人工开挖样洞，施工前必须全部暴露清楚，便于保护。
（3）落实专人负责。
（4）管线保护工作首先办好监护，后落实专门措施，这样能有效地加以保护。
为保证公用管线在施工期间的安全，本公司拟定如下具体管线 保护措施，并在施工过程中认真贯彻实施。
（1）项目部组成以项目经理总负责，项目部施工员、安全员参加的管线保护领导小组，加强下水道新排管施工期间对原有管线的保护工作。
（2）教育每个职工从思想上高度重视保护公用管线的重要性及损坏公用管线的危害性，特别是在路口附近，现场操作人员在施工过程中更应高度重视。
（3）施工开工前，根据施工图与有关管线单位联系，并请她们到现场监护、办好有关手续(监护交底卡)。对图纸上末标明或模糊不清的地区，应委托有关物探单位进行现场测查，物探资料应分发到管线，小组所有成员，并由工区工地主任向现场施工人员和作业班组长进行详细交底。在基坑开挖前必须开好样洞，摸清周围管线实际走向、分布情况，对于地下管线情况不明的地段，应当人工先进行试挖，严禁盲目使用机械开挖，造成野蛮施工，破坏地下管线。 管线挖出后，请业主通知公用管线单位监护，共同商量决定具体加固措施。一般管线保护用钢丝绳，钢杆花兰螺丝吊空，上面盖草或其它保护物，防止外物击伤。重要管线保护必须制订具体加固方案，实施后昼夜派人监护周围。加快施工进度，抓紧时间，缩短工期，使管线早日恢复原状。发生意外情况的处理措施：在施工中万一出现意外情况，工地负责人应该临危不乱，一方面向有关管线单位反映，要求组织抢救：另一方面立即报告自己上级主管部门领导，保护事故现场，把出事地点护栏或红白带围起来，组织临时纠察队，防止伤害行人或事故扩大，施工单位领导必须组织人力、物力、财力、配合公用管线单位全力以赴投入抢险任务，缩短抢险时间，使管线尽快恢复，减少国家损失。事后要按照“三不放过”原则分析事故原因．分清事故责任，提出整改措施．杜绝类似事故的发生，并对有关人员进行通报批评或处罚等。总之，保护公用管线，在施工期间，要做到天天讲，时时讲，警钟长鸣。
2、周围构筑物的保护
（1）施工过程中，地面及附近建筑物均设置沉降观察点。
（2）落实专人，经常观察，做好记录。
（3）挖土时不将余土堆放在建筑物一侧，减轻基槽边压力。
九、劳动力计划
劳动力计划如下：
1、项目部全体人员
2、现场专职安全员1人，监测测量员2人，电工1人。
3、挖土机操作工2人，推土机操作工1人，油料工1人，修理工1人，机务队长1人，路面抛、滴、漏清理人员2人。
4、土方运输汽车队：司机3人，安全员1人。
5、人工修坡配合挖土2人。
6、后勤组：辅助工2人。
以上人员根据实际施工进度情况随时调整。
十、应急预案
由于本工程基坑土方开挖较深，考虑地下施工存在大量不可预见的因素影响，为保证施工安全，现场设置突发事件应急小组，经过建立有效的紧急情况预警机制，对现场的紧急情况进行预警，预先识别危险源和紧急情况，做好危机防范，在危机事件的潜伏期即进行及时处理。针对本工程施工特点，制定详细应急措施，准备各种应急资源（包括机械、人员、物资）并加强监测力度，一旦确认钢板桩支护出现变形过大、发生渗漏、管涌或流砂等事件，应急措施立即启动。
具体措施如下：
1、预防措施
（1）基坑开挖前，由项目技术负责人对施工班组作详细的技术交底。
（2）基坑开挖时严格按要求放坡和基坑支护，管理人员跟踪检查，随时注意土壁的变动情况，如发现有裂纹或部分坍塌现象，即时进行加固支撑，并注意支撑的稳固和土壁的变化。
（3）在距边坡15米的范围之内严禁行使汽车等大型机械，在距边坡5米的范围之内严禁堆放弃土或材料。
（4）在土方回填之前，严禁破坏基坑支护，若遭到破坏，及时进行修复。项目部要派专人定期观测基坑的变化情况，发现有较大的变形，及时通知设计院，商讨补救办法，遏制变形加大。
2、教育培训与演练
培训目的：为更好实施应急救援行动，提高应急人员应急处理能力。
培训要求：被培训人员要达到理解应急方案内容、明确个人职责的目的，熟悉本岗位的具体操作内容。
经过在模拟环境中操练，检验应急方案是否可行，提高应急人员实际操作的熟练水平。演练由应急救援小组统一组织，提出演练方案及演练内容，并就演练全过程进行跟踪和记录。经过演练，要达到确认岗位、人员、责任的目的。提高组织指挥、应急处理、快速反应的能力。
3、应急准备
（1）组织机构
组长：彭辉（项目经理）
副组长：曹中应（副经理）、徐家立（总工程师）
成员：余齐（技术负责）、俞良栋（协调经理）、万启必（材料部长）、吴绪进（安保部长）、吴志勇（综合办）、徐俊（机械部长）及各施工队负责人。（小组成员联系电话附后）
（2）领导小组职责：
a、组织制定相应的应急方案；
b、组织实行应急方案的培训演练；
c、发布启动突发事件应急救援预案的命令；
d、领导、组织、协调事故应急救援工作；
e、负责事故应急救援重大事项的决策；
f、负责发布事故的重要新闻信息；
h、向当地政府及有关部门报告事故救援情况
（3）各应急救援工作组的职责
a、医疗救治组：由曹中应组长，主要职责是：迅速组织抢救队伍，联系医疗单位予以帮助开展医疗救治工作，尽快查明致病（死）原因，提出救治措施。牢记医院的联系方式及救护车辆的行走路线要做好规划。
b、应急救援组：由彭辉任组长。主要职责是：事故往往具有发生突然、危害严重等特点，因而应急救援行动必须迅速、准确和有效。所谓有效，主要指应急救援行动的有效性，很大程度取决于应急队伍的建设与训练，应急设备、物资的配备与维护，预案的制定与落实。在事故发生时立即组织营救受害人员，迅速控制事态、消除危害后果。
c、安全保卫组：由吴绪进任组长，主要职责是：组织事故现场的安全保卫、治安管理和交通疏导工作。必要时对肇事者及相关人员采取监控措施，防止逃逸。
d、事故调查处理组：由徐家立任组长。主要职责是：深入调查事故发生原因，作出调查结论，提出处理意见；协调县（区）政府职能部门实施救援工作，监督救援措施的落实；评估事故影响，提出事故防范措施。
e、信息组：由吴志勇组长。主要职责是：负责事故发生后联系相关单位、人员、联系救援、救护发布事故警报和事故后的总结及上报。
f、技术组：由余齐负责，在应急准备和应急救援中起着主要的参谋作用。组织有关技术人员和专家为抢险救援等工作提供技术支持。
g、物资设备组：由万启必负责，紧急组织协调调配应急救援所需的各种设施、设备、物资以及生活、医药等的后勤保障。
h、善后处理组：由俞良栋任组长。主要职责是：组织营救受害人员，做好事故发生后的伤亡人员善后及其家属的安抚工作。
4. 应急启动
（1）启动时机：当土方发生坍塌或钢板桩出现严重变形时启动应急准备和响应预案。
（2）应急响应流程图（附后）
（3）实施抢险： 一旦发生险情，由险情发现第一人迅速向指挥部报告，由总指挥下达命令启动应急预案。
（4）内、外部信息沟通：信息组负责联系各个小组，以及相关救援部门。具体联系方式（附后）
（5）抢险措施
a、总指挥带领指挥部、义务抢险队成员到材料仓库内领取所需的抢险器材，5分钟内赶到坍塌现场。
b、义务抢险队成员每两人一组，发现伤员及时抬出事故现场。（若抢险人员不足时，项目部各工长应组织各自所辖范围内的人员，协助抢险）。
c、项目工程师、项目安全员指导土方工用铁锹开挖坍塌的土方，保证被 埋在土内的人员得到及时救护并对坍塌周围的边坡进行加固。
（6）伤员抢救
a、坍塌现场发现有人员受伤，应由义务抢险队成员两人一组将伤员抬出事故现场，并放到指定位置。
b、由救护员现场急救（人工呼吸、紧急包扎等），医务人员如已赶到现场则由医务人员进行抢救。
c、若伤者伤势严重应立即送往医院治疗，120救护车赶到现场则由救护车运送。
（7）秩序维护
为防止在非常时期造成抢险现场秩序混乱，而耽搁抢险时机，由项目安全保卫组负责维持现场秩序，安置伤员及引导救护车辆进出施工现场，确保救生通道的畅通。如发现通道有碍通行应立即疏散人员清理通道内的障碍物。
（8）善后处理
a、抢险结束后，善后处理小组清理现场，技术小组和事故处理小组对其它存在塌方隐患的地方进行支撑加固。
b、安全小组对清理并加固后的基坑坑边进行检查、验收，以确保基坑安全。
附件一：相关部门联系方式
紧急求助电话：火警：119 治安报警：110
救护：120 交通事故报警：122

预案启动流程图

应急救援指挥部发布命令
突发事件发生

善后处理组

信
息
管
理
组
救
援
小
组
事
故
调
查
组
后
勤
保
障
组

医
疗
救
护
组
技术组
安
全
保
卫
组

应急小组电话联系方式表

地址： 项目部安保部
固话：69162418
姓名
职务
办公电话
联系电话
备注
徐涛
总指挥
69162418

董事长
吴家生
副总指挥
69162418

总经理
陈春山
副总指挥
69160068

副经理
俞良栋
善后处理组
---

（组长）
吴绪进
安全保卫组
69160068

（组长）
万启必
物资设备组
69165801

（组长）
彭辉
应急救援组
69165988

（组长）
曹中应
医疗救护组
---

（组长）
吴志勇
信息管理组
69162418

（组长）
徐家立
事故调查组
---

（组长）
余齐
技术组
---

（组长）

水平位移监测日报表

工程名称： 报表编号： 天气：
观测者： 计算者： 测试日期：
序号
本次位移mm
累计位移mm
变化速率mm/d

测
点
布
置
示
意
图

备注

累计位移最大值： mm 本次位移最大值： mm
施工工况： 施工负责人：
巡视监测日报表
工程名称： 报表编号：
观测者： 观测日期： 年 月 日
分 类
巡视检查内容
巡视检查结果
备注
自
然
条
件
气温

天气状况

支
护
结
构
支护结构成型质量

支撑裂缝

钢板桩渗漏情况

墙厚土体沉陷、裂缝及滑移

施工 工况
基坑周边地面堆载情况

监
测
设
施
基准点、测点完好状况

观测工作条件

检测元件完好情况

观
测
部
位
示
意
图

记录人： 施工负责人：

预警流程图

出现险情
施工班组长
现场技术人员
工区主任
项目总工
组织人员撤离
汇报
汇报
汇报
组织人员处理险情

质量保证体系

安全保证体系

环境保护组织机构

政府环保部门
签订责任状
环保责任人
项目经理部
环保措施、制度
签订责任状
环保责任人
施工队
按施工作业
落实措施、制度
签订责任状
环 保 员
工 班
按工序分解措施
国家有关法规
环保协议
反馈信息
监督管理
