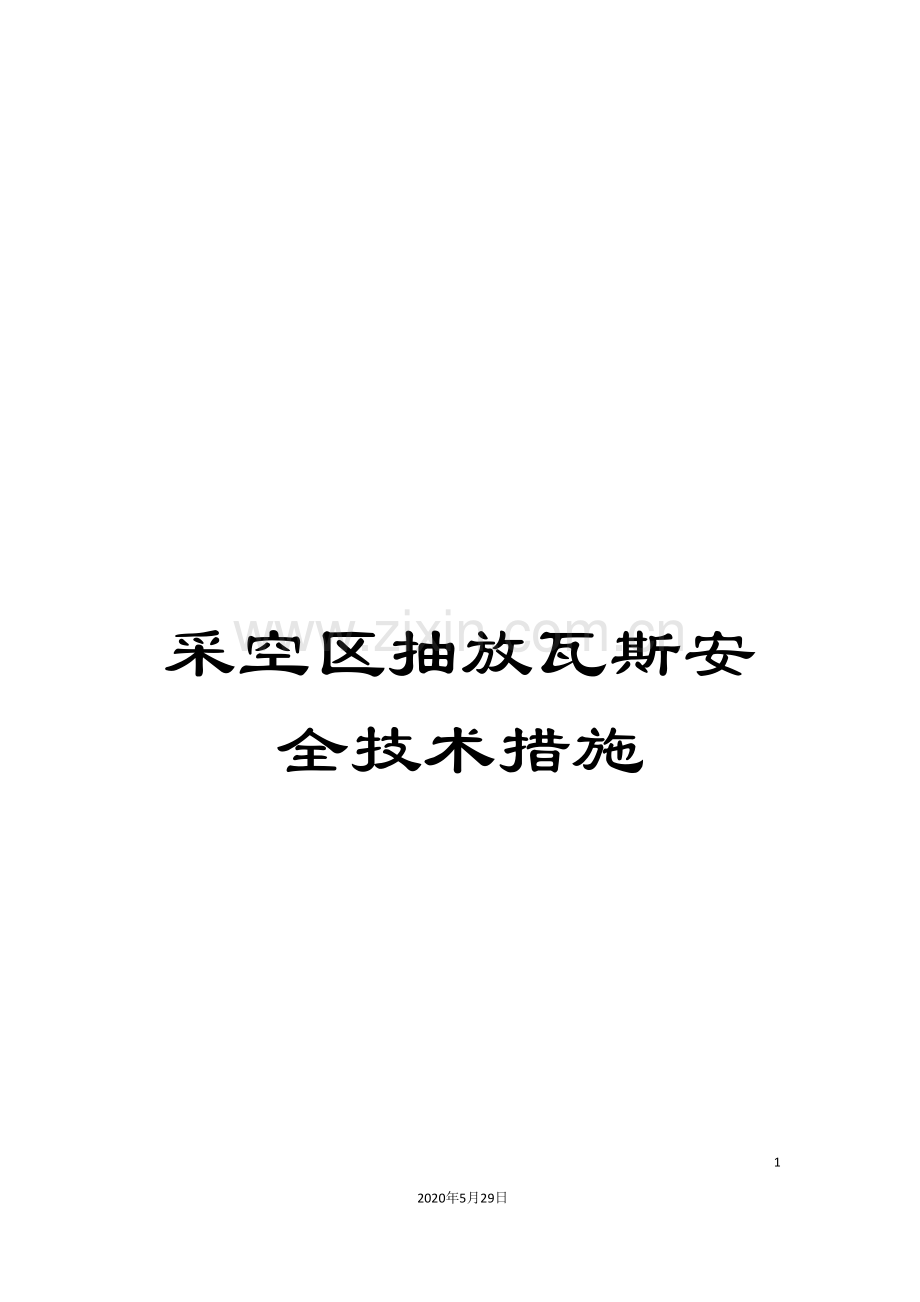

采空区抽放瓦斯安全技术措施.doc

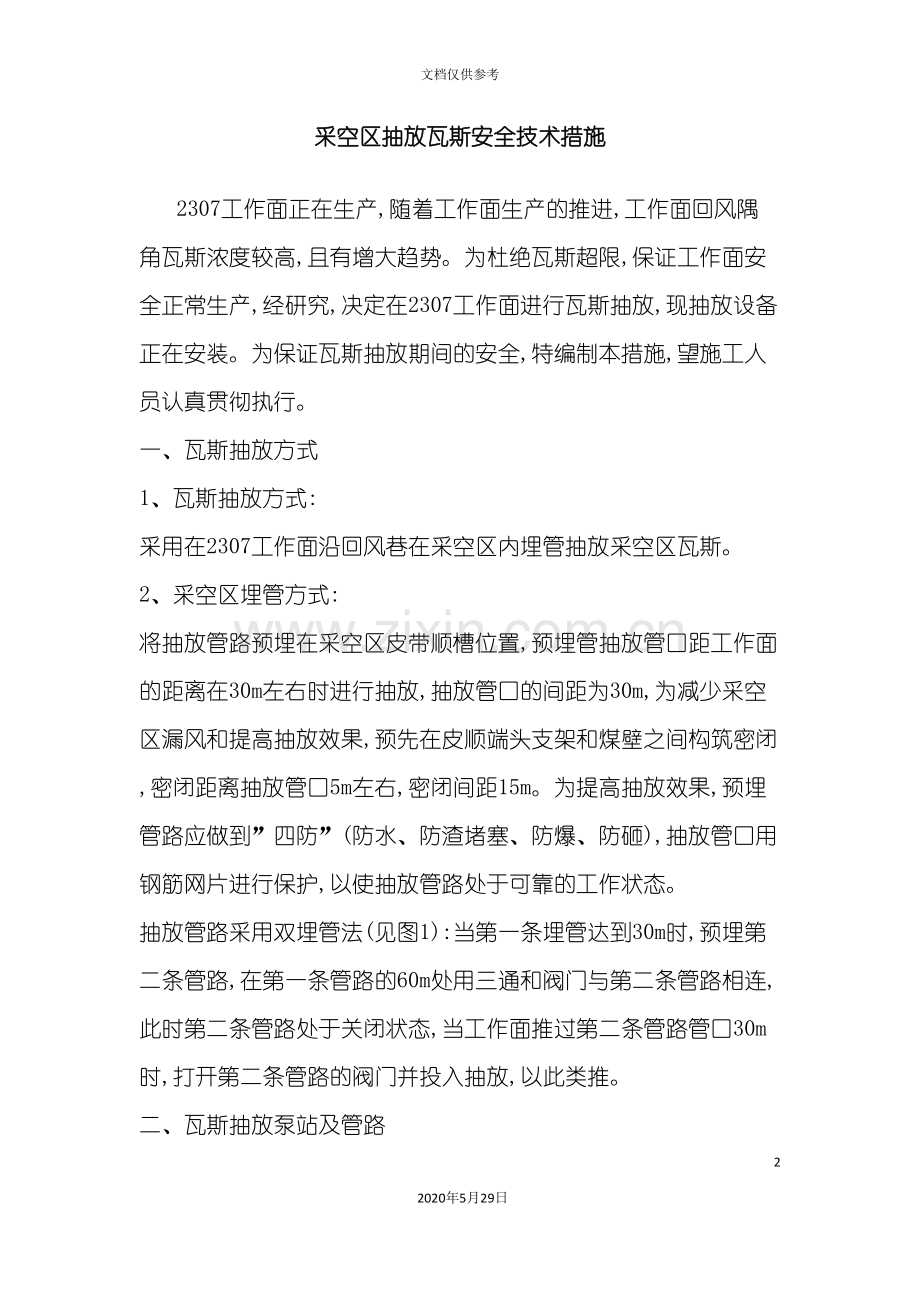

采空区抽放瓦斯安全技术措施82020年5月29日文档仅供参考采空区抽放瓦斯安全技术措施2307工作面正在生产,随着工作面生产的推进,工作面回风隅角瓦斯浓度较高,且有增大趋势。为杜绝瓦斯超限,保证工作面安全正常生产,经研究,决定在2307工作面进行瓦斯抽放,现抽放设备正在安装。为保证瓦斯抽放期间的安全,特编制本措施,望施工人员认真贯彻执行。一、瓦斯抽放方式1、瓦斯抽放方式:采用在2307工作面沿回风巷在采空区内埋管抽放采空区瓦斯。2、采空区埋管方式:将抽放管路预埋在采空区皮带顺槽位置,预埋管抽放管口距工作面的距离在30m左右时进行抽放,抽放管口的间距为30m,为减少采空区漏风和提高抽放效果,预先在皮顺端头支架和煤壁之间构筑密闭,密闭距离抽放管口5m左右,密闭间距15m。为提高抽放效果,预埋管路应做到”四防”(防水、防渣堵塞、防爆、防砸),抽放管口用钢筋网片进行保护,以使抽放管路处于可靠的工作状态。抽放管路采用双埋管法(见图1):当第一条埋管达到30m时,预埋第二条管路,在第一条管路的60m处用三通和阀门与第二条管路相连,此时第二条管路处于关闭状态,当工作面推过第二条管路管口30m时,打开第二条管路的阀门并投入抽放,以此类推。二、瓦斯抽放泵站及管路1、瓦斯抽放泵站位置及固定:泵站选定在2307工作面联络巷风门以外的进风侧。2、瓦斯抽放泵站:采用淄博市博山开发区真空设备厂生产的ZWY-30/55型水环真空泵,极限真空度33hPa,最大抽气量为30m3/min,电机功率55KW。3、管路选型及安装长度:瓦斯抽放管路采用159专用管路。瓦斯抽气管路由2307采空区2307皮带顺槽2307联络巷接入瓦斯抽放泵站进气管路;排气管路由瓦斯抽放泵2307联络巷2307皮带顺槽2307专用回风巷西部回风大巷,进气管路全长1200m,排气管路全长380m。4、瓦斯排放口的设置及要求:高浓度瓦斯排放口设置在西部回风大巷2307专用回风巷门口向东40m处,排放口设置全封闭栅栏,栅栏宽3 m,上风侧栅栏长度距管路出口长度5m,下风侧栅栏长度距管路出口35m,设置”严禁入内”警戒牌,栅栏要加强管理,非专业人员不准进入。5、在抽放管路进、排气侧管路上必须设置放水器。6、在抽放管路的进、排气侧管路上各加一组防回火装置。三、监测仪器仪表的设置与安装1、在抽放泵站处和瓦斯排放口栅栏外各设瓦斯传感器一个,检测两处的风流瓦斯浓度,如果瓦斯抽放泵站的瓦斯浓度达到0.5,报警断电;如果瓦斯排放口栅栏外的瓦斯浓度达到1%,报警断电,断电范围均为瓦斯抽放泵。 2、在管道的负压侧,管路安设一组管道气体监测装置,分别监测管道内的瓦斯浓度、一氧化碳浓度、负压、流量、温度和氧气浓度等参数。瓦斯抽放泵的进水口安设停水断电传感器,达到停水必须断电的要求。四、瓦斯抽放参数记录1、瓦斯抽放泵的开启及关闭时间由瓦斯抽放泵司机及时记录,达到准确无误。2、管道内的瓦斯浓度、一氧化碳浓度、负压、流量、温度和氧气浓度等参数现场设立台帐,每小时记录一次,异常情况及时记录。3、管道瓦斯排放口,要设立瓦斯检查点和检查牌板,由瓦斯员检查瓦斯,在抽排时间内每班检查两次。重点检查管道口和风流混合均匀地点,进入栅栏内检查人员必须在距管道口上风流侧1.0m以外的位置,人员不得进入瓦斯浓度高于1.0以上的位置。 4、各种传感器监测的数据,必须及时准确传输到地面监测主机,并单独窗口显示,监测室要建立瓦斯抽排检测专项记录。五、安全技术措施1、瓦斯抽放泵站司机及维修人员,必须经过培训合格取得合格证,做到持证上岗。2、抽放泵站的司机及值班人员要熟悉瓦斯抽放的有关规定,掌握各种安全监控仪表和设备的用途及其操作程序。3、瓦斯抽放泵等设备和管路系统要进行日常的检查,并做好记录。4、要配有专人对抽放管路上安设的瓦斯流量、浓度、负压、温度等检测装置和瓦斯断电系统定期进行巡回检测,掌握不同时间的抽放状况和监测装置的运行情况。5、要配有专人对管路进行放水和管路维护、处理管路积水和漏气等,以保证管路畅通无阻。定期用草酸对泵体除垢。6、瓦斯抽放检测仪表齐全,定期校正。7、瓦斯抽放系统运行前,必须对瓦斯抽放泵及管路系统进行全面检查,检查的内容主要有:瓦斯抽放泵电气设备的完好、水电闭锁、瓦斯电闭锁、供水及排水系统、正负压侧管路的密封、管路内的锈垢等,在确认无问题后方可正常运行。8、 瓦斯抽放泵运行过程中,严格按照抽放泵的操作规程操作,严格执行现场交接班制度。9、瓦斯抽放泵运行过程中,抽放泵司机必须认真观察抽放泵的运行情况,做好运行状况记录。要加强瓦斯抽放参数(抽放量、瓦斯浓度、一氧化碳浓度、负压、温度、氧气)测定。人工测定时,泵站内每小时测定1次,抽放管路内每班至少测定1次。10、抽放地点必须建立专用的瓦斯检查记录牌,实行巡回检查,每班检查次数不少于2次,间隔时间要均衡。11、抽放泵司机要携带便携式瓦斯监测报警仪,随时检查抽放泵站处瓦斯浓度,达到0.5%,必须断电停泵。12、抽放泵站周围20m范围内电气设备防爆性能良好,不得有易燃、易爆物品,杜绝一切引爆火源,并要设置2只干粉灭火器和不少于0.2m3的黄沙,并设置两把防火锨等消防材料、设备。13、抽放泵及开关附近20m范围内瓦斯浓度达到0.5%不得开泵;在抽放泵上方距顶板300mm处安装一个甲烷传感器,其断电浓度为T CH40.5%,复电浓度为T CH40.5%,断电范围为抽放泵及开关电源。14、抽放管路不得与带电体接触。必须保护好瓦斯抽放管路,严禁砸撞管路,一旦撞坏,必须立即通知泵站司机停泵,并汇报调度室通知有关人员进行处理。15、加强瓦斯抽放泵正、负压侧管路的检查和维护,每天安排专人对所有管路及放水处进行巡回检查,发现问题及时处理,确保抽放管路处于完好状况。16、拆开管路时,要先停机30分钟以后,再先慢慢拆开一至二个螺丝边检查瓦斯浓度,边释放瓦斯,禁止不检查瓦斯盲目拆卸阀门管路,防止高浓度瓦斯大量涌出。17、加强瓦斯抽放泵站的检查和管理,瓦斯抽放泵站内必须配备、交接班记录、设备运行记录、抽放参数记录等。18、瓦斯抽放泵站的电气设备必须完好,达到防爆要求。设置完善的水电闭所、风电闭锁、瓦斯电闭锁、供水及排水系统等。19、每班必须有专人检查电缆及电器设备,不得有失爆现象。用于抽放瓦斯的器材必须阻燃、抗静电。20、禁止带电检修设备,打开电器设备检修前,必须检查瓦斯,瓦斯浓度超过0.5,禁止打开。21、严格按照程序进行瓦斯抽放泵的操作:启动:开启吸气闸阀及排气闸阀;开启进水闸阀供水当水环真空泵自动排水阀有水流出时,关闭进水闸阀;启动电机,马上打开进水闸阀,调节供水阀门使水环真空泵的供水符合规定的流量要求;运转过程中,检查水环真空泵填料松紧程度是否合适,以水滴连续流下为宜;检查压力表压差是否稳定;检查抽放泵运转声音是否正常;泵是否振动;检查气水分离器水位是否稳定;检查排水温度是否正常,一般不超过供水温度11,供水水压符合泵站说明书要求。停机:关闭进气闸阀;关闭电动机;关闭供水闸阀。22、瓦斯抽放泵站内必须设有直通调度室的电话。23、抽放泵进气口端,应装上2030目/英寸铜质过滤网。过滤网装夹在管路法兰之间,过滤网外圆周要留有一定的装夹余量,以免吸入泵体,过滤网至少每班清一次,发现负压过高,电机声音异常,及时停泵清网。24、对采空区抽放负压, 温度, 气体成分严格控制. 当温度超过50或CO浓度超过0.005%时,要及时采取措施,或停止抽放。25、其它按照、执行。
