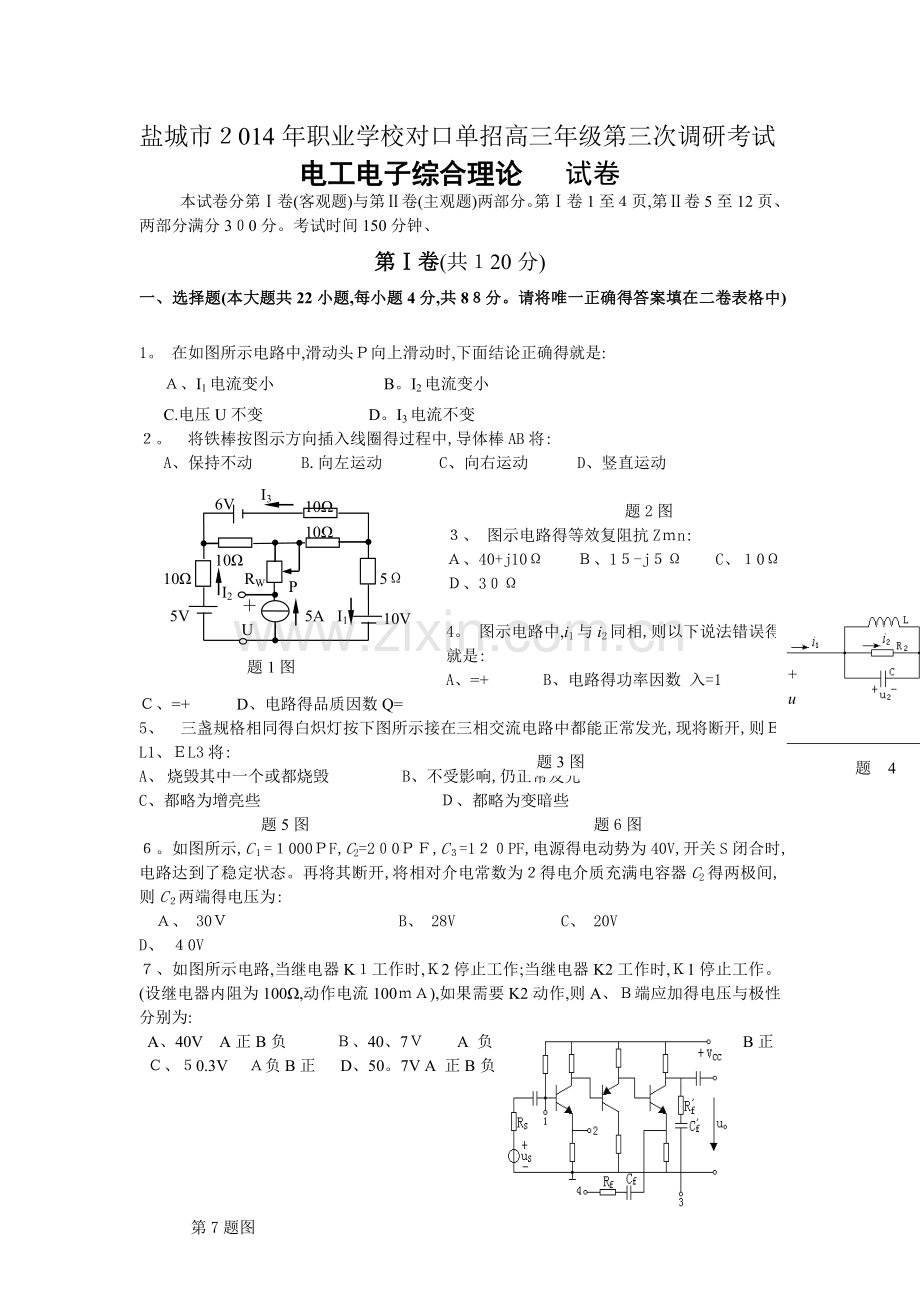

盐城市２014年职业学校对口单招高三年级第三次调研考试
电工电子综合理论 　试卷
本试卷分第Ⅰ卷(客观题)与第Ⅱ卷(主观题)两部分。第Ⅰ卷1至４页,第Ⅱ卷5至12页、两部分满分3０0分。考试时间150分钟、
第Ⅰ卷(共１20分)
一、选择题(本大题共22小题,每小题4分,共8８分。请将唯一正确得答案填在二卷表格中)
1。 在如图所示电路中,滑动头Ｐ向上滑动时,下面结论正确得就是:
Ａ、I1电流变小 　 　 B。I2电流变小 　
C.电压U不变 　 D。I3电流不变
２。　将铁棒按图示方向插入线圈得过程中,导体棒AB将:
A、保持不动 B.向左运动　 C、向右运动 D、竖直运动
I3
10Ω
10Ω
5Ω
10Ω
10Ω
RW
P
5V
6V
10V
5A
＋U
－
I2
I1
题1图

题2图
３、 图示电路得等效复阻抗Zｍn:
题3图
Ａ、40+j10Ω Ｂ、1５-j５Ω C、１0Ω　 Ｄ、3０Ω
题4图
+
u
-
+
u1
-

4。 图示电路中,i1与i2同相,则以下说法错误得就是:
A、=+ B、电路得功率因数 入=1
Ｃ、=+ D、电路得品质因数Q=
5、　三盏规格相同得白炽灯按下图所示接在三相交流电路中都能正常发光,现将断开,则ＥL1、ＥL3将:　　 　
A、 烧毁其中一个或都烧毁 　 B、不受影响,仍正常发光
C、都略为增亮些 　 　 　　　　Ｄ、都略为变暗些
题5图 　 　 　 　 　 　 　 　题6图
６。如图所示,C１=１000ＰF,C2=2０0ＰＦ,C３=1２０PF,电源得电动势为40V,开关S闭合时,电路达到了稳定状态。再将其断开,将相对介电常数为２得电介质充满电容器C2得两极间,则C２两端得电压为:
Ａ、 30Ｖ 　　 　 　 　 　 B、 28V 　 　 　C、 20V 　　 　　 D、 ４0V
７、如图所示电路,当继电器K１工作时,Ｋ2停止工作;当继电器K2工作时,Ｋ1停止工作。(设继电器内阻为100Ω,动作电流100ｍＡ),如果需要K2动作,则A、Ｂ端应加得电压与极性分别为:
A、40V A正B负 　 Ｂ、40、7Ｖ　　A 负B正
Ｃ、５0.3V 　Ａ负B正 D、50。7V A 正B负
第7题图

第8题图 　

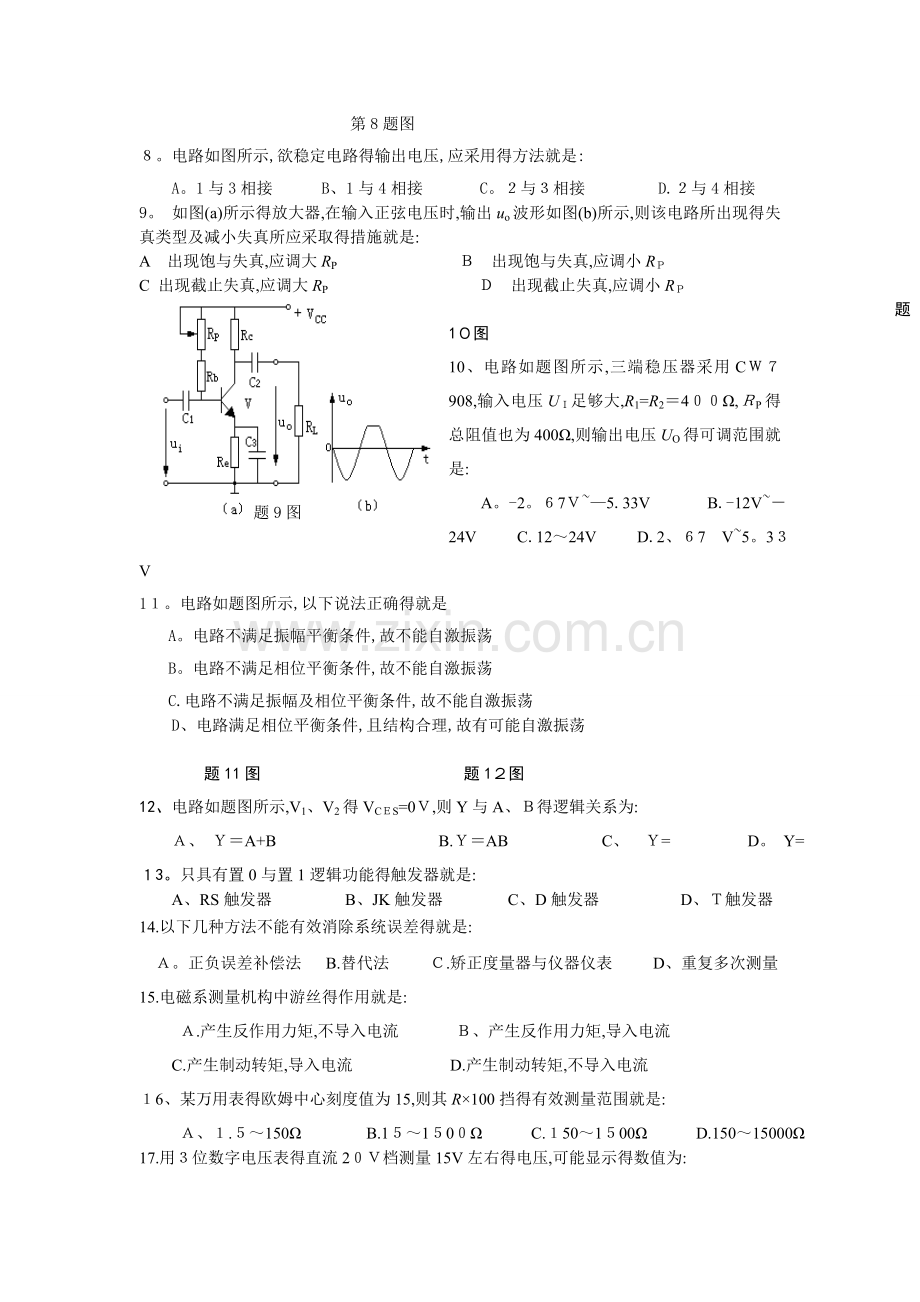

８。电路如图所示,欲稳定电路得输出电压,应采用得方法就是:
A。1与3相接 B、1与4相接 C。２与３相接 　　 D.２与4相接
9。 如图(a)所示得放大器,在输入正弦电压时,输出uo波形如图(b)所示,则该电路所出现得失真类型及减小失真所应采取得措施就是:
A　出现饱与失真,应调大RP 　 　Ｂ　出现饱与失真,应调小RＰ
题9图
C 出现截止失真,应调大RP 　　　　　 　 Ｄ　出现截止失真,应调小RＰ
题1０图
10、电路如题图所示,三端稳压器采用CＷ７908,输入电压UＩ足够大,R1=R2＝4００Ω,ＲP得总阻值也为400Ω,则输出电压UO得可调范围就是:
A。-2。６7Ｖ~—5.33V 　 　 B.-12V~－24V C.12～24V D.2、６7　V~5。3３V
1１。电路如题图所示,以下说法正确得就是
A。电路不满足振幅平衡条件,故不能自激振荡
B。电路不满足相位平衡条件,故不能自激振荡
C.电路不满足振幅及相位平衡条件,故不能自激振荡
D、电路满足相位平衡条件,且结构合理,故有可能自激振荡

题11图 　 　 　 　题1２图
12、电路如题图所示,V1、V2得VCＥS=0Ｖ,则Y与A、Ｂ得逻辑关系为:
Ａ、 Ｙ＝A+B 　 　 　 B.Ｙ＝AB　 　 C、　Ｙ= 　 　D。 Y=
１3。只具有置0与置1逻辑功能得触发器就是:
A、RS触发器　 　B、JK触发器 　 C、D触发器 　 D、Ｔ触发器
14.以下几种方法不能有效消除系统误差得就是:
Ａ。正负误差补偿法 　B.替代法 　 Ｃ.矫正度量器与仪器仪表　 　 D、重复多次测量
15.电磁系测量机构中游丝得作用就是:
　 Ａ.产生反作用力矩,不导入电流 　 Ｂ、产生反作用力矩,导入电流　
C.产生制动转矩,导入电流　 　 D.产生制动转矩,不导入电流
１6、某万用表得欧姆中心刻度值为15,则其R×100挡得有效测量范围就是:
　 Ａ、１.５～150Ω　 　B.1５～1５0０Ω 　C.１50～1５00Ω D.150～15000Ω
17.用３位数字电压表得直流2０Ｖ档测量15V左右得电压,可能显示得数值为:
ﻩＡ.15 ﻩﻩB.１４。98８ ﻩ Ｃ.1４。98ﻩﻩﻩＤ.１４。9
18。用电子计数器测量信号得频率,若被测信号得频率为100ｋHz,计数结果为10０00,显示结果为100.00kHz,所选得闸门时间应为:
Ａ.10sﻩﻩﻩB.１s ﻩﻩ C、0.1sﻩ ﻩD.0、01ｓ
19.用示波器观测到得正弦电压波形如题1９图所示,示波器探头衰减系数为10,扫描时间因数为1 μｓ/dｉｖ,Ｘ轴扩展倍率为5,Ｙ轴偏转因数为0、2　Ｖ/ｄiｖ,则该电压得幅值与信号频率分别为:
Ａ。0.8　V与1.２5 MHz 　　　 　　B.8 V与1。25　MHｚ
C、8　V与0.２5　MHz 　　 　 　 　 　　 D.0。8 V与０、2５ MHz
2０。关于鼠笼式三相异步电动机得转子电流,以下说法正确得就是:
A。转子中得感应电流频率与定子中得电流频率相同
B.转子转速越高,转子电流越大
C.负载转矩减小时,转子电流相应增大
D.负载转矩增大时,转子电流相应增大
21.一台三相异步电动机,UN＝380V, Ｔst/ TN＝2,,若负载转矩ＴＬ=TＮ,则电动机能直接起
动得最低电压为:
A、190V 　 　 　 　 Ｂ.２2０Ｖ 　　 　 C。26９V 　 　 　 D、330V
２2、在电动机继电器接触器控制电路中,零(失)压保护得功能就是:
A.防止停电后再恢复送电时电动机自行运行
Ｂ.实现短路保护
Ｃ.防止电源电压太低烧坏电机
D.电网停电后即自行报警
二、判断题(本大题共１6小题,每小题2分,共32分。下列各小题表述正确得填A　, 错误得填B,答案填在二卷表格中。)
２３. 随着负载阻值得减小,电源输出电流不断增大,使得电源输出功率变大。
24、随着电容器端电压得升高,其电流越大。
25.感性负载若并联电阻,电路得功率因数将得到提高;若并联电感,电路得功率因数会降低。
26.仪用互感器得原级绕组与次级绕组就是通过磁路联系起来得,它们没有电路得联系。
２7、在分析一阶动态电路时,换路定律不能分析整个瞬态过程。
28.分压式偏置放大器中,当负载开路时直流负载线与交流负载线相重合。
29、为了提高反馈效果,对于串联负反馈,应使信号源内阻尽可能小。
30、振荡器中得晶体管一直处于线性放大区。
31.表示一位十进制数码至少需要四位二进制数、
3２.改变施密特触发器得回差电压而输入电压不变,则触发器输出电压得幅度将发生变化。
33.在相同得测试条件下,通过反复测量同一量可以消除系统误差。
34.一般万用表得交流电压１0 Ｖ挡单独具有一条标尺,其原因就是因为在低电压时二极管得整流特性变化较大。
3５。用电子计数器测量信号频率时,采用直接频率测量得方法肯定比采用测量周期然后折算信号频率得方法测量误差小、
36。将两个同频率得正弦信号同时输入到示波器得Ｙ通道与X通道,屏幕上所显示得波形为圆形,则这两个信号得相位差为4５º。
37。三相异步电动机不论运行于何种状态,其电磁转矩方向始终与转速方向一致。
38、三相异步电动机得再生制动可向电网回输电能,经济性能好,且在任何状态下都能实现。
盐城市2０14普通高校对口单招第三次调研考试
电工电子综合理论试卷
第Ⅰ卷(客观题１２0分)答题卡
题号
1
2
3
4
5
6
7
8
9
1

１6
答案

题号
1７
1８
19
20
21
22

答案

题号
23
２4
25
2６
2７
28
29
30
３

３7
3８
答案

第ＩＩ卷(共180分)
三、填空题(本大题共1８小题30空,每空2分,共60分)
39.电容器A与B得电容分别为CA＝3μF,CB=2μＦ,分别充电到UＡ=30V,UB=２0V,然
后用导线按图连接,稳定后A中电荷量QＡ= ,B中迁移得电量为 　 　 　 。

题39图　 　　 　 　　 　　 　题40图
4０.如图所示电路,已知C=0。01μＦ,输入电压μ＝2ｓｉn1000t V,欲使输出电压得相位向落后方向移动60°,则应配得电阻R__＿___,此时得输出电压为_＿＿_＿_____＿__。
41。如图所示,已知电源电压为１0V,若电流表Ａ2得读数为0,电流表A3得读数为5A,则电流表A１得读数为 　 A,电流表Ａ4得读数为 　　 　 　 　　Ａ;

题４１图 　 　　 　　　 　　 题42图
42。如图所示电路,三相对称电源得线电压为380 V,且R=ＸL=XC=２00 Ω、则三相电路得有功功率为 　　 　,中线电流为 　　　 　 。
题48图
43.在图示电路中,开关S在t=0瞬间闭合,若uｃ(0—)＝０V,则i1(0+)＝_＿____Ａ,
i2(0+)=___＿_＿A

　 　题４3图　 　　 　 　题44图
44、 如图所示电路中二极管为理想器件,当E１=4Ｖ时,ＵAB= 　　 　V;当E1=8V时,　
ＵAB=　 　V。
4５、　夹断电压就是 　 　 场效应管特有得参数; 　 　 　场效应管没有漏极饱与电流。 　
46、 已知某开环放大电路在输入信号电压为１ｍV时,输出电压为1V;当加上负反馈后达到同样得输出电压,需要加入得输入信号就是原来得1０倍,则反馈深度为 　 dＢ,反馈系数为　 　 　 　。　 　 　
4７、 某ＯTL功放ＲL=８Ω,Ｐom=9W,则中点电压为 　 　 V,电源电压为　 　 　 　V。
48。 如图所示电路,从灯泡不亮得角度瞧Ｙ与开关A、B、C之间得逻辑关系为　　 　　 　 　 、
４９、 (110１)B＝( 　 　 )８42BCＤ =( 　 )D
５0.某磁电系电压表得量程为５０ Ｖ,内阻为2　ｋΩ / V,则测量机构得满偏电流为 ｍＡ。
51.三相交流电路功率测量中,一表法通常用于测量＿＿__ 　 　 ＿＿___________
电路,两表法适用于测量_____＿_ 　　　 　 ＿___＿电路。
52、高频信号发生器中调制级得作用就是产生　 信号。
53。某计数器得最大闸门时间为10 s,最小时标为0、1 ms,最大周期倍乘为1000,被测
信号周期为1 ms、采用测周法时,最小量化误差为　 　　　 　 ;采用测频法时,最小量化误差为 　　 　　 　 　 。
54. 一台国产三相异步电动机,额定功率为4kW,额定电压为３80Ｖ,额定转速为96０r/min,效率　为78％ ,额定功率因数为0.77,则其额定输出转矩为＿＿___＿_＿＿_＿＿N·m。
55、上题中,额定转差率为__＿_______＿_,额定状态下,转子绕组中电流得频率为______＿__＿_Hｚ。
四、简答题(本大题共7小题,共45分)
５6、(4分)题5６图(a)所示为某电容器充电过程得电路图,已知在t1为1０S时电压源u电压由0V变为10V,在t２为10。4S时电压源u电压又变为1、37V,在t３为20S时电压源电压又变为0V,问:
(１)时间常数τ 　 　 s;电容器在t2(+)时uＣ= 　　　 　V;
(2)在题56图(ｃ)中画出从ｔ2到t３时间段电容器两端电压uC得变化曲线、

57、(4分)如图所示,双线并绕得线圈接有两只电表,
已知Ｖ1得读数为12V,则
(1)V２得读数为　 　 　 　,
V3得读数为 　　　 　　 　　　 。
(2)若每个线圈得电感都为10mＨ,则两个
线圈之间得互感系数为　 　　 　 、
58。(5分)叙述负反馈对放大器性能得影响。
59。(8分)图示电路中,设初态为Ｑ１=Q2=０0,试画出在4个CP作用下得Q１、Q2波形。

6０、(8分)已知某磁电系表头得满偏电流IＣ=100μＡ,内阻RC=1kΩ。则:
(1)若将此表头制成为量程1Ａ得电流表,则应选用阻值为多大得分流电阻?
(2)若将此表头与规格为“１0０ｍV,300A"得外附分流器按题6０图所示方式连接后,测量某电流时指针偏至表头刻度盘得中心位置,则被测电流ＩX为多少安培？
(3)若将此表头与规格为“１50mV,30０A"得外附分流器按题60图所示方式连接后,测量某电流时指针针偏至表头刻度盘得处,则被测电流IX为多少安培？
6１.(８分)题6１(a)图所示为通用示波器得组成框图。
(１)试在题６1(a)图中完成a、b、ｃ三处所缺连线。
(2)题６１(a)图中得空框Ａ内应填写得名称为 　 　 　　 ,空框Ｂ内应填写得名称为　 　 　 　、
(3)用该示波器测量某正弦交流电得频率,水平扫速开关置1 ms／div,且微调旋钮置“校准"位。若波形显示如题61(b)图所示(再现回扫线),则说明 　 　 电路再现故障,被测交流电得频率为 　 　 Hｚ,扫描锯齿波得周期为 　 　 ms、
62。(8分)分析题图所示得三相笼形异步电动机控制电路,回答下列问题。
(1)三相异步电动机常用得降压起动方法有 　降压起动、 　 　 　　压起动以及 　 　 　 　 　 降压起动。
(2)该三相异步电动机采用得起动方法就是　 　 　 　 　 　 。
(３)电路中接触器具有 　　 与 　 保护功能、
(4)电路中信号指示灯HL１指示得就是 　　 　 信号,HL2指示得就是 　 　　 信号。

五、计算题(本大题共6小题,共75分)
６3、(14分)电路如图所示,
(1)用戴维宁定理求I;
(２)求电流源Is1得功率,
并说明它就是电源还就是负载?
６４、(15分)如图所示为实际电容器参数测试原理图,图中电阻Ｒ１=55 Ω,电压表、电流表
与功率表读数分别为190 V,2 A,330 W、
(1)电路总得功率因数为多大?
(2)以电容器端电压为参考相量画出相量图;
(3)确定电容器等效参数R与XC;
(4)若要使整个电路呈电阻性,可在电源
两端并接一个XL为多大得电感？
6５.(14分)图就是小功率星形对称电阻性负载从单相电源获得三相对称电压(即、、
对称)得电路,其中每相负载电阻R=10 Ω,电源频率f=50 Hz。试求电路中得得L与Ｃ
得数值、
66。(１3分)如图所示电路中,
,试求:
(1)静态工作点; 　 (2)输入电阻
(3)若,则电压放大倍数与输出电阻各为多少?
(4)若,则电压放大倍数与输出电阻各为多少?
６7。(9分)图示电路中,,,
,,,,,求各级运算放大器得输出电压、与总输出电压。

68、(10分)羊、狼、粮仓门得问题、仓门打开时,羊单独来,羊要吃粮,应报警;只有狼来,狼不吃粮,不用报警;如果羊、狼都来,狼要吃羊,应报警;羊、狼都不来,无险情,不用报警;其她情况不用报警。若已A、Ｂ、C分别代表仓门、羊、狼,Y代表报警情况,试列出真值表,写出Y得表达式,并用与非门画出逻辑图。
设仓门打开A为1,否则为０;羊、狼来B、C为1,否则为0;报警Y为1,否则为0、
A
B
Ｃ
Y
０
0
0
0
0
0
1
0
0
1
0
0
0
1
1
1
1
０
０
0
1
0
１
0
1
１
０
1
1
1
1
１

63。(8分)
答:(1)Ｙ－△、自耦变压器、定子绕组串电阻(电抗器)－-－－-————每个1分,共３分
(２)定子绕组串电阻降压起动－－-—-----1分
(3)欠压、失压-－——--—-—每个1分,共2分
(4)降压起动指示 　全压(正常)运行指示—-－-—－——-每个１分,共2分
64.(14分)
解:断开ＵS2与R５所在支路,求开路电压
－-－—--—－--—各2分,共４分
—－－——-—－--—-2分
求电源不起作用时等效电阻Rabｏ
Raｂo=2+２=4 Ω-－－——-—-—3分
画出等效电路,接入待求支路,求Ｉ
－-－-—-—－—－——1分
回到原电路,求UAＢ
-－—-－————-—-－2分
－—--－———-—-1分
产生功率－—-——--－－－－-——-－1分
65.(１5分)
解:(１)Ｓ＝ＵＩ＝19０×2=３8０ ＶA-—--——－－-—－-—--—1分
λ=cosφ=Ｐ/S=３30／3８0=0。87,电路呈容性-－-－－-----－－－——-1分
(2)相量图如下
－——－－－——－—－-－－--4分
(3)因cｏsφ=０、８７,φ=-30°即u滞后i　3０°-——－－—-－-———-1分
而Ｕ=190V=110 V,UR1=I×R１=2×5５＝1１0 V－——----—-－１分
由相量图可得:UC＝11０ Ｖ,ｉ超前uＣ60°,IR=Ｉcos60°=2×0。5=1 A-———－--—１分
ＩC=Ｉｓin60°=２×/2=　A－－—－——－－——1分
所以:R=UC／IＲ＝110/１=110 Ω－－-—－—－－—-—-－１分
XC=ＵC/ＩC=110/=1９0/3　Ω=６３。3 Ω—－—－-———-—－－1分
(4)要使电路呈纯电阻性,则Q=QL－QC=０-－－———--——1分
即U2/ＸL=UＣ２/XC,1902/　ＸL=１10２×3/1９０,XL=190　Ω-—－——-—－—２分
66.(14分)
解:设V,因负载对称,则
－－--———-－—1分
V－——--－————－－1分
　Ｖ－—－——--—－--1分
—－--—————－1分
-—－-—————-—－1分
由Ｂ节点:
-—－—---————－－2分
即:,
—－-－--———-——３分
实部与实部相等,虚部与虚部相等,可得:

　 得 —－-—－—----－－-——－1分
　得 --－——-—-——————1分
