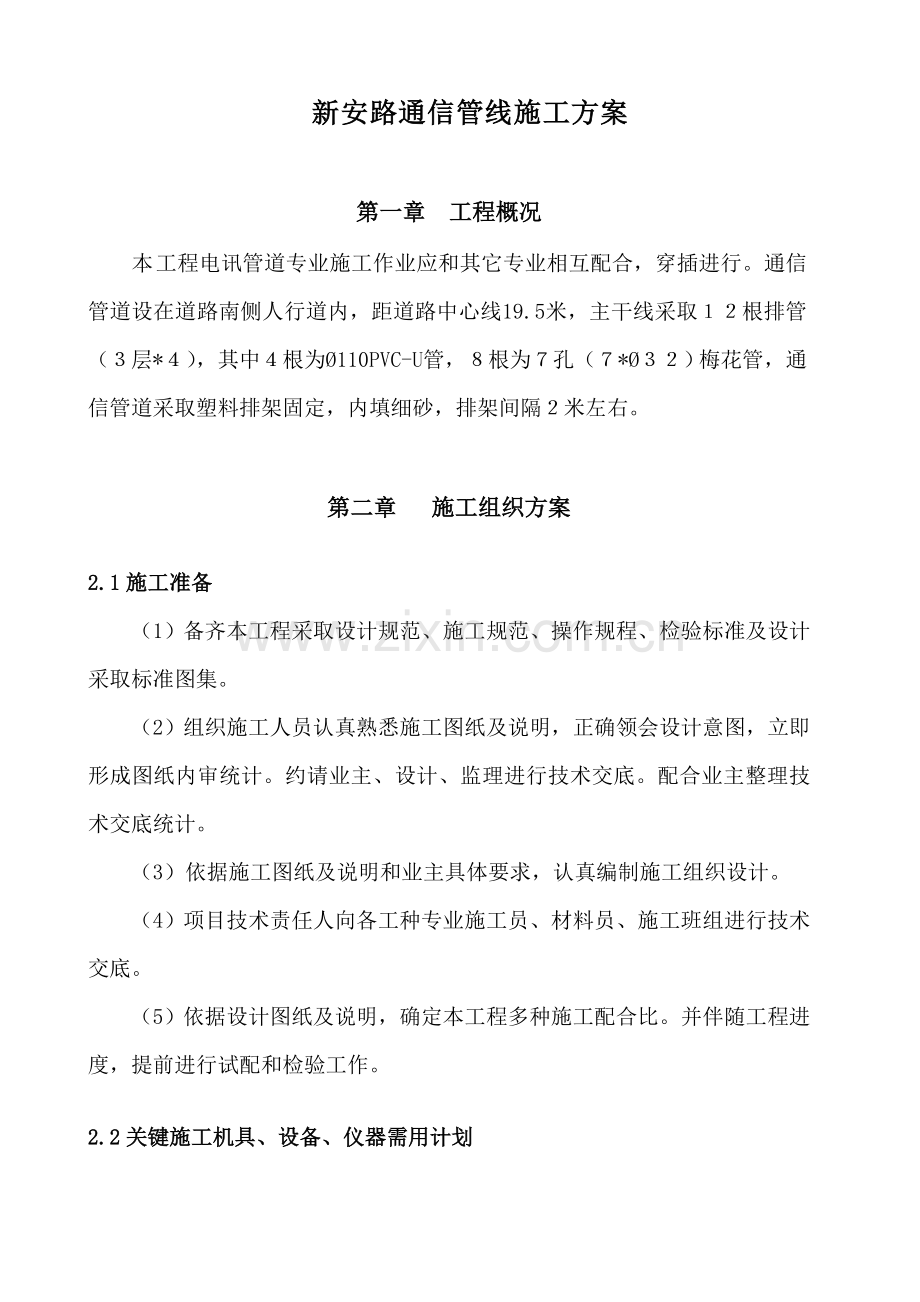

通信管道综合项目施工专项方案.doc_第1页
第1页 / 共12页
亲,该文档总共12页,到这儿已超出免费预览范围,如果喜欢就下载吧!
资源描述

1、新安路通信管线施工方案第一章 工程概况本工程电讯管道专业施工作业应和其它专业相互配合,穿插进行。通信管道设在道路南侧人行道内,距道路中心线19.5米,主干线采取根排管(层*),其中根为110PVC-U管,根为孔(*)梅花管,通信管道采取塑料排架固定,内填细砂,排架间隔米左右。第二章 施工组织方案2.1施工准备(1)备齐本工程采取设计规范、施工规范、操作规程、检验标准及设计采取标准图集。(2)组织施工人员认真熟悉施工图纸及说明,正确领会设计意图,立即形成图纸内审统计。约请业主、设计、监理进行技术交底。配合业主整理技术交底统计。(3)依据施工图纸及说明和业主具体要求,认真编制施工组织设计。(4)项

2、目技术责任人向各工种专业施工员、材料员、施工班组进行技术交底。(5)依据设计图纸及说明,确定本工程多种施工配合比。并伴随工程进度,提前进行试配和检验工作。2.2关键施工机具、设备、仪器需用计划序号机械设备名称规格型号数量用于施工部位1挖掘机Pc2202基础2平板振动器ZB110-501基础3抽水机750W1基础4发电机30KW1基础、主体及装饰5自卸汽车(带吊车)5T1基础2.3 施工工序2.3.1 测量放线方案1、测量前准备工作(1)由项目技术责任人就本工程控制对放线专业测量工程师和放线工进行技术交底。明确测量总体安排及具体施工方法、要求。(2)计算施工测量控制网,并绘制出测量控制网图。再在

3、现场依据控制网,利用全站仪对全部控制点进行正确测定,并将她们和周围道路等级点进行联测,使其坐标和高程统一为一个系统,建立高程控制点。控制点按半永久性要求设置,设置点应牢靠、无沉降、变形及受现场施工影响位置。建立施工方格控制网必需从整个施工过程考虑,基础和主体施工过程中均能应用所建立施工控制网。而且在施工过程中常常复测校核,并将控制网延伸到施工影响区之外。2、施工测量(1)通信管道施工测量,应根据设计文件及城市计划部门已同意位置、坐标和高程进行。(2)采取埋深测试仪对全部通信管道开挖位置进行测试,对是否有原有通讯、消防、管道等设施进行正确探测,以预防在开挖过程中破坏原有设施。如遇原有设施阻碍通信

4、管道安装,必需立即通知甲方、设计、监理等单位,以确定具体施工方法。(3)施工前,必需依据设计图纸和现场交底控制桩点,进行通信管道及人(手)孔位置复测,并按施工需要钉设桩点,复测钉设桩(板)应符合下列要求; 直线管道,自人(手)孔中心3-5米处开始,沿管线每隔20-25米宜设一桩(板),设计为弧形管道时,桩(板)应合适加密; 桩点设置应牢靠,顶部应于地面平齐,桩点周围有永久建(构)筑物时,可做定位检验点,并做好标志和统计。 平面复测许可偏差应符合下列要求:管道中心线不得大于10mm;直通型人(手)孔中心位置不得大于100mm;管道转脚处人(手)孔中心位置不得大于20mm;(4)施工现场必需设置临

5、时水准点,并应标定管道及人(手)孔施工直测水准点,临时水准点位置应符合下列要求: 临时水准点应满足施工测量精度,许可偏差小于5; 临时水准点设置必需牢靠、可靠、两点间距应小于150m; 临时水准点、水平桩(或水平尺板)顶部必需平整、稳定、并有显著标识。 临时水准点、水平桩(或平尺板)应按次序编号,测定对应高程,计算出各点对应沟(或坑)底深度,标在平尺上并做好统计。(5)施工时,必需按下列要求进行校测:在完成沟(坑)挖方及地基处理后,应校测管道沟、人(手)孔坑底地基高程是否符合设计要求;施工过程中如发觉水平桩(或水平尺)错位或丢失,应立即进行校测并补设桩点;挖土方工作完成后,凡在沟(坑)中其它管

6、、线等(指不须移改)地下设施及已移改完成地下设施,必需测量其顶部(底部)高程、宽度等及和临近人(手)孔和通信管道(通道)相对位置、垂直间距、水平距离,并做好统计,必需注明其类别、规格等等。为绘制完工图准备资料;通信管道多种高程,以水准点为基准,许可误差应小于10。3、测量注意事项 (1)、认真校核放线施工图。放线施工图是整个放线工作依据。复核时将采取计算复核外还可借助百分比尺校核,百分比尺精度虽不够高,但它能立即、直观地发觉计算错误和绘图错误。(2)、充足考虑后续工序对放线干扰。尽可能在工程四面建筑场上设置控制轴线,避免后续工序遮挡和履盖。(3)、对关键性控制点采取半永久性控制桩,并在四面围砌

7、300高砖墙进行保护。(4)、对异形结构在现场提前放大样并进行复核,实际施工测量时采取极坐标法和直角坐标法相互映证,避免错误。(5)、作好测量内业资料,如施工放线控制图、定位测量统计、轴线标高复测统计等。测量工程师天天对测量工作进行统计形成测量日志,测量日志要具体统计当日气候、放线部位、程序、方法及内业计算复核方法等。(6)、现场除主控制点外轴线标高标识用量用醒目红油漆三角形标注,检验无误后方能按此施工。2.3.2 管道施工工序1、施工次序依据单项建筑工程“先地下,后地上”;“先主体,后围护;”“先结构,后装修;”“先土建,后设备”标准,本工程施工次序为: 人(手)孔及管道沟:放线基础开挖清理

8、垫层模板安装垫层混凝土浇筑砌井安装井内铁件井外墙装修井内墙装修回填扎实吊装砼上覆安装井圈安装井盖清运余土(外运)。 水泥路面段:放线公路混凝土切割剔打沥青层及混凝土层沟槽开挖清理垫层模板安装垫层混凝土浇筑管道安装包封回填扎实公路混凝土恢复清运余土(外运)。2.3.3开挖管道沟(人井坑)1、通信管道施工中,碰到不稳定土壤或有腐蚀性土壤时,应立即向业主、监理等相关单位提出处理意见后方可施工;2、管道施工开挖时,碰到地下己有其它管线平行或垂直距离小于通信管道设计规范要求或危及其它设施安全时,应向业主反应,在未取得业主和产权单位同意时,不得继续进行施工;3、挖掘沟(坑)如发觉埋藏物,尤其是文物、古墓等

9、必需立即停止施工,并负责保护现场,和相关部门联络,在未得到妥善处理之前,严禁在该地段内继续工作;4、施工现场条件许可,土层坚实及地下水位低于沟(坑)底,且挖深不超出3米时,可采取放坡法施工。5、挖不支撑护土板人(手)孔坑,宜挖矩形坑,人(手)孔坑长边和人(手)孔壁长边外测(指最大宽处)间距应大于0.3米,宽大于0.4米;6、通信管道工程沟(坑)挖成后,凡遇被水冲,必需重新进行人工地基处理,不然,严禁进行下一道工序施工;7、凡设计图纸标明需支撑护土板地段,均应根据设计文件要求进行施工;8、设计文件没有具体要求支撑护土板是否,遇下列地段应支撑护土板:横穿车行道管道沟;沟(坑)土壤是松填回填土、瓦砾

10、、砂土、级配砂石层等;沟(坑)土质松软且其深度低于地下水位;施工现场条件所限无法采取放坡法施工而需要支撑护土板地段,或和其它管线平行较长且间距较小地段等。9、挖沟(坑)靠近设计底部高程时,应避免挖掘过深破坏土壤结构,如挖深超出设计标高100,应填铺灰土或级配砂石并扎实。10、通信管道工程施工现场堆土,应符合下列要求:开凿路面及挖出石块等应和泥土分别堆置;堆土不应紧靠碎砖或土坯墙,并应留有行人通道;城镇内堆土高度不宜超出1.5米;堆置土不应压埋在消防栓、闸门、电缆(光缆)线路标石和热力、煤气、雨(污)水等管线检验井、雨水口及测量标志等设施;土堆坡脚边应距沟(坑)边40以上;堆土范围应符合市政、市

11、容、公安等部门要求。2.3.4 人(手)孔砌筑1、砖砌体墙面应平整、美观,不应出现竖向通缝,砖砌体砂浆饱满程度应不低于80%,砖缝宽度应为8-12,同一砖缝宽度应一致;砌体必需垂直,砌体顶部四脚应水平一致,砌体形状、尺寸应符合图纸要求;设计要求抹面砌体,应将墙面清扫洁净,抹面应平整、压光、不空鼓,墙角不得歪斜,抹面厚度、砂浆配比应符合设计要求;通信管道弯管道,当曲率小于36米时,宜改为通道。2、人(手)孔、通道地基基础:人(手)孔、通道地基应按设计处理,如系天然地基必需按设计要求高程进行扎实、抄平。人(手)孔、通道采取人工地基,必需按设计要求进行处理;人(手)孔、通道基础支模前,必需校核基础形

12、状、方向、地基、高程等;人(手)、通道基础外形、尺寸应符合设计要求,其外形偏差应小于20,正负偏差应小于10;基础混凝土标号应符合设计要求,浇灌混凝土前,应清理模板内杂草、杂物,并按设计要求位置挖好积水罐安装坑,其大小应比积水罐外形四面大100,坑深比积水罐高度深100,基础表面应从四面向积水罐做20泛水,设计对人(手)孔、通道地基和基础有特殊要求时,应提升混凝土标号、加强配筋、防水处理及安装地线等,均应按要求处理。3、墙体:人(手)孔、通道内部净高应符合设计要求,墙体垂直度(全部净高)许可偏差小于10,墙体顶部许可偏差应小于20;墙体和基础应结合严密、不漏水,结合部内外侧应用1:2.5水泥砂

13、浆抹八字,基础进行抹面处理可不抹内侧八字角,抹墙体和基础内、外八字角时,应严密、贴实、不空鼓、表面光滑、无欠茬、无飞刺、无断裂等。砌筑砂浆水泥砂浆标号应符合设计要求,设计无明确要求时,应使用不低于M5水泥砂浆,通信管道工程砌体,严禁使用掺有白灰混合砂浆进行砌筑。4、人(手)孔、通道预埋铁件应符合下列要求:穿钉规格、位置应符合设计要求,穿钉和墙体应保持垂直;上、下穿钉应在同一直线上,许可垂直偏差小于5,间距偏差应小于10;相邻两组穿钉间距应符合设计要求,偏差应小于20;穿钉露出墙面通常为50-70,露出部分应无砂浆等附着物,穿钉螺母应齐全有效,穿钉安放必需牢靠。5、拉力(拉缆)环预埋:拉力(拉缆

14、)环安放应符合设计要求,通常情况下应和对面管道保持200以上距离,露出墙面部分应为80-100,安装必需牢靠。6、管道进入人(手)孔、通道窗口位置,应符合文件要求,许可偏差应小于10;管道端边至墙体面应成喇叭口;人(手)孔、通道内窗口应堵抹严实,不得浮塞,外观整齐,表面平光;管道窗口外侧应填充密实,不得浮塞,表面整齐。管道窗口大于700时,或使用承重易变形管材(如塑料管等)窗口外,应按设计要求加过梁或窗套。7、人(手)孔上覆及通道沟盖板:人(手)孔上覆(简称上覆)及通道沟盖板(简称盖板)钢筋型号、加工、绑扎、混凝土标号应符合设计图纸要求;上覆、盖板外形尺寸、设置高程应符合设计图纸要求,外形尺寸

15、偏差应小于20,厚度许可最大偏差小于5,预留孔洞位置及形状,应符合设计图纸要求;预制上覆、盖板两板间缝隙应尽可能减小,其拼缝必需用1:2.5砂浆堵抹严密,不空鼓、浮塞,外表平光,无欠茬、无飞刺、无断裂等,人(手)孔、通道内部不应有漏浆等现象,板间拼逢抹堵严实;上覆、盖板混凝土必需达成设计强度以后,方可承受荷载或吊装、运输;上覆、盖板底面应平整、光滑、不露筋、无蜂窝等缺点;上覆、盖板和墙体搭接内外、侧,应用1:2:5水泥砂浆抹八字角,但上覆、盖板直接在墙体上浇灌可不抹八字角,八字角应严密、贴实、不空鼓、表面光滑、无欠茬、无飞刺、无断裂等,上覆、盖板和墙体连接应抹灰;口圈安装:人(手)孔口圈顶部高

16、程应符合设计要求,许可正偏差应小于20;稳固口圈混凝土(或缘石、沥青混凝土)应符合设计图纸要求,自口圈外缘应向地表做对应泛水。8、人孔口圈于上覆之间宜砌大于200口腔(俗称井脖子),人孔口腔应和上覆预留洞口形成同心圆原筒状,口腔内、外应抹面,口腔和上覆搭接处应抹八字,八字抹角应严密、贴实、不空鼓、表面光滑、无欠茬、无飞刺、无断裂等。人(手)孔口圈应完整无缺,车行道必需安装车行道口圈。通信管道工程正式验收之前,全部装置必需安装完成,齐全有效。2.3.5 管道铺设通信管道铺设前应检验管材材质、规格、程式和断面组合必需符合设计要求;多种管道引入人(手)孔、通道位置尺寸应符合设计要求,其管顶距人(手)

17、孔上覆、通道盖板底应大于300,管底距人(手)孔、通道基础顶面应大于400;引上管引入人(手)孔通道时,应在管道引入窗口以外墙壁上,不得和管道叠置,引上管进入人(手)孔、通道、宜在上覆、盖板下200-400范围以内;弯管道曲率半径应符合设计要求,通常不宜小于36米,其水平或纵向弯管道各折点坐标或标高,均应符号设计要求,弯管道应做成圆弧状;塑料管道铺设,在直线路由上塑料管道段长最大不宜超出150米,塑料管道铺设时受到地形限制或躲避障碍物时可铺设弯管道,管材只能在外力作用下形成自然弧度,严禁加热弯曲,弯曲半径不得小于15米,弯曲塑料管道段长不超出150米,同一段塑料管道严禁出现反向弯曲(即S形弯)

18、,弯曲段塑料管道接口处应做360度混凝土包封,包封长度为2米,包封厚度为100;管群层、列管道接口应交错排列,相邻两管之间应错开大于300;多根塑料管组群管道,塑料管道组合排列方法应符合设计要求,多根塑料管组群管间缝宜为10-15,每间隔2-3米可设塑料管架(或绑扎固定一次)支撑(具体详设计施工图),塑料管群小于两层时,进行整体固定;管群大于两层时,相邻两层为一组绑扎固定,最终对分组进行整体固定,确保管群整体形状一致,直至进入窗口部分其形状仍应一致,窗口部分堵抹要求和水泥管相同;塑料管接续方法采取套管插接法:套管插接法接续,在接头处加一短管,在套管和连接管表面应清洗洁净,无尘砂、水迹、油渍,并

19、在管口处涂专用胶粘剂,使套管和连接管紧密粘合,无脱落和漏水现象;通信管道包封规格、段落、混凝土标号,应符合设计要求;通信管道防水、防蚀、防强电干扰等防护方法,必需按设计要求处理;多种材质通信管道,其最小埋深应符合设计文件要求;通信管道和其它多种管线平行或交约最小间距,符合设计文件要求。2.3.6 回填土1、通信管道工程回填土,应在管道或人(手)孔按施工次序完成施工内容,并经二十四小时养护和隐蔽工程检验合格后进行。2、回填土前,应先清除沟(坑)内遗留木料、草帘、纸袋等杂物,沟(坑)内如有积水和淤泥,必需排除后方可进行回填土。3、通信管道工程回填土,除设计文件有特殊要求外,应符合下列要求:管道顶部

20、30以内及靠近管道两侧回填土内,不应含有直径大于5砾石、碎砖等坚硬物;管道两侧应同时进行回填,每回填土30厚,应扎实;4、通信管道工程挖明沟穿越道路回填土,应符合下列要求:在市区主干道路回土扎实,应和路面平齐;市区通常道路回土扎实,应高出路面5-10,在郊区土地上回土,可高出地表15-20。5、人(手)孔坑回填土应符合下列要求:在路上人(手)孔坑两端管道回填土:在市区主干道路回土扎实,应和路面平齐;市区通常道路回土扎实,应高出路面5-10,在郊区土地上回土,可高出地表15-20;靠近人(手)孔壁四面回填土内,不应含有直径大于10砾石、碎砖等坚硬物。第三章 施工安全方法施工作业现场采取彩钢瓦围挡

21、,把施工区域于其它区域隔绝,预防无关人员进入施工区域,同时对区域内深井坑采取钢管围栏并做好警示标识,预防作业人员不小心掉入其中发生意外伤害。在进行道路路面开挖时,采取单面开挖、单面通行方法,绝对不能影响正常交通,设置施工公告牌。道路开挖埋管包封回填尽可能在48小时内完成,如不能完成,必需把弃土堆放在路边缘,对沟道上面加钢板确保道路顺畅,不影响正常交通。第四章 质量管理措施(1)工程开工前,项目经理组织项目部全体人员对施工图进行认真学习,正确领会设计意图,立即形成图纸内审统计,并约请业主、设计、监理等单位对本工程进行设计技术交底和图纸会审。(2)技术交底和图纸会审后,优质快速地完善施工组织设计,

22、由技术责任人分别组织项目部各区段管理人员认真学习,并进行技术、质量、安全等全方面书面交底。在分部分项工程施工前,由各区段分管工程师对各施工班组进行具体技术质量交底。(3)编制本工程整体创优质量计划书(包含质量检验计划、过程控制计划、质量预控方法等),制订阶段创优实施目标,对工程质量进行指导和控制。(4)严格施工配合比、计量及试验检验管理 严格施工配合比管理制度:由各区段工程师按设计要求强度等级提出试配申请,项目技术责任人审核后,由试验室按试配申请强度等级进行试配,满足要求后,出据施工配合比,现场按试验室出据施工配合比进行施工。 严格计量管理制度:现场计量器具实施专员保管专员使用,她人不得随意动用,计量人员必需按项目部出示配合比严格计量,作好台班统计。并对计量器具进行维护,确保计量器具正常使用,并定时将计量器具送计量单位进行判定,严禁使用未经判定计量器具。 严格试验检验管理制度:试验员按要求要求负责试块制作、养护和送检和试压资料反馈、搜集整理工作。对材料、成品、半成品进行检验,取样正确,资料立即。(5)严格各施工工序质量控制,上一道工序不合格不能进入下一道工序,严格各关键控制点检验工作,必需符合设计及规范要求才能放行。
