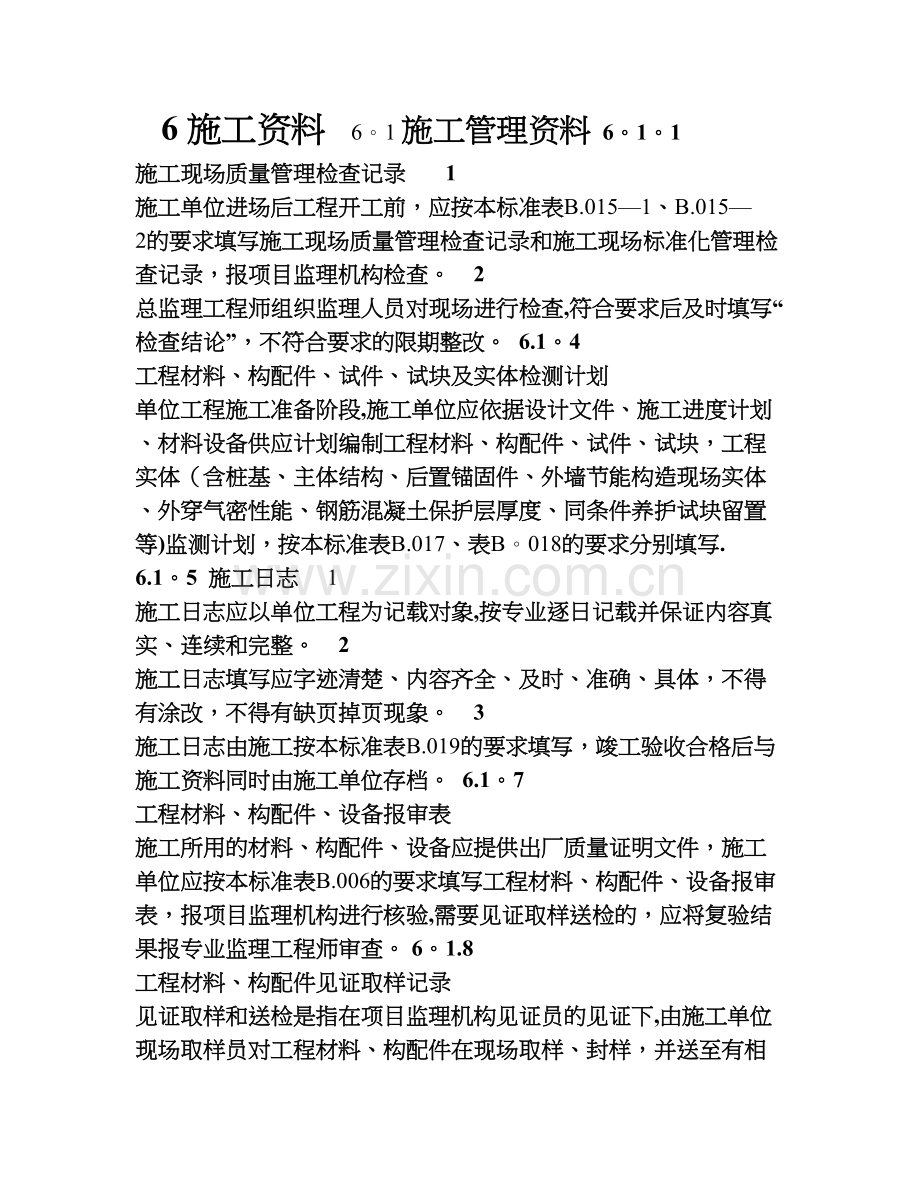

6 施工资料 6。1 施工管理资料 6。1。1 施工现场质量管理检查记录 1 施工单位进场后工程开工前，应按本标准表B.0151、B.0152的要求填写施工现场质量管理检查记录和施工现场标准化管理检查记录，报项目监理机构检查。 2 总监理工程师组织监理人员对现场进行检查,符合要求后及时填写“检查结论”，不符合要求的限期整改。 6.1。4 工程材料、构配件、试件、试块及实体检测计划 单位工程施工准备阶段,施工单位应依据设计文件、施工进度计划、材料设备供应计划编制工程材料、构配件、试件、试块，工程实体（含桩基、主体结构、后置锚固件、外墙节能构造现场实体、外穿气密性能、钢筋混凝土保护层厚度、同条件养护试块留置等)监测计划，按本标准表B.017、表B。018的要求分别填写. 6.1。5 施工日志 1 施工日志应以单位工程为记载对象,按专业逐日记载并保证内容真实、连续和完整。 2 施工日志填写应字迹清楚、内容齐全、及时、准确、具体，不得有涂改，不得有缺页掉页现象。 3 施工日志由施工按本标准表B.019的要求填写，竣工验收合格后与施工资料同时由施工单位存档。 6.1。7 工程材料、构配件、设备报审表 施工所用的材料、构配件、设备应提供出厂质量证明文件，施工单位应按本标准表B.006的要求填写工程材料、构配件、设备报审表，报项目监理机构进行核验,需要见证取样送检的，应将复验结果报专业监理工程师审查。 6。1.8 工程材料、构配件见证取样记录 见证取样和送检是指在项目监理机构见证员的见证下,由施工单位现场取样员对工程材料、构配件在现场取样、封样，并送至有相应资质的检测机构进行检测的活动.取样员要在见证取样结束后及时按本标准表B.025要求填写，报见证员签认。 6。1.10 报审、报验表 1 施工单位完成检验批、分项工程、隐蔽工程等并自检合格后,应按本标准表B.007的要求填写 报审、报验表，向项目监理机构报验. 2 专业监理工程师审查工程报验资料符合要求后，组织施工单位项目专业质量(技术）负责人等对工程实体进行验收，合格后签字确认。 3 检查发现质量不合格的项目通知整改，整改后自检合格报监理工程师复检。 6.1.11 分部工程报验表 1 施工单位完成分部工程并自检合格后，应按本标准表B.008的要求填写。 2 分部工程应由总监理工程师组织施工单位项目负责人和项目技术、质量负责人等进行验收；地基与基础、主体结构、节能、消防分部工程的勘察、设计单位工程项目负责人和施工单位技术、质量部门负责人也应参加相关分部工程验收. 3 需要进行子分部验收的工程应报子分部工程报验表和子分部工程质量验收记录，分别填写表B。008、B。125。 6.2 施工技术资料 6.2。1 施工组织设计/（专项）施工方案报审表 1 施工单位在工程项目开工前向项目监理机构报送的施工组织设计/专项）施工方案应按本标准表B。001的要求填写。 2 总监理工程师组织专业监理工程师对施工组织设计/(专项)施工方案进行审查，并签署审查意见，需要修改的应签发书面意见，要求施工单位修改后重新报审.总监理工程师审定并签认的施工组织设计/（专项)施工方案，应报送建设单位。 3 施工总平面布置应明确划分作业区、办公区和生活区，并采取相应隔离措施。 6。2。2 施工组织设计/(专项)施工方案 1 施工组织设计是指导拟建工程施工的技术、经济和管理的综合性文件，分为：施工组织总设计，单位工程施工组织设计。 2 施工组织总设计是以若干单位工程组成的群体工程,或特大型项目为主要对象编制的施工组织设计，对整个项目的施工过程起统筹规划、重点控制的作用，由总承包单位技术负责人审批. 3 单位工程施工组织设计是以单位（子单位）工程为主要对象编制的施工组织设计，对单位（子单位）工程施工过程起指导和制约作用，由施工单位技术负责人或技术负责人授权的技术人员审批。 4 专项施工方案 施工单位应当在危险性较大的分部分项工程施工前编制专项方案。专项方案应当由施工单位技术部门组织本单位施工技术、安全、质量等部门的专业技术人员进行审核.经审核合格的，由施工单位技术负责人签字.实行施工总承包的，专项方案应当由总承包单位技术负责人及相关专业承包单位技术负责人签字。 不需专家论证的专项方案,经施工单位审核合格后报监理单位，由项目总监理工程师审核签字. 5 施工方案 1） 以分部（分项）工程或专项工程为主要对象编制的施工技术与组织方案，用以具体指导其施工过程，由项目专业技术负责人审批。 2) 施工方案应包括常见施工质量问题的控制措施。 6。2.4 技术交底记录 1 施工单位的技术交底包括：施工组织设计交底、(专项）施工方案技术交底、分项工程技术交底、常见质量问题控制措施技术交底、“四新”（新材料、新产品、新技术、新工艺）技术交底。 2 技术交底记录应按本标准表B。021的要求填写,交底人、审核人、接受交底人应履行交接签字手续。 6.2。5 图纸会审记录 1 施工（监理）单位领取图纸后,应由项目技术负责人（总监理工程师）组织相关人员对图纸进行审查，对所提出的问题按专业整理、汇总形成审查记录，报建设单位交给设计单位做设计交底准备。 2 图纸会审应由建设单位在开工前组织设计、监理和施工单位技术负责人及有关人员参加。设计单位对设计意图、采用的规定（标准）、关键部位的设计要求以及施工中需要特别注意的问题进行设计交底,对各专业提出的问题进行答复。 3 施工单位负责将设计交底和答复的内容按专业汇总、整理、形成图纸会审记录后由建设、设计、监理和施工单位相关负责人签认，不得擅自涂改或变更其内容。 4 图纸会审记录应按本标准表B。022的要求填写. 6。2.6 施工控制测量成果报验表 1 附件一：工程定位测量检查记录（表B.036） 2 附件二：测量放线检查记录（表B。037) 3 附件三：测量人员的资格证书及测量设备、工具检定证书 4 具备以上条件后应按本标准表B。005的要求填写。 6。3 施工进度和造价及合同资料 6。3.3 施工进度计划报审表 1 施工单位编制总进度、年度、季度、月份等施工进度计划后，应按本标准表B。012的要求填写施工进度计划报审表，由项目负责人签字,报项目监理机构审核。 2 项目监理机构收到施工进度计划报审表级附件后后，应组织有关人员审查其施工进度计划，由专业监理工程师和总监理工程师分别签署意见。 6.3.6 工程变更费用报审表 工程变更费用申请表由施工单位按本标准表B。023的要求填写，附有关证明材料报项目监理机构及建设单位审核，并由建设单位审批. 6。4 施工物资资料 6.4.1 工程材料、构配件、设备清单 1 工程材料、构配件、设备进场后，施工单位会同监理单位共同对其数量、型号和外观质量等进行检查验收，按本标准表B.027的要求填写. 2 该表为工程材料、构配件、设备报审表（表B。006）的附件。 6.4。2 设备开箱清单 1 工程所用设备进场后，应由建设、施工、监理及设备供货单位共同对设备进行开箱检验，检查设备的生产厂家、品种、规格、外观、数量、附件情况、标识和质量证明文件、相关技术文件，按本标准表B.028的要求填写设备开箱清单，参加检验单位应分别签字。 2 该表为工程材料、构配件、设备报审表（表B.006)的附件。 6.4。3 工程材料、构配件、设备退场记录 进场验收（或复试)没有达到设计和标准要求的工程材料、构配件、设备，应在监理工程师的监督下进行退场处理，按本标准表B。029的要求填写工程材料、构配件、设备退场记录,相关人员签字确认,并附有退场材料影像资料. 6。5 施工记录 6。5。1 隐蔽工程验收记录 1 凡隐蔽工程检查项目，施工单位必须在隐蔽前向项目监理机构报验，由专业监理工程师组织施工单位质检员等有关人员进行隐蔽工程检查验收. 2 表B.031隐蔽工程验收记录为通用表，除钢筋工程隐蔽验收外，其它工程隐蔽验收均应按此表的要求填写。必要时可在隐蔽内容栏加附图，说明隐蔽情况和质量检查情况。 3 钢筋工程隐蔽验收记录应按本标准表B.032的要求填写。 4 主体结构和建筑节能工程应附有隐蔽部位影像资料. 6.5.3 施工检查记录 按照现行规范要求，凡需进行施工过程检查的重要工序，且无专用记录表格的，均应按本标准表B.034的要求填写。 6.5.4 交接检查记录 1 交接检查记录由移交单位按本标准表B。035的要求填写. 2 见证单位 （1）当在总包管理范围内的分包单位之间移交时，见证单位为总包单位； （2）当总包单位变换,之间移交时,见证单位为建设、监理单位； （3）工程因故停工,施工单位向建设单位办理交接，见证单位为监理单位. 6。5。5 工程定位测量检查记录 建筑工程由规划部门现场定位，施工单位应比对总平面图和建筑红线,校核后保存定位坐标控制点和规划部门给定高程控制点，并按本标准表B.036的要求填写。 6.5。27 焊接材料烘焙记录 焊条、焊剂等在使用前,应按产品说明书、工艺要求及有关规范规定进行烘焙，烘焙记录应按本标准表B。061的要求填写。 6。6 施工试验记录及检测报告 6。6。11 设备单机试运转记录 设备单机试运转记录应按本标准表B.078的要求填写。 6。6。12 系统试运转调试记录 系统试运转调试记录应按本标准表B.079的要求填写。 6。6。15 灌（满）水试验记录 非承压管道系统和设备安装完毕后，以及暗装、埋地、有绝热层的室内外排水管道隐蔽前,必须进行灌（满）水试验,试验记录应按本标准表B。085的要求填写。 6.6.16 强度严密性试验记录 强度严密性试验记录应按本标准表B.086的要求填写。 6.6。17 通水试验记录 通水试验记录应按本标准表B.087的要求填写。 6。6.18 冲（吹)洗试验记录 冲洗、吹洗试验记录应按本标准表B.088的要求填写。 6.6。19 通球试验记录 通球试验记录应按本标准表B.089的要求填写。 6.6。20 补偿器安装记录 补偿器安装自检合格后，应按本标准表B.090的要求填写。 6.6.21 消火栓试射记录 室内消火栓系统安装完成后应取屋顶层（或水箱间内）试验消火栓和首层取二处消火栓，由施工单位专业技术负责人在专业监理工程师的见证下做实地试射试验，达到设计要求为合格,应按本标准表B.091的要求填写。 6.6。24 设备及管道附件试验记录 设备及管道附件安装前按规定进行试验，按本标准表B.094的要求填写. 6。6.32 风管漏光检测记录 风管漏光检测记录应按本标准表B.099的要求填写。 6.6。33 风管漏风检测记录 风管漏风检测记录应按本标准表B。100的要求填写. 6.6。34 现场组装除尘器、空调机漏风检测记录 工作压力不大于5kPa的除尘器、空调机、漏风斗在施工现场组装完成后应进行漏风检测，应按本标准表B.101的要求填写. 6.6.35 管网风量平衡记录 通风与空调工程应在专业监理工程师见证下，进行无负荷联动试运转，对各系统的风压、风速、风量进行测试和调整。测试和调整情况应按本标准表B.102的要求填写。 6。6.36 空调系统试运转调试记录 空调系统试运转调试记录应按本标准表B.103的要求填写。 6.6。37 空调水系统试运转调试记录 空调系统试运转中,空调冷(热)水、冷却水的调试应在专业监理工程师见证下进行，调试记录应按本标准表B.104的要求填写. 6。6.38 制冷系统气密性试验记录 制冷系统气密性试验记录应按本标准表B.105的要求填写。 6。6.39 吹污试验记录 对组装式的制冷机组和现场充注制冷的机组,必须进行吹污试验，吹污试验应采用干燥的压缩空气或氮气。吹污实验记录应按本标准表B.141的要求填写。 6.6。40 净化空调系统测试记录 净化空调系统测试记录应按本标准表B。106的要求填写。 6。6。41 风量、温度测试记录 风量、温度测试记录应按本标准吧B.140的要求填写。 6。6。57 防排烟系统联合试运行记录 防排烟系统联合试运行记录应按本标准表B.107的要求填写。 6。7 施工质量验收记录 6。7。1 检验批质量验收记录 1 检验批工程施工完，施工单位自检合格，项目专业质量检查员按本标准表B.123的要求填写. 2 专业监理工程师组织施工单位项目专业质量检查员、施工员等进行验收。 6.7.2 分项工程质量验收记录 1 分项工程所含检验批工程全部施工完，验收合格，应按本标准表B.124的要求填写。 2 专业监理工程师组织施工单位项目专业技术负责人等进行验收。 6.7。4 建筑节能分部工程质量验收记录 1 建筑节能分部工程所含分项工程施工完，验收合格，应按本标准表B。126的要求填写验收记录。 2 设计单位项目负责人和施工单位技术、质量部门负责人应参加节能分部工程的验收,参加验收各方应加盖公章。 6。8 竣工验收资料 6。8.1 单位工程竣工验收报审表 1 施工单位完成合同约定的全部工作内容，自检合格后，应按本标准表B.010的要求填写单位工程质量竣工验收报审表，单位工程质量竣工验收记录应按表B。1271记录，单位工程质量控制资料核查应按表B。127-2记录，单位工程安全和功能检验资料核查及主要功能抽查应按表B.1273记录，单位工程观感质量检查应按表B。127-4记录，报请项目监理机构，申请工程竣工预验收. 2 总监理工程师应组织专业监理工程师和项目技术负责人等，对工程实体质量情况及竣工资料进行竣工预验收，对存在的问题，应由施工单位及时整改。 3 经返修或加固处理仍不能满足安全或使用要求的单位工程,严禁验收。 6。8。2 单位工程质量竣工验收记录 1 施工单位完成合同约定的全部工作内容，自检合格后，由施工单位按本标准表B。127-1的要求填写. 2 验收结论由监理单位填写，综合验收结论经参加各方共同商定，由建设单位填写，应对工程质量是否符合设计文件和相关标准上网规定及总体质量水平做出评价。 3 单位工程质量竣工验收记录是单位工程竣工验收报审表的附件。 6。8。3 单位工程质量控制资料核查记录 1 施工单位完成合同约定的全部工作内容,自检合格后，由施工单位按本标准表B。127-2的要求填写。 2 单位工程质量控制资料核查记录是单位工程竣工验收报审表的附件。 6.8.4 单位工程安全和功能检验资料核查及主要功能抽查记录 1 施工单位完成合同约定的全部工作内容,自检合格后，由施工单位按本标准表 B。1273的要求填写. 2 单位工程安全和功能检验资料核查及主要功能抽查记录是单位工程竣工验收报审表的附件. 6。8.5 单位工程观感质量检查记录 1 施工单位完成合同约定的全部工作内容，自检合格后，由施工单位按本标准表 B.1274的要求填写. 2 单位工程观感质量检查记录是单位工程竣工验收报审表的附件. 6.8。6 住宅工程质量分户验收表 单位工程预验收后,由建设单位组织施工、监理等单位，在工程竣工验收前，依据国家有关工程质量验收标准，对单位工程中每户住宅及相关公共部位的观感质量和使用功能等进行检查验收,分别填写如下资料. 1 住宅工程质量分户验收记录表按本标准表B。128-1的要求填写。 2 住宅工程质量分户验收汇总表按本标准表B。1282的要求填写. 3 住宅工程质量分户验收问题记录表按本标准表B。128-3的要求填写。 6。8.7 工程竣工验收申请报告 1 单位工程预验收和住宅工程质量分户验收合格后，施工单位向建设单位正式提出的验收申请.由施工单位按本标准表B.129的要求填写。 2 施工单位项目负责人、单位技术负责人签名，加盖公章。 3 建设单位收到工程竣工验收申请报告后,应由建设单位项目负责人组织监理监理、施工、设计、勘察等单位项目负责人进行单位工程验收。 6。8.8 施工资料移交书 施工单位按有关规定，将施工资料立卷后,与建设单位按本标准表B。142的要求办理移交手续,并附上工程资料移交明细表，作为施工资料移交书的附件。
