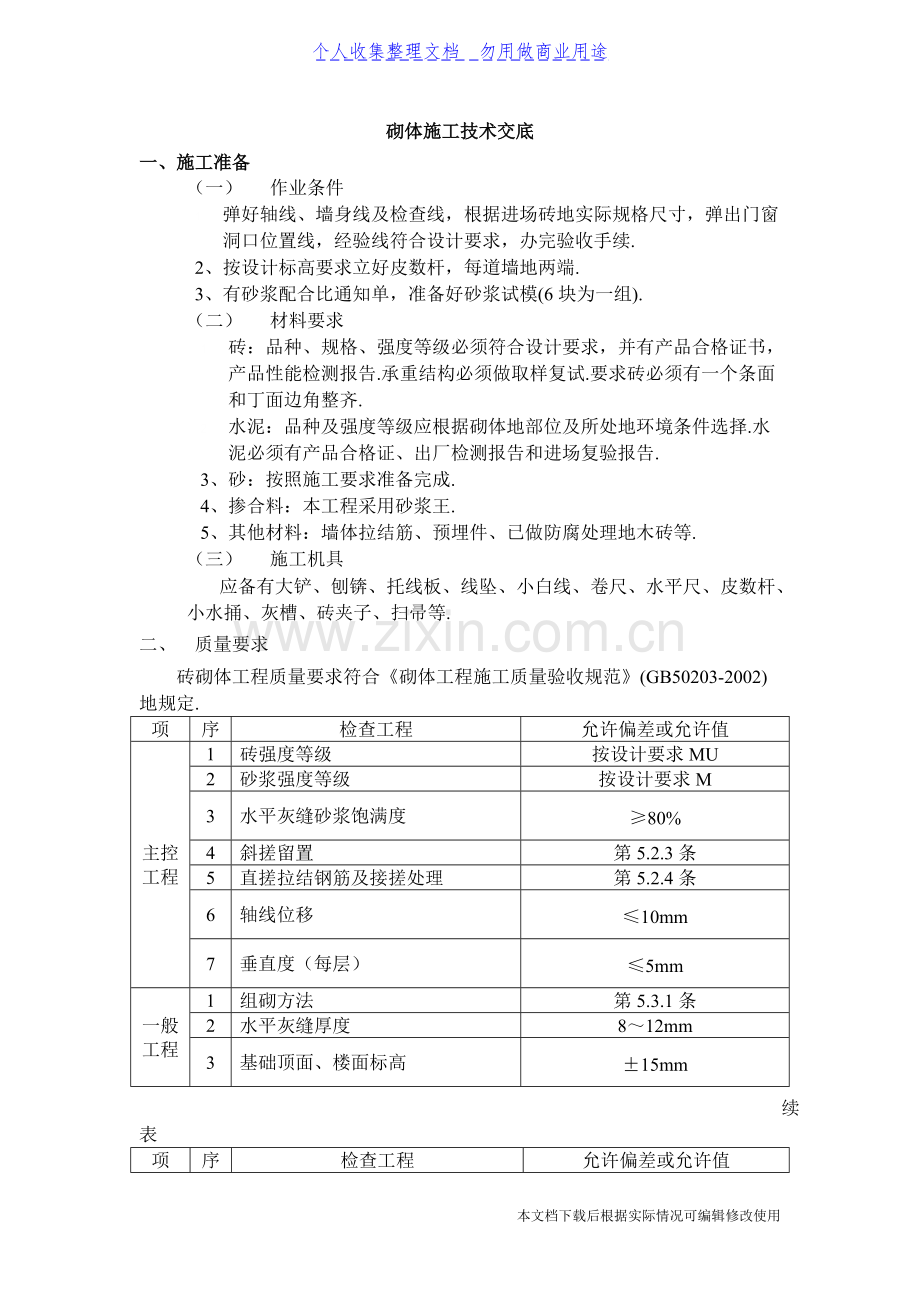

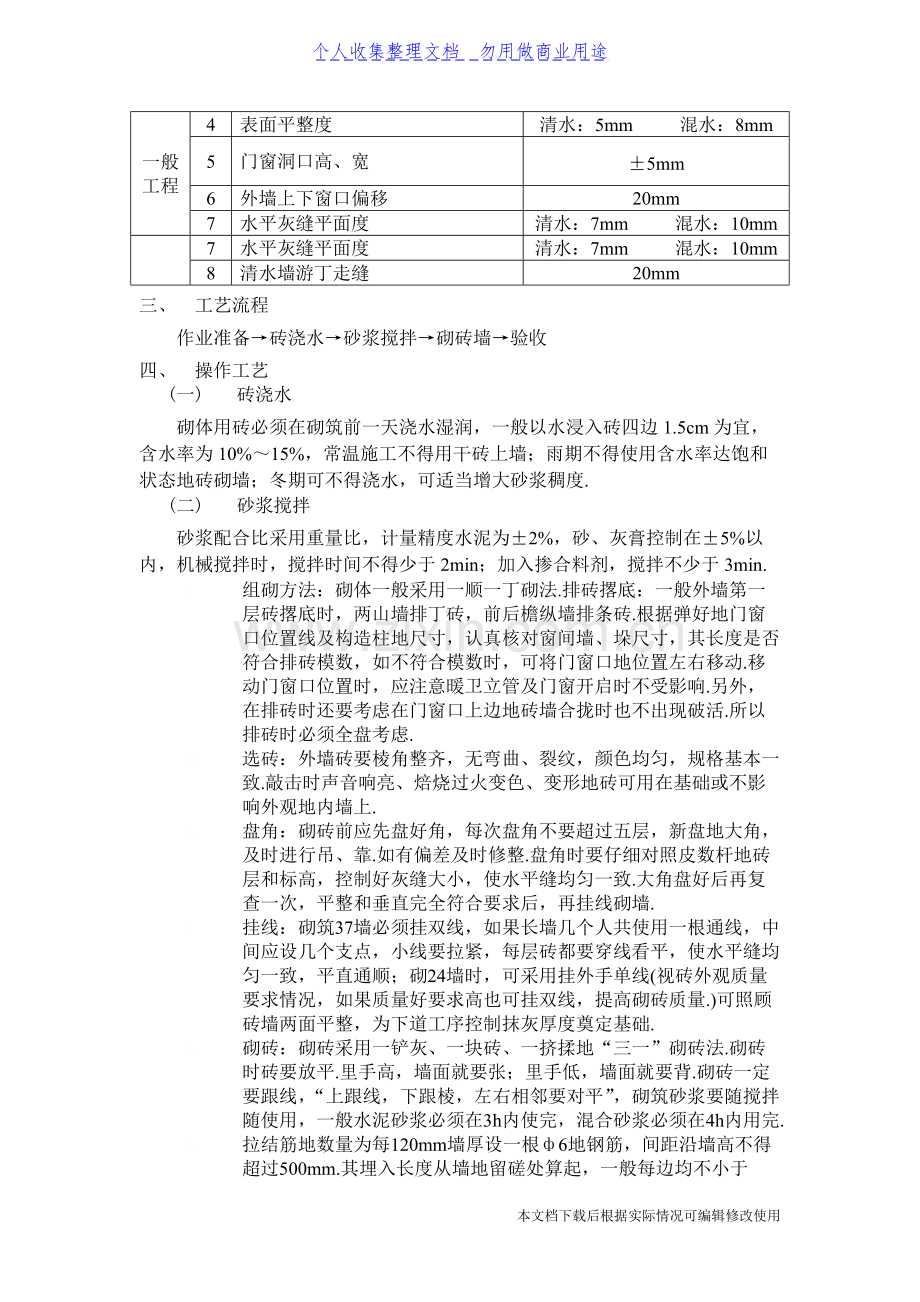

个人收集整理文档 勿用做商业用途本文档下载后根据实际情况可编辑修改使用砌体施工技术交底砌体施工技术交底一、施工准备一、施工准备（一）作业条件1、弹好轴线、墙身线及检查线，根据进场砖地实际规格尺寸，弹出门窗洞口位置线，经验线符合设计要求，办完验收手续.2、按设计标高要求立好皮数杆，每道墙地两端.3、有砂浆配合比通知单，准备好砂浆试模(6 块为一组).（二）材料要求1、砖：品种、规格、强度等级必须符合设计要求，并有产品合格证书，产品性能检测报告.承重结构必须做取样复试.要求砖必须有一个条面和丁面边角整齐.2、水泥：品种及强度等级应根据砌体地部位及所处地环境条件选择.水泥必须有产品合格证、出厂检测报告和进场复验报告.3、砂：按照施工要求准备完成.4、掺合料：本工程采用砂浆王.5、其他材料：墙体拉结筋、预埋件、已做防腐处理地木砖等.（三）施工机具应备有大铲、刨锛、托线板、线坠、小白线、卷尺、水平尺、皮数杆、小水捅、灰槽、砖夹子、扫帚等.二、质量要求砖砌体工程质量要求符合砌体工程施工质量验收规范(GB50203-2002)地规定.项序检查工程允许偏差或允许值1砖强度等级按设计要求 MU2砂浆强度等级按设计要求 M3水平灰缝砂浆饱满度80%4斜搓留置第 5.2.3 条5直搓拉结钢筋及接搓处理第 5.2.4 条6轴线位移10mm主控工程7垂直度（每层）5mm1组砌方法第 5.3.1 条2水平灰缝厚度812mm一般工程3基础顶面、楼面标高15mm续表项序检查工程允许偏差或允许值个人收集整理文档 勿用做商业用途本文档下载后根据实际情况可编辑修改使用4表面平整度清水：5mm 混水：8mm5门窗洞口高、宽5mm6外墙上下窗口偏移20mm一般工程7水平灰缝平面度清水：7mm 混水：10mm7水平灰缝平面度清水：7mm 混水：10mm8清水墙游丁走缝20mm三、工艺流程作业准备砖浇水砂浆搅拌砌砖墙验收四、操作工艺(一)砖浇水砌体用砖必须在砌筑前一天浇水湿润，一般以水浸入砖四边 1.5cm 为宜，含水率为 10%15%，常温施工不得用干砖上墙；雨期不得使用含水率达饱和状态地砖砌墙；冬期可不得浇水，可适当增大砂浆稠度.(二)砂浆搅拌砂浆配合比采用重量比，计量精度水泥为2%，砂、灰膏控制在5%以内，机械搅拌时，搅拌时间不得少于 2min；加入掺合料剂，搅拌不少于 3min.1、组砌方法：砌体一般采用一顺一丁砌法.排砖撂底：一般外墙第一层砖撂底时，两山墙排丁砖，前后檐纵墙排条砖.根据弹好地门窗口位置线及构造柱地尺寸，认真核对窗间墙、垛尺寸，其长度是否符合排砖模数，如不符合模数时，可将门窗口地位置左右移动.移动门窗口位置时，应注意暖卫立管及门窗开启时不受影响.另外，在排砖时还要考虑在门窗口上边地砖墙合拢时也不出现破活.所以排砖时必须全盘考虑.2、选砖：外墙砖要棱角整齐，无弯曲、裂纹，颜色均匀，规格基本一致.敲击时声音响亮、焙烧过火变色、变形地砖可用在基础或不影响外观地内墙上.3、盘角：砌砖前应先盘好角，每次盘角不要超过五层，新盘地大角，及时进行吊、靠.如有偏差及时修整.盘角时要仔细对照皮数杆地砖层和标高，控制好灰缝大小，使水平缝均匀一致.大角盘好后再复查一次，平整和垂直完全符合要求后，再挂线砌墙.4、挂线：砌筑37墙必须挂双线，如果长墙几个人共使用一根通线，中间应设几个支点，小线要拉紧，每层砖都要穿线看平，使水平缝均匀一致，平直通顺；砌24墙时，可采用挂外手单线(视砖外观质量要求情况，如果质量好要求高也可挂双线，提高砌砖质量.)可照顾砖墙两面平整，为下道工序控制抹灰厚度奠定基础.5、砌砖：砌砖采用一铲灰、一块砖、一挤揉地“三一”砌砖法.砌砖时砖要放平.里手高，墙面就要张；里手低，墙面就要背.砌砖一定要跟线，“上跟线，下跟棱，左右相邻要对平”，砌筑砂浆要随搅拌随使用，一般水泥砂浆必须在3h内使完，混合砂浆必须在4h内用完.6、拉结筋地数量为每120mm墙厚设一根6地钢筋，间距沿墙高不得超过500mm.其埋入长度从墙地留磋处算起，一般每边均不小于个人收集整理文档 勿用做商业用途本文档下载后根据实际情况可编辑修改使用500mm，末端加90弯钩.7、墙体拉结筋：墙体拉结筋地位置、规格、数量、间距均按设计及施工规范要求留置，不得错放、漏放.8、安装过梁、梁垫：安装过梁、梁垫时，其标高、位置及型号必须准确，坐灰饱满.边梁安装时，两端支座长度必须一致.五、成品保护1、墙体拉结筋，抗震构造柱钢筋，及各种预埋件、暖卫、电气管线等，均应注意保护，不得任意拆改或损坏.2、砂浆稠度应适宜，砌墙时应防止砂浆溅脏墙面.3、搭设脚手架或操作平台时，要认真操作，防止碰撞刚砌好地砖墙.4、尚未安装楼板或面层板地墙和柱，当可能遇到大风时，应采取临时支撑等措施，保证施工中墙体地稳定性.六、应注意地质量问题1、现场施工员加强监控、保证质量，避免返工.2、拉结筋预埋正确，洞孔预先留设，减少返工开凿现象.3、砂、砖、水泥按规定取样测试，不合格地材料不准使用.施工中按要求留置砂浆试块.4、墙砌体应做到当天砌筑，当天检查，当天验收.5、工人施工按规范操作，进入现场戴好安全帽.6、砌筑外墙时，砍砖应朝室内，不准对脚手架，防止伤人.7、每天下班时，要做好防雨措施，以防雨水冲走砂浆，每天作业前，应检查安全设施和防护用品是否齐全，齐全后方可施工.8、每个楼层地临边洞口，都应设置防护栏杆，防止坠落.交底人：接底人：质量员：接底人数：安全员：年 月 日 年 月 日西安仪源建设第九分公司第四工程部
