综合机电工程样板区施工方案.doc

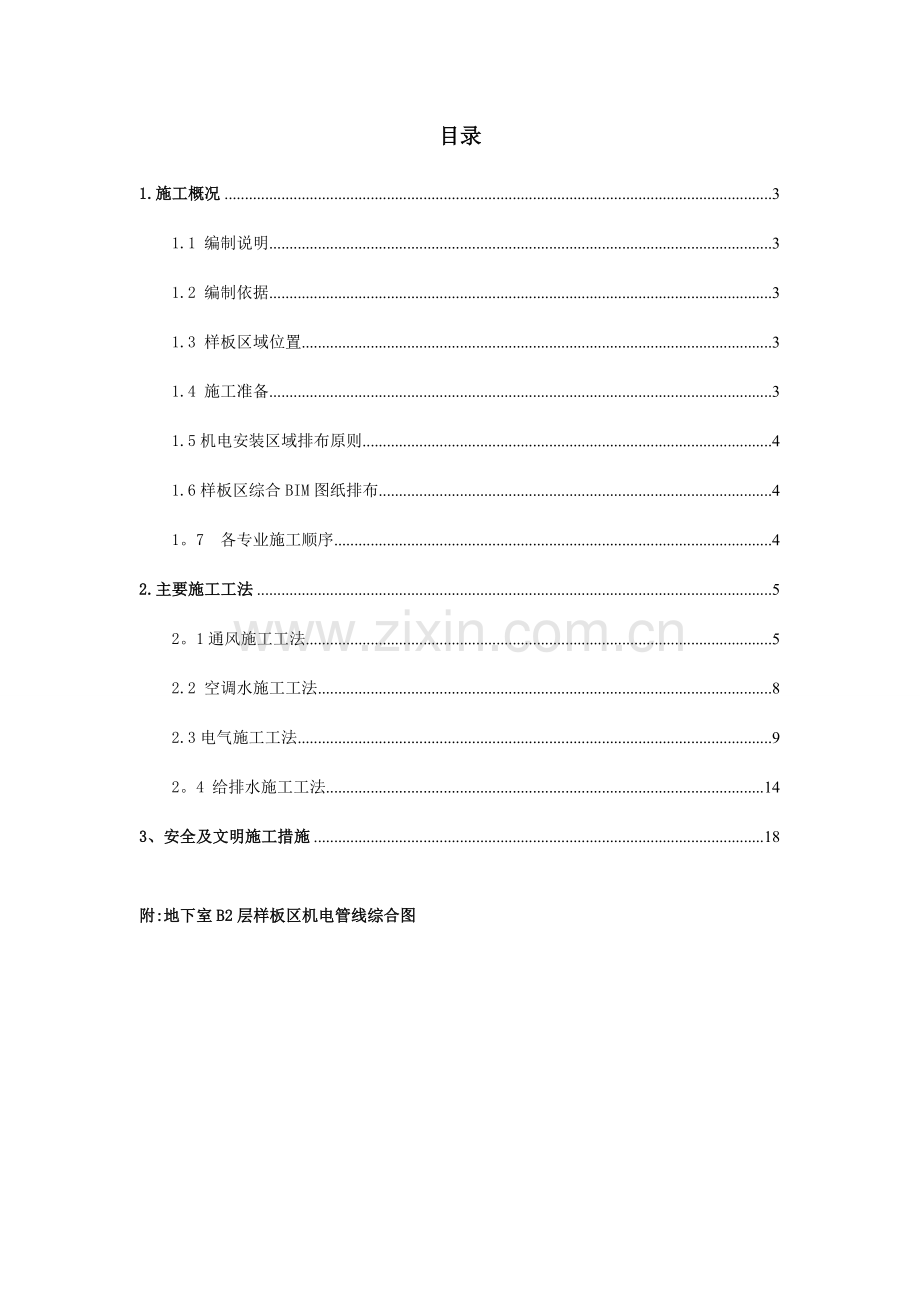

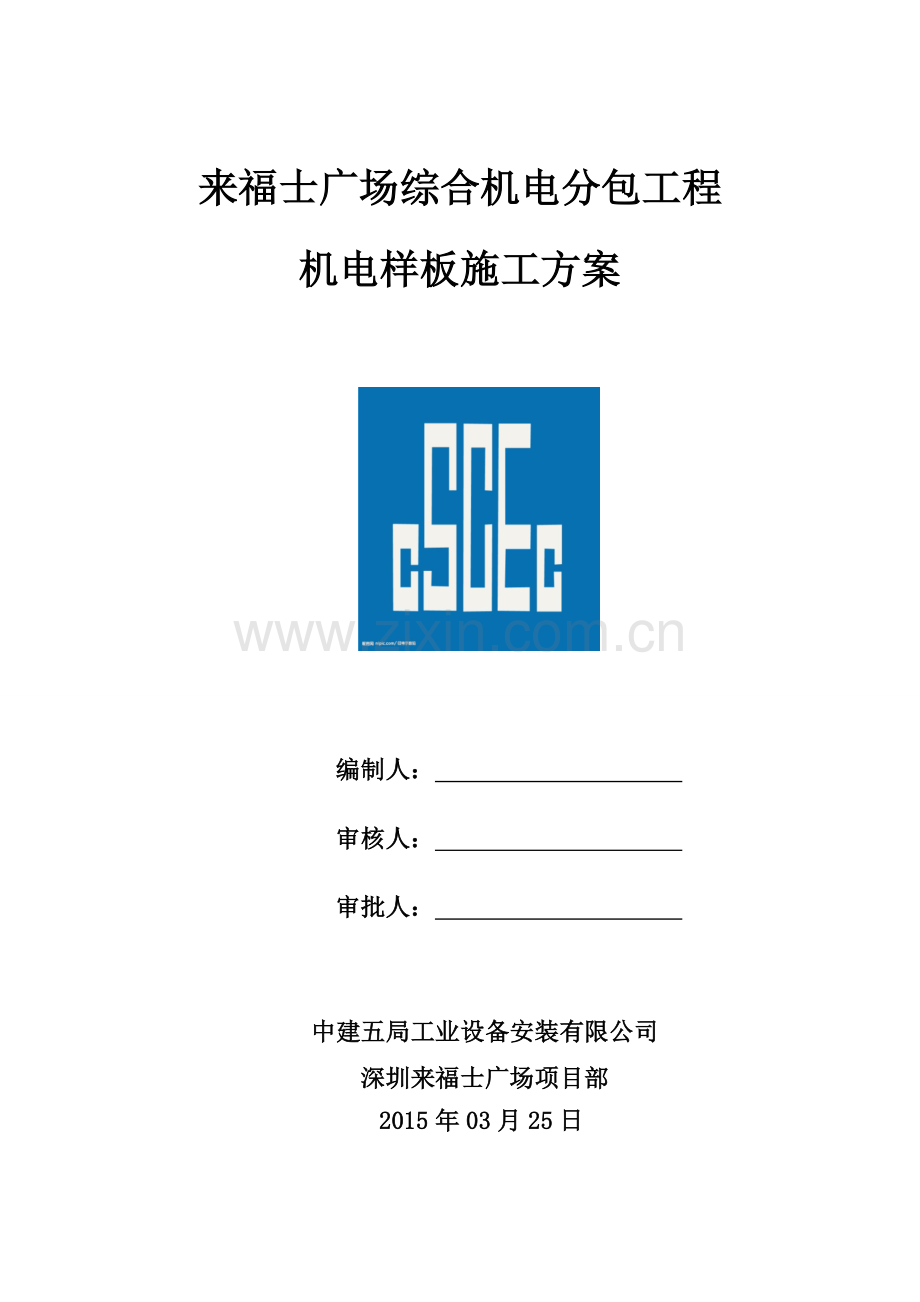

来福士广场综合机电分包工程机电样板施工方案编制人： 审核人： 审批人： 中建五局工业设备安装有限公司深圳来福士广场项目部2015年03月25日目录1.施工概况31.1 编制说明31.2 编制依据31.3 样板区域位置31.4 施工准备31.5机电安装区域排布原则41.6样板区综合BIM图纸排布41。7 各专业施工顺序42.主要施工工法52。1通风施工工法52.2 空调水施工工法82.3电气施工工法92。4 给排水施工工法143、安全及文明施工措施18附:地下室B2层样板区机电管线综合图1.施工概况1。1 编制说明 为保证机电工程施工质量，在大面积施工开展之前先进行样板区的施工。目的是通过样板区的施工,来深化设计,选择安装材料，完善施工工序的工艺流程和工艺标准，为今后的施工做好技术准备工作。1.2 编制依据1、通风与空调工程施工质量验收规范 GB50243-20022、建筑给水排水及采暖工程施工质量验收规范 GB50242-20023、建筑电气工程施工及验收规范 GB5030320024、业主的机电各专业技术文件要求5、B2层样板区机电综合BIM图纸1。3 样板区域位置 经项目部综合考虑并与甲方、总包沟通后，定将样板区选定为地下二层E-F/2B-9B轴所围成的区域，面积大约为800。该样板区域涵盖了风管、桥架、消防水管、冷冻水管、以及给水、排水等多项机电专业的工程内容,能够较好地反映机电安装的主要施工工艺。1.4 施工准备1.4.1 技术准备1。4。1。1 开工前组织图纸深化人员认真阅读图纸，熟悉设计意图，结合实际对图纸进行深化设计，经业主确认后进行施工.1.4.1。2 组织施工班组认真学习规范要求、熟悉深化图纸，将本工程涉及的各规范进行对照，严格按照规范组织施工。1.4。2 资源配备1.4。2.1 根据施工进度要求及工程量，合理组织施工作业人员,特殊工种要求有上岗证。1.4.2。2根据施工工艺要求配备施工机械和施工工具进出,并按机具使用操作规程就位和使用。1.42。3 根据工程量及材料要料计划，按着材料报验流转验收程序，进行材料的进场和入库。1。5本机电安装区域排布原则样板区管道排布原则(以13。00建筑标高为参照标高）：第一层：桥架标高为底标高+4750，顶距梁50；第二层排水管标高为中心标高+4604700，坡度0。3%，冷却水管安装，给水管及消防管，中心标高+4600；第三层风管标高为底标高+4240； 1。6本样板区综合BIM图纸排布各机电管线布局如下剖面大样，平面布置图详见后附件。1.7 各专业施工顺序电气桥架安装 排水管道安装消防管道、给排水管道安装 排风兼排烟风管、排风管安装2。主要施工工法2。1通风施工工法2。1.1风管连接基本方式 本项目风管连接采用以下施工方式:通风、空调风管,长边在2000mm以下的风管采用共板法兰;长边大于2000mm空调风管以及防排烟风管采用角钢法兰，样板区施工按下述连接方式施工.序号风管种类使用范围制作工艺1风管大边2m的空调送风、回风角钢法兰连接风管大边2m的空调风管、送排风管共板法兰连接防排烟角钢法兰连接2不锈钢风管商场排油烟焊接2.1。2 风管制作1) 板厚规格：制作风管所用钢板的厚度，制作法兰所用角钢的规格及螺孔，铆钉孔的孔径，孔间距严格按照国标GB502432002的规定执行.风管及配件钢板厚度表 （mm） 类别风管直径或长边尺寸圆形风管矩 形 风 管中、低压系统高压系统D(b)3200。50.50.75320 D（b)4500。60.60。75450 D(b)6300.750.60.75630 D（b）10000.750.751。01000D（b)12501.01。01。01250D(b)20001.21。01.220001500PaB。上表厚度也适用一般钢板C。排烟系统风管钢板厚度按高压系统D。排油烟采用不锈钢板，不锈钢板厚度按1。5mm设计2) 绘制风管加工草图:根据施工图纸及现场实际情况（风管标高、走向及与其它专业协调情况)，按风管的系统绘制出加工草图，并按系统编号进入制作与安装。3）生产流程风管制作工艺流程如下绘制系统分解图对系统进行分类编号下料机械流水制作法兰连接编号、检查结合结构确定各分解节风管制作尺寸对分解各节风管进行编号按分解编号进行放样标注尺寸钢板开平压筋剪切咬口折边合缝共板法兰角钢法兰下料角钢法兰制作铆接角钢法兰翻边对应分解图对成型风管进行编号检查风管平整度、法兰连接的方正度TDF法兰连接和角钢法兰连接的风管示意图：示意图符号说明角钢连接风管1-角钢连接2-咬口3-加固符号说明FB连接风管1-TFD连接2-咬口3加固4)风管安装矩形风管支吊架布置按照下表执行。风管长边b（mm）吊杆直径（mm）吊架规格角钢（mm)槽钢(mm）0b4008253-400b125083031250b2000104042000b250010505-b25001264404.8支吊架大样图水平风管支吊架示意图顶棚悬挂风管支撑详图1膨胀螺栓2-角钢3-吊杆4风管5角钢6法兰接口 垂直风管支吊架示意图垂直风管支撑详图1-风管2-法兰或者加固框3六角螺帽4角钢（槽钢）支承架5角钢（槽钢）斜撑6-内膨胀螺栓7通丝拉杆8角钢(槽钢）横担2.2 空调水施工工法2。2。1管道防腐（1)基层处理空调水管管材进场后，用钢丝刷、纱布、锉刀等将金属表面的绣皮氧化层、焊渣、毛刺及其他污物铲干净，再用纱布普遍打磨一遍,露出金属原色，然后用扫帚清扫干净.遇有油污、沥青等物，用汽油或煤油、松香水等清理处理干净。也可以用电动、风动除锈工具等除锈。(2）管道防腐处理底漆涂刷前要严格按生产厂家的技术文件要求进行搅拌、配比、熟化。涂刷时钢管外壁应干燥、无尘。底漆采用人工涂刷，按先轴向，后周向的步骤进行.涂刷时漆膜要饱满、均匀、无气泡、无凝块、无流淌、无漏刷.且应外壁一次刷涂完，底漆厚度为0.10.2，管两端各留裸管150不涂刷,便于钢管组对及焊接.在常温下，涂底漆与第一道面漆的间隔时间不应超过24小时。（3)管道焊接工艺流程准备焊接检查防腐处理管子切断管口清理打坡口对口电焊固定施焊焊口检查管道压力试验刷防锈漆（4)管道支吊架间距管道支吊架的间距最大间距如下表所示：公称直径（mm）1520253240507080100125150200250300支架最大间距(m)L11.52.02。52.53.03.54.05。05.05.56.57.58。59.5L22。53.03。54。04。55.06.06。56。57。57。599。510。5L1用于保温管道,L2用于不保温管道。大于300mm的管道参考300mm的管道.适用于工作压力不大于2。0MPa，保温材料密度不大于200Kg/m3。(5)管道支吊架安装样式水平安装支吊架普通支吊架:(管道直径350mm)符号说明：1-楼板;2膨胀螺栓3-槽钢；4-吊杆5-管箍；6固定螺母7螺母;8-木托9-水管10-角钢或槽钢支架梁上悬挂水管支承详图（管道直径350mm)符号说明：1钢板300300142满焊；3吊杆4-水管；5槽钢支架6-膨胀螺栓M20；7-木托沿柱、剪力墙支架(管道直径350mm）符号说明：1-钢板300300142-满焊;3吊杆4-水管；5槽钢支架6-剪力墙；7剪力墙上钢板2。3电气施工工法2.3.1 交叉施工顺序：（1）电气专业进行预埋线管的疏通工作,穿铁丝;(2)根据BIM综合图进行联合支吊架安装；（3）土建刮腻子施工；（3)桥架安装，桥架支架接地安装；（4）电线敷设；（5)灯具安装；（6）明管敷设;（7）临时电敷设,配电箱安装;（8）通电调试。2。3。2 桥架安装（1）工艺流程弹线定位安装膨胀螺栓支、吊架安装桥架安装桥架支吊架接地成品保护（2）放线定位样板区共有5条水平强电桥架，放线定位，用铁制膨胀螺栓进行支架、托架的固定安装，同一直线段的支架、托架支撑面在同一水平面，电缆桥架水平敷设固定间距为1。5m以内。 桥架的排布根据BIM综合图确定，合理利用空间排布管道，且必须严格按照相关质量验收规范要求排布。(3）桥架安装1）桥架吊架做法图：2）支吊架选型严格以下方式处理，管道密布处支吊架采用联合支架，支吊架角钢方向保持一致。桥架、线槽支吊架选型表 序号桥架宽度/mm吊杆支架序号桥架宽度/mm吊杆支架1140014mm63槽钢640010mm40角钢2120012mm63#槽钢730010mm40角钢380012mm63槽钢82008mm40角钢460010mm50角钢9150及以下8mm30角钢550010mm40角钢 水平共支架的桥架选型以最宽桥架确定，上下重叠安装丝杆以两桥架和计算。所有支架均需除锈清洁后刷2道防锈漆最后再补刷一道银粉漆。3）支架与吊架在安装时应挂线或弹线找直，用水平尺找平，以保证安装后横平竖直。4）支架应安装垂直、平整，悬挂吊钩应有调整螺栓,拉攀方向应一致，在混凝土墙、混凝土顶棚上固定用膨胀螺栓。5）普通电缆桥架敷设时，支撑点间距不大于2m,应保证电缆敷设完毕后挠度与跨度之比不大于1:200。6）非直线段的桥架支吊位置设置:桥架弯通弯曲半径不大于300mm时,应在距弯曲段与直线段接合处300600mm的直线段设置一个支吊架;当弯曲半径大于300mm时，还应在弯通中部增设一个支吊架.7)桥架本体安装应平直整齐,水平或垂直允许偏差为其长度的2，且全长允许偏差为20mm;桥架连接处牢固可靠，接口应平直、严密，桥架应齐全、平整、无翘角、外层无损伤。8）桥架的接地保护桥架全长应为良好的电气通路。镀锌制品的桥架搭接采用螺母、平垫、弹簧垫紧后可不做跨接地线.桥架与接地干线连接处设置在低压配电房，电气竖井内且不少于2处与接地干线可靠连接。桥架在建筑变形缝处要增加伸缩节和做跨接地线，跨接地线不小于16mm铜芯多股线，且留有余量。2。3。3 明管敷设（1）工艺流程：弹线定位安装膨胀螺栓支、吊架安装明管安装梁底加固定管卡成品保护（2）基本要求：样板区共有2条明装镀锌线管,管径为DN32，根据设计图纸弹线定位、加工支架、吊架，固定卡、镀锌管弯头采用成品件，镀锌管严禁对口焊接，明装线管安装须横平竖直，从桥架引出和进入配电箱必须采用与管道配套的索姆连接牢靠并可靠接地,接地线不小于4mm的铜芯多股线.(3）预制加工：支架、吊架要按图纸设计进行加工.测定盒箱及固定点位置:1）根据施工图以土建弹出的水平线为基准,挂线找平，线坠找正,标出盒箱的位置。2）根据盒箱位置把管路的垂直、水平走向弹出线来，按明固定点间距的尺寸要求，计算出支架、吊架的的具体位置.3）固定点间距应均匀,管卡与终端、转变中心、电气器具、接线盒边缘的距离为150300mm；中间的管卡最大距离见下表序号管径卡距（mm）1152010002253215003324020004）固定盒箱：盒箱固定： 盒箱要坐标位置准确,平整牢固,开孔整齐并与管径相吻合,一管一孔。 （4）管路敷设与连接：管路敷设：水平和垂直敷设的明配管要整齐、美观，要横平竖直。先安装固定支架、吊架后再敷设管路，敷设时将钢管穿入管卡，然后将管卡逐个拧紧；严禁将钢管与支架、吊架焊接。（5） 质量控制1）金属导管严禁对口溶焊连接。2)JDG薄壁镀锌钢管进入配电箱、接线盒、开关盒、灯头盒时需采用专用接头。3）管路畅通，钢管弯曲半径不小于6倍D（D为钢管外径），弯曲处无明显折皱，弯扁度不大于0.1倍D，弯度不小于900.4）明配管排列整齐有序,管路间的间隙控制在35 mm之间，固定支架位置合理，间距均匀，管路固定牢固。5)管路敷设完毕，箱盒位置标高正确,整个房间内同一标高的盒子高度一致。6）连接紧密，接地良好，管子支架、吊架设置合理。7)线路进入电气设备和器具的管口位置正确，成排设备的明配管排列整齐.8）导管安装牢固顺直，镀锌层锈蚀或剥落处做防腐处理.2.3.4 管内穿线工艺流程线管疏通穿引线选择导线放线、断线导线与带线的绑扎管口带户口导线连接接头包扎线路绝缘电阻遥测2.3。5 灯具安装2。3。5。1根据图纸要求，样板区为非人防区域，灯具安装采用管吊式. 2.3.5.2管吊式灯具安装施工工艺流程检查灯具组装灯具安装灯具通电试运行2.3.5。3检查灯具在灯具安装前需明确灯具是否为现场安装所需的材料，不能弄混,灯具安装前需进行绝缘测试和通电测试，防止灯具进场前存在的一些质量问题导致灯具安装后不能点亮再进行查找原因增加工作量.2.3。5。4组装灯具样板区灯具为T8单管荧光灯，灯具包含灯管、镇流器、反光罩等组成,需在灯具安装前组装完成并调试灯具。2。3.5.5 安装灯具灯具安装严格按照图集、图纸和相关技术规范施工。2。3。5.6通电试运行灯具、配电箱安装完毕且各条支路的绝缘电阻摇测合格后，方允许通电试运行。通电后仔细检查和巡视，检查灯具的控制是否灵活、准确；开关与灯具控制顺序相对应。2。3.6 配电箱安装2。3.6。1 地下室样板区采用临时照明，照明电源从总包单位最近的临时电箱引入至样板区照明配电箱，供样板区照明供电。 样板区临时配电箱采用明装。2.3.6.2 工艺流程弹线定位明装配电箱盘面安装箱体固定绝缘遥测2。4 给排水施工工法2.4.1、施工内容本样板区有给水系统、热水系统、中水供水系统、餐饮废水系统、通气系统2。4.2、施工准备1.技术准备本样板工程施工要点：餐饮废水管组成联合支架坡向隔油池，热水管组成联合支架，通气管、中水管单独设置支架。各支架设置在经过的每一梁上 .明敷热水管道采用橡塑泡棉保温，外加不燃铝箔保护层。2。材料、机具准备预埋管件所需的材料:不锈钢管DN65、DN40,铸铁管DN100、DN150，衬塑钢管DN50、DN32、DN20，角钢，油漆，橡塑泡棉保温，玻璃及各种管材所对应的配件，铁丝、钉子等； 主要机具：电焊机、切割机、套丝机、煨弯机、坡口机、滚槽机、试压泵、工作台、套丝板、管子压力钳、活动扳手、套筒扳手、梅花扳手、链钳、手工锯、氧气乙炔瓶、减压表、皮管、割炬、链条葫芦、钢丝绳、滑轮、梯子、铁锤、水准仪、水平尺、钢卷尺、钢板尺、角尺、线坠、压力表等。3。人员准备根据施工区域和工程量大小，合理安排劳工力，应基本作到技术工种搭配得当，劳动力充足，根据施工进度，动态调整劳动力比例和分布，避免发生因劳动力安排不当导致的工期延迟和劳动力浪费的现象。2。4。3、支架制作、安装（1）为确保工程质量,提高施工功效，应在管道综合支架通过图纸深化后开始大面积预制，在预制过程中要严格控制施工质量，制作质量必须符合规范要求,制作完成后应进行除锈和防腐处理。（2)支吊架与土建墙、柱采用膨胀螺栓固定时，其根部钢板应与墙、柱紧贴，膨胀螺栓要拧紧，不得有松动现象,使用的膨胀螺栓规格应根据管道直径大小是否保温以及墙体结构情况按照有关标准图集规定选用。管道吊杆安装时,应对吊杆进行调直，不得有弯曲、歪斜现象.管道不保温时,其支、吊架应与管材紧密接触，管卡及吊环要上紧，管道保温时，管道与支架之间设置管托并与钢管和支架同时焊牢，管托高度应比管道保温厚度大1015mm,钢管与吊杆之间应焊接吊耳,吊耳高度应比保温厚度大2030mm。管道支吊架应在管道铺设前安装，支吊架安装标高、坐标应按照图纸设计要求并参照有关标准图集规定精心测量、认真核实，为下步管道敷设安装精度提供保障.(3）安装前，必须根据管道标高、尺寸大小弹线，确定支、吊位置,复核无误后方可固定支架.对于有坡度的管道应根据两点间的距离和坡度的大小，再根据检测安装各点位置高度从而算出支架长度。(4）支吊架选型:餐饮废水管道组成联合支架坡向隔油池，热水管道组成联合支架，通气管、中水管单独设置支架.防晃支架设置在梁上。给、排水管道支吊架基本样式 金属管道固定支架清单序号公称直径横担材料规格吊杆材料规格生根方式1DN15-32角钢253角钢253M8膨胀螺栓2DN40-50角钢303角钢303M8膨胀螺栓3DN7080角钢404角钢404M8膨胀螺栓4DN100槽钢6#槽钢6#M10膨胀螺栓5DN150槽钢8槽钢8M12膨胀螺栓金属管道支架必须满足管道的稳定和安全，允许管道自由伸缩并符合安装高度。管径（mm)1520253240507080100125150钢管(米）保温管1。5222.533444.556不保温管2。533。544。55666。5782.4。4管道安装顺序管道安装时应按照先上后下、先里后外、先大管后小管、先主管后支管的顺序进行管道安装。2。4.5铸铁管道安装工艺此区域污、废水及通气管采用W型不锈钢卡箍柔性连接。（1）工艺流程材质要求铸铁排水管及管件规格品种应符合设计要求.管壁应厚薄均匀，内外表面光滑整洁，不允许有砂眼、裂纹、飞刺和疙瘩。所有管材、管件及其它辅助材料必须具有出场合格证及相关检验报告，必须是合格产品。施工条件室内的排水管应在其所在部位拆模完毕，杂物清理干净后可安装。管道预制 根据设计要求并结合现场实际情况，按预留口位置测量尺寸,绘制加工草图。根据草图量好管道尺寸，结合管件尺寸进行断管,断口要平齐，断管可采用砂轮切割机。管道安装根据设计图纸及技术交底，检查预留空洞尺寸，将管道位置放线定位,标注在墙面或顶板上。管道放线具体要求：管道防线由总管到干管再到支管放线定位.放线前逐层进行细部会审,使各管线互不交叉或少交叉,同时预留防结露保温及维修操作空间。排水管到安装以建筑轴线定位，同时以墙、柱、梁为辅助定位依据。定位时，按施工图确定管道的走向，在墙（柱）上弹出管道定位的坡度线，水平管道坡度按照规范要求为0.01-0.035,坡度线取管底标高作为管道坡度的基准。立管放线时,贯穿各楼层总立管预留空洞，自上而下吊线，弹出立管安装的垂直中心线，作为立管定位与安装的基准线。(6）托、吊管道安装由于W型柔性排水铸铁管的接口刚度较小，造成管道容易变形.因此，要求施工过程中:先安装管道支架,立管支架距地面为15001800mm,立管支架间距一般不大于1800mm，同时需要架设落地支架，支架要求平整规矩，牢固可靠。同时，当建筑物层高超过4.5m时，要求支架间距不超过1800mm，且均匀架设。水平干管上，每段管道都应该架设两个吊架（卡）,水平管道安装吊架的位置距管卡箍应750mm.立管底部需用可靠的固定方式固定。可在距离弯头管道接头处，采用固定支架进行加固，一般距离弯头处管端500mm。安装在管道层干管可根据设计图纸管线位置和坡度,在墙上或顶板上划线，根据预先排好的管道位置确定好托、吊卡架位置，将卡架固定好,U型抱卡上好一端螺母。安装托、吊干管时，先将托架或吊卡按设计坡度栽好后,量准吊棍长度,将预制好的管道固定，先将管道插口落到承口的底部，用石笔沿承口边在插口上划线，在将插口拔出3-5mm(夏季23mm），并将立管预留口及本层卫生器具的排水预留口，按室内地平线、坐标位置及轴线找好尺寸,接至规定高度，将预留管口临时封堵。2.4。6中水、给水管安装本样板区域中水、给水主要采用衬塑钢管丝扣连接(1）工艺流程： 断管清理套丝-连接-清理防腐（2）工艺标准：钢管切割时应保持切割片与管道垂直。衬塑钢管等复合钢管切割不能采用砂轮切割机或套丝机切割，应采用手锯、电动带锯或厂家配套的专用切割机，切断口应进行必要的胶粘补塑与防腐处理.使用专用锉刀将毛刺完全除净，并在管口端面形成一定坡面。加工管螺纹的套丝机必须带有自动度量设备,螺纹的加工做到端正、清晰、完整光滑，不得有毛刺、断丝，缺丝总长度不得超过螺纹长度的10%。加工次数为14次不等。管径1532mm套2次；管径4050mm套3次；管径70mm以上套34次；螺纹连接时，填料采用白厚漆麻丝或四氟乙烯生料带,顺时针顺缠绕方向一次拧紧，不得回拧，紧后留有螺纹2-3圈；生活给水不采用白厚漆；不建议采用液态生料带。管道连接后,把挤到螺纹外面的填料清理干净，填料不得挤入管腔，以免阻塞管路，同时对裸露的螺纹进行防腐处理;防腐油漆应延伸至丝扣外1cm，成整齐环状;对明装管道还应该刷与管道颜色一致的面漆。3。安全及文明施工措施3.1安全保护措施1、确立安全检查制度(1）由项目经理组织，各职能部室、作业队班组管理人员参加，对在施工现场每月进行一次联合安全大检查。（2）安全员及作业队班组管理人员对在施工现场每班进行一次巡查，并填写安全检查日志(3）技术负责人及安全技术人员对工艺进行不定期的专项检查。（4）施工员在下达生产任务的同时，必须向施工作业队进行书面安全交底。2、加强安全教育（1）项目经理部全体人员开工前必须接受进场安全教育。（2）严格执行“三级安全教育”。3、完善安全保护设施（1）合理布置安排场地,临时房屋建筑布局、布置必须符合消防条例的规定和要求。（2）施工现场设置醒目、统一的安全标志（或标志牌）（3)井口盖板、脚手架、防护围栏等防护设施未经许可，不得擅自移挪或拆除。4、开展预测、预防工作针对施工过程中可能发生的事故，开展预测、预防工作,找出工程施工安全风险点，防患于未然。5、施工用电安全保护措施（1）施工现场用电实行三相五线制和双级漏电保护措施。（2）配电箱及电线的外皮需做可靠的接地保护.配电箱及配电电柜的进出线，用卡子固定牢靠，并设有接地保护和工作零线的端子。（3）施工现场的电线，采取加钢套管埋地或架空、挂设方式铺设.(4）施工现场电器设备均设防雨雪棚.（5）电焊机的一次线长度不大于5m，二次线必须使用专用线缆，多台电焊机同时工作时，禁止使用公用回路。(6)电器配电箱及电器设备，电缆线路的安装，严格按施工现场临时用电安全技术规程执行，配电箱电器组件做到完整可靠，开关要标明用途。（7）施工现场的电工,必须持证上岗，严格遵守操作规程,非电工禁止私自乱动电器设备，电器设备出现故障必须由电工处理。3。2文明施工措施1、项目经理部推行现代管理方法，科学组织施工，做好现场文明施工的各项工作。2、施工现场内堆放的大宗材料、成品、半成品和机具设备，不得侵占道路及安全防护设施，做到材料码放整齐,井然有序.3、现场施工完成后及时清理,做到工完场清,对成品进行保护，对未安装的半成品进行集中堆码,摆放整齐。
