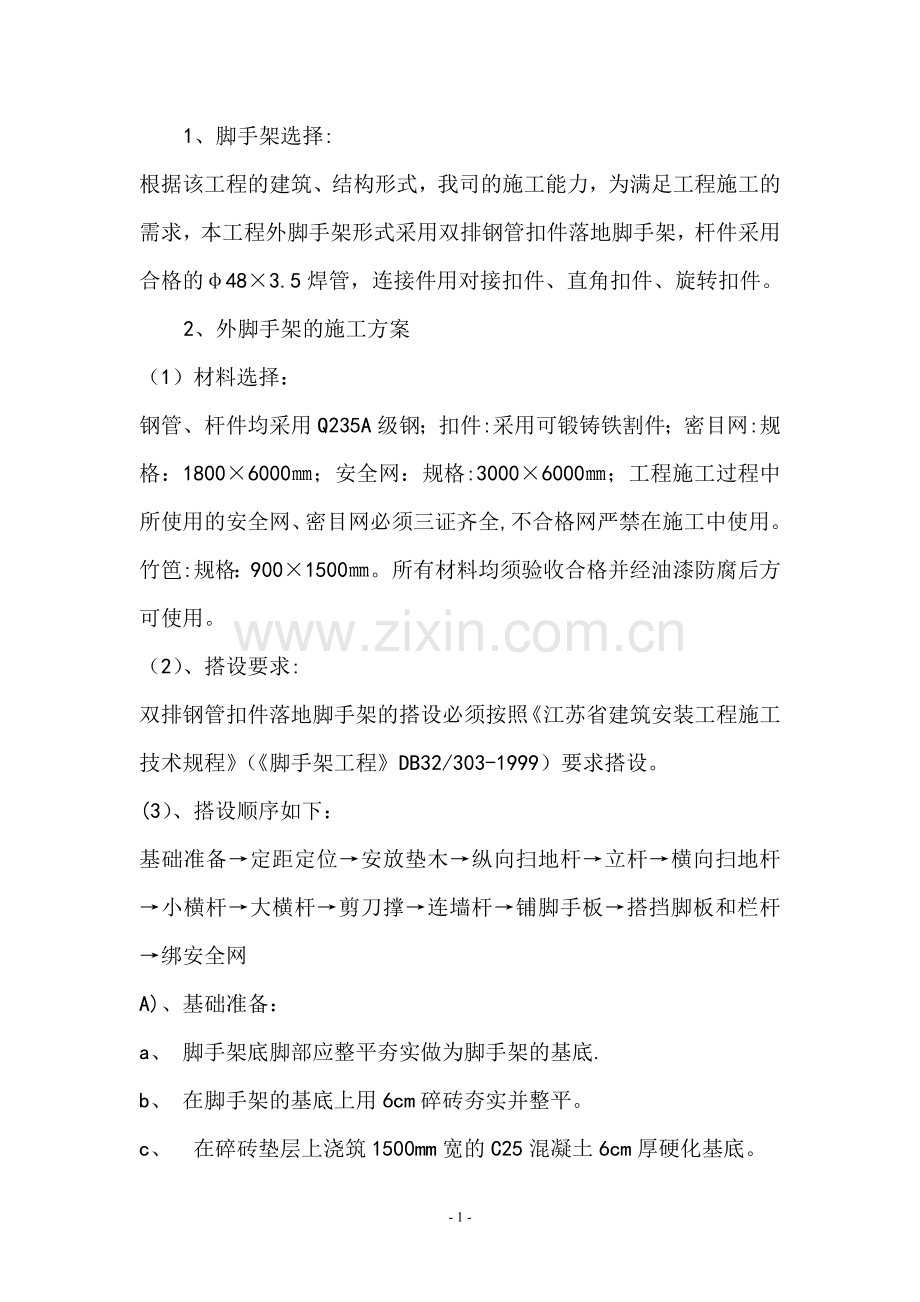

盐城开发区国税分局综合楼脚手架施工方案江苏建兴建工集团有限公司二00六年五月十五日1、脚手架选择:根据该工程的建筑、结构形式，我司的施工能力，为满足工程施工的需求，本工程外脚手架形式采用双排钢管扣件落地脚手架，杆件采用合格的483.5焊管，连接件用对接扣件、直角扣件、旋转扣件。2、外脚手架的施工方案（1）材料选择：钢管、杆件均采用Q235A级钢；扣件:采用可锻铸铁割件；密目网:规格：18006000；安全网：规格:30006000；工程施工过程中所使用的安全网、密目网必须三证齐全,不合格网严禁在施工中使用。竹笆:规格：9001500。所有材料均须验收合格并经油漆防腐后方可使用。（2）、搭设要求:双排钢管扣件落地脚手架的搭设必须按照江苏省建筑安装工程施工技术规程（脚手架工程DB32/303-1999）要求搭设。(3）、搭设顺序如下：基础准备定距定位安放垫木纵向扫地杆立杆横向扫地杆小横杆大横杆剪刀撑连墙杆铺脚手板搭挡脚板和栏杆绑安全网A)、基础准备：a、 脚手架底脚部应整平夯实做为脚手架的基底.b、 在脚手架的基底上用6cm碎砖夯实并整平。c、 在碎砖垫层上浇筑1500mm宽的C25混凝土6cm厚硬化基底。d、 混凝土基底与脚手架立管之间加垫板或垫木，垫板面积不小于0。15m2，宽度不小于22cm，厚度不小于5cm.e、 脚手架外立杆50cm外在混凝土基底外围加30cm宽20cm的排水沟。B)、定距定位：根据构造要求在建筑物四角用尺量出内、外立杆距离，并做好标记.用钢卷尺拉直，分出立杆位置，并用小竹片点出立杆标记。垫板、底座应准确地放在定位线上，垫板必须铺放平稳,不得悬空；双管立柱应采用双管底座，底座下垫枕木，并垂直于墙面设置.立杆横距为1.2m，立杆纵距为1。4m，垂直度H/400，可用经纬仪或吊线与尺量检查。大横杆步距为1。8m，护身栏杆距水平杆0。9m设置，且一次搭设高度不应超过相邻连墙体以上二步。内外接头不应在同步同跨内,上下应错开一跨。C）、每根立杆的底部向上200处应设置纵横向扫地杆，用直角扣件与立杆固定。横向扫地杆采用扣件固定在紧靠纵向扫地杆下方立杆上。竖第一根立杆时，每6跨应暂设一根抛撑与地面的夹角宜45度60度角，直至固定件搭设好后方可视情况拆除。D)、与立杆基础不在同一水平高度时，必须将高处的纵向扫地杆向低处延长2跨，高低差不大于1m，并与低跨立杆固定。E)、底部立杆必须采用不同长度的钢管、立杆的连接必须交错布置,相邻立杆的连接不应在同一高度，其错开的高差不得少于500，且不在同一步架内.F)、立杆接头除顶层采用搭接连接外,其余接头必须采用对接扣件连接,搭接连接的长度不应小于1m,不少于2个旋转扣件连接,固定间距不应小于800,对接接头中心距纵向水平杆轴心线的距离应小于步距的1/3。G)、搭设纵向水平杆应符合下列要求：a、 纵向水平杆应水平设置,可用水平仪或水平尺检查。钢管长度不应小于3跨。b、 接头宜采用对接扣件连接，内外两根相邻纵向水平杆的接头不应在同步同跨内，上下两个相邻接头应错开一跨,其错开的水平距离不应小于500，各接头中心距立杆轴心线距离应小于跨距的1/3。c、 纵向水平杆与立杆相交处必须用直角扣件与立杆固定.d、 沿建筑物周围搭设的脚手架应采用闭合形式，脚手架的同一步纵向水平杆必须与四周交圈.在搭设首层脚手架的过程中,沿四周每框架格内设一道斜支撑，拐角处双向增设，待该部位脚手架与主体结构的连墙件可靠拉结后方可拆除. 双排架宜先立里排立杆，后立外排立杆。每排立杆宜先立两头的，再立中间的一根,互相看齐后,立中间部分各立杆。H)、搭设横向水平杆应符合下列要求:a、 横向水平杆应用直角扣件架设在纵向水平杆的上方,凡立杆与纵向水平相交处均必须设置一根横向水平杆，作业层非节点处严禁任意拆除.b、 脚手架横向水平杆(小横杆）长度1。5m，外端伸出纵向水平杆部分应100mm，防止杆件滑脱。靠墙的一端距墙装饰的距离不应大于250。c、 主节点必须设置一根横向水平杆，用直角扣件连接，严禁拆除，主节点处两个直角扣件的中心距不应大于150mm。I)、搭设剪刀撑应符合下列要求：a、 剪刀撑应设置在脚手架立杆外侧，并用旋转扣件固定在立杆横向水平杆的伸出端上，其交点距主节点的距离不应大于150，杆件接头采用搭接连接，其搭接长度不应小于1米，不少于2个旋转扣件固定，固定间距不应小于800.最下部的斜杆与立杆的连接点距地面的高度控制在30cm内.搭设随立杆、纵横向水平杆等同步搭设.b、 每副剪刀撑跨，立杆的根数不少于4根，也不应超过7根，剪刀撑间距9。0m，一般每间隔6跨设置一道剪刀撑,由底至顶连续布置,下端着地，与纵向水平杆呈45度60度角,并且下端必须支撑在垫块和垫板上。J）、为防止脚手架内外側倾覆必须均匀分布的设置能承受压力和拉力的连墙点。采用预埋8圆钢柔性连接外脚手架立杆或用钢管扣件与墙或框架柱刚性连接可靠，连墙垂直间距3.6m（两步）水平间距4。2m（三跨)设连墙件。在结构每一框架柱处设一组双杆箍柱拉杆与框架柱拉结.连墙件要均匀布置,与架体和结构立面垂直，并尽量靠近主节点。连墙杆伸出扣件的距离应大于10cm.底部第一根大横杆就开始布置连墙杆，靠近框架柱的小横杆可直接作连墙杆用。立杆必须从第一纵向水平处用刚性墙件与建筑物可靠连接，连墙件与连墙构件应呈水平装置，当设置位置及其附近不能设连墙件时,必须抛撑或其它可行的刚性拉结措施来实行，做到位、顶并行。连墙件计算及地基承载力计算附后.K）、扣件的安装及注意事项：开口朝向，用于连接横杆的对接扣件，开口应朝架子内侧，螺栓向上，避免开口朝上，以防雨水进入。拧紧程度:装螺栓时应注意将根部放正和保持适当的拧紧程度，一般要求扭力矩控制在45KG。M为宜，最大不得超过6KG。M。L)、从第二步起在脚手架操作层的外側应设置栏杆,搭设应在纵向水平杆上方1.11。2米。作业层脚手架于0.6m及1。2m应设两道防护栏杆，底部应设20cm高的踢角板。M）、脚手架首层必须满铺、满立竹笆。竹笆铺设在操作层并用16铅丝与水平杆绑扎。竹笆铺设按一、四、七步距设置。每一处安全网必须系紧，且应固定好，不允许里高外低。做好隔脚张网防护的要求。安全网内不允许有杂物，且网与下方构件表面的距离不小于3m，及时清理网内杂物。安全网的张设随着施工层的增高而增高并超出施工层.张设安全网时，要求操作人员用好安全的“,三件宝”再进行张设。安全网要求无损坏,无腐烂，无坏洞，安全保险绳齐全并要求质量合格，符合国标5725，挂网时除用保险绳外，还应用10#铁丝密扎，扎牢扎紧。网应外高内低,网与网之间拼接严密，并且网要崩直不能随意飘荡，确保安全，密目网的施工方法由第二步距起始,立面全部封闭.安全网张设要做到外观整洁、美观。密目网从第二步脚手架向上全面设置,密目网设置在脚手架外立杆内側，密目网采用16铅丝绑扎在上、下纵向水平杆上。密目网接头采用16铅丝连结。作业层网应高于平台1.2m，并在作业层下部设一道平网.在架内高度3.6m处设置平网,施工层应设随层网。N)、双排脚手架每根钢管固定扣件不应少于2个，脚手架必须配合好施工进度搭设，一次搭设高度高出操作层不宜大于一步架，但必须超出施工层高度1。5米。立杆顶端应高出女儿墙顶部1m，高出檐口上皮不小于1.5m。O)、洞口、临边及其它防护：a、 楼梯口防护：凡楼梯口均设安全防护栏杆，并根据施工现场和具体情况设安全网，必须用钢管扣件随层高的增加而升高，搭设具体方式应根据楼梯的坡度,上下用双排钢管设两道40cm-100cm防护栏杆,上管在1.0处，下管在0.4m处。b、预留洞口防护：2050cm的洞口，可采用钢筋网防护，50-150cm，可采用钢筋网片预先放入楼层现浇板内，不剪断防护,150cm以上四周立防护栏杆两道40cm和120cm处并张设安全网.c、 对于悬挑部位墙体未砌好时，必须搭设钢管防护栏杆,即在离地距离40cm一道、至120cm高度各设一道栏杆，其固定与预留洞口张设安全网，底部与挑梁边固定封闭，且外脚手必须随建筑物升高而升高，并高于施工作业面1.5m，内栏杆与挑梁边间距不大于20cm.P）、拆除：a、 脚手架拆除时据检查结果及规范要求，编制拆除方案，并经公司技术部门批准，在拆除前应有现场施工负责人批准手续，拆除时应拆的原则进行。b、 根据拆除现场情况,现场必须设有警戒区域,张挂醒目的警示牌或围护栏,并设专人看管，警戒区域内严禁非操作人员通行或在脚手架下方继续组织施工。地面监护人必须履行职责。c、 拆除脚手架必须有专人指挥,参与拆除的人员应注意动作的配合和协调在拆除的过程中不宜中途换人，不得单人拆除较重杆件等有危险的构配件.先清除脚手架上的留存材料、电线等杂物.d、 拆架程序应遵守由上而下，先搭后拆的原则，即先拆拉杆、脚手板、剪刀撑、斜撑,而后拆小横杆、大横杆、立杆等（一般的拆除顺序为：安全网栏杆一脚手板一剪刀撑一小横杆一大横杆一立杆），严禁采用推倒或拉倒的拆除做法。e、 不准分立面拆架或在上下两步同时进行拆架.做到一步一清、一杆一清.f、 拆立杆时，要先抱住立杆再拆开最后两个扣。拆除大横杆、斜撑、剪刀撑时,应先拆中间扣件，然后托住中间，再解端头扣，拆扣件时,应有防止杆件突然坠落的措施.g、 拆除的脚手架的部件应及时运走地面，严禁从空中抛掷。h、 所有连墙杆等必须随脚手架拆除同步下降，严禁先将连墙件整层或数层拆除后再拆脚手架,分段拆除高差不应大干2步，如高差大于2步，应增设连墙件加固。 拆除后架体的稳定性不被破坏，如附墙杆被拆除前,应加设临时支撑防止变形,拆除各标准节时,应防止失稳。连墙件应在位于其上的全部可拆杆件,拆除之后才能拆除。(4)、脚手架安全技术措施：a、 施工人员必须持证上岗.操作前,必须进行有关安全、技术交底，明确施工过程，掌握有关操作规定后上岗操作。b、 搭设前,必须对钢管、扣件等材料进行筛选，有质量问题一律不准使用.c、 搭设前，施工人员必须带好安全帽,配好安全带，穿防滑鞋，袖口、裤口要扎紧。d、 施工现场带电线路通过脚手架,必须有可靠安全措施。e、 搭设脚手架随时按规定做好脚手架与主体结构的拉撑连接,不得用铅丝攀拉,必须使用埋件形式的刚性材料.f、 遇有恶劣气候（如风力在六级以上）影响施工安全时,不得进行高空脚手架搭设工作.g、 严禁在脚手架上超荷堆放砖、模板、钢管及施工多余的物料等。h、 脚手架必须设有可靠的防雷、接地装置。防雷接地不少于六组。i、钢管扣件脚手架搭设使用过程中经常检查固定件支撑体系构造否符合施工图要求,各中心节点处的杆件是否符合图纸要求、地基是否积水、底座松动和立杆是否稳定、扣件螺栓是否松动。j、安全防护设施的验收应按类别逐项检验，并作出验收记录，凡不符合规定，必须修整合格后再行查验，施工中应定期抽查。斜道：a.斜道与外脚手架附着。b.人行斜道宽为1.2m,坡度为1:3。c.拐弯处应设置平台，其宽度不小于斜道宽度。附钢管脚手架地基承载力验算1该双排钢管脚手横距1.2m，纵距1.4m，步距1.8m，承受一层装修作业荷载。Fg=Kc。fgk=0。4115KN/m2=46KN/m2N=1。2(0.121912.9)+1.4(1.21.4 2)（2+40。35） =1.89+3.998 =5.89P=NA=5。890.15=39。2746=Fg经验算该钢管地基承载力达到规范要求P=立杆基础底面的平均压力N=上部结构传至基础顶面的轴向力设计值A=基础底面面积取0。15m2Fg=地基承载力设计值Kc=地基承载力标准值查GBJ-7取115KN/m22连墙体件承载力验算本工程脚手架总高25。2m，483。5双排钢管脚手架,连墙件用483.5钢管和直角扣件与框架柱刚性固定（详见简图）。现对连墙件进行承载力验算:2.1连墙扣件抗滑承载力验算:NL=NLW+N0=1。4WkAw+5=1.40.7Uz.UsWoAw+5=1.40。70.941.30。0920.35(1.431.82）+5=5。58KN(28Kn=2f扣件抗滑钢管承载力验算：2。2连墙钢管承载力验算NL=5.58KN2205(2541000）连墙钢管承载力达到设计要求.综上所述设计连墙件符合规范GB/1302001要求NLW=风荷载产生的连墙件轴向力设计值。Wk=风荷载标准值 Uz=风压高度变化系数查GB989取0.94Us=脚手架风荷载体型系数取1.3(其中取0。092）Aw=迎风面积Wo=基本风压取0。35KN/m2NL=连墙件轴向力设计值No=连墙件约束脚手架平面外变形所产生的轴向力取5f=扣件承载力设计值取8KN.对南立面六层楼面外挑1。5m部分采取4m长管子伸出作为本层小横杆，每根立杆上加管作为斜支撑，间距为1400，斜腹杆采用旋转扣件固定在与之相交的横向水平杆的伸出端上，旋转扣件中心线至主节点的距离不大于150mm。斜腹杆采用通长杆件，当必须接长使用时，采用对接扣件连接。斜撑立杆底部固定必须牢固；斜撑立杆除必须满足间距要求外，中间还应设置大横杆,增加斜撑立杆的刚度;外挑杆件与建筑结构连接必须牢固；在相交的纵向水平杆处，增设一根横向水平杆，将斜腹杆固定在其伸出端上。挑架内立杆与外墙距离为250mm。外架端部及转角处必须设置剪刀撑，中间部位剪刀撑间距为12-15m。立杆纵距1。4m，立杆横距0.9m，脚手架步距1.8m.为将脚手架偏心荷载转为轴心荷载，相邻步架大横杆交替在立杆内外侧。操作层的外侧必须设置护栏，高度为600mm,另外加设挡脚板，高度为200mm，外架的外侧立杆要高出本层操作面1200mm的护身高度.底部用平网兜底包住,外侧挂好密目安全网。为保证挑架的稳定，挑架与结构采取可靠的连接，架体与建筑物连接采用钢架管与墙体刚性连接，每条架按两步三跨做一次。 3。挑架各杆件验算，由图示几何尺寸得：1=80.54 ,2=63。43对B节点，解得 NAB=14。02KN 对D节点,解得 NAD=11.58KN对AB杆：=LAB/i=30002+15002 15。8=212查表得=0。161 则Af=0.161489215=16927N =16.93KNNAB对AD杆:=LAD/i=30002+5002 15.8=192 查表得=0。195 则Af=0.195489215=20501N =20。5KNNAD 满足要求为安全起见，在AB，AD杆中间增加一道拉杆,减小其长细比,增强其稳定性。- 12 -
