混凝土挡墙专项施工方案试卷教案.doc

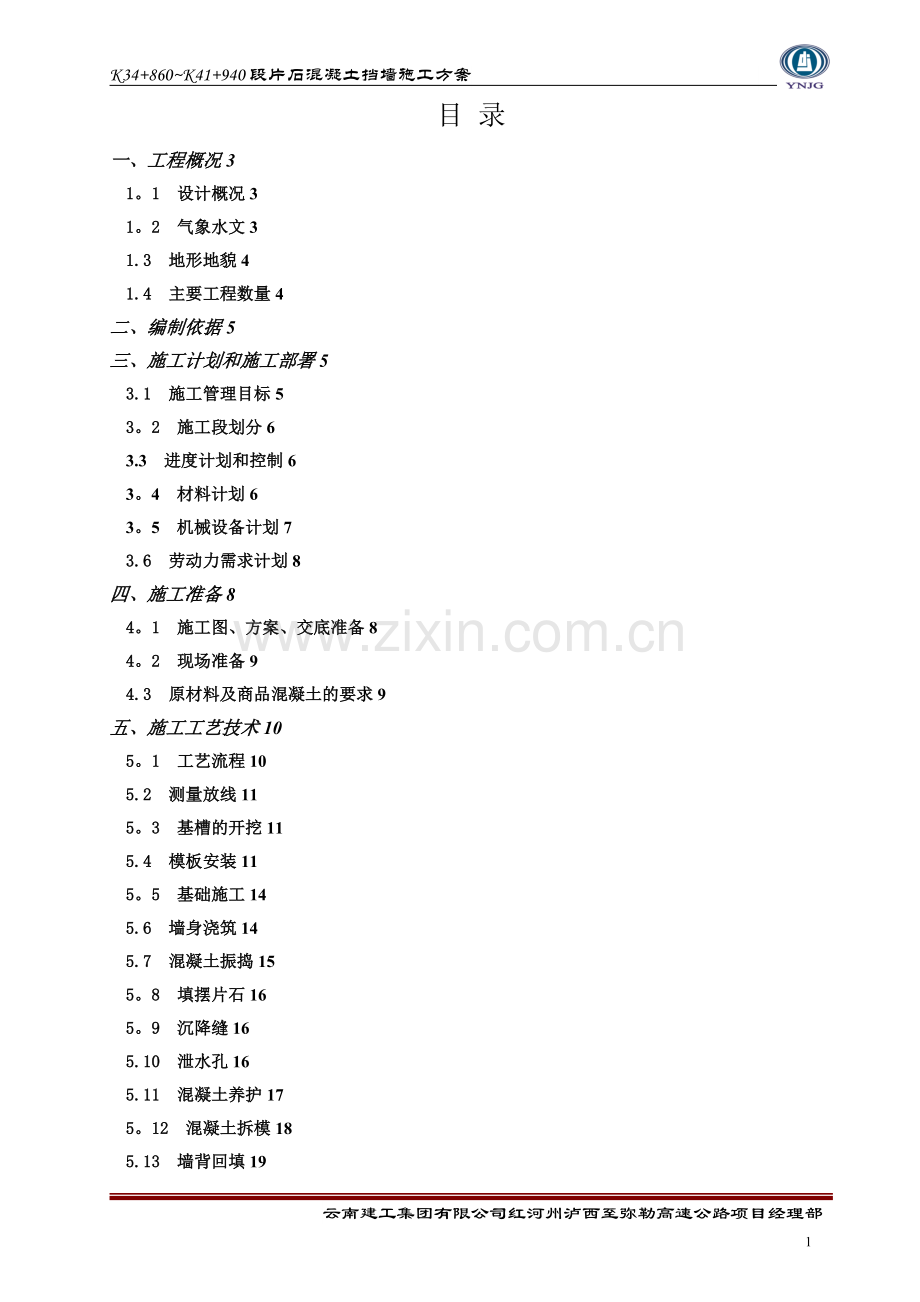

K34+860K41+940段片石混凝土挡墙施工方案 红河州泸西至弥勒高速公路建设项目施工总承包K34+860K41+940段片石混凝土挡墙施工方案编制：审核：审批：云南建工集团有限公司红河州泸西至弥勒高速公路项目经理部2015年10月26日目 录一、工程概况31。1 设计概况31。2 气象水文31.3 地形地貌41.4 主要工程数量4二、编制依据5三、施工计划和施工部署53.1 施工管理目标53。2 施工段划分63.3 进度计划和控制63。4 材料计划63。5 机械设备计划73.6 劳动力需求计划8四、施工准备84。1 施工图、方案、交底准备84。2 现场准备94.3 原材料及商品混凝土的要求9五、施工工艺技术105。1 工艺流程105.2 测量放线115。3 基槽的开挖115.4 模板安装115。5 基础施工145.6 墙身浇筑145.7 混凝土振捣155。8 填摆片石165。9 沉降缝165.10 泄水孔165.11 混凝土养护175。12 混凝土拆模185.13 墙背回填195。14 混凝土缺陷处理19六、质量控制措施206。1 质量检验程序206。2 基本要求206.5 质量检查标准21七、 安全文明保证措施227.1 安全施工措施227。2 文明施工措施23八、环境保证措施24九、应急预案259。1 应急准备259。2 应急响应25十、附件2810。1混凝土挡墙侧模计算书28一、工程概况1。1 设计概况K34+860K41+940段挡土墙圬工采用C20片石混凝土，砌筑所用的水泥、砂浆及石料应满足规范要求。沉降缝间距一般为1015m，泄水孔设置间距为23，按梅花型布设.挡土墙基底埋置深度一般地段不小于1。0m,设置在斜坡地面上的挡土墙，基础前趾埋入的深度和距地表的水平距离按下表控制：土层类别最小埋入深度h（m）距地表水平距离b（m）图示较完整的硬质岩石0250。250.50一般硬质岩石0.600。601。50软质岩石1.001.002。00土层1。001。502.50地基承载力要求详见挡土墙设计图。1。2 气象水文拟建项目地处云南高原山区，属亚热带气候区，受印度洋温暖气流的影响，气候温和，雨量适中，项目区域内平均气温16。9,最高气温36.1,最低气温-4。3,一般年份，五月天最热，最冷一月份。多年平均降雨量977。8毫米,最大1251.50毫米，最小724.9毫米。降水量80%以上集中在510月，水面蒸发量多年平均值在1204.11比降水量大20%左右。常年多西南风,平均风速2。3米/秒，相对湿度73，日照49%.项目所处区域河流属于南盘江流域.地表水体较不发育,仅路线右侧发育中大河,补给形式多样，主要为大气降水补给与地下水（暗河）。中大河发育于泸西盆地中，平均流量4。16m3/s，年径流量1。312亿m3.1.3 地形地貌红河州泸西至弥勒高速公路路线所经区域位于云南高原东部，总体地势两端低、中部高，海拔一般13701900米。本合同段地貌可划分为岩溶中山地貌和构造堆积盆地地貌.拟建路线里程K38+000K41+960属于岩溶中山地貌，该地貌主要分布于地表分水岭或高原与盆地相接的缓坡地带。岩溶发育一般，岩溶形态以石芽，溶沟及溶隙为主,陡坡地带基岩多裸露；缓坡地带坡面多覆盖黏土，受地表水切割,侵蚀，坡面上“V”字型冲谷较发育，沟谷内可见小片石林及石柱等岩溶形态发育。拟建路线里程K34+860K38+000属于构造堆积盆地地貌,该地貌主要分布于泸西盆地及其边缘,地势相对较平，局部为缓坡盆地方向与大地构造方向一致.泸西盆地为构造溶蚀盆地,处于断裂带附近,碳酸盐经过长期溶蚀形成，盆地边缘和中部可见溶蚀残丘，边缘不规则，地形封闭。1。4 主要工程数量主要工程数量表序号工程名称单位数量备注1C20片石混凝土垫层m35332C20片石混凝土基础m331923C20片石混凝土墙m319704二、编制依据1、红河州泸西至弥勒高速公路两阶段施工图设计2、红河州泸西至弥勒高速公路建设项目-施工组织设计3、红河州泸西至弥勒高速公路建设项目管理办法4、云南省高速公路施工标准化实施要点5、公路工程技术标准(JTG B012003）6、公路工程施工安全技术规程(JTG 07695）7、工程测量规范（GB50026-2007）8、公路工程质量检验评定标准(JTG F80/1-2004)9、施工现场临时用电安全技术规范（JGJ46-2005)10、公路路基施工技术规范(JTG F10-2006）11、建筑边坡工程技术规范(GB503302002) 12其他有关技术标准规范及相关文件资料等。三、施工计划和施工部署3。1 施工管理目标1、 质量目标：按照国家施工质量验收标准一次验收合格. 2、工期目标:计划2015年10月28日开始施工,2016年11月30日完成。3、安全目标:杜绝一切轻伤、重伤、死亡安全事故；4、环境、文明施工目标：实施全过程的标准化管理，在建设期间均要达到云南省文明工地的要求。3.2 施工段划分现场分为两个施工队伍同时施工，路基一队负责主线挡墙施工,路基二队负责匝道挡墙施工，每个队伍至少配备80名工人。3.3 进度计划和控制C20片石混凝土挡土墙，2015年10月28日开始施工,2016年11月30日完成。根据施工组织和工艺流程，挡墙基坑的开挖应配合好基础的浇筑并与其交叉进行流水施工，严禁长距离开挖使基坑长时间暴露。3.4 材料计划主要材料需求计划表序号材料名称单位数量备注1片块石m373002C20商品混凝土m3164003碎石m32000410PVC管m8505钢筋T2.53。5 机械设备计划机械设备（仪器）需求计划表序号机械设备名称规格（型号）数量备注1挖掘机神钢2505或同规格2装载机厦工504或同规格3自卸汽车东风牌8t124洒水车东风牌15砼振动棒106GPS华测17水准仪苏光DS13苏光DS368钢卷尺50m109钢卷尺5m3010蛙跳式打夯机811手扶小推车1012钎探仪13.6 劳动力需求计划劳动力需求计划表序号类 型单位数量1模板工人182砼工人403普工人40合计人98四、施工准备4。1 施工图、方案、交底准备组织项目部管理人员认真熟悉图纸，领会设计意图，全面掌握施工图纸内容，核对图纸数据,准确掌握各项技术参数。阅读和学习质量标准和验收规范，了解工艺流程和施工方法。完善交底工作，由项目总工对项目管理人员进行专项方案的交底,明确施工管理目标,确保施工方案准确到位执行.项目管理人员对施工队组、工人进行详细的各项工作交底，特别是施工工艺、质量标准、安全技术措施交底按照管理系统逐级进行。教育工人树立明确的质量、安全和文明施工意识，遵守有关施工和安全文明施工的有关制度法规。配齐各种施工仪器、试验设备并提前调试、校验，检测合格。4.2 现场准备挡土墙施工前，安排人员对施工现场进行“三通一平”工作，即通水、通电、通路，平整场地，做好空中电线、地下电缆、水管等障碍物的调查工作，如与挡土墙发生冲突，及时找相关单位协助解决。开挖前，在基槽周围挖设排水沟，排除地表水。测量放线，定出桩位中心线及开挖边界线.4。3 原材料及商品混凝土的要求1、石料：采用澄江县中关石场石料，进场前应检查其强度等级（MU30）、耐久性是够满足设计。检查砌筑石材的力学性质除了考虑抗压强度外，根据工程需要，还应考虑它的抗剪强度、冲击韧性等。石材的耐久性主要包括有抗冻性、抗风化性、耐火性、耐酸性等。采用的毛石应质地坚实，无风化剥落和裂纹；石材表面的泥垢、水锈等杂质，砌筑前应清除干净。石料的最大尺寸不应大于结构最小尺寸的1/4,最小尺寸不应小于15cm.2、10cmPVC管：采用符合国家制定的行业标准的合格产品.外观检查管材的内、外表面应光滑、平整、无凹陷、分解变色线和其它影响性能的其它缺陷.管材不应含有杂质，应不透光。管材端面应切割平整并与轴线垂直。3、砼配合比C20混凝土采用云南建工商品混凝土，用搅拌运输车运至施工现场。拟用C20商品混凝土配合比（实际以批准为准）水水泥山砂机制砂公分石瓜子石外加剂矿粉粉煤灰1701683485229271634。836364、进场后的材料必须堆放整齐,每种材料必须挂牌,标明材料名称、规格型号、产地、试验或检验结果和使用部位，料堆不得影响交通；材料进场后马上通知取样试验,试验结果合格后方可使用。五、施工工艺技术先浇筑基础混凝土,基础浇筑完成后进行墙身施工。该段挡墙由于墙身较高,为612米，因此墙身混凝土分多次浇筑完成，每层浇筑高度为1。2米，施工缝接茬采用在混凝土接茬面栽少量片石连接。当浇筑高度达到1。2米时，可在距离墙背1m以外的局部位置临时回填出一道上下挡墙的通道，以降低作业垂直高度，保证作业安全，也降低因搭设操作平台施工带来的安全风险。待挡墙浇筑完成后，挖除临时回填通道土方，按照墙背回填要求重新回填。5。1 工艺流程施工准备测量放线积水导流挖除换填机械碾压夯实基槽开挖验基地基承载力检测立模加固安装泄水孔浇筑混凝土并人工摆片石拆除模板养护5。2 测量放线根据图纸设计用GPS每隔10米精确放出挡土墙的外缘线点及内缘线点，根据施工图中设计的挡土墙各要素:桩号、墙身到中桩的距离进行实地放样。测量成果报请监理工程师检验,检验合格后方可进行下一步施工.5.3 基槽的开挖基坑开挖采用人工配合挖掘机进行开挖,采用1：0。3的放坡。根据测量放出的点位,设立标桩,注明高程及开挖深度，挖出的土不能任意堆放，以免妨碍开挖基槽及其他作业.基坑部位尺寸、形状、埋置深度均按设计要求进行开挖。机械开挖至基底设计标高以上15cm时，重新进行测量放样，确定开挖正确不偏位,然后改用人工进行基底清理，确保基底符合设计及相关规范要求。挖成的基坑先进行地基承载力检测,设计承载力0。40.5MPa。当地基承载力达不到设计要求时，需及时上报监理、业主以及设计单位，经监理、业主以及设计单位允许后方可进行地基处理。开挖基坑后,先对基底整平、夯实,以保证夯实后满足设计要求。挖基配合墙体施工分段进行，开挖长度宜为1015米一段，严禁长距离开挖。在施工过程中，根据实际需要设置排水沟及集水坑进行施工排水，保证工作面干燥以及基底不被水浸。 5。4 模板安装1、模板采用钢模板，禁止使用有缺角、破损的模板.2、具有足够的强度、刚度和稳定性,能承受新浇筑混凝土的重力侧压力及施工中可能产生的各项负荷.3、保证混凝土结构和构件各部分设计形状尺寸和相互间位置正确。4、钢模板表面清理除锈并涂刷脱模剂，模板之间粘贴双面不干胶带，以减小模板缝防止漏浆，以保证混凝土面的观感质量。5、在浇筑混凝土前，模板应浇水湿润,但模板内不应有积水。模板与混凝土的接触面应清理干净，但不得影响模板结构性能。模板使用后应按规定修整保存。6、模板采用螺栓与预埋钢筋拉结配钢架管横、竖龙骨加固，设置时将泄水孔位置与螺杆紧贴布置,以防扔填片石碰坏PVC管，紧贴模板的竖向龙骨间距不得大于300。7、模板采用钢管作主楞和方木作为次楞，配套穿墙螺栓使用12对拉螺栓加固。竖向内楞采用5080 木方,水平外楞采用双钢管483。5。通过在双钢管处打孔拉结穿墙螺栓紧固。斜撑采用钢管483.5.8、四周竖向内背楞采用6080木方，间距300mm,每个侧面两端的方木与模板用圆钉固定，水平外楞采用钢管483。5，间距600mm。加固通过背楞上打孔拉结穿墙螺栓,水平、竖向间距均为450mm,端头带圆塑料块限位片，以便拉杆端头处理。斜向支撑用钢管上中下三道进行间距600mm加固，以保证其稳定。挡墙下部1/3范围对拉螺栓两侧加双螺母。（具体计算详见附后混凝土挡墙侧模计算书）（h=600mm b=300mm 对拉螺栓水平间距均为600mm)挡墙模板设计示意图模板组装前要进行组装设计，板缝留设要一致，拉杆间距要在满足设计要求的同时达到美观要求，严禁乱设。组装时严格按照模板配板设计图尺寸拼装成整体，模板在现场拼装时，要控制好相邻板面之间拼缝，两板接头处要加设卡子，以防漏浆,拼装的精度要求如下： 1）两块模板之间拼缝1； 2)相邻模板之间高低差2; 3）模板平整度3；4）模板平面尺寸偏差3;5.5 基础施工1、片石混凝土采用木模板浇筑，浇筑过程中，选用商品混凝土，严格控制配合比,坍落度控制在814，浇筑高度大于2m时必须用串筒入模.混凝土中片石的掺量控制在25范围以内，片石用人工摆放，分散布置.2、采用插入式50型振动棒进行振捣,混凝土振捣密实，振捣过程中快插慢抽，无漏振，以保证混凝土密实且无蜂窝麻面等。3、混凝土浇筑完成后及时养护，防止由于内外温差过大而产生混凝土收缩开裂。4、在片石混凝土浇筑过程中,现场取样制作混凝土试件，标准养护28天后送中心试验室检测。5。6 墙身浇筑1、混凝土浇筑前应做好如下准备工作:（1）制定浇筑工艺，明确结构分段分块的间隔浇筑顺序(尽量减少后浇带或连接缝）。（2)根据结构截面尺寸大小研究确定必要的防温防裂措施。（3）施工前应仔细检查模板、预埋件的紧固程度。2、浇筑混凝土时应符合下列要求：（1）混凝土应分层进行浇筑，不得随意留置施工缝.（2)混凝土浇筑应连续进行。当因故间歇时，其间歇时间应小于前层混凝土的初凝时间或能重塑的时间。不同混凝土的允许间歇时间应根据环境温度、水泥性能。(3)新浇混凝土与邻接的已硬化混凝土或岩土介质间的温差不得大于15。（4）在浇筑混凝土过程中或浇筑完成时，如混凝土表面泌水较多,须在不扰动已浇筑混凝土的条件下，采取措施减少泌水.(5） 浇筑混凝土时，应填写混凝土施工记录.（6)自高处向模板内倾卸混凝土时，为防止混凝土离析,一般应满足下列要求：从高处直接倾卸时，混凝土倾落高度不宜超过2m，以不发生离析为度。5。7 混凝土振捣1、混凝土浇筑过程中，应随时对混凝土进行振捣并使其均匀密实.振捣宜采用插入式振捣器垂直点振2、混凝土振捣过程中,应避免重复振捣，防止过振。应加强检查模板支撑的稳定性和接缝的密合情况，防止在振捣混凝土过程中产生漏浆。3、采用机械振捣混凝土时,应符合下列规定:（1)采用插入式振捣器振捣混凝土时，插入式振捣器的移动间距不宜大于振捣器作用半径的1。5倍,且插入下层混凝土内的深度宜未50100mm，与侧模应保持50100mm的距离。（2）当振捣完毕需要变换振捣棒在混凝土拌和物中的水平位置时,应边振动边竖向缓慢提出振动棒，不得将振动棒放在拌和物内平拖。不得用振动棒驱赶混凝土。（3）表面振动器的移动距离应能覆盖已振动部分的边缘。（4)应避免碰撞模板、钢筋及其他预埋件。（5）每一振点的振捣延续时间宜为2030s，以混凝土不再沉落、不出现气泡、表面呈现浮浆为度,防止过振、漏振.4、混凝土振捣完成后，应及时修整、抹平混凝土裸露面，待定浆后再抹第二遍并压光。抹面时严禁洒水，并应防止过渡操作影响表面层混凝土的质量。尤其要注意施工抹面工序的质量保证。5.8 填摆片石1、片石在填放前应用水冲洗干净。2、底层先浇筑2025cm砼后再按梅花形布放片石,片石应均匀分布安放稳妥,片石间净间距不得小于15cm，片石与模板间的净间距不宜小于25cm.3、最上层片石顶面应覆盖不小于25cm的混凝土层。4、片石采用装载机装运到混凝土浇筑地点，人工摆放的方式进行，注意片石不能碰伤模板及PVC管.严禁装载机直接倾倒片石，以防片石砸坏模板.5、浇筑完成后，在混凝土初凝前，在混凝土接茬面栽少量片石。6、片石体积不得超过片石混凝土总体积的25%。5.9 沉降缝挡土墙的沉降缝应根据地形及地质变化情况设置，间距一般为1015m、缝宽2cm。施工时，为保证沉降缝或伸缩缝宽度和不被杂物堵塞，沉降缝材料采用2cm厚的木板或泡沫板。沉降缝内用沥青麻絮沿墙内、外、顶三边填塞，填塞深度不小于15cm。5。10 泄水孔挡土墙在高出地面部分设置泄水孔,泄水孔上下排间距2m,按梅花型布设，水平间距2.5m.泄水孔采用10cmPVC管,最低泄水孔底部应高出地面或常水位30cm，在泄水孔进口下部设置20cm厚C15混凝土隔水层,不使积水渗入基底,挡墙墙背50cm范围内采用碎石反滤,外侧铺设渗水土工布。泄水孔设置4%10%坡度，要求水平、竖直都在同一条线上。泄水孔设置示意图(图2）5.11 混凝土养护1、混凝土养护期间，应重点加强混凝土的湿度和温度控制，及时对混凝土暴露面进行洒水养护，并保持暴露面持续湿润，直至混凝土终凝为止。2、混凝土带模养护期间，应采取带模包裹、浇水。通过喷淋洒水措施进行保湿、潮湿养护，保证模板接缝处不至失水干燥。为了保证顺利拆模，可在混凝土浇筑2448h后略微松开模板，并继续浇水养护至拆模后。3、在任意养护时间，若淋注于混凝土表面的养护水温度低于混凝土表面温度，二者间温差不得大于15.4、混凝土养护期间,对混凝土的养护过程做详细记录,并建立严格的岗位责任制.5.12 混凝土拆模混凝土拆模时的强度应符合设计要求。当设计未提出要求时，应符合下列规定：1、侧模应在混凝土强度达到2。5Mpa以上，且表面棱角不因拆模而损失，方可拆除。2、混凝土的拆模时间除需考虑拆模时的混凝土强度应满足上一条的规定外,还应考虑拆模时混凝土的温度（由水泥水化热引起）不能过高,以免混凝土接触空气时降温过快而开裂，更不能在此时浇注凉水养护.混凝土内部开始降温以前以及混凝土内部温度最高时不得拆模。3、拆模宜按立模顺序逆向进行，不得损伤混凝土，并减少模板破损。当模板与混凝土脱离后，方可拆卸、调运模板。4、拆除临时埋设与混凝土中他预埋部件时，不得损伤混凝土。5、拆除模板时,不得影响或中断混凝土的养护工作。6、拆除后的混凝土结构应在混凝土达到100%的设计强度后，方可承受全部设计荷载。7、除监理工程师批准外，用模板成型的混凝土表面不允许粉刷。8、模板的拆除顺序应按设计的顺序进行。设计无规定时，应遵循先支后拆、后支先拆的顺序进行。9、拆模时严禁抛扔模板。模板拆除后应及时对其进行维修整理,并分类妥善保存.5.13 墙背回填1、回填采用透水性较好的材料分层回填，经现场取样试验合格后使用。严禁使用含有淤泥、淤泥质土、腐质土及有机物的土方填料。根据回填部位，选用适当的机具进行分层回填、夯(压)实,保证压实度达到96%以上。2、墙背回填在相应部位挡墙浇筑完成、强度达到设计强度的75以上进行。3、靠近墙背反滤层1m范围内：采用蛙跳式打夯机分层回填，每层松铺厚度不超过15cm.4、靠近墙背反滤层1m范围以外：采用18T压路机分层压实，辅以打夯机夯实边角部位，每层松铺厚度不超过30cm。如墙背回填区以外的路基尚未填筑压实,则应将墙背已回填压实的端部开挖成台阶状，以保证路基填筑时新、老压实区沉降变形的均匀性。5、施工、质检、实验室人员应严格控制层厚，并在墙背划出回填区域，严格按规范要求进行操作.5.14 混凝土缺陷处理1、混凝土拆模后,如表面有粗糙、不平整、蜂窝、孔洞、疏松麻面和缺棱角等缺陷或不良外观时,应认真分析缺陷产生的原因,及时报告监理和业主，不得自行处理.2、如C20片石混凝土挡土墙有小蜂窝，可先用水冲洗干净，然后用12或12.5水泥砂浆修补，如果是大蜂窝，则先将松动的碎石和突出颗粒剔除,检查凿除后混凝土表面是否密实,有无明显空隙，如有空隙也应凿除，尽量形成喇叭口，外口大些,然后用高压力清水冲洗干净湿润，然后在新旧混凝土接触面处涂刷一层混凝土专用黏着剂(如环氧树脂），以便更好的加强新旧混凝土面的粘结.再用同等标号的细石混凝土内掺8%膨胀剂进行补强，混凝土振捣密实。3、对于较轻微的麻面现象,用毛刷刷干净，用水冲洗，使其无松动石子及粉尘后，修补前涂刷同混凝土标号水泥浆基层或用1：2水泥砂浆进行抹面处理即可，施工完毕终凝后加强淋水养护。4、除监理工程师批准外,用模板成型的混凝土表面不允许粉刷.六、质量控制措施6。1 质量检验程序班组返工班组返工班组自检项目质量管理人员检查合格不合格监理工程师验收合格不合格下道工序施工合格6。2 基本要求1、石料规格和质量应符合设计及有关规定。2、木胶合板选统一规格,面板平整光洁、防水性能好的。3、模板安装基层找平,并粘贴海绵条,模板下端与事先做好的定位基准靠紧，以保证模板位置正确和防止模板底部漏浆。4、混凝土表面应平整 、密实、无蜂窝麻面现象。5、墙背填料采用透水性较好的碎石,分层填筑，分层压实，分层松铺厚度不大于15cm，靠近结构物2m范围内不得采用大型压路机械进行碾压，可采用小型夯实机械碾压进行压实。6、沉降缝、泄水孔的位置和数量应符合图纸要求。7、抓开挖质量关,勤测量复核。控制超挖,杜绝欠挖。8、抓好原材料及工程试验关，不合格的原材料严禁使用。9、抓好立模支护关，控制好中线、水平、结构尺寸。10、抓好混凝土的浇灌、捣固关、混凝土严格按配合比施工，捣固密实,以内实为根本，外表平整美观，线条接缝整齐。11、进行层层技术交底；认真执行技术规范，做好施工记录,严格遵守监理程序。12、确保机械设备的完好和使用率，定期维修、保养,满足施工要求。13、各工种制定详尽严格的岗位职责和操作规程、严格照章办事。14、严格工程自检、工程检验程序。每道工序先由具体操作者进行工序自检后，各工序互检,最后技术人员专检，合格后,报监理工程师验收。15、浇筑混凝土期间，应设专人检查模板稳定情况，发现有松动、变形、移位时应及时处理.6。5 质量检查标准按公路路基施工技术规范(JTG F102006)砌体挡土墙的质量标准进行检验和评定。1、外观鉴定（1）混凝土表面平整 ,无蜂窝、麻面。（2）泄水孔坡度向外，无堵塞现象。(3）沉降缝整齐垂直，上下贯通。2、检测标准七、 安全文明保证措施7.1 安全施工措施1、严格按照高速公路施工标准化技术指南建设标准化工地,进行安全文明施工。3、施工现场的材料、机具堆放必须整齐，实行文明施工，对脏、乱、差的工地要严肃处理。4、定期或不定期抽查工地安全情况，发现安全隐患坚决制止。5、定期进行安全知识教育，做好安全技术交底。6、现场施工人员必须佩戴安全帽，必须持证上岗。7、在操作之前必须检查操作环境是否符合安全要求，道路是否畅通，机具是否完好、牢固，安全设施和防护用品是否齐全，经检查符合要求后才可施工.8、应经常检查和注意基坑边坡的土体变化情况，有无开裂、位移现象。堆放石材料应离槽(坑）边1m以上。9、不准站在墙顶面上划线、砖砌、刮缝、清理墙面和检查大脚垂直度等工作.10、不用的石块不得由上往下投掷，运石上下的坡道要加固定牢，并订设防滑条、栏杆扶手等.11、工作前必须对机械设备进行安全检查，严禁带病作业；严禁酒后作业和疲劳作业。12、机械操作手必须经过相关部门培训合格并经体检合格后方可上机操作。13、进行高空作业时，必须配戴安全帽、安全绳。14、施工现场用电必须有专人进行管理和使用，并符合安全用电规定。15、本路段车辆出入口由专人指挥，避免施工段交通事故的发生。重型运输机械的施工通道要及时养护，避免车辆倾覆。16、夜间施工安全措施：施工作业面的照明应有足够的高度。施工人员安排应合理，不应过度疲劳。7。2 文明施工措施1、施工作业段设现场公示牌,标明施工区段、施工负责人等.施工便道设立导向牌、安全警示牌。2、原材料、半成品、成品放置场地根据不同型号、使用部位按要求设置标牌.3、夜间施工时，在现场设置足够的夜间防雨灯用来照明,并设专人进行维护。4、施工现场及施工便道及时洒水防止扬尘。5、对全体职工，特别是民工，在进场前进行文明、安全施工教育，不断提高职工的文明施工意识和自身素质。6、采用统一规范临设,围档整齐，符合要求，临设要牢固整齐，材质符合要求。7、运料车运料时要用帆布覆盖，以防沿路遗撒和扬尘。施工道路要保证湿润，以防车辆行驶扬尘.8、场地内材料与设备要保持整齐，并保证场地内的清洁。八、环境保证措施保护现场周围环境文明施工，全面规划，综合治理，采取一切合理措施，保证施工现场周围的污染减少至最小程度。所有施工机械做好检修工作,尤其是废气的排放检测,必须符合当地政府的废气排放检测标准。为减少施工作业产生的灰尘,应随时进行洒水或其他抑尘措施，使不出现明显的降尘。道路上经常淋水湿润以减少扬尘污染。场地内废弃的土方方不得随意堆放，必须堆放在项目部指示的弃土场。在运输和贮存施工材料时，采取覆盖、仓贮等措施防止漏失。废料要及时运离现场，避免阻塞河沟、污染水源。施工期间水污染包括生活污水、机械废液造成的污染.施工范围两侧设好排水沟，使污水按要求合理排放，禁止污染道路.机械废液用容器收集,不随意乱倒。施工机械尽可能采用较新、性能较好的设备，减少噪声污染。午休及夜间尽量避免噪声大的施工机械施工.贯彻执行环境保护规章制度,听取业主和环保部门建议，认真做好环境保护工作,在检查执行中实行奖优罚劣。九、应急预案9。1 应急准备1、组织机构及职责 (1）项目部事故应急准备和响应领导小组姓 名职 务联系方式邵顺项目经理13518720581祁杰项目副经理13759455695王杰伟技术负责人18669101821徐荣辉安全负责人13577051649颜晓熊安全员18213143932(2)事故应急处置领导小组负责对突发事故的应急处理。9.2 应急响应1、应急小组主要负责紧急事故发生时有条不紊的进行抢救或处理，外包队管理人员及后勤人员，协助项目部做好相关辅助工作。 2、发生坍塌事故后，由应急处置小组组长负责现场总指挥，发现事故发生人员首先高声呼喊,通知现场安全员，由安全员打事故抢救电话，向事故地点最近的澄江县人民医院或120急救中心打电话救援，同时通知组织紧急应急小组进行现场抢救。副组长组织有关人员进行清理土方或杂物，如有人员被埋，应首先按部位进行抢救人员，其他组员采取有效措施,防止事故发展扩大，安全员随时监护边坡状况，防止造成再次事故的发生。在向有关部门通知抢救电话的同时，对轻伤人员在现场采取可行的应急抢救，如现场包扎止血等措施。防止受伤人员流血过多造成死亡事故发生。应急小组人员分工明确，各负其责，重伤人员外送抢救，同时派专人迎接来救护的车辆，有程序的处理事故、事件，最大限度的减少人员和财产损失。3、当工地发生墙体坍塌事故，最先发现事故的人员应大声呼叫，呼叫内容要明确：某某部位发生坍塌事故!将信息准确传出。听到呼叫的任何人，均有责任将信息报告给与其最近的管理人员，使消息迅速报告到事故应急处置领导小组，应急响应小组立即指挥负责现场组织工作。安全员立即打急救电话120,报告事故地点，同时必须告知工程附近醒目标志建筑，以利救护车迅速判断方位。接车员迅速到路口接车，引领救护车从具备驶入条件的道路迅速到达现场。事故发生,组长应立即询问最先发现事故人员有关情况,了解是否有人员伤害。在急救车未到来前，副组长负责抢救下来的伤员，应使其平躺地上，周围应通风良好，有呼吸窘迫，抢救小组成员应对其进行人工呼吸。组长、副组长负责现场应急过程中，应急小组应负责保护现场，以满足事后对事故调查的需要.4、发现发生触电事故时，发现事故发生人员立即电话通知事故应急处置领导小组,应急小组立即拨打120急救电话并赶赴现场就救援。现场人员应迅速切断电源，就近拉闸，拔下漏电设备的插头或取下熔断器，并将触电人员脱离带电设备.在将触电人员脱离带电设备前，应确认设备已断电，避免造成救援人员触电。应尽可能使用绝缘的工具帮助触电者脱离带电设备，如干燥绝缘的木棒、绳索、绝缘手套等。脱离电源后，应观察触电者的情况，并视实际情况，实施抢救：如触电者伤势不重，神志清醒，应使触电者安静休息，不要走动，严密观察；如果触电者伤势较重,已失去知觉，但心脏跳动和呼吸还存在，应使触电者舒适、安静地平卧，周围不围人，使空气流通,解开他的衣服以利呼吸。如天气寒冷,要注意保温；如触电者呼吸缓慢、困难，或发生痉挛，甚至心脏跳动停止,呼吸也停止时,应立即进行心脏按压和人工呼吸，直到救援车辆到达.5、事故后处理工作（1)查明事故原因及责任人. （2）以书面形式向上级写出报告，包括发生事故时间、地点、受伤 ( 死亡：人员姓名、性别、年龄、工种、伤害程度、受伤部位.) （3）制定有效的预防措施，防止此类事故再次发生。 （4)组织所有人员进行事故教育. （5）向所有人员宣读事故结果，及对责任人的处理意见。十、附件10。1混凝土挡墙侧模计算书墙体侧模立面图一、荷载计算1、新浇混凝土对模板的最大侧压力Fa（KN/m2)：F10.22ct012V1/2 =35。96 F2=cH =30。00 Fa=(取F1和F2的较小值)30。00 式中,混凝土重力密度c（KN/m3)=25。00 混凝土初凝时间t0(h）=6.70 外加剂影响修正系数1=1.20 坍落度影响修正系数2=1。15 混凝土浇筑高度H(m）=1。20 混凝土浇筑速度H（m/h）=0。50 有效压头高度h（m)1.20 2、振捣混凝土时对侧模产生的荷载Fb（KN/m2）：4.00 3、顷倒混凝土时对侧模产生的荷载Fc（KN/m2)：2.00 4、荷载组合F：F=Fa*1.2+Fb1.4+Fc1.4=44。40 二、L1计算层板厚度（m)0。012 层板抗弯强度设计值fm（MPa)30.00 L1(fm*1065/3)0。5*d*(1/F/1000）0.5=0。40 L1=0.30 三、L2计算a=0.06 b=0。08 木枋抗弯强度设计值fm（MPa）13。00 W=ab2/6=0。0000640 L2（(fm*106*W）10/(F1000L1）)0。50。79 L2=0。60 四、L计算对拉螺栓规格M12对拉螺栓容许拉力P19350.00 LP/F/L2=0。73 L=0.60 五、L3计算取0。1m。29云南建工集团有限公司红河州泸西至弥勒高速公路项目经理部
