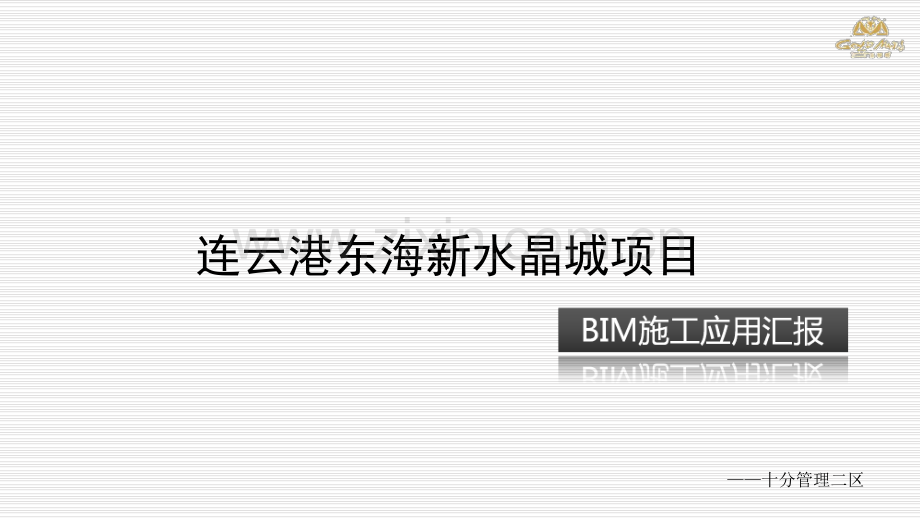

东海新水晶城BIM施工运用汇报.pdf

十分管理二区连云港东海新水晶城项目2现场扫描三维建模方案讨论项目概况BIM放线模型碰撞3项目概况现场扫描三维建模方案讨论BIM放线模型碰撞4项目概况东海新水晶城位于连云港东海县，位于城北新区，占地面积1000亩，建筑面积约130万平方米，主体楼高3层，局部4层，工程计划总投资30亿元。该项目的建成将促进东海水晶产业的提档升级，打造全国水晶珠宝行业中规模最大、档次最高的水晶商业航母，推动整个东海水晶市场。其中主体建筑分为1#馆、2#馆和3#馆，此次BIM施工区域应用于1#馆中庭内装，建筑面积16万平方米。1#馆BIM施工应用区域5项目概况水晶城1#馆内装饰效果图6项目概况东海新水晶城项目中庭侧板造型涉及单曲和双曲，空间体量大，传统的二维图纸很难表达空间造型的几何关系。而BIM技术能清楚地表现空间造型，并和现场建筑信息模型匹配，做到一体化下单、生产和安装。中庭侧板原本是芬兰米黄石材，后改为3mm厚铝板仿石材效果。此次BIM应用涉及的中庭侧边铝板面积达1.1万平方米左右，约15个中庭，其中4个为弧形中庭，也是此次项目中的重点和难点所在区域，其他的都是直线型中庭，个别有弧形倒角。7项目概况东海新水晶城1#馆平面图8项目概况1#馆中庭铝板立面图9项目概况东海新水晶城1#馆中庭铝板完成面平面图10现场扫描三维建模方案讨论BIM放线模型碰撞项目概况11现场扫描三维扫描仪正在现场扫描摆放靶球12现场扫描总结此次扫描将近一百多站，空间体量大，涉及面积广，导致整体扫描后的数据量大，软件运载负荷大，容易报错，出现问题，后面对于拾取点位现场放线造成不可避免的误差，以后遇到这种大体量、分层、不可通视的施工区域便可分开来扫描，不必拼接成整体，这样即可控制误差，亦可方便后 面取点放线。三维扫描数据13三维建模方案讨论BIM放线模型碰撞项目概况现场扫描14三维建模中庭楼层和铝板模型（根据原始图纸）15三维建模中庭铝板原始节点说明：原始节点是设计提供的图纸，第一次建模根据此节点建。16三维建模玻璃扶手、石材地台和铝板侧板三种材料模型效果扶手玻璃栏杆中庭铝板石材地台17模型碰撞方案讨论BIM放线项目概况现场扫描三维建模18模型碰撞铝板模型和现场点云碰撞试验，直线中庭基本没问题，主要发现问题的区域在弧形中庭，涉及到六十多根圆柱。整体点云与模型碰撞19模型碰撞铝板模型和现场柱子有相接的地方，碰撞的地方中庭侧边铝板和包圆柱铝板无法收口。05#中庭点云铝板模型红色区域里为碰撞的地方20模型碰撞铝板模型和现场柱子有相接的地方，碰撞的地方中庭侧边铝板和包圆柱铝板无法收口。铝板模型点云状柱子21模型碰撞调整过后的点云和模型碰撞效果碰撞是为了匹配模型是否符合现场，达到安装条件。22方案讨论BIM放线项目概况现场扫描三维建模模型碰撞23方案讨论此次BIM运用遇到很大的难题，首先施工节点方案一直在更改，甲方和项目部已签字的节点图纸达五六份，其次铝板完成面线一直在调整，节点改一次完成面线就得改一遍，并且甲方希望按照现场土建结构进行调整，完成面最远不要超过土建结构15公分，但现场包括天窗的地方一共四4层，土建结构外延口上下垂直有偏差，平均在10公分左右，局部达到30多公分。24方案讨论原始节点取消两道石膏板更改节点加地台更改节点25方案讨论柱子与地台收口节点柱子与侧板收口节点弧形中庭因有圆柱影响，且上下偏差大，甲方不同意挑出去土建结构太多，因此下工作联系单要保证15公分左右，局部达不到可以现场剔除和修补，最后决定在柱子那块铝板和玻璃扶手断开，单独处理，具体做法甲方没有具体确定节点。26方案讨论柱子收口节点效果柱子加柱帽节点效果27方案讨论弧形中庭有60多根圆柱，原包圆柱铝板和中庭侧板收口方案使得中庭铝板完成面要挑出去土建结构大概40多公分，多的地方达到70多公分。28方案讨论说明：原始节点吊顶统一标高为3.6米，后来设计院与甲方走现场发现标高因现场风管导致整体吊顶标高降低，但消防验收不了，后定消防通道标高必须超过4米，且中庭净空达到8.7米以上，因此方案又一次变更。红色区域为消防通道29方案讨论除了消防通道，其余中庭铝板节点一致按照此节点进行深化施工。30方案讨论消防通道模型效果31方案讨论说明：中庭弧形铝板开始有两种方案，第一用直线弧代替，第二直接做成双曲面弧形铝板，甲方为了控制成本，又考虑美观，通过模型进行筛选，最终决定4#和8#中庭做成双曲弧形铝板，5#和6#两头半径小的弧做成双曲弧形铝板，直线弧有倒角处做成弧形铝板，其余的都做成直线弧排版效果。直线弧排版效果弧形排版效果32BIM放线项目概况现场扫描三维建模模型碰撞方案讨论33BIM放线直线中庭采用一般取端点和中点等关键点放点，由工作人员配合弹线根据尺寸图测距取点。直线中庭有个别是有一条边是弧形的，这种情况一般取均布的轴线和弧线上相交的七个点，用全站仪在端点处用极坐标方法放出点位。34BIM放线直线中庭采用取点放样和弹线测距相结合的方法。35BIM放线弧形中庭全部采用取点放样的方法，取二层和四层的所有点位（铝板排版的分割缝上距的最外口完成面8公分的点，一个弧形中庭的每一层大概有70个点），用全站仪极坐标的方法在现场放点。点位从犀牛模型上提取，点位提取出来用固定的格式导入全站仪中。点位编号Y坐标X坐标Z坐标36BIM放线弧形中庭取的点位大多在空中，因此采取在楼板上打一根临时龙骨，用全站仪红外线在龙骨侧边取点划线。37BIM放线甲方工人根据我们现场放的点位正在用冲击钻剔除土建梁多余的部分。38BIM放线现场放点的工作已全部结束，样板安装完毕，用全站仪在现场放的点位将近一千多个，工作量大，现场不定因素很多，耗时一个月。说明：BIM技术，因其方法快捷，精确性极高，常常用于复杂异形造型的精确定位，但在实际应用过程中，特别是遇到大体量、分层次、不可通视的施工区域，数字化定点放线往往会遇到不可避免的误差，此次东海新水晶城项目就是一个典型的例子，经过项目实际运用BIM数字化放线工作，总结经验分析误差来源，为以后遇到类似情况提高精度，使得误差在可控范围之内。ENDTHANK YOU！
