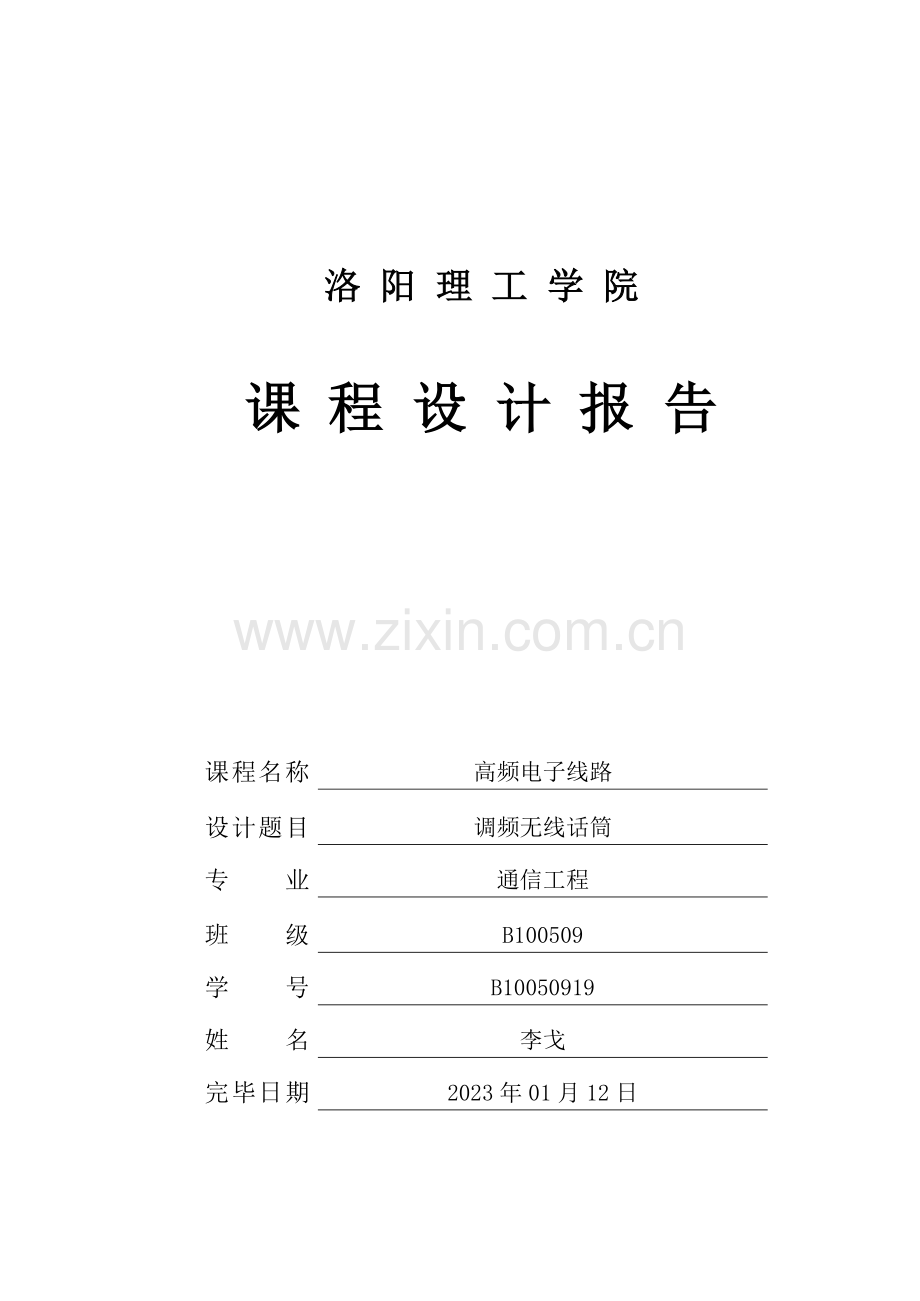

洛 阳 理 工 学 院课 程 设 计 报 告课程名称高频电子线路设计题目调频无线话筒专业通信工程班级B100509学号B10050919姓名李戈完毕日期2023年01月12日课 程 设 计 任 务 书设计题目： 基于集电极调频的无线话筒 设计内容与规定：一、 设计内容（1）使用万用板设计并且需准确无误独立焊接电路。规定确无误焊接电路，并且各个元器件接触良好。（2）在焊接结束后，调试电路使发射频率在88MHz-108MHz之间。（3）送给话筒MIC一个音频信号，通过收音机调频，可以接受到相应的音频信号同时尽也许使接受到的音频信号清楚，干扰小。二、 设计规定（1）了解无线调频话筒的构成，并设计一小功率调频无线话筒。（2）可以独立搭接电路、掌握调试技术。（3）理解和掌握无线调频话筒的重要技术指标和测试方法。（5）增强对课本理论知识的理解，并提高到实践制作当中，做到学以致用。指导教师：王帆 2023年 12 月 20 日课 程 设 计 评 语成绩： 指导教师：_年 月 日调频无线话筒摘 要调频无线话筒的原理是将声波信号通过麦克风转化为音频电信号，通过改变结电容来改变高频振荡器的输出频率，产生调频波，通过高频放大与选频，最终由天线发射。由C1耦合到三极管9018的放大电路放大并使cb结电容变化，振荡频率变化，从而实现频率调制。调制后由L1线圈与电容组成的选频回路并通过天线向外发射，改动L1线圈就可实现变频。使用普通调频收音机在80-108M频率之间，话筒中心2米范围内能正常接受。该设计具有电压低，受话灵敏，制作简易等特点。关键词: 调频，选频回路，发射，结电容，变频FM wireless microphoneABSTRACTFM wireless microphone is the principle of the acoustic signal through the microphone into electrical audio signal, by changing the capacitance to change the frequency and the output frequency of the oscillator, produces FM wave, through the high frequency amplification and frequency, and ultimately by the transmitting antenna. By C1 coupled to the transistor 9018 amplifying circuit and the C B junction capacitance change, oscillation frequency change, thereby realizing frequency modulation. Modulation by L1 coil and capacitor frequency selective circuit and the antenna emitting, change the L1 coil can achieve frequency conversion. We can use an ordinary FM radio in frequency between 80-108M, microphone center 2 meters range to receive the signal. The design has the advantages of low voltage, receiver sensitivity, simple manufacture etcKey words: frequency, frequency selection circuit, emission, capacitance, frequency conversion目录摘 要IABSTRACTII目录III前言1第1章 系统概述21.1 设计题目21.2 设计目的21.3 设计任务21.4 设计规定2第2章 系统设计原理32.1 电路结构32.2 麦克风和外音输入32.3 震荡电路与调制5第3章 焊接过程73.1 排布元器件与焊接73.2电路调试73.3 故障解决8第4章 实物效果图9结论10谢 辞12参考文献13附录14前言无线话筒从最初简易的一个无线调频发射器和无线调频接受器到目前的采用专用的PLL（频率锁相环）技术，大约经历了三个阶段。当时，人们为了摆脱话筒线缆的羁绊，想到了类似于调频广播的发射接受原理，通过话筒的换能原理及音频调制放大发射过程，然后通过调频收音机或专用接受机（特殊频点）接受、放音。可以想见，其音质、稳定性、抗干扰能力等均不能满足实际使用的需要。由于采用电子电路产生的RC或LC振荡，其振荡频率的稳定性受到环境的影响是很大的，其频率也不也许很高，一般只能在二、三百兆赫以下，在这样的频段，极易受到其它信号的干扰，此时便出现了采用石英振荡体的发射与接受电路。大家知道，石英晶体的振荡频率是非常稳定的，由它组成的无线话筒发射与接受器，工作起来就稳定多了，同时，其工作频率可在V段（30MHZ-250MHZ），U段（200-1000MHZ）内，外界干扰信号不严重，给无线话筒的使用带来了较好的效果。 在使用上，由于石英晶体的振荡频率不可调，因此对于一套无线话筒来讲，其接受和发射频率是固定的，且规定一一相应，不怎么方便，假如在某地刚好在这一频点上存在干扰，该无线话筒就无法使用了。随着数字技术的广泛使用，无线话筒成为越来越多用户首选的对象。无线话筒系统在广播、电影、戏剧和舞台制作以及公司、宗教和教育场合都是一个重要的组成部分。功率无线话筒事实上就是一台小功率的无线电高频发射机，因其具有体积小、重量轻、电路简朴、成本低、无电缆传送等特点，因而得到了灵活广泛的应用。无线话筒按调制方式可分为调频式和调幅式。前者由于具有通频带宽、动态范围大、传输距离远和抗扰性强等特点，所以应用较多。简易无线话筒的设计与实现结合了高频电子技术、电子线路设计、模拟电子技术等知识点。设计及实现这个实用性很强的课题，既可以在实践中巩固许多知识点，又可以根据自己的爱好开发新功能，从而学习到新的知识点。第1章 系统概述1.1 设计题目无线调频话筒的设计与制作1.2 设计目的通过这次课程设计（1）了解高频电子线路理论课程知识在实际生活中的应用。（2）进一步学习有关高频电子线路的理论知识和电路图的设计。（3）通过简朴的调频无线话筒的设计图，理解其原理，知道各部分各器件的作用，在实践中练习电路合理排版和焊接能力。（4）复习巩固高频电子线路课程的理论知识。1.3 设计任务（1）使用万用板设计并且需准确无误独立焊接电路。规定确无误焊接电路，并且各个元器件接触良好。（2）在焊接结束后，调试电路使发射频率在88MHz-108MHz之间。（3）送给话筒MIC一个音频信号，通过收音机调频，可以接受到相应的音频信号同时尽也许使接受到的音频信号清楚，干扰小。1.4 设计规定（1）了解无线调频话筒的构成，并设计一小功率调频无线话筒。（2）可以独立搭接电路、掌握调试技术。（3）理解和掌握无线调频话筒的重要技术指标和测试方法。（5）增强对课本理论知识的理解，并提高到实践制作当中，做到学以致用。第2章 系统设计原理2.1 电路结构调制电路以电容三段式震荡电路产生载波。话筒（MIC）先将自然界声音信号的变成音频电信号，改变结电容容量，控制高频振荡器的输出频率，形成调频波，然后再通过倍频及高频功率放大后经天线辐射。 我们将发射频率设计在FM收音机波段，因此可以配合任何FM收音机接受到该高频信号，并从该高频信号还原出声音信号，从而完毕各种用途。图2-1 系统整体电路整个系统涉及一个麦克风（MIC）、音频输入插孔（CK）、LC三端式振荡电路三部分。下面将分块具体介绍本系统。2.2 麦克风和外音输入麦克风，学名为传声器，是将声音信号转换为电信号的能量转换器件，由Microphone翻译而来。也称话筒、微音器。二十世纪，麦克风由最初通过电阻转换声电发展为电感、电容式转换，大量新的麦克风技术逐渐发展起来，这其中涉及铝带、动圈等麦克风，以及当前广泛使用的电容麦克风和驻极体麦克风。图2-2是本设计中所用的麦克风。麦克风的分类：按声电转换原理分为：电动式（动圈式、铝带式），电容式（直流极化式）、压电式（晶体式、陶瓷式）、以及电磁式、碳粒式、半导体式等。按声场作用力分为：压强式、压差式、组合式、线列式等。按电信号的传输方式分为：有线、无线。按用途分为：测量话筒、人声话筒、乐器话筒、录音话筒等。按指向性分为：心型、锐心型、超心型、双向（8字型）、图2-2 本电路中的麦克风无指向（全向型）。此外尚有驻极体和最近新兴的硅微传声器、液体传声器和激光传声器（多用于窃听）。动圈传声器音质较好，但体积大。驻极体传声器体积小巧，成本低廉，在电话、手机等设备中广泛使用。硅微麦克风基于CMOSMEMS技术，体积更小。其一致性将比驻极体电容器麦克风的一致性好4倍以上，所以MEMS麦克风特别适合高性价比的麦克风阵列应用，其中，匹配得更好的麦克风将改善声波形成并减少噪声。工作原理：麦克风是由声音的振动传到麦克风的振膜上，推动里边的磁铁形成变化的电流，这样变化的电流送到后便的声音解决电路进行放大解决。声音是奇妙的东西。我们听到的各种不同声音，都是由我们周边空气的微小压差产生的。奇妙之处在于，空气能将这些压差如此完好、如此真实地传输相称长的距离。它是由金属隔阂连接到针上，这根针在一块金属箔上刮擦图案。 当您朝着隔阂发言时，产生的空气压差使隔阂运动，从而使针运动，针的运动被记录在金属箔上。随后，当您在金属箔上向回运营针时，在金属箔上刮擦产生的振动会使隔阂运动，将声音重现。这种纯粹的机械系统运营显示了空气中的振动能产生多么大的能量！所有现代的麦克风与最初的麦克风需要完毕的事情都并无二致。只但是就是以电的方式，代替了机械方式。麦克风将空气中的变动压力波转化成变动电信号。有五种常用技术用来完毕此项转化： 碳麦克风最古老最简朴的麦克风，使用碳尘。历史上第一部电话就使用此项技术，如今在某些电话中仍在使用。在碳尘的一侧有很薄的金属或塑料隔阂。当声波击打隔阂时，它们压缩碳尘，改变电阻。通过给碳通电，改变了的电阻会改变电流大小。动态麦克风动态麦克风运用电磁效应。当磁体通过电线（或线圈）时，磁体在电线中感应出电流。在动态麦克风中，当声波击打隔阂时，隔阂会移动磁体，此运动产生很小的电流。 带状麦克风在带状麦克风中，一个薄的带状物悬挂在磁场中。声波会移动带状物，从而改变流经它的电流。 电容器麦克风电容器麦克风事实上是一个电容器，其中电容器的一极响应声波而运动。运动改变了电容器的电容，这些改变被放大，从而产生可测量的信号。电容器麦克风通常使用一个小的电池，为电容器提供电压。晶体麦克风某些晶体改变形状时会改变它们的电属性（要了解此现象的一个例子，请参见石英表工作原理）。通过将隔阂连接到晶体，当声波击打隔阂时，晶体将产生信号。而音频输入插孔是将其他设备（如MP3,手机等）产生电信号直接输入到电路中。效果和MIC相同。2.3 震荡电路与调制高频三极管V1和电容C3、C5、C6组成一个电容三点式的振荡器，对于初学者我们暂时不要去琢磨电容三点式的具体工作原理，我们只要知道这种电路结构就是一个高频振荡器就可以。三极管集电极的负载C4、L组成一个谐振器，谐振频率就是调频话筒的发射频率，根据图中元件的参数发射频率可以在88108MHz之间，正好覆盖调频收音机的接受频率，通过调整L的数值（拉伸或者压缩线圈L）可以方便地改变发射频率，避开调频电台。发射信号通过C7耦合到天线上再发射出去。 R4是V1的基极偏置电阻，给三极管提供一定的基极电流，使V1工作在放大区，R5是直流反馈电阻，起到稳定三极管工作点的作用。 这种调频话筒的调频原理是通过改变三极管的基极和发射极之间电容来实现调频的，当声音电压信号加到三极管的基极上时，三极管的基极和发射极之间电容会随着声音电压信号大小发生同步的变化，同时使三极管的发射频率发生变化，实现频率调制。 话筒MIC可以采集外界的声音信号，这里我们用的是驻极体小话筒，灵敏度非常高，可以采集薄弱的声音，同时这种话筒工作时必须要有直流偏压才干工作，电阻R3可以提供一定的直流偏压，R3的阻值越大，话筒采集声音的灵敏度越弱。电阻越小话筒的灵敏度越高，话筒采集到的交流声音信号通过C2耦合和R2匹配后送到三极管的基极，电路中D1和D2两个二极管反向并联，重要起一个双向限幅的功能，二极管的导通电压只有0.7V，假如信号电压超过0.7V就会被二极管导通分流，这样可以保证声音信号的幅度可以限制在正负0.7V之间，过强的声音信号会使三极管过调制，产生声音失真甚至无法正常工作。 CK是外部信号输出插座，可以将电视机耳机插座或者随身听耳机插座等外部声音信号源通过专用的连接线引入调频发射机，外部声音信号通过R1衰减和D1、D2限幅后送到三极管基极进行频率调制。所以这个套件不仅可以做一个无线话筒，并且还可以做一个电视机无线耳机使用。 电路中发光二极管D3用来指示工作状态，当调频话筒得电工作时就会点亮，R6是发光二极管的限流电阻。C8、C9是电源滤波电容，由于大电容一般采用卷绕工艺制作的，所以等效电感比较大，并联一个小电容C8可以使电源的高频内阻减少，这个电路非经常见。 电路中K1和K2其实是一个开关，它有三个不同的位置，拨到最左边时断开电源，最右边是K1、K2接通做调频话筒使用，中间位置是K1接通,K2断开，做无线转发器使用，由于做无线转发器使用是话筒不起作用，但是话筒会消耗一定的静态电流，所以断开K2可以减少耗电、延长电池的寿命。 第3章 焊接过程3.1 排布元器件与焊接由于本次设计使用的是普通电路板而不是PCB,所以各个元器件的布局要自己设计。电路的连接也要自己完毕。由于高频线路中，导线间的干扰较大，为了见效干扰，焊接时要注意导线尽量避免平行，且尽量减少接触等，接地线连接时要注意独立接地，以减少干扰。尚有很多细小的环节都不容忽视，对于高频电路更是如此，比如：电感不应当平行放置，以免导致互感干扰；天线与金属不要接触。为了提高制作效果，在安装制作前，我们都用万用表筛选一下各个元件的质量，有条件的话将各瓷片电容用电容表测量一下电容量，这样就万元一失了。安装的先后顺序是电感线圈、电阻器、电容器、高频三极管、话筒和拨动开关、电池卡子。将电阻器、电容器等元件分类集中安装的目的是减少差错和防止元件的丢失。以上元器件的插装孔位请认真对照PCB图来拟定。电感线圈的两个引出端一方面刮除表面上的绝缘漆，然后上好锡，插装时要贴近电路板并牢固焊接，如有虚焊，振荡会不稳定，工作也会不正常。三极管尽也许最后安装的目的是尽量减少焊接中静电、热量对管子的损害，插装时注意极性同时尽量贴近电路板。驻极体话筒用两根导线焊接引出，焊接到电路时注意极性，将焊好线的话筒固定在电池架上。电池正极片和负极簧都插装在电池夹的相应处，并用红色、黑色导线分别焊接在正极片和负极簧上，并引出焊接到电路板上。 焊接完毕，仔细检查电路是否有虚焊、假焊和短路的地方。电阻是否有阻值接错的，柱极体的正负极是否对的，三极管的e、b、c脚接对了没有等。逐步分析，发现错误及时纠正，以免通电后烧坏元件。3.2电路调试所有零件都焊接完毕后，最佳先用肉眼检视一切焊接点，是否有假焊，或者焊料用得太多而导致与临近短路。是否有线忘掉连接。彻底查清楚后，才可进行校准和测试性能。测试环节：先用示波器测试震荡电路是否起振，假如起振，记录下振荡的基本频率。再找来FM收音机，打开电源和音量，将频率调在记录的频率左右无电台的地方寻找该讯号。给无线话筒通上电源，对准收音机，用螺丝刀调节震荡线圈L的稀疏，直到收音机传出尖叫声。最佳令发射机与收音机保持一定距离，以防止检拾到任何谐波或者侧波。同时适当调节收音机的音量，调谐按钮，直到声音最清楚距离最远为止。3.3 故障解决在FM接受机上不能接受到无线话筒发出来之载波， 测量电路之电流，若有46mA，表达电路是正在工作，稍为将线圈拉长，并扫描整个波段，当接触底板上任何元件时，只能用一支非金属的螺丝起子，并且离开电池，由于您手上皮肤引起的电容效应会导致电路明显地失调，并且也许完全停止输出。尚有，维持3V电源也很重要，并要将电池贴近底板。整个布线必须维持同样的电路分布电容，电路一旦工作，才可改变其排列，但在起初测试环节中，每个元件均必须照足图中那样安放。振荡器工作于约88MHz，用示波器观测波形。量度基极电压和射极电压，一部普通的万用表由于其对电路作用，会指示此两点都是2V左右，只有高阻抗的电表，如FET电压表，才指示射极有2V及基极有2.5V。（推荐使用数字表）。其他简朴的事情如底板上铜箔短路断裂、焊接点差劣，又或者采用没有编号之零件等等，这都经常成为一个也许性，特别是那些零件上所印的编号或数值模糊不清，若对之有怀疑，应立该更换。 若只收到载波但没有纯音汛号，则故障在音频级或者话筒上。所谓有载波没有纯音是在调谐收音机至一处，收到的是寂静一片，没有沙沙声，但也听不到发射机发出的纯音讯号。这两部份可用示波器检查，测试是否有音膝讯号送往振荡级。音频放大管集极上有1.4V电压，表达晶体管导通，如低于0.8V，晶体管饱和，或者在某方面也许损坏，也也许表达晶体管有十分高之增益，并不适合。如电压超过2.5V，该级局限性以导电检查晶体管和偏压电阻，需要时将之更换。示波器也显示话筒的灵敏度，加大或者减少负荷电阻，即可改变FET的增益，灵敏度极高之零件，负荷电阻不宜低于10K，有时也许需要高至47K或以上。任何类别的话筒，如想提高其灵敏度，可加大负荷电阻之阻值，至于决定最终之数值就要看话筒的品质而定。 以上都是用简朴测试仪器所能做到的检查 第4章 实物效果图图4-1 正面效果图图4-2 背面效果图结论通过几天的高频电子线路课程设计，我们组完毕了预期的设计规定。功能上达标：电路能起振并产生80M左右的正弦波。在收音机中能分辨出输入的声音。 高频电子线路作为我们电子专业重要的课程之一，我觉得课程设计很有必要，并且很故意义。由于我觉得高频电子线路不仅是一门理论课，也是一门实践课，只有看书是学不好高频电子线路的，高频电子线路要在实践动手中才干理解的更加通透，因此理论加实践才是学习高频电子线路的好方法。在这次课程设计中，运用到了很多以前的专业知识。通过这次设计的实践，让我温习和巩固了高频电子线路理论知识。并且在学习的过程中我发现带着问题去学效率很高，这是我做这次课程设计的一大收获。此外，要做好一个课程设计，就必须做到：在设计之前，对所用高频电子线路的内部结构有一个系统的了解，知道该高频电子线路内有哪些资源；要有一个清楚的思绪和一个完整的的电路原理图；在在设计课程过程中碰到问题是很正常的，但我们应当将每次碰到的问题记录下来，并分析清楚，以免下次再碰到同样的问题。通过这次电子钟作品设计与制作让我收获很多：一、增进我和同学之间的友谊情感，在与同学互动学习的过程中使我体会了不同的解决问题的方法与思绪，让我领略了解决问题精髓，使我们学习更有活力更有自信，培养了我们的协助合作能力。我组两人既分工合作又互相竞争。二、培养了我们的动手能力和独立解决问题的能力，当你碰到问题时，有时由于是分工合作，自己的事要学会独立解决；三、培养了我们的自主学习能力和运用网上这个广阔平台的学习能力；四、是我对word更加纯熟的运用，这次在用word写课程设计报告时，我发现如何让自己的报告更加美观，简洁，这也是需要花精力的，并且这其中尚有一些技巧，平时由于只需要打一下字，还没注意到某些方面，这次用word时碰见了一些困难，我向一些会纯熟使用word的人请教讨论，掌握了一些平时自己没有注意到的功能，例如在word里如何对图片进行解决等；六、锻炼了我们的焊接技术。使我的焊接能力上了一个台阶。 在这次设计中，我学会对困难无所畏惧，以及对问题的一些很重要的思考方法。在软件方面，由于自己的粗心，使一些小错误影响设计进度，后来经仔细检查改正过来，获益匪浅啊。但是在设计过程中也发现了一些局限性，感觉这个题目还不是那么的复杂，没能充足运用所学的专业知识;对三极管的理解还不够进一步，因而在设计三极管驱动电路时碰到了一些麻烦，比方电阻的大小计算选择，以后要加深这方面的学习，以上的问题我会以后的学习中加以改正和学习。 总体感觉这次课程设计还是比较故意义的，让我们对高频电子线路理解更加进一步， 能对的运用数字电路的一些芯片，同时由于是开放式选题，可以培养我们的创新能力。通过本次的实习，我学到了很多知识，培养了自学能力和动手能力。并且由原先的被动的接受知识转换为积极的寻求知识，这可以说是学习方法上的一个很大的突破。在以往的传统的学习模式下，我们也许会记住很多的书本知识，但是通过这次实习，我们学会了如何将学到的知识转化为自己的东西，学会了怎么更好的解决知识和实践相结合的问题。 在论文的写作过程中也学到了做任何事情所要有的态度和心态，一方面做学问要一丝不苟，对于发展过程中出现的任何问题和偏差都不要轻视，要通过对的的途径去解决，在做事情的过程中要有耐心和毅力，不要一碰到困难就达退堂鼓，只要坚持下去就可以找到思绪去解决问题的。并且要学会与人合作，这样做起事情来就可以事倍功半。谢 辞通过一个星期的课程设计，今天终于可以顺利的完毕论文的最后的谢辞了。本次课程设计是在王帆老师的精心指导和大力支持下完毕的。感谢老师对我的辛勤哺育。他严厉的科学态度、严谨的治学精神、灵活的思维方式、耐心细致的言传身教深深感染激励着我，将使我终身受益。一转眼一学期过去了，大三上学期即将结束了。回首既往，在这一学期的时间里，我在学习上和思想上都受益非浅。这除了自身努力外，与各位老师、同学和朋友的关心、支持和鼓励是分不开的。实习得以完毕，要感谢的人实在太多了，一方面要感谢王帆老师，由于实习是在王帆老师的悉心指导下完毕的。王老师渊博的专业知识，严谨的治学态度，精益求精的工作作风，诲人不倦的崇高师德，严以律己、宽以待人的崇高风范，朴实无华、平易近人的人格魅力对我影响深远。本次实习从选题到完毕，每一步都是在王老师的指导下完毕的，虽然课程设计是我完毕的，但是也倾注了王老师大量的心血。由于时间的仓促及自身专业水平的局限性，整篇论文肯定存在尚未发现的缺陷和错误。恳请阅读此篇论文的老师、同学、多予指正，不胜感激。非常感谢各位知道老师为了指导我们的课设论文，放弃了休息的时间。老师们这种无私奉献的敬业精神令人钦佩，在此我像老师们表达的最真挚的谢意。同时，感谢所有任课老师和所有同学在这一学期来给自己的指导和帮助，是他们教会了我专业知识，教会了我如何学习，教会了我如何做人。正是由于他们，我才干在各方面取得显著的进步，在此向他们表达我由衷的谢意，并祝所有的老师培养出越来越多的优秀人才，桃李满天下。在本论文的写作过程中，我的老师倾注了大量的心血，从选题到开题报告；从写作提纲，到一遍又一遍地指出草稿中的具体问题；严格把关，循循善诱。在此我表达衷心感谢。同时我还要感谢在我学习期间给我极大关心和支持的各位老师以及关心我的同学和朋友。感谢父母对我二十数年来辛勤的养育，并让我获取了一定的知识并最终走向社会，为社会奉献自己。最后，我要向在百忙之中抽时间对本设计进行审阅、评议和参与本人论文答辩的各位老师表达感谢。参考文献1刘泉 主编 通信电子线路武汉：武汉理工大学出版社 20232方维，高荔 主编 电路与电子学基础北京：科学出版社 20233徐国华主编 模拟及数字电子技术实验教程 北京：北京航空航天大学出版社 20234周南生，张文敏编 晶体管电路设计 北京：科学出版社 20235李祥臣，卢留生编模拟电子技术教程 北京：北京清华大学出版社20236康华光，陈大钦编电子技术基础-模拟部分 武汉：华中理工大学出版社20237李永平，董欣，刘媛编 电路设计与实现 北京：国防工业出版社 20238方厚辉，谢胜暑编 电子技术 北京：中国水利水电出版社 20239徐晓光主编 电子技术 北京：机械工业出版社 202310谢自美 主编电子线路设计实验 武汉：华中科技大学出版社 202311邹华跃 主编 数字集成电路基础学习参考南京：南京大学出版社 202312尼曼 主编 电子电路分析与设计 赵桂钦，卜艳平（译）北京：电子工业出版社 2023附录元器件清单：名 称型号/规 格数 量备 注话筒普通驻极体话筒1只电阻R12001只电阻R210K1只电阻R31201只电阻R4100K1只瓷片电容C218Pf1只瓷片电容C3,C4,C530pf3只瓷片电容C510pf1只瓷片电容C6100000Pf1只瓷片电容C710000Pf1只三极管90181只细直导线20cm若干条漆包线0.8mm 长20cm1条
