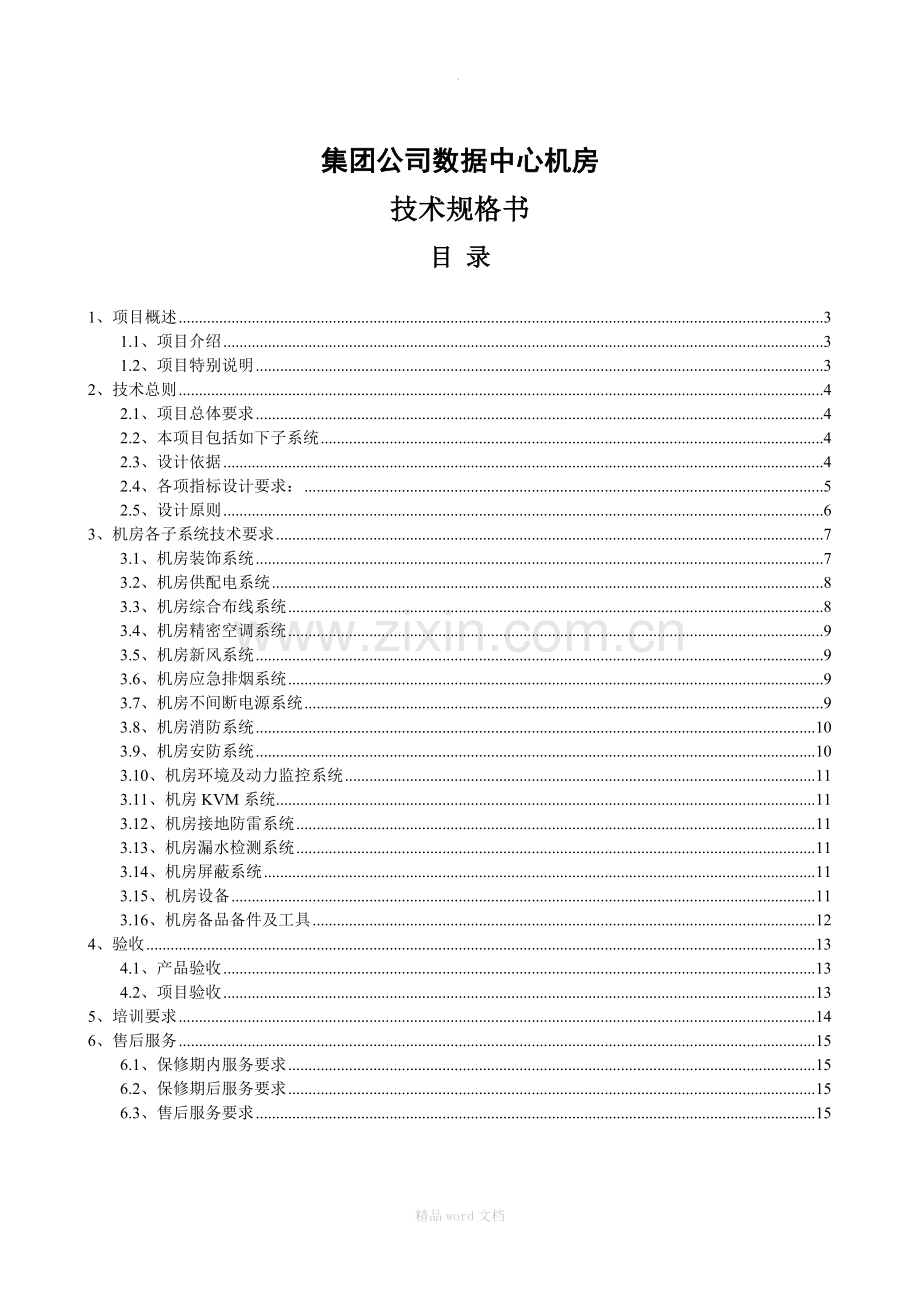

集团公司数据中心机房
技术规格书
目 录

1、项目概述 3
1.1、项目介绍 3
1.2、项目特别说明 3
2、技术总则 4
2.1、项目总体要求 4
2.2、本项目包括如下子系统 4
2.3、设计依据 4
2.4、各项指标设计要求： 5
2.5、设计原则 6
3、机房各子系统技术要求 7
3.1、机房装饰系统 7
3.2、机房供配电系统 8
3.3、机房综合布线系统 8
3.4、机房精密空调系统 9
3.5、机房新风系统 9
3.6、机房应急排烟系统 9
3.7、机房不间断电源系统 9
3.8、机房消防系统 10
3.9、机房安防系统 10
3.10、机房环境及动力监控系统 11
3.11、机房KVM系统 11
3.12、机房接地防雷系统 11
3.13、机房漏水检测系统 11
3.14、机房屏蔽系统 11
3.15、机房设备 11
3.16、机房备品备件及工具 12
4、验收 13
4.1、产品验收 13
4.2、项目验收 13
5、培训要求 14
6、售后服务 15
6.1、保修期内服务要求 15
6.2、保修期后服务要求 15
6.3、售后服务要求 15

精品word文档
.
1、项目概述
1.1、项目介绍
l 本次招标为方林集团数据中心机房建设项目；
l 方林集团数据中心机房位于；
l 投标单位必须在充分了解现场施工环境、施工季节、各工序间相互干扰等情况的基础上自行评估应采取的设计方案，确保工程进度与安全；
l 本工程为交钥匙工程，所有费用均含在报价中；
l 方林集团数据中心机房作为网络和数据中心，应为计算机和网络系统的可靠运行提供合乎规范的环境条件，在温度、湿度、洁净度、电性能、电磁场强度、防火性、承重能力、防静电能力、抗干扰能力、防漏、防雷、接地等各项指标上均满足设备要求；
l 设计和施工符合国家有关标准、规范、规定，同时也应严格遵守施工地所地施工要求，并且参照国际先进规范，建设一个现代化、规范化的机房；
l 本次项目招标内容为：在招标单位提供的招标图纸、任务需求的基础上，投标方提出的机房整体设计方案；至少三张整体或局部机房的效果图；设备、材料选型与报价；施工组织；测试计划与标准；保修服务条款等项具体工作细节。
1.2、项目特别说明
l 对于招标文件中存在的任何含糊、遗漏或是对于技术规格书中内容不清楚的地方，投标单位应在规定时间之前向招标单位寻求书面澄清；
l 本技术规格书提供的要求，有些并未对于一切技术细节做出规定，也未充分引述有关标准和规范的条文，投标单位应保证提供符合本技术规格书和相关标准的优质产品；
l 本技术规格书所使用的标准和规范如与投标单位所执行的标准发生矛盾时，按较高标准执行；
l 以下给出的工程承包范围说明描述只是概括的，不应认为是全面的、无缺的、中标单位应研究其他文件，特别是根据图纸去完全了解工程的实际范围，给出完整的方案，而不仅仅适应规格书所列内容；
l 中标单位被认为已详细阅读构成招标文件的其他有关文件。尤其是已充分研究了图纸和工程的内容。

精品word文档
.
2、技术总则
2.1、项目总体要求
l 机房工程施工的安全技术、劳动保护、防火要求应按国家有关部门颁布的现行规定执行；
l 承接计算机机房工程的施工单位，必须持有国家有关部门签发的资质等级证书；
l 中标单位必须按设计施工，设计变更应有设计单位的变更通知或签证；
l 中标单位必须做出施工组织设计；
l 工程所用材料应使用绿色环保、防火阻燃材料，其规格、型号、数量应符合设计要求，并有出厂合格证，同时经业主或监理方检验后方可施工；
l 工程所用设备、装备均应开箱检查，其规格、型号、数量应符合设计要求，附件、备件和技术文件齐全；
l 工程所用材料、设备、装置的储存环境和方法及装卸搬运方式必须符合产品说明书的规定，安装位置和安装方式必须符合设计规定或产品说明书的要求；
l 所有隐蔽工程必须有现场施工记录或相应资料，并由建设单位代表签字；
l 机房施工及验收除应执行以上各规范外，还应符合国家其它有关标准规范。
2.2、本项目包括如下子系统
1、 机房装饰系统
2、 机房供配电系统
3、 机房综合布线系统
4、 机房精密空调系统
5、 机房新风系统
6、 机房应急排烟系统
7、 机房不间断电源系统
8、 机房消防系统
9、 机房安防系统
10、机房环境及动力监控系统
11、机房KVM系统
12、机房接地防雷系统
13、机房漏水检测系统
14、机房设备
15、机房备品备件及工具
2.3、设计依据
1、招标单位提供的方林集团数据中心机房图纸；
2、招标单位提供的方林集团数据中心机房技术规格书；
3、国家现行与本招标项目有关的设计规范与标准。
本方案所遵守的技术规范包含但不限于以下标准：
精品word文档
.
《智能建筑设计标准》 （GB/T50314-2000）
《建筑设计防火规范》 （GBJ16-87 2001年版）
《建筑内部装修设计防火规范》 （GB50222-95）
《建筑与建筑群综合布线系统工程设计规范》 （GB50311-2000）
《建筑与建筑群综合布线系统工程验收规范》 （GB50312-2000）
《电气装置安装工程电气照明装置施工及验收规范》（GB50259-92）
《洁净气体灭火系统物理性能和系统设计》 （ISO14520）
《七氟丙烷洁净气体灭火系统设计规范》 （DBJ15-23-1999）
《智能建筑工程质量验收规范》 （GB50339-2003）
《民用建筑电气设计规范》 （JGJ/T16-92）
《安全防范工程程序与要求》 （GA/T75-94）
《安全防范系统通用图形符号》 （GA/T74-2000）
《电气装置安装工程接地装置施工及验收规范》 （GB/T50169）
《建筑电气工程质量验收规范》 （GB50303-2002）
《电子计算机房设计规范》 （GB50174-93）
《电子计算机房施工及验收规范》 （SJ/T30003-93）
《计算机房活动地板技术条件》 （GB6650）
上述标准是最新且已实施的版本。
2.4、各项指标设计要求：
l 温度 23℃±1℃
l 相对湿度 55%±5%
l 温度变化率小于5% 不结露
l 尘埃：国家标准B级 粒径≥0.5μ 个数≤18000/dm3
l 噪音：
室内机组：距机组2米处自由空间声压级< 65dB(A)
室内机组：距机组10米处自由空间声压级< 50dB(A)
l 接地电阻：R≤1欧姆
l 零地电位差≤1伏
l 供电采用三相五线制
l 电压：三相电压为380V
l 照度：250LX— 400LX
l 应急照明：≥5LX
l 电磁干扰：机房内无线电杂波干扰≤0.5V/m
磁场干扰强度≤800A/m
符合EN50091-2及相关标准
精品word文档
.
2.5、设计原则
1、 安全可靠性：
投标方案必须确保机房各系统的安全可靠运行和机房的正常工作环境，应充分考虑机房布局、结构设计、设备选型、日常维护等方面的高可靠性，保证机房安全可靠运行。
2、 先进性：
在满足当前需求的前提下，兼顾方林集团未来五年的业务发展需求，在充分考虑节约建设经费的情况下，尽量采用先进的技术、设备和材料，力求将机房建设成为一个先进的信息网络数据处理和交换中心，使机房在一段时间内保持技术先进性。
3、 实用性：
投标方案中所选用的技术和材料均应在以往的工程实践中得到充分的检验，具有很强的实用性。
4、 可观赏性：
投标方案在关注实现功能要求的前提下，应考虑机房整体设计的整洁和协调。在材料搭配及外观选择上，除考虑相关规范的约束外，还应注重材料在免维护情况下自我保洁的持久性、色彩搭配的一致性和外观上无眩光、不跳色等特性。
整体色调为金属银白色，设备机柜为黑色，黑白色调搭配。
5、 可扩展性：
投标方案应充分考虑机房良好的灵活性和可扩展性，为今后技术升级改造，设备安装位置变更和设备扩充留有余地，在区域划分和功能间分隔上注重以后功能变更的便捷性，在系统设计上注重即插即用和模块化架构。
6、 标准化：
投标方案应完全符合国际和我国颁布的有关标准。
7、 可管理性：
投标方案应注重提高机房集中监控管理的功能，简化机房管理人员的操作程序和维护工作量，选用具有智能化和监控管理功能的设备，实现集中管理。
8、 绿色节能性：
投标方案应充分考虑机房所用材料的环保性，同时尽可能提升各系统的工作效率，节约能源。

精品word文档
.
3、机房各子系统技术要求
方林集团数据中心机房原则分为主设备区、监控调试区、专用设备区等，投标单位可根据机房各子系统的功能特点提出自己的方案。各子系统除满足国家机房建设相关标准外，应遵循如下要求：
3.1、机房装饰系统
3.1.1、机房吊顶
l 拆除机房吊顶，消防、空调等原有管线；
l 天花上楼板、梁需要做防尘、防潮、防静电处理；
l 天花上部的线槽及天花板龙骨都要接地；
l 采用全铝喷塑微孔天花板，规格600×600mm；
l 无有害气体释放、抗腐蚀不变形、降低电磁干扰、美观和易于拆装；
l 天花在满足电气强弱电布线、照明、消防、通风等系统技术功能的前提下，净空尽可能提高。
3.1.2、机房地面
l 在铺设活动地板前，对原地面找平并做防尘防潮处理，做保温层，充分考虑减少空调下送风冷量的损失，保证下层楼的顶板不结露滴水；
l 机房地板全部采用600mm×600mm的无边钢制防静电地板敷设，地板安装高度为350mm以上；
l 地板承重大于等于600kg，防火达到B1级；
l 安装静电泄漏系统，铺设静电泄漏地网；
l 机房建设应充分考虑防鼠，使用必要的防护装置。
3.1.4、机房墙柱
l 拆除原机房墙体；
l 外围采用墙体，走廊处采用玻璃隔断贴膜处理；
l 应充分考虑墙体满足防火、保温、隔音、屏蔽等要求。
3.1.5、机房隔断
l 机房内各区域的隔断墙均采用防火玻璃隔断；
l 机房内整体通透、简洁；
l 除具备卓越的防火性能外，还应有高强度、很好的可加工性。
3.1.6、机房门窗
精品word文档
.
l 机房窗体全部封闭。
l 机房窗体封闭后应充分考虑对外的美观性。
l 机房门采用防火玻璃门。
l 机房门应充分考虑各功能区设备搬运安装的便利、各子系统的具体要求。
l 机房门设置门禁系统。
3.2、机房供配电系统
l 机房电源应从总配电箱单独配电；
l 机房电源进线采用三相五线制；
l 机房内用电设备供电电源均采用三相五线制及单相三线制；
l 机房内的设备供电选用A级标准；
l 机房供配电系统经机房配电柜向机房内各子系统及设备提供线制、电压、频率及额定容量符合要求的交流电；
l 空调供电为独立回路，可以由市电供电；
l 机房的照明均匀，没有暗角，不产生眩光，照度符合国家相关规范；
l 设置应急照明和安全出口标志灯，其照度不低于国家机房建设标准；
l 机房应24小时照明，照明灯光要求采用低能耗、低发热灯具；
l 机房内的插座按输出容量配置，即不间断电源（UPS）供电的设备用三孔标准插座，小型机插座采用专用插座，关键设备插座实现一对一备用；
l 离地板300mm处的墙面上必须留有必要的市电维修插座；
l 充分考虑机房各子系统及机房设备的扩展性，预留足够容量，有条件可采用两条不同局向进线；
l 机房用电量可单独计量；
l 充分考虑机房进线电闸安全；
l 强电弱电分开布线，线缆桥架无重叠，线路线缆阻燃，线缆间距符合国家相关标准；
l 不同电压电流线路有清晰标识；
l 配电柜美观大方，与机房整体装饰风格保持一致，充分考虑内部电气开关的先进性；
l 与机房环境及动力监控系统集成，具有远程监控功能。
3.3、机房综合布线系统
l 主干网采用光纤，核心服务器和网络等设备采用光跳线方式；
l 双绞线布线采用六类双绞线，TIA/EIA568B标准，充分考虑信号干扰问题；
l 预留足够的空间，充分考虑未来设备扩展需要，对于未来所有设备的网络连接全部通过跳线解决；
l 对布线和硬件配置明显的标签，科学合理、保证长期不脱落；
l 充分考虑避免与动力线缆的交叉，间距符合国家规范；
l 布线整齐、美观；
l 负责方林集团原机房（八楼）到新机房的网络迁移工作。
精品word文档
.
3.4、机房精密空调系统
l 采用两台互备方式；
l 充分考虑机房容量及工作效率；
l 机房精密空调负责主设备区的温湿度调节；
l 空调送风方式采用下送上回的方式，充分考虑气流组织，风口配置合理；
l 充分考虑建筑承重，机组下面设置隔振基础，减少振动；
l 充分考虑噪声问题，不影响其它设备的运行；
l 压缩机的设计寿命为15年以上；
l 机房精密空调外型美观，与机房整体装饰风格保持一致；
l 充分考虑机房精密空调的运行成本，投标单位对设备耗电情况进行特别说明；
l 与机房环境及动力监控系统集成，具有远程监控功能。
3.5、机房新风系统
l 能给机房提供足够的新鲜空气，为工作人员创造良好的工作环境；
l 维持机房对外的正压差，避免灰尘进入，保证机房有更好的洁净度；
l 风量设计充分考虑空调系统送风量大小及工作效率；
l 新风换气系统中加装防火阀并能与消防系统联动，一但发生火灾事故，能自动切断新风进风。
3.6、机房应急排烟系统
l 机房应急排烟系统应在机房发生火灾、消防启动后，机房内部充满了烟尘和灭火气体，工作人员可适时在机房外启动应急排烟系统，强行排出机房内的烟气，以便进入机房进行现场处理。
l 适当开启排烟系统还可以对机房进行排风换气处理，排除机房内的异味；
l 充分考虑与其它系统的关联性。
3.7、机房不间断电源系统
l 充分考虑机房不间断电源系统的扩展能力；
l 本次系统设计不低于40KVA，在线2小时；
l 充分考虑机房不间断电源系统电池的承重及消防要求；
l 充分考虑机房不间断电源系统的冗余容量，避免设备瞬间启动的冲击；
l 投标单位应详细列出由机房不间断电源系统覆盖的系统，包括但不限如下系统：主设备区服务器、存储、备份、网络等设备；监控调试区计算机、打印机等设备；安防系统、消防系统、应急照明系统、应急排烟系统、动力及环境监控系统、KVM系统等。
l UPS内部控制系统的供电必须具有冗余，任何单路的供电电路发生故障不允许影响整个系统的正常运行；
l 备有辅助供配电系统，一旦UPS系统出现故障能够自动切换市电直接供电，服务器等设备无断电情形，零延迟，
精品word文档
.
备有自动手动开关，便于选择UPS或市电供电；
l UPS能够提供故障电池模块的自动报警，可以将报警短信发送到系统管理员手机上，同时提供故障模块的定位；
l 能远程对UPS系统整体运行状态进行监控；监控内容包括系统电压与各支路负载供电参数，断电时间和机房设备功率等，主要运行参数可以在远程计算机上显示。
l 与机房环境及动力监控系统集成，具有远程监控功能。
3.8、机房消防系统
l 采用机房专用消防系统；
l 充分考虑到房间规格和容积，预计温度范围，在最低和最高温度时剂的浓度要求，占用状态、通风率和气体释放时间等；
l 可以寻找有消防相关资质的公司合作建设消防系统，系统建成后要符合机房建设消防要求，并能通过大连市消防局的检测验收；
l 气体释放要在第二个警告（即动作前）发出后有一个30秒的延期（可调），或项目经理认为必需时间，来使人员撤出房间，并配备相关的声光警报装置；
l 应提供适当定位的紧急键钮以允许人工启动灭火系统，应有一个延期（如上所述）来允许撤离房间或中止系统启动；
l 应充分考虑与机房内其它子系统的联动；
l 与一楼保安值班室连接，实现监控；
l 与机房环境及动力监控系统集成，具有远程监控功能。
3.9、机房安防系统
3.9.1、机房监控系统
l 主设备区和监控调试区配备两台监控装置；
l 能24小时监视并记录下机房内发生的任何事件；
l 充分考虑影像记录方式、文件格式、存储备份空间；
l 具备远程监控功能。
3.9.2、机房门禁系统
l 根据机房各区域的不同要求分别设置门禁系统，实现多级管理；
l 重要出入口的门禁系统可增设指纹识别、密码、IC卡、双向等多重保护；
l 系统可灵活方便设置并记录进出机房的人员、时间、权限。
l 系统可以与消防系统联动，当有火灾发生时，系统自动断电，保证被控门打开，避免工作人员被困在机房内。
3.10、机房环境及动力监控系统
l 系统要求能够采集机房内主要系统及设备的运行状态、参数，在监控调试区以2个显示器显示，同时能将报警
精品word文档
.
信息自动发送到系统管理员手机上。
l 系统至少能够监控机房如下系统：
1、 UPS的运行状态及参数，实现报警。
2、 空调的运行状态（加湿器、冷凝器、压缩机）及参数，实现报警。
3、 温度、湿度进行检测，实现报警。
4、 漏水进行检测，实现报警。
5、 配电柜内开关的状态，实现报警。
6、 消防报警状态，实现报警。
7、 防雷器的工作状态，实现报警。
3.11、机房KVM系统
l 至少支持30台设备的KVM系统；
l 投标单位应对系统采用方式作详细阐述，同时对模拟方式和over IP的数字方式作详细阐述；
l 系统可集中控制，单屏管理所有连接设备；
l 充分考虑系统的可扩展性和安装的便利性，投标单位应提供详细的扩容解决方案；
l 系统可对多个管理员权限进行分级管理；
l 具有远程监控功能。
3.12、机房接地防雷系统
l 投标单位应充分考虑方林数据中心机房所在建筑物的防雷及接地状况，提出多级机房接地防雷方案；
l 接地阻值要求1欧姆以下
l 充分考虑静电泄放的设计；
l 充分考虑交流工作接地、安全保护接地、直流工作接地、防雷接地的设计；
l 充分考虑进线总电源、UPS电源、机柜电源的防雷。
3.13、机房漏水检测系统
l 充分考虑机房顶棚漏水、空调系统进排水管设计不当或损坏漏水、空调系统保温不好形成冷凝水，机房楼下防水等因素设置漏水检测点；
l 与机房环境及动力监控系统集成。
3.14、机房设备
3.14.1、机房机柜
l 提供42U机房专用机柜10组；
l 机房机柜应有足够的承重能力，通风能力，提供充足的线缆通道，足够的配件；
l 充分考虑机房机柜的通用性，服务器机柜和网络机柜的不同需求；
精品word文档
.
l 机柜安装应充分考虑未来机房设备、机柜的扩展性；
l 美观大方、与机房整体装饰风格保持一致。
3.14.2、机房监控调试计算机
l 提供高性能联想IBM笔记本两台，用于各子系统及设备的调试。
l 提供HP台式机4台，高性能、19寸液晶宽屏显示器，DVD刻录光驱，超大容量硬盘；
l 其中网络系统监控调试1台，服务器监控调试1台，动力及环境监控2台，投标单位应根据各子系统的具体需求作相应配置。
l DVD碟片100个。
l 超大容量移动硬盘2个。
l 超大容量U盘2个。
3.14.3、机房打印机
l 提供至少支持A3幅面的激光打印机1台；
l 带打印服务器模块；
l 满足各子系统的专业打印需求。
3.14.4、机房办公桌椅、文件柜
l 自备。
3.16、机房备品备件及工具
投标单位应根据本项目的总体设计思想和各子系统的要求下，提供必要的机房备品备件清单及工具清单。

精品word文档
.
4、验收
4.1、产品验收
l 产品验收为产品运抵现场后，由中标单位和招标单位指定负责人进行验收；
l 投标单位须保证所提供的产品为原厂产品，产品到货时需要将相关证明提交给甲方；
l 产品测试中出现性能指标或功能上不符合投标书时，招标单位有拒收的权利；
l 由于验收不合格，招标单位将追究投标单位法律和经济责任。
4.2、项目验收
l 项目验收由招标单位或招标单位指定人员（必要时与有资格的第三方）和投标单位共同组成验收小组，由投标单位或有资格的第三方提供测试方案和测试数据，经投标单位确认后进行验收，根据工程建设的规范，提交工程建设与系统测试及验收报告。
l 投标方应承诺在正式验收前向用户提供所有文档。包括：系统图、工程验收报告、安装工程中一些重要的施工说明、设备和主要部件的数量明细表、在施工中更改原工程设计图或另做竣工图纸的情况、随工验收记录和隐蔽工程的签证，在施工中由于各种因素需要而变更了设计或相关措施，应提供设计、建设和施工等单位之间的洽谈记录，以及工程中的检查记录等基础资料等，并做好标识。

精品word文档
.
5、培训要求
l 投标单位应根据标书采购的设备及采用的相关技术，在标书中提出全面的培训计划和课程内容安排，并在合同签定后征得用户方同意后实施；
l 投标单位应为所有被培训人员提供培训设备、软件系统、文字资料和培训讲义等相关用品，所有的资料和讲义均为中文印刷，其中，设备生产商具有正式培训课程和认证的，投标单位必须提供该产品最基础的培训课程及认证；
l 用户有权对投标单位提出的培训项目内容进行选择；
l 中标单位应负责所有培训及培训教材的费用。

精品word文档
.
6、售后服务
6.1、保修期内服务要求
l 投标单位和产品供货商对提供的产品应保证五年的技术支持售后服务，所有的主要设备均须由投标单位提供三年的整机免费保修服务（提供保修证明文件），保修期自项目验收合格之日起计算。
l 保修期内，中标单位负责对其提供的设备整机进行维修，应保证每季度上门检查维护至少一次，为用户出具本季度的系统故障统计分析说明，并不再向用户收取费用。
l 设备故障报修的响应、到达现场时间：中标单位接到用户的报障后2小时内到达现场。
l 如果设备故障在检修8小时后仍无法排除，中标单位应在24小时内提供不低于故障设备规格型号档次的备用设备供用户使用，直至故障设备修复。
l 所有设备保修服务方式均为中标单位上门保修，即由中标单位或原厂家派员到用户设备使用现场维修，由此产生的一切费用均由中标单位承担。
l 对于不能明确判断是否设备硬件出现故障时，中标单位应尽力配合有关供应商进行检查，必要时在上述响应时间内到达现场协助排除问题。
l 如同一设备或部件在一个月内三次出现同一故障时，中标单位应给以更换成全新产品。
l 投标单位应提出保修期内的维修、维护内容和范围（产品、技术、模块、部件）。
6.2、保修期后服务要求
l 投标单位应提出保修期满后五年内的维修费用、服务方式及维护范围（产品、技术、模块、部件）等，供用户参考，其费用不计入总价；
l 用户可以不选择购买投标单位的服务。
6.3、售后服务要求
l 投标单位应提供自身的售后技术支持中心、售后服务合作伙伴的详细资料；
l 投标单位应提供售后服务主要技术人员情况介绍与售后服务紧急联系电话。
