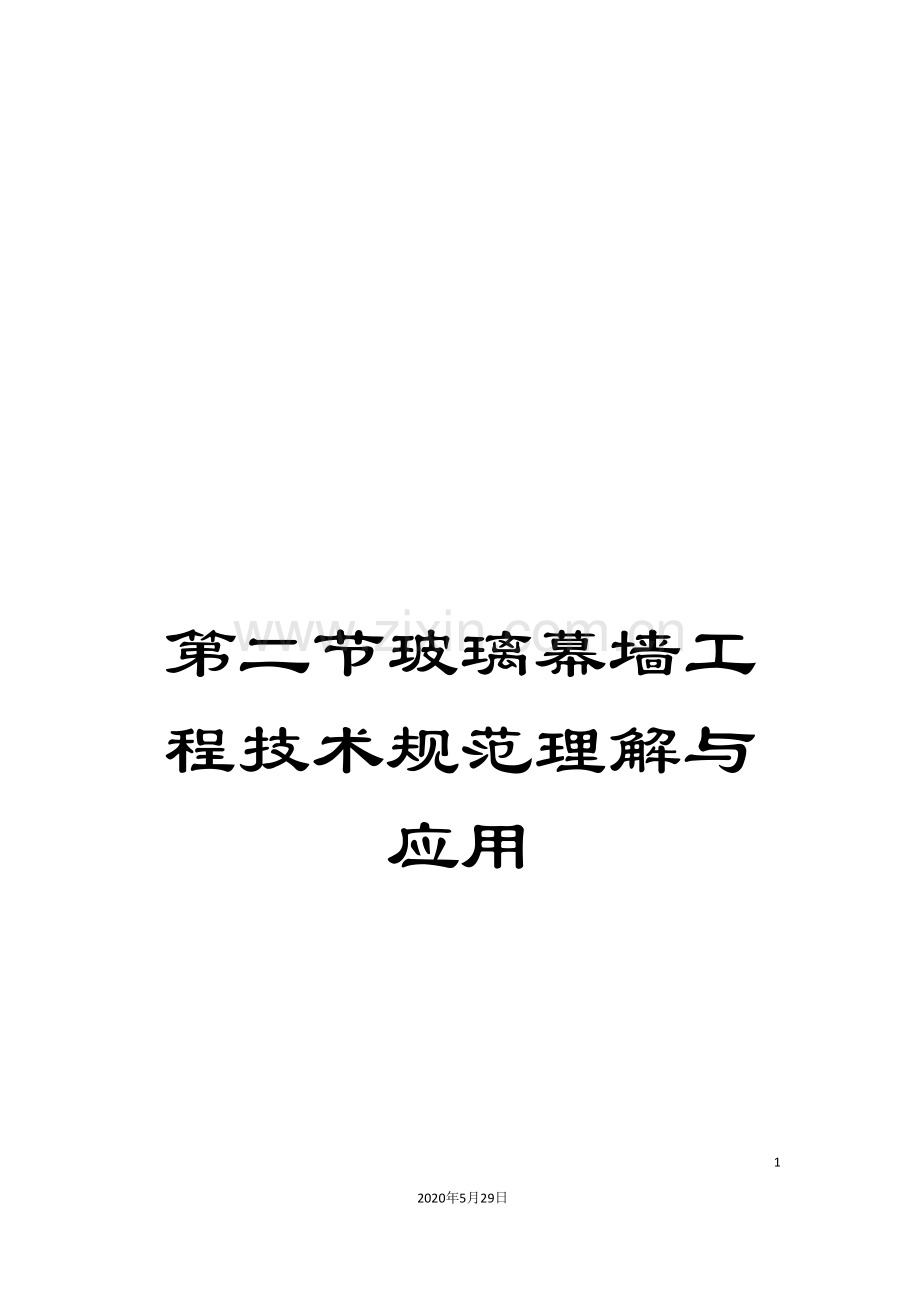

第二节玻璃幕墙工程技术规范理解与应用.doc

第二节玻璃幕墙工程技术规范理解与应用492020年5月29日文档仅供参考 第二节 铝合金材料 铝合金材料是幕墙工程大量使用的材料,幕墙金属杆件以铝合金建筑型材为主(占95%以上)。幕墙面板也大量使用单层铝板、铝塑复合板等。一 牌号与状态GB/T164741996规定了变形铝及铝合金的牌号表示方法。这个标准是根据变形铝及铝合金国际牌号注册协议组织推荐的国际四位数字体系牌号命名方法制定的,这是国际上比较通用的牌号命名方法。这个标准包括国际四位数字体系牌号和四位字符体系牌号两种牌号的命名方法。按化学成份,已在国际牌号注册组织命名的铝及铝合金,直接采用国际四位数字体系牌号,国际牌号注册组织未命名的铝及铝合金,则按四位字符体系牌号命名。牌号的第一位数字表示铝及铝合金的组别,如表2-14所示。 表2-14组别牌号系列纯铝(铝含量不小于99.00%)1以铜为主要合金元素的铝合金2以锰为主要合金元素的铝合金3以硅为主要合金元素的铝合金4以镁为主要合金元素的铝合金5以镁和硅为主要合金元素并以Mg2Si相为强化相的铝合金6以锌为主要合金元素的铝合金7以其它合金元素为主要合金元素的铝合金8备用合金组9 GB/T164751996规定了变形铝及铝合金的状态代号。基础状态代号用一个英文大写字母表示。基础状态分为五种,如表2-15所示。 表2-15 基础状态代号、名称及说明与应用代号名称说明与应用F自由加工状态 适用于在成型过程中,对于加工硬化和热处理条件无特殊要求的产品,该状态产品的力学性能不作规定0退火状态 适用于经完全退火获得最低强度的加工产品H加工硬化状态 适用于经过加工硬化提高强度的产品,产品在加工硬化后可经过(也可不经过)使强度有所降低的附加热处理。 H代号后面必须跟有两位或三位阿拉伯数字W固溶热处理状态 一种不稳定状态,仅适用于经固溶热处理后,室温下自然时效的合金,该状态代号仅表示产品处于自然时效阶段。T热处理状态(不同于F、O、H状态) 适用于热处处理后,经过(或不经过)加工硬化达到稳定状态的产品。 T代号后面必须跟有一位或多位阿拉伯数字细分状态代号采用基础状态代号后跟一位或多位阿拉伯数字表示。1 H的细分状态在字母H后面添加两位阿拉伯数字(称作H状态)表示H的细分状态。A H后面的第一位数字表示获得该状态的基本处理程序,如下所示:H1单纯加工硬化状态。适用于未经附加热处理,只经加工硬化即获得所需强度的状态。H2加工硬化及不完全退火的状态。适用于加工硬化程度超过成品规定要求后,经不完全退火,使强度降低到规定指标的产品。对于室温下自然时效软化的合金,H2与对应的H3具有相同的最小极限抗拉强度值;对于其它合金,H2与对应的H1具有相同的最小极限抗拉强度值,但延伸率比H1稍高。H3加工硬化及稳定化处理的状态。适用于加工硬化后经低温热处理或由于加工过程中的受热作用致使其化学性能达到稳定状态的产品。H3状态仅适用于在室温下逐渐时效软化(除非经稳定化处理)的合金。H4加工硬化及涂漆处理的状态。适用于加工硬化后,经涂漆处理导致了不完全退火的产品。B H后面的第2位数字表示产品的加工硬化程度。数字8表示硬状态。一般采用O状态的最小抗拉强度与表2-16规定的强度差值之和,来规定H8状态的最小抗拉强度值。对于O(退火)和H8状态之间的状态,应在H代号后分别添加从1到7的数字来表示,在H后添加数字9表示比H8加工硬化程度更大的超硬状态。各种H细分状态代号及对应的加工硬化程度如表2-17所示。 表2 -16 H8状态与O状态的最小抗拉强度差值O状态的最小抗拉强度MPaH8状态与O状态的最小抗拉强度差值,MPa404560658085100105120125160165200205240245280285320325556575859095100105110115120 表2-17 HY细分状态代号与加工硬化程度细分状态代号加工硬化程度H1抗拉强度极限为O与H2状态的中间值H2抗拉强度极限为O与H4状态的中间值H3抗拉强度极限为状H2与H4态的中间值H4抗拉强度极限为O与H8状态的中间值H5抗拉强度极限为H4与H6状态的中间值H6抗拉强度极限为H4与H8状态的中间值H7抗拉强度极限为H6与H8状态的中间值H8硬状态H9超硬状态最小抗拉强度极限值超过H8状态至少10Mpa注:当按上表确定的H1H9状态的抗拉强度极限值,不是以0或5结尾时,应修约至以0或5结尾的相邻较大值2 T的细分状态在字母T后面添加一位或多位阿拉伯数字表示T的细分状态。A 在T后面添加010的阿拉伯数字,表示的细分状态(称作T状态)如表2-18所示。T后面的数字表示对产品的基本处理程序。 表2-18 T细分状态代号说明与应用状态代号 说明与应用T0固溶热处理后,经自然时效再经过冷加工的状态。适用于经冷加工提高强度的产品T1由高温成型过程冷却,然后自然时效至基本稳定的状态。适用于由高温成型过程冷却后,不再进行冷加工(可进行矫直、矫平,但水影响力学性能极限)的产品T2由高温成型过程冷却,经冷加工后自然时效至基本稳定的状态。适用于由高温成型过程冷却后,进行冷加工、或矫直、矫平以提高强度的产品。T3固溶热处理后进行冷加工,再经自然时效至基本稳定的状态。适用于在固溶热处理后,进行冷加工、或矫直、矫平以提高强度的产品。T4固溶热处理后自然时效至基本稳定的状态。适用于在固溶热处理后,不再进行冷加工(可进行矫直、矫平,但水影响力学性能极限)的产品T5由高温成型过程冷却,然后进行人工时效的状态适用于由高温成型过程冷却后,不经过冷加工(可进行矫直、矫平,但水影响力学性能极限)。予以人工时效的产品。T6固溶热处理后进行人工时效的状态。适用于在固溶热处理后,不再进行冷加工(可进行矫直、矫平,但水影响力学性能极限)的产品T7固溶热处理后,进行过时效的状态。适用于在固溶热处理后,为获取某些重要特性,在人工时效时,强度在时效曲线上越过了最高峰点的产品。T8固溶热处理后经冷加工,然后进行人工时效的状态。适用于经冷加工、或矫直、矫平以提高强度的产品。T9固溶处理后人加工时效,然后进行冷加工的状态。适用于经冷加工提高强度的产品T10由高温成型过程冷却后,进行冷加工,然后人工时效的状态。适用于经冷加工、或矫直、矫平以提高强度的产品。注:某些6系的合金,无论是炉内固熔热处理,还是从高温成型过程急冷以保留可溶性组分在固溶体中,均能达到相同的固溶热处理效果,这些合金的T3、T4、T5、T6、T7、T8、T9状态可采用上述两种处理方法的任一种。B 在T状态代号后面再添加一位阿拉伯数字(称作T状态),或添加两位阿拉伯数字(称作T状态),表示经过了明显改变产品特性(如力学性能、抗腐蚀性能等)的特定工艺处理的状态,如表2-19所示。 表2-19 T及T细分状态代号说明与应用状态代号 说明与应用T42 适用于自O或F状态固溶热处理后自然时效到充分稳定状态的产品,也适用于需方对任何状态的加工产品热处理后,力学性能达到了T42状态的产品T62 适用于自O或F状态固溶热处理后,进行人工时效的产品,也适用于需方对任何状态的加工产品热处理后,力学性能达到了T62状态的产品T73 适用于固溶热处理后,经过时效已达到规定的力学性能和抗应力腐蚀性能指标的产品T74 与T73状态定义相同。该状态的抗拉强度大于T73状态,但小于T76状态T76 与T73状态定义相同。该状态的抗拉强度分别高于T73、T74状态,抗应力腐蚀断裂性能分别低于T73、T74状态,但其抗剥落腐蚀性能仍较好T72 适用于自O或F状态固溶热处理后,进行人工时效处理,力学性能和抗腐蚀性能达到了T7状态的产品T81 适用于固溶热处理后,经1%左右的冷加工变形提高强度,然后进行人工时效的产品T87 适用于固溶热处理后,经7%左右的冷加工变形提高强度,然后进行人工时效的产品3 原状态代号相应的新代号见表2-20。 表2-20旧代号新代号旧代号新代号MOCYST,T52等RH112或FCZYT0YH8CSYT9Y1H6MCST62Y2H4MCZT42Y4H2CGS1T73TH9CGS2T76CZT4CGS3T74CST6RCST5注:原以R状态交货的、提供CZ、CS式样性能的产品,其状态可分别对应新代号T62、T42。 二铝合金建筑型材 铝合金建筑型材是铝合金玻璃幕墙的主材,当前使用的主要是6061(30号锻铝)和6063、6063A(31号锻铝)高温挤压成型、快速冷却并人工时效(T5)或经固溶热处理(T6)状态的型材,经阳极氧化(着色)、或电泳涂漆、粉末喷涂、氟碳化喷涂表面处理。GB/T5337 对铝合金建筑型材的质量作了规定。1 化学成份 国家标准GB/T31901996的规定见表2一21 。 表2一21牌号 Si Fe Cu Mn Mg Cr Zn Ti 其 她 AL 单个 合计6061LD300.40.80.70.150.4 0.150.81.20.040.35 0.25 0.15 0.05 0.15余量6063LD310.20.60.35 0.10 0.100.450.9 0.10 0.10 0.10 0.05 0.15余量6063A0.30.60.150.35 0.10 0.150.60.9 0.05 0.15 0.10 0.05 0.15余量 化学成份是决定材料各项性能的关键因素.为了获得良好的挤压性能、优质的表面处理性能、适宜的力学性能、满意的表面质量和外观装饰效果,必须严格控制合金化学成份。 6063合金的化学元素含量范围比较宽,由于各元素在合金中所起的作用不同,因此必须考虑合金中各元素的含量及其互相关系的搭配,才能保证获得较为理想的各项性能及较好的经济效益。 主要合金元素是镁、硅,主要强化相是Mg2Si。要保证合金中的Mg2Si总量不少于0.75%,且Mg2Si得到充分溶解,合金力学性能就完全能满足GB/T5237 标准中的要求。Mg2Si在基体铝中的溶解度是与合金中镁的含量有关的,Mg2Si中镁、硅质量可分比1.73:1,如果Mg2/Si1.73,镁过剩,过剩的镁将显著降低Mg2Si在固态铝中的溶解度,削弱Mg2Si的强化效果;Mg/S1.73,硅过剩,对Mg2Si的溶解度影响很小,基本不会削弱Mg2Si的强化效果。 铁是主要什质元素,是对氧化着色质量影响最大的元素,随着铁元素的升高,阳极氧化膜的光泽度暗,透明度减弱,铝型材表面的光亮度显著降低,影响美观,含铁高的型材是不宜氧化着色的。 另外,由于铁、硅形成的化合物有较强的热缩性,容易使铸锭产生裂纹,特别是FeSi时,则产生熔点较高的包晶反应,提高了脆性区的温度下限,能降低热裂倾向。 因此,应首先控制好镁、硅、铁三元素的含量及相互关系,既保证合金中能够形成足够的Mg2Si强化相,又保证有一定量的硅过剩,且过剩量小于合金中铁含量,合金中的铁含量还不能影响到氧化着色的质量。这样,使得合金既有一定强度,又降低了产生裂纹的倾向,同时,氧化着色的质量也不会降低。 其它什质元素虽然对铝型材性能的影响相对小一些,但也不可忽视。除铜以外的其它什质元素含量超过规定值时,都对铝型材的表面质量有不同程度的影响。 铜虽然对提高合金的强度有一定作用,但对耐蚀性有不利影响,锰、铬对提高合金的耐蚀性有帮助,锰还能够提高合金的强度,铬则有抑制Mg2Si相在晶界的折出,能延缓自然时效过程,提高人工时效后的强度的作用,但锰、铬含量高时,会使铝型材氧化膜色泽偏黄,着色效果差。钛在铝合金中起细化晶粒,减少热裂倾向,提高伸长率的作用,但含量超过0.10%时也会对铝型材的着色质量有较大的影响。这几种什质元素的含量应控制在规定的0.10%以下,才不会对铝型材的性能有太大影响。 综合考虑6063合金比较理想的化学成份为:(%) Mg:0.450.55; Si:0.350.45; Mg/Si=1.31.4; Fe:0.150.20 Zn0.10 Ti0.10 Cu0.10 Mn0.10 Cr101901505T6102301905102201804注 :1 . 型材取样部位的实测壁厚小于1.2mm时,不测定伸长率。2 . 淬火自然时效的型材室温力学性能是常温时效1个月的数值。常温时效不足1个月进行拉伸试验时,试样应进行快速处理,其室温纵向力学性能符合表2-18的规定。 3 . 维氏硬度、韦氏硬度和拉伸试验只做1项,仲裁试验为拉伸试验。13外观质量（1） 型材表面应整洁,不允许有裂纹、起皮、腐蚀和气泡等缺陷存在。（2） 型材表面上允许有轻微的压坑、碰伤、擦伤存在,其允许深度见表233。模具压痕见表2-34。饰面要在图纸中注明,未注明时按非装饰面执行。 表233 状态 缺陷允许深度,mm 不大于 装饰面 非装饰面 T5 003 007 T4、T6 006 010 表234 合 金 模具挤压痕深度、mm 不大于 6061 0.06 6063、6063A 0.03(3)型材端头允许有因锯切产生的局部变形,其纵向长度不应超过20mm.。6铝合金建筑型材表面处理的技术要求。阳极氧化、着色型材。GB/T5237.2 对阳极氧化膜的质量规定如下:（1） 基材质量、产品的化学成份、力学性能应符合GB/T5237.1的规定。（2） 产品的尺寸允许偏差(包括氧化膜在内)应符合GB/T5237.1的
