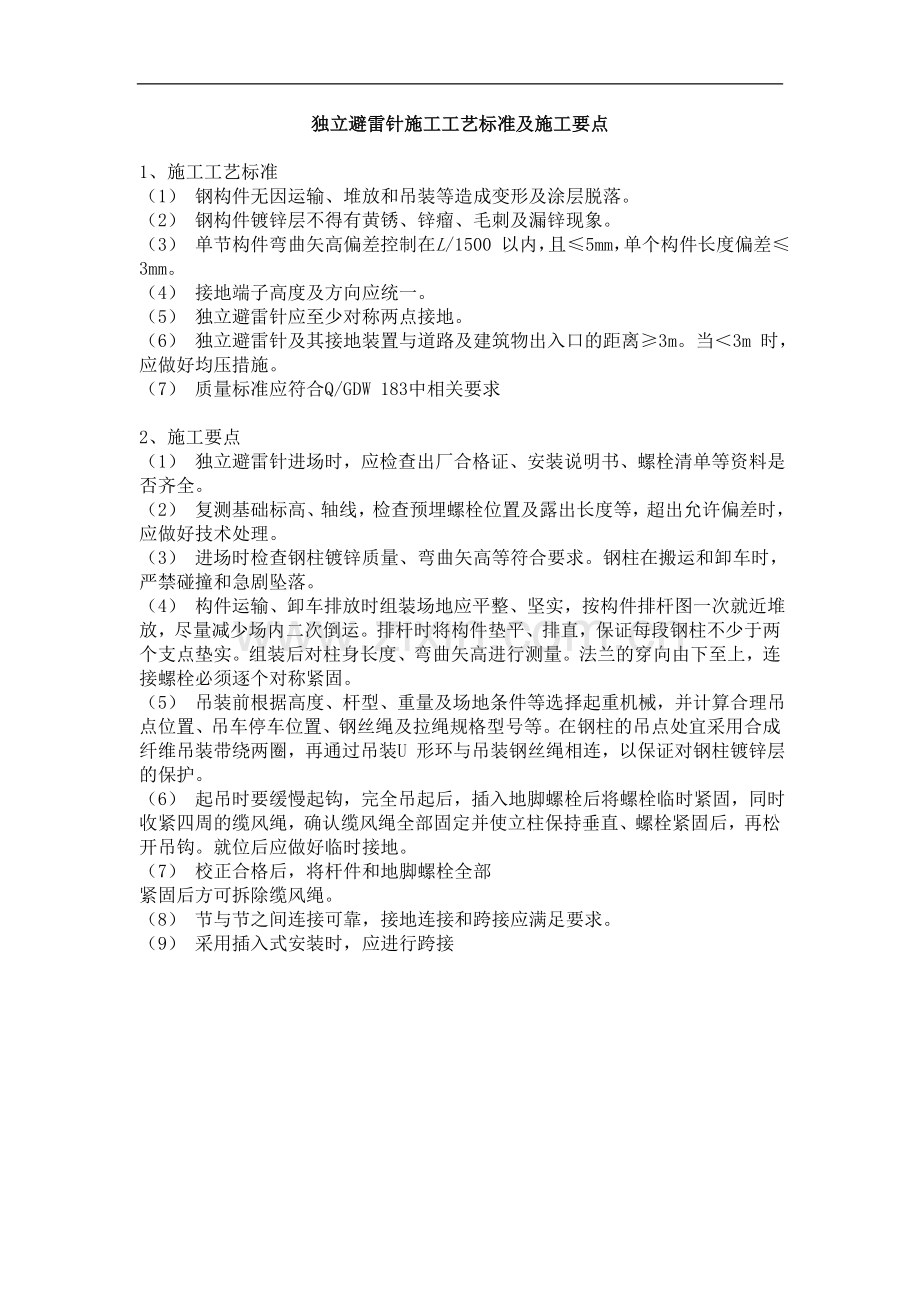

独立避雷针施工工艺标准及施工要点.doc

独立避雷针施工工艺标准及施工要点

1、施工工艺标准
（1） 钢构件无因运输、堆放和吊装等造成变形及涂层脱落。
（2） 钢构件镀锌层不得有黄锈、锌瘤、毛刺及漏锌现象。
（3） 单节构件弯曲矢高偏差控制在L/1500 以内，且≤5mm，单个构件长度偏差≤3mm。
（4） 接地端子高度及方向应统一。
（5） 独立避雷针应至少对称两点接地。
（6） 独立避雷针及其接地装置与道路及建筑物出入口的距离≥3m。当＜3m 时，应做好均压措施。
（7） 质量标准应符合Q/GDW 183中相关要求

2、施工要点
（1） 独立避雷针进场时，应检查出厂合格证、安装说明书、螺栓清单等资料是否齐全。
（2） 复测基础标高、轴线，检查预埋螺栓位置及露出长度等，超出允许偏差时，应做好技术处理。
（3） 进场时检查钢柱镀锌质量、弯曲矢高等符合要求。钢柱在搬运和卸车时，严禁碰撞和急剧坠落。
（4） 构件运输、卸车排放时组装场地应平整、坚实，按构件排杆图一次就近堆放，尽量减少场内二次倒运。排杆时将构件垫平、排直，保证每段钢柱不少于两个支点垫实。组装后对柱身长度、弯曲矢高进行测量。法兰的穿向由下至上，连接螺栓必须逐个对称紧固。
（5） 吊装前根据高度、杆型、重量及场地条件等选择起重机械，并计算合理吊点位置、吊车停车位置、钢丝绳及拉绳规格型号等。在钢柱的吊点处宜采用合成纤维吊装带绕两圈，再通过吊装U 形环与吊装钢丝绳相连，以保证对钢柱镀锌层的保护。
（6） 起吊时要缓慢起钩，完全吊起后，插入地脚螺栓后将螺栓临时紧固，同时收紧四周的缆风绳，确认缆风绳全部固定并使立柱保持垂直、螺栓紧固后，再松开吊钩。就位后应做好临时接地。
（7） 校正合格后，将杆件和地脚螺栓全部
紧固后方可拆除缆风绳。
（8） 节与节之间连接可靠，接地连接和跨接应满足要求。
（9） 采用插入式安装时，应进行跨接
