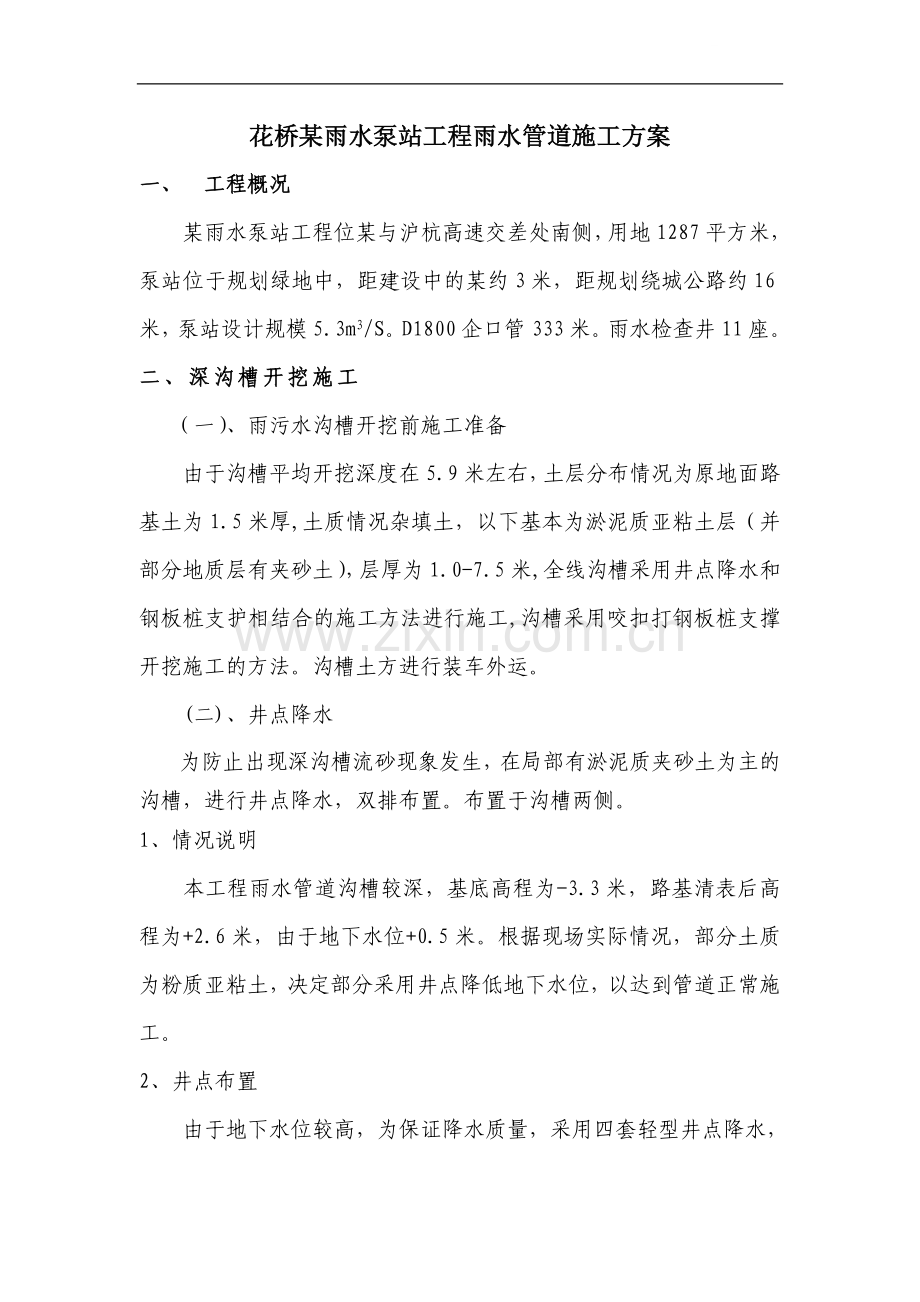

花桥某雨水泵站工程雨水管道施工方案
一、 工程概况
某雨水泵站工程位某与沪杭高速交差处南侧，用地1287平方米，泵站位于规划绿地中，距建设中的某约3米，距规划绕城公路约16米，泵站设计规模5.3m3/S。D1800企口管333米。雨水检查井11座。
二、深沟槽开挖施工
（一）、雨污水沟槽开挖前施工准备
由于沟槽平均开挖深度在5.9米左右，土层分布情况为原地面路基土为1.5米厚,土质情况杂填土，以下基本为淤泥质亚粘土层（并部分地质层有夹砂土），层厚为1.0-7.5米,全线沟槽采用井点降水和钢板桩支护相结合的施工方法进行施工,沟槽采用咬扣打钢板桩支撑开挖施工的方法。沟槽土方进行装车外运。
(二)、井点降水
为防止出现深沟槽流砂现象发生，在局部有淤泥质夹砂土为主的沟槽，进行井点降水，双排布置。布置于沟槽两侧。
1、情况说明
本工程雨水管道沟槽较深，基底高程为-3.3米，路基清表后高程为+2.6米，由于地下水位+0.5米。根据现场实际情况，部分土质为粉质亚粘土，决定部分采用井点降低地下水位，以达到管道正常施工。
2、井点布置
由于地下水位较高，为保证降水质量，采用四套轻型井点降水，
即每套电机的输出为7.5千瓦，每24米为一套，呈双排布置。井点管长为15米，直径为40mm，集水总管采用直径87mm无缝钢管。
井点降水系统沿雨污水管道走向布置，井点间距为1.0米（详见附图）
3、降水方案
（1）、工艺流程：
定位———挖沟槽———冲孔（水冲法）———埋管———填砂———连接集水总管———安装真空泵———抽水
（2）、施工方法
井点支管的埋设，选用冲水管冲击成孔后再沉入井点支管的施工方法，冲孔后直径为10厘米。
井点冲孔施工时，应保持孔径上下均匀、垂直、冲孔深度应比滤管加深0.5米为宜，井点支管应置于孔的中央，四周适时填入中粗砂至距地面自然土以下1米深度，以上部分用粘土填实封闭支管四周防止空气泄漏。
井点用砂，颗粒直径为0.3——0.5厘米，含泥量不宜超过3%，灌砂量每井约30公斤左右。
为了确保支管的抽水质量，冲孔操作，当冲水孔深度达到设计深度时，不应急于拔出冲孔枪头，应让枪头在孔内冲翻二分钟，然后再将污水基本排出后再拔出冲孔枪头，并随即灌入中粗砂，然后将支管插入。
井点集水总管布设就位和支管打设完成以后，在两者没连接完成
之前，应用木塞或塑料布包裹裸露的管口，防止异物入内或施工不小心碰坏管口。当总管和支管连接完成以后，应检查弯管等各部件接口是否紧配，严密、防止漏气。
冲孔作业时，应事先挖好导流的排水沟，并使排水通畅，汇集到集水井中的水，应及时采用强排水的方法排水，防止满溢影响工地环境文明。
开机抽水后，应经常检查支管是否漏气或“死井”，发现问题应及时用水冲洗，逐个疏通。
（3）、井点施工有关要求
井管、漏水管、真空泵、集水总管及连接件等使用前应仔细地检查，以防使用中发生故障。
滤水等部件附件应仔细围填砂料，以防滤水淤塞。
总管沿水流方向有0.3%上仰坡度，使用井点泵处的总管充分浸水，以利抽水。
井点泵宜靠近总管，其进水管应与总管齐平。
井泵安装完毕后，应进行试调，试抽合格，符合全部井点施工要求后进行抽水工作。
降水过程中，在每套布置一台备用电机以作备用，以保证抽水过程的连续性。留一根降水管每天观测地下水位降低情况。加强井点降水系统维护和检查，派专人负责24小时值班，并应做好抽水记录。
3、沟槽开挖施工
（1）、柴油打桩机打9M长钢板桩

沟槽宽度为3.45米左右，在离沟槽中心线东西两侧各1.73米处进行撒石灰线放样，打桩机打就位后沿着石灰线进行逐根打桩,为了防止流砂流入沟槽,钢板桩采用咬扣打, ,。
(2)、沟槽开挖与支撑
由于沟槽开挖深度较深,基坑土质较差,因此开挖采用先降坡后打钢板桩,降坡深度为2.5米, 降坡宽度每侧比沟槽宽3米.沟槽开挖长度每段30米左右，二座窨井之间为一段。在开挖沟槽过程中，土方进行装车外运，减少堆土对沟槽的侧向压力，挖土至槽底标高以上10—20CM时，进行人工修土，保证槽底土方不受扰动。
沟槽进行边开挖边支撑。支撑采用竖打30#C型9米钢板桩，距桩顶1米的位置挂6米长钢板桩围囹,水平横支撑采用直径D200桐木, 间距2.5米。具体方法和尺寸详见立面图和剖面图。
（3）、垫层和基础浇筑
槽底的土质为淤泥质亚粘土，土质较差，压缩性高，为防止基础受力不均匀而形起断裂，采用C20砼基础，垫层采用碎石垫层,下面抛毛石60cm，施工参照相《上海排水管道通用图》。
（4） 、安装管道、窨井砌筑
钢筋砼D1800企口管进场后，进行验收检查，合格后方可使用。钢筋砼管安装采用50吨吊机进行吊装，管道承插拉接采用手拉葫芦。
（5） 闭水试验
管道安装和窨井砌筑完毕，24小时以后进行闭水试验，闭水试验符合规范设计要求后，再进行下一道施工。

（6） 中粗砂坞膀
用人工进行中粗砂回填，回填至管顶50CM处,边冲水边振捣，达到回填密实度要求。
（7） 沟槽土方回填和折除支撑
中粗砂坞膀后，拆除横支撑，一边折除，一边进行6%石灰土回填。回填至高程+0.5时，拔出钢板桩,钢桩拨出的施工洞用粗砂进行灌洞。然后用素土分层回填至沟槽顶面处。
三、深沟槽支撑示意图及计算书(见附图)
四、深沟槽监测方案
一）、依据
1、某雨水管道深沟槽钢板桩支撑图
2、某雨水管道深沟槽钢板桩受力剖面图
二）使用规范
1、《工程测量规范》（GB 50026-93）
2、《建筑变形测量规程》（JGJ/T8-97）
3《软土市政地下工程施工技术手册》
三）监测内容
根据甲方提供的有关资料，以及根据有关的规定和设计单位的要求，为指导某雨水管道深沟槽基坑施工，确保基坑施工过程的顺利进行和围护体系的安全，应加强施工监测，实施信息化施工。综合以上几个方面，某雨水管道深沟槽基坑施工信息化监测设置如下监测内容：

基坑开挖至回填施工阶段：
1、 钢板桩和木支撑的变形观测
2、 基坑周边地表的沉降和位移观测
四）监测工作布置
为了保证监测的正确性和科学性，提高监测数据的精度，有效地指导某雨水管道深沟槽基坑施工，监测点采用整体布设，基准网分级布网的原则。
即：基准点（网）→工作基准点（网）→监测点
1、 监测基准控制网的布设：
监测基准控制网主要为各种监测点提供稳定的基准。监测基准控制网共分两部分：
1）、平面控制网：为进行水平位移监测的监测点提供平面控制基准
2）、高程控制网：为进行垂直位移监测（即沉降监测）的监测点提供高程控制基准
平面控制点 计划布设2~3个，控制区域为整个监测工程，为使测距、测角误差在纵、槽坐标上均匀分布，网型为闭合导线网。点位设在稳定、安全的地方。测量仪器采用经纬仪，其标定精度为：测距：±（2mm+2ppm）,测角2〝。
高程控制点 计划布设2~3个，采用附合或闭合二等水准测量，测量仪器采用DSZ2水准仪配合水准尺，其标定精度为：±0.4mm。
控制网（点）的布设视监测工程现场的具体情况而定。

2、 监测点的布设：
各项监测点的布设方法、布设位置，以及各监测项目的实施方法如下：
1） 监测点布置：在基坑沿边每隔20米左右布设一个沉降监测点。
2） 测量方法：沉降测量采用精密水准仪，按国家二等水准要求观测。以附合或闭合路线在水准路线上联测各监测点，以高程控制点为基准，测算出各监测点标高。同一测点相应两次标高即为本次该点沉降量，第一次沉降量累加至当次沉降量即为该测点累计沉降量。计算公式如下：
△hi=hi-hi-1
Σ△hi＝（△h1+△h2 +…+△hi）
△hi——本次沉降量
Hi——本次高程
Hi-1——上次高程
Σ△hi——本次累积沉降量
水平位移测量采用J2经纬仪，按小角度法或视准线法进行观测。每次测量读数四次，取平均值。光电测距量出测点边长S。第一次位移量累加至当次位移量即为该点累计位移量。
五）监测工作安排
根据基坑施工程序步骤，基坑挖土前逐步开展各项监测点埋设以及初始值标定工作，具体如下：
1、 基坑施工前完成各监测项目的初始值测量
2、 对沿边监测点进行初始值测量，测量次数不少于3次
3、 在基坑挖土施工时监测每天2次。
六）监测频率及监测工期
1、监测频率
1）基坑挖土施工前，对各项监测项目取初始值
2）基坑挖施工时，对沿边地表监测每天2次。
2、监测工期
从基坑挖土开始施工至基坑回填结束。
七）监测精度及技术要求
1、水准每站观测高程中误差±0.5mm
2、水准附合路线，其附合差FW为±0.4√N MM(N为测站数)
八）报警值
根据深基坑施工经验：
1、 边坡的水平位移观测：
1） 坡顶位移累计报警值：1.5cm
2） 位移报警值：>5mm/d,连续3天
2、 边坡的沉降观测：
1） 边坡的沉降累计报警值：1.5cm
2） 沉降报警值：>5mm/d,连续3天
九）仪器设备投入
仪器名称
数量
精度
全站仪
1
±2〝±（2mm+2ppm）
DSZ2水准仪
1
±0.4mm
J2经纬仪
1
±2〝
十）质量保证措施
1、对参与本工程的人员进行详细技术和质量交底，明确各监测人员职责。
2、经常和业主联系，提供监测资料，及时将情况反馈到各方面。
3、对投入使用的仪器定期机校检，确保采集的数据真实，可靠
4、积极主动保护监测点
5、沉降监测的水准路线闭合差按《工程测量规范》中的二等水准执行。
6、各项监测点埋设完毕且稳定后，初始值测试应不少于三次，并取其三次稳定值的平均数作为原始基准数据。
7、认真做好施工记录，在测量过程中固定观测人员和仪器，测量成果必须严密平差。
8、树立安全施工、文明施工意识、加强安全教育。
十一）成果提交
随着施工监测的进程，及时提交监测成果报告
1、 监测成果在测量当天内提供，出现险情时，立即提供速报。
2、 所有监测项目均应在施工以前取得三次以上的观测值。在施工期间应提交下述中间成果：
1）、观测点的垂直位移报表

2）、观测点的水平位移报表
五、坍塌事故应急措施
1、 抢救休克的伤员：
①休克伤员的症状是：皮肤苍白或发青，咬舌、口齿不清，发冷、皮肤潮湿或出汗，瞳孔放大，眼睛凹陷；恶心、擅抖、口渴；心脏跳动加快。
②抢救方法：a、可把休克的伤员（头部、胸部或大腿处骨折得除外）双腿抬高离地面0.2-0.3米，让其背部朝下躺着，再使用合适的物体把双腿垫起。这样，能使血液顺畅地流动，达到各器官维持生命所必须的程度。b、如果休克的伤员呼吸困难，应让其斜倚或侧卧，使其呼吸顺畅。c、如果伤员有一只腿受伤，可将另一只腿垫高直至使其它器官获得维持生命所必须的血液。d、如果伤员出现呕吐，应让共侧卧，并给些饮料。
2、 抢救骨折者：
①骨折包扎应包括包扎骨折处的肌肉、健、血管和韧带。
②处理骨折的主要方法是骨折面加以固定，并在较长时间内保持良好的固定状态。简易固定方法有：a、就地取材，如使用薄木板，笔直的棍棒等。b、护垫用布或毛巾，放于薄木板和伤口之间。c、两片薄木板之间领带或布条系紧。d、不能用绷带正对伤口包扎。
3、 止血
①对一般流血伤口的控制：a、把伤口的衣服移开。b、用无菌或消过毒的纱布、清洁干净的吸收性能好的材料放于受伤肢体部位，并系紧。c、如伤口在手上，应使用清洁干净的吸收性能好的材料止血。
②控制严重的出血，如果伤员伤口流血严重，应在“挤压处”进行直接挤压。这样能阻止动脉直接向伤口供血，如果血从下胳膊处的伤口流出，可直接挤压上胳膊处，即抓住伤员的胳膊上部，挤压内侧。如血从腿部的伤口流出，挤压点大腿根部。

宏大建设集团有限公司
某雨水泵站工程项目部
2007．12．1
