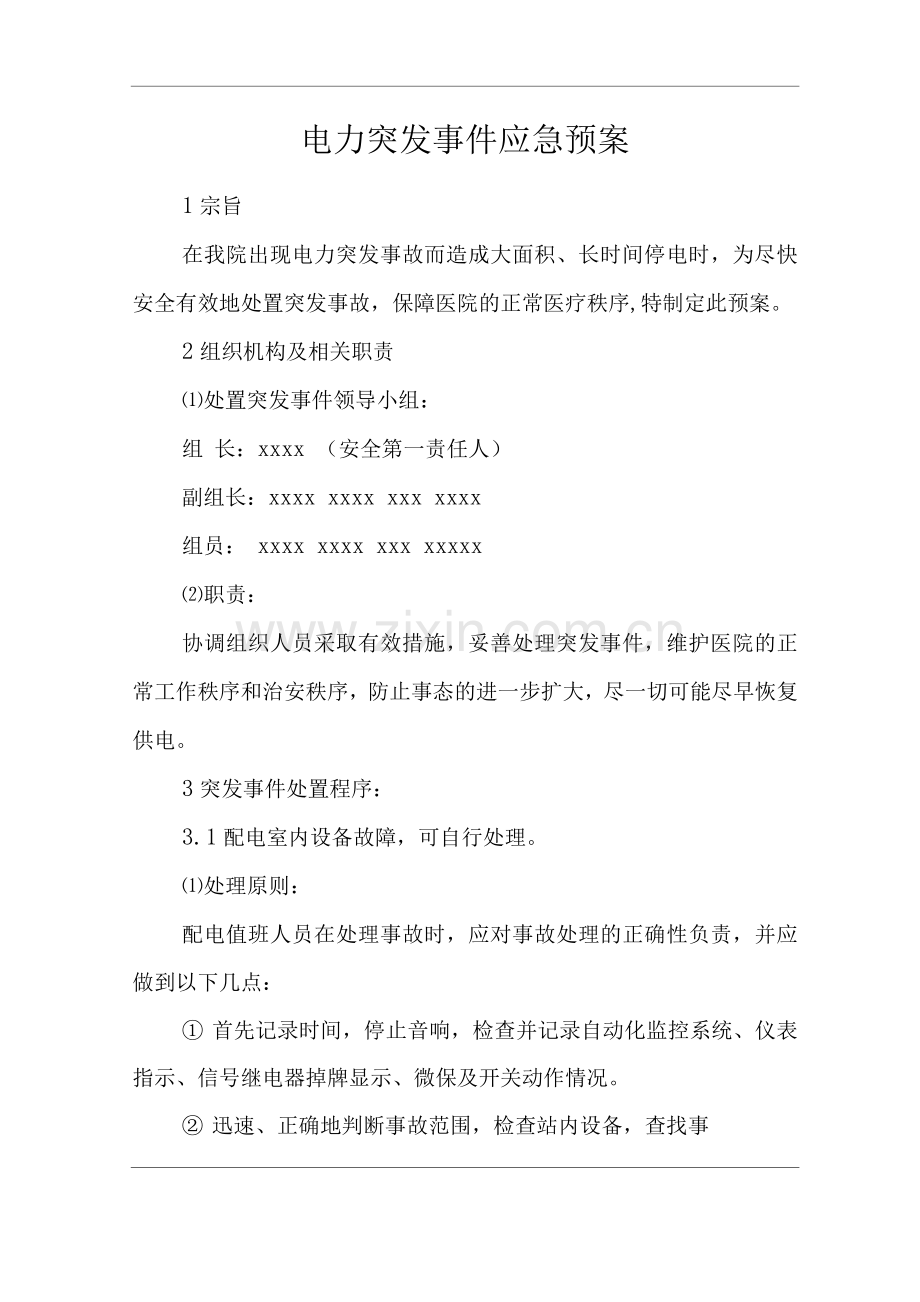

电力突发事件应急预案
1宗旨
在我院出现电力突发事故而造成大面积、长时间停电时，为尽快安全有效地处置突发事故，保障医院的正常医疗秩序,特制定此预案。
2组织机构及相关职责
⑴处置突发事件领导小组：
组 长：xxxx （安全第一责任人）
副组长：xxxx xxxx xxx xxxx
组员： xxxx xxxx xxx xxxxx
⑵职责：
协调组织人员采取有效措施，妥善处理突发事件，维护医院的正常工作秩序和治安秩序，防止事态的进一步扩大，尽一切可能尽早恢复供电。
3突发事件处置程序：
3.1配电室内设备故障，可自行处理。
⑴处理原则：
配电值班人员在处理事故时，应对事故处理的正确性负责，并应做到以下几点：
① 首先记录时间，停止音响，检查并记录自动化监控系统、仪表指示、信号继电器掉牌显示、微保及开关动作情况。

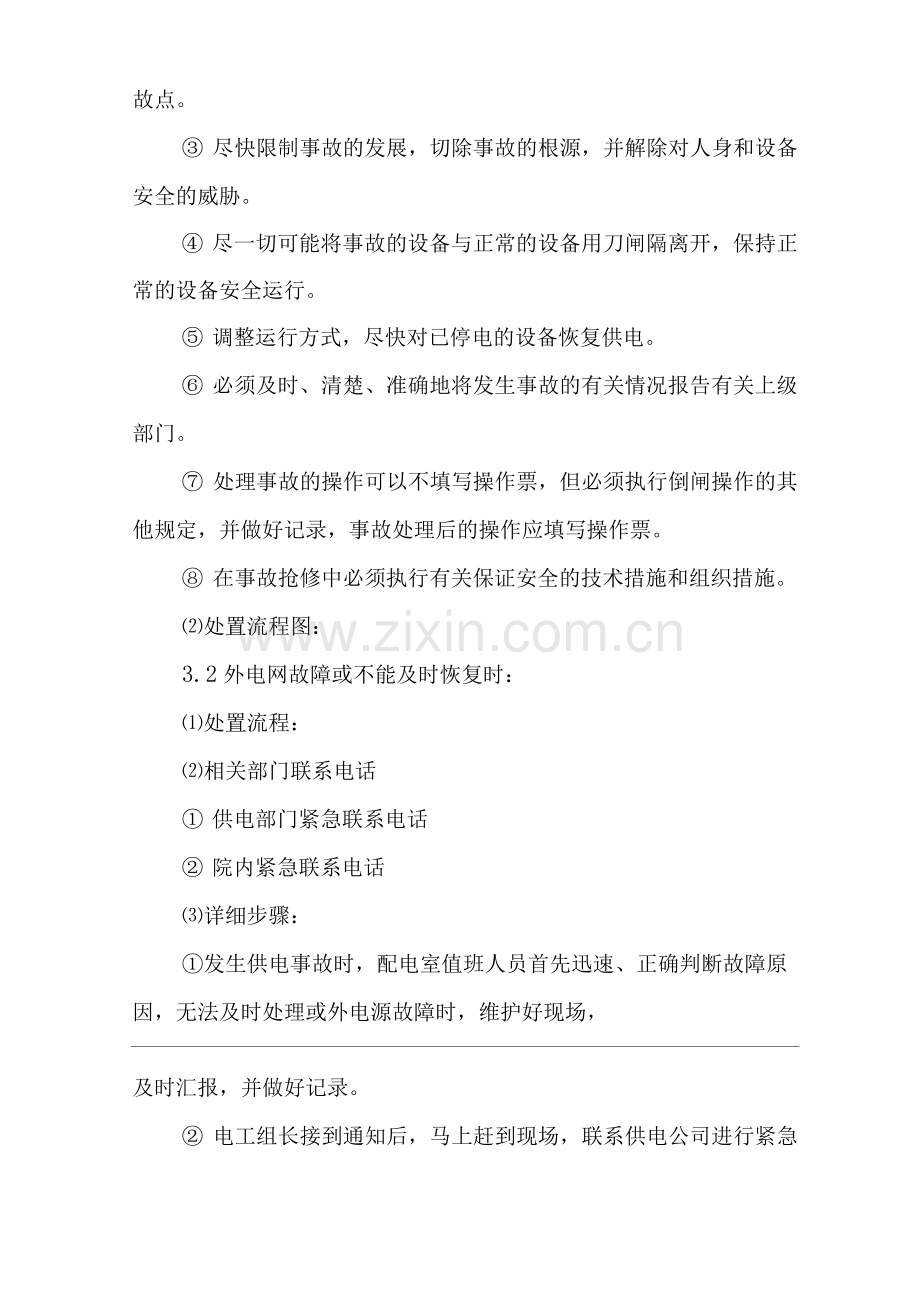

② 迅速、正确地判断事故范围，检查站内设备，查找事

故点。
③ 尽快限制事故的发展，切除事故的根源，并解除对人身和设备安全的威胁。
④ 尽一切可能将事故的设备与正常的设备用刀闸隔离开，保持正常的设备安全运行。
⑤ 调整运行方式，尽快对已停电的设备恢复供电。
⑥ 必须及时、清楚、准确地将发生事故的有关情况报告有关上级部门。
⑦ 处理事故的操作可以不填写操作票，但必须执行倒闸操作的其他规定，并做好记录，事故处理后的操作应填写操作票。
⑧ 在事故抢修中必须执行有关保证安全的技术措施和组织措施。
⑵处置流程图：
3.2外电网故障或不能及时恢复时：
⑴处置流程：
⑵相关部门联系电话
① 供电部门紧急联系电话
② 院内紧急联系电话
⑶详细步骤：
①发生供电事故时，配电室值班人员首先迅速、正确判断故障原因，无法及时处理或外电源故障时，维护好现场，

及时汇报，并做好记录。
② 电工组长接到通知后，马上赶到现场，联系供电公司进行紧急抢修，并逐级汇报，指挥高、低压副组长共同做好现场处理及紧急抢救工作的临时电源。
③ 管理中心领导及安全生产监督员及时赶到现场，具体协调指挥，联系新门诊楼物业办，紧急启动柴油发动机，保证重要负荷的应急供电。并通知五金库房及时准备应急照明等应急物资。
④ 保卫处接到通知后，组织人员保证紧急情况下的人员疏散及现场治安。
⑤ 正、副院长总体负责组织协调工作，保证尽快恢复供电。
以上预案一经建立，要求相关人员、部门认真执行，执行不力者，承担相应责任。
重要负荷反事故预案
必须保证的一类负荷
负荷部门开关位置常规措施紧急措施
中心手术室4#变44346主路
3#变43234照明可自投备用路如两路都失电，可用
备用发电机供电。

发电机配备情况：
1电工组机动一台。
2. 病房楼二层中楼梯竖井一台。
3. 病房楼三层中楼梯竖井一台。
4. 紧急供电面积过大时，与供电部门联系，1小时内赶到现场，使用柴油发电车供电。
医保中心
C T室 开关号212, 315KVA变压器
2#变42014 （备用）天桥一路故障可用高压联络。也可拉212,合低压备用路，到315配电室倒入备用路。
新导管室1#变41085照明
1#变41093动力低压联络2#变供电。
ICU病房4#变44337 （五层ICU主路）
3#变43196 （五层ICU备用）1.电源故障由配电室倒电源。2.线路故障可以自投备用路。3.UPS不间断电源供电。
2倒闸操作应通知的重要负荷
电源柜号负荷名称涉及科室电话
天桥一路高压5#分配电室
（212） 315 变压器 CT 8449
医保中心8607
核磁8448
1#变AA41054病房楼7、8#电梯 电梯组8253

AA41085医技楼新导管室 新导管室8446
8479
AA41091导管室动力
AA41093病房楼1、2#电梯 电梯组8253
AA41105病房楼西段动力心内三8347
AA41103妇科楼地下室 放疗8457
2#变AA42012冷冻机空调组8672
AA42024冷冻机
AA42031手术室消毒锅中心手术室8609
AA42152热力站电工组8252
AA42161病房楼3、4、5、6#电梯电梯组8253
3#变 AA43196 ICU 主路 ICU 8814
AA43201冷冻机空调组8672
AA43235妇科配电室 放疗8457
4#变AA44285病房楼东段动力感染内科8731
AA44286原门诊地下室配电室（东）电工组8252
AA44304 妇科配电室 放疗 8457
AA44301病房楼东段照明感染内科8731
AA44335医技楼电热 血气室8664
AA44337 ICU 备用 ICU 8814
AA44346手术室中心手术室8609

3三类负荷：过负荷时可拉闸的负荷。
名称可拉闸的负荷
1#变压器AA8 一电茶炉AA4-餐厅、发廊AA10—4、
5、6#楼
2#变压器AA1一冷冻机AA2一冷冻机AA3—新宿舍照明
3#变压器AA20—冷冻机3台AA22 —宿舍区
4#变压器AA28—深井泵、护技楼AA29—水果店、泰友、餐厅AA30—冷冻机AA34—餐厅、西门
4遇紧急停电事故时，值班人员迅速查明原因，排除故障，并马上联系杨芮、龚玉宝、管爱民。
配电室反事故预案
1配电室系统图：
2继电保护定值：
4#变
223东区二
224 2#变
225联络
245 1#变
215东区一

214 3#变
213 CT 室
212天桥二路
202天桥一路
201双重调度号保护内容高压继电保护定值
0" 0" 0" 0" 0" 0" 0" 0" 0" 0"时间过流I段
20A 15A 20A 6A 20A 15A 20A 3A 13A 13A 定值
0.5" 0. 5" 0. 5" 0. 5" 0. 5" 0. 5" 0. 5" 0. 5"
0.5" 0.5"时间过流II段
4.5A 3.5A 4.5A 1.5A 4.5A 3.5A 4.5A 0.7A 3.1A 3.1A定值
0" 0" 0" 0" 0" 0" 0" 0" 0"时间零序 I段
1A 1A 1A 1A 1A 1A 1A 1A 1A 定值
有有保护跳本开关
99s/m 99s/m 99s/m 99s/m 非电量时间
有有有有有有有有有PT断线
1/5A 3/5A 1/5A 6/5A 1/5A 3/5A 1/5A40/1A 6/5A 6/5A CT 变比
10Kv/1v10Kv/1v10Kv/1v10Kv/1v
10Kv/1v 10Kv/1v 10Kv/1v 10Kv/1v 10Kv/1v

10Kv/1v PT 变比
1/5A 1/5A 1/5A 1/5A 1/5A 1/5A 40/1A
1/5A 1/5A 零序 CT 变比
自投方式3合闸时限1s
自投方式4合闸时限0.5s备注
低压继电保护及自动装置定值
保护内容过流保护速断保护接地保护
3事故处理
3.1事故处理的一般要求：
配电值班人员在处理事故时，应对事故处理的正确性负责，并应做到以下几点：
⑴首先记录时间，停止音响，检查并记录自动化监控系统、仪表指示、信号继电器掉牌显示、微保及开关动作情况。
⑵迅速、正确地判断事故范围，检查站内设备，查找事故点。
⑶尽快限制事故的发展，切除事故的根源，并解除对人身和设备安全的威胁。
⑷尽一切可能将事故的设备与正常的设备用刀闸隔离开，保持正常的设备安全运行。
⑸调整运行方式，尽快对已停电的设备恢复供电。
⑹必须及时、清楚、准确地将发生事故的有关情况报告有关上级部门。

⑺处理事故的操作可以不填写操作票，但必须执行倒闸操作的其他规定，并做好记录，事故处理后的操作应填写操作票。
⑻在事故抢修中必须执行有关保证安全的技术措施和组织措施。
3.2查找事故点的方法简介：
⑴根据微保监控及开关的动作情况，判断故障范围。
① 速断保护动作，故障点在被保护线路的3 0%,或在被保护变压器的高压侧绕组至保护用电流互感器之间。
② 过流保护动作，故障点在被保护线路的全部并可能深入到相邻下一级的保护范围。
⑵用视觉、嗅觉、听觉在保护范围内对每个电气元件进行细致的查找。必要时借助于仪器检查。
3.3常见故障的处理：
配电室正常运行方式为：201带4#母线，202带5#母线，分段运行，采用电源PT、微机保护，母联开关在断开位置，无自投。
⑴电源失压，线路PT无电：
现象：自动化监控系统进线电压为“0”；电源柜微保装置无电压、电流显示，带电显示器无显示。经查，站内设备无异常。
判断：供电部门停电（非计划停电或事故停电）。

处理：认真检查设备，确认设备无事故，断开电源开关，合母联开关，用另一电源带全站，然后报有关部门及上级领导。
⑵10KV母线短路，造成越级掉闸，线路PT无电：
现象：自动化监控系统“事故总信号”报警；经查，电源或馈出微保装置动作，开关掉闸，信号继电器掉牌。室内设备有明显事故点。
判断：本室事故，电源或馈出开关动作，同时造成越级跳闸。
处理：将电源开关与系统隔离开待查，合低压联络开关尽快恢复供电。或将事故点隔离开或消除后，合母联开关，用另一电源带全站，然后报有关部门及上级领导。
注意：
① 不管什么原因电源开关跳闸，找到事故点，将其隔离开或消除后，送电。是否需要合母联开关，应根据情况灵活处理，一般电源线路停电失压，保护或开关误动，事故点确已隔离或消除，可合母联开关。否则应尽量采用原电源试送，防止因错误判断，合母联开关时引起另一路电源停电，造成停电事故范围扩大。
② 合低压联络开关时应慎重，确认故障点已切除，再合联络开关，应尽量用原电源试送，防止因错误判断，合联络开关时引起另一变压器电源停电，造成停电事故范围扩大。

⑶馈出回路故障，造成电源开关掉闸，线路PT有电：
现象：自动化监控系统“事故总信号”报警；经查，电源或馈出微保装置动作，开关掉闸，信号继电器掉牌；站内设备无明显事故点。
判断：本站设备无事故点，站外馈出回路事故，保护和开关正确动作。
处理：将事故点隔离开或消除后，合电源开关送电，然后报有关部门及上级领导。
⑷0.4KV母线短路，变压器一、二次开关跳闸：
现象：自动化监控系统“事故总信号”报警；经查，主变柜微保装置动作，开关掉闸；信号继电器掉牌；低压主进开关保护装置动作，故障灯亮，开关掉闸，开关分闸状态指示绿灯亮。站内有明显事故点。
判断：0.4KV母线侧短路，造成变压器一、二次开关跳闸。
处理：将电源开关与系统隔离，甩负荷待查。或将事故点迅速隔离、消除后，合电源开关试送，或合低压联络开关，尽快恢复供电，然后，报有关部门及上级领导。
注意：试发或合低压联络时，一定要慎重。试发前后，都应对开关进行外观检查。
⑸低压越级掉闸：
现象：低压主进开关保护装置动作，故障灯亮，开关掉

闸，开关分闸状态指示绿灯亮。经查：主变保护范围内无故障。
判断：低压馈出路故障，造成越级掉闸：
处理：分路开关未掉闸，而造成电源开关掉闸，应先拉开各分路开关，试发电源开关，再逐路试发各分路开关，试发中如电源开关再次掉闸，隔离故障回路，再次试发电源开关，恢复供电。并报有关主管部门及上级领导；发至最后一路时也应继续试发。
3.4五种常见异常的处理：
⑴直流系统接地
现象：自动化监控系统“预告警信号”报警；微保装置滚屏显示“直流接地”，
判断：经直流绝缘监察装置，确定“+”或“-”极接地。
处理：采用分路查找的方法，确定故障区段、故障回路。并报有关部门及上级领导。
注意：停用保护时间应尽量短暂。
⑵超温报警
现象：自动化监控系统“预告警信号”报警；微保装置滚屏显示“超温报警”；
判断：通过认真巡视，确认故障原因（区分设备异常、过负荷或误报警）。
处理：根据故障原因，减负荷或尽快与厂家联系处理，

并加强巡视，及时上报有关领导。
⑶PT保险熔断
现象：自动化监控系统“预告警信号”报警；电压显示异常；微保装置滚屏显示“PT断线”，报警灯亮。
判断：PT保险熔断
处理：
① 低压保险熔断的处理：
取下PT二次保险，检查是否熔断.也可不取保险，用电压表进行检查.若有故障，处理后，更换合格保险送电。
② 高压保险熔断的处理：当熔断一相保险时，断开
PT二次回路电源，将小车摇出（防止反送电源），取下保险管，检查PT外观，无异常时，更换合格保险。送电后，如保险再次熔断或熔断两（三）相保险时，检查PT外观无异常，并摇测PT绝缘电阻，合格后，可更换合格保险，在试送电一次。
⑷控制回路断线：
现象：自动化监控系统“预告警信号”报警；微保装置滚屏显示“控制回路断线”，报警灯亮；断路器分合闸状态指示灯灭，断路器小车位置指示灯灭。
判断：控制回路故障
处理：从控制回路电源起，包括保险、接点、线圈等回路中所有部件逐一细查。并报有关部门及上级领导。

⑸微保装置闭锁：
现象：自动化监控系统“预告警信号”报警；微保装置运行灯灭，滚屏显示“装置闭锁气
判断：微保装置内部故障；
处理：尽快与厂家联系处理，值班人员加强巡视，并及时上报有关领导。
