偶极子相控阵天线计算.pptx

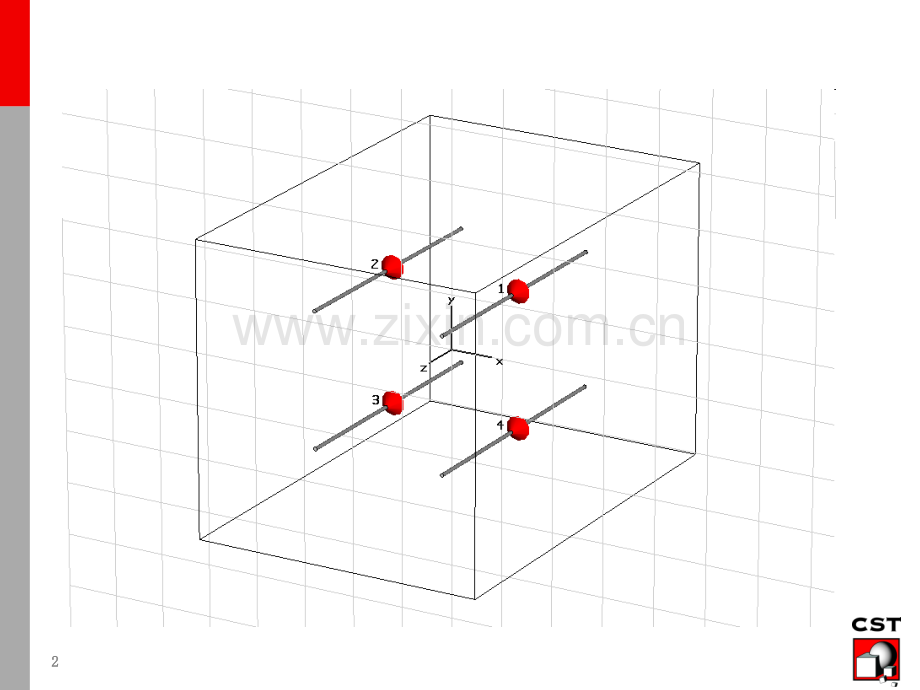

CST STUDIO SUITETM偶极子偶极子相控阵天线的计算相控阵天线的计算2010年10月2 23 3单个天线尺寸单个天线尺寸l2d单位：单位：mmlambda=10r=0.003369*lambdal2=0.5*lambdad=0.025*lambda圆杆半径r4 4选择模板选择模板5 5保存保存命名为：dipole antenna6 6创建天线振子7 7创建缝隙处圆柱，并减之先选被减数，再选减法操作，最后选减数，回车确认8 8创建离散端口9 9求解设置求解设置1010在中心频点，添加远场监视器在中心频点，添加远场监视器1111瞬态时域求解1212端口时域信号1313S参数1414远场1515相控阵天线计算的三种方法1616第一种方法1717Project另存为dipole arrayed antenna_11818第一种方法1919第一种方法2020第一种方法2121第二种方法2222第二种方法将project另存，回到单天线，删除结果Project另存为dipole arrayed antenna_22323第二种方法2424第二种方法2525第二种方法2626第二种方法2727第二种方法对称边界条件中，去掉两个磁壁，只保留电壁-因为必须保证所有端口都能留下了特别注意特别注意2828第二种方法2929第二种方法选择Results-Combine Results.命令3030第二种方法3131第二种方法3232第三种方法第三种方法3333将project另存，删除结果Project另存为dipole arrayed antenna_3第三种方法第三种方法3434第三种方法3535第三种方法3636第三种方法3737三种方法之总结由单个天线计算天线阵由单个天线计算天线阵：未考虑天线结构之间的耦合,未考虑激励之间的影响。整体模型，单独串行激励计算辐射场整体模型，单独串行激励计算辐射场：计算仅涉及天线结构之间的相互影响。整体模型，同时并行激励整体模型，同时并行激励：同时涉及结构和激励的相互影响。3838练习：微带相控阵天线的计算练习：微带相控阵天线的计算3939谢谢大家！谢谢大家！
