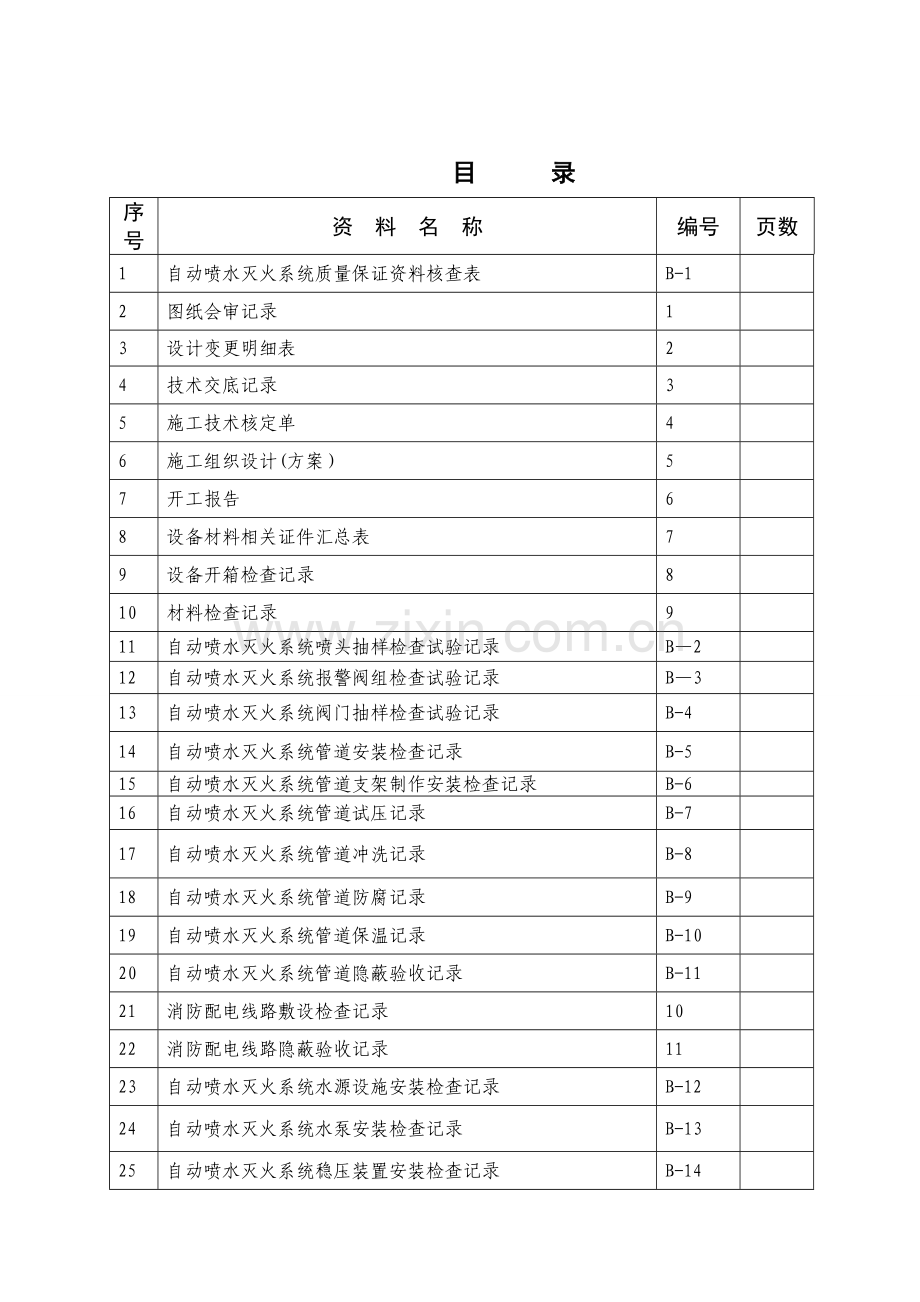

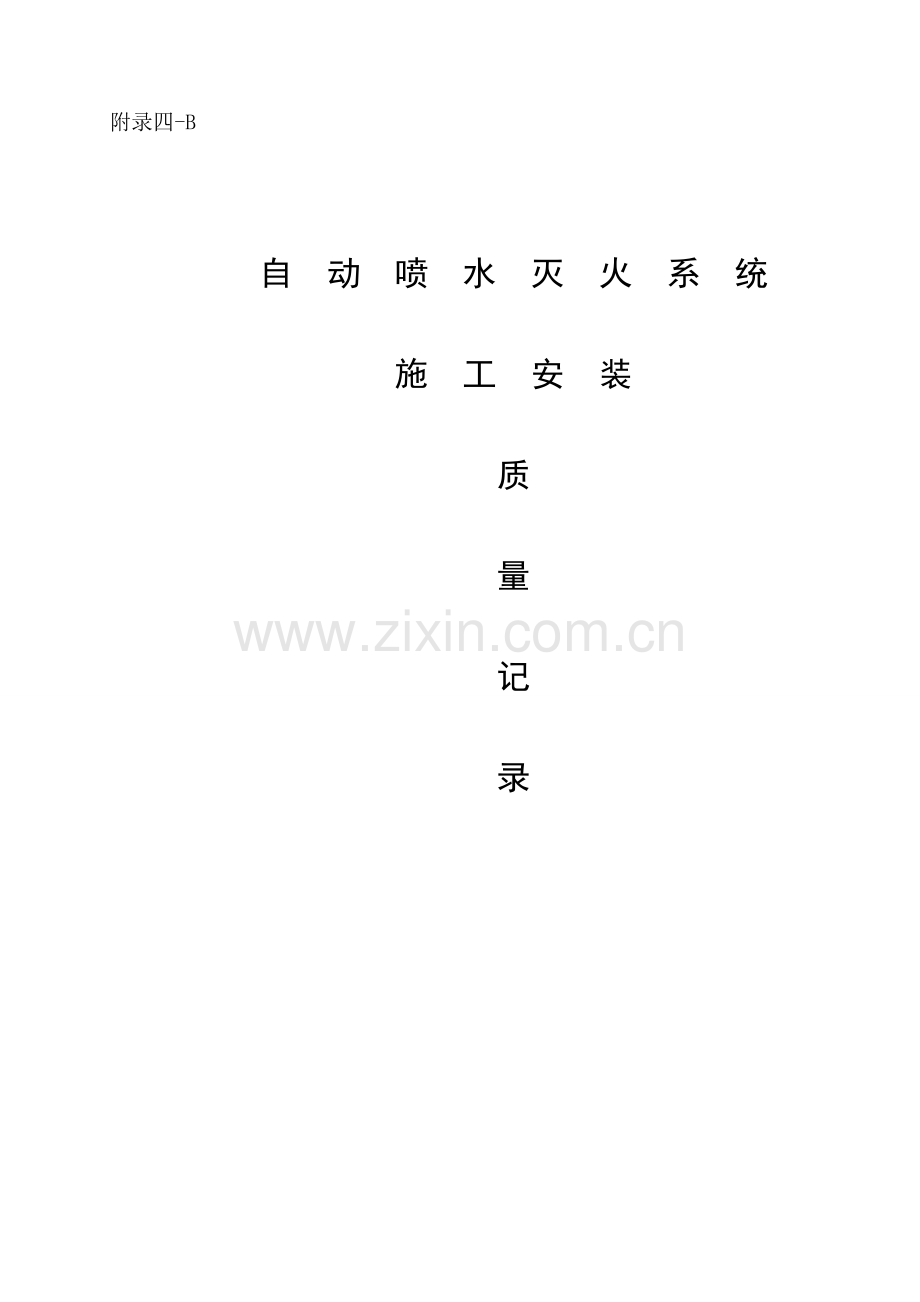

1、附录四-B自 动 喷 水 灭 火 系 统施 工 安 装质 量记录目 录序号资 料 名 称编号页数1自动喷水灭火系统质量保证资料核查表B-12图纸会审记录13设计变更明细表24技术交底记录35施工技术核定单46施工组织设计(方案)57开工报告68设备材料相关证件汇总表79设备开箱检查记录810材料检查记录911自动喷水灭火系统喷头抽样检查试验记录B212自动喷水灭火系统报警阀组检查试验记录B313自动喷水灭火系统阀门抽样检查试验记录B-414自动喷水灭火系统管道安装检查记录B-515自动喷水灭火系统管道支架制作安装检查记录B-616自动喷水灭火系统管道试压记录B-717自动喷水灭火系统管道冲洗记
2、录B-818自动喷水灭火系统管道防腐记录B-919自动喷水灭火系统管道保温记录B-1020自动喷水灭火系统管道隐蔽验收记录B-1121消防配电线路敷设检查记录1022消防配电线路隐蔽验收记录1123自动喷水灭火系统水源设施安装检查记录B-1224自动喷水灭火系统水泵安装检查记录B-1325自动喷水灭火系统稳压装置安装检查记录B-14序号资 料 名 称编号页数26自动喷水灭火系统水泵接合器安装检查记录B-1527自动喷水灭火系统报警阀组安装检查记录B1628自动喷水灭火系统水流指示器安装检查记录B-1729自动喷水灭火系统喷头安装检查记录B-1830自动喷水灭火系统末端试水装置安装检查记录B-1
3、931自动喷水灭火系统充气装置安装检查记录B2032自动喷水灭火系统水泵试验记录B2133自动喷水灭火系统稳压装置试验记录B-2234自动喷水灭火系统末端试水装置放水试验记录B-2335自动喷水灭火系统报警阀组动作试验记录B-2436自动喷水灭火系统联动试验记录B-2537自动喷水灭火系统调试报告B-2638自动喷水灭火系统自检报告B2739竣工报告1240设备移交清单13自动喷水灭火系统质量保证资料核查表编号:B-1工程名称建设单位施工单位核查日期 年 月 日类别项 目份数核 查 情 况前期图纸会审、技术交底记录1记录齐全设计变更、技术核定单施工组织设计(方案)1记录齐全开工报告1记录齐全出
4、厂检验设备(材料)相关证件汇总表1记录齐全设备(材料)检查记录1记录齐全隐蔽验收记录管道隐蔽验收记录1记录齐全消防配电线路隐蔽验收记录1记录齐全记录齐全安装检查试验记录各类安装检查记录10记录齐全各类测试、试验记录9记录齐全调试报告1记录齐全自检报告1记录齐全竣工报告1记录齐全设备移交清单1记录齐全其他核查意见:符合要求技术负责人质 检 员第 册第 页消防工程技术交底记录 编号:3工程名称建设单位分项工程名称自动喷淋灭火系统施工单位技术交底内容自动喷淋灭火系统1、自动喷水灭火系统闭式喷头设置要求:动作温度68,K=802、喷淋管网DN100采用机械式卡箍连接.DN80采用丝扣连接.3、喷淋头安
5、装采用专用扳手,严禁在框架上施拧,如框架溅水盘变形或释放元件损坏,应给予更换.4、喷淋系统管网试验压力为1。4MP5、管网试压后应进行冲洗,防止管网内杂物堵塞喷头.参加人员技术负责人交 底 人记 录 人交底日期年 月 日第 册第 页地理信息产业项目施工组织设计(方案)编号:5工程名称建设单位设计单位施工单位施工组织设计(方案):一、组织机构本工程设置消防工程项目部,项目经理沈海泉,项目部配置项目工程师一名、专业管道、电气、通风施工员,配备专职质检员一名,安全员一名,资料员一名,下设施工组,施工人员最高峰达20人。二、施工机具套丝机2台,沟槽机2台,电焊机2台,切割机2台,试压泵2台。三、进度控
6、制参照土建进度计划编制进度控制计划每月编制月计划,每周编制周计划,周计划保证月计划,月计划保证总进度计划的实施,计划三周滚动,每周例会检查上周落实本周计划下周确保施工进度。协调配合工人整体工作以大为重全面配合。四、严格按照消防工程的相关施工及验收规范严格按照建筑安装工程质量验收规范执行,严格按照消防审核意见施工.2、严格所用材料,材料设备选用消防许可的产品进入现场材料资料齐全合格证检验报告进场材料经监理验收方可使用。材料设备的保存具有场地和仓库确保材料的完好。加强每道工序的检查以工序质量保证工程的质量,定期对工程质量进行检查五、现场管理加强现场施工管理完善工程报验制度加强现场责任贯彻安全第一、
7、预防为主的方针,对所有人员进行安装教育和考试,符合要求后上岗作业,对施工人员配备的安全防护用品,现场安全用电,严格按要求配置用电器具.批准人审核人编制人编制日期 年 月 日注:如本页不够填写,可附后。第 册第 页地理信息产业项目施工组织设计(方案) 编号:5工程名称建设单位设计单位施工单位3、加强现场文明管理,文明施工,做到工完场地清,材料不乱堆放.保持必要的消防通道。六、动工前期准备工作1、施工前进行技术交底,落实各项准备工作,并通过图纸深化,请设计人员进行审核并对有关技术问题进行解答。批准人审核人编制人编制日期年 月 日注:如本页不够填写,可附后。第 册第 页自动喷水灭火系统开工报告编号:
8、6工程名称合同编号建设单位工程造价设计单位计划工期施工单位开工日期工程内容自动喷水灭火系统管路及设备安装、调试。序号工 程 开 工 条 件实 际 情 况1施工图会审、技术交底情况已完成2施工组织设计(方案)批准交底情况已批准3施工图预算编制情况有4物资供应、设备材料落实情况已落实5三通一平、土建条件情况已完成6施工机械设备落实情况已落实7劳动力落实情况已落实8安全技术措施落实情况已落实910备注建设(监理)单位:(章) 代表: 年 月 日 施工单位:(章)代表: 年 月 日 第 册第 页自动喷水灭火系统设备、材料相关证件汇总表编号:7工程名称建设单位设计单位施工单位序号设备材料名称规格、型号单
9、位数量生产厂商供货单位主要证件及编号认可证合格证备案证其他1湿式报警阀组ZSFZ150组按图闽太消防科技股份有限公司闽太消防科技股份有限公司有检测报告2信号蝶阀ZSXF16DN150只按图上海高塔阀门厂上海高塔阀门厂有检测报告3对夹蝶阀D71X-10/16ZB只按图上海高塔阀门厂上海高塔阀门厂有检测报告4镀锌钢管DN25DN150M按图浙江金洲管道科技股份有限公司常熟市宝华建筑装潢材料有限公司苏州分公司检测报告5洒水喷头ZSTDY 15 685mm只按图福建省南安市广威消防器材有限公司福建省南安市广威消防器材有限公司有检测报告6洒水喷头TZSTX 1568(5mm玻璃球)只按图泉州市天亿消防设
10、备有限公司泉州市天亿消防设备有限公司有检测报告7沟槽配件DN100DN150批按图潍坊天平管业有限公司潍坊天平管业有限公司有检测报告8水流指示器ZSJZDN150只按图福建省南安市闽太消防水暖阀门有限公司福建省南安市闽太消防水暖阀门有限公司有有检测报告9压力开关ZSJY 1.2BP只按图闽太消防科技股份有限公司闽太消防科技股份有限公司有10角钢50*50*5吨按图唐山市丰润区龙翔轧钢厂常熟市宝华建筑装潢材料有限公司苏州分公司质量证明书续表编号:711角钢40*40*4吨按图唐山市丰润区龙翔轧钢厂常熟市宝华建筑装潢材料有限公司苏州分公司质量证明书12闸阀RRHX-16D-150只按图上海高塔阀门
11、厂上海高塔阀门厂有有检测报告13闸阀RRHX-16D100只按图上海高塔阀门厂上海高塔阀门厂有有检测报告14闸阀RRHX-16D-65只按图上海高塔阀门厂上海高塔阀门厂有有检测报告15消防稳压给水设备W1.5/0.3-SH台按图盐城市圣和给水设备有限公司盐城市圣和给水设备有限公司有检测报告16消防增压给水设备ZY 7/20-55-SH台按图盐城市圣和给水设备有限公司盐城市圣和给水设备有限公司有检测报告17消防泵XBD7.5/45G-TYL台按图上海通一水泵(集团)有限公司上海通一水泵(集团)有限公司有有检测报告技术负责人质 检 员填报日期 年月日 注:各种证件整理附后。 第 册第 页 自动喷水
12、灭火系统设备开箱检查记录编号:8工程名称合同编号建设单位设备名称 湿式报警阀组生产厂商闽太消防科技股份有限公司箱体编号供货单位闽太消防科技股份有限公司开箱日期设备检查情况1.包装情况:完好无破损2。设备外观:完好3。零 部 件:齐全4。其 他:相关文件检查情况1。装箱单: 份 张 5。认可证:份 张2。合格证:2份 2 张 6。检测报告: 份 张3.说明书: 份 张 7。备案证: 份 张4。设备图: 份 张 8。其 他: 份 张存在问题及处理情况无建设(监理)单位代表供货单位代 表技术负责人质 检 员第 册第 页自动喷水灭火系统设备开箱检查记录编号:8工程名称合同编号建设单位设备名称消防泵生产
13、厂商上海通一水泵工(集团)有限公司箱体编号供货单位上海通一水泵工(集团)有限公司开箱日期设备检查情况1。包装情况:完好无破损2.设备外观:完好3.零 部 件:齐全4。其 他:相关文件检查情况1。装箱单: 份 张 5。认可证:份 张2。合格证:2份 2 张 6。检测报告: 1份 张3.说明书: 份 张 7。备案证: 份 张4。设备图: 份 张 8.其 他: 份 张存在问题及处理情况无建设(监理)单位代表供货单位代 表技术负责人质 检 员第 册第 页自动喷水灭火系统设备开箱检查记录编号:8工程名称合同编号建设单位设备名称消防增压给水设备生产厂商盐城市圣和给水设备有限公司箱体编号供货单位盐城市圣和给
14、水设备有限公司开箱日期设备检查情况1.包装情况:完好无破损2.设备外观:完好3。零 部 件:齐全4.其 他:相关文件检查情况1.装箱单: 份 张 5.认可证:份 张2.合格证: 份 张 6.检测报告: 1份 张3.说明书: 份 张 7。备案证: 份 张4.设备图: 份 张 8.其 他: 份 张存在问题及处理情况无建设(监理)单位代表供货单位代 表技术负责人质 检 员第 册第 页自动喷水灭火系统设备开箱检查记录编号:8工程名称合同编号建设单位设备名称消防稳压给水设备生产厂商盐城市圣和给水设备有限公司箱体编号供货单位盐城市圣和给水设备有限公司开箱日期设备检查情况1.包装情况:完好无破损2。设备外观
15、:完好3。零 部 件:齐全4。其 他:相关文件检查情况1。装箱单: 份 张 5.认可证:份 张2。合格证: 份 张 6。检测报告: 1份 张3.说明书: 份 张 7.备案证: 份 张4.设备图: 份 张 8。其 他: 份 张存在问题及处理情况无建设(监理)单位代表供货单位代 表技术负责人质 检 员第 册第 页 自动喷水灭火系统材料检查记录 编号:9工程名称建设单位施工单位检查日期 年 月 日序号材料名称规 格型 号生产厂商单位数量合格证其他资料结论1湿式报警阀组ZSFZ150闽太消防科技股份有限公司组按图有检测报告合 格2信号蝶阀ZSXF-16 DN150上海高塔阀门厂只按图有检测报告合 格3
16、对夹蝶阀D71X-10/16ZB上海高塔阀门厂只按图有检测报告合 格4镀锌钢管DN25DN150浙江金洲管道科技股份有限公司m按图检测报告合 格5洒水喷头ZSTDY 15 685mm福建省南安市广威消防器材有限公司只按图检测报告合 格6洒水喷头TZSTX 15-68 (5mm玻璃球)泉州市天亿消防设备有限公司只按图检测报告合 格7沟槽配件DN100DN150潍坊天平管业有限公司批按图有检测报告合 格8水流指示器ZSJZ-DN150福建省南安市闽太消防水暖阀门有限公司只按图有检测报告合 格9压力开关ZSYJ 1.2BP闽太消防科技股份有限公司只按图有合 格10角钢50*505唐山市丰润区龙翔轧钢
17、厂吨按图质量证明书合 格11角钢40404唐山市丰润区龙翔轧钢厂吨按图检测报告合 格12闸阀RRHX16D150上海高塔阀门厂只按图有检测报告合 格13闸阀RRHX-16D-100上海高塔阀门厂只按图有检测报告合 格14闸阀RRHX-16D65上海高塔阀门厂只按图有检测报告合 格15消防稳压给水设备W1.5/0。3SH上海通一水泵(集团)有限公司台按图检测报告合 格16消防增压给水设备ZY 7/2055SH上海通一水泵(集团)有限公司台按图检测报告合 格17消防泵XBD7。5/45GTL上海通一水泵(集团)有限公司台按图有检测报告合 格存在问题及处理:无技术负责人质 检 员 第 册第 页自动喷
18、水灭火系统喷头抽样检查试验记录编号:B2工程名称喷头总数按图建设单位抽 样 比20施工单位试验日期 年月 日序号喷头名称规格型号生产厂商工作压力MPa试验压力MPa试验时间min结论1洒水喷头ZSTDY 15 685mm福建省南安市广威消防器材有限公司1。41.660合格2洒水喷头TZSTX 15-68(5mm玻璃球)泉州市天亿消防设备有限公司1。41.660合格试验方法及标准GB5026196自动喷水灭火系统系统及验收规范 试验经过及问题处理:无建设(监理) 单 位 代 表:技术负责人质 检 员 第 册第 页自动喷水灭火系统报警阀组检查试验记录编号:B-3工程名称建设单位施工单位生产厂商闽太
19、消防科技股份有限公司试验介质水试验日期 年 月 日序号阀组名称规 格型 号外观检查工作压力MPa试验时间min试验压力MPa压降MPa结论1湿式报警阀DN150完好1。01201。50。01合格试验方法及标准GB5026196自动喷水灭火系统系统及验收规范试验经过及问题处理:无建设(监理) 单 位代 表: 技术负责人质 检 员 第 册第 页自动喷水灭火系统阀门抽样检查试验记录编号:B4工程名称阀门总数按图建设单位抽 样 比100%施工单位试验日期年 月 日序号阀门名称规格型号生产厂商工作压力(MPa)强度试验严密性试验压力(MPa)时间(min)压降(MPa)结论压力(MPa)时间(min)结
20、论1信号蝶阀DN150上海高塔阀门厂1.01。560无合格1.0120合格2闸阀DN150上海高塔阀门厂1。01.560无合格1.0120合格3闸阀DN100上海高塔阀门厂1。01。560无合格1.0120合格4闸阀DN65上海高塔阀门厂1。01.560无合格1.0120合格5湿式报警阀DN150闽太消防科技股份有限公司1.01。560无合格1。0120合格试验经过及问题处理:无建设(监理)单位代 表:技术负责人质 检 员第 册第 页自动喷水灭火系统管道安装检查记录编号:B5工程名称建设单位设计单位施工单位安装日期年 月 日至 年 月 日检查日期 年 月 日管道编号 起终全长(m)管 径(mm
21、)材 质外观检查连 接管道坡度结 论方式表面处理变径处理1泵房-地下室按图DN25150镀锌钢管镀锌层完好丝接、卡箍刷调和漆异径接头0.2%合格2泵房-一层按图DN25150镀锌钢管镀锌层完好丝接、卡箍刷调和漆异径接头0.2合格3泵房二层按图DN25150镀锌钢管镀锌层完好丝接、卡箍刷调和漆异径接头0。2%合格4泵房-三层按图DN25-150镀锌钢管镀锌层完好丝接、卡箍刷调和漆异径接头0.2合格5泵房四层按图DN25-150镀锌钢管镀锌层完好丝接、卡箍刷调和漆异径接头0.2合格6泵房-五层按图DN25-150镀锌钢管镀锌层完好丝接、卡箍刷调和漆异径接头0。2合格7泵房六层按图DN25-150镀
22、锌钢管镀锌层完好丝接、卡箍刷调和漆异径接头0。2合格存在问题及处理:无技术负责人 质 检 员 施 工 员第 册第 页 自动喷水灭火系统管道支架制作安装检查记录 编号:B6工程名称建设单位设计单位施工单位安装日期 年 月 日至 年 月 日检查日期 年 月 日施工依据ZJQ00SG0102003制作简图(并说明要求)直径大于DN50 50*50*5角铁 字型支架制作简图(并说明要求)直径小于DN50 40*40*4角铁焊接要求焊接质量要求加强高度(mm)(附图或标注)焊缝饱满备 注支吊架制作,切割钻孔应使用无齿锯或钻床,严禁使用气割。管道编号支 吊 架防 晃 支 架应设数量安装数量应设数量安装数量
23、地下室按图按图按图按图一层按图按图按图按图二层按图按图按图按图三层按图按图按图按图四层按图按图按图按图五层按图按图按图按图六层按图按图按图按图存在问题及处理:无技术负责人质 检 员施 工 员 第 册第 页 自动喷水灭火系统管道试压记录 编号:B-7工程名称建设单位施工单位试验日期 年 月 日管道编号管径材质工作压力MPa强度试验严密性试验介质压力MPa时间min压降MPa结论介质压力MPa时间min结论地下室DN25150镀锌钢管1.0水1.430无合格水0。624h合格一层DN25150镀锌钢管1。0水1。430无合格水0.624h合格二层DN25150镀锌钢管1。0水1.430无合格水0.
24、624h合格三层DN25150镀锌钢管1.0水1.430无合格水0。624h合格四层DN25150镀锌钢管1.0水1。430无合格水0.624h合格五层DN25150镀锌钢管1.0水1。430无合格水0.624h合格六层DN25150镀锌钢管1.0水1。430无合格水0.624h合格试验经过及问题处理:符合设计及规范要求建设(监理)单 位代 表: 技术负责人质 检 员施 工 员第 册第 页自动喷水灭火系统管道冲洗记录编号:B8工程名称建设单位施工单位冲洗日期年 月 日管道编号管径(MM)材质工作压力(MPa)冲 洗结论介质压力(MPa)流量(L/s)流速(m/s)次数地下室DN25150镀锌钢
25、管1.0水0。836L/S3m/s2合格一层DN25150镀锌钢管1.0水0.836L/S3m/s2合格二层DN25150镀锌钢管1。0水0。836L/S3m/s2合格三层DN25150镀锌钢管1.0水0.836L/S3m/s2合格四层DN25150镀锌钢管1.0水0。836L/S3m/s2合格五层DN25150镀锌钢管1。0水0。836L/S3m/s2合格六层DN25150镀锌钢管1.0水0。836L/S3m/s2合格试验经过及问题处理:符合设计及规范要求建设(监理)单 位 代 表: 技术负责人质 检 员施 工 员 第 册第 页自动喷水灭火系统管道防腐记录 编号:B-9工程名称天 气晴建设单
26、位湿 度干燥设计单位温 度19施工单位施工日期 年 月 日 防腐方法:管道除锈、清理,刷樟丹二道,红色黄环调和漆二道管道编号遍数使用材料颜色每遍间隔时间(h)干 燥方 法备 注名 称配比与规 格地下室2调和漆成品红24自然干燥一层2调和漆成品红24自然干燥二层2调和漆成品红24自然干燥三层2调和漆成品红24自然干燥四层2调和漆成品红24自然干燥五层2调和漆成品红24自然干燥六层2调和漆成品红24自然干燥存在问题及处理:无技术负责人质 检 员施 工 员第 册第 页自动喷水灭火系统管道保温记录编号:B-10工程名称建设单位施工单位施工日期 年 月 日保温前的检查情况管道已试压冲洗完毕。且表面已清理
27、干净。管道编号第一层第二层表层伸缩缝宽度(mm)备注材质厚度(mm)材质厚度 (mm)材质平整度(mm)地下室离心玻璃棉30铝箔130一层离心玻璃棉30铝箔130二层离心玻璃棉30铝箔130三层离心玻璃棉30铝箔130四层离心玻璃棉30铝箔130五层离心玻璃棉30铝箔130六层离心玻璃棉30铝箔130断面图及说明:管道铝箔保护层30mm离心玻璃棉保温层技术负责人质检员施工员第 册第 页消防配电线路敷设检查记录 编号:10工程名称建设单位设计单位施工单位敷设日期 年 月 日至 年 月 日检查日期 年 月 日电线电缆名称编号规格型号起终全长(m)线径缆径敷设方式线缆保护线缆中间点数中间点处理结论电线ZR-RVS消控室至楼层按图2*1。5穿管焊管按图按图合格ZRBVS消控室至楼层按图2*2。5穿管焊管按图按图合格nxZR-RVB消控室至楼层按图21.0穿管焊管按图按图合格ZR-RVVP消控室至楼层按图2*1.0穿管焊管按图按图合格ZR-BV消控室至楼层按图4*2。5穿管焊管按图按图合格
