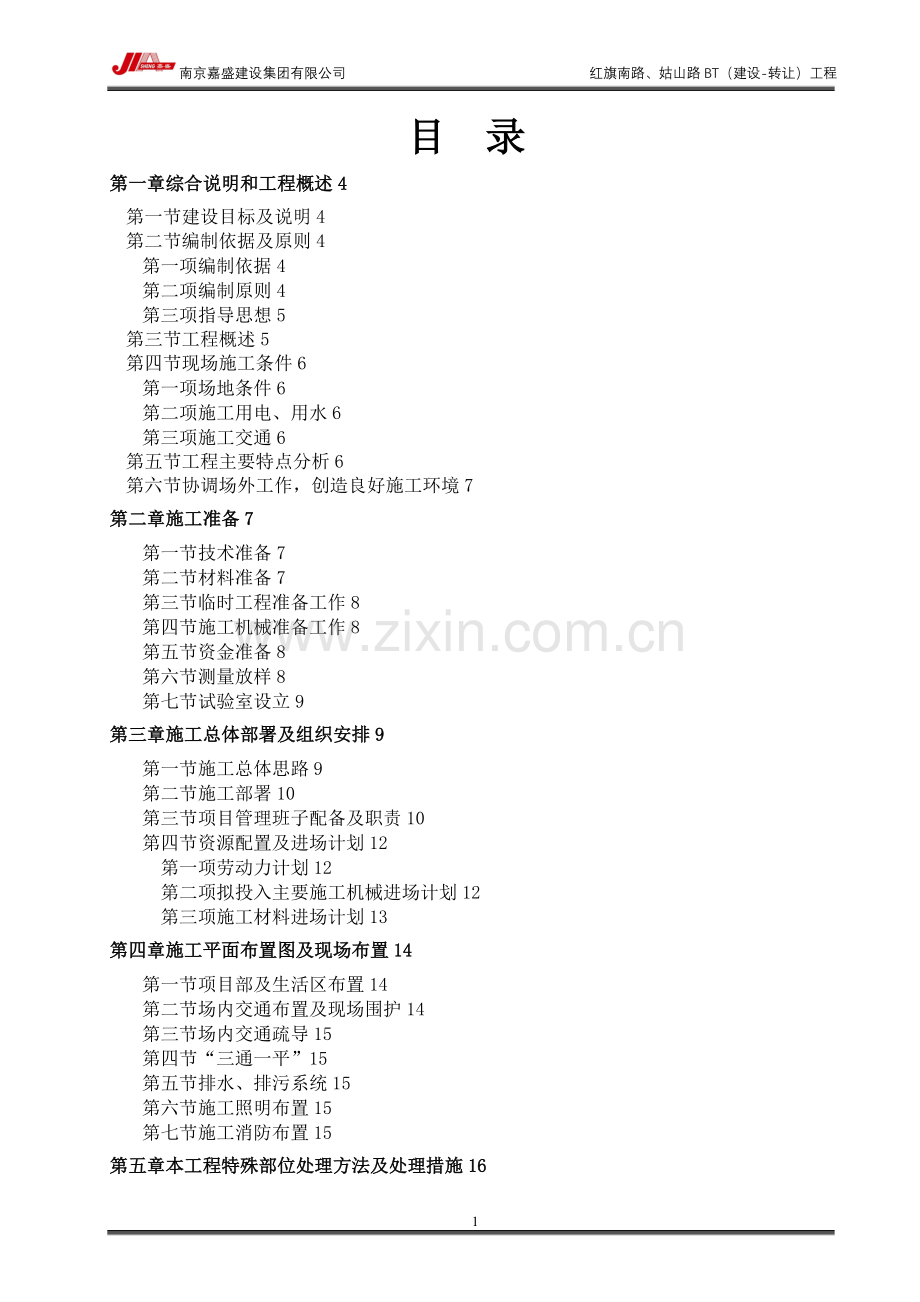

南京嘉盛建设集团有限公司 红旗南路、姑山路BT（建设-转让）工程红旗南路、姑山路BT（建设-转让）招标工程施工组织设计（初步)编制 人：黄荣基复核 人：季昌荣批准 人：龚英武二九年四月二十六日南京嘉盛建设集团有限公司 红旗南路、姑山路BT（建设-转让）工程目 录第一章综合说明和工程概述4第一节建设目标及说明4第二节编制依据及原则4第一项编制依据4第二项编制原则4第三项指导思想5第三节工程概述5第四节现场施工条件6第一项场地条件6第二项施工用电、用水6第三项施工交通6第五节工程主要特点分析6第六节协调场外工作，创造良好施工环境7第二章施工准备7第一节技术准备7第二节材料准备7第三节临时工程准备工作8第四节施工机械准备工作8第五节资金准备8第六节测量放样8第七节试验室设立9第三章施工总体部署及组织安排9第一节施工总体思路9第二节施工部署10第三节项目管理班子配备及职责10第四节资源配置及进场计划12第一项劳动力计划12第二项拟投入主要施工机械进场计划12第三项施工材料进场计划13第四章施工平面布置图及现场布置14第一节项目部及生活区布置14第二节场内交通布置及现场围护14第三节场内交通疏导15第四节“三通一平”15第五节排水、排污系统15第六节施工照明布置15第七节施工消防布置15第五章本工程特殊部位处理方法及处理措施16第六章排水工程施工方案16第一节施工综合说明16第二节施工总体部署17第三节雨水管道施工工艺17第四节污水管道施工工艺22第五节排水工程质量通病及预防措施23第七章道路工程施工方案24第一节施工综合说明24第二节施工总体部署25第三节主要分部分项工程的施工工艺25第一项路基土石方25第二项石灰土基层31第三项水泥稳定碎石基层35第四项沥青面层38第五项块料面层47第六项侧石工程48第七项道路工程质量通病及防治50第八章确保工程质量的技术组织措施56第一节质量目标、质量承诺及质量管理组织机构56第二节质量保证体系56第三节工程质量保证措施59第四节各分部分项工程质量保证措施60第一项市政道路工程60第二项排水工程61第三项原材料质量控制61第五节施工质量及技术保证措施62第九章材料及设备的采购、运输及试验63第一节材料采购63第二节材料设备运输63第三节材料试验63第十章施工进度计划及工期保证措施64第一节工期目标64第二节施工进度计划64第三节工期保证措施64第十一章季节性施工技术措施67第一节冬季施工措施67第二节雨季施工措施68第三节高温季节施工措施69第十二章确保保证安全生产、文明施工措施70第一节治安保卫及安全生产措施70第二节文明施工措施75第十三章环境保护措施79第一节环保目标79第二节环境保护体系79第三节环境保护措施79第十四章紧急救援预案81第十五章汛期安全渡汛方案84第十六章履约保证措施85第十七章地下管线及其他地上地下设施加固措施86第十八章融资方案及资金安排8688第一章 综合说明和工程概述第一节 建设目标及说明1、质量标准:合格。2、工期要求：计划开竣工日期：合同中约定，施工总工期180日历日。3、安全、文明生产目标：（1）安全目标：坚持安全生产，确保无重大伤亡事故发生。（2）文明工地目标：创“市级文明工地”.第二节 编制依据及原则第一项 编制依据1、红旗南路、姑山路BT(建设转让)工程招标文件及工程量清单。2、红旗南路、姑山路BT（建设-转让)工程道路施工图设计文件及答疑。3、法律、规范和标准中华人民共和国建筑法、中华人民共和国合同法、建设工程质量管量条例及招标文件和设计图纸中要求的技术规范、行业标准。4、对现场的实地考察,周围环境的走访调查。5、我公司的目前资源状况及长期从事市政工程建设所积累的经验。第二项 编制原则保证重点，统筹兼顾；采用先进技术，保证施工质量；科学按排施工计划,组织有序，作业连续,均衡施工;遵守施工规范、规程。1、确保工期的原则按保证工期的原则,进行本工程施工的组织安排，施工中科学组织，合理安排施工顺序，并不断地优化资源配置，确保工期目标的实现。2、确保施工质量、安全的原则严格按照ISO9001质量体系标准对本工程进行质量管理，科学组织施工，施工中坚持高起点、高标准、高质量、高效率、严要求的原则，确保工程质量及安全满足设计要求。积极推广应用“四新”技术，按技术先进可行、安全可靠、经济合理的原则，不断地优化施工方案。配备充足数量的人、财、物资源以满足施工需要，同时配套公司道路、排水施工的先进技术，努力降低工程造价.3、平行、流水、交叉作业、均衡生产的原则实施网络化管理，科学合理地安排施工进度计划，在突出重点、难点工程施工的前提下，搞好工序衔接、组织连续均衡生产，组织好流水作业及穿插施工。第三项 指导思想为确保优质、安全、按期完成本工程施工，制定施工组织设计编制指导思想如下:1、人员与施工队伍：项目经理部由具有类似的道路施工经验而且年富力强的人员组成坚强有力的领导班子。施工队伍调集具有丰富施工经验的专业队伍，根据招标文件要求，组织专业化施工。2、施工组织：采用先进的组织管理技术,统筹计划，合理安排,组织分段、分工序平行流水作业,均衡生产，保证业主要求的工期。3、机械设备：采用先进的机械设备，科学配置生产要素，组建功能匹配、良性动作的施工程序，充分发挥机械设备的生产能力.4、施工工艺：根据工程特点，采用先进的、成熟的施工工艺，实行样板引路、试验先行、全过程监控、信息化施工。5、质量控制：进一步推进全面质量管理，严格按照ISO9000标准质量体系进行质量程序控制，对施工现场实施动态管理和严密监控，上道工序必须为下道工序服务,质量具有优先否决权。6、安全、文明、环境保护确保安全零事故创市文明工地.噪音、粉尘、污水排放等符合ISO14001标准规定要求。第三节 工程概述一、工程概况本工程由二条路组成，分别为红旗南路工程、姑山路工程。红旗南路是当涂经济开发区一条重要城市主干道,其建成将完善该区域整个道路网骨架,并带动周边地块的开发利用。红旗南路南北走向，本次设计道路从黄山路开始。起点桩号K0+000，终点与北面的马鞍山经济开发区相接,桩号K1+510.43，途中分别与姑山路、银黄路、竹山路相交，全长1510。43m。姑山路是当涂经济开发区内一条重要城市交干道，其建成将完善将该区域整个道路网骨架，并带动周边地块的开发利用。姑山路道路东西走向，西起红旗南路,东至湖西南路，沿途与西湖路相交，全长726.824m.二、道路设计标准1、红旗南路道路等级：城市主干道II级设计时速：50km/h；标准轴载：BZZ-100;设计年限：15年；地震设防烈度：6度。2、姑山路道路等级:城市次干道II级设计时速：40km/h；标准轴载：BZZ100；设计年限：15年;地震设防烈度:6度。第四节 现场施工条件第一项 场地条件现场已具备施工条件,三通一平已完成。经现场考察和研究，拟在红旗南路与姑山路交叉口设置项目经理部。第二项 施工用电、用水根据现场察看，施工用电可临时租用沿线变压器，现场另备2台120kw柴油发电机组作备用电源.施工用水可从当地自来水管网接入.第三项 施工交通本工程交通较为方便，可直接进入施工现场，建筑材料、机械可直接运至施工现场.第五节 工程主要特点分析1、本工程地处当涂经济开发区内，两侧以农田、民房为主，农田征地已完成，施工现场施工场地较大，工程开工后可进行大面积作业。2、本工程软基地段较多，如河塘、农田等，需要进行软基处理。3、本工程为新建工程，具有路基完成后须和和通信、路灯等其它综合管线施工单位交错施工的特点。针对以上工程特点，各分部分项工程施工必须精心组织，科学管理，统筹安排,措施落实；同时必须加强质量和进度控制，积极采取新工艺、新技术，不断优化施工方案,严格按规范及设计要求施工，不断加大安全管理工作力度，以确保安全、高速、优质地完成工程施工.第六节 协调场外工作，创造良好施工环境根据本工程的特点,为了给工程施工创造一个良好的外部环境，项目经理部设专人负责协调、协助场外工作。1、地方矛盾协调，必须派专人和业主、沿线居民进行协调，为工程的顺利施工奠定良好基础。2、加强与地方政府及各有关部门的协调，为工程顺利施工创造良好的施工外部环境.3、调查周围单位、居民区的情况，协同指挥部调解沿线的地方矛盾，并与当地政府、主要交通、电力、供水、通讯、公安、市容、环卫等部门搞好协调。第二章 施工准备第一节 技术准备1、编制实施性施工组织设计报监理工程师、业主批准.并组织项目部成员进行施工组织设计及方案交底，形成交底记录.2、设立工地试验室,配备满足施工需要的试验检测仪器和设备，配足配齐试验人员，按合同要求，建立施工技术档案，设专人负责.3、对工程材料等工程质量实行质量动态管理方法，开工前将工程用材料取样进行检测,材料的取样按设计及规范要求进行.4、开工前对甲方提供的水准点及导线控制点进行布控，其成果必须符合规范要求的精度。并在其基础上布设加密点，同样也符合测量精度要求。测量成果资料报甲方和监理批准后实施,施工中加以保护.第二节 材料准备1、工程施工所需主要材料均由材料设备部统一安排组织进货，编制材料供应计划，进场取样试验，对合格的材料组织进场，争取尽快具备开工条件。2、工程材料根据工程施工进度提前2-3天进场，并经县检测中心抽检合格后使用.3、所有材料堆放按文明施工要求统一堆放。4、积极和当地材料供应商搞好合作关系，做到材料及时供应。第三节 临时工程准备工作进场后,首先进行场地清理，用挖机挖除原地面杂物、建筑垃圾,人工配合机械平整场地，修筑临时道路，搭建临时设施，与此同时联系用电、用水，确保道路“水通”、“电通”、“路通”、“场地平整”。第四节 施工机械准备工作（1）工程开工前编制机械使用计划,机械做到提前进场，确保工程需要。（2）工程所有机械由公司材料设备部统一调配。（3）根据施工进度安排,合理配置各种机具的进场计划，使用前进行调试工作，确保机械性能良好。第五节 资金准备中标后在银行建立专用帐户，各方面筹集充足的资金以满足施工需用.根据有关规定办理各种保险业务。第六节 测量放样根据甲方和监理认定的测量成果，由测量工程师实施本工程所有的施工测量工作。1、平面测量平面测量采用全站仪进行放样，准确放出道路中心线及各个构造物的位置。坐标控制点应布置在相互通视且不易被破坏的位置，应设保护装置，并经常复核、检查。2、高程控制测量开工前对道路全线原地面高程进行测量，并和设计图纸进行核对，将测量成果报甲方和监理核准。主要测量、质检仪器设备一览表序号仪器设备名称规格型号单位数量备注一、路基1重型击实仪4.5Kg台12多功能手动脱模器TYT-3台13不锈钢环刀(带底盘）200ML台124铝盒5528只505调温电炉1000W只16电热鼓风干燥箱354555台17核子密度仪TROEV344018台称10Kg台19架盘天平100克台210架盘天平200克台211电子天平1000克台1二、路面、砼构筑物1路面弯沉仪3。6M台12路面平整度仪3M台13灌砂筒150台34钙镁含量测定套25砼试模151515组46砂浆试模7.077.077.07组37砼路面抗折试模151550组2四、测量仪器1SD3水准仪SD3台42全站仪台1第七节 试验室设立项目部建立中心试验室及标准养护室,并配备专业试验人员2人，根据规范要求对原材料进行抽样检验，并根据各项指标，设计出合格的满足施工需要的配合比，承担规范规定的检验项目，为指导施工提供必要的数据。第三章 施工总体部署及组织安排第一节 施工总体思路1、工程工开后，首先进行清表和全线便道的修筑。2、道路施工时,先施工过路排水，后路基成型。第二节 施工部署我公司在组织施工时,充分考虑业主工期质量要求，根据各分部分项目的结构特点组织与之相对应的施工力量,进行本工程施工。施工部署本着“先地下，后地上，先车行道,后人行道”的原则进行。（一）、在施工区域内，根据设计项目内容和现场施工条件，划分各施工作业点或面，形成流水作业，提高工效，并利用前面施工完毕的道路基层作为后面施工项目的施工通道，以利施工弃料、施工用料、施工机械和作业人员的进出。（二）、各作业段作业秩序为： 道路排水工程施工作业顺序为：清淤工程(含沟塘围堰、排水、清淤等）路基土方工程(含路基挖方、路基填方、软基处理加固等）管道铺设（含基槽开挖、铺垫层、基础铺筑、管身铺设安装、窨井、沟槽回填等）道路基层铺筑路牙砌筑车行道铺设（砼面层）。第三节 项目管理班子配备及职责一、机构设置如我公司有幸中标，我公司将挑派具有丰富类似工程施工经验的项目经理，配备具有类似工程施工经验的优秀管理人员、技术人员，抽调技艺高超的专业施工队伍，组建红旗南路、姑山路BT（建设转让)工程项目经理部,对工程施工实施全过程的施工组织管理,全面履行计划、组织、协调和监督职能,实行统一计划，统一管理，统一调度.项目经理部设技术组、施工组、机械组、安全组、后勤组、材料组、办公室等业务部门，业务部门主要负责处理项目各项业务的正常工作,以及与建设单位、监理单位、其他社会相关部门的联系协调工作。组织机构详见附图二、各机构主要人员分工及职责1、项目经理主持全面工作，全面履行合同，对工程质量、安全、工期和成本控制负全面责;负责项目经理部内部行政管理工作，包括人员调配、财务管理和对外协调等。2、项目副经理主抓安全、质量、文明施工、施工进度、资源配置和队伍管理,负责组织指挥现场生产、各生产班组的接口界面协调和内部考核。分管施工科、安全科、设备材供科以及排水施工队。3、项目技术负责人主抓技术工作和质量控制并负责与监理单位、设计单位、质检站和业主的协调工作,分管技检科、试验室.4、技术组、组织设计文件会审,全面掌握施工图、合同及技术规范。根据合同要求,编制实施施工组织设计.、负责工程测量、试验工作，配合设计部门、监理工作.、归档整理设计变更、索赔文件、变更洽商，建立技术及管理日记，做好项目技术档案管理工作。、掌握项目生产单位的工程进度情况，归档分析影响进度的因素，并提出改进措施。、组织重点技术问题攻关，负责技术交底，检查指导作业队的技术工作，全面展开各项质量活动。、工程计量、与报表统计工作.5、施工组、施工现场的施工。、各施工队伍之间的人员、机械的的协调。6、安全组、负责管理本项目的安全和现场文明工作，贯彻执行国家劳动保护和安全生产的方针、政策、法令、法规,推动本工程施工项目安全和现场文明管理“达标”工作，确保安全、文明管理目标的实现、做好日常施工安全检查和现场文明检查，做好安全、文明管理资料收集，做到记载详细，资料齐全,归档及时。、对所有施工人员进行上岗前的安全、文明管理教育、对现场施工设备、施工脚手架等安全情况进行检查，确认安全状态，消除事故隐患.、制定施工现场安全操作规程和现场文明施工规定并监督执行,负责召开现场安全、文明工作会议。6、机械组、工程所需机械的调度与修理。、配合施工组进行施工。8、后勤组、进行财务管理工作(工资发放、成本核算等）。、搞好仓库管理和后勤工作。9、材料组、按施工图、施工组织设计及合同要求，负责材料和设备定货、采购、租赁,为项目施工提供保障.、编制材料、设备计划，经主管批准后负责实施。、整理保管好一切材料、保障部的资料和报告证件等,建立管理台帐,做好各项材料消耗和库存统计工作。、和甲方联系甲供材的供应工作。10、办公室、项目部日常事务管理、工地宣传与报导。第四节 资源配置及进场计划根据工程特点、工程量及工期要求,调集我公司最精干的施工队伍及最先进的机械设备，计划拟投入2个道路施工队（含土方、基层、面层）,2个排水施工队,2个附属工程施工队.第一项 劳动力计划本工程高峰期拟投入各类人员150人，其中技术人员4人，项目部管理人员10人，技术熟练的工人26人，普工40人，机械、汽车驾驶员60人，后勤人员10人。第二项 拟投入主要施工机械进场计划1、根据工程量、工期要求及施工方法优化配置施工机械，调用公司最精良、最先进的机械设备。2、履带式机械如由大型平板运输车运至施工现场，汽车、装载机等机动性机械直接开至施工现场.主要施工机械设备使用计划表序号机械名称规格型号产地主要技术参数单位数量目前性能状况预计进场时间1挖掘机320C126台10良好签订合同二日内2推土机T120AX90台6良好签订合同二日内3压路机3Y18-2160台3良好签订合同二日内4压路机YZ12C台1良好签订合同二日内5压路机3YJ21-24台1良好签订合同二日内6康明斯汽车EQ3141GTD台40良好签订合同二日内7装载机ZL5088台2良好签订合同二日内8平地机120台1良好签订合同二日内9砼搅拌机400L台4良好签订合同二日内10洒水车6M399台2良好签订合同二日内11翻斗车1T2000台6良好签订合同二日内12水泵100台4良好签订合同二日内13稳定土拌和机400t/h台1良好签订合同二日内14水稳碎石摊铺机台1良好签订合同二日内15吊机QY1616t台1良好签订合同二日内16沥青砼摊铺机ABG423ABG423台1良好签订合同二日内17胶轮压路机12t12t台1良好签订合同二日内18沥青混合料拌和设备M3000M3000台1良好签订合同二日内第三项 施工材料进场计划1、我们将根据工期安排，结合市场价格及供需关系,制定材料供应计划。2、水泥、木材、石灰、黄砂、石子等材料在合同签订后第一批次必须在签订合同三日内全部进场，并送至当涂县检测中心检验合格后，方可使用。以后材料按施工进度计划进场,并抽样送至检测合格后使用。3、工程所需施工材料按照施工进度计划分批次进场。4、材料进场做到在本道工序施工前二日内进场。第四章 施工平面布置图及现场布置根据本工程施工现场实际条件,结合现场踏勘，项目部布置主要在业主规定的红线范围内，并按方便施工、经济实用、管理方便的原则进行布设，实行标准化管理，力求做到科学、合理、文明、规范。施工总平面布置主要按项目部、半成品制作加工区、机械停放维修区等进行布置,现场围护做到净化、亮化、绿化,生活区与生产区分开布设，保证各区域相对独立，专业管理。现场平面布置综合考虑各分部分项工程的施工，减少现场二次搬运。第一节 项目部及生活区布置1、项目经理部1、项目部下设各部门办公室、会议室、活动室等，搭设活动板房，室内配柜式空调，配长条会议桌及背椅，计划占地面积1200m2.2、房屋用材、建筑风格、房屋高度、外墙颜色一致，公共场所保持地面干净，门窗无结尘，配专人负责清洁卫生。厕所内设自动冲水设备，配专人负责清洗地面消毒.3、办公及生活区的道路采用碎石基层高标号砂浆面层宽4m，两侧设排水沟，道路两侧适当绿化。4、现场条件不能满足集中居住办公时，项目部驻地、施工队驻地可以分开布置，但要求风格相近又自成体系，不得杂乱无章随意布置.2、稳定料拌和场根据现场本工程实际情况，半成品制作区计划占地面积 2000m2，主要灰土、水稳碎石及砼拌和机的加工、堆放等.3、机械停放维修区车辆及可移动机械设备分类停放整齐、有序，占地600m2。第二节 场内交通布置及现场围护一、现场围护1、为确保安全文明施工，将施工场地周围用采钢瓦作护栏,设大门和围墙，施工出入口力求做到净化、亮化、整洁、美观。2、现场划区包干，专人负责清洁卫生，保持场容整洁，在出入口设醒目“六牌一图与企业形象标牌并亮化.3、美化施工现场，合理进行绿化，在施工平面图中沿便道两边进行绿化，开创文明施工新格局。第三节 场内交通疏导1、道路、交叉路口设立各种警示牌、反光标志牌，并挂红灯，确保夜间行驶。2、临时道路派专人值班，并及时清扫地面垃圾、杂物，确保便道畅通、整洁。第四节 “三通一平”1、场地平整为保证正常施工，所有工作场地及生活用地均进行平整，对场内建筑垃圾及杂物进行掘除、清运，对沟塘、低洼地段进行回填、加高、压实，并在场地内挖纵横向排水沟.2、施工用电（电通)充分利用现场电源，设置配电房及配电柜。3、施工用水（水通）施工用水从当地自来水管网接入，施工现场铺设临时供水管路。4、施工通讯：（电话通)计划进场后,项目部申请1台程控电话、1台电话传真机，项目部各职能部门及各施工队设程控电话分机，项目部各部门负责人及施工队主要管理人员配集团手机和对讲机，使整个项目各层次多渠道联系交流畅通。第五节 排水、排污系统在生活区、加工场、基坑等四周挖排水沟，将雨水引排或抽排至现有雨、污水管道。为保证场地整洁、美观，所有水管采用暗敷方式。生活用水及污水及时排向临时滤坑经沉淀后排入排污系统。排污系统的设置报监理工程师审批，并得到当地政府及环保部门的认可.第六节 施工照明布置施工区、生活区的照明设施必须满足夜间施工的亮度要求，现场采用镝灯、太阳灯照明,亮度要求不少于规定值。第七节 施工消防布置按创立标准化工地的要求，在宿舍区、油库、仓库、食堂等消防的重点和关键部位,安放灭火器，专人负责，定期更换，确保灭火器的完好。施工平面布置图附后第五章 本工程特殊部位处理方法及处理措施一、地基处理方法1、一般路段:完全清除表层耕植土至硬土层，快车道施工60cm石灰土（石灰含量5%）后，慢车道下设置40cm石灰土（石灰含量5），填筑符合规范要求的土至路基顶面标高。2、水塘路段：沟塘段应清除完淤泥至勘探报告硬土层，沟塘段应清除完淤泥至勘探报告硬土层，按图回填石灰土处理土至塘边地面清表标高，做60cm石灰土后，填筑素土至路床。对于半沟塘半硬土路基段，沟塘与塘边交接处做挖台阶处理，在最顶层铺设土工格栅，搭接宽度各为4m。二、道路交叉口处理方法现象：在道路交叉口处路面容易出现车辙、拥包.处理措施：1路基施工时，现场应有良好的施工排水设施。2石灰土原材料、拌和、摊铺、碾压、养生除应符合相关规范要求外，还应满足以下要求：(1)石灰土中的石灰应符合III级以上的技术指标，土应控制其塑性指数1p应为1218(100g平衡锥法测试)。（2)石灰土拌合应采用机械厂拌，运至工地现场应做到随到随用。（3）石灰土宜采用机械摊铺，碾压应符合相关规范要求，碾压成型后至少在保持潮湿状态下封闭养生7天.3、水稳碎石原材料、拌和、摊铺、碾压、养生除应符合相关规范要求。第六章 排水工程施工方案第一节 施工综合说明一、施工依据：设计图纸及符合设计要求的施工规范。二、管道结构1、管道材料及接口:采用钢筋混凝土管，钢丝网水泥砂浆抹带接口。2、管道基础：雨水管道基础采用混凝土基础。三、管道位置具体位置详见设计图纸。第二节 施工总体部署进场后，拟设置两个施工队，分别在两条路按过路管桩号进行施工雨、污水管道施工。平面分段，流水作业，交叉作业，穿插施工,按照“沟槽开挖、平基、安管、接口、回填”的顺序组织施工,抢抓一切有利时机,努力做到连续、均衡、科学、合理、有序地施工，确保路基按期成形,为后序工作留下充足的施工时间。第三节 雨水管道施工工艺一、施工准备1、测定管道中线、附属构筑物位置，并标出与管线冲突的地上、地下构筑物位置;2、核对水准点、建立临时水准点；3、施放挖槽边线、堆土、堆料界线及临时用地范围；4、做好砼、砂浆的配合比、确保工程的顺利开展;5、准备好防护材料、沟槽开挖后能及时进行围挡、支护，设安全标志、确保安全。二、施工方法1、沟槽开挖（1）、沟槽土方开挖采用机械挖，人工配合的方法。槽底预留20cm土用人工开挖，严禁沟槽土超挖,如超挖，不能用原土回填，采用灌砌石处理。人工开挖量暂按10%考虑。(2）、沟槽开挖断面示意图如下：坡比1：0.33 h工作面 B 工作面（3）、沟槽边坡采用1:0.33，视土质情况决定是否采用支撑或加大边坡，如采用支撑则在施工中另行编制支撑方案并报工程师批准后实施.(4）、沟槽开挖的土方进行利用。（5）、如遇地下古墓文物，要立即暂停施工，积极保护并迅速报监理和甲方及文物部门处理。（6)、工艺流程图如下:沟槽开挖施工工艺流程图测 量 放 样排 水 措 施沟槽开挖验 槽人工清底20cm排 水 措 施不良地质处理下 道 工 序(7）质量检查与验收严禁扰动槽底土壤，严禁超挖，如超挖严禁用土回填槽底不得受水浸泡各种技术参数符合下表规定序 号项 目允许编差（mm）检验频率范围点数1槽底高程0 30两井之间32槽底中线每侧宽不小于规定两井之间63沟槽边坡不陡于规定两井之间62、碎石垫层开槽报验合格后，进行碎石垫层施工,碎石垫层厚度为10cm，铲平拍实。施工中严格控制好垫层高程、轴线。3、砼平基（1）垫层经验收合格后，施工平基,先立平基模板，模板支撑牢固确保不跑模，经验收合格后进行砼浇筑。（2)质量检查与验收各种技术参数符合下表规定序 号项 目允许编差（mm）检验频率范围点数1砼抗压强度符合规定100m1组2垫层中线每侧宽度不小于设计规定10m2高 程0 15mm10m13平基中线每侧宽度+10mm 010m2高 程0 -15mm10m1厚 度不小于设计规定10m14管座肩 宽+10mm-5mm10m2肩 高20mm10m25蜂窝面积1两井之间（每侧面)14、安管（1）平基验收合格，强度达到5Mpa（一般12h后）即可安装管道，管道从预制厂运到工地，采用吊车下管，检查管道质量，符合要求后下管。安装管道时注意接缝不超过1cm，管道稳在平基后，用干净小片石卡住管节防止滚动，安装一段后，按管道中心线调顺。（2)质量检查与验收管道稳定、管底坡度无倒流水现象、缝宽均匀、管道无杂物各种技术参数符合下表规定序 号项 目允许编差（mm）检验频率范围点数1中线位移15两井之间22管内底高程D1000mm10两井之间2D1000mm15两井之间2倒虹吸管30每道直管44相邻管内底错口D1000mm3两井之间3D1000mm5两井之间35、混凝土抗肩安管合格后，即可立抗肩模板,模板用建筑钢模,支撑要牢固,确保不跑模。沟槽壁土质软的地方打支撑桩或加垫木板。模板工序验收合格后浇筑砼,两侧抗肩同时浇筑，当入模砼达到抗肩高度1/3时开始振捣，同时进入圆管内观察接缝处冒浆，冒浆说明振捣到位,把抹带钢丝网片每侧插入抗肩15cm后继续浇筑直至完成。管径700的管道必须勾内缝.6、管道接口抹带抗肩终凝后即可做接口抹带，抹带采用钢丝网水泥砂浆接口，管节拼缝每侧10cm范围内表面凿毛，清除污物。抹带按二层成活，第一层初凝后，可抹第二层,并捋压成形，初凝后再进行赶光压实。 砂浆抹带接口处表面平整，不得有间断、裂缝、空鼓和脱浆现象，接口缝隙中严禁用砖头、石子嵌缝，抹带接口的宽度和厚度允许偏差为+5mm。抹带施工完后采用草袋覆盖洒水保养.500管以下采用胶圈接口。 质量检查与验收:各种技术应符合下表规定：序 号项 目允许编差（mm）检验频率范围点数1宽 度+5 0丙井之间22厚 度+5 0丙井之间27、沟槽回填主体工程以验收合格后，必须马上进行回填。回填前应排除槽底的积水及淤泥、杂物等.回填时每层摊铺厚度在20cm，必须分层夯实。10、质量检查与验收在管顶上500mm内，不得回填大于100mm的石块、砖块等杂物。回填时,槽内应无积水，不得回填淤泥、腐植土、冻土及有面物质。回填压实度标准符合下表规定：回填土压实度标准序 号项 目压实度（)检验频率范围点数1胸腔部分90两井之间每层一组（3点）2管顶以上500mm85两井之间每层一组（3点）3管顶500mm以上至地面0800mm高级路面98两井之间每层一组（3点）次高级路面95过渡式路面928001500mm高级路面95次高级路面90过渡式路面901500mm高级路面95次高级路面90过渡式路面85当年不修路面或农田85管道施工工艺流程图管道中心线放样施工开挖线放样运输材料施工排水开挖沟槽沟 槽 清 底检 查 管 材砂垫层铺 管验 收回 填 夯 实 第四节 污水管道施工工艺一、施工总说明:1、基础及回填:同雨水。2、管材及接口：采同雨水3、污水管道应做闭水试验.二、施工工艺：同雨水管。三、闭水试验：排水管道作闭水试验，宜从上游往下游进行分段，上游段试验完毕，可往下游段到水，以节约用水.闭水试验装置见图。(1)试验分段试验管段按井距分隔，长度不应大于1Km，带井试验.（2) 试验水头试验水头应符合下列规定： 试验段上游设计水头不超过管顶内壁时，试验水头从试验段上游管顶内壁加2m计；试验段上游设计水头超过管顶内壁时，试验水头从试验段上游设计水头加2m计；当计算出的试验水头超过上游检查井井口时，试验水头以上游检查井井口高度为准。(3）试验步骤将试验段管道两端的管口封堵，管堵如用砖砌，必须养护34d达到一定强度后，再向闭水段的检查井内注水；试验管段灌满水后浸泡时间不少于24h，使管道充分浸透；当试验水位达规定水位后开始计时，观察管道的渗水量，直至观测结束时，应不断向试验管段内补水，保持试验水位恒定,渗水量的观测时间不得小于30min.（4)渗水量的计算实测渗水量按下式计算： Wq= TL q实测渗水量L/（ min m）W补水量(L)； T-实测渗水量观测时间（min）; L-试验管段长度(m);（5)实测渗水量如超出规范允许渗水量，则必须立即查找原因,对所检测的管段进行整改。2、沟槽回填前需做闭水试验。第五节排水工程质量通病及预防措施一、排水管质量通病及防治1、中线位移超标现象:管节发生超过标准的位移，造成管道直顺度出现偏差。危害:错口将会造成永久性缺陷，降低外观质量和量测质量。都会降低使用功能，错口较严重,还会影响管道的疏通维护。预防措施:采用挂边线安管，管子半径高度要丈量准确，线要绷紧，安管过程中要随时检查。在调整每节管子的中心线和高程时，要用河光石或石块支垫，并要支垫牢固，不得松动，不得用土块、木块和砖块支垫。2、管道反坡现象：整段反坡,测量错误，误把下游当上游危害：大大降低整个管线的使用功能，也会造成不合格工程预防措施：测量工作要坚持复核制度。3、检查井基础未浇成整体危害：会发生不均匀下沉,造成井墙掰裂。预防措施：检查井基础与平基混凝土同步施工。砌筑检查井前必须检查混凝土基础的尺寸、强度达到12MPa以上时，方能砌砖。4、砌筑砂浆不饱满，砂浆与砖体粘结不好现象：砖砌沟墙灰缝砂浆不饱满，竖缝内砂浆不实或无砂浆,形成透明缝.所砌砖面与砂浆未粘牢。危害：砖在薄弱部位有被挤压裂缝，甚至有被压垮的可能性。沟墙孔隙会造成沟墙洇漏水，侵蚀砖体结构.预防措施：改善砂浆的和易性，使砂浆符合规定的流动性要求，一般应为710cm。不应采用长距离铺浆，摆砖砌筑的方法应采用“三一砌砖法”即一铲（大铲)灰，一块砖，一揉挤的砌筑方法，严禁用水冲浆灌缝，应用流动性好的砂浆灌严砖缝.常
