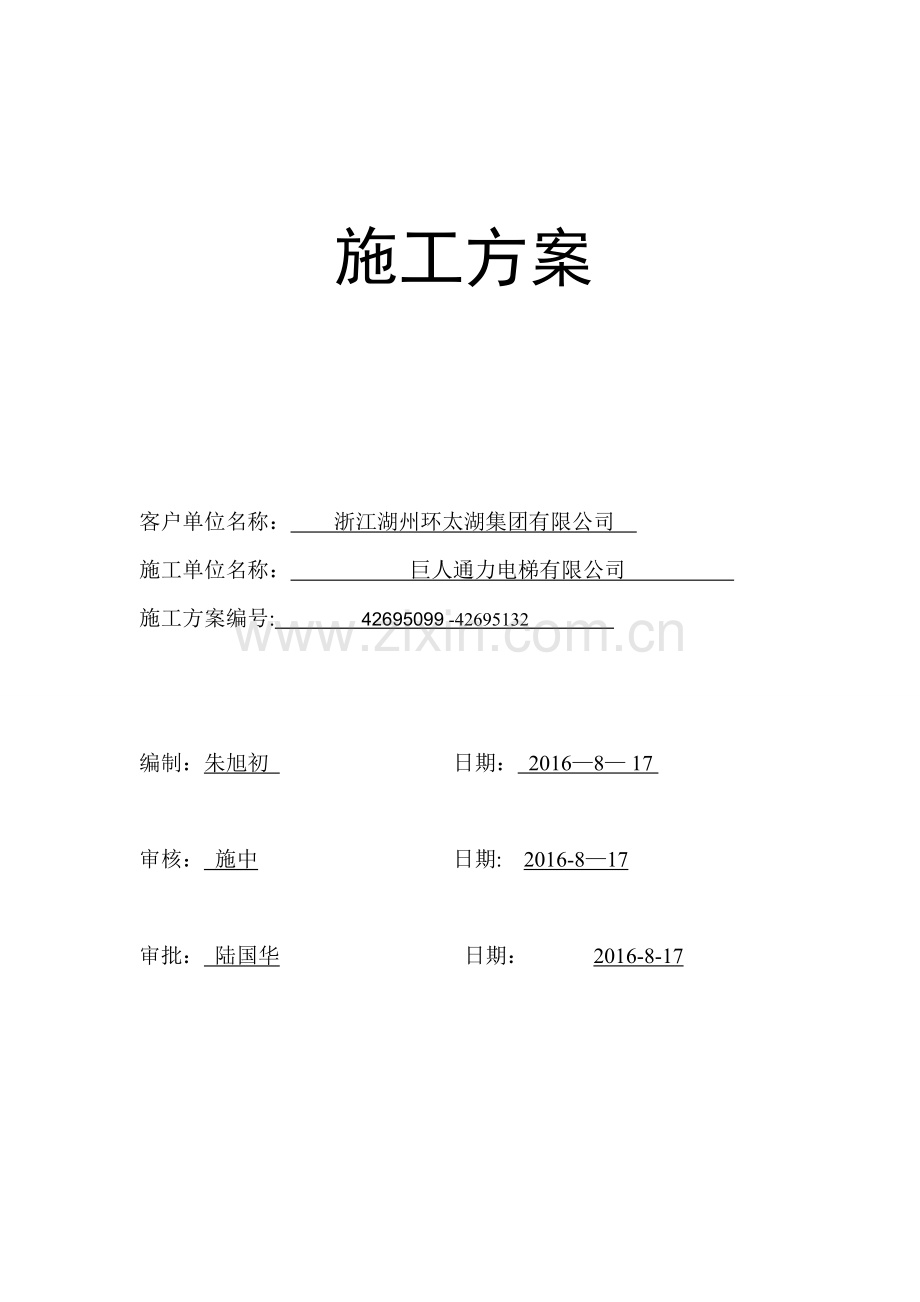

施工方案

客户单位名称： 浙江湖州环太湖集团有限公司
施工单位名称： 巨人通力电梯有限公司
施工方案编号: 42695099 -42695132

编制：朱旭初 日期： 2016—8— 17

审核： 施中 日期: 2016-8—17

审批： 陆国华 日期： 2016-8-17

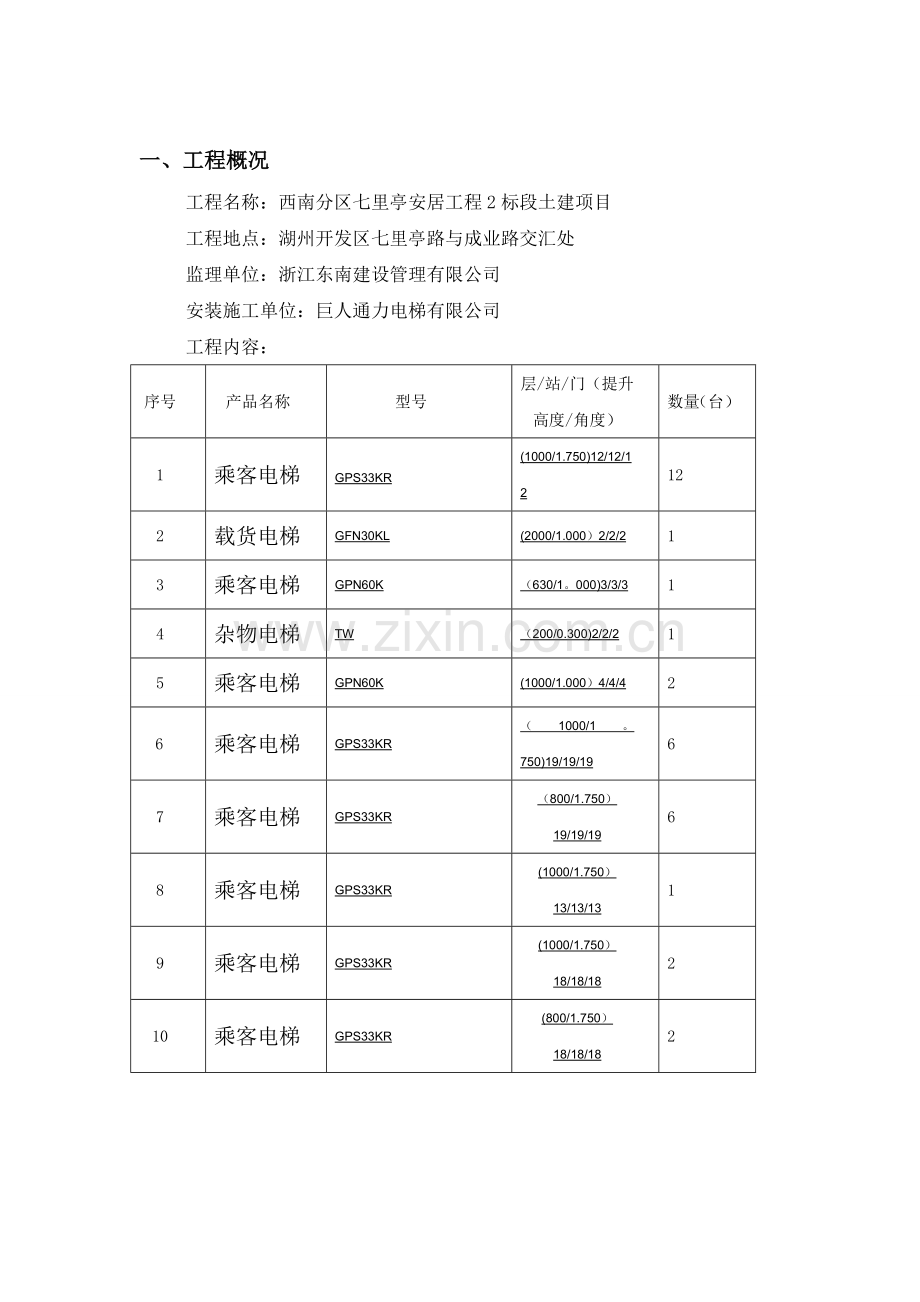

一、工程概况
工程名称：西南分区七里亭安居工程2标段土建项目
工程地点：湖州开发区七里亭路与成业路交汇处
监理单位：浙江东南建设管理有限公司
安装施工单位：巨人通力电梯有限公司
工程内容：
序号
产品名称
型号
层/站/门（提升高度/角度）
数量（台）
1
乘客电梯
GPS33KR
(1000/1.750)12/12/12
12
2
载货电梯
GFN30KL
(2000/1.000）2/2/2
1
3
乘客电梯
GPN60K
（630/1。000)3/3/3
1
4
杂物电梯
TW
（200/0.300)2/2/2
1
5
乘客电梯
GPN60K
(1000/1.000）4/4/4
2
6
乘客电梯
GPS33KR
（1000/1。750)19/19/19
6
7
乘客电梯
GPS33KR
（800/1.750）19/19/19
6
8
乘客电梯
GPS33KR
(1000/1.750）13/13/13
1
9
乘客电梯
GPS33KR
(1000/1.750）18/18/18
2
10
乘客电梯
GPS33KR
(800/1.750）18/18/18
2

项目经理
陆国华
二、施工组织
（一）组织机构图
质量监督：
徐建强
安全监督

安装队长

安装人员 / 人
安装人员3 人
安装二队队长
/
安装一队队长
朱旭初

（二)职责：
1、项目经理：
对整个项目的安全、质量、工期和安装成本等指标负责.
宣贯公司规章制度,并监督实施。
负责安装现场各单位的协调工作。
2、质量技术监督:
负责安装过程技术指导和培训。
负责协助项目经理对隐蔽工程验收及安装过程重要环节的监督验收。
对整个安装项目的过程质量监督和整机验收策划和安排.
3、安全监督：
负责宣贯公司安全制度、作业规范，并监督实施.
工地安全检查，并督促隐患整改。
4、安装大队长：
负责安装人员的安全、生活管理。
负责对安装计划的具体执行.
负责协调管理各安装队之间的关系。
对具体的安装质量负责.负责产品部件的管理。
5、安装小队长:
对本安装班组的日常安装工作的安排和管理。
对本班组的安全和安装质量负责。
对大队长下达的工期计划负责.
三、施工流程：

四、施工安全保证措施
1、安全劳动防护用品要求
1）安全帽：帽体本身无破损、裂纹，帽内弹性网完好并有效.
2)安全带:带体无腐蚀、破坏，金属挂钩等完好并有效。
3）绝缘鞋:鞋底部无严重磨损、扎孔等。
4）工作服：应身着干净、整洁的工作服和工作裤.
5）手套：根据用途分为棉线手套、帆布手套、绝缘手套等
2、安装队员必须认真学习和熟悉电梯安装工艺、施工方案。安装队长应制定出施工中安全注意事项和安全技术措施,对安装人员详细讲解安全操作方法,熟悉操作要领,对新队员进行安全纪律、操作技能教育。
3、每天施工前，队长应检查施工现场有无异常情况,如：安全设施、工具材料有无危险等。施工前，要明确个人任务、熟悉方案、施工进度要求，懂得安全事项，实行统一指挥。加强组织纪律性、坚守岗位。
4、下班前应清理工具包和施工现场，切断电源、氧气、乙炔气阀等工器具，做好现场防护工作。
5、工作中要互相关心、互相监督，发现不安全因素应互相提醒并报告队长，由队长向公司汇报.
6、坚决落实执行公司有关安全生产、劳动保护规定,对安装队员的安全负责.对新工人进行入队教育和安全知识教育,教育队员遵守安全规定、操作规程、劳动纪律。
7、在计划、布置、检查、总结、评比生产时,要同时考虑安全生产.
8、合理组织劳动力，不断改善劳动条件,注意劳逸结合,制止冒险作业、野蛮作业和特种工无证操作，排除任何不安全隐患。
9、井道口和材料存放处,应设置护栅、警戒标牌和照明。
10、在全部操作过程中，凡对电梯安装和调试有影响的物件均需转移。
11、正在进行工作或堆放材料的场地，未经许可,任何人不得入内.
12、向安装工介绍工作时的各种不安全因素，在每次开始工作前,作简短口头提示,预防安全事故发生。
13、不允许酒后施工.
14、对全部工具、爬梯、起重器具和防护用具等都要定期检查，发现问题及时修理.
15、每周举行简短的安全碰头会议.
五、施工前准备：
1、 向技术监督局申报开工。
2、 组织施工人员现场土建勘查交接，并填写记录。
3、 向监督检验机构报验。
4、 组织施工人员熟悉工地环境.
5、 开箱清点，并填写记录.
6、 监督检验机构资料审查合格。
7、 开工例会：
组织全体施工人员,布置任务，再次熟悉及加强电梯施工工艺流程中每个步骤中的质量控制要点，每个安装班组均应明确工期目标，领会工程进度安排的意图，作好有关资料及安全、技术、质量和进度交底等工作。
8、按照工艺流程施工。

六、施 工 质 量 保 证
(一） 质量保证体系
1、安装班组在进行每道工序施工时,对照每道工序的安装工艺、流程进行，并在每道工序完工后对本道工序的质量控制点进行自检，记录于配合上述质量控制计划的专用表格《安装过程纪录》中，及时发现、纠正问题，本道工序不合格不能进行下道工序的施工。
2、每台电梯每道工序完工之后，班组质检员按照工艺要求进行复检，发现不合格之处,立即整改到位,以保证每台电梯每道工序的安装质量.
3、每台电梯所有安装工序完成后，分公司专职检验员在班组的配合下，按照公司电梯安装检验工艺要求（高于国家标准），逐台进行整机的安装验收。对不合格处提出整改通知，并复检直至合格，方可报技术监督局监督检验机构监检
4、对质量采取与效益挂钩的奖罚措施、采取优质优价；奖罚基数为各分项工程工资额的15%.
5、安装维保交接检验,在厂检过程或厂检结束后,维保人员从维保的角度对电梯进行前面的检验，作为安装清零的机制保障。
6、从第一道安装工序开始到整机安装完毕的全过程中，形成了“对照质量计划进行每道工序的施工”+“每道工序完工后班组自检”+“整机厂检验收"+“安装维保交接检验”+“政府部门安全监检”的质量管理制度，同时辅以必要的经济奖罚措施，是我方本次工程的质量保证体系的核心内容。

（二） 施工质量控制计划

1. 安装前的准备工作
土建检查必须落实现场是否基本具备安装条件;施工电源是否到位；零部件存储间足够存放部件、安全措施良好；各隐蔽工程是否良好。
脚手架的搭设要符合脚手架图纸要求。
每层厅门门口应设置防护栏,并张贴施工标志。
开箱并对照装箱清单逐台检查客梯的零部件情况，是否有缺件及零部件损坏，若有异常情况及时报告并通知建设单位备档，及时补发所需零部件以使安装施工正常进行.
进行机房设备的吊装，要注意吊装安全。
2. 制作样板和井道放线
必须记录每一楼层的井道数据，最终确定井道验收结果.
上下样板必须符合布置图要求
样板的水平度必需（1.5/1000）
样板及样板线必须定位牢靠、保证不会在安装过程中走动
3. 安装导轨支架
膨胀螺栓(直径、型号等)必须符合本电梯安装要求，若采预埋钢板结构，必须确认
钢板预埋符合本电梯安装要求。
焊接导轨支架必须双面焊牢、焊缝连续饱满
导轨支架间距≤2.5m，水平度≤3mm
顶端导轨支架间距导轨顶端距≤500mm
4. 安装并调整导轨
两导轨顶面在全程距离偏差，轿厢导轨为0~+1。5mm，对重导轨为0~+2mm.
整列导轨的垂直度≤（1.2mm）
轿厢导轨接头处台阶≤0.05mm，不应有连续缝隙,局部缝隙≤0。5mm
对重导轨接头处台阶≤0.15mm，不应有连续缝隙,局部缝隙≤1mm
导轨接头修光长度应为250～300mm
导轨要用压板固定在导轨支架上，不应采用焊接或螺栓直接固定
导轨顶端位置，在轿厢或对重冲顶或蹲底时，导靴不会超出导轨
5. 安装轿架及轿厢
轿厢底盘水平度不应超过0。5/600
导轨工作面和安全钳间隙应符合产品设计要求
本产品采用弹性滑动导靴，伸缩范围≤4mm
轿顶反绳轮垂直度偏差≤0。5mm
轿厢壁拼装定位牢靠，壁板连接面平整度≤0.3mm，不应有间隙
6。 安装机房曳引机
曳引轮、导向轮垂直度偏差≤0.5mm
曳引机承重梁长度应超过墙厚中心20mm,且不小于75mm
曳引机应有适当润滑油，油标油位显示清晰
7。 安装对重、曳引绳及限速器
对重块固定可靠，对重导向轮保证润滑，加妥钢丝绳保护，对重防护网安装位置正确。
补偿链滚筒运行良好。
补偿钢丝绳滚轮与限位开关安装正确.
曳引绳长度应满足轿底/对重撞板至缓冲器顶面有足够的距离，绳表面不应有油污。
曳引绳相互差值不大于5％。
曳引绳头螺母应将锁母锁紧并装有销钉.
限速器钢丝绳与导轨垂线平行距离偏差全程≤±5mm
限速器钢丝绳长度应满足涨紧装置距底坑地面的距离,绳表面不应有油污。
8. 安装门地坎、门上坎及门框
厅门地坎要高出最终地面2～5mm，水平度偏差≤0.5/600
厅门门套立柱垂直度偏差及横梁的垂直度偏差≤0.5/600
厅门导轨与地坎槽在导轨两端和中间三处的偏差均≤±1mm
厅门导轨侧面对地坎平面垂直度≤0.5mm
厅门底端面与地坎间隙4±1mm
轿门地坎间隙与厅门地坎间隙在0～+3mm之间。
9。 安装调整厅门并安装厅外信号装置
本产品门为双折中分门,每层层门缝隙必须4±1mm
厅门限位应符合开关门要求
门扇与门框间隙均匀，尺寸为4±1mm
门轮与轿厢地坎间隙在6。5~10mm间内
各层厅门的安装、调整都应达到运行轻快平稳的效果
厅门钥匙开关操作要灵活,各层呼梯按钮及信号指示装置盒位置正确、横竖端正
10. 安装井道线槽及布线
微电子信号线应和其它线路按产品要求隔离敷设
线槽必须接地保护、接头处必须跨接
线槽内电线总截面面积不许超过该线槽总截面面积的60%
线槽弯角电线受力处应加绝缘衬，出入口应有护套保护
采用金属软管处，应固定点均匀，转弯处弯曲半径不小于外径的4倍
11。 安装随行电缆
随行电缆的弯曲半径不小于400mm，不应有打结、扭曲
随行电缆长度应能满足轿厢压缩缓冲器时不得与底坑地面和轿厢边框接触的要求
电缆的定位要充分考虑到运行中不得与导轨支架、线槽发生卡阻、摩擦
12。 安装机房控制柜，配电柜及机房布线
配电柜及主电源开关应在机房入口方便操作处
动力线和控制线路应隔离敷设，零地线应始终分开，接地线须用黄绿线
线槽内电线总截面面积不许超过该线槽总截面面积的60%
控制柜安装位置应方便维修
主电源开关不应控制井道、机房、轿厢及轿顶的照明及电源插座和报警装置
接入控制柜各接线端子应有线号
动力回路绝缘电阻应大于0.5MΩ, 其它回路应大于0。25MΩ
13。 安装轿顶线槽及轿厢布线
线槽内电线总截面面积不许超过该线槽总截面面积的60%
轿顶接线盒、轿厢操纵盘各接线端子应有线号
照明、风扇等220V电源线，应与电子线路控制线分开敷设
14. 拆井道脚手架及安装底坑设备
油压缓冲器活塞垂直度偏差≤0.5%，应保证缓冲器开关能正常工作
缓冲器与轿底/对重碰板距离150～400mm（本产品为液压缓冲器）
涨紧装置距底坑平面距离应在≥380mm内，安全距离符合国家要求。
应设打开底层层门去底坑能方便操作位置设置一个急停开关，方便检修和维护。
对重/轿底的撞板中心与缓冲器中心偏差＜10mm
15. 慢车调试并安装井道信息、端站减速保护装置
动慢车前应确认当轿厢运动时，在井道内没有其它可能碰到轿厢的杂物。
通车运行前应能保准电梯上所有安全装置全部安装到位确保电梯设备与人身安全。
按产品要求,确认一切准备工作均已完成方可通电动车。
井道信息的安装位置应保证电梯的正常工作
上下端站的限位、极限、强迫减速开关位置必须正确
检修控制盒,轿顶检修控制优先于机房检修控制功能必须符合要求，以确保安全
制动器间隙需≤0.7mm
慢车运行到各层、检查并各层门刀、门锁、门地坎间隙均应符合要求方可通车
门机调整到能灵活带到轿门及每层厅门，满足开关门均应符合要求方可通车
16。 快车调试及运行测试
产品运行速度满足要求，起制动加减速度应控制在≤1.5m/s2、≥0.48m/s2,舒适感良好。
指令、召唤、超载、关门保护及声光信号显示准确无误
平层精度应在±5mm范围
各运行、超载试验正常，测定温升，噪声正常
17. 整理工地、资料；自检
制动器板手应涂成红色挂在机房，曳引轮、限速器轮必须有方向标记
机房、井道、底坑、轿顶无杂物
所有电梯金属构架、托垫、承重梁、焊接处均应涂漆防锈处理
按照客梯安装验收规范作一次全面的整机自检验收，合格后方可申报有关部门(劳动局、建委、建设单位、监理单位）进行验收。
按要求整理有关工程内页资料/竣工资料/设备手册，准备完整移交。

(三)电梯安装过程控制
本电梯安装工程，经本公司认真考虑，仔细研究,决定将该工程分为四个阶段完成：
1、前期准备阶段
· 向主管部门告知。
· 向监督检验机构报监。
· 公告、申报：申报进场开工手续.按照现场监理工程师和招标人现场代表的管理要求，提供我公司安装资质、施工组织设计方案等资料，出示技监局开工告知书，张贴警示标识、工地管理制度，待审查合格后，通知我公司，即安排进场。
进场安全与安装规范教育：积极参加监理工程师对安装与调试施工人员进行的安全教育，熟悉现场施工环境，学习现场管理制度及安装规范教育.
2、 施工准备阶段
货到现场时，会同现场监理工程师、招标人现场代表、我分公司安装部、安装队相关人进行开箱验货工作，只有当货物齐备，监理工程师、招标人均认可时,才进行下一步安装工作.
3、 安装验收阶段
电梯全部安装调试结束后，安装单位(队)自检、我分公司检验人员分别按照国家规范标准、企业标准要求进行厂检。
自检、厂检完成并合格后报地方技术监督局验收.
在取得当地技术监督局安全使用许可证后，报现场监理工程师和招标人现场代表，同时备好各类验收竣工资料.
4、移交试运行
当电梯经技术监督部门验收合格后，请监理工程师、招标人现场代表参与我公司内部试运行与移交见证工作。
