广州市公司通信铁塔制作安装工程施工组织设计样本.doc

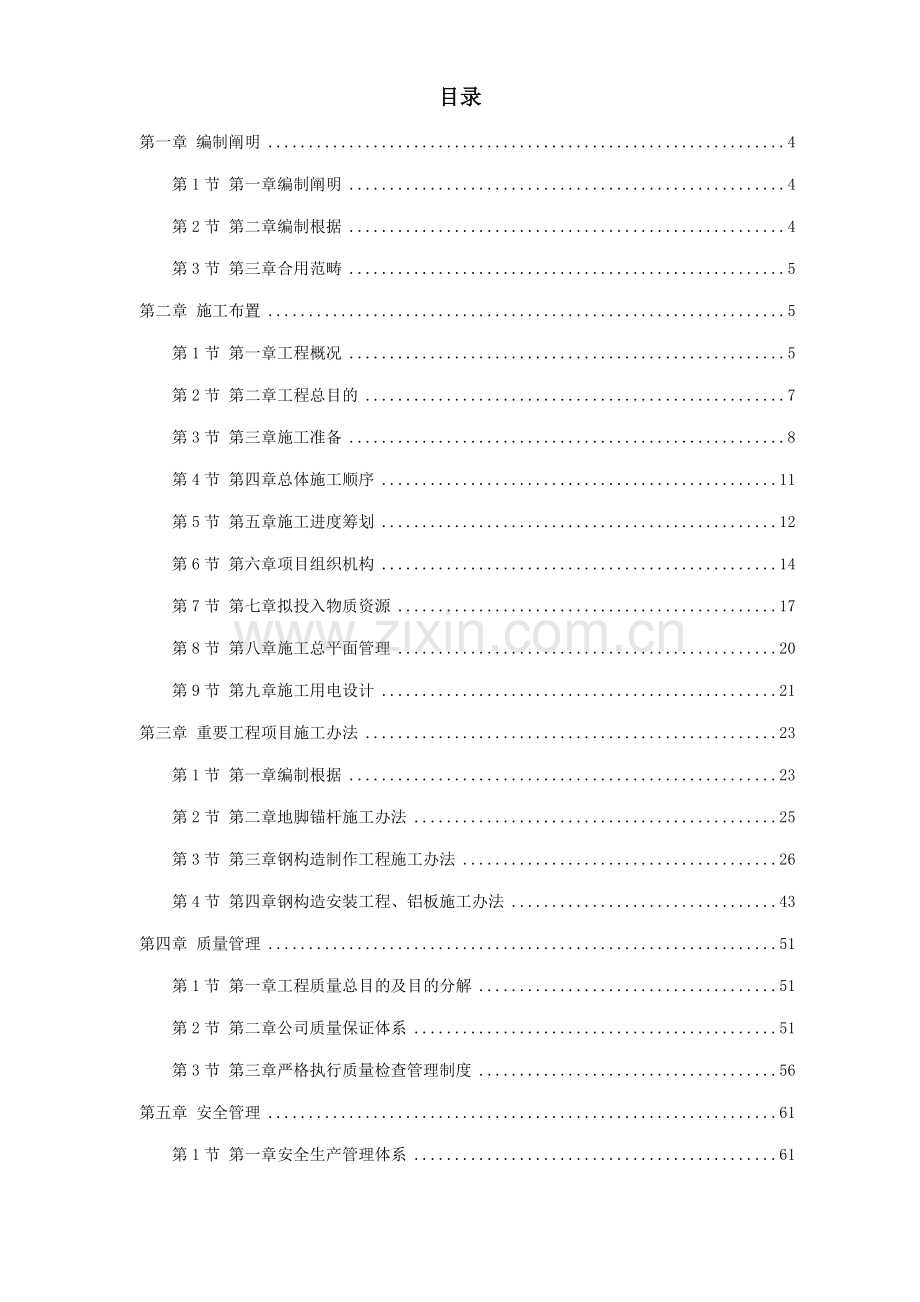

目录第一章 编制阐明4第1节 第一章编制阐明4第2节 第二章编制根据4第3节 第三章合用范畴5第二章 施工布置5第1节 第一章工程概况5第2节 第二章工程总目的7第3节 第三章施工准备8第4节 第四章总体施工顺序11第5节 第五章施工进度筹划12第6节 第六章项目组织机构14第7节 第七章拟投入物质资源17第8节 第八章施工总平面管理20第9节 第九章施工用电设计21第三章 重要工程项目施工办法23第1节 第一章编制根据23第2节 第二章地脚锚杆施工办法25第3节 第三章钢构造制作工程施工办法26第4节 第四章钢构造安装工程、铝板施工办法43第四章 质量管理51第1节 第一章工程质量总目的及目的分解51第2节 第二章公司质量保证体系51第3节 第三章严格执行质量检查管理制度56第五章 安全管理61第1节 第一章安全生产管理体系61第2节 第二章安全生产保证办法62第3节 第三章安全施工办法64第六章 进度管理65第七章 人员管理68第八章 技术管理70第1节 第一章技术管理任务和内容70第2节 第二章技术管理制度70第3节 第三章技术交底管理71第4节 第四章工程技术资料管理72第5节 第五章计量管理办法74第九章 材料管理74第1节 第一章采购材料保证体系75第2节 第二章原材料检查制度75第十章 文明施工管理76编制阐明第一节 第一章编制阐明本施工组织设计作为指引施工技术性文献，编制时对项目管理机构设立、劳动力组织、施工进度筹划控制、机械设备及周转材料配备、重要分某些项工程施工办法、工程质量控制办法、安全生产保证办法、文明施工及环保办法、工程技术资料管理、材料采购以及工程回访等诸多因素尽量充分考虑，突出科学性、合用性及针对性，是保证优质、低耗、安全、文明、高速完毕所有施工任务重要经济技术文献。第一节 第二章编制根据本施工组织设计根据如下几项编制：一、广州市*公司通信铁塔制作安装工程招标文献。二、广州市*公司通信铁塔制作安装工程施工图纸。三、我司ISO9002 质量体系文献（质量手册、程序文献、作业指引书）。四、现行国家关于规范、原则和规程。五、广州市关于文献及规定。六、依照工程特点、施工现场实际状况、施工环境、施工条件和自然条件分析；七、我司既有劳动力、技术、机械设备能力和施工管理经验；第一节 第三章合用范畴一、施工范畴涉及施工内容涉及招标文献中规定钢构造制作安装、围闭板制作安装等。二、其他内容1、施工现场暂时施工布置。2、为保证工程顺利进行而必要采用施工办法和施工工艺。3、施工现场及材料运送，原楼层保护，安全和环保等办法。施工布置第一节 第一章工程概况工程名称：广州市*公司通信铁塔制作安装工程建设单位：广州市*公司设计单位：广东省*建筑设计院一、工程规模13 楼电梯房楼顶安装26 米四柱自立式热镀锌通信铁塔一座。二、工程位置本工程位于广州市*区办公大楼13 楼。三、工程工期工程工期：进场日期为 年8 月10 日进场，竣工日期为9 月28 日，共50 天，比招标文献规定提前10 天完毕。四、技术规定：1)、通信铁塔高26 米，构造为钢构架，四柱自立式。2)、通信塔防锈规定：热镀锌工艺。3)、通信铁塔脚基本：8 米*8 米。4)、通信铁塔设二级护栏平台，护栏杆为DN50 镀锌钢管，以便紧固天线设备。第一级通信平台设在距离塔脚15 米位置；第二级通信平台设在距离塔脚23.8 米位置；直径3 米；5)、通信铁塔顶26 米位置装有7 米高避雷针一支。6)、铁塔脚接专用防雷接地网。接地电阻4 欧。7)、铁塔脚至二级通信平台架设有护栏钢构架直立爬梯。8)、通信铁塔能抗御12 级台风；能抗御8 级地震。第一节 第二章工程总目的按照招标文献和公司规定，完毕如下工程目的：一、工程质量我公司已明确质量总目的：保证优良、技术质量保证资料齐全完备。二、工期保证工程在50 日历天完毕。三、安全与消防在整个施工期间，无重大伤亡事故；杜绝发生火灾事故，达到“五无“工地原则，即无重伤、无死亡、无火灾、无重大机械事故、无事物中毒。四、机械运用率：70%，机械完好率95%。五、场容管理文明施工检查达标。第一节 第三章施工准备一、施工准备工作筹划施工准备工作是整个施工生产前提，依照本工程工程内容和实际状况分公司以及项目部共同制定施工准备筹划，为工程顺利进展打下良好基本。二、技术准备由于本工程建筑所具备特点，在施工迈进行细致、认真准备工作。1、组织各专业人员熟悉图纸，对图纸进行自审，熟悉和掌握施工图纸所有内容和设计意图。各专业互相联系对照，发现问题，提前与建设单位、设计单位协商，参加由建设单位、设计单位和组织设计交底和图纸综合会审。2、编制施工图预算，依照施工图纸，计算分某些项工程量，按规定套用施工定额，计算所需要材料详细数量、人工数量、机械台班数，以便做进度筹划和供应筹划，更好地控制成本，减少消耗。3、做好技术交底工作。重要工序开工迈进行技术交底，使参加施工所有人员对工程技术规定做到心中有数，以便科学地组织施工和按合理工序、工艺进行施工。技术交底采用三级制，即项目部技术负责人专业工长各班组长。技术交底均有书面文字及图表，级级交底签字，工程技术负责人向专业工长进行交底规定细致、齐全、完善，并要结合详细操作部位、核心部位质量规定，操作要点及注意事项等进行详细讲述交底，工长接受后，应重复详细地向作业班组进行交底，班组长在接受交底后，应组织工人进行认真讨论，全面理解施工意图，保证工程质量和进度。三、物质条件生产准备1、材料准备(1)、依照施工进度筹划和施工预算工料分析，拟定加工及定货筹划。(2)、建筑材料及安全防护用品准备：应依照实际状况做编制各项材料筹划表，分批进场。2、构配件加工准备(1)、依照施工进度筹划和施工预算所提供各种构配件，提前订购，保证按期到场。(2)、提前做好预制件加工工作。3、施工机械准备依照本工程实际状况选取重要机械设备如下：5T 挂篮一种，用于钢构件垂直运送。四、施工组织准备本工程采用项目法施工管理体制。形成有一定权威性统一指挥机构，协调各方面关系，保证工程按规定顺利完毕。采用项目管理体制同步，经济合同手段辅助以某些行政手段，明确各方面责、权、利。分公司委派施工、管理经验丰富同志担任本工程项目经理，选派技术、管理水平较高技术人员、管理人员、专业工长组建项目部，在建设单位和分公司指引下，负责对本工程工期、质量、安全、成本等实行筹划。组织、协调、控制和决策，对各生产施工要素实行全过程动态管理。五、现场施工准备1、施工现场控制网点会同基本施工单位做好现场移送工作，涉及测量控制点以及关于技术资料，并复核锚栓位置。2、现场“三通一平”(1)、施工现场平整施工现场基本平整，不需要重新进行再平整。(2)、布置施工现场暂时用电。第一节 第四章总体施工顺序一、施工顺序安排对工程整体施工顺序科学合理规划，是完毕任务核心环节，施工顺序是施工环节上存在客观规律。遵守“先构造、后装修，先制作、后吊装”和 “先钢构、后围闭”原则，采用平行流水立体交叉作业以及合理施工流向。在进场后，一方面对原柱面进行凿除，然后进行预埋地脚锚栓。等地脚锚栓达到设计强度时，钢构造开始分批进场分批施工。待钢塔钢构造完毕后，进行铝板施工，铝板施工完后，拆除脚手架，清理现场，竣工验收。二、施工调度为了保证工程施工顺利进行和准时达到目的，及时解决施工生产中浮现问题，迅速而精确传达项目经理决策，必要建立以项目经理为核心调度体系，及时反馈上级职能部门、业主意见及施工中浮现问题，以便做出明确决策，并及时贯彻贯彻下去，保证各项管理办法顺利实行。调度体系运转状况如下：1、构成以项目经理为核心调度体系，各专业管理人员都是这一体系一种成员。2、定期准时召开有业主、设计单位协调会，解决施工中浮现问题。3、每星期召开各专业管理人员会议，理解整个项目进度、成本、筹划、质量安全、文明施工执行状况，必要时调度延伸至作业班组长。4、协调好各专业工长工作。组织好分某些项工程施工衔接，合理穿插流水作业，保证合同工期。5、监督检查施工筹划和工程合同执行状况，使人力、物力、财力定期按比例投入本工程，并使其保持最佳调节状态，保证施工生产正常进行。6、做好天气预报工作，避免因气候变化对工程施工影响。第一节 第五章施工进度筹划一、工期筹划依照业重规定，项目部在 年8 月10 日进场。按照前述总体施工顺序和原则，将总进度筹划分解为分项工程进度安排，各分项工程进度筹划分别安排如下（详见后附工程进度筹划表）：1、钢构造订购5 天；2、钢构件加工(防腐)20 天；3、钢构造安装17 天（各工序间有交叉作业）；4、围闭板安装5 天。二、保证办法为保证按期完毕本工程施工任务，采用如下工期保障办法。1、加强领导班子建设，提高施工组织能力，指挥部搞好分工协作，各负其责，加强领导层责任感、使命感，定期召开工程例会，及时发现问题，解决问题。2、加强思想教诲，开展全员劳动竞赛，掀起施工热潮，为保证工期，创造信誉尽心尽责。3、做好夏季、雨季、台风讯期及其她不利条件下施工组织工作。4、完善承包责任制，将工人奖金与施工进度挂钩，奖罚分明。5、加强筹划控制，制定合理施工筹划，对未完毕筹划要及时分析因素，调节解决，保证总工期。6、加强施工机械维修保养，投入一定量备用设备，从而保证机械设备完好率与运用率。7、加强施工组织管理，对核心性控制工期工序进行重点保障，做到各工序持续施工和流水作业。8、加强材料管理，搞好钢构件加工及采购工作，决不能由于材料而影响施工。9、加强财务管理，做到专款专用，使资金直接用于工程施工。10、解决好各种外部关系，项目部有专职人员主管外部关系，争取一种良好施工环境。11、建立强有力项目经理部，配备高效项目管理层。本工程施工项目经理、工程技术人员、质检员、安全员等均由有丰富工程施工管理经验人员担任，并针对技术、质量、安全、文明施工、后勤保障工作配备项目副经理主抓分项工作。12、实行经济承包责任制，多劳多得，优质优价，调动全体员工工作积极性。13、严格执行奖罚制度，对各个工种、工序制定严肃奖罚制度，对工期有重大影响工序实行重奖重罚。14、对于影响工期核心工序，项目经理要亲自组织力量，加班加点进行突击，关于管理人员要跟班作业，保证核心工序准时完毕。第一节 第六章项目组织机构在本工程施工中实行项目法施工管理模式，组建本工程项目经理部，对工程施工全过程进度、质量、安全、成本及文明施工等负全责。项目经理部以工程项目管理为核心，以优质、高速、安全、文明为主轴，加强动态、科学管理，优化生产要素，精心施工，在创质量优良同步，按按期完毕施工任务。一、公司选派一名二级项目经理作为本工程项目经理，负责本工程对外及对内各专业协调工作。项目经理对工程项目行使筹划、组织、协调、控制、监督、指挥职能、全权解决项目事务。项目经理部对公司实行经济责任承包。项目内部工程技术管理人员通过岗位目的责任制和行为准则来约束，共同为优质、安全、高速、低耗地完毕项目任务而努力工作。二、选派一名工程师作为技术负责人，对工程施工中技术问题进行把关，并对工程技术和质量管理进行总体控制。三、项目经理部设安全员、质量检查员、施工员、资料员、安全员和材料员。项目经理技术负责人专业工长质检员资料员安全员施工员班组班组班组四、重要管理人员（见下表）序号职务姓名职称备注1项目经理工程师2技术负责人工程师3质检员工程师4安全员工程师5施工员工程师6资料员工程师7材料员工程遇第一节 第七章拟投入物质资源为保证本工程优质、高速地顺利完毕，依照项目特点和工作量，拟从管理人员、劳动力需求、机械设备、周转材料、劳动保护用品、计量仪器、办公设施等方面做好充分准备和配备。第一节 劳动力配备作业层人员配备：施工人员均挑选有丰富施工经验和劳动技能正式工和合同工，分工种构成作业班组，挑选技术过硬、思想素质好正式职工带班。各个施工阶段劳动力需要量见下表：施工阶段工种人数钢构造安装钳工12架工11围闭板安装架工1装修安装技工8钳工2壮工1合计35 人另钢构造加工，将委托专业钢构造加工厂进行加工，钢构造加工人员由专业公司自行调配，但需保证加工质量及工期。第二节 重要机械设备配备依照本工程施工总体布置以及工程施工特点，施工机械分阶段配备阐明如下。一、钢构件制作(钢构造专业生产基地)数控火焰切割机、摇臂钻床、二氧化碳气体保护焊机、电弧焊机、抛丸除锈机、碳弧气刨等。二、钢构件运送载重汽车三、钢构件吊装5 吨挂篮、手电钻、扭矩扳手等。四、闭封板安装拉铆枪、手持式电钻第三节 劳动保护用品配备为保证施工生产顺利进行和人员安全，拟配备如下保护设备和材料： 名称 数量安全带20 条安全帽30 个 手套50 付第四节 计量仪器配备本工程拟配备计量仪器如下：编号仪器设备名称规格型号单位数量1经纬仪J2-JDA台12水平仪DS3台13干漆膜测厚仪QCC台14超声波探伤仪台15卷尺50 米把26线锤个27拉线米若干第一节 第八章施工总平面管理第一节 总平面规划依照现场实际状况，结合主体工程量分布及工期规定、施工程序，对施工现场进行科学合理规划。见平面布置图。第二节 施工总平面管理办法为了减少各种材料运距，避免无效劳动，有效地组织现场平面及立体交叉作业，最大限度运用空间，保证做到文明施工，施工平面管理工作设有专人负责，未经工地负责人批准，任何人不得任意变化。1、做到现场施工有条不紊，高质量、高速度、高效率地运转。2、钢构件、密闭板、檩条及其他材料，应依照施工进度筹划安排，分批分期进场，场地要统一规划，严格控制堆放地盘，切实贯彻贯彻科学管理，禁止随心所欲，导致挥霍、或堵塞交通运送等事故发生。3、对整个现场布置和保持，管理人员要经常督促检查并落到实处。第一节 第九章施工用电设计一、配电箱1、设立原则配电箱装设满足：(1)、干燥、通风、常温；(2)、无有毒有害可燃气体液体等介质；(3)、无外力撞击和强烈振动；(4)、无液体浸溅；(5)、无热源烘烤；(6)、防雨、防尘；(7)、周边空间应保证有足够工作空间和通道。2、配电箱选取：配电箱采用规定原则箱。3、配电箱安装：配电箱固定在坚实、稳定支架上，安装牢固，不得歪。导线进出口处加强绝缘，安装高度1.5m。4、配电箱内所有正常不带电金属部件均应作可靠保护接零，保护零线采用绿黄双色线，并通过专用接线端子板，箱内连接导线采用绝缘良好绝缘导线。接头不得松动不得有外露导电某些。配电箱应在箱门上明晰标注其编号、名称、用并作回路标志。所有配电箱门均应配锁，设专人负责管理，操作和监护。检查时间：每天巡视，上下午各一次，维修周期一周。更换熔断器必要匹配。5、该施工现场暂时用电工程中接地体和接地线敷设应遵循下述原则和规定：(1)、充分运用自然接地体，但接地电阻应不大于10。(2)、当自然接地体无法运用时，采用人工接地体。(3)、人工接地线采用6 以上园钢，通过螺栓焊接后与接地体连接。(4)、接地连接处应焊接，并保证各某些之间电气连接；在潮湿处采用可靠防潮、防腐办法。6、接地电阻：仅考虑工频接地电阻。粘土电阻率取=100(1)、当接直埋金属水管时，假定埋深0.7m，长20m 水管50 为7.5；(2)、当接基本接地体时，其接地电阻碍已由设计院部门校核：普通10；重要工程项目施工办法第一节 第一章编制根据一、广州市*公司通信铁塔制作安装工程招标文献。二、广州市*公司通信铁塔制作安装工程工程图纸。三、施工中严格执行如下规范、规定以及技术原则：(1).质量安全体系原则（GBT110000）；(2).建筑安装工程质量检查评估统一原则（GBJ300-88）；(3).钢构造设计规范（GBJ17-88）(4).门式钢架轻型房屋钢构造技术规程 （CECS102-）；(5).冷弯薄壁型钢构造技术规范（GBJ18-87）；(6).建筑构造荷载规范（GB50009-）；(7).钢构造工程施工质量验收规范（GB50205-）；(8).钢构造高强螺栓连接设计施工验收规程（JGJ82-91）；(9).建筑钢构造焊接规程（JGJ81-）(10).涂装前钢材表面锈蚀级别和除锈级别（GGB8923-88）(11).压形金属板设计施工规范(YBJ16-88)(12).钢构造设计规范(GB50017-)4、省、市、行业有关质量原则及公司原则。5、楼基本强度由原设计单位、施工单位校核。四、设计概况1、钢材对接接头规定等强焊接，焊透全截面。2、所有节点零件以现场放样为准。3、所有构件采用热镀锌解决。镀锌前必要酸洗除锈。镀锌厚度为20u-30u。防锈期为25 年。构件在安装时，不得采用电焊施工，以免损坏镀锌表面。4、所有对接焊缝为二级规定，角焊为三级规定。5、钢构件连焊缝必要在工厂预拼装。6、柱脚锚栓采用双螺。待柱安装，矫正，定位后，防止松动。7、构件在运送，吊装时，应采用加固办法防止变形和损坏。8、所有钻孔(锚栓除外)均比螺栓直径大1.5mm。9、保养规定，1 年后对全塔螺栓进行一次紧固，后来视状况而定对螺栓进行紧固，时间普通不超过三年。第一节 第二章地脚锚杆施工办法一、流程将原砼柱某些凿除，凿除高度约400mm，清理砼浮渣，孔洞至密实部位，将地脚螺栓与原砼柱内主钢筋焊接，焊接长度为400，将原砼柱学湿润，涂一层高标号水泥浆，最后浇筑C30 砼。二、螺栓丝口保护：安装完毕经验收，所有符合规定后，应及时对所有螺栓上部丝杆采用保护办法，以免在进行砼二次灌浆时损坏丝口。第一节 第三章钢构造制作工程施工办法第一节材料规定一、钢材：1、钢材品种、规格、性能等应符合现行国家产品原则和设计规定；钢板厚度及容许偏差、型钢规格尺寸及容许偏差符合其产品原则规定；钢材表面外观质量除应符合国家现行关于原则规定外，尚应符合下列规定：（1）当钢材表面有锈蚀、麻点或划痕等缺陷时，其深度不得不不大于该钢材厚度负容许偏差1/2；（2）钢材表面锈蚀级别应符合涂装前钢材表面锈蚀级别和除锈级别GB8923 规定C 级及C 级以上。（3）钢材端边或断口处不应有分层、夹渣等缺陷。2、材料应有质量证明书和材质单，并做拉伸和弯曲实验，实验合格后方可使用。二、连接材料：焊材、螺栓品种、规格、性能应符合现行国家产品原则和设计规定，并应附有出厂合格证明。普通螺栓采用Q235-B 制造，螺栓，螺母，垫圈尺寸及技术条件级别符合GB5780-86，GB41-86，GB95-85 规定。螺栓为热镀锌螺栓。高强度螺栓性能级别为10.9S。三、外装饰铝板厚度为3mm，铝板冲孔，孔径为长圆D25*50，总冲孔面积不得少于铝板30%。颜色另定。第二节重要机具设备一、机械设备：数控切割机、H 型钢组立机、埋弧自动焊机、电焊机、钻床、手持砂轮机、喷砂、翼缘矫正机、剪板机、空压机等。二、重要工具：钢板尺、角尺、卡尺、卷尺、划线规、划针、样冲、手锤、大锤等。第三节作业条件1、制作前应依照设计图放样、绘制施工详图。2、制作、检查所用量具，应进行核对，校核其精度。3、钢构件制作所用钢材、焊条、焊剂已备齐，按型号规格整洁码放备用。4、制作机具设备经维护、试用，处在良好状态。第四节操作工艺工艺流程：放样下料接料外观检查控伤钻孔检查外观检查翼缘矫正尺寸检查拼装检查成品检查镀锌解决除锈检查矫正焊接二、放样在车间内选一块面积不不大于2m15m 平整地面，清扫整顿干净，做为放样平台。在放样平台上，用1：1 比例把构件形状和尺寸用粉线弹在放样平台上，然后依照得到实际尺寸制作样板，并记录尺寸，作为切割、拼装等加工根据，同步对各构件节点板实际放样进行校核并绘制施工详图。放样容许误差（mm）项目容许偏差平行线距离和分段尺寸0.5宽度、长度0.5孔距0.5对角线差1.0三、下料1、厚度不不大于12mm 钢板采用数控切割机下料，厚度不不不大于12mm节点板、加劲板采用剪板机下料。2、依照排料图选用钢板，在其上绘制排板图，按图下料切割。下料时要预留焊接受缩及二次加工余量，数值见施工详图。下料容许偏差见下表：气割容许偏差（mm）项目容许偏差零件宽度、长度3.0切割面平面度0.05t 且不不不大于2.0割纹深度0.3局部缺口深度1.0机械剪切容许偏差(mm)项目容许偏差零件宽度、长度3.0边沿缺棱1.03、气割后钢板应清除氧化熔渣。厚度不不大于14mm 钢板，用1 米钢板尺检查间隙不不大于1.5mm、厚度不大于/等于14mm 钢板，用1 米钢板尺检查间隙不不大于1.0mm，应采用锤击或火焰校正。四、接料1、因型钢长度不够需要拼接时，采用500A 交流电焊机手工电弧焊焊接，当板厚12mm 时，为开单边V 型坡口全熔透焊缝，用气割切割50 度坡口，留2mm 钝边；当板厚为13-20mm 时，为开单边V 型坡口全熔透焊缝，用气割切割50 度坡口，留4mm 钝边，最后用手砂轮将坡口打磨平整。2、坡口两侧50mm 范畴内水、油、锈及脏物应清除干净；禁止在焊缝区以外母材上打火引弧；在坡口内引弧局部面积应熔焊一次，不得留下弧坑；绕角施焊不得在焊缝转角处引弧和熄弧。3、接料时，两板间留2mm 间隙，在焊缝两端加引弧板和引出板，其材质、规格和坡口应与焊件相似。引弧板长度应不不大于或等于60mm,宽度应不不大于或等于50mm；焊缝引出长度应不不大于或等于25mm。先焊坡口一侧，用3.2mm 焊条120A 电流打底，4.0mm 焊条260A 电流焊满坡口，翻面，碳弧气刨清根，用4.0mm 焊条260A 电流焊满。焊接完毕，焊工应清理焊缝表面熔渣和两侧飞溅物，用气割切除引弧板。碳弧工艺参数见下表：碳棒直径mm电弧长度mm空气压力MPa极性电流A气刨速度m/min61-205直流反接29005-1.04、焊工自检合格后，请质检员做外观质量检查，外观检查合格后进行超声波探伤，探伤合格后方可进入下一道工序。如焊缝内部检出缺陷，应用碳弧气刨刨去缺陷，刨去长度应在缺陷两端各加50mm，刨削深度应将缺陷完全清除，露出金属母材，并经砂轮打磨后施焊。同一条焊缝容许返修2 次，返修后焊缝应重新探伤。五、焊接1、普通规定、焊接应在构件组装质量经检查合格后进行。、焊条使用前，应按质量证明书规定进行烘焙。焊条烘干温度100150，烘焙12 小时，焊条烘干次数不适当超过2 次。、多层焊接宜持续施焊，每一层焊道焊完后应及时清理检查，清除缺陷后再焊。、焊缝浮现裂纹时，应查明因素，制定返修工艺后方可解决，禁止焊工擅自返工解决。焊缝同一部位返修次数，不适当超过两次。、禁止在焊缝区以外母材上打火引弧。在坡口内起弧局部面积应熔焊一次，不得留下弧坑。、角焊缝转角处宜持续绕角施焊，起落点距端部至少10mm；角焊缝端部不设立引弧和引出板持续焊缝，起落点距焊缝端部至少10mm，且弧坑应填满。、规定焊透对接双面焊缝和T 型接头角焊缝背面，焊前应用碳弧气刨清根，然后焊接。焊接完毕，焊工应清理焊缝表面熔渣及两侧飞溅物，检查焊缝外观质量，检查合格后，应在焊缝上打上焊工钢印备查。2、焊接办法平焊焊接：（1）平焊焊接时，依照焊条直径和焊件厚度，并结合焊接层数及焊工纯熟经验，选取适当电流。可参照下表选用。焊条与电流匹配参数焊条直径（mm）1.62.02.53.24.05.05.8电流（A）254040605080100 130160 210200 270260 300 (2) 焊条直径依照焊件厚度拟定，焊件厚度412mm，用直径45mm 焊条；厚度不不大于或等于13mm，用直径45.8mm 焊条，开坡口底层焊道采用3.2mm 焊条。（3）焊接速度保持等速，电弧长度应稳定不变，以保证焊缝外形尺寸和焊透，焊条弧长以4mm 长为宜。（4）平焊时应在焊缝起点背面10mm 处引弧，引燃后将电弧拉长到45mm，对焊缝起点进行预热，然后将电弧压到正常焊接长度，将起点熔池填满后，方可向前施焊。焊接过程中因换焊条等因素停弧而再行施焊时，应将熔池上熔渣清除干净，再按以上相似办法引弧焊接。（5）每条焊缝焊到末尾时，避免在末端灭弧，应将弧坑填满后，往焊接方向相反方向带弧，使弧坑留在焊道里边，以防止浮现咬肉和弧坑。（6）整条焊缝焊完后清除熔渣，经焊工自检无问题，方可转移部位继续施焊。立焊焊接：(1)、立焊操作工艺过程与平焊基本相似，在相似条件下，焊接电流比平焊时小1015。(2)、焊条与两边焊件夹角相等，与水平面成1530左右夹角，使电弧略向上，吹向熔池中心。(3)、每条焊缝焊到末尾时，应采用跳弧法把弧坑填满，将电弧移至熔池中央停弧。禁止将弧坑留在端部，同步，应压低电弧变换角度，使焊条与焊件垂直或电弧稍向下吹，以防止咬肉。横焊焊接：(1)、横焊基本操作工艺过程与平焊相似，焊接电流比相似条件平焊电流小1015。(2)、采用短弧焊接，电弧长度宜为24mm。(3)、横焊时，焊条应向下倾斜与水平面成15左右夹角，并向焊接方向倾斜与焊缝成7090左右夹角。3、减少焊接变形办法(1)、几种焊缝施焊时，先焊收缩变形较大横焊缝，而后焊纵向焊缝；或先焊对接焊缝，后焊角焊缝。(2)、对称布置焊缝最佳由成双数焊工同步对称施焊。(3)、焊接长焊缝时，应采用分段（或分中）退步焊法，或分层分段焊接法、减少分层次数，采用断续（间隔）施焊。(4)、对重要受力节点，采用分层分段轮流施焊，焊头遍时恰当加大电流，减缓焊速、焊接第二遍不使过热，以减少变形。(5)、防止随意加大焊肉，引起过量变形和应力集中；构件应经常翻动，使焊接弯曲变形互相抵消。4、焊接变形矫正(1)、火焰矫正：是运用氧乙炔火焰对构件变形部位进行局部加热，运用金属热胀冷缩物理性能，钢材冷却时产生冷缩应力来矫正变形。加热方式有点状加热、线状加热和三角形加热等，火焰加热温度普通为700左右，不应超过900，加热应均匀，不得有过热、过烧现象。(2)、人工矫正：用人工锤击焊缝办法。锤子用木锤，如用铁锤时应放平垫，亦可配合火焰加热，然后放在平垫上，在凸面部位垫上平锤，再用大锤趁热敲打矫正。5、焊缝检查 (1)、型钢焊缝为二级焊缝，仅作外观检查，应在焊缝冷却到工作环境温度后方可进行检查。用肉眼和焊缝量规检查焊缝和母材有无裂纹、缺陷及焊脚尺寸大小。(2)、焊缝波纹应均匀，不得有裂纹、未熔合、夹渣、焊瘤、咬边、弧坑、和针状气孔等到缺陷，焊接区无飞溅残留物。如有气孔、夹渣等缺陷应用气刨清除干净后补焊，咬边、焊脚尺寸局限性应补焊。(3)、焊缝位置、外型尺寸必要符合设计图和施工图规定。焊缝外观检查质量原则及外形尺寸容许偏差见下表。焊缝外观检查质量原则项目焊缝质量原则气孔直径不大于或等于1.0mm 气孔在100mm 长度范畴内不得超过5个咬边深度不超过0.5mm ，合计总长度不超过焊缝长度20%贴角焊缝外形尺寸容许偏差项目容许偏差（mm）Hf6Hf6焊脚尺寸+1.5 0+3.0 0焊缝余高+1.5 0+3.0 0六、几何尺寸检查经外型尺寸偏差检查合格后，方可作为半成品转入下一道工序。长度尺寸偏差如下：钢支撑：l/1500 且不不不大于15.0mm；如超过上述偏差，必要进行返修，合格后方可转入下一工序。七、钻孔、1、钻孔前先用钢板尺、划针、划规在节点板上划出孔中心和直径，用样冲在孔中心和圆周（90位置）打5 只样冲眼，孔中心样冲眼应大而深，作为钻头定心用。2、将数块未划线节点板重叠放于钻床工作台上，已划线节点板放于最上层，四周对齐，用压板压牢或四周点焊后压牢，将数块节点板重叠钻孔，但普通重叠厚度不超过50mm。3、拼装前应检查孔形状、位置偏差，如超过规定容许值，可采用E43 焊条补焊后重新钻孔，禁止采用钢块填塞。孔及孔距容许偏差见下表：螺栓孔容许偏差 (mm)项目允许偏差直径1.5圆度2.0垂直度0.03t 且不不不大于2.0螺栓孔容许偏差(mm)项 目 容许偏差500501-12001200同一组内两孔间距离1.01.5-相邻两组端孔间距离1.52.02.5八、拼配1、在车间内选一不不大于2m9m 平整地面，铺上厚度不不大于8mm 钢板（如长度不够可拼接），按放样尺寸加上施工详图规定收缩量（如为出模以便加垫板，还应加上垫板厚度），在梁或柱节点板处垂直地面焊两块节点板做为胎模。2、将节点板和焊接完型钢置于胎模中，节点板与胎模用螺栓固定，调节长度尺寸和角度符合图纸规定，用4mm 电焊条点焊，焊缝高度不不不大于4mm，长度不不大于40mm，间距宜为500-600mm,并应填满弧坑。3、定位焊必要由获得焊工合格证工人施焊。4、定位焊接完毕，取出构件，按图纸所示位置对筋板定位焊。九、除锈1、本工程除锈级别为酸洗。2、酸洗除锈，然后是清洗。这两道工序不彻底均会给防腐蚀留下隐患。因此必要解决彻底。对施工时，应当避免设计出具备相贴合面构件，以免贴合面缝隙中酸洗不彻底或酸液洗不净。导致镀锌表面流黄水现象十、镀锌：除锈后钢构件浸入600左右高温融化锌液中，使钢构件表面附着锌层，锌层厚度对5mm 如下薄板不得不大于20-30m，从而起到防腐蚀目。热浸锌是在高温下进行。对于管形构件应当让其两端开敞。若两端封闭会导致管内空气膨胀而使封头板爆裂，从而导致安全事故。若一端封闭则锌液流通不畅，易在管内积存。十一、喷号按设计图或施工图所标注图号，在涂装后构件明显之处用白色油漆喷涂构件号。第一节 第四章钢构造安装工程、铝板施工办法第一节材料规定一、钢构件：钢构件型号、数量、质量符合设计规定和钢构造工程施工质量验收规范规定，具备出厂合格证，配套资料齐全。二、连接材料：焊条、螺栓等连接材料均有质量证明书，并符合设计规定和有关规范规定。第二节重要机具一、起重设备：5T 挂篮；二、运送设备：载重汽车和平板拖车；三、重要工具及量具：大板手，钢丝绳、棕绳、卡环、绳夹、倒链、千斤顶、扳手、撬杠、钢尺、线坠、经纬仪、水准仪、塔尺等。第三节作业条件1、预埋锚栓已经完毕,2、钢构件已运进现场,按平面布置规定堆放，并按构件明细表及施工规范规定对钢柱进行全面检查核对，涉及型号、数量、规格、外观质量、连接件位置等，均应符合规定。3、复查基本，涉及基本定位轴线、基轴线和标高、支承面平整度、地脚螺栓位置和伸出长度，均应符合设计规定；不合规定应会同设计部门进行解决。4、准备连接件，将各关于构件间连接件事先安装在钢构件设计位置上,以减少高空作业。5、对起重设备进行保养维修、试运转、试吊，使其保持完好状态。准备好吊装用工具、材料以及电、氧焊设备。6、备好供施工人员高空作业上下梯子、扶手、操作平台(或脚手架)、栏杆等。第四节施工工艺工艺流程现场拼接构件绑扎吊装校正固定检验支撑系杆安装檩条安装拉条平台安装安装铝板检查验收二、现场拼装1、拼装前，应在地脚上柱注中心轴线。2、拼装时上下柱垫平，用撬杠或千斤顶拨动上下柱，使上下中心线对齐，用拉通线或用经纬仪观测办法进行检查。上下翼板错位不得不不大于1mm；缝隙处坡口角度偏差不得不不大于5，装上安装定位连接件。三、构件绑扎1、构件绑扎采用一点绑扎,绑扎点应在重心上方。四、支撑、檩条、拉条安装1、安装好地脚后，再安装支撑及系杆，以形成一种空间稳定体系。2、檩条安装前，应对其尺寸孔距进行检查，安装完后对其垂直度进行调节，最后拧紧螺栓，对其错孔可进行扩孔，矫正，最后使其垂直度、弯曲矢高、间距符合规范规定。2、檩条安装檩条安装工艺规定：檩条再安装之前必要按图纸进行放线，每安装完一跨必要进行复测，要待校正构造后，方可拧紧。檩条安装按排序先安半跨，再安另半跨。待檩条安装完毕，将拉条连接，形成稳定支撑体系。五、钢构造安装要点（1） 摩擦系数：其中F 为抗滑移实验所测得使试件产生初始滑移力，nf 为摩擦面数， 为与F 相应螺栓拧紧预拉力实测值之和。（2） 扭矩系数：其中d 为螺栓公称直径(mm)，M 为施加扭矩值（NM ），P 为螺栓预紧力。10.9 级高强度大六角螺栓连接必要保证扭矩系数K 平均值为0.1100.150。其原则偏差应不大于等于0.010。（3） 初拧扭矩：为了缩小螺栓紧固过程中钢板变形影响，可用二次拧紧来减小先后拧紧螺栓之间互相影响。螺栓第一次拧为初拧，使其轴力宜达到原则轴力60%80%。（4） 终拧扭矩：螺栓最后紧固用扭矩为终拧扭矩
