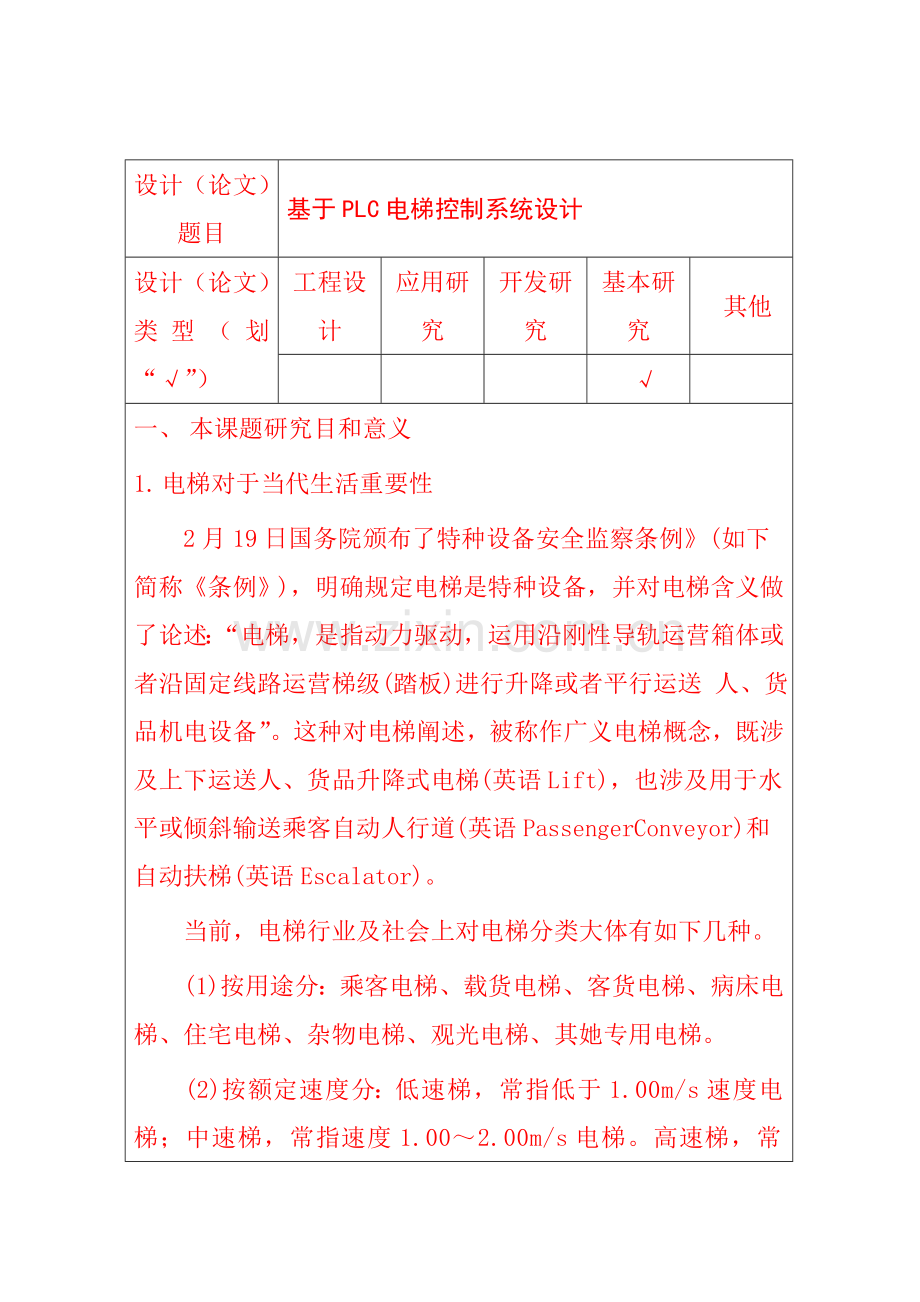

基于PLC的电梯控制系统开题报告样本.doc

设计（论文）
题目
基于PLC电梯控制系统设计
设计（论文）
类型（划“√”）
工程设计
应用研究
开发研究
基本研究
其他

√

一、 本课题研究目和意义
1. 电梯对于当代生活重要性
2月19日国务院颁布了特种设备安全监察条例》(如下简称《条例》)，明确规定电梯是特种设备，并对电梯含义做了论述：“电梯，是指动力驱动，运用沿刚性导轨运营箱体或者沿固定线路运营梯级(踏板)进行升降或者平行运送 人、货品机电设备”。这种对电梯阐述，被称作广义电梯概念，既涉及上下运送人、货品升降式电梯(英语Lift)，也涉及用于水平或倾斜输送乘客自动人行道(英语PassengerConveyor)和自动扶梯(英语Escalator)。
当前，电梯行业及社会上对电梯分类大体有如下几种。
(1) 按用途分：乘客电梯、载货电梯、客货电梯、病床电梯、住宅电梯、杂物电梯、观光电梯、其她专用电梯。
(2) 按额定速度分：低速梯，常指低于1.00m/s速度电梯；中速梯，常指速度1.00～2.00m/s电梯。高速梯，常指速度不不大于2.00m/s电梯。超高速梯，速度超过5.00m/s电梯。
(3) 按拖动方式分：交流电梯、直流电梯、液压电梯、齿轮齿条式电梯、螺旋式电梯。
(4) 按控制方式分：手柄操纵控制电梯、按钮控制电梯、信号控制电梯、集选控制电梯、向下集选控制电梯、并联控制电梯、群控电梯、智能控制电梯[3]。
其她分类方式尚有：按电梯有无司机分类等。
2. 电梯PLC控制系统特点与长处
当前广泛使用电梯控制办法有PLC控制，继电器控制，单片机控制等。其中PLC电梯控制系统应用最为广泛。由于其具备如下特点：
（1）可靠性
PLC不需要大量活动元件和连线电子元件。它连线大大减少，与此同步，系统维修简朴。维修时间短。 PLC采用了一系列可靠性设计办法进行设计，例如：冗余 设计，断电保护，故障诊断和信息保护及恢复。
PLC有较高易操作性，它具备编程简朴，操作以便，维修容易等特点，普通不容易发生操作错误。
PLC是为工业生产过程控制而专门设计控制装置，它具备比通用计算机控制更简朴编程语言和更可靠硬件。采用了精简化编程语言。编程出错率大大减少。
（2）易操作性
对PLC操作涉及程序输入和程序更改操作。程序输入直接可以显示，更改程序操作也可以直接依照所需要地址编号或接点号进行搜索或顺序寻找，然后进行更改。
PLC有各种程序设计语言可供使用。由于梯形图与电气原理图较为接近。容易掌握和理解。
PLC具备自诊断功能对维修人员维修技能规定减少。当系统发生故障时，通过硬件和软件自诊断。维修人员可以不久找到故障部位。
（3） 灵活性
PLC采用编程语言有梯形图、布尔助记符、功能表图、功能模块和语句描述编程语言。编程办法多样性使编程简朴、应用面拓展。
操作十分灵活以便，监视和控制变十分容易[4]。
3.以上特点使电梯PLC控制系统具备可靠性高，程序设计以便灵活，抗干扰能力强，运营稳定等诸多长处，此后电梯PLC控制系统还会得到更广泛使用。

二、 本课题重要研究内容（提纲）
1.电梯PLC控制系统特点与长处
2.PLC选型，选取出适合PLC来完毕对电梯控制
3.电梯PLC控制系统实现基本功能
4.拟实现功能手段，实现对电梯上下控制
5. 自己设计流程
三、 文献综述（国内外研究状况及其发展）
1． 电梯由来
好久此前，人们就使用某些原始升降工具运送人和货品，这些升降工具驱动力普通是人力或畜力。19世纪初，在欧美开始用蒸汽机作为升降工具动力。1845年，第一台液压驱动升降机研制成功，液压驱动介质是水。尽管升降工具被一代代富有革新精神工程师们进行不断改进，然而被工业界普遍承认升降机仍未浮现， 直到185 2 年世界第一台安全升降机诞生。
1852年，美国纽约杨克斯机械工程师奥斯先生创造了世界第 1台 安全升降机。 1857年3年23日，奥斯公司在纽约为一座专营法国瓷器和玻璃器皿商店安装了世界上第一台客运升降机。1862年，奥斯公司采用单独蒸汽机控制升降机问世。1878年，奥斯公司在纽约百老汇大街155号安装了第 1台水压式乘客升降机。1889年12月，奥斯公司在纽约第玛瑞斯特大楼成功安装了1台直接连接式升降机。这是以直流电动机为动力世界第1台电力驱动升降机，从此诞生了名副其实电梯[1]。
2． 电梯对于当代生活重要性
有了电梯，摩天大楼才得以崛起，当代都市才得以长高。据预计，当前全球在用电梯已超过635万台，其中垂直电梯约610万台，自动扶梯和自动人行道约25万台。电梯已成为人类当代生活中广泛使用运送工具。电梯，为人们快捷高效舒服当代化生活提供了保障，没有了电梯，当代化楼宇将陷于瘫痪。
3． 电梯技术发展将来展望
电梯普及给人们生活带来了极大优越性，而电梯技术也只有不断发展才干更好地满足高层建筑及其群体需要。展望将来，电梯发展趋势应涉及如下几点：
（1） 无机房电梯
无机房电梯不单单是电梯有无机房简朴局部改进，而是涉及到一系列技术问题，如曳引系统、控制柜、限速器等安装位置以及轿厢、极限开关、缓冲器等部件，都要进行重新设计，变更部件尺寸与安装位置也要重新考虑。它是电梯发展过程中一次意义深远变革，它所采用某些核心技术将会被进一步推广用到其他电梯产品上，进而增进整个电梯行业技术进步。
（2） 智能网络化控制
电梯智能网络化控制随着计算机和通信技术发展，使得整个大厦实现智能化管理， 电梯被纳入管理范畴之内。
（3） 绿色电梯
绿色电梯研究重要在电梯制造、配备及安装、使用过程中节能和减少环境污染等方面。
（4） 远程监控系统
远程监控系统应用，使得电梯状态监控智能可以在监控中心就可以监测到电梯运营状态，监控中心随时可以监控电梯发生故障，并且可以诊断出故障类型和发
生位置，使电梯维护更加安全、以便。
（5） 全微机化电梯
全微机化电梯开发和使用，是电梯发展趋势一种重要方向。全微机化电梯是指电梯传动系统及操纵控制系统方面实现微机控制电梯。随着当代微机技术不断进
步和完善，全微机化电梯(涉及单微机控制电梯、多微机控制电梯及人工智能控制电梯) 必将全面满足人们对电梯高质量，高水平，高原则规定。
除以上几方面外，诸如IC卡智能管理系统，应用模糊理论和神经网络技术群管理系统，以及数码技术、声控技术、载波技术等也将在电梯技术领域中得到推广和发展[5]。
四、 拟解决核心问题
1.PLC选型
2.电梯PLC控制系统实现基本功能
3.拟实现功能手段
五、研究思路和办法
（一） PLC选型：
基于学校调试与实验条件，选取欧姆龙PLC。
（二） 电梯PLC控制系统实现基本功能：
(1) 电梯运营到位后，具备手动及自动开关门功能
(2) 电梯每一层面均有升降及轿厢所在楼层批示灯显示
(3) 每层楼厅均有输入（分上行和下行）按钮召唤电梯
(4) 具备自动定向，顺向截梯、反向保号，外呼记忆，自动开/ 关门，停梯消号，自动达层等功能
(5) 电梯能在一定条件下进行启动，加速和换速
（三） 拟实现功能手段
（1）当电梯轿厢或者厅门呼喊按钮按下时，依照检测到上行或下行指令给出相应信号,从而控制电梯驱动电机进行相应动作。当有各种呼喊信号到达时，执行方式为优先响应电梯运营方向上信号，再响应另一方向上信号。对未及时响应信号进行保存。
（2）电梯正常状态下以迅速启动，当要到达需要停止楼层时，给出换速信号控制拖动电机转为慢速运营，以保证电梯平稳停止在目的位置。
（3）轿箱内各层门厅控制按钮：轿箱内楼层选取数字键1——5，各层门厅按钮，除一层只设立上升按钮，五层只设立下降按钮外，其她几层设立上升和下降按钮。
（4）楼层显示用7段LED显示屏实现
（5）电梯升降由交流异步电动机实现
六、本课题进度安排
1.第一周熟悉设计任务
2.第二周实习并收集和查阅资料
3.第三周书写开题报告
4.第四到十周硬、软件电路设计
5.第十一周系统调试，书写设计阐明书
6.第十二周收集资料，书写毕业设计报告
7.第十三周写答辩提纲，并准备答辩

七、 参照文献
参照文献：
[1] 石天. 电梯史话[J].湖南安全与防灾，.1：46-47
[2] 孙立新，王彦涛. 对电梯分类探讨[J].China Elevator，.12，15（23）:38
[3] 芮静康. 电梯电气控制技术[M].北京：中华人民共和国建筑工业出版社，：1-5
[4] 李华. 可编程控制器（PLC）在电梯设计中重要作用[J].科技与经济，.3：170
[5] 许诺，陈鹏. 电梯历史回眸与发展展望[J].工程建设与设计，.1：22
[6] 黄桂梅,刘永立. PLC电梯控制系统设计与实践[J].制造业自动化,,04:81-82,90.
[7] 廖映华等.PLC在电梯模型控制系统中应用[J].机械制造与自动化,114-116
[8] 黄金花. 应用PLC进行电梯控制[J].电子学报,.3:219-221,225
[9] 崔广泉. 可编程控制器在电梯控制中应用[J].东北电力技术,(7):50-52
[10]林海波. PLC在电梯控制系统设计中应用[J].长春工程学院学报,,4(1):61-63
[11]刘美俊. PLC在交流电梯控制系统中应用[J].机床电器,(1):27-28,37
[12]陈家盛. 电梯实用技术教程[M].北京：中华人民共和国电力出版社，
[13]叶安丽. 电梯控制技术[M].北京：机械工业出版社，
[14]刘霞. PLC在电梯控制系统中应用[J].电气应用，，27（4）：49-51
[15]王秀英，郑海英. PLC技术在电梯运营中应用[J].辽宁工业大学学报，，28（2）：88-90
[16]张海龙，高东红. 几种电梯运营模式比较和应用[J].数学实践与结识，，38（10）：65-69
