单片机专业课程设计-16个LED灯的多样显示控制器.doc

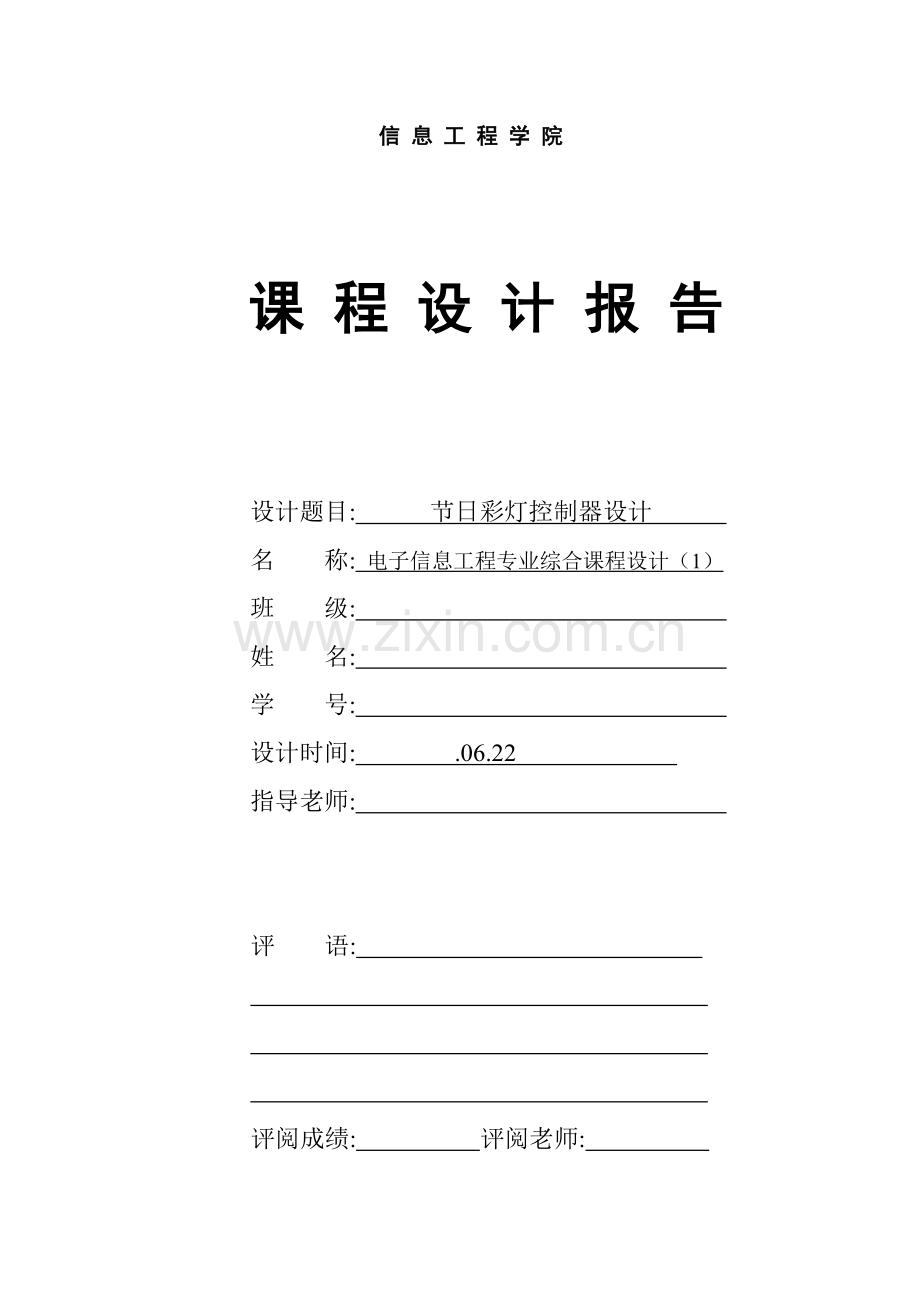

信 息 工 程 学 院 课 程 设 计 报 告设计题目: 节日彩灯控制器设计 名 称: 电子信息工程专业综合课程设计（1）班 级: 姓 名: 学 号: 设计时间: .06.22 指导老师: 评 语: 评阅成绩: 评阅老师: 目录一、课程设计性质和目标1二、课程设计要求12.1 设计题目12.2 设计要求1三、关键仪器设备及软件1四、课题分析及设计24.1 设计任务24.2 设计方案24.3 系统硬件设计24.3.1 单片机最小系统34.3.2 控制电路介绍64.3.3 Proteus电路仿真图74.4 软件设计74.4.1 程序步骤图74.4.2 软件程序及分析8五、组装调试125.1 硬件12六、总结13一、课程设计性质和目标学习基础理论在实践中综合利用初步经验，掌握电路设计基础方法、设计步骤，培养综合设计和调试能力；掌握汇编语言程序设计方法；培养实践技能，提升分析和处理实际问题能力。二、课程设计要求2.1 设计题目节日彩灯控制器设计。2.2 设计要求设计一个16个LED灯多样显示控制器。1.选择两个I/O端口控制16个LED流水灯。2.设置四个按键K1K4，按下K1跑马灯，K2鸳鸯戏水，K3双流水灯，K4则循环三种控制方法。3.跑马灯：共16个LED逐次点亮，每隔100ms点亮一个LED，点亮100ms后关闭，然后继续上次操作。4.鸳鸯戏水灯：第一次单数灯点亮，延时100ms，关闭，然后双数灯点亮，延时100ms，关闭，然后继续上次操作。5.双流水灯：16个LED依次向中间点亮，间隔100ms，再依次向两边扩散点亮，间隔100ms，然后继续上次操作。三、关键仪器设备及软件计算机、KeilC51软件、Proteus软件、单片机AT89C51、LED灯、电阻、拨码开关、晶振。四、课题分析及设计4.1 设计任务彩灯用16个发光二极管替换；电路含有控制16个LED灯逐一点亮、单数点亮、双数点亮、扩散点亮等功效（用4个按键切换LED显示状态）；彩灯两灯移动时间间隔为100ms。4.2 设计方案本课题使用AT89C51单片机时无须外扩存放器。所以，本流水灯实际上就是一个带有16个发光二极管单片机最小应用系统，即为由发光二极管、晶振、复位、电源等电路和必需软件组成单个单片机。假如要让接在P0.0口和P2.0口16个LED亮起来，那么只要把P0.0口和P2.0口电平变为低电平就能够了；相反，假如要接在P0.0口LED熄灭，就要把P0.0口电平变为高电平；同理，接在P0.1P0.7口其它7个LED点亮和熄灭方法同以上LED。所以，要实现流水灯功效，我们只要将发光二极管LED1LED16依次点亮、熄灭，16只LED灯便会一亮一暗做流水灯或跑马灯了。一样道理，能够让16个灯上移或下移点亮，全亮、全灭。在此我们还应注意一点，因为人眼视觉暂留效应和单片机实施每条指令时间很短，我们在控制二极管亮灭时候应该延时一段时间，不然我们就看不到“流水”效果了。4.3 系统硬件设计AT89C51是一个带4K字节FLASH存放器（FPEROMFlash Programmable and Erasable Read Only Memory）低电压、高性能CMOS8位微处理器，俗称单片机。AT89C2051是一个带2K字节闪存可编程可擦除只读存放器单片机。单片机可擦除只读存放器能够反复擦除1000次。该器件采取ATMEL高密度非易失存放器制造技术制造，和工业标准MCS-51指令集和输出管脚相兼容。因为将多功效8位CPU和闪速存放器组合在单个芯片中，ATMELAT89C51是一个高效微控制器，AT89C2051是它一个精简版本。AT89C51单片机为很多嵌入式控制系统提供了一个灵活性高且价廉方案。外形及引脚排列图4.1所表示。图4.1 AT89C51单片机芯片引脚4.3.1 单片机最小系统（1）P0口介绍P0口为一个8位漏级开路双向I/O口，每脚可吸收8TTL门电流。当P0口管脚第一次写1时，被定义为高阻输入。P0能够用于外部程序数据存放器，它能够被定义4为数据/地址低八位。在FIASH编程时，P0口作为原码输入口，当FIASH进行校验时，P0输出原码，此时P0外部必需接上拉电阻（2）P1口介绍P1口是一个内部提供上拉电阻8位双向I/O口，P1口缓冲器能接收输出4TTL门电流。P1口管脚写入1后，被内部上拉为高，可用作输入，P1口被外部下拉为低电平时，将输出电流，这是因为内部上拉缘故。在FLASH编程和校验时，P1口作为低八位地址接收。（3）P2口介绍P2口为一个内部上拉电阻8位双向I/O口，P2口缓冲器可接收，输出4个TTL门电流，当P2口被写“1”时，其管脚被内部上拉电阻拉高，且作为输入。并所以作为输入时，P2口管脚被外部拉低，将输出电流。这是因为内部上拉缘故。P2口当用于外部程序存放器或16位地址外部数据存放器进行存取时，P2口输出地址高八位。在给出地址“1”时，它利用内部上拉优势，当对外部八位地址数据存放器进行读写时，P2口输出其特殊功效寄存器内容。P2口在FLASH编程和校验时接收高八位地址信号和控制信号。（4）P3口介绍P3口管脚是8个带内部上拉电阻双向I/O口，可接收输出4个TTL门电流。当P3口写入“1”后，它们被内部上拉为高电平，并用作输入。作为输入，因为外部下拉为低电平，P3口将输出电流（ILL）这是因为上拉缘故。P3口也可作为AT89C51部分特殊功效口。复位系统（5）上电复位电路AT89C51上电复位电路图4.2所表示，只要在RST复位输入引脚上接一电容至Vcc端，下接一个电阻到地即可。对于CMOS型单片机，因为在RST端内部有一个下拉电阻，故可将外部电阻去掉，而将外接电容减至1F。上电复位工作过程是在加电时，复位电路经过电 容加给RST端一个短暂高电平信号，此高电平信号伴随Vcc对电容充电过程而逐步回落，即RST端高电平连续时间取决于电容充电时间。为了确保系统能够可靠地复位，RST端高电平信号必需维持足够长时间。上电时，Vcc上升时间约为10ms，而振荡器起振时间取决于振荡频率，如晶振频率为10MHz，起振时间为1ms；晶振频率为1MHz，起振时间则为10ms。在图复位电路中，当Vcc掉电时，肯定会使RST端电压快速下降到0V以下，不过，因为内部电路限制作用，这个负电压将不会对器件产生损害。另外，在复位期间，端口引脚处于随机状态，复位后，系统将端口置为全“l”态。假如系统在上电时得不到有效复位，则程序计数器PC将得不到一个适宜初值，所以，CPU可能会从一个未被定义位置开始实施程序。图4.2 上电复位电路（6）手动复位电路手动按钮复位需要人为在复位输入端RST上加入高电平。通常采取措施是在RST端和正电源Vcc之间接一个按钮。图4-3所表示，当人为按下按钮时，则Vcc+5V电平就会直接加到RST端。手动按钮复位电路如所表示。因为人动作再快也会使按钮保持接通达数十毫秒，所以，完全能够满足复位时间要求。图4.3 手动复位电路（7）晶振系统晶振是给单片机提供工作信号脉冲.这个脉冲就是单片机工作速度.比如12M晶振.单片机工作速度就是每秒12M.单片机内部也有晶振，接外部晶振能够或得更稳定频率。因为晶振和单片机脚XTAL0和脚XTAL1组成振荡电路中会产生偕波(也就是不期望存在其它频率波),这个波电路影响不大,但会降低电路时钟振荡器稳定性，图4.4所表示。80C51型单片机内有一高增益反相放大器，按图连接可组成自激振荡电路，振荡频率取决于石英晶体振荡频率，范围可取1.212MHz，C01.C02关键起频率微调和稳定作用，电容值可取530Pf。图4.4 晶振电路4.3.2 控制电路介绍（1）按键机械式按键再按下或释放时，因为机械弹性作用影响，通常伴随有一定时间触点机械抖动，然后其触点才稳定下来。抖动时间长短和开关机械特征相关，通常为510 ms，图4.5所表示。图4.5 按键控制电路（2）LED电路LED 显示器含有功耗低，接口控制方便等优点，能直接和单片机接口，可方便地实现多种不一样操作。16个发光二极管L1-L16分别接在单片机P0.0-P0.7，P2.0-P2.7。输出“0”，发光二极管亮。图4.6 LED显示电路4.3.3 Proteus电路仿真图图4.7 电路原理图4.4 软件设计4.4.1 程序步骤图开始读入四个开关状态判定开关状态灯依次向下移动、单、双数灯亮向中间亮循环前面三种无输入图4.9 主程序步骤图在主程序中，应该尽可能使得任务简化，不要让中止服务程序作过多复杂任务，而要尽可能把这些复杂任务放到主程序中间去完成。中止步骤图所表示。去抖功效：读入键值，存入地址，然后延迟10ms后，也就是一个很短时间以后，再次读入一个键值，两次键值相比较，假如一样则不是因为外部原因抖动产生按键，假如不一样则说明是别原因产生按键抖动。这么一个程序就能够去除因为抖动产生错误输入信号。4.4.2 软件程序及分析（1）关键程序分析：#include /定义8051寄存器头文件#include /定义intrins.h函数#include /定义数学函数#include #define u8 unsigned char /定义无符号字符#define s8 signed char#define u16 unsigned short /定义无符号整型#define s16 signed short #define u32 unsigned int /定于无符号整型#define s32 signed int #define fp32 float /定义浮点数#define fp64 double /双倍精度浮点数#define INT8U unsigned char#define INT16U unsigned intsbit K1 = P10;/按键1sbit K2 = P11;/按键2sbit K3 = P12;/按键3sbit K4 = P13;/按键4#define KEY_CHK_TIM 10 /按键检测时间 u8 _g_key_value; /获取到按键值跑马灯数组：code u16 dispcode16= 0xfeff,0xfdff,0xfbff,0xf7ff,0xefff,0xdfff,0xbfff,0x7fff,0xfffe,0xfffd,0xfffb,0xfff7,0xffef,0xffdf,0xffbf,0xff7f;双流水灯数组：code u16 dispcode116=0xfe7f,0xfc3f,0xf81f,0xf00f,0xe007,0xc003,0x8001,0x0000,0x7ffe,0x3ffc,0x1ff8,0x0ff0,0x07e0,0x03c0,0x0180,0x0000;定时器初始化函数：void time_init(void) TMOD |= 0x01; TH0 = 0xf8; TL0 = 0x2f; /设定定时器初值(65535-63535)大约60ms TR0 = 1; /打开定时器 ET0 = 1; /开中止 EA = 1; ES = 1; （2）跑马灯运行方法：void disp0(void) /调用前面跑马灯数组u8 i; /定义ifor(i = 0 ;i8; / P0口运行第二行数组P2 = dispcodei; /P1口运行第一行数组delay_ms(100); /延时100ms（3）鸳鸯灯运行方法：void disp1(void) delay_ms(100); /延时100ms P0 = 0xaa; /P0口8个LED单数亮 P2 = 0xaa; /P0口8个LED灯亮 delay_ms(100); P0 = 0x55; /双数灯亮 P2 = 0x55; /双数灯亮 delay_ms(100); /延时100ms（4）双流水灯运行方法：void disp2(void)u8 i;for(i = 0 ;i8; /P0口运行第二行数组，逐一点亮，向中间P2 = dispcode1i; /P2口运行第一行数组，逐一点亮，向中间delay_ms(100);for(i = 8 ;i8; /向两边亮P2 = dispcode1i; /向两边亮delay_ms(100); /延时100ms （5）按键扫描函数：void key_scan(void)staticu16 k1_pre_kep_tim = 0; /k1按键按下保持时间staticu8k1_press_flag = 0; /k1按键按下标志staticu8k1_short_press_flag=0; /k1短按触发标志staticu16 k2_pre_kep_tim = 0; /k2按键按下保持时间staticu8k2_press_flag = 0; /k2按键按下标志staticu8k2_pre_ctn_tim=0; /按键连续触发间隔延时计数staticu16 k3_pre_kep_tim = 0; /k3按键按下保持时间staticu8k3_press_flag = 0; /k3按键按下标志staticu8k3_pre_ctn_tim=0; /k1短按触发标志staticu16 k4_pre_kep_tim = 0; /k4按键按下保持时间staticu8k4_press_flag = 0; /k4按键按下标志if (K1 = 1) /当按键松开为真k1_pre_kep_tim = 0; /k1按键按下保持时间清零k1_press_flag = 0; /k1按键按下标志清零if (k1_short_press_flag =1 ) /短按标志为1k1_short_press_flag = 0; /短按标志清零_g_key_value = 1; /触发1号短按键else if (k1_press_flag = 0)k1_pre_kep_tim+; /累加定时中止次数if (k1_pre_kep_tim KEY_CHK_TIM)k1_short_press_flag = 1; /短按标志置1if (k1_pre_kep_tim 300)k1_pre_kep_tim = 0; /中止计数清零k1_short_press_flag = 0;/清除按键短按有效标志k1_press_flag = 1;/自锁按键置位,避免一直触发_g_key_value = 11;/触发长按（6）主程序：if (con_f = 1)disp0(); /只运行跑马灯if (con_f = 2)disp1(); /只运行鸳鸯灯if (con_f = 3)disp2(); /只运行双流水if (con_f = 4)disp0(); /循环以上三种disp1();disp2(); 五、组装调试5.1 硬件硬件包含MCS-51单片机，LED发光二极管，晶振，电容，开关，电源，电阻及导线。将全部硬件配齐，按电路原理图组装好电路，在电路板上一一对应，全部硬件准备就绪后，接通电源，软硬结合。首先用烧录软件给单片机芯片加载*.hex文件，等候加载完成，运行电路。当按下K1时，跑马灯开始，16个LED灯从上到下逐一点亮，第一个灯亮，然后灭，然后每个间隔时间为100ms；当按下K2时，鸳鸯灯开始，16个LED灯先单数亮，然后双数亮，间隔时间也是100ms；当K3按下时 ，双流水灯开始，16个LED灯依次往中间移动，然后再依次往外移动，亮过灯不熄灭；当K4按下时，循环以上三种亮灯方法。最终实现功效，演示以下图5.1所表示。图5.1 实物演示图六、总结经过一段时间努力，我们顺利完成了这次单片机课设。这是一个磨练意志过程。从课题选择开始，计算器设计、硬件和软件系统设计、到最终Proteus软件仿真完成，这其中经历了很多困难，不过更关键是在这个过程中我得到了很大锻炼。首先经过C51单片机等部分器件设计让我学习和掌握了单片机技术基础知识和技术关键点，也使以前学很多知识全部得到了利用；其次在用Proteus软件画电路图时，然后再转换成一维WORD中进行编辑，这个过程中让我掌握了计算机辅助设计技术。当然，这是一个需要不停尝试，不停校核，不停修改，最终完成一个合理设计过程。需要是细心和耐心。在很大程度上培养了我拼搏工作精神。使我受益匪浅，愈加明确了自己专业方向。了解了在单片机系统中扩展简单I/O接口方法. 外部中止技术基础使用方法，掌握了中止处理程序编程方法，掌握51系列单片机基础硬件结构及工作原理，掌握51系列单片机C语言及基础程序设计方法；学习并掌握在PROTEUS仿真环境中进行调试基础方法。顺利准期完成此次课程设计给了我很大信心，让我了解专业知识同时也对本专业发展前景充满信心，经过对单片机系统学习。对部分LED设计做了部分必需改善。同时对自己改善也做了真实仿真。达成了预期目标。不过在改善过程里也发觉了自己很多不足。这会在以后学习生活里不停提升，逐步完善自己。
