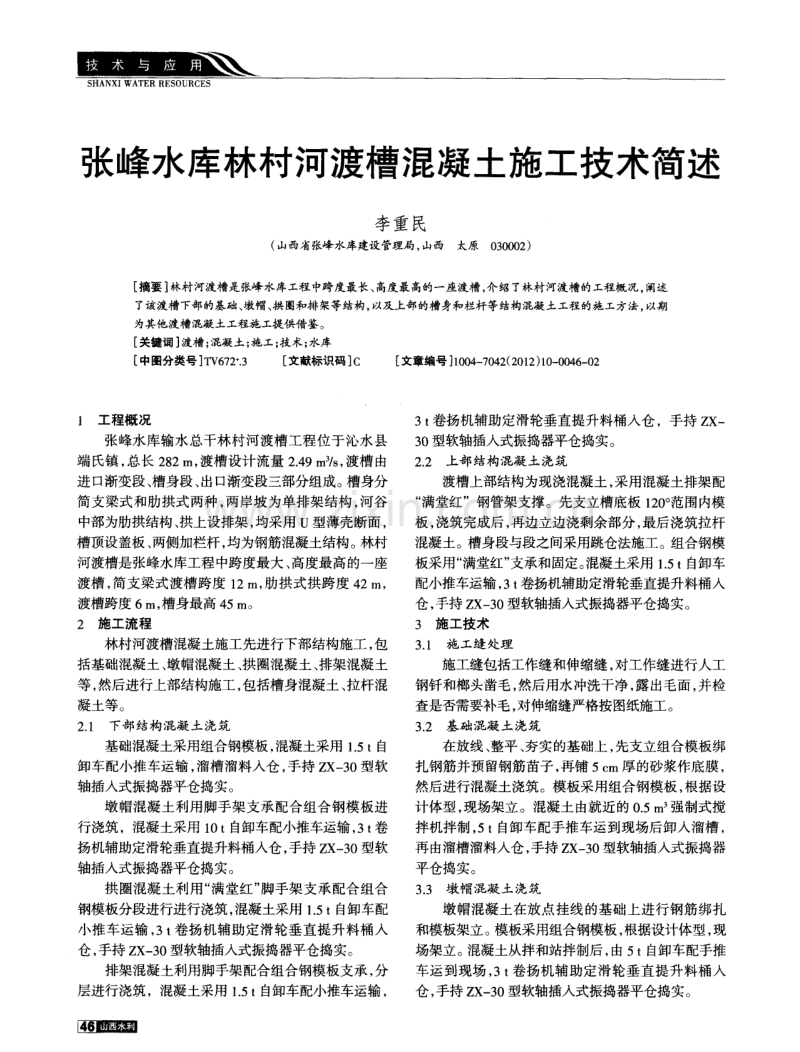

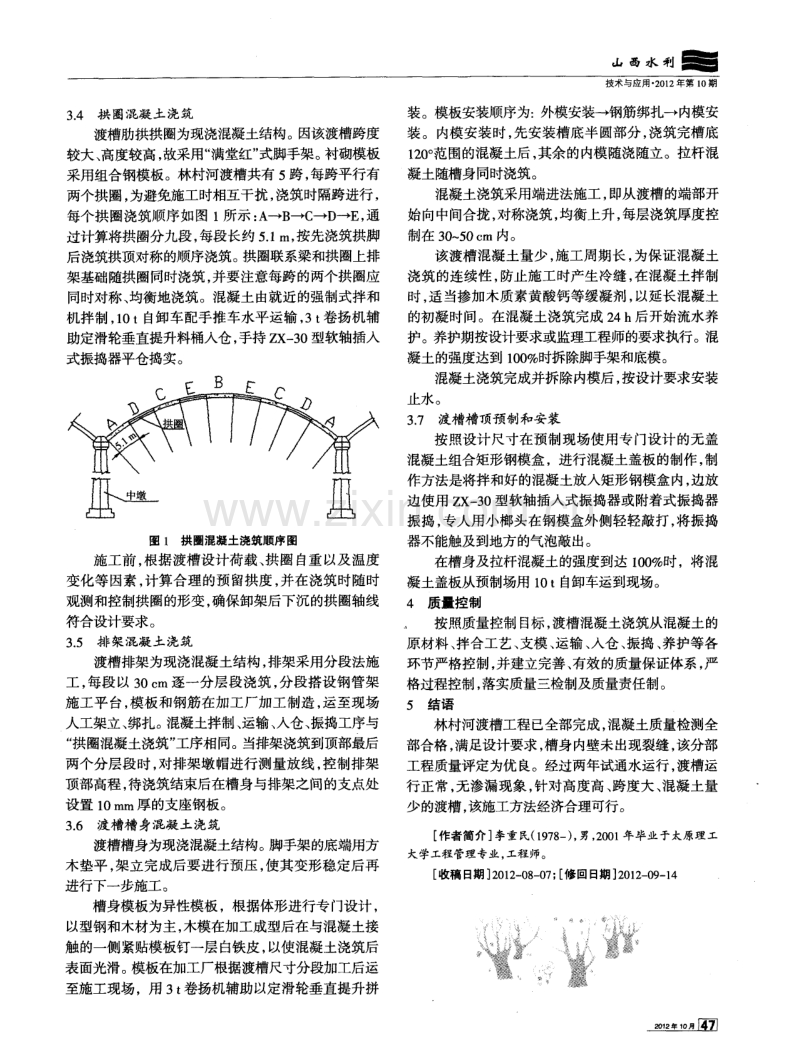

张峰水库林村河渡槽混凝土施工技术简述 李重民 ( 山西省张峰水库建设管理局， 山西 太原0 3 0 0 0 2 ) 摘要 林村河渡槽是张峰水库工程 中跨度最长、 高度最高的一座渡槽， 介绍了林村河渡槽的工程概况。 阐述 了该渡槽下部的基础、 墩帽、 拱圈和排架等结构， 以及上部的槽身和栏杆等结构混凝土工程的施工方法， 以期 为其他渡槽混凝土工程施 工提供借鉴 。 关键词】 渡槽； 混凝土； 施工； 技术； 水库 中图分类号】 T V 6 7 2 3 文献标识码 c 文章编号】 1 0 0 4 7 0 4 2 ( 2 0 1 2 ) 1 0 0 0 4 6 0 2 1 工 程概 况 张峰水库输水总干林村河渡槽工程位于沁水县 端 氏镇 ， 总长 2 8 2 m， 渡槽设计流量 2 4 9 m 3 s ， 渡槽 由 进口渐变段、 槽身段、 出口渐变段三部分组成。 槽身分 简支梁式和肋拱式两种， 两岸坡为单排架结构， 河谷 中部为肋拱结构、 拱上设排架， 均采用 u型薄壳断面， 槽顶设盖板 、 两侧加栏杆， 均为钢筋混凝土结构。 林村 河渡槽是张峰水库工程中跨度最大、 高度最高的一座 渡槽 ， 简支梁式渡槽跨度 1 2 m， 肋拱式拱跨度 4 2 m， 渡槽跨度 6 m， 槽身最高 4 5 m 。 2 施工流程 林村河渡槽混凝土施工先进行下部结构施工 ， 包 括基础混凝土、 墩帽混凝土、 拱圈混凝土、 排架混凝土 等， 然后进行上部结构施工， 包括槽身混凝土、 拉杆混 凝土等。 2 1 下部 结构 混凝 土浇 筑 基础混凝土采用组合钢模板， 混凝土采用 1 5 t 自 卸车配小推车运输 ， 溜槽溜料人仓 ， 手持 Z X一 3 0型软 轴插入式振捣器平仓捣实 。 墩帽混凝土利用脚手架支承配合组合钢模板进 行浇筑，混凝土采用 1 0 t 自卸车配小推车运输， 3 t 卷 扬机辅助定滑轮垂直提升料桶人仓 ， 手持 Z X 一 3 0型软 轴插入式振捣器平仓捣实。 拱圈混凝土利用“ 满堂红” 脚手架支承配合组合 钢模板分段进行进行浇筑， 混凝土采用 1 5 t 自卸车配 小推车运输 ， 3 t 卷扬机辅助定滑轮垂 直提升料桶人 仓， 手持 Z X 一 3 0 型软轴插入式振捣器平仓捣实。 排架混凝土利用脚手架配合组合钢模板支承， 分 层进行浇筑 ，混凝土采用 1 5 t 自卸车配小推车运输 ， 3 t 卷扬机辅助定滑轮垂直提升料桶人仓 ，手持 Z X一 3 0 型软轴插入式振捣器平仓捣实。 2 2 上部结构混凝土浇筑 渡槽上部结构为现浇混凝土， 采用混凝土排架配 “ 满堂红”钢管架支撑。先支立槽底板 1 2 0 范围内模 板， 浇筑完成后 ， 再边立边浇剩余部分， 最后浇筑拉杆 混凝土。 槽身段与段之间采用跳仓法施工。组合钢模 板采用“ 满堂红” 支承和固定。 混凝土采用 1 5 t 自卸车 配小推车运输 ， 3 t 卷扬机辅助定滑轮垂直提升料桶入 仓， 手持 Z X 一 3 0 型软轴插入式振捣器平仓捣实。 3 施工技术 3 1 施 工缝 处理 施工缝包括工作缝和伸缩缝， 对工作缝进行人工 钢钎和榔头凿毛， 然后用水冲洗干净， 露出毛面， 并检 查是否需要补毛， 对伸缩缝严格按图纸施工。 3 2 基 础 混凝土 浇筑 在放线、 整平 、 夯实的基础上 ， 先支立组合模板绑 扎钢筋并预留钢筋苗子， 再铺 5 c m厚的砂浆作底膜， 然后进行混凝土浇筑。模板采用组合钢模板 ， 根据设 计体型， 现场架立。混凝土由就近的 0 5 m ， 强制式搅 拌机拌制， 5 t 自卸车配手推车运到现场后卸入溜槽， 再 由溜槽溜料入仓 ， 手持 Z X 一 3 0型软轴插入式振捣器 平仓捣实。 3 3 墩 帽 混凝 土浇 筑 墩帽混凝土在放点挂线的基础上进行钢筋绑扎 和模板架立。 模板采用组合钢模板， 根据设计体型， 现 场架立。 混凝土从拌和站拌制后， 由5 t 自卸车配手推 车运到现场 ， 3 t 卷扬机辅助定滑轮垂 直提升料桶人 仓， 手持 Z X 一 3 0 型软轴插入式振捣器平仓捣实。 山西 水利鲁 鲁 历 面 3 4拱 圈混 凝 土 浇筑 渡槽肋拱拱圈为现浇混凝土结构。 因该渡槽跨度 较大、 高度较高 ， 故采用“ 满堂红” 式脚手架。 衬砌模板 采用组合钢模板。林村河渡槽共有 5 跨， 每跨平行有 两个拱圈， 为避免施工时相互干扰 ， 浇筑时隔跨进行， 每个拱圈浇筑顺序如图 1 所示 ： A B c D E ， 通 过计算将拱圈分九段， 每段长约5 1 m， 按先浇筑拱脚 后浇筑拱顶对称的顺序浇筑。 拱圈联系梁和拱圈上排 架基础随拱圈同时浇筑， 并要注意每跨的两个拱圈应 同时对称、 均衡地浇筑。混凝土由就近的强制式拌和 机拌制， 1 0 t自卸车配手推车水平运输， 3 t 卷扬机辅 助定滑轮垂直提升料桶人仓 ， 手持 Z X 一 3 0 型软轴插入 式振捣器平仓捣实 。 图 1 拱 圈混凝土浇筑顺序图 施工前 ， 根据渡槽设计荷载 、 拱圈 自重以及温度 变化等因素， 计算合理的预留拱度， 并在浇筑时随时 观测和控制拱圈的形变， 确保卸架后下沉的拱圈轴线 符合设计要求。 3 5 排 架混 凝土 浇筑 渡槽排架为现浇混凝土结构， 排架采用分段法施 工， 每段以 3 0 c m逐一分层段浇筑， 分段搭设钢管架 施工平台， 模板和钢筋在加工厂加工制造 ， 运至现场 人工架立、 绑扎。 混凝土拌制、 运输、 人仓、 振捣工序与 “ 拱圈混凝土浇筑” 工序相同。 当排架浇筑到顶部最后 两个分层段时， 对排架墩帽进行测量放线 ， 控制排架 顶部高程 ， 待浇筑结束后在槽身与排架之间的支点处 设置 1 0m m厚 的支座钢板 。 3 6 渡槽槽身混凝土浇筑 渡槽槽身为现浇混凝土结构。 脚手架的底端用方 木垫平 ， 架立完成后要进行预压 ， 使其变形稳定后再 进行下一步施工。 槽身模板为异性模板，根据体形进行专门设计， 以型钢和木材为主， 木模在加工成型后在与混凝土接 触的一侧紧贴模板钉一层白铁皮， 以使混凝土浇筑后 表面光滑。 模板在加工厂根据渡槽尺寸分段加工后运 至施工现场，用 3 t 卷扬机辅助以定滑轮垂直提升拼 装。模板安装顺序为： 外模安装 钢筋绑扎 内模安 装。内模安装时， 先安装槽底半圆部分 ， 浇筑完槽底 1 2 0 。 范围的混凝土后， 其余的内模随浇随立。拉杆 昆 凝 土随槽身同时浇筑。 混凝土浇筑采用端进法施工， 即从渡槽的端部开 始向中间合拢， 对称浇筑 ， 均衡上升 ， 每层浇筑厚度控 制在 3 0 5 0 c m内。 该渡槽混凝土量少， 施工周期长， 为保证混凝土 浇筑的连续性， 防止施工时产生冷缝 ， 在混凝土拌制 时， 适当掺加木质素黄酸钙等缓凝剂 ， 以延长混凝土 的初凝时间。在混凝土浇筑完成 2 4 h 后开始流水养 护。养护期按设计要求或监理工程师的要求执行。混 凝土的强度达到 1 0 0 时拆除脚手架和底模。 混凝土浇筑完成并拆除内模后， 按设计要求安装 止水。 3 7 渡槽槽顶预制和安装 按照设计尺寸在预制现场使用专门设计的无盖 混凝土组合矩形钢模盒，进行混凝土盖板的制作 ， 制 作方法是将拌和好的混凝土放人矩形钢模盒内， 边放 边使用 Z X 一 3 0型软轴插人式振捣器或附着式振捣器 振捣， 专人用小榔头在钢模盒外侧轻轻敲打， 将振捣 器不能触及到地方的气泡敲出。 在槽身及拉杆混凝土的强度到达 1 0 0 时，将混 凝土盖板从预制场用 1 0 t 自 卸车运到现场。 4 质量控制 按照质量控制 目标， 渡槽混凝土浇筑从混凝土的 原材料、 拌合工艺、 支模 、 运输、 入仓 、 振捣、 养护等各 环节严格控制， 并建立完善 、 有效的质量保证体系， 严 格过程控制， 落实质量三检制及质量责任制。 5 结语 林村河渡槽工程已全部完成， 混凝土质量检测全 部合格， 满足设计要求， 槽身内壁未出现裂缝， 该分部 工程质量评定为优良。经过两年试通水运行， 渡槽运 行正常， 无渗漏现象， 针对高度高、 跨度大、 混凝土量 少的渡槽 ， 该施工方法经济合理可行。 作者简介 李重民( 1 9 7 8 一 ) ， 男， 2 0 0 1年毕业于太原理工 大学工程管理专业， 工程师。 收稿 日期 2 0 1 2 0 8 0 7 ； 修回日期 2 0 1 2 0 9 1 4 丝 堡 垒 ! 旦 圈
