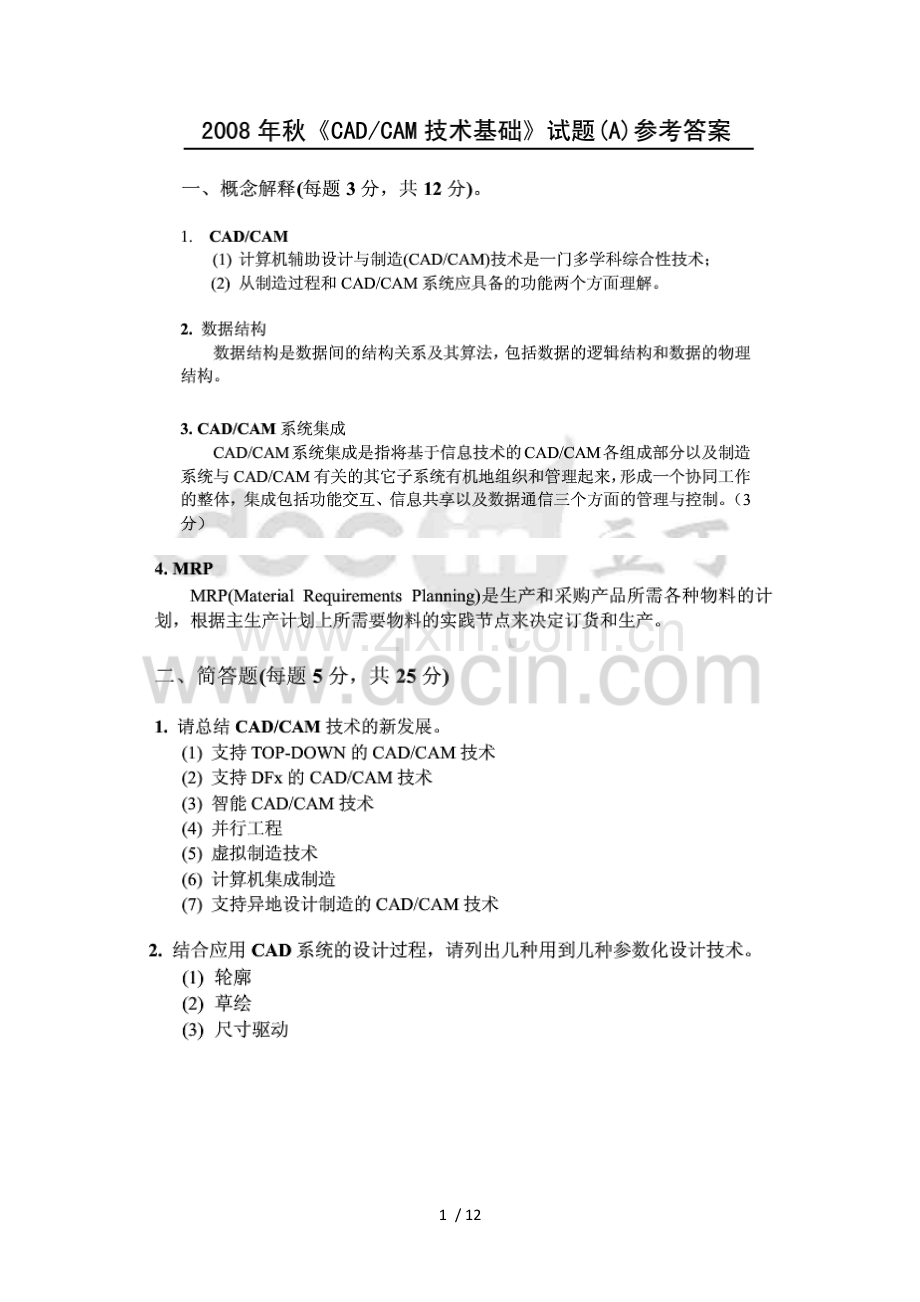

CAD与CAM技术_考试题附答案.doc

《 CAD/CAM技术 》课程考试试卷(A卷)
注意：1、本试卷1页，附答题纸2页，共3页； 2、考试时间: 110分钟
3、、学号必须写在指定地方；4、所有的答案写在答题纸上。
题号
一
二
三
四
五
总分
得分

得分

一、填空题（每小题1分，共 30 分）
1、CAD系统中的软件组成包括______、______ 和______ 3 个层次。AutoCAD软件属于哪个层次：。
2、所谓齐次坐标表示法就是用维矢量表示一个维空间的点。
3. 要完整地表示三维形体，需要两方面信息，即_____和_____。
4. 表面模型的数据结构中单链三表记录了_____、_____和的信息。
5. 根据描述几何形体方法和存储的几何信息、拓扑信息的不同，几何建模方式可分为：______、______ 和______。
6. 体素指可由若干个参数描述的基本形状，也可以是__ ____。
7.在成组技术实际应用中，有三种基本编码结构，它们是： 、和。
8. 常见的产品数据交换标准格式有、两种。
9. 成组工艺就是把结构相似、___ __和__ ___的零件组成一个零件族(组)，按零件族进行制造，从而扩大了批量，大大提高了生产效率。
10. 目前CAPP有______、______和三种类型的系统。
11. 在二维图形基本变换中，变换的基准都是相对_ _____和而言的。
12. 通常CIMS系统可分为若干个分系统，如______、______、______、质量保证分系统以与计算机支撑环境分系统等。
得分

二、选择题（每小题2分，共 20 分）
1.计算机集成制造系统简称为( )。
A.CAE B.GT C.CIMS D.CMS
2.在实体造型中以物体的边界为基础来定义和描述几何形体，并能给出完整和显式的界面描述的造型方法称为( )。
A.边界表示法 B.扫描变换法 C.几何体素构造法 D.分割表示法
3.在特征建模时，圆柱倒角特征附属于圆柱面特征而存在，它们之间是( )。
A.继承联系 B.邻接联系 C.从属联系 D.参照联系
4.下述CAD/CAM过程的操作中，属于CAD畴的为( )。
A.GT B.CAPP C.数控加工 D.几何造型
5.工程数据库管理软件属于CAD/CAM系统的( )。
A.系统软件 B.应用软件 C.管理软件 D.支撑软件
6.CSG表示法的数据结构大部分是( )。
A.树状结构 B.网络结构 C.链式结构 D.拓扑结构
7. 运用三维造型软件将某一的特征沿圆周方向均匀分布其造型方法是( )。
A.镜向 B. 阵列 C.扫掠 D.放样
8.并行工程的本质是强调( )。
A.信息集成 B.软硬件集成 C.软件之间功能集成 D.过程集成
9.在基于特征的造型系统中，零件是( )由组成的。
A.体素 B.特征 C.几何体 D.封闭边界
10. 目前在计算机部常用于表示形体数据的方法有( )。
A. CSG、Brep B.Brep C.CSG、B-rep、CSG和B-rep的混合表示
得分

三、简答题（每小题6分，共 18 分）
1. 简要分析几何造型系统的几种建模方式与各自的特点。
2. 简述有限元分析的基本思想与基本求解流程。
3. 简述创成式CAPP系统工作原理。
得分

四、论述题（每小题10分，共 20 分）
1. 论述参数化技术和变量化技术的区别与联系。
2. 利用CSG树的形式分析下列图形如何通过CSG法进行构造。

得分

五、分析题（共 12 分）
请推导出二维图形绕x轴的旋转变换矩阵。另，直线L过原点且与x轴正向夹角为β，试推导图形相对于直线L作对称变换的变换矩阵T。（逆时针旋转为正，请配图分析）。
