浅析变电站综合自动化系统.doc

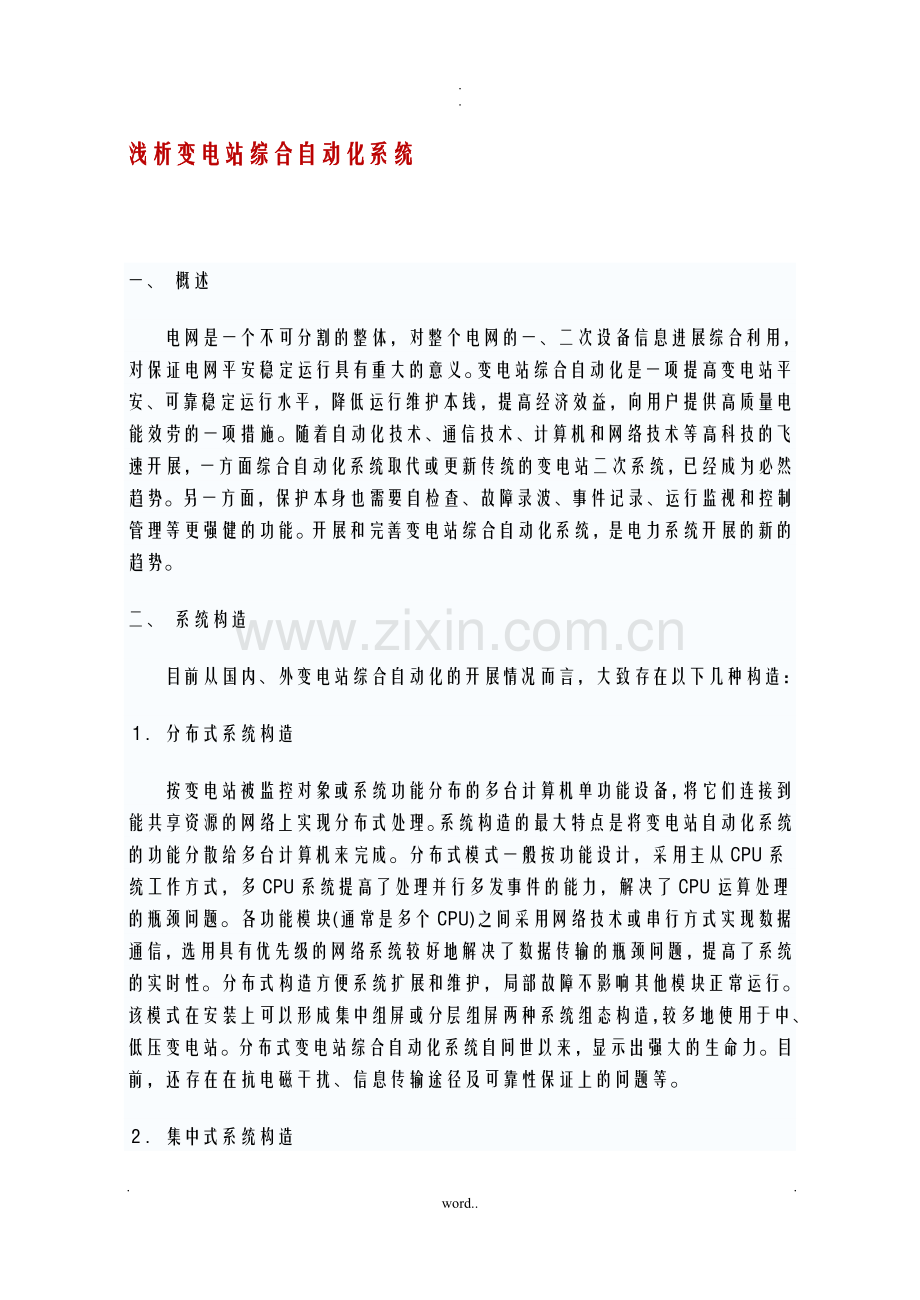

. .浅析变电站综合自动化系统一、 概述电网是一个不可分割的整体，对整个电网的一、二次设备信息进展综合利用，对保证电网平安稳定运行具有重大的意义。变电站综合自动化是一项提高变电站平安、可靠稳定运行水平，降低运行维护本钱，提高经济效益，向用户提供高质量电能效劳的一项措施。随着自动化技术、通信技术、计算机和网络技术等高科技的飞速开展，一方面综合自动化系统取代或更新传统的变电站二次系统，已经成为必然趋势。另一方面，保护本身也需要自检查、故障录波、事件记录、运行监视和控制管理等更强健的功能。开展和完善变电站综合自动化系统，是电力系统开展的新的趋势。二、 系统构造目前从国内、外变电站综合自动化的开展情况而言，大致存在以下几种构造：分布式系统构造按变电站被监控对象或系统功能分布的多台计算机单功能设备，将它们连接到能共享资源的网络上实现分布式处理。系统构造的最大特点是将变电站自动化系统的功能分散给多台计算机来完成。分布式模式一般按功能设计，采用主从CPU系统工作方式，多CPU系统提高了处理并行多发事件的能力，解决了CPU运算处理的瓶颈问题。各功能模块(通常是多个CPU)之间采用网络技术或串行方式实现数据通信，选用具有优先级的网络系统较好地解决了数据传输的瓶颈问题，提高了系统的实时性。分布式构造方便系统扩展和维护，局部故障不影响其他模块正常运行。该模式在安装上可以形成集中组屏或分层组屏两种系统组态构造，较多地使用于中、低压变电站。分布式变电站综合自动化系统自问世以来，显示出强大的生命力。目前，还存在在抗电磁干扰、信息传输途径及可靠性保证上的问题等。集中式系统构造集中式一般采用功能较强的计算机并扩展其IO接口，集中采集变电站的模拟量和数量等信息，集中进展计算和处理，分别完成微机监控、微机保护和自动控制等功能。由前置机完成数据输入输出、保护、控制及监测等功能，后台机完成数据处理、显示、打印及远方通讯等功能。目前国内许多的厂家尚属于这种构造方式，这种构造有以下缺乏：1 前置管理机任务繁重、引线多，降低了整个系统的可靠性，假设前置机故障，将失去当地及远方的所有信息及功能。2 软件复杂，修改工作量大，系统调试烦琐。3 组态不灵活，对不同主接线或规模不同的变电站，软、硬件都必须另行设计，工作量大并且扩展一些自动化需求的功能较难。分层分布式构造按变电站的控制层次和对象设置全站控制级变电站层(站级测控单元)和就地单元控制级间隔层(间隔单元的二层式分布控制系统构造。也可分为三层，即变电站层、通信层和间隔层。这种构造相比集中式处理的系统具有以下明显的优点：1可靠性提高，任一局部设备故障只影响局部，即将“危险分散，当站级系统或网络故障，只影响到监控局部，而最重要的保护、控制功能在段级仍可继续运行；段级的任一智能单元损坏不应导致全站的通信中断，比方长期霸占全站的通信网络。2 可扩展性和开放性较高，利于工程的设计及应用。3 站内二次设备所需的电缆大大减少，节约投资也简化了调试维护。三、常见通讯方式目前国内常采用以太网通讯方式，在以太网出现之前，无论RS-232C、EIA-422/485都无法防止通信系统繁琐、通讯速度缓慢的缺陷。现场总线的应用局部地缓解了便电站自动化系统对通信的需求，但在系统容量较大时依然显得捉襟见肘，以太网的应用，使通讯问题迎刃而解。常见的通讯方式有：1 双以太网、双监控机模式，主要是用于220-500kV变，在实现上可以是双控机+双效劳器方式，支撑光/电以太网。2 单以太网，双/单监控机模式。3 双LON网，双监控机模式。4 单LON网，双/单监控机模式。四、变电站自动化系统应能实现的功能. 微机保护是对站内所有的电气设备进展保护，包括线路保护，变压器保护，母线保护，电容器保护及备自投，低频减载等平安自动装置。各类保护应具有以下功能： 故障记录存储多套定值显示和当地修改定值与监控系统通信。根据监控系统命令发送故障信息，动作序列。当前整定值及自诊断信号。接收监控系统选择或修改定值，校对时钟等命令。通信应采用标准规约。.数据采集及处理功能包括状态数据，模拟数据和脉冲数据状态量采集状态量包括：断路器状态，隔离开关状态，变压器分接头信号及变电站一次设备告警信号、事故跳闸总信号、预告信号等。目前这些信号大局部采用光电隔离方式输入系统，也可通过通信方式获得。模拟量采集常规变电站采集的典型模拟量包括：各段母线电压、线路电压，电流和有功、无功功率值。馈线电流，电压和有功、无功功率值。.事件记录和故障录波测距事件记录应包含保护动作序列记录，开关跳合记录。 变电站故障录波可根据需要采用两种方式实现，一是集中式配置专用故障录波器，并能与监控系统通信。另一种是分散型，即由微机保护装置兼作记录及测距计算，再将数字化的波型及测距结果送监控系统由监控系统存储和分析。.控制和操作功能操作人员可通过后台机屏幕对断路器，隔离开关，变压器分接头，电容器组投切进展远方操作。为了防止系统故障时无法操作被控设备，在系统设计时应保存人工直接跳合闸手段。.防误闭锁功能.系统的自诊断功能系统内各插件应具有自诊断功能，并把数据送往后台机和远方调度中心。对装置本身实时自检功能，方便维护与维修，可对其各局部采用查询标准输入检测等方法实时检查，能快速发现装置内部的故障及缺陷，并给出提示，指出故障位置。.数据处理和记录历史数据的形成和存储是数据处理的主要内容，它包括上一级调度中心，变电管理和保护专业要求的数据，主要有：断路器动作次数；断路器切除故障时截断容量和跳闸操作次数的累计数；输电线路的有功、无功，变压器的有功、无功、母线电压定时记录的最大，最小值及其时间；独立负荷有功、无功，每天的峰谷值及其时间；控制操作及修改整定值的记录。根据需要，该功能可在变电站当地全部实现，也可在远动操作中心或调度中心实现。. 人机联系系统的自诊断功能系统内各插件应具有自诊断功能，自诊、断信息也像被采集的数据一样周期性地送往后台机和远方调度中心或操作控制中心与远方控制中心的通信。. 本功能在常规远动“四遥的根底上增加了远方修改整定保护定值、故障录波与测距信号的远传等，其信息量远大于传统的远动系统。还应具有同调度中心对时，统一时钟的功能和当地运行维护功能。五、结语通过以上分析，可以看到变电所综合自动化对于实现电网调度自动化和现场运行管理现代化，提高电网的平安和经济运行水平起到了很大的促进作用，它将能大大加强电网一次、二次系统的效能和可靠性，对保证电网平安稳定运行具有重大的意义。随着技术的进步和硬件软件环境的改善，它的优越性必将进一步表达出来。由XX供电局亨通电建公司供稿参考文献1 杨奇逊.变电站综合自动化技术开展趋势.电力系统自动化，1995，19(10)2王海猷，贺仁睦.变电站综合自动化监控主站的系统资源平衡.电网技术，1999，23(3. .word.
